等电位盒安装指导样板

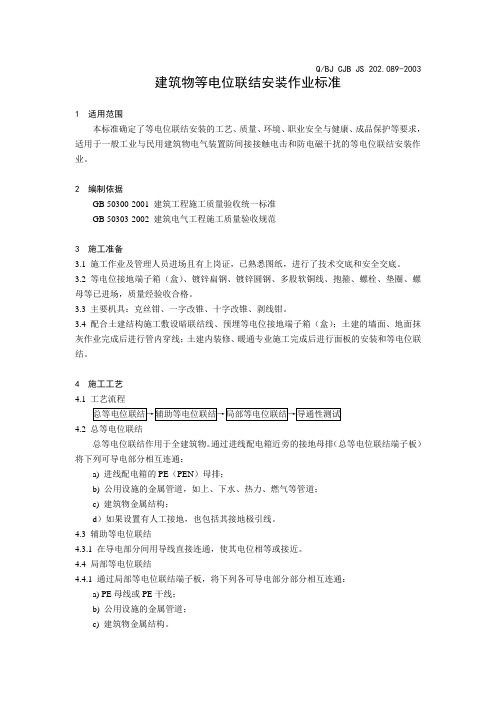

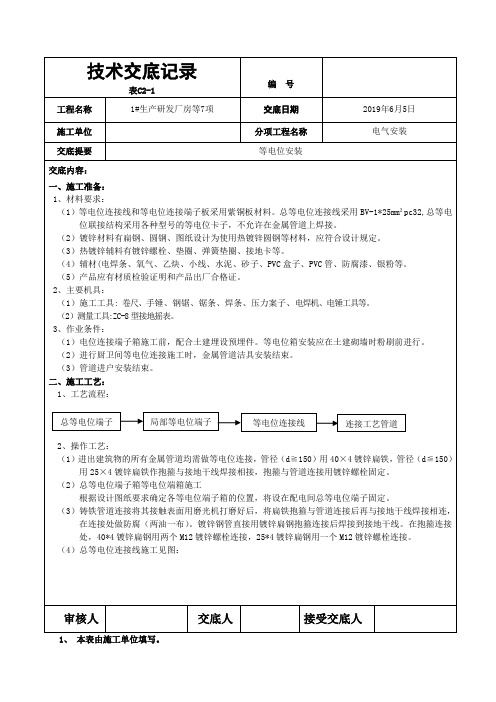

Q/BJ CJB JS 202.089-2003建筑物等电位联结安装作业标准1 适用范围本标准确定了等电位联结安装的工艺、质量、环境、职业安全与健康、成品保护等要求，适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装作业。

2 编制依据GB 50300-2001 建筑工程施工质量验收统一标准GB 50303-2002 建筑电气工程施工质量验收规范3 施工准备3.1 施工作业及管理人员进场且有上岗证，已熟悉图纸，进行了技术交底和安全交底。

3.2 等电位接地端子箱（盒）、镀锌扁钢、镀锌圆钢、多股软铜线、抱箍、螺栓、垫圈、螺母等已进场，质量经验收合格。

3.3 主要机具：克丝钳、一字改锥、十字改锥、剥线钳。

3.4 配合土建结构施工敷设暗联结线、预埋等电位接地端子箱（盒）；土建的墙面、地面抹灰作业完成后进行管内穿线；土建内装修、暖通专业施工完成后进行面板的安装和等电位联结。

4 施工工艺4.1 工艺流程4.2 总等电位联结总等电位联结作用于全建筑物。

通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分相互连通：a) 进线配电箱的PE（PEN）母排；b) 公用设施的金属管道，如上、下水、热力、燃气等管道；c) 建筑物金属结构；d）如果设置有人工接地，也包括其接地极引线。

4.3 辅助等电位联结4.3.1 在导电部分间用导线直接连通，使其电位相等或接近。

4.4 局部等电位联结4.4.1 通过局部等电位联结端子板，将下列各可导电部分部分相互连通：a) PE母线或PE干线；b) 公用设施的金属管道；c) 建筑物金属结构。

4.4.2 下列情况下需做局部等电位联结：a) 电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时；b) TN系统内自同一配电箱给固定式和移动式两种电气设备，而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时；c) 为满足于浴室、游泳池、医院手术室、农牧业等场所对防电击的特殊要求时。

概述修编过程：本图集是对原97SD567的修编，修编后图集号改为02D501-2。

自97SD567试用以来，编制单位收集了施工过程中对许多实际问题的反映，也了解到由于信息技术的迅猛发展，要求在图集中增加一些常用信息设备机房等电位联结示例之类的建议等，根据这些反映和建议，并参考国际、国内的新标准、新做法，编制了本图集。

2002年4月25日建设部批准（建质[2002]104号）该图集自2002年6月1日起执行。

本图集共47页。

2．适用范围本图集适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装。

3．主要内容本图集包括以下内容：1）等电位联结系统图示例；2）浴室、游泳池、喷水池、胸腔手术室、IT设备等电位联结；3）端子板做法；4）各种联结安装方式；5）等电位联结导通性测试等。

图集目录:等电位联结端子规格二30等电位联结端子做法一31等电位联结端子做法二32联结端子板在端子箱内安装示意图33等电位联结端子板墙上明装做法一34等电位联结端子板墙上明装做法二35等电位联结端子板扁钢支架、保护罩大样36分支连接、直线连接大样37联结线与各种管道的连接(抱箍法) 38联结线与各种管道的连接(焊接法) 39计量表计等电位联结跨接线安装40联结线与卫生设备及水管的连接41联结线与洗涤盆及暖气片的连接42金属门、窗的等电位联结一43金属门、窗的等电位联结二44金属栏杆、吊顶龙骨等建筑物构件的等电位联结45联结线与工艺设备外壳的连接46钢筋混凝土中预埋件做法47图集样张:应用交流:1问： 卫生间局部等电位联结是否要引下线联结？答：卫生间上下水管均是塑料管的，不需要做等电位联结，如遇金属管可按02D501-2《等电位联结安装》图集去做。

2问：卫生间等电位联结端子板做法是如何？卫生间的等电位需不需要接地，要接是怎么接？接防雷引下线柱筋可否？还是接电气竖井扁钢？线径要多大的铜芯线？ 答：1.浴室局部等电位联结（卫生间等电位联结可参照执行）见02D501-2第16页。

等电位联结安装1、总等电位联结（MEB）根据设计要求及国家有关规范规定，将PEN线、进出建筑物的各种金属管道、建筑物的金属结构等可导电部分与总等电位联结端子板连通，总等电位端子板应与柱内主筋焊接。

本工程利用楼配电室内接地端子箱做每楼等电位联结，利用每层楼板内不小于Φ16钢筋焊接成不大于10m×10m的钢筋网，并利用外圈梁形成闭合通路，最后和引下线连接。

等电位联接端子箱和框架柱内对角钢筋采用-100×5mm镀锌扁钢可靠焊接联通。

竖向管导每三层和管导间等电位接地端子板连接。

金属管道的连接处一般不需加接跨接线。

给水系统的水表需加接跨接线，以保证水管的等电位联结和接地的有效。

为避免用煤气管道作接地极，煤气管入户后应插入一绝缘段（例如在法兰盘间插入绝缘板）以与户外煤气管隔离。

为防雷电流在煤气管道内产生电火花，在此绝缘段两段应跨接火花放电间隙，此项工作由煤气公司确定。

相邻近管道及金属结构允许用一根MEB线连接。

MEB线采用-40×4mm镀锌扁钢与各种管道的连接宜采用抱箍压接。

抱箍与管道接触处的接触表面须刮试干净，安装完毕后刷防护漆。

抱箍内经等于管道外经，其大小依管道大小而定。

等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压为4～24V的直流或交流电源。

测试电流不应小于0.2A。

当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的。

如发现导通不良的管道连接处，应作跨接线。

二、局部等电位联结（LEB）根据设计要求浴室、通风空调设备机房做局部等电位联结，从楼变配电室内接地端子箱引出五根-40×4mm镀锌扁钢分别去强、弱电竖井并作为接地干线。

LEB线除明者外，均采用25×4镀锌扁钢在室内周围的地面内或墙内暗敷。

在室内相应位置预留出50mm长LEB线明露，且留有φ6mm的圆孔。

连接线采用4mm²铜线，铜线与管道接触处的接触表面须刮试干净，安装完毕后刷防护漆。

电气管线防雷接地与等电位安装，图文详解！01 控制要点1.1 接闪器安装1）接闪器支架应采用热镀锌件，卡子与避雷带吻合安装，位置正确，间距均匀，支架需有足够的刚度且镀锌层良好，根部表面平整，防水措施得当。

2）避雷带整体安装顺直，接头采用双面焊接，焊口在两侧，焊接搭接倍数不小于6D，焊缝饱满无遗漏，并在焊痕外做防锈、刷银粉处理，引下线标识清晰。

3）支架直线段间距为0.5m~1m,支架高度为150mm。

转弯处圆滑过渡，固定支架在转弯处两侧均匀分布。

遇变形缝处，应做补偿设置。

1.2 屋面外露金属部分接地1）金属透气帽应与防雷网有可靠连接，平垫、弹垫齐全。

2）风机金属基座应与防雷引下线焊接或压接，并做好标识。

3）有高低跨度的金属爬梯应与女儿墙处防雷网进行焊接接地。

1.3 变配电室明敷接地干线安装接地干线连接采用3面焊接，搭接长度为扁钢宽度两倍，安装应平滑顺直。

1.4 配电室防鼠板安装配电室门口应安装防鼠挡板，挡鼠板的高度和结构应能保证小动物无法进入配电室内。

采用金属板时应接地牢靠。

此外，配电室使用金属门的门框与门扇应分别与接地体可靠连接。

1.5 金属梯架、托盘或槽盒接地、跨接金属梯架、托盘或槽盒与保护导体的连接应符合：全长不大于30m时，不少于2处与保护导体连接；大于30m时每隔20~30m应增加一个连接点，起始端和终点端应可靠接地。

1.6 配电箱柜安装涉及的接地配电、控制、保护用的屏｛柜、箱）及操作台的金属框架和底座必须接地。

柜、台、箱的金属框架及基础型钢应与保护导体可靠连接；对装有电器的可开启门，门和金属框架的接地端子间应选用截面积不小于4mm2的黄绿色绝缘铜芯导线连接，并应有标识。

柜、台、箱、盘等配电装置应有可靠地防电击保护；装置内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子，并应可靠连接。

1）配电柜基础接地柜、台、箱的金属框架及基础型钢应与保护导体可靠连接。

一般做法为：用扁钢将其与接地网焊接，接地点不少于两边，焊接面至少为扁钢宽度的2倍，三个棱边焊牢。

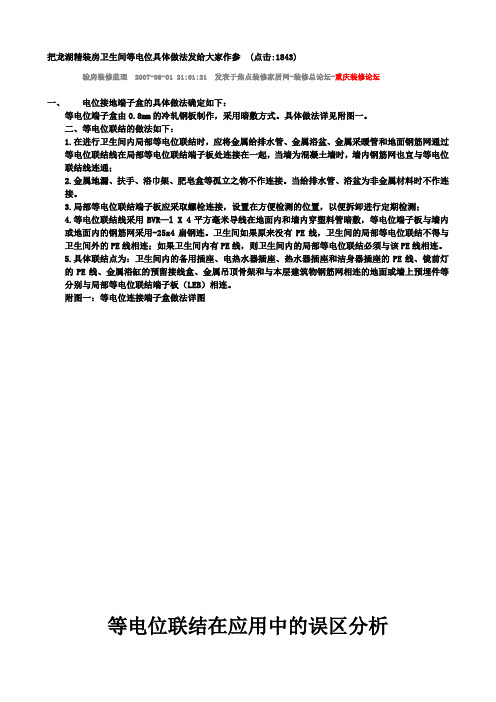

把龙湖精装房卫生间等电位具体做法发给大家作参(点击:1843)验房装修监理2007-08-01 21:01:21 发表于焦点装修家居网-装修总论坛-重庆装修论坛一、电位接地端子盒的具体做法确定如下：等电位端子盒由0.8mm的冷轧钢板制作，采用暗敷方式。

具体做法详见附图一。

二、等电位联结的做法如下：1.在进行卫生间内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；2.金属地漏、扶手、浴巾架、肥皂盒等孤立之物不作连接。

当给排水管、浴盆为非金属材料时不作连接。

3.局部等电位联结端子板应采取螺栓连接，设置在方便检测的位置，以便拆卸进行定期检测；4.等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿塑料管暗敷，等电位端子板与墙内或地面内的钢筋网采用-25x4扁钢连。

卫生间如果原来没有PE线，卫生间的局部等电位联结不得与卫生间外的PE线相连；如果卫生间内有PE线，则卫生间内的局部等电位联结必须与该PE线相连。

5.具体联结点为：卫生间内的备用插座、电热水器插座、热水器插座和洁身器插座的PE线、镜前灯的PE线、金属浴缸的预留接线盒、金属吊顶骨架和与本层建筑物钢筋网相连的地面或墙上预埋件等分别与局部等电位联结端子板（LEB）相连。

附图一：等电位连接端子盒做法详图等电位联结在应用中的误区分析摘要]文章结合现代建筑电气施工经验，在探讨等电位联结的作用和目的的同时，对现代建筑物的设备房有关人身防护和设备防护的措施进行论述和探讨，对施工中存在的误区进行分析。

[关键词]等电位联结；人身防护；设备防护；等电位联结的误区[中图分类号]TM547[文献标识码]A[文章编号)1007-7723(2007)07-0046-0003在电气化快速发展的今天，现代智能建筑日渐流行，人们的用电安全意识逐渐加强，用电安全措施也逐渐完善。

等电位箱安装方案1. 简介等电位箱（Potentiostat）是电化学实验中常用的仪器设备，用于进行电位扫描、电流-电压曲线绘制等实验。

等电位箱的正确安装是保证实验结果准确性和仪器稳定性的关键。

本文将介绍等电位箱的安装方案，以确保正确安装并减少潜在的问题。

2. 安装准备在进行等电位箱安装之前，需要准备一些必要的工具和材料，以确保安装过程顺利进行。

以下是安装准备所需内容：•等电位箱设备•适配器和电源线•运行软件及驱动程序•安装手册和说明书•相关工具（如螺丝刀、扳手等）3. 安装步骤步骤1：选择安装位置根据实验需求和仪器尺寸，选择一个合适的位置安装等电位箱。

考虑以下因素：•环境温度•通风条件•工作区域的空间需求步骤2：安装电源线将适配器连接到等电位箱上，并将电源线插入适配器和电源插座之间。

确保电源线连接牢固，并检查电源线是否没有磨损或裂纹。

步骤3：安装软件和驱动程序根据等电位箱的型号和品牌，使用光盘或从官方网站下载最新版的运行软件和驱动程序。

按照软件安装向导的提示，顺序安装软件和驱动程序。

步骤4：连接设备和电脑插入等电位箱的通讯线（如USB线）到等电位箱的通讯接口，并将另一端连接到电脑的USB接口。

确保连接牢固，并检查线缆是否没有磨损或损坏。

步骤5：连接工作电极和计数电极按照设备说明书的指导，将工作电极和计数电极连接到等电位箱上。

确保电极连接正确，并检查电极表面是否干净并无杂质。

步骤6：软件设置打开安装的运行软件，并根据设备说明书或软件帮助文件的指导，进行软件设置。

一般包括设定电流范围、电压范围，以及选择实验类型等。

4. 注意事项•安装等电位箱之前，务必阅读设备说明书和安装手册，并遵循相应的安装要求。

•在安装过程中，应该小心操作，避免对设备造成损坏。

•安装完成后，应进行仪器的功能测试和校准，以确保仪器工作正常。

5. 结论通过正确安装等电位箱，可以保证实验的可靠性和准确性。

本文介绍了等电位箱的安装方案，包括安装准备、具体安装步骤和注意事项。

关键工序作业指导书（电气专业）项目名称：防雷接地及等电位安装工程名称：十二平方公里项目X81地块住宅9#住宅工程编制单位：三建机电设备安装公司施工单位：X81地块住宅工程项目经理部防雷接地及等电位联结关键工序作业指导书1.工程简介本工程按三类防雷设计，建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入。

防雷接地采用结构件与屋面避雷带相结合的防雷系统，将设备专业的进、出金属总管、电缆金属外皮、电梯轨道、建筑物金属结构等就近与该总等电位联结干线相连。

等电位联结均采用各种型号的联结卡，不允许在金属管道上进行焊接。

2材料要求2.1镀锌材料（热浸镀锌产品）：扁钢、角钢、圆钢、螺栓、垫圈、弹簧垫圈、支架等。

扁钢、圆钢、支架等表面应光洁，无裂纹、砂眼、锈蚀等现象，镀锌完整、无脱落。

2.2电焊条、沥青油、防腐漆、氧气、乙炔等。

3主要机具3.1 常用电动工具、大锤、手锤、錾子、铁镐、铁锹、压力案子、钢锯、夯等。

3.2 电焊机、卷尺、线坠、倒链（5T）、紧线器、气焊工具、大绳等。

3.3地阻仪（ZC-8型：应经鉴定合格，使用时在有效期内）。

4操作工艺4.1作业条件4.1.1接地体作业条件：4.1.1.1按设计位置清理好场地；4.1.1.2底板筋与柱筋连接处已绑扎完；4.1.1.3桩基内钢筋与柱筋连接处已绑扎完；4.1.2接地干线作业条件：（1）支架安装完毕；（2）保护管已预埋；（3）土建抹灰完毕；4.1.3支架安装作业条件：（1）各种支架已运到现场；（2）结构工作已经完成；（3）室外必须有脚手架或爬梯；4.1.4防雷引下线暗敷设作业条件：（1）建筑物或构筑物有脚手架或爬梯，有能上人操作的条件；(2)利用主筋作引下线时，钢筋绑扎完毕；4.1.5防雷引下线明敷设作业条件：(1)支架安装完毕；(2)建筑物或构筑物有脚手架或爬梯，有能上人操作的条件；(3)土建外装修完毕；4.1.6避雷带与均压环、等电位安装作业条件：(1)土建钢筋绑扎时，配合做此项工作；4.1.7避雷网安装作业条件：(1)接地体与引下线必须做完；(2)支架安装完毕；(3)具备调直场地和垂直运输条件；4.1.8避雷针安装作业条件：(1)接地体及引下线必须做完；(2)需要脚手架处，脚手架搭设完毕；(3)土建结构工程已完，并随结构施工做完预埋件；4.24.3接地体安装工艺：人工接地体（极）安装应符合以下规定：4.3.1人工接地装置的最小尺寸见下表钢接地体和接地线的最小规格、尺寸4.3.2接地体顶面埋设深度为-0.8m ，角钢及钢管接地体件应垂直设置。
