组合逻辑电路和时序逻辑电路。
组合逻辑电路是一种基本的数字电路,它采用各种逻辑门和电子元件,将输入信号转换成输出信号。
与之不同的是,时序逻辑电路是一种具有时序和存储能力的数字电路,它可以记忆之前的状态并将其用于决策。
下面我们将从以下几个方面入手,分别探讨组合逻辑电路和时序逻辑电路。
1. 组合逻辑电路组合逻辑电路通常由以下基本门电路构成:与门、或门、非门、异或门等。
这些门电路可以组成各种条理分明的电路逻辑,如加法器、减法器、多路选择器、多输出逻辑功能等。
组合逻辑电路主要应用在组合逻辑相关电路的设计中,如编码器、解码器等。
2. 时序逻辑电路时序逻辑电路是一种带有存储元件的数字电路,可在一定时间间隔足够长的情况下,自行储存当前状态并决策下一状态。
时序逻辑电路通常需要用到触发器、计数器等元件,可以实现循环、计数、分频等功能。
时序逻辑电路常应用于计算机、嵌入式系统、通信系统等领域。
3. 组合逻辑电路和时序逻辑电路的联系组合逻辑电路和时序逻辑电路结合在一起,可以构成高级电路系统,实现各种复杂功能。
例如,组合电路可以用于控制输入信号的条件,并动态的改变输出信号。
时序电路可以用于储存过程中产生的信号,而组合电路则将其用于进一步计算。
4. 组合逻辑电路和时序逻辑电路的应用组合逻辑电路和时序逻辑电路广泛应用于各种数字电路系统,为现代电子技术的发展做出了重要贡献。
它们常应用于计算机领域,如中央处理器(CPU)、存储器和逻辑集成电路等;还常应用于通信系统、嵌入式系统以及各种控制电路等。
总而言之,组合逻辑电路和时序逻辑电路是数字电路的重要组成部分,它们分别代表了两种不同的设计思想和电路方法。
它们的相互配合和应用,可以实现各种复杂电路系统,进一步推动数字电子技术的发展。

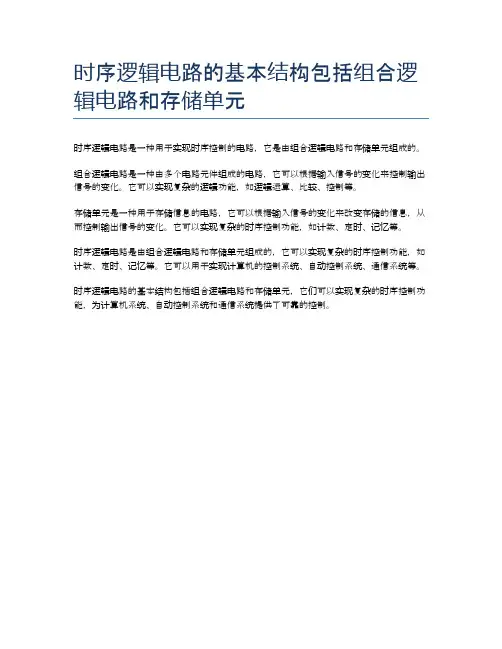

时序逻辑电路的基本结构包括组合逻辑电路和存储单元
时序逻辑电路是一种用于实现时序控制的电路,它是由组合逻辑电路和存储单元组成的。
组合逻辑电路是一种由多个电路元件组成的电路,它可以根据输入信号的变化来控制输出信号的变化。
它可以实现复杂的逻辑功能,如逻辑运算、比较、控制等。
存储单元是一种用于存储信息的电路,它可以根据输入信号的变化来改变存储的信息,从而控制输出信号的变化。
它可以实现复杂的时序控制功能,如计数、定时、记忆等。
时序逻辑电路是由组合逻辑电路和存储单元组成的,它可以实现复杂的时序控制功能,如计数、定时、记忆等。
它可以用于实现计算机的控制系统、自动控制系统、通信系统等。
时序逻辑电路的基本结构包括组合逻辑电路和存储单元,它们可以实现复杂的时序控制功能,为计算机系统、自动控制系统和通信系统提供了可靠的控制。
简述组合逻辑电路和时序逻辑电路的特点组合逻辑电路和时序逻辑电路都是数字电路,组合逻辑电路与时序逻辑电路的区别体现在输入输出关系、有无存储(记忆)单元、结构特点上。
本文主要介绍了组合逻辑电路和时序逻辑电路比较,以及组合逻辑电路和时序逻辑电路的区别是什么。
组合逻辑电路与时序逻辑电路的区别体现在输入输出关系、有无存储(记忆)单元、结构特点上。
1、输入输出关系组合逻辑电路是任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关。
时序逻辑电路是不仅仅取决于当前的输入信号,而且还取决于电路原来的状态,或者说,还与以前的输入有关。
2、有没有存储(记忆)单元3、结构特点女团逻辑电路只是涵盖了电路,但是时序逻辑电路涵盖了女团逻辑电路+存储电路,输入状态必须意见反馈至女团电路的输出端的,与输出信号共同同意女团逻辑的输入。
常用组合逻辑电路——算术运算电路1、半加器两个数a、b相加,只求本位之和,暂不管低位送来的进位数,称之为“半加”。
顺利完成半提功能的逻辑电路叫做半加器。
实际并作二进制乘法时,两个加数通常都不能就是一位,因而不考量低位位次的半加器就是无法解决问题的。
2、全加器两数相乘,不仅考量本位之和,而且也考量低位去的入位数,称作“全加”。
同时实现这一功能的逻辑电路叫做全加器。
3、四位串行加法器如t。
优点:电路直观、相连接便利。
缺点:运算速度不低。
最低位的排序,必须要到所有低位依此运算完结,送去位次信号之后就可以展开。
为了提升运算速度,可以使用全面性位次方式。
4、超前进位加法器所谓全面性位次,就是在作乘法运算时,各位数的位次信号由输出的二进制数轻易产生。
组合逻辑电路和时序逻辑电路的区别
一、输入输出关系
组合逻辑电路是任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关。
而时序逻辑电路不仅仅取决于当前的输入信号,而且还取决于电路原来的状态,或者说,还与以前的输入有关。
二、结构特点
组合逻辑电路只包含门电路。
而时序逻辑电路是组合逻辑电路+存储电路结合;输出状态必须反馈到组合电路的输入端,与输入信号共同决定组合逻辑的输出..
三、分析方法
组合逻辑电路是从电路的输入到输出逐级写出逻辑函数式,最后得到表示输出与输入关系的逻辑函数式。
然后用公式化简法或者卡诺图化简法得到函数式的化简或变换,以使逻辑关系简单明了。
有时还可以将逻辑函数式转换为真值表的形式。
时序逻辑电路:。
verilog时序逻辑和组合逻辑摘要:1.Verilog 语言概述2.组合逻辑概念与描述3.时序逻辑概念与描述4.组合逻辑与时序逻辑的区别5.Verilog 中组合逻辑和时序逻辑的实例正文:一、Verilog 语言概述Verilog 是一种硬件描述语言,主要用于设计数字电路和系统。
它可以描述电路的结构、功能和时序,并可以进行仿真和综合。
在Verilog 中,我们可以使用不同的逻辑描述方式来实现组合逻辑和时序逻辑电路。
二、组合逻辑概念与描述组合逻辑电路在逻辑功能上的特点是任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关。
组合逻辑不涉及对信号跳变沿的处理,无存储电路,也没有反馈电路。
通常可以通过真值表的形式表达出来。
在Verilog 中,我们可以使用wire 和reg 类型来描述组合逻辑电路。
wire 类型相当于实际的连接线,变量的值随时发生变化,用assign 连接。
reg 类型则是寄存器类型,在下一个触发机制到来之前保留原值,用always 描述。
三、时序逻辑概念与描述时序逻辑电路的特点是输出不仅取决于当前输入,还与电路原来的状态有关。
时序逻辑涉及对信号跳变沿的处理,通常包含存储电路和反馈电路。
时序逻辑电路的行为可以用状态转移方程或状态机描述。
在Verilog 中,我们可以使用always 块和状态机描述时序逻辑电路。
always 块用于描述时序逻辑中的行为,可以对信号进行赋值、存储和输出。
状态机则是一种更加直观的描述时序逻辑电路的方法,通过描述状态转移方程来实现。
四、组合逻辑与时序逻辑的区别组合逻辑和时序逻辑的主要区别在于对信号跳变沿的处理。
组合逻辑不涉及对信号跳变沿的处理,而时序逻辑需要对信号跳变沿进行处理。
此外,组合逻辑通常是并行执行的,而时序逻辑则涉及到时序执行。
五、Verilog 中组合逻辑和时序逻辑的实例在Verilog 中,我们可以通过编写不同的模块来实现组合逻辑和时序逻辑电路。
数字电路基础-组合逻辑电路和时序逻辑电路考试试卷(答案见尾页)一、选择题1. 数字电路中的基本逻辑门有哪些?A. 或门B. 与门C. 非门D. 异或门E. 同或门2. 下列哪种逻辑电路可以实现时序控制?A. 组合逻辑电路B. 时序逻辑电路C. 计数器D. 编码器3. 在组合逻辑电路中,输出与输入的关系是怎样的?A. 输出总是与输入保持相同的逻辑状态B. 输出仅在输入发生变化时改变C. 输出与输入没有直接关系D. 输出在输入未知时保持不变4. 时序逻辑电路中的时钟信号有何作用?A. 提供时间信息B. 控制电路的工作顺序C. 改变电路的工作频率D. 用于解码5. 下列哪种器件是时序逻辑电路中常见的时序元件?A. 计数器B. 编码器C. 解码器D. 触发器6. 组合逻辑电路和时序逻辑电路的主要区别是什么?A. 组合逻辑电路的输出与输入存在一对一的逻辑关系;时序逻辑电路的输出与输入之间存在时间上的依赖关系。
B. 组合逻辑电路只能处理数字信号;时序逻辑电路可以处理模拟信号。
C. 组合逻辑电路中没有存储单元;时序逻辑电路中存在存储单元(如触发器)。
D. 组合逻辑电路的响应速度较快;时序逻辑电路的响应速度较慢。
7. 在组合逻辑电路中,如果输入信号A和B都为,则输出F将是:A. 0B. 1C. 取决于其他输入信号D. 无法确定8. 在时序逻辑电路中,触发器的时钟信号来自哪里?A. 外部时钟源B. 内部时钟源C. 控制器D. 数据输入端9. 时序逻辑电路的设计通常涉及哪些步骤?A. 确定逻辑功能需求B. 选择合适的触发器C. 设计状态转移方程D. 将设计转换为实际电路E. 对电路进行仿真和验证二、问答题1. 什么是组合逻辑电路?请列举几种常见的组合逻辑电路,并简述其工作原理。
2. 时序逻辑电路与组合逻辑电路有何不同?请举例说明。
3. 组合逻辑电路中的基本逻辑门有哪些?它们各自的功能是什么?4. 什么是触发器?它在时序逻辑电路中的作用是什么?5. 组合逻辑电路设计的基本步骤是什么?请简要说明。
组合逻辑电路和时序逻辑电路
组合逻辑电路和时序逻辑电路的区别:组合逻辑电路可以有若个输入变量和若干个输出变量,其每个输出变量是其输入的逻辑函数,其每个时刻的输出变量的状态仅与当时的输入变量的状态有关,与本输出的原来状态及输入的原状态无关,也就是输入状态的变化立即反映在输出状态的变化。
时序逻辑电路任意时刻的输出不仅取决于该时刻的输入,而且还和电路原来的状态有关。
也就是说,组合逻辑电路没有记忆功能,而时序电路具有记忆功能。
时序逻辑电路简称时序电路,它是由最基本的逻辑门电路加上反馈逻辑回路(输出到输入)或器件组合而成的电路,与组合电路最本质的区别在于时序电路具有记忆功能。
时序电路的特点是:输出不仅取决于当时的输入值,而且还与电路过去的状态有关。
它类似于含储能元件的电感或电容的电路,如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。
组合逻辑电路和时序逻辑电路
一、实验目的
1. 熟悉集成电路的引脚排列。
2. 掌握TTL组合逻辑电路的设计方法,完成单元功能电路的设计。
3. 熟悉中规模集成电路译码器、数据选择器的性能与应用。
4. 掌握数字电子技术Multisim软件的使用。
5. 掌握用软件测试D触发器和JK触发器功能的方法。
6. 学会设计和实现具有一定功能的时序逻辑电路。
二、仪器设备
Multisim 10软件
三、实验内容与步骤
1. 用两片74LS00设计一个三人表决电路
要求该电路有3个输入端,1个输出端,输入信号接开关,输出端接发光二极管,当两个以上的人同意时,发光二极管亮。
2. 设计一个三输入三输出的逻辑电路。
要求用2-4译码器74LS139或数据选择器74LS153设计电路,实现功能如下:当A=1,B=C=0时,红绿灯亮;
当B=1,A=C=0时,绿黄灯亮;
当C=1,A=B=0时,黄红灯亮;
当A=B=C=0时,三灯全亮;
其余情况三灯全灭。
3. 利用D触发器或JK触发器和与非门设计一个4人抢答器
要求用开关作为抢答输入,发光二极管作为抢答输出,主持人用单脉冲作为清零输入。
4. 利用中规模计数器74LS161实现任意进制计数器
四、注意事项
1.所用全部器件的输出端不允许与地或电源相连接
2.器件本身的电源和地切勿接反
3.接逻辑电路之前,必须先测试所用单片组件之功能
4.检测导线的好坏
五、实验步骤及过程
1.用两片74LS00组成的三人表决电路。
A、B、C三个单刀单掷开关表示输入,高电平表示同意,悬空(0表示
不同意),LED小灯表示投票结果。
仿真电路图如下:
部分仿真结果如下:
只有A同意,未通过,小灯不亮。
A,B都同意,通过,小灯亮
B,C两人同意,通过,小灯亮
三人都同意,通过,小灯亮
2.设计一个3输入3输出的逻辑电路。
A,B,C三个单刀双掷开关表示三个输入,三个LED灯表示输出,仿真电路如下:
部分仿真结果如下:
A=1,B=C=0,红绿灯亮
C=1,A=B=0,黄红灯亮
A=B=C=0,三灯全灭
3.利用1个D触发器(或JK触发器)和与非门设计一个四人抢答器。
四个点触开关表示输入,上面四个LED分别对应各自的抢答结果,抢答成功LED亮。
下面space开关重置系统。
部分仿真结果如下:
A抢答成功,X1(蓝灯)亮。
4.“预置数置0”实现7进制计数器。
部分仿真结果如下:
六、实验报告总结
Multisim是我以前上模拟电路就想学会使用的一门软件,这次试验让我们又初步掌握一门实用的工具,界面简洁,操作简单,不过初次使用对元器件在板块的分类不是很熟悉,所以用起来不是很顺手。
以后有机会应该多进行模拟仿真,熟练以后可以大大节约资源,实现心中的任何想实现的电路。
