三、理想电路元件及实际电源

重点难点：第一章电路模型和电路定律（1）重点：1）电压电流的参考方向2）元件的特性3）基尔霍夫定律（2）难点：1）电压电流的实际方向与参考方向的联系和差别2）理想电路元件与实际电路器件的联系和差别3）独立电源与受控电源的联系和差别第二章电阻电路的等效变换（1）重点：1）电路等效的概念2）电阻的串联和并联3）实际电源的两种模型及其等效变换（2）难点：1) 等效变换的条件和等效变换的目的2）含有受控源的一端口电阻网络的输入电阻的求解第三章电阻电路的一般分析（1）重点：1）KCL 和 KVL 独立方程数的概念2）结点电压法3）回路电流法（网孔电流法）（2）难点：1）独立回路的确定2）正确理解每一种方法的依据3）含独立电流源和受控电流源的电路的回路电流方程的列写4）含独立电压源和受控电压源的电路的结点电压方程的列写第四章电路定理（1）重点：1）叠加定理2）戴维宁定理和诺顿定理3）特勒根定理（2）难点：1）各电路定理应用的条件2）电路定理应用中受控源的处理第五章含有运算放大器的电阻电路（1）重点1）运算放大器的电路模型和外部特性2）含有理想运算放大器的电路的分析3）熟悉一些含有运算放大器的典型电路（2）难点1）运算放大器的理想化条件以及虚断路和虚短路的概念2）应用运算放大器的理想化条件分析含理想运算放大器的电阻电路第六章一阶电路（1）重点1）动态电路方程的建立和动态电路初始值得确定2）一阶电路时间常数的概念3）一阶电路的零输入响应和零状态响应4）求解一阶电路的三要素方法5）自由分量和强制分量、暂态分量和稳态分量的概念（2）难点1）应用基尔霍夫定律和电感、电容的元件特性建立动态电路方程2）电路初始条件的概念和确定方法3）一阶电路的时间常数、零输入响应、零状态响应、冲激响应、强制分量、自由分量、稳态分量、暂态分量的概念和求解第七章二阶电路（1）重点1）二阶电路特征方程和特征根2）二阶电路的零输入响应、零状态响应及全响应的概念3）二阶电路过渡过程的过阻尼、欠阻尼及临界阻尼响应的分析方法和物理量（2）难点1）应用基尔霍夫定律和电感、电容的元件特性建立动态电路方程2）二阶电路过阻尼、欠阻尼及临界阻尼响应的分析方法和物理概念第八章相量法（1）重点1）正弦量和相量之间的关系2）正弦量的相位差和有效值的概念3）R、L、C各元件的电压、电流关系的相量形式4）电路定律的相量形式及元件的电压电流关系的相量形式（2）难点1）正弦量和相量之间的联系和区别2）元件电压相量和电流相量的关系第九章正弦稳态电路的分析（1）重点1）复阻抗、复导纳的概念以及它们之间的等效变换2）正弦稳态电路的分析3）正弦稳态电路中的平均功率、无功功率、视在功率、复功率、功率因数的概念及计算4）最大功率传输5）串联谐振和并联谐振的概念（2）难点1）复阻抗、复导纳的概念以及它们之间的等效变换2）直流电路的分析方法及定理在正弦稳态电路分析中的应用3）正弦稳态电路中的功率与能量关系，如平均功率、无功功率、视在功率、复功率、功率因数的概念及计算4）应用相量图分析电路的方法5）谐振的概念第十章含有耦合电感的电路（1）重点1）互感和互感电压的概念及同名端的含意2）含有互感电路的计算3）空心变压器和理想变压器的电路模型（2）难点1）耦合电感的同名端及互感电压的极性的确定2）含有耦合电感的电路的方程3）含有空心变压器和理想变压器的电路的分析第十一章三相电路（1）重点1）三相电路的概念2）星形连接、三角形连接下的线电压（电流）与相电压（电流）的关系3）对称三相电路归结为一相电路的计算方法4）三相电路的功率分析5）不对称三相电路的概念（2）难点1）三相电路的计算及相量图的应用2）三线三相制电路功率测量的二瓦特计法第十二章非正弦周期电流电路和信号的频谱（1）重点1）非正弦周期电流电路的电流、电压的有效值、平均值2）非正弦周期电流电路的平均功率3）非正弦周期电流电路的计算方法（2）难点1）叠加定理在非正弦周期电流电路中的应用2）非正弦周期电流电路功率的计算第十三章拉普拉斯变换（1）重点1）拉普拉斯反变换的部分分式展开法2）基尔霍夫定律的运算形式、运算阻抗和运算导纳、运算电路3）应用拉普拉斯变换分析线性电路的方法和步骤（2）难点1）拉普拉斯反变换的部分分式展开法2）电路分析方法及定理在拉普拉斯变换法中的应用第十四章网络函数（1）重点1）网络函数的定义和极点、零点的概念2）网络函数的极点、零点与冲激响应的关系3）网络函数的极点、零点与频率响应的关系第十五章电路方程的矩阵形式（1）重点1）关联矩阵2）结点电压方程的矩阵形式3）状态方程（2）难点1）电路状态方程列写的直观法和系统法第十六章二端口网络（1）重点1）二端口的方程和参数的求解（2）难点1）二端口的参数的求解第十七章非线性电路简介（1）重点1）非线性元件的特性2）非线性电路的小信号分析法（2）难点非线性电阻电路方程的列写。

1-1 实际电路器件与理想电路元件之间的联系和差别是什么？答：（1）联系：理想电路元件是对实际电路器件进行理想化处理、忽略次要性质、只表征其主要电磁性质的所得出的模型。

（2）差别：理想电路元件是一种模型，不是一个实际存在的东西；一种理想电路元件可作为多种实际电路器件的模型，如电炉、白炽灯的模型都是“电阻”。

1-2 （1）电流和电压的实际方向是怎样规定的？（2）有了实际方向这个概念，为什么还要引入电流和电压的参考方向的概念？（3）参考方向的意思是什么？（4）对于任何一个具体电路，是否可以任意指定电流和电压的参考方向？答：（1）电流的实际方向就是正电荷移动的方向；电压的实际方向（极性）就是电位降低的方向。

（2）对于一个复杂电路，电流、电压的实际方向事先难以确定，而交流电路中电流、电压的实际方向随时间变化，这两种情况下都无法准确标识电流、电压的实际方向，因此需要引入参考方向的概念。

（3）电流（或电压）参考方向是人为任意假定的。

按电流（或电压）参考方向列有关方程，可解出电流（或电压）结果。

若电流（或电压）结果数值为正，则说明电流（或电压）的实际方向与参考方向相同；若电流（或电压）结果数值为负，则说明电流（或电压）的实际方向与参考方向相反。

（4）可以任意指定电流和电压的参考方向。

1-3 （1）功率的定义是什么？（2）元件在什么情况下是吸收功率的？在什么情况下是发出功率的？（3）元件实际是吸收功率还是发出功率与电流和电压的参考方向有何关系？答：（1）功率定义为单位时间内消耗（或产生）的能量，即()dWp t dt=由此可推得，某二端电路的功率为该二端电路电压、电流的乘积，即()()()p t u t i t =（2）某二端电路的实际是吸收功率还是发出功率，需根据电压、电流的参考方向以及由()()()p t u t i t =所得结果的正负来综合判断，见下表（3）元件实际是吸收功率还是发出功率与电流和电压的参考方向无关。

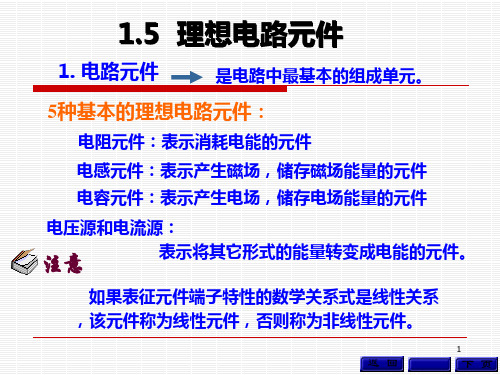

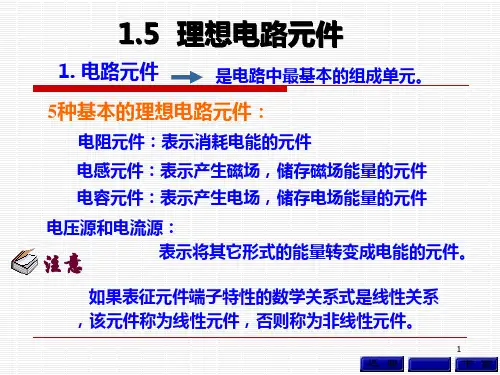

五种基本理想电路元件电路理论是电子工程学科中最基础的内容之一。

在任何一款电子产品中，我们都可以找到许多基本的电路元件。

这些电路元件是构成完整电子电路的基础，也是我们研究和设计电子产品的基础。

本文将会介绍五种基本的理想电路元件：电阻器、电容器、电感器、理想电压源和理想电流源。

一、电阻器电阻器是电路中最简单的元件之一，它的作用是控制电流。

它的特性是电流和电压成正比，电压和电流的关系可以用欧姆定律来描述，即：V=IR。

在实际电路中，电阻器通常用来限制电流流过的路径，将电流分配到需要的部分。

二、电容器电容器是一种储存电荷的元件，其内部由两个导体隔开，并用绝缘体隔开。

电容器的主要特性是它能够储存电能，并且电容值取决于其电介质的特性和两个导体之间的距离。

在实际电路中，电容器通常用来滤除电源中的噪声，并且可以作为振荡电路的组成部分。

三、电感器电感器是一种通过磁场储存电能的元件。

它们的主要特性是储存电能的量取决于其感应电流的大小，以及导体之间的距离。

在实际电路中，电感器通常用来限制电流变化速度，并且可以作为电压转换器的组成部分。

四、理想电压源理想电压源是一个恒定电压的电子元件，其输出电压并不会随着负载电流的变化而发生变化。

在实际电路中，理想电压源通常用来提供恒定的电源电压，例如电池、变压器等。

五、理想电流源理想电流源是输出电流恒定、与负载电阻无关的电子元件。

在实际电路中，理想电流源通常用来提供恒定的电流流量，例如电流源、传感器等。

总结：以上五种基本的理想电路元件是电路设计中的核心基础，它们的组合和使用构成了大量的电子电路。

这些元件通常由数学模型来描述它们的性质和行为，这些数学模型通常是通过仿真程序来验证和优化的。

通过我们对这些基本理想电路元件的了解，我们可以更好地设计出适合实际需求的电子电路。

⾼等教育出版社《电路分析基础》1~7章电路思考题注：1、花了2天时间仓促整理，难免出错，⼤家要以批评眼光看解答；2、有些问题来不及总结，因此没有作答；3、不能死记硬背，要通过看书、做题理解。

1-1实际电路器件与理想电路元件之间的联系和差别是什么？答：（1）联系：理想电路元件是对实际电路器件进⾏理想化处理、忽略次要性质、只表征其主要电磁性质的所得出的模型。

（2）差别：理想电路元件是⼀种模型，不是⼀个实际存在的东西；⼀种理想电路元件可作为多种实际电路器件的模型，如电炉、⽩炽灯的模型都是“电阻”。

1-2（1）电流和电压的实际⽅向是怎样规定的？（2）有了实际⽅向这个概念，为什么还要引⼊电流和电压的参考⽅向的概念？（3）参考⽅向的意思是什么？（4）对于任何⼀个具体电路，是否可以任意指定电流和电压的参考⽅向？答：（1）电流的实际⽅向就是正电荷移动的⽅向；电压的实际⽅向（极性）就是电位降低的⽅向。

（2）对于⼀个复杂电路，电流、电压的实际⽅向事先难以确定，⽽交流电路中电流、电压的实际⽅向随时间变化，这两种情况下都⽆法准确标识电流、电压的实际⽅向，因此需要引⼊参考⽅向的概念。

（3）电流（或电压）参考⽅向是⼈为任意假定的。

按电流（或电压）参考⽅向列有关⽅程，可解出电流（或电压）结果。

若电流（或电压）结果数值为正，则说明电流（或电压）的实际⽅向与参考⽅向相同；若电流（或电压）结果数值为负，则说明电流（或电压）的实际⽅向与参考⽅向相反。

（4）可以任意指定电流和电压的参考⽅向。

1-3（1）功率的定义是什么？（2）元件在什么情况下是吸收功率的？在什么情况下是发出功率的？（3）元件实际是吸收功率还是发出功率与电流和电压的参考⽅向有何关系？答：（1）功率定义为单位时间内消耗（或产⽣）的能量，即()dWp tdt由此可推得，某⼆端电路的功率为该⼆端电路电压、电流的乘积，即=p t u t i t()()()（2）某⼆端电路的实际是吸收功率还是发出功率，需根据电压、电流的参考⽅向以及由()()()=所得结果的正负来综合判断，见下表p t u t i t（3）元件实际是吸收功率还是发出功率与电流和电压的参考⽅向⽆关。

电路基础思考题（开放性题）思考题1.电路的基本作⽤是什么？答：作⽤是电能的传输、转换与分配，信号的传递与处理2.什么是理想电路元件？电路模型能完全表⽰实际电路吗？或者说，能否对⼀个实际电路建⽴多套电路模型？试举例说明。

答：理想元件是实际器件理想化、抽象化的模型；不能，电路模型只能表⽰实际电路的主要电磁特性；可以，例如⼀个线状电阻在低频时主要表现为电阻特性，⾼频时会显⽰出电感特性3.什么是集总参数电路？为什么⼯作在很⾼频率的集成电路或电⼦系统，通常也有很⾼的集成度或较⼩的体积？答：由集总参数元件构成的电路称为集总参数电路；集总电路的假设是：电路或元件的尺⼨远⼩于电路⼯作信号的波长。

由c=λv知，当v很⼤时，λ就会很⼩，这是较⼩体积的电路元件也可以满⾜集总假设，构成集总参数电路4.如果⼀段通信电缆（结构如下图所⽰）的长度⼤于信号波长，则电缆导线上各处的电流及1-1'、2-2'、…、n-n'处的电压是否相等？若不等，你能否对该电缆建⽴⼀个较有说服⼒的等效电路模型？答:电流电压均相等（若不满⾜集总假设则电压处处都不相等）5.你怎样理解电路的“正常⼯作”与“⾮正常⼯作”？如果⼀个电路不能正常⼯作，可能是哪⼏⽅⾯的问题（对不同原因归纳出3种以上类别）？答：当电路满⾜正常⼯作的条件时可以正常⼯作，⽐如说，电流不能超过电流表的额定电流值，当部分电路元件不能正常⼯作时电路即“⾮正常⼯作”；⼀个电路不能正常⼯作的原因是多⽅⾯的，如下⾯三种类型：①结构变化：断路，开路，元件烧坏②环境因素：环境过于潮湿，灰尘多③内部因素：电源没电了6.举例说明什么是电压、电流的实际⽅向、参考⽅向、关联参考⽅向。

实际电压与电流有正负之分吗？电功率正负的意义是什么？答：电压的实际⽅向是元件两端的电流的实际⽅向；电流的实际⽅向是⽀路中的电⼦定向移动的反⽅向；实际的电压和电流没有正负之分；电功率的正负表⽰的是电能的吸收或释放。

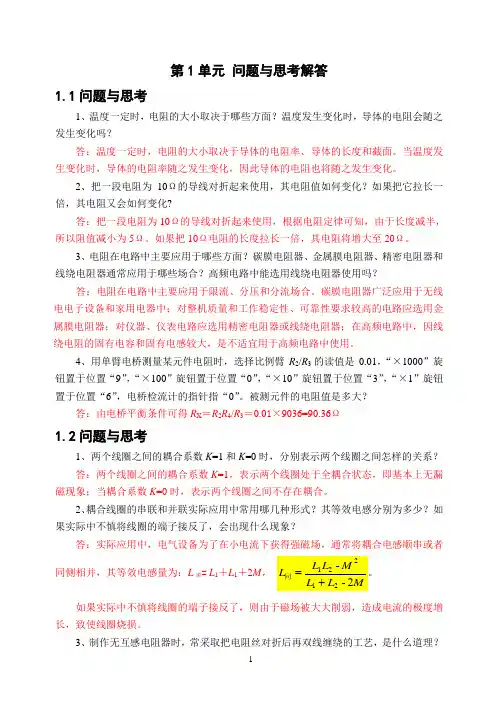

第1单元问题与思考解答1.1问题与思考1、温度一定时，电阻的大小取决于哪些方面？温度发生变化时，导体的电阻会随之发生变化吗？答：温度一定时，电阻的大小取决于导体的电阻率、导体的长度和截面。

当温度发生变化时，导体的电阻率随之发生变化，因此导体的电阻也将随之发生变化。

2、把一段电阻为10Ω的导线对折起来使用，其电阻值如何变化？如果把它拉长一倍，其电阻又会如何变化?答：把一段电阻为10Ω的导线对折起来使用，根据电阻定律可知，由于长度减半，所以阻值减小为5Ω。

如果把10Ω电阻的长度拉长一倍，其电阻将增大至20Ω。

3、电阻在电路中主要应用于哪些方面？碳膜电阻器、金属膜电阻器、精密电阻器和线绕电阻器通常应用于哪些场合？高频电路中能选用线绕电阻器使用吗？答：电阻在电路中主要应用于限流、分压和分流场合。

碳膜电阻器广泛应用于无线电电子设备和家用电器中；对整机质量和工作稳定性、可靠性要求较高的电路应选用金属膜电阻器；对仪器、仪表电路应选用精密电阻器或线绕电阻器；在高频电路中，因线绕电阻的固有电容和固有电感较大，是不适宜用于高频电路中使用。

4、用单臂电桥测量某元件电阻时，选择比例臂R2/R3的读值是0.01，“³1000”旋钮置于位置“9”，“³100”旋钮置于位置“0”，“³10”旋钮置于位置“3”，“³1”旋钮置于位置“6”，电桥检流计的指针指“0”。

被测元件的电阻值是多大？答：由电桥平衡条件可得R X＝R2R4/R3＝0.01³9036=90.36Ω1.2问题与思考1、两个线圈之间的耦合系数K=1和K=0时，分别表示两个线圈之间怎样的关系？答：两个线圈之间的耦合系数K=1，表示两个线圈处于全耦合状态，即基本上无漏磁现象；当耦合系数K=0时，表示两个线圈之间不存在耦合。

2、耦合线圈的串联和并联实际应用中常用哪几种形式？其等效电感分别为多少？如果实际中不慎将线圈的端子接反了，会出现什么现象？答：实际应用中，电气设备为了在小电流下获得强磁场，通常将耦合电感顺串或者同侧相并，其等效电感量为：L顺= L1＋L1＋2M，如果实际中不慎将线圈的端子接反了，则由于磁场被大大削弱，造成电流的极度增长，致使线圈烧损。

电工基础名词解释：电路：即电流通过的路径。

实际电路的功能分为两类：一类是实现电能的输送、分配和转换；另一类则是把电作为信号的载体，以实现信号的传输、处理或存储。

电源（信号源）：电路中提供电能（电信号）的设备或器件。

负载：把电能转换成其他形式能量的设备或器件。

中间环节：导线和开关类，将电源与负载连接起来的部分。

电路的三种状态：有载状态：正常工作状态。

开路（断路）状态：电路断开电阻无穷大。

短路状态：电流不通过负载的情况。

二端元件：元件只有二个接线端。

多端元件：元件有两个以上的接线端。

理想元件：把实际的器件理想化，只考虑他们的单一性质如：电阻只消耗电能电感只储存磁场能电容只考虑储存电场能力电路模型：实际电路也就可以画成由理想元件（包括理想导线）的图形符号组成的电路图。

电流：电荷的有规则运动。

电流方向：即正电荷的运动方向。

周期电流：大小和方向（或其中之一）随时间作周期性变化的电流。

交变电流（交流电流）：若周期电流在一个周期内的数学平均值等于零。

电流单位：安【培】，符号为A中文符号为安。

1KA=10+3A,1mA=10-3A,1uA=10-6A. 假定的电流方向：称为电流的参考方向。

电荷从电路中的a点移动到b点时电场力所做的功与该电荷的比叫做a、b两点间的电压。

电压的单位为伏【特】，符号为V，中文符号为伏。

1KV=10+3V，1mV=10-3V，安全电压：一般为36V；在环境潮湿或触电几率大的情况下安全电压为12V。

电压参考方向也称参考极性。

电位：各点对参考点的电压。

零电位点：参考点的电位等于零。

电功率：电场力在电路中移送电荷做的功与做这些功所用的时间的比，简称功率，用P表示。

电功率也常说是电路消耗或吸收的功率。

功率的单位为瓦【特】，符号为W，中文符号为瓦，公式P=UI 1W=1V A.1KW=10+3W,1mW=10-3W。

1KWh=1000Wx3600s=3.6x10+6J. W=Pt。

某教室有40W的日光灯8只，平均每天用电5小时，一个月按照30天计算，求每个月用多少度电？若电费为0.58元，问一个月应交多少电费？解：W=Pt=40x8x5x30=48000WhW=Pt/10+3=48KWh48x0.58=27.84(元)答：每个月用48度电；一个月应交27.84元的电费。

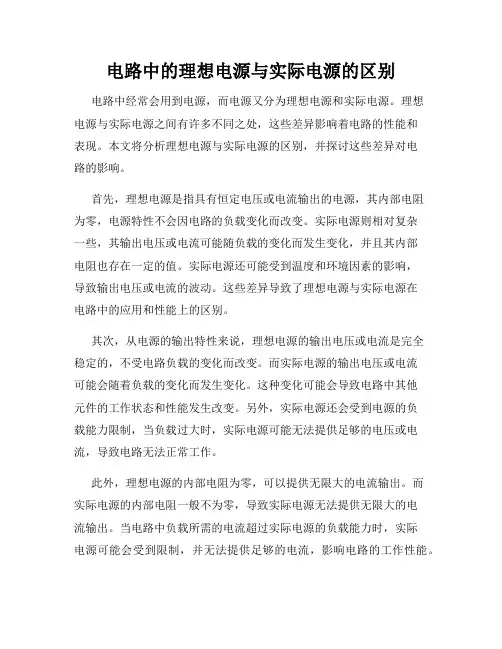

电路中的理想电源与实际电源的区别电路中经常会用到电源，而电源又分为理想电源和实际电源。

理想电源与实际电源之间有许多不同之处，这些差异影响着电路的性能和表现。

本文将分析理想电源与实际电源的区别，并探讨这些差异对电路的影响。

首先，理想电源是指具有恒定电压或电流输出的电源，其内部电阻为零，电源特性不会因电路的负载变化而改变。

实际电源则相对复杂一些，其输出电压或电流可能随负载的变化而发生变化，并且其内部电阻也存在一定的值。

实际电源还可能受到温度和环境因素的影响，导致输出电压或电流的波动。

这些差异导致了理想电源与实际电源在电路中的应用和性能上的区别。

其次，从电源的输出特性来说，理想电源的输出电压或电流是完全稳定的，不受电路负载的变化而改变。

而实际电源的输出电压或电流可能会随着负载的变化而发生变化。

这种变化可能会导致电路中其他元件的工作状态和性能发生改变。

另外，实际电源还会受到电源的负载能力限制，当负载过大时，实际电源可能无法提供足够的电压或电流，导致电路无法正常工作。

此外，理想电源的内部电阻为零，可以提供无限大的电流输出。

而实际电源的内部电阻一般不为零，导致实际电源无法提供无限大的电流输出。

当电路中负载所需的电流超过实际电源的负载能力时，实际电源可能会受到限制，并无法提供足够的电流，影响电路的工作性能。

此外，实际电源还可能受到温度和环境因素的影响。

温度变化可能导致实际电源输出电压或电流的波动，进而影响电路的性能。

环境因素如电磁辐射、噪声等也可能对实际电源的性能产生干扰，进而影响电路的稳定性和可靠性。

综上所述，理想电源与实际电源之间存在着诸多差异。

理想电源具有稳定的输出特性和无限大的电流输出能力，而实际电源受到负载、温度和环境等因素的影响。

这些差异影响了电路的性能和表现，需要在电路设计和实际应用中加以考虑。

通过合理选择电源和采取相应的措施，可以最大程度地弥补理想电源与实际电源之间的差异，提高电路的稳定性和可靠性。

第一章 电路的基础知识本章主要讨论电路的基本模型、电路的基本物理量、电路的基本元件。

引进了电流电压的参考方向的概念。

应用欧姆定律、基尔霍夫两定律等对直流电路进行分析。

这些内容是学习电工技术的基础。

我们在分析时先从直流电路出发，得出一般规律，以后再将这些规律和论扩展到交流。

1．1 电路及其主要物理量一、电路的基本概念 1．电路电路是为实现和完成人们的某种需求，由电源、导线、开关、负载等电气设备或元器件组合起来，能使电流流通的整体。

简单地说，就是电流流过的路径。

电路按其功能可分为两类：一类是为了实现电能的传输、分配和转换，例如电炉在电流通过时将电能转换成热能，这类电路称为电力电路。

另一类是为了实现信号的传递和处理。

例如电视机可将接收到的信号经过处理，转换成图像和声音，这类电路称为信号电路。

2．电路的组成图1-1(a)是手电筒的实际电路，它由电池、电珠、开关和金属连片组成。

当我们将手电筒的开关接通时，金属片把电池和电珠连接成通路，就有电流通过电珠，使电珠发光。

这时电能转化为热能和光能。

其中，电池是提供电能的器件，称为电源；电珠是用电器件，称为负载；金属连片相当于导线，它和开关是连接电源和负载，起传输和控制电能作用的，称为中间环节。

3．电路模型实际电路中电气元件的品种繁多，在电路分析中为了简化分析和计算，通常在一定条R L(a)实际电路(b)电路原理图(c)电路模型图1-1 手电筒电路件下，突出实际电路元件的主要电磁性质，忽略其次要因素，把它近似地看作理想电路元件。

例如用“电阻”这个理想的电路元件来代替电阻器、电阻炉、灯泡等消耗电能的实际元件，用内电阻和理想电压源相串联的理想元件组合来代替实际的电池等等。

用一个理想电路元件或几个理想电路元件的组合来代替实际电路中的具体元件，称为实际电路的模型化。

在电路分析中，常用的理想电路元件只有几个，它们可以用来表征千万种实际器件。

由理想电路元件构成的电路称为电路模型。

第一章电路的基本概念和基本定律电路的基本概念和基尔霍夫定律是电工技术和电子技术的基础。

§1-1 电路中的物理现象和电路模型一、实际电路电路：由电气器件或设备，按一定方式连接起来，完成能量的传输、转换或信息的处理、传递。

组成：电源、负载和中间环节。

日光灯实际电路二、理想电路元件、电路模型实际电路的分析方法：用仪器仪表对实际电路进行测量，把实际电路抽象为电路模型，用电路理论进行分析、计算。

1、理想电路元件实际的电路是由一些按需要起不同作用的元件或旗舰所组成，如发电机、变压器、电动机、电池、电阻器等，它们的电磁性质是很复杂的。

例如：一个白炽灯在有电流通过时，如下图所示：为了便于分析与计算实际电路，在一定条件下常忽略实际部件的次要因素而突出其主要电磁性质，把它看成理想电路元件。

2、电路模型将实际电路中的元件用理想电路元件表示、连接，称为实际电路的电路模型。

如下图所示：U S三、电路的分类1、分布参数电路电路本身的几何尺寸相对于工作波长不可忽略的电路。

2、集中参数电路如果电路本身的几何尺寸l相对于电路的工作频率所对应的波长λ小的多，则在分析电路时可以忽略元件和电路本身几何尺寸。

例如：工作频率为50Hz，波长λ=6000km，所以在工频情况下，多数电路满足l<<λ，可以认为是集中参数电路。

集中参数电路分为：线性电路（元件参数为常数）★非线性电路（元件参数不为常数）§1-2电路中的基本物理量一、电流及电流的参考方向1、电流：带电粒子或电荷在电场力作用下的定向运动形成的电流。

dtdqi =（单位时间内通过某一截面的电荷量） 电流的单位：A （安培）、kA （千安）、mA(毫安）、μA （微安）A 10A 1 , A 10mA 1 , A 10kA 1-633===-μ2、电流的参考方向电流的实际方向：正电荷运动的方向或负电荷运动的反方向（客观存在） 电流的参考方向：任意假定。

实际方向（2A ）（参考方向与实际方向相同）A)2( 0=>i i 实际方向（2A ）（参考方向与实际方向相反）A)2( 0-=<i i二、电压、电位及电压的参考方向1、电位（物理中的电势）电场力把单位正电荷从一点移到参考点所做的功。

理想电源与实际电源特点与差异在电力领域中，电源是指为电路、设备或系统提供电能的装置或设备。

电源的形式多种多样，其中包括理想电源和实际电源两种类型。

本文将探讨理想电源与实际电源的特点与差异，并分析它们在实际应用中的影响。

理想电源是一种假设的概念，用于简化电路分析和计算过程。

在理想电源中，电压或电流的输出不受任何条件的限制，它能够提供任意大小的电压或电流，而不会受到外部负载或其他因素的影响。

理想电源具有以下几个主要特点：1. 稳定性：理想电源具有极高的稳定性，无论外部负载变化多大，电压或电流输出始终保持不变。

2. 零内阻和零电流漏失：理想电源的内阻为零，因此没有能量损耗。

同时电流也不会有任何漏失。

3. 完美响应：理想电源对电路的响应时间非常短，可以几乎瞬间提供所需的电压或电流。

4. 无噪声：理想电源不会产生任何噪声，电路中的信号可以完全清晰地传输。

虽然理想电源在理论分析和计算中具有重要意义，但在实际应用中很难实现。

实际电源则更加接近于真实情况，它们受到各种因素的限制和影响，具有以下特点：1. 有限电压和电流范围：实际电源的输出电压和电流受到限制，不能超出其额定值。

超出范围可能导致电源故障或对外部负载造成损害。

2. 内阻和功率损耗：实际电源具有一定的内阻，导致在输出电流流动过程中会有一定功率损耗。

这会引起电源本身的发热和能量浪费。

3. 稳定性差：实际电源的输出电压或电流随着负载的变化而波动。

这是由于电源内部元件的特性以及外部环境的影响造成的。

4. 噪声和干扰：实际电源可能会产生电磁干扰和谐波噪声，对电路的正常工作产生影响。

理想电源与实际电源在特点上存在明显的差异。

这些差异直接影响到电路的性能和可靠性。

在实际应用中，我们需要根据具体的电路需求选择合适的电源，并对其特点和差异进行全面的考虑。

对于需要高稳定性和响应速度的应用，理想电源可能是一个理想的选择。

然而，在大多数实际情况下，我们需要根据实际电源的特点进行系统设计和电路优化。
