下载文档原格式

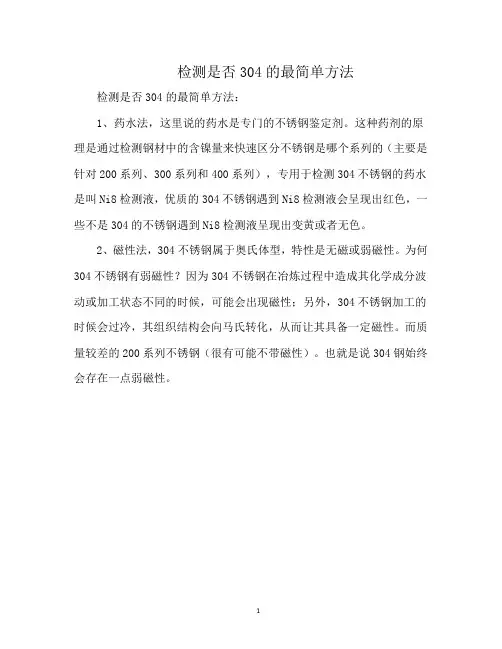

检测是否304的最简单方法
检测是否304的最简单方法：
1、药水法，这里说的药水是专门的不锈钢鉴定剂。
这种药剂的原理是通过检测钢材中的含镍量来快速区分不锈钢是哪个系列的（主要是针对200系列、300系列和400系列），专用于检测304不锈钢的药水是叫Ni8检测液，优质的304不锈钢遇到Ni8检测液会呈现出红色，一些不是304的不锈钢遇到Ni8检测液呈现出变黄或者无色。
2、磁性法，304不锈钢属于奥氏体型，特性是无磁或弱磁性。
为何304不锈钢有弱磁性？因为304不锈钢在冶炼过程中造成其化学成分波动或加工状态不同的时候，可能会出现磁性；另外，304不锈钢加工的时候会过冷，其组织结构会向马氏转化，从而让其具备一定磁性。
而质量较差的200系列不锈钢（很有可能不带磁性）。
也就是说304钢始终会存在一点弱磁性。
1。
304不锈钢为什么也会有磁性
经常有人认为检验不锈钢好坏用磁铁，磁铁不吸，没磁性，货真价实；吸的话就有磁性，则认为是冒牌假货。
其实，这是一种极其片面的、不切实的错误的辨别方法。
通常来说，不锈钢有带磁性的，也有不带磁性的。
奥氏体型是无磁或弱磁性的，如201、202、304、316等；马氏体或铁素体是具有磁性的，如430、420、410等。
但由于冶炼时成分偏析或热处理不当，会造成奥氏体304不锈钢中有少量马氏体或铁素体组织。
这样，304不锈钢中就会带有微弱的磁性。
另外，304不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工变形度越大，马氏体转化越多，磁性也就越大。
如同一批号的不锈钢丝，做成直支，无明显磁感，但是把它折弯成矩形或圆形时，因冷弯变形较大而产生一些磁性，特别是折角部分磁性更明显。
要想完成消除上述304不锈钢的磁性，可通过高温处理恢复稳定奥氏体组织，从而消去磁性。
特别要提醒的是，因上面原因造成的304不锈钢磁性，与其他材质的不锈钢，如430、碳钢等的磁性完全不是同一级别的，也就是说304不锈钢的磁性始终是弱磁性的。
304不锈钢铸件磁性的去除方法一般情况下，使用没有磁性的304不锈钢废料浇注出来的铸件产品却带有微磁性。
什么原因导致的呢?因为：1、化学成分当量成分控制没有到位。
一般的生产厂家为了降低成本把Ni控制下限，8.0-8.2%之间，Cr/Ni达到一定数值时钢的组织中出现一定量的铁素体，铁素体是有磁性的;此时采用1050~1080℃固溶处理可以把铁素体完全溶入奥氏体就不会有磁性了。
2、冷加工硬化。
当奥氏体不锈钢在冷加工时产生形变马氏体，形变马氏体使得不锈钢强度增加，而形变马氏体是有磁性的。
采用固溶处理甚至退火都可以使形变马氏体消失，但是钢的强度就会下降了。
如果既要保证冷加工强度，又要弱磁性甚至无磁性可以采用下面去磁办法：1、根据相图原理，降低Cr/Ni值，尤其提高Ni、Mn含量到上限。
冷加工前进行上限固溶处理，在保证表面的前提下控制晶粒度4级;可以降低冷加工后的磁性。
2、一般304冷加工后都有一定的微弱磁性。
经过敲打或其他的冲击，使其奥氏体组织转变为马氏体，此时会有一定的磁性。
加热到1050度，然后水淬激冷，可消除磁性。
备注：1、“Cr/Ni达到一定数值”这个的理解：这个是2个当量的比值。
Cr当量=Cr%+1.5(Si%)+Mo%+Cb%-4.99Ni当量=Ni%+30(C%)+0.5(Mn%)+26(N%-0.02)+2.77当Cr当量/Ni当量<0.9 达到单项奥氏体了，就不会有磁性了。
2、由此看加镍、加锰、加氮，降铬、降硅等都可以达到去磁的效果。
3、市场上有一种“合金消磁剂”的，可以将不锈钢中的残余铁素体转换成奥氏体，也能达到去磁效果。
同时加入该合金消磁剂后，对精铸铸件的耐蚀性，盐雾试验效果良好。
304不锈钢铸件磁性的去除方法磁性是304不锈钢铸件中常见的问题之一、由于不锈钢中含有一定的铁元素，所以在一些情况下，304不锈钢铸件可能会具有一定的磁性。
如果要去除304不锈钢铸件的磁性，可以采取以下方法：1.固溶处理：固溶处理是通过加热不锈钢至固溶温度，使其内部的铁元素与其他合金元素溶解在一起，并形成非磁性的奥氏体结构。
这种处理方法可以有效降低不锈钢的磁性。
固溶处理的温度和时间应根据具体材料和要求进行确定。
2.冷变形处理：冷变形处理是通过加工、锻造或者滚指，将不锈钢进行一定的冷变形。
这样可以使材料中的奥氏体相变得更均匀，从而降低不锈钢的磁性。
冷变形处理应根据具体情况进行，可根据需要多次重复处理。
3.磁处理：磁处理是通过外部磁场对304不锈钢铸件进行处理，以改变材料的磁性。
磁处理可以使用电磁炉、直流磁场或交变磁场等设备。
具体的磁处理参数，如磁场强度、处理时间等，应根据具体情况进行确定。
除了以上方法，还有一些其他的方法也可以用来去除304不锈钢铸件的磁性：4.挤压处理：通过挤压不锈钢铸件，使其晶粒发生细化，从而降低材料的磁性。
5.激光处理：利用激光对不锈钢进行处理，可以改变材料的晶体结构，从而降低磁性。
6.磁控溅射：在不锈钢铸件上进行磁控溅射，可以改变材料表面的结构和化学成分，从而降低磁性。
需要注意的是，去除304不锈钢铸件的磁性并不是一种简单的过程，需要结合具体情况进行选择和操作。
在进行任何处理之前，应先确定材料的化学成分、热处理状态和磁性程度，然后根据需要选择合适的处理方法。
同时，在进行处理过程中应注意控制处理参数，避免对材料性能造成不利影响。

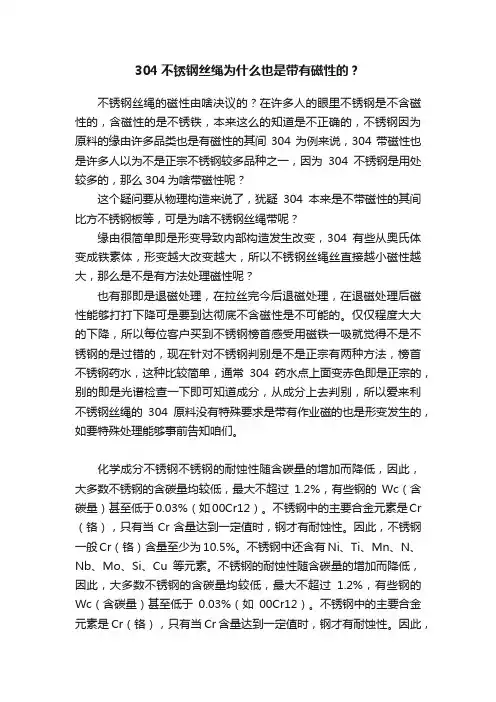

304不锈钢丝绳为什么也是带有磁性的？不锈钢丝绳的磁性由啥决议的？在许多人的眼里不锈钢是不含磁性的，含磁性的是不锈铁，本来这么的知道是不正确的，不锈钢因为原料的缘由许多品类也是有磁性的其间304为例来说，304带磁性也是许多人以为不是正宗不锈钢较多品种之一，因为304不锈钢是用处较多的，那么304为啥带磁性呢？这个疑问要从物理构造来说了，犹疑304本来是不带磁性的其间比方不锈钢板等，可是为啥不锈钢丝绳带呢？缘由很简单即是形变导致内部构造发生改变，304有些从奥氏体变成铁素体，形变越大改变越大，所以不锈钢丝绳丝直接越小磁性越大，那么是不是有方法处理磁性呢？也有那即是退磁处理，在拉丝完今后退磁处理，在退磁处理后磁性能够打打下降可是要到达彻底不含磁性是不可能的。
仅仅程度大大的下降，所以每位客户买到不锈钢榜首感受用磁铁一吸就觉得不是不锈钢的是过错的，现在针对不锈钢判别是不是正宗有两种方法，榜首不锈钢药水，这种比较简单，通常304药水点上面变赤色即是正宗的，别的即是光谱检查一下即可知道成分，从成分上去判别，所以爱来利不锈钢丝绳的304原料没有特殊要求是带有作业磁的也是形变发生的，如要特殊处理能够事前告知咱们。
化学成分不锈钢不锈钢的耐蚀性随含碳量的增加而降低，因此，大多数不锈钢的含碳量均较低，最大不超过1.2%，有些钢的Wc（含碳量）甚至低于0.03%（如00Cr12）。
不锈钢中的主要合金元素是Cr （铬），只有当Cr含量达到一定值时，钢才有耐蚀性。
因此，不锈钢一般Cr（铬）含量至少为10.5%。
不锈钢中还含有Ni、Ti、Mn、N、Nb、Mo、Si、Cu等元素。
不锈钢的耐蚀性随含碳量的增加而降低，因此，大多数不锈钢的含碳量均较低，最大不超过1.2%，有些钢的Wc（含碳量）甚至低于0.03%（如00Cr12）。
不锈钢中的主要合金元素是Cr（铬），只有当Cr含量达到一定值时，钢才有耐蚀性。
因此，不锈钢一般Cr（铬）含量至少为10.5%。

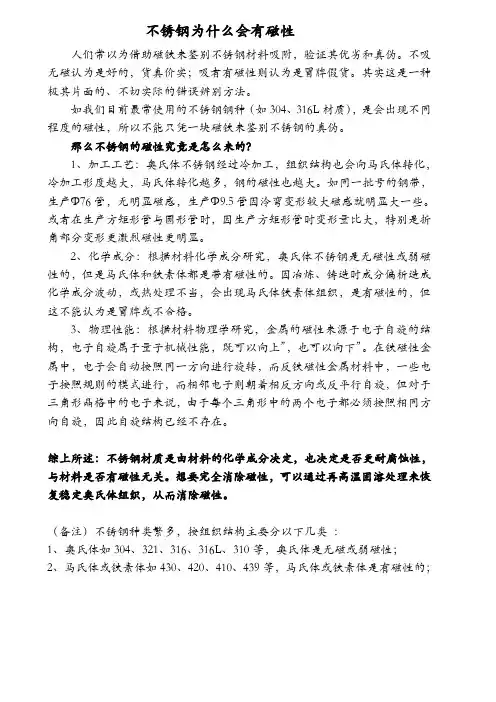

不锈钢为什么会有磁性人们常以为借助磁铁来鉴别不锈钢材料吸附，验证其优劣和真伪。
不吸无磁认为是好的，货真价实；吸者有磁性则认为是冒牌假货。
其实这是一种极其片面的、不切实际的错误辨别方法。
如我们目前最常使用的不锈钢钢种（如304、316L材质），是会出现不同程度的磁性，所以不能只凭一块磁铁来鉴别不锈钢的真伪。
那么不锈钢的磁性究竟是怎么来的？1、加工工艺：奥氏体不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工形度越大，马氏体转化越多，钢的磁性也越大。
如同一批号的钢带，生产Φ76管，无明显磁感，生产Φ9.5管因泠弯变形较大磁感就明显大一些。
或者在生产方矩形管与圆形管时，因生产方矩形管时变形量比大，特别是折角部分变形更激烈磁性更明显。
2、化学成分：根据材料化学成分研究，奥氏体不锈钢是无磁性或弱磁性的，但是马氏体和铁素体都是带有磁性的。
因冶炼、铸造时成分偏析造成化学成分波动，或热处理不当，会出现马氏体铁素体组织，是有磁性的，但这不能认为是冒牌或不合格。
3、物理性能：根据材料物理学研究，金属的磁性来源于电子自旋的结构，电子自旋属于量子机械性能，既可以向上”，也可以向下”。
在铁磁性金属中，电子会自动按照同一方向进行旋转，而反铁磁性金属材料中，一些电子按照规则的模式进行，而相邻电子则朝着相反方向或反平行自旋，但对于三角形晶格中的电子来说，由于每个三角形中的两个电子都必须按照相同方向自旋，因此自旋结构已经不存在。
综上所述：不锈钢材质是由材料的化学成分决定，也决定是否更耐腐蚀性，与材料是否有磁性无关。
想要完全消除磁性，可以通过再高温固溶处理来恢复稳定奥氏体组织，从而消除磁性。
（备注）不锈钢种类繁多，按组织结构主要分以下几类：1、奥氏体如304、321、316、316L、310等，奥氏体是无磁或弱磁性；2、马氏体或铁素体如430、420、410、439等，马氏体或铁素体是有磁性的；。

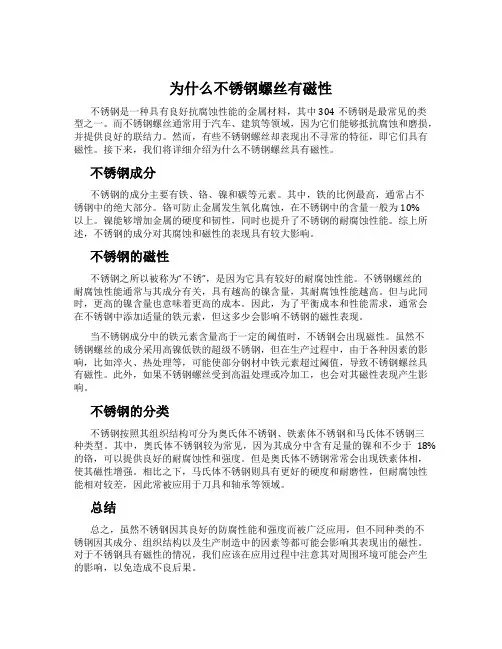

为什么不锈钢螺丝有磁性不锈钢是一种具有良好抗腐蚀性能的金属材料，其中304不锈钢是最常见的类型之一。
而不锈钢螺丝通常用于汽车、建筑等领域，因为它们能够抵抗腐蚀和磨损，并提供良好的联结力。
然而，有些不锈钢螺丝却表现出不寻常的特征，即它们具有磁性。
接下来，我们将详细介绍为什么不锈钢螺丝具有磁性。
不锈钢成分不锈钢的成分主要有铁、铬、镍和碳等元素。
其中，铁的比例最高，通常占不锈钢中的绝大部分。
铬可防止金属发生氧化腐蚀，在不锈钢中的含量一般为10%以上。
镍能够增加金属的硬度和韧性，同时也提升了不锈钢的耐腐蚀性能。
综上所述，不锈钢的成分对其腐蚀和磁性的表现具有较大影响。
不锈钢的磁性不锈钢之所以被称为“不锈”，是因为它具有较好的耐腐蚀性能。
不锈钢螺丝的耐腐蚀性能通常与其成分有关，具有越高的镍含量，其耐腐蚀性能越高。
但与此同时，更高的镍含量也意味着更高的成本。
因此，为了平衡成本和性能需求，通常会在不锈钢中添加适量的铁元素，但这多少会影响不锈钢的磁性表现。
当不锈钢成分中的铁元素含量高于一定的阈值时，不锈钢会出现磁性。
虽然不锈钢螺丝的成分采用高镍低铁的超级不锈钢，但在生产过程中，由于各种因素的影响，比如淬火、热处理等，可能使部分钢材中铁元素超过阈值，导致不锈钢螺丝具有磁性。
此外，如果不锈钢螺丝受到高温处理或冷加工，也会对其磁性表现产生影响。
不锈钢的分类不锈钢按照其组织结构可分为奥氏体不锈钢、铁素体不锈钢和马氏体不锈钢三种类型。
其中，奥氏体不锈钢较为常见，因为其成分中含有足量的镍和不少于18%的铬，可以提供良好的耐腐蚀性和强度。
但是奥氏体不锈钢常常会出现铁素体相，使其磁性增强。
相比之下，马氏体不锈钢则具有更好的硬度和耐磨性，但耐腐蚀性能相对较差，因此常被应用于刀具和轴承等领域。
总结总之，虽然不锈钢因其良好的防腐性能和强度而被广泛应用，但不同种类的不锈钢因其成分、组织结构以及生产制造中的因素等都可能会影响其表现出的磁性。

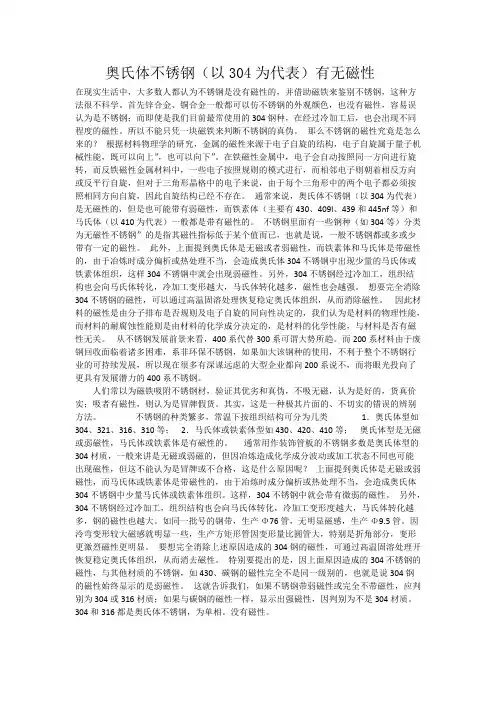

奥氏体不锈钢（以304为代表）有无磁性在现实生活中，大多数人都认为不锈钢是没有磁性的，并借助磁铁来鉴别不锈钢，这种方法很不科学。
首先锌合金、铜合金一般都可以仿不锈钢的外观颜色，也没有磁性，容易误认为是不锈钢；而即使是我们目前最常使用的304钢种，在经过冷加工后，也会出现不同程度的磁性。
所以不能只凭一块磁铁来判断不锈钢的真伪。
那么不锈钢的磁性究竟是怎么来的？根据材料物理学的研究，金属的磁性来源于电子自旋的结构，电子自旋属于量子机械性能，既可以向上”，也可以向下”。
在铁磁性金属中，电子会自动按照同一方向进行旋转，而反铁磁性金属材料中，一些电子按照规则的模式进行，而相邻电子则朝着相反方向或反平行自旋，但对于三角形晶格中的电子来说，由于每个三角形中的两个电子都必须按照相同方向自旋，因此自旋结构已经不存在。
通常来说，奥氏体不锈钢（以304为代表）是无磁性的，但是也可能带有弱磁性，而铁素体（主要有430、409l、439和445nf等）和马氏体（以410为代表）一般都是带有磁性的。
不锈钢里面有一些钢种（如304等）分类为无磁性不锈钢”的是指其磁性指标低于某个值而已，也就是说，一般不锈钢都或多或少带有一定的磁性。
此外，上面提到奥氏体是无磁或者弱磁性，而铁素体和马氏体是带磁性的，由于冶炼时成分偏析或热处理不当，会造成奥氏体304不锈钢中出现少量的马氏体或铁素体组织，这样304不锈钢中就会出现弱磁性。
另外，304不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工变形越大，马氏体转化越多，磁性也会越强。
想要完全消除304不锈钢的磁性，可以通过高温固溶处理恢复稳定奥氏体组织，从而消除磁性。
因此材料的磁性是由分子排布是否规则及电子自旋的同向性决定的，我们认为是材料的物理性能，而材料的耐腐蚀性能则是由材料的化学成分决定的，是材料的化学性能，与材料是否有磁性无关。
从不锈钢发展前景来看，400系代替300系可谓大势所趋。
而200系材料由于废钢回收面临着诸多困难，系非环保不锈钢，如果加大该钢种的使用，不利于整个不锈钢行业的可持续发展，所以现在很多有深谋远虑的大型企业都向200系说不，而将眼光投向了更具有发展潜力的400系不锈钢。

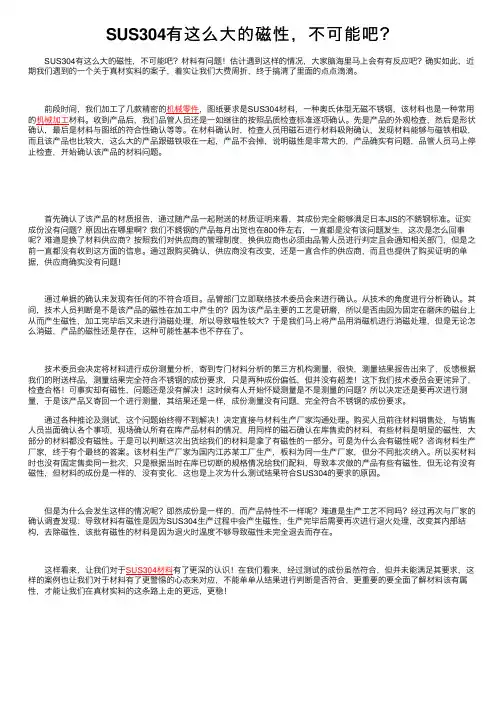

SUS304有这么⼤的磁性，不可能吧？SUS304有这么⼤的磁性，不可能吧？材料有问题！估计遇到这样的情况，⼤家脑海⾥马上会有有反应吧？确实如此，近期我们遇到的⼀个关于真材实料的案⼦，着实让我们⼤费周折，终于搞清了⾥⾯的点点滴滴。
前段时间，我们加⼯了⼏款精密的机械零件，图纸要求是SUS304材料，⼀种奥⽒体型⽆磁不锈钢，该材料也是⼀种常⽤的机械加⼯材料。
收到产品后，我们品管⼈员还是⼀如继往的按照品质检查标准逐项确认。
先是产品的外观检查，然后是形状确认，最后是材料与图纸的符合性确认等等。
在材料确认时，检查⼈员⽤磁⽯进⾏材料吸附确认，发现材料能够与磁铁相吸，⽽且该产品也⽐较⼤，这么⼤的产品跟磁铁吸在⼀起，产品不会掉，说明磁性是⾮常⼤的，产品确实有问题，品管⼈员马上停⽌检查，开始确认该产品的材料问题。
⾸先确认了该产品的材质报告，通过随产品⼀起附送的材质证明来看，其成份完全能够满⾜⽇本JIS的不銹钢标准。
证实成份没有问题？原因出在哪⾥啊？我们不銹钢的产品每⽉出货也在800件左右，⼀直都是没有该问题发⽣，这次是怎么回事呢？难道是换了材料供应商？按照我们对供应商的管理制度，换供应商也必须由品管⼈员进⾏判定且会通知相关部门，但是之前⼀直都没有收到这⽅⾯的信息。
通过跟购买确认，供应商没有改变，还是⼀直合作的供应商，⽽且也提供了购买证明的单据，供应商确实没有问题！通过单据的确认未发现有任何的不符合项⽬。
品管部门⽴即联络技术委员会来进⾏确认。
从技术的⾓度进⾏分析确认。
其间，技术⼈员判断是不是该产品的磁性在加⼯中产⽣的？因为该产品主要的⼯艺是研磨，所以是否由因为固定在磨床的磁台上从⽽产⽣磁性，加⼯完毕后⼜未进⾏消磁处理，所以导致嗞性较⼤？于是我们马上将产品⽤消磁机进⾏消磁处理，但是⽆论怎么消磁，产品的磁性还是存在，这种可能性基本也不存在了。
技术委员会决定将材料进⾏成份测量分析，寄到专门材料分析的第三⽅机构测量，很快，测量结果报告出来了，反馈根据我们的附送样品，测量结果完全符合不锈钢的成份要求，只是两种成份偏低，但并没有超差！这下我们技术委员会更诧异了，检查合格！可事实却有磁性，问题还是没有解决！这时候有⼈开始怀疑测量是不是测量的问题？所以决定还是要再次进⾏测量，于是该产品⼜寄回⼀个进⾏测量，其结果还是⼀样，成份测量没有问题，完全符合不锈钢的成份要求。

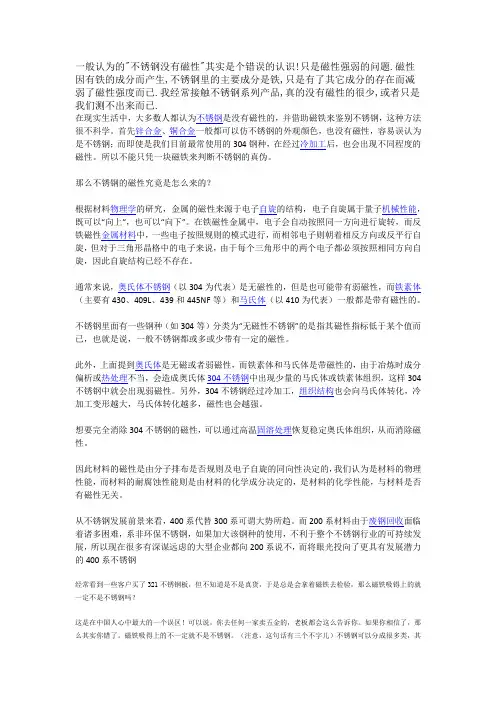

一般认为的"不锈钢没有磁性"其实是个错误的认识!只是磁性强弱的问题.磁性因有铁的成分而产生,不锈钢里的主要成分是铁,只是有了其它成分的存在而减弱了磁性强度而已.我经常接触不锈钢系列产品,真的没有磁性的很少,或者只是我们测不出来而已.在现实生活中，大多数人都认为不锈钢是没有磁性的，并借助磁铁来鉴别不锈钢，这种方法很不科学。
首先锌合金、铜合金一般都可以仿不锈钢的外观颜色，也没有磁性，容易误认为是不锈钢；而即使是我们目前最常使用的304钢种，在经过冷加工后，也会出现不同程度的磁性。
所以不能只凭一块磁铁来判断不锈钢的真伪。
那么不锈钢的磁性究竟是怎么来的？根据材料物理学的研究，金属的磁性来源于电子自旋的结构，电子自旋属于量子机械性能，既可以“向上”，也可以“向下”。
在铁磁性金属中，电子会自动按照同一方向进行旋转，而反铁磁性金属材料中，一些电子按照规则的模式进行，而相邻电子则朝着相反方向或反平行自旋，但对于三角形晶格中的电子来说，由于每个三角形中的两个电子都必须按照相同方向自旋，因此自旋结构已经不存在。
通常来说，奥氏体不锈钢（以304为代表）是无磁性的，但是也可能带有弱磁性，而铁素体（主要有430、409L、439和445NF等）和马氏体（以410为代表）一般都是带有磁性的。
不锈钢里面有一些钢种（如304等）分类为“无磁性不锈钢”的是指其磁性指标低于某个值而已，也就是说，一般不锈钢都或多或少带有一定的磁性。
此外，上面提到奥氏体是无磁或者弱磁性，而铁素体和马氏体是带磁性的，由于冶炼时成分偏析或热处理不当，会造成奥氏体304不锈钢中出现少量的马氏体或铁素体组织，这样304不锈钢中就会出现弱磁性。
另外，304不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工变形越大，马氏体转化越多，磁性也会越强。
想要完全消除304不锈钢的磁性，可以通过高温固溶处理恢复稳定奥氏体组织，从而消除磁性。
因此材料的磁性是由分子排布是否规则及电子自旋的同向性决定的，我们认为是材料的物理性能，而材料的耐腐蚀性能则是由材料的化学成分决定的，是材料的化学性能，与材料是否有磁性无关。

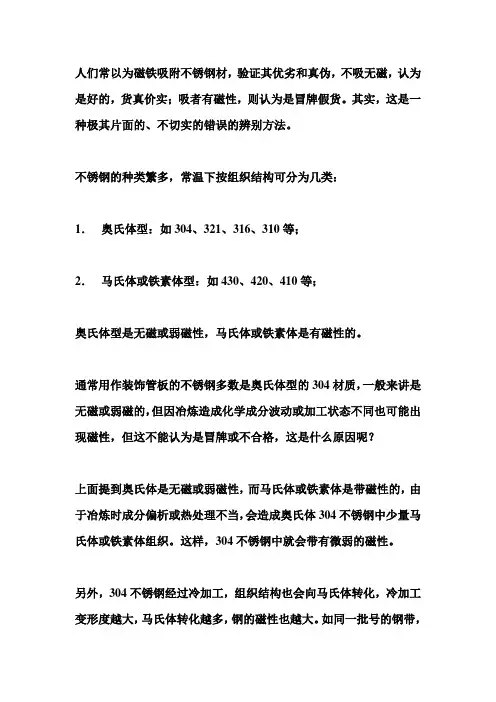

人们常以为磁铁吸附不锈钢材，验证其优劣和真伪，不吸无磁，认为是好的，货真价实；吸者有磁性，则认为是冒牌假货。
其实，这是一种极其片面的、不切实的错误的辨别方法。
不锈钢的种类繁多，常温下按组织结构可分为几类：1．奥氏体型：如304、321、316、310等；2．马氏体或铁素体型：如430、420、410等；奥氏体型是无磁或弱磁性，马氏体或铁素体是有磁性的。
通常用作装饰管板的不锈钢多数是奥氏体型的304材质，一般来讲是无磁或弱磁的，但因冶炼造成化学成分波动或加工状态不同也可能出现磁性，但这不能认为是冒牌或不合格，这是什么原因呢？上面提到奥氏体是无磁或弱磁性，而马氏体或铁素体是带磁性的，由于冶炼时成分偏析或热处理不当，会造成奥氏体304不锈钢中少量马氏体或铁素体组织。
这样，304不锈钢中就会带有微弱的磁性。
另外，304不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工变形度越大，马氏体转化越多，钢的磁性也越大。
如同一批号的钢带，生产Φ76管，无明显磁感，生产Φ9.5管。
因泠弯变形较大磁感就明显一些，生产方矩形管因变形量比圆管大，特别是折角部分，变形更激烈磁性更明显。
要想完全消除上述原因造成的304钢的磁性，可通过高温固溶处理开恢复稳定奥氏体组织，从而消去磁性。
特别要提出的是，因上面原因造成的304不锈钢的磁性，与其他材质的不锈钢，如430、碳钢的磁性完全不是同一级别的，也就是说304钢的磁性始终显示的是弱磁性。
这就告诉我们，如果不锈钢带弱磁性或完全不带磁性，应判别为304或316材质；如果与碳钢的磁性一样，显示出强磁性，因判别为不是304材质。
我们建议，购买不锈钢产品应选有信誉的厂家的产品，不要贪便宜，谨防上当。
304鉴别最简单方法嘿，你问 304 鉴别最简单方法啊？这 304 不锈钢还真得好好辨别辨别呢。
一种简单的方法就是用磁铁。
如果磁铁吸不住，那很可能就是 304 不锈钢。
为啥呢？因为 304 不锈钢属于奥氏体不锈钢，一般情况下是没有磁性的。
就像一个害羞的小姑娘，不喜欢被磁铁吸引。
不过这也不是绝对的哦，有些 304 不锈钢在加工过程中可能会产生微弱的磁性。
所以这个方法只能做个初步判断。
还可以看颜色。
304 不锈钢通常颜色比较亮，有点银白色的感觉。
要是颜色发暗或者有锈迹，那肯定就不是 304 啦。
就像你看一个人的脸色，健康的人脸色红润有光泽，生病的人脸色就不好看。
另外呢，可以用化学试剂。
有一种专门检测不锈钢的试剂，滴在上面看看有没有反应。
如果颜色不变，那就可能是304 不锈钢。
要是变色了，那就不是。
不过这个方法有点麻烦，还得买试剂。
就像你做化学实验一样，得准备好各种东西。
比如说有个人去买不锈钢餐具，他想知道是不是 304 的。
他就拿了一块小磁铁，在餐具上试了试，发现吸不住。
他心里有点高兴，觉得可能是 304 的。
然后他又仔细看了看颜色，挺亮的，银白色。
他就觉得差不多是 304 了。
不过他还是不放心，又去网上查了查其他的鉴别方法。
最后他觉得自己买的餐具应该是 304 不锈钢的。
所以说啊，鉴别 304 不锈钢有一些简单的方法，但也不是百分百准确。
要是想确定是不是 304，最好还是找专业的机构检测一下。
咋样，现在知道怎么鉴别 304 了吧？。
不锈钢封头为什么会有磁性
经常有客户会有这样的疑问，在使用不锈钢封头的时候为什么会有磁性呢？
当时客户定购的是304不锈钢封头，客户检测材质使用的工具是磁铁，而判断它是否是304
材质，吸者有磁性则认为是否合格。
不吸无磁性则认为合格，有磁性则材质就不合格。
其实这是一种极其片面的说法，也是一种判断错误的方法
用比较官方的说法是：由于奥氏体不锈钢在冲压加工过程中发生了变化，部分奥氏体转变为马氏体，而马氏体不锈钢是具有磁性的。
这种说法很多人可能都不太容易理解，什么奥氏体不锈钢、马氏体不锈钢呀！
那我们就用简单一点的来理解吧!一般封头厂家冲压封头的模具，都是球墨，也就是碳钢类
的，碳元素本身就有较强的磁性了，而封头的材质虽然是不锈钢的，当模具将不锈钢材料冲压成封头形状过程中，是需要巨大的压力才能冲压成形的，而在这个过程当中，铁的模具与不锈钢封头材料之间，造成了相互的冲压摩擦，就像静电本身是没有电的，但经过摩擦之后也会起电的原理是一样的。
所以不能用有无磁性这种方法来判断是否是304合格的不锈钢封头了，这是不科学的，但是要退去成形后的封头上的磁性也是有方法的，我们下次再来看看如何退磁吧！。
304不锈钢为什么也会有磁性2016-04-19不知道你是否疑惑过这样的问题：不锈钢是不是具有磁性呢，不锈钢还具有哪些其他特性？再接下来的文章里，我们来探索一下不锈钢的铁磁性、抗腐蚀性和热线处理性能。
不锈钢是否能够具有磁性？确实对于某些不锈钢是可以具有铁磁性的，但这个对不同牌号的不锈钢答案是不一样的。
其铁磁性主要是由不锈钢合金成分、晶体结构和冷加工过程决定的。
美国钢铁协会（AISI）根据不锈钢的合金成分和晶体结构将不锈钢分为100系列到600系列。
通常用到比较多的是300系列和400系列的不锈钢。
300系列不锈钢是由奥氏体的晶体结构组成，400系列的不锈钢主要是由铁素体和马氏体的晶体结构组成。
300系列的不锈钢中大概Cr含量为18%，Ni含量大概为8%。
因此，“18-8”系不锈钢就是大致是302-305,316,321和347这一系列不锈钢中Cr，Ni 的含量。
相比较而言，400系列的不锈钢的主要添加合金成分为铬（Cr）。
而CRES（Corrosion-Resistant Steel ）则被指代那些有防腐性能的钢。
什么类型的钢会具有磁性？在合金中，含有铬（Cr，chromium）这种成分都会导致不锈钢具有磁性的晶体结构。
而另一种金属镍（Ni，Nickel）则会抑制这种磁性的产生。
300系列的不锈钢具有的Ni含量使得大部分的不锈钢都不具有铁磁性。
而400系列的不锈钢由于缺乏Ni，而且其晶体结构与碳钢类似，这使得其很容易被磁化。
什么条件会导致非铁磁性物质具有磁化性质？不锈钢中的晶体结构如果具有与铁素体类似的的晶体结构，就会具有铁磁性。
而300系列的不锈钢，额外的Ni元素，改变了其晶体结构，转化为奥氏体结构。
而奥氏体的晶体结构则不具备铁磁性质。
但是当300系列的不锈钢受到冷加工之后，在加工变形区域其晶体结构会向具有铁磁特性方向转变，因而在此位置会表现出铁磁性，即能够被磁铁吸引。
总体来说，合金中的Ni含量越高，其奥氏体结构越稳定，其对冷加工中的晶体变化也越小。
不锈钢会有磁性吗，不锈钢为什么会有磁性？在日常生活中，有很多对不锈钢一知半解的人是通过有无磁性来判断不锈钢的，没有磁性的就是不锈钢，有磁性的则不是不锈钢，是不锈铁。
比如我们去超市购买不锈钢物品时，超市的售货员可能会告诉你同样的识别方法，甚至还会拿一块磁铁出来，让你亲目试一试。
其实，这是因为对不锈钢概念不清而产生的又一种误解。
从金属学角度来看，“钢”和“铁”仅仅在于碳含量的区别，和磁性无关。
事实上，常见不锈钢按金相组织特点分类，主要可分为奥氏体不锈钢马氏体不锈钢和铁素体不锈钢三类。
奥氏体不锈钢是应用范围最厂的不锈钢，它的含铬量约为18%，含镍量约为8%属于铬镍不锈钢，习惯上义称为18-8型不锈钢。
它的含碳量较低，由于镍的加人，经过固涪处理后，室温下其显微组织为单相奥氏体，通常是没有磁性的。
但因冶炼造成化学成分波动或加工状态不同也有可能出现磁性。
如O304不锈钢，由于冶炼时成分偏析或热处理不当，会出现少量的马氏体或铁素体组织。
这样，它就会带有微弱的磁性。
此外，304不锈钢经过冷加工后，可在钢内析出少量的马氏体组织，此时钢就会有一定磁性，且冷加工变形度越大，钢的磁性也越大。
马氏体不锈钢属于铬不锈钢，它的含碳量较高，经热处理后，能显著调整其力学性能。
因此，这类钢一般都要经过淬火、回火后才使用。
室温下，其显微组织为回火马氏体，具有强的铁磁性，如1Cr13、2Cr13、3Cr13 、4Cr13 、7Cr13等。
铁素休不锈钢也属于铬不锈钢，其含铬量一般大于为11.5% ,室温下，其显微组织为单相铁素休组织，即使将钢从室温加热到高温(900~1100℃ ) .其组织也不会发生显著变化。
这类钢也具有较强的铁磁性，代表的牌号有430等。
从上面的分析我们可以看出，用是否具有铁磁性来判定不锈钢材质的方法是不正确的。
首先，作为最常用的奥氏体不锈钢，比如304，它也是有可能有磁性的，其次，即使是马氏体或铁素体不锈钢，其耐腐蚀能力可能稍差，但综合考虑其价格和使用环境，只要使用得当，也是完全可以耐腐蚀的，是完完全全的不锈钢。
不锈钢的包辛格效应
包辛格效应是指在强磁场作用下，不锈钢表面出现的一种磁效应。
这种磁效应是由于不锈钢中的铁元素在强磁场下发生磁导率变化而引起的。
不锈钢中的主要合金元素是铬和镍，而铁的含量相对较少。
一般情况下，不锈钢是非磁性的，即在没有外部磁场的情况下，不锈钢不会具有明显的磁性。
然而，在强磁场的作用下，不锈钢会表现出一定的磁性。
包辛格效应是由于不锈钢中的铁元素在强磁场下发生磁导率变化而引起的。
强磁场会使得不锈钢内的铁元素磁化，从而使整个不锈钢表面也具有一定的磁性。
不过需要注意的是，包辛格效应并不会永久改变不锈钢的磁性，一旦磁场消失，不锈钢将恢复其原有的非磁性状态。
包辛格效应的具体原理还不完全清楚，但研究表明，它与不锈钢中的微观结构有关。
通过调整不锈钢的合金配比和冷加工处理等方法，可以改变不锈钢的包辛格效应。
在实际应用中，包辛格效应有时会给装配及材料测试带来一定的困扰，但通过合理设计和处理，可以减小包辛格效应带来的影响。
不锈钢为什么也会带磁?人们常以为磁铁吸附不锈钢材，验证其优劣和真伪，不吸无磁，认为是好的，货真价实；吸者有磁性，则认为是冒牌假货。
其实，这是一种极其片面的、不切实的错误的辨别方法。
不锈钢的种类繁多，常温下按组织结构可分为几类：1．奥氏体型：304、321、316、310等；2．马氏体或铁素体型：如430、420、410等；奥氏体型是无磁或弱磁性，马氏体或铁素体是有磁性的。
通常用作装饰管板的不锈钢多数是奥氏体型的304材质，一般来讲是无磁或弱磁的，但因冶炼造成化学成分波动或加工状态不同也可能出现磁性。
但这不能认为是冒牌或不合格，这是什么原因呢？上面提到奥氏体是无磁或弱磁性，而马氏体或铁素体是带磁性的，由于冶炼时成分偏析或热处理不当，会造成奥氏体304不锈钢中少量马氏体或铁素体组织。
这样，304不锈钢中就会带有微弱的磁性。
另外，304不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工变形度越大，马氏体转化越多，钢的磁性也越大。
如同一批号的钢带，生产Φ76管，无明显磁感，生产Φ9.5管。
因泠弯变形较大磁感就明显一些，生产方矩形管因变形量比圆管大，特别是折角部分，变形更激烈磁性更明显。
要想完全消除上述原因造成的304钢的磁性，可通过高温固溶处理开恢复稳定奥氏体组织，从而消去磁性。
特别要提出的是，因上面原因造成的304不锈钢的磁性，与其他材质的不锈钢，如430、碳钢的磁性完全不是同一级别的，也就是说304钢的磁性始终显示的是弱磁性。
这就告诉我们，如果不锈钢带弱磁性或完全不带磁性，应判别为304或316材质；如果与碳钢的磁性一样，显示出强磁性，因判别为不是304材质.由于近期镍价持续高位，304等Ni系不锈钢生产成本高昂，因此具备优良耐腐蚀性能与极具诱惑力的价格于一身的400系不锈钢产品的推广显得日趋迫切。
国内外各大不锈钢厂为了降低下游客户的生产成本，提高终端产品的市场竞争力，加大了无镍或低镍不锈钢材料的研发及推广力度。
３０４不锈钢为什么也会带磁人们常以为磁铁吸附不锈钢材，验证其优劣和真伪，不吸无磁，认为是好的，货真价实；吸者有磁性，则认为是冒牌假货。
其实，这是一种极其片面的、不切实的错误的辨别方法。
不锈钢的种类繁多，常温下按组织结构可分为几类：１．奥氏体型：如３０４、３２１、３１６、３１０等；２．马氏体或铁素体型：如４３０、４２０、４１０等；奥氏体型是无磁或弱磁性，马氏体或铁素体是有磁性的。
通常用作装饰管板的不锈钢多数是奥氏体型的３０４材质，一般来讲是无磁或弱磁的，但因冶炼造成化学成分波动或加工状态不同也可能出现磁性，但这不能认为是冒牌或不合格，这是什么原因呢？上面提到奥氏体是无磁或弱磁性，而马氏体或铁素体是带磁性的，由于冶炼时成分偏析或热处理不当，会造成奥氏体３０４不锈钢中少量马氏体或铁素体组织。
这样，３０４不锈钢中就会带有微弱的磁性。
另外，３０４不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工变形度越大，马氏体转化越多，钢的磁性也越大。
如同一批号的钢带，生产Φ７６管，无明显磁感，生产Φ９．５管。
因泠弯变形较大磁感就明显一些，生产方矩形管因变形量比圆管大，特别是折角部分，变形更激烈磁性更明显。
要想完全消除上述原因造成的３０４钢的磁性，可通过高温固溶处理开恢复稳定奥氏体组织，从而消去磁性。
特别要提出的是，因上面原因造成的３０４不锈钢的磁性，与其他材质的不锈钢，如４３０、碳钢的磁性完全不是同一级别的，也就是说３０４钢的磁性始终显示的是弱磁性。
这就告诉我们，如果不锈钢带弱磁性或完全不带磁性，应判别为３0４或316材质；如果与碳钢的磁性一样，显示出强磁性，因判别为不是３０４材质。
我们建议，购买不锈钢产品应选有信誉的厂家的产品，不要贪便宜，谨防上当。
不锈钢板理论重量计算公式理论重量计算公式：国内市场201不锈钢性能分析国内市场“201”名义销售的产品，基本上都是J4。
最近，在市场上采购了国内最大的五个生产“200”系列不锈钢企业生产的以“201”名义销售板材的样品，送到钢铁研究总院进行化学成分检验和点蚀性能检验，并与宝钢、太钢生产的409L、Cr13、439L、304进行了对比。
结果显示，在国内市场上销售的所有这些对外声称为“201”的产品，他们的成分都不符合国家或国际201的标准，Cr含量国家和国际标准是16%～18%，这些企业产品含量都不到15%；镍含量国家和国际标准是3.5%～5.5%，这些企业产品只有一家达到1.01%，其他含量都不到1%。
他们的成分与印度金达来的J4成分基本相同。
通过在中性氯化物(3.5%NaCl溶液)中的耐点蚀性能检验，这五个企业产品的耐点蚀性能远远低于304和439L,也全部低于Cr13,仅仅与409 L基本相当（详细资料见下表）。
根据以上资料，我们可以得出以下结论：1、目前市场上以“201”名义销售的产品，不是符合国家和国际标准的201，其实是J4。
2、他们的耐点蚀性能仅仅相当于409L。
3、前一阶段市场上以“201”名义销售的产品价格为每吨16500元（2B2mm），而409L为12200元。
购买性能基本相当的409L，用户每吨可节省4300元。
4、与409L相比，这些产品多用了宝贵的镍、铬、铜和锰等合金材料，扣除比409L少用的铌、钛等，每吨多用合金材料价值为4511元（以9月25日合金市场价计算）。
5、根据国际不锈钢论坛提供的资料，409、410是用来代替碳钢的材料，也就是说，它的耐蚀性能仅比碳钢高。
换言之，目前市场上以“201”名义销售的产品耐蚀性仅仅比碳钢高一些。
不锈钢的表面标识方法(No.1、2B、BA、NO4)在一般大气氧化环境下，不锈钢的腐蚀速率甚低，绝非完全不生锈，因为含铬(Cr)，在表面形成非常密单薄的氧化铬(Cr2O3)薄膜，可防止继续腐蚀生锈而得名。
其具有抗腐蚀性、抗氧化性、低热传导及加工性良好等特性。
原面：NO.1热轧後经热处理、酸洗者常用於一般之耐热耐蚀，如化学槽等，厚度较厚由2.0MM-8.0MM。
钝面：2D冷轧後经热处理、酸洗者，其材质柔软，表面呈银白色光泽，用於深冲压加工，如汽车构件、水管等。
雾面：2B冷轧後经热处理、酸洗，再以精轧加工使表面为适度之光亮者。
由於表面光滑，易於再研磨，使表面更加光亮，用途广泛，如餐具、建材等。
亮面：BA冷轧後经实施辉面热处理者，表面更为光亮，常用於电器、厨具及建装饰等。
毛丝面：HAIR LINE以适当粒度之研磨材料以造成连续条纹加工者，常用於建装饰如电梯、扶梯等，用途极广。
细砂：NO.4以粒度150-180号研磨材料加工者，常用於牛奶食品加工设备、医疗设备等。
粗砂：NO.3以粒度100-120号研磨材料加工者，常用於牛奶食品加工设备、厨房用具201不锈钢和202不锈钢成分性能介绍201不锈钢和202不锈钢成分性能介绍铬锰奥氏体不锈钢钢种（“标准的200 系列”）具有明确、系统、书面的技术性能规定和资料。
北美洲和印度多年的实践表明，在一些特定的用途下可以采用这种材料。
然而值得关注的是，近来在东南亚尤其是中国出现了大量使用一些新的更加经济的铬锰钢钢种的现象，这种钢种我们可以称之为“新200 系列”钢种。
这些新的钢种采用了不同的化学成份，主要表现为铬含量减少（≤15% ）以及镍含量极低。
某些情况下，这些钢种中还添加了铜元素如201。
另外，钢种中微量元素的含量可能很难控制。
这些“新200 系列”钢种生产和使用的扩大，与目前用户对这些产品缺乏足够了解和认识的现实很不适应。
因此,在使用者一味追求降低成本的错误指导思想下，或者在根本就完全忽视这些材料正常发挥性能所要求的工况条件的情况下，这些材料存在着被不恰当使用的危险性。
目前尚没有针对正确使用“新200 系列”钢种的国际标准和参考。
应当指出，某些所谓的“新200 系列”钢种的许多性能是很难和优质的传统不锈钢相提并论的，比如耐腐蚀性、成形性和焊接性能等。
众所周知，铬镍奥氏体不锈钢是没有磁性的,而恰恰“新200 系列”钢种也是没有磁性的，这就导致购买这种产品的用户误以为它们是铬镍奥氏体不锈钢。
事实上，现在市场上还存在着一些错标钢种的欺骗行为，这是对不锈钢产品的良好形象的严重威胁！对“新200 系列”钢种的担忧远不止这些。
很重要的一点就是其废钢回收过程中的问题，如不能妥善管理废钢的回收，我们将无法监察这种废钢混入其他种类废钢中。
不锈钢的成功基于产品质量高、使用寿命长、经久耐用等特点，失去了这些保证，无论是对最终用户、不锈钢制品企业，还是对于不锈钢生产厂，上述的各种危险性最终将演变成一场噩梦。
从提供长远解决方案出发，国际不锈钢论坛（ISSF）认为自身有责任组织产品用户和供货商之间的对话交流，帮助产品用户全面了解产品，进一步做出合理的选择。
所有ISSF 的成员单位均致力于维护不锈钢工业的利益，成员企业生产的产品质量始终应该是可信赖的。
任何用户在使用不锈钢产品之前均有必要将考虑采用钢种的性能，同钢材应用的自然条件和使用条件进行比较。
我们强烈建议最终用户在考虑使用200 系列钢种时，一定要向声誉好、专业知识丰富的供货商咨询，只有这样的供货商才能提供产地已知和可靠的优质产品，并提供公允的建议。
任何考虑使用200 系列钢种的地方都可以找到最适合的铬镍钢（300 系列）和铁素体钢（400 系列）产品作为替代。
注：“ISSF”均指位于比利时布鲁塞尔的“国际不锈钢论坛不锈钢牌号分组200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢型号 301—延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
型号 303—通过添加少量的硫、磷使其较304更易切削加工。
型号 304—通用型号；即18/8不锈钢。
GB牌号为0Cr18Ni9。
型号 309—较之304有更好的耐温性。
型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1]型号 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
400 系列—铁素体和马氏体不锈钢型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。
型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
型号 416—添加了硫改善了材料的加工性能。
型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。
也用于外科手术刀具，可以做的非常光亮。
型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。
良好的成型性，但耐温性和抗腐蚀性要差。
型号 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。
最常见的应用例子就是“剃须刀片”。
常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。
500 系列—耐热铬合金钢。
600 系列—马氏体沉淀硬化不锈钢。
型号 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。
不锈钢种类不锈钢可以按用途、化学成分及金相组织来大体分类。
以奥氏体系类的钢由18%铬-8%镍为基本组成，各元素的加入量变化的不同，而开发各种用途的钢种。
1．以化学成分分类：①． CR系列：铁素体系列、马氏体系列②． CR-NI系列：奥氏体系列，异常系列，析出硬化系列。
2．以金相组织的分类：①．奥氏体不锈钢②．铁素体不锈钢③．马氏体不锈钢④．双相不锈钢⑤．沉淀硬化不锈钢3．不锈钢的表面类别现在不锈钢的发展，已使不锈钢的耐蚀性、外观、加工性、强度等特性远远超过其它材料，而且，不锈钢的许多表面处理法，可以取得丰富多彩的颜色及形状，这为不锈钢的发展作出很大的贡献。
不锈钢制造过程中的表面处理法以及机械研磨表面处理法4．不锈钢的缺陷类别5．钢的分类方法5-1 按化学成分分类：◆碳素钢◆合金钢：低合金钢：合金元素≤5% 高合金钢：合金元素≥10% 中合金钢：合金元素5%—10%注：不锈钢为高合金钢。
5-2 按质量分类：① 普通钢② 优质钢③ 高级优质（A）④ 特级优质钢（E）5-3 按冶炼方法分类：◆平炉钢◆转炉钢◆电炉钢5-4 按用途分类：① C素结构钢如：45#② 合金结构钢如：40Cr③ C素工具钢如：T8④ 合金工具钢如：3Cr2W8V⑤ 弹簧钢如：60Si2Mn⑥ 轴承钢如：GCr15⑦ 不锈钢耐热钢⑧ 高速钢如：W18Cr4V5-5 按金相组织分类：① 按退火状态分:◆ 亚共析钢◆ 共析钢◆ 过共析钢◆ 莱氏体钢② 按退火状态：以不锈钢为例◆奥氏型：0Cr18Ni9（304）又称：18-8型◆马氏体：1Cr13 2 2Cr13 3Cr13 又称：Cr13型◆铁素体：1Cr17 Cr25Ti◆双相不锈钢（铁素体、奥示体双相）：如：3RE60 ◆沉垫固溶硬化不锈钢：0Cr17Ni7A1 用于导弹核工业2008年不锈钢新牌号标准注解近期国内钢厂发布了不锈钢新牌号标准，经过比较分析，新牌号与旧牌号标识上基本没有太大变动，主要的化学元素标识都没有变动，只有碳含量标识和个别钢种里面化学元素发生变动：1、碳（C）含量标识1) 旧牌号：Cr之前的数字表示碳的千份之几的含量。
