第十章数字地形图测绘方法-使用(第一部分)
- 格式：ppt
- 大小：3.13 MB
- 文档页数：49
下载文档原格式
合集下载
大比例尺数字地形图测绘ppt课件
程〕
1〔点号〕,99813.524〔X坐标〕,100012.622〔X坐 标〕,990.587〔高程〕, 2,99814.945,100019.304,990.863,
CASS测图软件数据格式
点号，地物代码，Y坐标，X坐标，高程 1,,3410073.6,37515842.4,54.40 2,,3410077.5,37515858.2,48.70 3,,3410072.6,37515882.8,38.40 4,,3410067.0,37515904.4,24.10 5,,3410062.8,37515921.7,16.00 6,,3410061.4,37515935.0,14.40 7,,3410059.9,37515956.8,13.20
〔5〕属性数据精度：描画每个地形要素特征
〔6〕逻辑一致性：指各要素相关位置应正确，并能 正确反映各要素的分布特点及密度特征。线段相交， 无悬挂或过头景象，面状区域必需封锁等。
〔7〕完备性：指各种要素不能有脱漏或反复景象， 数据分层要正确，各种注记要完好，并指示明确等。
〔8〕数字地形图模拟显示时，其线划应光滑、自然、 明晰、无抖动、反复等景象。符号应符合相应比例 尺地形图图式规定。注记应尽量防止压盖地物，其 字体、字大、字向等普通应符合地形图图式规定。
xi xi x yi yi y
然后，删除原来的图形，按新的坐标重新绘制图形， 并存入文件。 3. 旋转
有方向要求的独立符号、某些土质符号和植被符 号、注记，当其方向不合要求时，可以进展旋转。
旋转是围绕符号的定位点旋转。在选中旋转对象 后，给出方向线到适宜的位置。设旋转角为△α ， 那么图形各点新的坐标为
优点：野外作业效率高
缺陷：不直观，易于出 错
数字测图原理与方法课件 第十章数字地形图测绘方法-使用(第一部分)
字化测图等技术。 利用上述技术将采集到的地形数据传输到计算机，并由功能齐全的成图软 件进行数据处理、成图显示，再经过编辑、修改，生成符合国标的地形图。 最后将地形数据和地形图分类建立数据库，并用数控绘图仪或打印机完成地 形图和相关数据的输出。
（二）数字测图的基本过程
通过采集有关的绘图信息并及时记录在数据终端（或
（一）碎部点的描述 1）测点的三维坐标；
2）测点的属性，即点的特征信息（地貌点？地物
点？……）；有什么特征等； 3）测点的连接关系，按照这个连接关系，即可将 相关的点连成一个地物。
（二）地形要素编码
• 野外数据采集仅用全站仪或其它大地测量仪器测定碎部
点的位置（坐标）是不能满足计算机自动成图要求的，
第二节 数字测图系统
数字测图系统数字测图系统是以计算机为核心，
在外连输入、输出设备硬件和软件的支持下，
对地形空间数据进行采集、输入、成图、处理、
绘图、输出、管理的测绘系统。
（一）数字测图系统的分类
按输入方法可区分为
原图数字化数字成图系统，航测数字成图系统，野外数字测图
系统。 按硬件配置可区分为 全站仪配合电子手簿测图系统，电子平板测图系统等。 按输出成果内容可区分为
第十章 数字地形图测绘方法
第一节 数字测图概述
随着电子技术和计算机技术日新月异的发展及其在测绘领 域的广泛应用，20世纪80年代产生了电子速测仪、电子数 据终端，并逐步地构成了野外数据采集系统，将其与内外 业机助制图系统结合，形成了一套从野外数据采集到内业 制图全过程的、实现数字化和自动化的测量制图系统，人
一切地图图形都可以分解为点、线、面三种图形要素，
独立地物可以由地物定位点及其符号表示，线状地物、
（二）数字测图的基本过程
通过采集有关的绘图信息并及时记录在数据终端（或
（一）碎部点的描述 1）测点的三维坐标；
2）测点的属性，即点的特征信息（地貌点？地物
点？……）；有什么特征等； 3）测点的连接关系，按照这个连接关系，即可将 相关的点连成一个地物。
（二）地形要素编码
• 野外数据采集仅用全站仪或其它大地测量仪器测定碎部
点的位置（坐标）是不能满足计算机自动成图要求的，
第二节 数字测图系统
数字测图系统数字测图系统是以计算机为核心，
在外连输入、输出设备硬件和软件的支持下，
对地形空间数据进行采集、输入、成图、处理、
绘图、输出、管理的测绘系统。
（一）数字测图系统的分类
按输入方法可区分为
原图数字化数字成图系统，航测数字成图系统，野外数字测图
系统。 按硬件配置可区分为 全站仪配合电子手簿测图系统，电子平板测图系统等。 按输出成果内容可区分为
第十章 数字地形图测绘方法
第一节 数字测图概述
随着电子技术和计算机技术日新月异的发展及其在测绘领 域的广泛应用，20世纪80年代产生了电子速测仪、电子数 据终端，并逐步地构成了野外数据采集系统，将其与内外 业机助制图系统结合，形成了一套从野外数据采集到内业 制图全过程的、实现数字化和自动化的测量制图系统，人
一切地图图形都可以分解为点、线、面三种图形要素，
独立地物可以由地物定位点及其符号表示，线状地物、
地形测量(1)全套PPT
表示方法表示地物、地貌平面位置和高程的正形投影 图。 地形测图：用规定的符号、按一定的比例尺把地貌和 地物的形态、大小和相互关系精确地测绘到图纸上的 过程，称为地形测图。
二、公路带状地形图示例
主要表示了公路路线走向及里程、等高线、 高山、河流、村庄和曲线表等内容，还有一些 高程注记和各种各样的符号，这些符号都是按 《地形图图式》中的规定描绘的。
§10-2 平板仪测图过程概述
平板仪测图是测绘地形图的传统方法，其作业过程可 归纳如下：
1、明确测图任务、进行测区调查。包括明确测 图范围、大小，测图比例尺；收集测区已有的 测量成果和图纸资料，到实地进行踏勘，落实 已有成果的利用程度，以及了解测区与测图工 作有关的全部情况。
2、编写技术设计书。根据测图任务和对测区的调查 结果，制定切实可行的测图技术方案。重点内容是 首级控制的，加密控制及图根控制的实施方案及地 形图的施测方案。
大比例尺地形图：1:500、1:1000、1:2000、1:5000
一些不能用等高线表示的地方，如滑坡、 地物：地球表面的固定物体，如居民地、建门负责测绘，目前均用航空摄影测量方法成图。 地形图是指按一定的比例尺，用规定的符号和一定的表示方法表示地物、地貌平面位置和高程的正形投影图。
第十章 地形测量
§10-1地形图的基本概念及其分类
一、地形图
地物：地球表面的固定物体，如居民地、建筑 物、道路、河流、森林等称为地物。
地貌：地球表面各种高低起伏形态，如高山、深 谷、陡坎、悬崖峭壁、雨裂冲沟等称为地貌。
地物和地貌总称为地形。 地形图是指按一定的比例尺，用规定的符号和一定的
示。 地形测图：用规定的符号、按一定的比例尺把地貌和地物的形态、大小和相互关系精确地测绘到图纸上的过程，称为地形测图。
二、公路带状地形图示例
主要表示了公路路线走向及里程、等高线、 高山、河流、村庄和曲线表等内容，还有一些 高程注记和各种各样的符号，这些符号都是按 《地形图图式》中的规定描绘的。
§10-2 平板仪测图过程概述
平板仪测图是测绘地形图的传统方法，其作业过程可 归纳如下：
1、明确测图任务、进行测区调查。包括明确测 图范围、大小，测图比例尺；收集测区已有的 测量成果和图纸资料，到实地进行踏勘，落实 已有成果的利用程度，以及了解测区与测图工 作有关的全部情况。
2、编写技术设计书。根据测图任务和对测区的调查 结果，制定切实可行的测图技术方案。重点内容是 首级控制的，加密控制及图根控制的实施方案及地 形图的施测方案。
大比例尺地形图：1:500、1:1000、1:2000、1:5000
一些不能用等高线表示的地方，如滑坡、 地物：地球表面的固定物体，如居民地、建门负责测绘，目前均用航空摄影测量方法成图。 地形图是指按一定的比例尺，用规定的符号和一定的表示方法表示地物、地貌平面位置和高程的正形投影图。
第十章 地形测量
§10-1地形图的基本概念及其分类
一、地形图
地物：地球表面的固定物体，如居民地、建筑 物、道路、河流、森林等称为地物。
地貌：地球表面各种高低起伏形态，如高山、深 谷、陡坎、悬崖峭壁、雨裂冲沟等称为地貌。
地物和地貌总称为地形。 地形图是指按一定的比例尺，用规定的符号和一定的
示。 地形测图：用规定的符号、按一定的比例尺把地貌和地物的形态、大小和相互关系精确地测绘到图纸上的过程，称为地形测图。
《数字地形图的应用》课件
数字地形图的未来发展趋势
1 高精度地形数据
随着遥感技术和测绘技术 的不断发展，数字地形图 将提供更高精度的地形数 据。
2 智能分析与应用
借助人工智能和大数据分 析，将数字地形图应用于 更多领域，提供更智能化 的地形解决方案。
3 虚拟现实体验
数字地形图将与虚拟现实 技术结合，提供身临其境 的地形体验，为仿真模拟 和游戏开发提供支持。
数字地形图的应用
数字地形图是一种以数字形式表示地球表面地形的图像。它可以通过地形数 据和卫星遥感等信息制作而成，并在许多领域得到广泛应用。
什么是数字地形图
精确的三维模型
数字地形图使用地理信息系统技术，以精确的三维模型呈现地球表面的地形特征，包括山脉、 河流和湖泊等。
详细的地形信息
它提供了详细的地形信息，如高程、坡度、坡向和地形曲率，有助于人们深入了解地球表面 的变化和特征。
1
旅游景点选择
数字地形图可用于选择适合旅游的地形特征，帮助规划旅游线路和景点。
2
登山活动的难度和风险，确保安全顺利。
3
旅游资源保护
数字地形图可用于分析旅游资源的分布和可持续利用，保护旅游资源的环境和文 化价值。
数字地形图在科学研究中的意义
数字地形图在科学研究中发挥着重要作用，如气候模拟、地质演化研究、新物种发现等，为科学家提供有价值 的工具和数据。
数字地形图在环境保护中的应用
生态环境评估
通过数字地形图可以评估生态环 境的地形特征，为环境保护和生 态修复提供依据。
水资源管理
数字地形图可用于分析水资源的 分布和流动，帮助合理管理和保 护水资源。
海岸线管理
通过数字地形图可以分析海岸线 的地形起伏，指导海岸线管理和 防灾工作。
大比例尺数字地形图测绘 精选文档
? 编制技术计划 ? 图根控制测量与测站点测定 ?碎部点的数据采集与编码
利用全站仪或 GPS接收机进行观测，并自动记录 观测数据或经计算后的碎部点坐标，每个碎部点记 录通常有点号、观测值或坐标、符号码以及点之间 的连线关系码。
? 数据处理与图形文件生成 数据处理包括数据预处理、地物点的图形处理和
地貌点的等高线处理。
?水系及附属设施 ?境界、 ?地貌和土质、 ?植被。 用四位数字码组成。
×× ××
大小 类类 码码 ︵︵ 10 ～～ 99 ︶︶
一二 级级 码码 ︵︵ 00 ～～ 99 ︶︶
例如： 一般房屋代码为 2110 ， 简单房屋为 2120， 围墙代码为 2430， 大类码：2 — 居民地 小类码：1 — 房屋， 4 — 围墙 一级码：1 — 一般房屋， 2 — 简单房屋
数字地形图测绘
概述
一、数字测图 数字测图是对利用各种手段采集到的地面数据
进行计算机处理，而自动生成以数字形式储存在计 算机存储介质上的地形图的方法。根据采集数据的 手段不同，可分为 地面数字测图 ，数字摄影测量 和 地形图数字化 三种方法。
二、地面数字测图
1. 地面数字测图
地面数字测图是指对利用全站仪、 GPS接收机等 仪器采集的数据及其编码，通过计算机图形处理而 自动绘制地形图的方法。
? 地形图与测量成果报表输出 将数字地形图用磁盘存储和通过自动绘图仪绘制
地形图。
三、地形图数字化
将现有地形图数字化，实现 图—数转换并存入计 算机，由计算机综合处理，形成数字地形图。 主要方法 ：手扶跟踪数字化和扫描数字化
碎部点数据采集
一、野外数据采集与数据传输
? 全站仪模式
B A
? 全站仪数据通讯
利用全站仪或 GPS接收机进行观测，并自动记录 观测数据或经计算后的碎部点坐标，每个碎部点记 录通常有点号、观测值或坐标、符号码以及点之间 的连线关系码。
? 数据处理与图形文件生成 数据处理包括数据预处理、地物点的图形处理和
地貌点的等高线处理。
?水系及附属设施 ?境界、 ?地貌和土质、 ?植被。 用四位数字码组成。
×× ××
大小 类类 码码 ︵︵ 10 ～～ 99 ︶︶
一二 级级 码码 ︵︵ 00 ～～ 99 ︶︶
例如： 一般房屋代码为 2110 ， 简单房屋为 2120， 围墙代码为 2430， 大类码：2 — 居民地 小类码：1 — 房屋， 4 — 围墙 一级码：1 — 一般房屋， 2 — 简单房屋
数字地形图测绘
概述
一、数字测图 数字测图是对利用各种手段采集到的地面数据
进行计算机处理，而自动生成以数字形式储存在计 算机存储介质上的地形图的方法。根据采集数据的 手段不同，可分为 地面数字测图 ，数字摄影测量 和 地形图数字化 三种方法。
二、地面数字测图
1. 地面数字测图
地面数字测图是指对利用全站仪、 GPS接收机等 仪器采集的数据及其编码，通过计算机图形处理而 自动绘制地形图的方法。
? 地形图与测量成果报表输出 将数字地形图用磁盘存储和通过自动绘图仪绘制
地形图。
三、地形图数字化
将现有地形图数字化，实现 图—数转换并存入计 算机，由计算机综合处理，形成数字地形图。 主要方法 ：手扶跟踪数字化和扫描数字化
碎部点数据采集
一、野外数据采集与数据传输
? 全站仪模式
B A
? 全站仪数据通讯

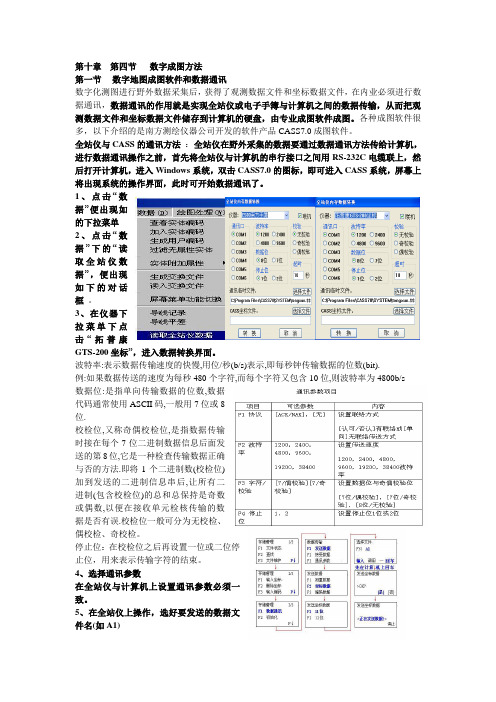

数字测图成图方法
第十章第四节数字成图方法第一节数字地图成图软件和数据通讯数字化测图进行野外数据采集后，获得了观测数据文件和坐标数据文件，在内业必须进行数据通讯，数据通讯的作用就是实现全站仪或电子手簿与计算机之间的数据传输，从而把观测数据文件和坐标数据文件储存到计算机的硬盘，由专业成图软件成图。
各种成图软件很多，以下介绍的是南方测绘仪器公司开发的软件产品CASS7.0成图软件。
全站仪与CASS的通讯方法：全站仪在野外采集的数据要通过数据通讯方法传给计算机，进行数据通讯操作之前，首先将全站仪与计算机的串行接口之间用RS-232C电缆联上，然后打开计算机，进入Windows系统，双击CASS7.0的图标，即可进入CASS系统，屏幕上将出现系统的操作界面，此时可开始数据通讯了。
1、点击“数据”便出现如的下拉菜单2、点击“数据”下的“读取全站仪数据”，便出现如下的对话框。
3、在仪器下拉菜单下点击“拓普康GTS-200坐标”，进入数据转换界面。
波特率:表示数据传输速度的快慢,用位/秒(b/s)表示,即每秒钟传输数据的位数(bit).例:如果数据传送的速度为每秒480个字符,而每个字符又包含10位,则波特率为4800b/s数据位:是指单向传输数据的位数,数据代码通常使用ASCII码,一般用7位或8位.校检位,又称奇偶校检位,是指数据传输时接在每个7位二进制数据信息后面发送的第8位,它是一种检查传输数据正确与否的方法.即将1个二进制数(校检位)加到发送的二进制信息串后,让所有二进制(包含校检位)的总和总保持是奇数或偶数,以便在接收单元检核传输的数据是否有误.校检位一般可分为无校检、偶校检、奇校检。
停止位：在校检位之后再设置一位或二位停止位，用来表示传输字符的结束。
4、选择通讯参数在全站仪与计算机上设置通讯参数必须一致。
5、在全站仪上操作，选好要发送的数据文件名(如A1)6、计算机上填入要保存的数据文件名,注意保存的路径和数据文件名的后缀(如D:\A1.dat)。
数字测图原理与方法 第十章数字地形图测绘方法-使用(第一部分)
第二节 野外数据采集
一、图根控制测量
• 测区高级控制点的密度不可能满足大比例尺测图的需要， 这时应布置相当数量的图根控制点，又称图根点，直接可 供测图使用。图根控制布设，是在各等级控制下加密，在 较小的独立测区测图时，图根控制可作为首级控制。
• 图根平面控制点的布设，可采用图根导线、图根三角、交 会方法和GPS RTK等方法。图根点的高程可采用图根水准 和图根三角高程测定。
1028
1029
（一）数字测图的基本思想
数字化测图（Digital Surveying Mapping，简称 DSM），一种全新的测绘 地形图方法。
从广义上说，数字化测图应包括：利用电子全站仪或其它测量仪器进行野 外数字化测图、利用手扶数字化仪或扫描数字化仪对传统方法测绘原图的数 字化；以及借助解析测图仪或立体坐标量测仪对航空摄影、遥感像片进行数 字化测图等技术。
• 3、数字摄影测量（航片数据采集）
以航空摄影获取的航空像片作为数据源，即利用测区的 航空摄影测量获得的立体像对，采用解析测图仪或全数 字化摄影测量系统采集地形特征点自动传输到计算机内， 经过软件处理，自动生成数字地形图，并由数控绘图仪 输出。这种测图方法称为航空数字测图。
（四）数据处理
• 数据处理主要包括数据传输、数据预处理、 数据转换、数据计算、图形生成、图形编 辑与整饰、图形信息的管理与应用等。经 过数据处理后，可产生平面图形数据文件 和数字地面模型文件。
1001
411B1
砖2
1002 411M1
1004
633B1
1021
633E1
1009 633B1
1008 633E1
1013 411B1
混3
1015 411E1 1014 411E1
数字化地形图测绘指导书(1)
广西经济职业学院毕业设计指导书设计题目：数字化地形测绘设计系部：建筑工程系专业：建筑工程技术、建筑工程管理、工程监理、给排水班级：11建筑工程技术1、2、3、4班，11建筑工程管理1、2班，11工程监理1班，11给排水工程技术1班设计时间：2013年8月26日-2013年9月20日（四周）编写: 林增召广西经济职业学院毕业设计指导书设计题目：广西经济职业学院部分校区数字化地形测绘设计1、本次设计的目的、时间、设计要求。
1.1目的：使学生对所学的测量知识进行综合复习，并运用到实践中，为以后的顶岗实习及工作打下基础。
1.3设计要求：能正确使用测量仪器，懂得测量工作程序，测量工作方法，能使用南方CASS绘图软件进行辅助，比例1：500地形图（数字地形测量），精度按相应的国家技术规范。
2、测区基本概况结合给定的图纸简述测区基本概况。
（地理位置、测区面积、交通情况），按实际情况划分测区。
3、有关规范的确定采用的技术规范A、《1:500 1:1000 1:2000地形图图式》（GB/T7929-1995）B、《数字测图规范》C、《城市测量规范》（CCJ 8—99）D、《工程测量规范》（GB 50026—2007）E、《国家三、四等水准测量规范》4、数字化地形测量1）野外巡视调查野外巡视调查是地形图修测工作中的一个重要环节，是对地物、地貌变化反映得充分与否、现势性体现得充分不充分的关键，作业组应重视巡视对照，对每个地方均要走到看到并测绘完全。
2）图根控制本测区测量范围内大部分为教学楼、行政楼、学生宿舍、教工宿舍，图根控制主要以闭合导线的形式加密图根导线。
测量中应注意：仪器应轻拿轻放，随时检查螺丝的松紧，并且必须有专人看护，确保设备的安全。
1．操作仪器是，无论是用电缆与仪器连接或是操作仪器上的按(旋)钮都不能用力过猛，以避免造成损坏。
2．迁站时，仪器和反光镜均须装箱后才能搬动。
3．各组员之间应团结协助，统筹安排。
数字测图完整版
二、地形图的分类按内容：普通地图专题图按比例尺：大比例尺：1：500---1：5000中比例尺：1：1万---1：10万小比例尺：1：20万---1：100万引：分幅：为了便于测绘、制作、管理和使用地形图，将地形图划分为适宜的单幅地形土，并进行系统编号，这项工作称为地形图的分幅与编号。
梯形：中、小比例尺：按经纬度矩形：大比例尺：按坐标线二、地形图图式1、地物符号：用来表示地物的类别、形状、大小及其位置。
比例符号：能按比例缩绘表示的：按几何形状描绘其边界，房屋、江河、森林、果园。
非比例符号：不能按比例缩绘：用地物符号表示在其中心位置控制点、独立树、烟囱等。
半比例符号：能半依比例缩绘：长度按比例尺缩绘，宽度以相应符号表示。
道路、河流、管道等。
引：控制测量：碎部测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。
地物特征点：交点、拐点、中心点地貌特征点：方向变化线、坡度变化线上的变换点。
传统测图：平板仪测图、经纬仪测图，根据碎部点的坐标手工绘制成图，周期长，精度低，适于小区域大比例尺测图。
航空摄影测量：航空摄影像片—内业制作，适于大面积地形测图数字测图：地面数字测图，数字摄影测图和地图数字化。
利用采集到的数据进行计算机处理，自动生成电子地图。
一、碎部点测量方法1、极坐标法在已知点上架设全站仪，观测已知测站点到碎部点的角度、距离，进而计算碎部点的平面直角坐标。
极角极径3）平板仪测图方法①安置平板仪：对点(对中)：使地面控制点与图上相应点在同一垂直线上。
整平：使平板表面水平。
定向：使图纸上已知方向线与实地方向线一致。
②测绘特征点：用照准仪直尺斜边紧贴图上的a点，照准碎部点上所立的尺子。
计算出碎部点与测站间的水平距离。
在直尺斜边上，根据计算的水平距离，按比例尺点出碎部点的位置。
③勾绘地物：按地物符号平滑连接。
4、航空摄影测量摄影测量：在不同的位置对同一物体进行摄影得到影像，然后用摄影测量内业仪器对影像进行处理，从而得到物体的坐标。
潘正风《数字测图原理与方法》笔记和课后习题(含真题)详解(计算机地图绘图基础)
第十章 计算机地图绘图基础10.1 复习笔记【知识框架】【重点难点归纳】一、基本图形显示1．坐标系（见表10-1-1）表10-1-1 坐标系坐标系 基本图形显示 点的裁剪 直线段的裁剪 二维图形裁剪 多边形的裁剪 圆弧和曲线的裁剪 独立符号的自动绘制 基本线型绘制 地形图地物符号的自动绘制 线状符号的自动绘制 平行线绘制 线状符号的绘制 多边形轮廓线内绘制晕线 面状符号的自动绘制 面状符号的绘制 网格法由距离加权平均求网格点高程 三角网法的三角网连接 在网格边上等高线点的平面位置 等高线的自动绘制 等高线点的寻找 在三角形边上等高线的平面位置 在网格上等高线点的追踪 在三角形网上等高线点的追踪 等高线的光滑 计算机地图绘图基础由下向上图10-1-1 计算机屏幕坐标系2．二维图形裁剪（1）点的裁剪在笛卡儿坐标系中，窗口左下角的坐标为，窗口右上角的坐标为若某一点的坐标为x、y，同时满足和，则该点在窗口内，否则在窗口外被裁掉。
（2）直线段的裁剪直线段的裁剪算法有多种，这里介绍编码裁剪算法。
这种方法由窗口的边界分成的9个区按一定的规则用四位二进制编码来表示。
这样，当线段的端点位于某一区时，该点的位置可以用其所在区域的四位二进制码来唯一确定，通过对线段两端点的编码进行逻辑运算，就可确定线段相对于窗口的关系。
（3）多边形的裁剪把整个多边形先相对于窗口的第一条边界裁剪，然后再把形成的新多边形相对于窗口的第二条边界裁剪，如此进行到窗口的最后一条边界，从而把多边形相对于窗口的全部边界进行了裁剪。
（4）圆弧和曲线的裁剪圆弧和曲线都可以用一组短的直线段来逼近，因此，圆弧和曲线的裁剪可采取对每一条短直线段的裁剪来实现对圆弧和曲线的裁剪。
二、地形图地物符号的自动绘制1．独立符号的自动绘制（1）首先建立表示这些符号特征点信息的符号库，独立符号特征点的数据采集是将图式上的独立符号和说明符号放大20倍绘在毫米格网纸上，进行符号特征点的坐标采集，采集坐标时均已符号的定位点作为坐标原点。
第十章 数字地形图的测绘
数字测图的作业模式
目前可分为数字测记模式和电子平板测绘模式两种： 数字测记模式是一种野外数据采集、室内成图的作 业方法，根据野外数据采集硬件设备的不同，可将其进 一步分为全站仪数字测记模式和RTK GPS数字测记模 式。 电子平板测绘模式就是全站仪＋便携机＋相应测图 软件实施的外业测图模式。这种模式用便携机（笔记本 电脑）的屏幕模拟测板在野外直接测图，即把全站仪测 定的碎部点实时地展绘在计算机屏幕（模拟测板）上， 用软件的绘图功能边测边绘。
23
以GPT-2000全站仪为例：
按MENU键，仪器进入特 殊模式，显示主菜单：
ＭＥＮＵ 1/3 F1：DATA COLLECT F2：LAYOUT F3：MEMORY MGR.
P↓
按F1（DATA COLLECT）键，仪器进入数据采集 工作状态；按F3（MEMORY MGR．），进入内 存管理工作状态。
5
6
数字地图的概念
它是以数字形式存储在磁盘或光盘 上，用以表达地物、地貌特征点的空间集 合形态。它需要通过专用的计算机软件对 这些数字进行显示、读取、检索、分析。 数字地图上可以表示的信息量远大于普通 地图。
7
数字地图的特点：
1.数字地图是数据矢量图，它是以数字坐标表示地物和地貌点的空间位置。它还可 供GIS(地理信息系统)建库使用。 2.数字地图进行分层贮存与管理。它可以将多种图合在一起，也可以将地形图进行 分层显示与输出，从而形成各种功能不同、用途不同的多品种地图；数字地 图可以非常方便地对地图的内容进行任意形式的要素组合、拼接，形成新的 地图；它还可以很方便地与卫星影象、航空照片、其它电子地图和其它信息 数据库进行整合、拟合、挂接显示等，生成各种类别的新型地图。 3.数字地图信息量大。它可以包含所有地表和地下的全部空间信息，还可以将与空 间位置有关的非图形信息一起在信息系统中进行管理。 4.数字地图可以利用数字地图记录的信息，派生新的数据。如地图上等高线表示地 貌形态，但非专业人员很难看懂，利用数字地图的等高线和高程点可以生成 数字高程模型，将地表起伏以数字形式表现出来，可以直观立体地表现地貌 形态。这是普通地形图不可能达到的表现效果。 5.数字地图易于修改，可极大的缩短成图时间，进行局部更新和修测速度快而且方 便，使得数字地图有良好的现势性。 6.可以输出不同比例尺和不同图幅大小的地图。数字地图并不是以某一固定比例尺 和固定的图幅大小来贮存一幅地图，它是以数字形式贮存的1：1数字地图， 可以根据用户的需要，输出不同比例尺和不同图幅大小的地图。 7.数字测图自动化的效率高，劳动强度小，错误(读错、记错、展错)几率小，绘得 的地形图精确、美观、规范，原始测量数据的精度毫无损失，从而获得高精 度(与仪器测量同精度)的测量成果。数字地形图最好地(无损地)体现了外业 测量的高精度，在绘图和保存方面没有精度损失。 8.数字地图的缺点是：一次进行大面积的数字测图，耗用的资金多；各种成图软件 8 不通用，对用图带来麻烦。
