差压式流量计常见故障及排除差压式流量计是一种广泛应用于工业领域的流量测量仪器，其工作原理是利用流体在管道中流动时所产生的压差来计算流量。
然而，在长时间使用和操作过程中，差压式流量计也可能会出现一些故障，下面将针对常见的故障及其排除方法做一简要的介绍。
常见故障1.泄漏：泄漏是差压式流量计最常见的故障之一。
其引起原因可能是密封件损坏、管道安装不良、管道材料老化或温度骤变等。
泄漏会直接影响到流量计的准确度和稳定性。
2.压力失控：如果在管道中,出现流量突变或者管道卡塞的情况下，压力可能会失控，这种情况下，差压式流量计的测量范围将变得模糊，不稳定。
而这种现象则会立刻影响到管道中流体的稳定性。
3.粘液和沉积物：当流体的粘度较高时，会形成粘液，当流体中含有颗粒状的物质、沉积物或其他固体物质时，会在管道内发生堵塞现象，会阻止流体的正常流动，给差压式流量计带来极大的压力。
4.电气问题：差压式流量计还有可能会遇到一些电气问题，比如测量电路出现短路，传感器损坏或者额定电源缺少等异常问题。
排除方法1.对泄漏问题的排除：首先需要检查管道的安装过程，是否松动或截面不合格，并检查所有管道连接部件的紧固状况。
检查管道所有接口处和笔直度,特别是在转弯处。
而针对缺少密封件造成的泄漏，则需要更换裂口或热气门。
2.对压力失控问题的排除：对压力失控问题，可以适当提高管道的供水流量，保持管道的稳定泵送流动。
此时建议检查所有供水管道连接处和所有其他关节的紧固状况,防止流体因闸门关闭或管道阻塞等原因停留在某个位置，或许淤积沉殿在管道内。
3.对粘液和沉积物问题的排除：对于粘液和沉积物问题，首先需要检查管道原料的质地名称和粘性分类。
一旦发现管道中含有粘液或颗粒物质，必须及时清理，并采用配合的机械设备对管道内部进行清洗和刮除。
4.对电气问题的排除：当出现电气问题时，首先需要检查传感器的设备性能是否正常，是否存在不易察觉的损坏，也需要检查测量电路是否短路或耗能过高。
超声波流量计五种常见故障解决方法及工作原理超声波流量计五种常见故障解决方法超声波流量检测技术是近年来快速进展起来的新技术，它利用超声波在流体中传播所载的流体流速信息来测量流体流量。
与传统的涡街、电磁等流量计相比，超声波流量计具有非接触、无压损、精度高、造价低、结构简单、测量范围宽等特点。
尤其是超声波流量计体积小、造价与口径无关，它解决了工业测量中大口径测量设备制造、运输困难和造价高的突出问题，使它特别适合临时管道、大口径管道的流量测量，在工业供水系统中得到了广泛应用。
常见的故障有以下五种，分别来分析下。
一、读数不稳定变化猛烈原因分析：安装超声波流量传感器的管道振动大或存在更改流态装置（如流量计安装在调整阀、泵、缩流孔的下流）。
解决方法：将流量传感器改装在阔别振动源的地方或移至更改流态装置的上游。
二、读数不精准，误差大原因分析：1、超声波流量计传感器装在水平管道的顶部和底部的沉淀物干扰超声波信号。
解决方法：将传感器装在管道两侧。
2、超声波流量计传感器装在水流向下的管道上，管内未充分流体。
解决方法：将传感器装在充分流体的管段上。
3、存在使流态强列烈波动的装置如：文氏管、孔板、涡街流量计、涡轮番量计或部分关闭的阀门，正好在传感器发射和接收的范围内，使读数不精准。
解决方法：将传感器装在阔别上述装置的地方，传感器上游距上述装置30D，下游距上述装置10D或移至上述装置的上游。
4、超声波流量计输入管径与管道内径不匹配。
解决方法：修改管径，使之匹配。
三、传感器是好的，但流速偏低或没有流速原因分析:1、由于管道外的油漆、铁锈未清除干净。
解决方法：重新清除管道，安装传感器。
2、管道面凹凸不平或超声波流量计安装在焊接缝处。
解决方法：将管道磨平或阔别焊缝处。
3、管道圆度不好，内表面不光滑，有管衬式结垢。
若管材为铸铁管，则有可能显现此情况。
解决方法：选择钢管等内表面光滑管道材质或衬的地方。
4、被测介质为纯洁物或固体悬浮物过低。
电磁流量计常见故障及排除方法电磁流量计是利用法拉第电磁感应定律制作成的一种测量导电液体体积流量的仪表.它的基本原理是法拉第电磁感应定律,即导体在磁场中切割磁力线运动时在其两端产生感应电动势。
目前,电磁流量计应用领域广泛。
在使用过程中，会出现一些故障.因此，如何提高电磁流量计的测量准确性，延长使用寿命以及对发生的故障及时准确的判断处理,是保证生产正常运行的基础.电磁流量计在运行中会产生的故障有两种：一是仪表本身的故障，即仪表结构件或元器件损坏引起的故障；二是由外部原因引起的故障,如安装位置、被测介质沉积和结垢等。
本文就这两类故障进行分析.一、仪表无流量输出1、原因分析这类故障在使用过程中较为常见，原因一般有:（1）仪表供电不正常；(2)电缆连接不正常；（3）介质流动状况不符合安装要求；(4）传感器零部件损坏或内衬有附着层;（5）转换器元器件损坏。
2、解决方案（1)确认已接入电源，检查电源线路板输出各路电压是否正常，或尝试置换整个电源线路板，判别其好坏.（2）检查电缆是否完好，连接是否正确。
（3)检查被测介质流动方向和管内介质是否充满。
对于能正反向测量的电磁流量计，若方向不一致虽可测量，但设定的显示流量正反方向不符，必须改正。
若拆传感器工作量大，也可改变传感器上的箭头方向和重新设定显示仪表符号。
管道未流满介质主要是传感器安装位置不当引起的,应在安装时采取措施，严格按安装要求安装,避免造成管道内介质不满管。
(4）检查变送器内壁电极是否覆盖有介质结疤层,对于容易结疤的测量介质,要定期进行清理.(5）若判断为是转换器元器件损坏引起的故障，更换损坏的元器件即可。
二、输出数值波动1、原因分析造成此类故障大多是由测量介质或外界环境的影响造成的，如强磁场、强电磁波因此安装时一般都注意到要远离强磁场。
电磁流量计应符合电磁兼容性要求，在规定辐射电磁场环境下正常工作，不会在该环境下造成仪表性能下降或工作不正常。
另外强无线电波和管道上杂散电流也可能成为干扰源。
流量计说明书流量计是一种用来测量液体或气体在管道中流动速度的仪器，它具有精确测量、稳定性好、使用方便等特点。
本说明书将详细介绍流量计的使用方法、操作步骤以及注意事项，以便用户能够正确、有效地使用流量计。
一、产品简介流量计是一种基于流体动力学原理制作而成的仪器，它采用了先进的传感技术和自动化控制技术，能够准确、精确地测量流体的流速。
流量计是工业生产过程中广泛应用的一种仪器，它可以帮助用户实现流体管道的监测、控制和调节，从而提高生产效率。
二、流量计的使用方法1. 准备工作在使用流量计之前，需要确认流量计的型号、规格和安装位置是否符合要求。
同时，还需检查流量计的外观是否完好，有无损坏或污垢。
如果有损坏或污垢，应及时清洗或更换。
2. 安装流量计将流量计按照要求正确安装在管道上，并注意连接的紧固程度。
安装时应注意避免弯曲、损坏或挤压传感器。
3. 接通电源将流量计的电源线连接到电源插座上，并确保电源线连接稳固。
在接通电源之前，要阅读并理解流量计的电气连接图，确保正确连接。
4. 设置参数根据实际需要，通过流量计的操作界面设置相应的参数，包括流速单位、报警值、输出信号等。
在设置参数时，应仔细阅读产品说明书，确保操作正确。
5. 启动流量计接通电源后，按照流量计的操作说明进行启动操作。
启动时要注意阀门的开关和流量计的指示灯状态，确保流量计正常工作。
6. 监测流量启动流量计后，可以通过液晶显示屏或其他指示装置实时监测流量变化。
在监测过程中，应注意观察流量计的指示，避免超过量程或出现异常情况。
7. 停止使用在使用完毕后，应及时停止流量计的运行，关闭电源。
同时进行相应的维护工作，保证流量计的正常使用寿命。
三、注意事项1. 使用环境：流量计适用于室内使用，不适宜在潮湿、高温或极寒的环境中使用。
2. 清洁保养：定期检查流量计的工作状态，如发现异常情况应及时清洁或进行维修。
避免污水、灰尘等污染物对流量计的影响。
3. 防雷保护：在雷电天气时，应及时切断流量计的电源，以免被雷击损坏。
常见几种流量计的工作原理、接线、安装知识、参数调整方法（一）知道流量计检修存在的风险及防范措施。
风险辨识：1.余压伤人2.未断电就检修导致人体触电（电源为AC220V的电磁流量计），仪表损坏，控制柜电源跳闸等。
3.影响生产的控制。
防范措施：1.切断物料来源，卸压后开始检修 2.若需进行更换电路板等操作，须对流量计进行断电方可开始检修。
3.联系岗位主操及生产车间管理人员，落实工艺安全措施后检修。
（二）知道我厂使用的各种流量计的类型及其工作原理1.知道氮肥厂使用的流量计类型：（1）电磁流量计。
如精醇岗位中间槽处粗醇产量流量计、粗醇入料流量计等（2）涡街流量计。
如常压塔采出流量计、全低变蒸汽流量计（3）金属浮子流量计（4）差压式流量计如脱碳变换气流量计、粗醇渗透气流量计等（5）质量流量计。
如球罐加氨、售氨流量计、精醇售醇流量计等。
2.知道各种流量计的测量原理。
（1）知道电磁流量计的工作原理电磁流量计所依据的基本理论是法拉第电磁感应定律。
当导体切割磁力线运动时，导体内将产生感应电动势。
根据该原理，可测量管内流动的导电流体的体积，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势。
（2）知道涡街流量计的工作原理在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡(如图所示)，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。
（3）知道金属浮子流量计的工作原理：被测介质自下而上流经测量管时，浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在第一位置，浮子位置的高低即对应着被测介质流量的大小。

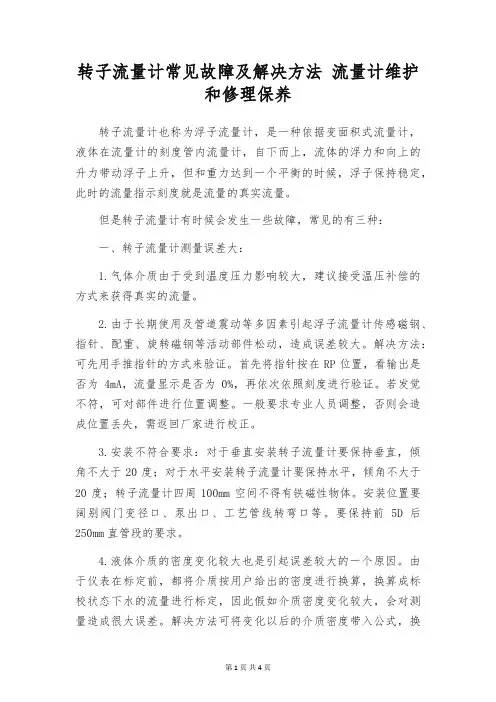

转子流量计常见故障及解决方法流量计维护和修理保养转子流量计也称为浮子流量计，是一种依据变面积式流量计，液体在流量计的刻度管内流量计，自下而上，流体的浮力和向上的升力带动浮子上升，但和重力达到一个平衡的时候，浮子保持稳定，此时的流量指示刻度就是流量的真实流量。
但是转子流量计有时候会发生一些故障，常见的有三种：一、转子流量计测量误差大：1.气体介质由于受到温度压力影响较大，建议接受温压补偿的方式来获得真实的流量。
2.由于长期使用及管道震动等多因素引起浮子流量计传感磁钢、指针、配重、旋转磁钢等活动部件松动，造成误差较大。
解决方法：可先用手推指针的方式来验证。
首先将指针按在RP位置，看输出是否为4mA，流量显示是否为0%，再依次依照刻度进行验证。
若发觉不符，可对部件进行位置调整。
一般要求专业人员调整，否则会造成位置丢失，需返回厂家进行校正。
3.安装不符合要求：对于垂直安装转子流量计要保持垂直，倾角不大于20度；对于水平安装转子流量计要保持水平，倾角不大于20度；转子流量计四周100mm空间不得有铁磁性物体。
安装位置要阔别阀门变径口、泵出口、工艺管线转弯口等。
要保持前5D后250mm直管段的要求。
4.液体介质的密度变化较大也是引起误差较大的一个原因。
由于仪表在标定前，都将介质按用户给出的密度进行换算，换算成标校状态下水的流量进行标定，因此假如介质密度变化较大，会对测量造成很大误差。
解决方法可将变化以后的介质密度带入公式，换算成误差修正系数，然后再将流量计测出的流量乘以系数换成真实的流量。
二、转子流量计指针抖动：1.细小指针抖动：一般由于介质波动引起。
可接受加添阻尼的方式来克服。
2.中度指针抖动：一般由于介质流动状态造成。
对于气体一般由于介质操作压力不稳造成。
可接受稳压或稳流装置来克服或加大转子流量计气阻尼。
3.猛烈指针抖动：紧要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与转子流量计实际的状态不符，有较大差异造成转子流量计过量程。
20种流量计工作原理及常见故障分析本文将介绍20种常见的流量计工作原理及其可能的故障分析。
流量计是用于测量液体或气体流量的设备，广泛应用于工业和科学领域。
了解不同类型流量计的工作原理以及可能的故障情况，对于维护和故障排查都非常有帮助。
1. 机械流量计机械流量计通过测量流体通过一个旋转或移动的机械部件来计量流量。
常见机械流量计包括涡轮流量计、阀盘流量计和液体堰流量计等。
可能的故障分析包括机械部件磨损、堵塞或卡住。
2. 磁性流量计磁性流量计利用流体中导电性物质的运动来测量流量。
通过应用一个磁场，测量液体中的电信号可以确定流量。
故障分析包括电磁线圈损坏、导电性物质浓度变化和磁场干扰等。
3. 质量流量计质量流量计通过测量物质的质量来计量流量，而不是通过测量体积。
常见的质量流量计包括热式质量流量计和压差式质量流量计。
故障分析包括传感器损坏、温度变化和压力波动等。
4. 超声波流量计超声波流量计利用超声波在流体中的传播速度来测量流量。
通过发送和接收超声波脉冲，可以计算流体的流速和体积。
故障分析包括传感器故障、气泡或颗粒物的干扰和温度变化等。
5. 压差流量计压差流量计通过测量流体通过管道时产生的压差来计量流量。
常见的压差流量计包括孔板流量计、流量喇叭和节流装置等。
故障分析包括管道堵塞、压差计损坏和压力波动等。
6. 热式流量计热式流量计利用流体通过一个加热元件时，该加热元件附近的温度变化来测量流量。
故障分析包括传感器损坏、温度变化和流体成分变化等。
7. 压力式流量计压力式流量计通过测量流体通过管道时产生的压力来计量流量。
常见的压力式流量计包括涡街流量计、差压流量计和泊松式流量计等。
故障分析包括传感器故障、管道泄漏和压力波动等。
8. 温度式流量计温度式流量计利用热量传导的原理来测量流体的流量。
通过测量流体通过一个加热元件时的温度变化来计算流速。
故障分析包括加热元件损坏、温度传感器故障和流体性质变化等。
9. 激光式流量计激光式流量计利用激光束在流体中的传播速度来测量流量。

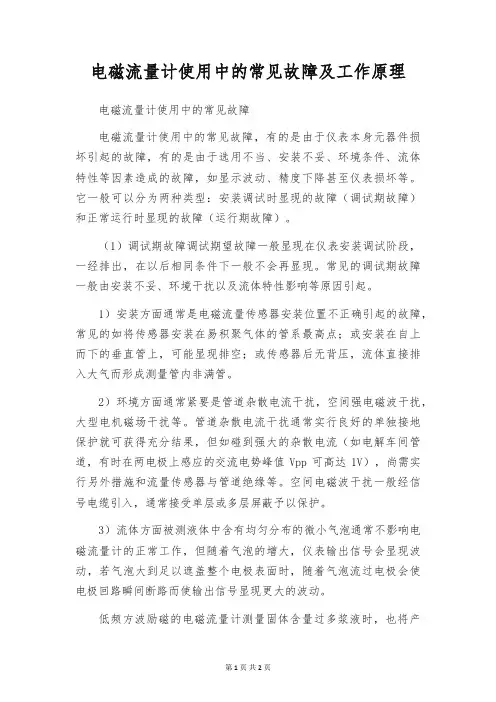

电磁流量计使用中的常见故障及工作原理电磁流量计使用中的常见故障电磁流量计使用中的常见故障，有的是由于仪表本身元器件损坏引起的故障，有的是由于选用不当、安装不妥、环境条件、流体特性等因素造成的故障，如显示波动、精度下降甚至仪表损坏等。
它一般可以分为两种类型：安装调试时显现的故障（调试期故障）和正常运行时显现的故障（运行期故障）。
（1）调试期故障调试期望故障一般显现在仪表安装调试阶段，一经排出，在以后相同条件下一般不会再显现。
常见的调试期故障一般由安装不妥、环境干扰以及流体特性影响等原因引起。
1）安装方面通常是电磁流量传感器安装位置不正确引起的故障，常见的如将传感器安装在易积聚气体的管系最高点；或安装在自上而下的垂直管上，可能显现排空；或传感器后无背压，流体直接排入大气而形成测量管内非满管。
2）环境方面通常紧要是管道杂散电流干扰，空间强电磁波干扰，大型电机磁场干扰等。
管道杂散电流干扰通常实行良好的单独接地保护就可获得充分结果，但如碰到强大的杂散电流（如电解车间管道，有时在两电极上感应的交流电势峰值Vpp可高达1V），尚需实行另外措施和流量传感器与管道绝缘等。
空间电磁波干扰一般经信号电缆引入，通常接受单层或多层屏蔽予以保护。
3）流体方面被测液体中含有均匀分布的微小气泡通常不影响电磁流量计的正常工作，但随着气泡的增大，仪表输出信号会显现波动，若气泡大到足以遮盖整个电极表面时，随着气泡流过电极会使电极回路瞬间断路而使输出信号显现更大的波动。
低频方波励磁的电磁流量计测量固体含量过多浆液时，也将产生浆液噪声，使输出信号产生波动。
测量混合介质时，假如在混合未均匀前就进入流量传感进行测量，也将使输出信号产生波动。
电极材料与被测介质选配不当，也将由于化学作用或极化现象而影响正常测量。
应依据仪表选用或有关手册正确选配电极材料。
（2）运行期故障运行期故障是电磁流量计经调试并正常运行一段时期后显现的故障，常见的运行期故障一般由流量传感器内壁附着层、雷电打击以及环境条件变化等因素引起。
蒸汽流量计常见故障和解决方案蒸汽流量计作为工业生产中的重要仪器装置，主要用于测量工业上的气体或液体等流体的质量或体积流量。
在使用过程中，蒸汽流量计也容易出现一些故障问题，影响生产效率和质量。
本文将针对常见的故障进行分析和解决方案的介绍。
故障一：零点不稳由于蒸汽流量计是基于热效应原理测量的流量信号，因此在初始状态下要保持零点的稳定比较困难。
如果零点不稳，会导致误差增大。
解决方案1.进行封闭和注入量测试，清理管路和计量传感器，使其保持正常工作状态。
2.检查流量计的安装情况，如果安装不当，应重新安装。
故障二：测量不准测量不准是蒸汽流量计出现的另一种常见故障，这也是使用蒸汽流量计时需要重点关注的问题。
解决方案1.检查管路中是否有气体或杂质，必要时需要清理管路。
2.检查测量传感器和电缆状态，如果出现损坏或老化，需要及时更换。
3.检查流量计的灵敏度是否正确。
如果不准确，可以进行常温校准。
故障三：仪表显示不清蒸汽流量计显示不清，甚至根本不能显示的情况时常出现，这需要及时进行维护处理。
解决方案1.检查仪表的接线是否正确，必要时需要重新安装并接线。
2.清洗仪表开关和按钮等部分，确保仪表正常运行。
故障四：温度控制失效随着使用时间的延长，蒸汽流量计的温度控制也容易出现失效现象，影响仪表的正常工作。
解决方案1.检查仪表的温度控制部件是否正常，如失效或损坏需要及时更换。
2.清洗仪表的温度传感器，确保其正常工作。
故障五：流量计动态不平稳流量计动态不平稳也是蒸汽流量计常见的故障之一，这会影响测量精度。
解决方案1.仔细检查流量计的安装位置和管路状态，确保流量计安装在管路上。
2.检查流量计传感器是否敏感，调整使其稳定且准确。
总结以上就是蒸汽流量计常见故障的解决方案，当出现此类问题时，应该及时进行维修处理，以确保蒸汽流量计正常运行，减少不必要的影响和损失。
流量计的常见故障及解决方法流量计是工业生产中常见的检测仪器，用于测量流体的流量。
它广泛应用于化工、冶金、石油、制药、食品等行业的流量检测。
然而，由于使用环境的复杂性和设备长期运行的磨损，流量计也会出现一些故障。
本文将介绍一些流量计的常见故障及解决方法。
一、读数不稳定流量计出现读数不稳定的原因有很多，主要包括以下几个方面：1.传感器故障：传感器信号受到干扰或损坏，导致读数不稳定。
解决方法：更换传感器。
2.流体振荡：流体本身的振动会影响读数的稳定性，如管道内有气泡、泡沫等。
解决方法：更改流体的物理状态，如增大管径、减小流速、增加设备降噪器等。
3.电源问题：过高或过低的电源电压都会导致读数不稳定。
解决方法：对电源进行检查，确保电源电压在正常范围内。
二、漏报或误报流量计出现漏报或误报的原因主要有以下几点：1.堵塞：由于管路中的杂质或沉积物等原因导致流量计传感器堵塞影响读数。
解决方法：检查管路系统，清除污染物。
2.装置错误：流量计装置错误导致误报。
解决方法：检查设备的连接是否正确，重新调整设备的位置。
3.传感器故障：传感器本身故障也会导致漏报或误报。
解决方法：更换传感器。
三、流量计读数偏差较大流量计读数偏差较大常见于运行时间较长的流量计，主要原因如下：1.磨损：传感器零件磨损导致读数偏差较大。
解决方法：更换磨损的传感器零件。
2.沉积物：传感器长期使用可能会形成污垢、沉积物等，影响读数。
解决方法：清洗传感器。
四、传感器失灵传感器是流量计的核心部件。
当传感器失灵时，流量计无法继续使用。
传感器故障的原因主要有以下几个方面：1.供电电源问题：传感器不能正常接收电源供电。
解决方法：检查电源是否正常。
2.传感器磨损：传感器零件磨损或腐蚀。
解决方法：更换传感器零件。
3.外观受损：传感器外观受损或变形。
解决方法：更换传感器。
五、结论以上便是流量计常见故障及解决方法，如果出现故障，需要结合实际情况进行维修，检查流量计故障所在，逐一排查，解决故障，确保设备正常稳定工作。
电磁流量计工作原理及故障处理方法电磁流量计是一种应用广泛的流量测量仪表，通过电磁感应原理来测量流体中的导电液体的流量。
它的工作原理比较简单，主要包括传感器和转换器两部分。
传感器部分通常由电磁圈和电极组成，电磁圈产生一个均匀的磁场，当液体通过流量计时，液体中的导电物质运动会产生一个与流体流速成正比的感应电动势，经过电极测量后，根据法拉第定律得出流体的流速信息。
转换器部分则负责将电极测量的信号转换为标准的电流信号或数字信号输出，从而实现流量的检测与显示。
在实际使用中，电磁流量计也可能会出现一些故障，以下是一些常见故障及相应的处理方法：1.无法正常测量流量–可能原因：电磁流量计传感器部分故障，电极接触不良或电磁圈线圈断开。
–处理方法：检查传感器部分是否正常工作，如有发现问题及时更换或维修。
2.测量结果不准确–可能原因：流量计传感器受到外界磁场干扰，或者被测介质含有气泡、杂质等。
–处理方法：暴露传感器部分以减少磁场干扰，适时清洗传感器内的杂质，并确保被测介质为纯净液体。
3.电磁流量计显示异常–可能原因：转换器部分故障，导致显示不正常。
–处理方法：检查转换器部分的连接线路及工作状态，如有异常及时更换或维修转换器。
4.漏电–可能原因：电磁流量计接地线接触不良或传感器绝缘损坏。
–处理方法：检查接地线的连接情况，修复或更换绝缘损坏的部分。
5.温度过高–可能原因：流量计工作环境温度过高，或者传感器内部散热不良。
–处理方法：调整工作环境温度，或者增加传感器散热装置。
综上所述，电磁流量计在实际使用中需要按照正确的工作原理来进行操作，并且及时处理各种可能出现的故障，以确保其准确可靠地工作。
同时，定期对电磁流量计进行维护保养，可以有效延长其使用寿命。
电磁流量计的工作原理及故障分析一、电磁流量计的工作原理电磁流量计是基于法拉第电磁感应定律而工作的流量测量仪表。
它能测量具有一定电导率的液体或者液、固混合物的体积流量，常用于检测酸、碱、盐含固体颗粒(或者纤维)液体的流量，这是它优越于其他流量计的特点。
电磁流量计由变送器和转换器组成，电磁流量变送器由磁路系统、测量导管、电极、外壳和干扰信号调整装置等部份组成，它将流量的变化转换成感应电势的变化。
转换器由电子元器件组成，它将微弱的感应电势放大，并转换成统一的标准信号输出，以便进行远传指示、记录、积算和调节。
v=流速A = 管道横截面Q 体积流量 = v * A感应电动势 U = B * L * V ( L = 电极距离， B =磁场强度)二、电磁流量计的特点1.被测介质的管内无可动部件，无突出管内的部件，所以压损很小。
当流量计采取防腐蚀衬里的情况下，可检测具有腐蚀性介质的液体的流量，并能检测含有颗粒、悬浮物的液体的流量，如纸浆、泥浆的流量。
2.检测时与介质的温度、压力、粘度无关。
输出电流 I 与流量F 成线性关系。
仪表刻度值可适应 1 ~ 10m/s 的流速变化，所以使用的流速范围较广。
3.可检测脉动流量，这是优于其他流量计的地方，检测时反应较快。
4.仪表的口径范围大，能从直径 1mm~3m 。
此外测量范围大，其量程比高达 1： 100 ，表的精度能达 0.5 级或者更高。
5.被测介质须是导电的液体，不能检测气体、蒸汽。
此外，结构复杂，成本高。
6.有的流量计还具有双向流量测量功能，能显示正、反向流量，并具备双向电流、频率输出，分别记录、保存。
三、电磁流量计与转换器的安装环境( 1 )传感器应安装在干燥通风的地方，避免潮湿、容易积水受淹的场所，还应尽量避免阳光直射和雨水直接淋浇。
( 2 )应尽可能避免安装在周围环境温度过高的地方。
一体型结构的电磁流量计还受制于电子元器件环境温度，要低些。
( 3 )安装传感器的管道上应无较强的漏电流，应尽可能地远离有强电磁场的设备，如大机电、大变压器等，以免引起电磁场干扰。
在工业自动化生产中，差压式变送器在压力、压差、流量方面的测量，得到了非常广泛应用，在自动控制系统中发挥重要的作用。
由于新疆广汇150万立方/天LNG装置在连续性、安全性方面要求很高的特点，因此在自动化仪表设计、选型等各方面都将处于领先地位。
装置中所选用的差压变送器是美国Rosemount公司生产的3051型差压变送器，和节流元件配合使用，组成变压式流量计，用来测量流量。
如果在正常生产时，不能及时迅速解决出现的问题，就会严重影响生产的顺利进行，甚至危及生产安全。
因此对LNG装置现场仪表维护人员的技术水平提出了更高要求。
一、差压式流量计组成差压式流量计由节流元件、差压变送器、三阀组、引压管、根部阀等组成。
二、差压式流量计工作原理通过引压管，将节流元件的差压引入差压变送器。
来自正、负引压管的压力直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转化器，经过放大等处理变为标准电信号输出。
三、变压变送器在LNG装置中的流量测量应用方式差压变送器在LNG装置中的流量测量应用方式是与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量，如图1所示：图1 差压式流量计安装示意图节流元件采用的是标准孔板，取压方式选用的是1//法兰取压。
差压变送器的安装位置高于测量介质，引压管的敷设采用坡度敷设方式，主要是为了利于将管道内的冷凝液回流到工艺管道内，防止积液。
四、差压式流量计常见故障分析差压式流量计在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行的生产来说是至关重要的。
根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。
（一）引压管堵塞1．负引压管堵塞。
当流量增加而负引压管又堵塞时，流量计示值会升高。
当流量降低而负引压管又堵塞时，流量计示值下降。
管道中流量不变（保持原流量），则其流量计示值不变。
2．正引压管堵塞。
质量流量计的故障处理随着科技的不断前行，质量流量计作为流量仪表的一种，已经在化工、医药、食品等各种领域得到了广泛应用。
质量流量计是一种相对稳定可靠的流量计，但是在使用过程中难免会遇到一些故障问题。
本文将介绍质量流量计的故障处理方法。
质量流量计的基本原理质量流量计利用物体的质量、速度和物体密度之间的关系来测量流体流量。
质量流量计可以依据工作原理分为压差式、振动式、热式、旋涡式等多种类型。
其中，最常用的是热式质量流量计，也称为热敏电阻式质量流量计。
热式质量流量计的原理是，将热量输入流量计管道内，利用流体的温度变化来测量流量。
热式质量流量计由两个热敏电阻组成，一个电阻被加热，另一个电阻被保持在常温下。
当热敏电阻被加热时，会发生温度差异，这些差异可以转化为电信号，然后进行测量。
质量流量计的故障及处理方法当质量流量计出现故障时，可能会影响测量准确性，因此需要及时处理。
以下是常见的故障及处理方法：1. 管道中出现漏洞或损坏若管道中出现漏洞或损坏，则会导致流量计工作不正常。
检查管道是否有明显的问题，如果有，则应及时更换管道。
2. 管道内出现气泡或沉淀物当管道内出现气泡或沉淀物时，会影响流量计的测量准确性。
清除管道内的气泡和沉淀物即可解决问题。
3. 管道内流体变化管道内液体变化或流量变化也会影响质量流量计的工作。
检查管道内的流体情况，以及流量的变化情况。
在需要测量更稳定的流量数据时，可接入流量控制阀等设备。
4. 环境温度变化质量流量计的工作需要在一定的环境温度范围内进行，若环境温度变化过大，则会影响测量准确性。
及时处理环境的温度变化即可解决问题。
5. 电缆或供电问题质量流量计连接电缆或者供电问题可能会导致测量不准确。
如检查连接的电缆或供电设备是否工作正常，是否需要更换。
小结质量流量计可以应用在各种场景中进行流量检测，但在使用过程中可能会遇到多种故障问题。
本文介绍了质量流量计的基本工作原理以及常见故障及其处理方法，希望能帮助大家更好地理解和处理质量流量计的故障问题。
电磁流量计的常见故障分析及解决方法氯碱化工的工艺介质多为酸、碱、盐等电解质，电磁流量计的原理决定了其在该行业的应用具有很大的优势。
因此，我们常使用电磁流量计测量盐水、盐酸、碱液等导电介质的流量。
1 电磁流量计的测量原理和结构电磁流量计是一种测量导电性液体的体积流量仪表，其测量原理基于法拉第电磁感应定律。
测量管内的被测介质相当于电磁感应中的导体，上、下两个励磁线圈夹持在测量导管的上、下两边，用于产生恒定磁场。
当被测介质流经测量管时，传感器的两侧电极会产生感应电压。
为了避免感应电压出现短路，测量管内壁与电极间必须有绝缘衬里。
衬里可根据被测介质的种类和工作温度来选择，一般常用的有特氟隆、橡胶、陶瓷等。
电磁流量计由传感器和转换器两部分组成。
被测介质的流量经传感器变换成感应电势，再由转换器将感应电势转换成统一的直流标准信号输出，供其他指示、记录和调节仪表使用。
2 电磁流量计的特点测量导管内无可动部件或阻碍流体流动的节流件，不会造成堵塞，压力损失较小，可测量含有悬浮物、固体颗粒等流体，比如泥浆、纸浆和污水等。
电磁流量计输出电流与流量呈线性关系，且不受液体物理性质（温度、压力、黏度）的影响，测量范围较大，可达1∶50，口径分为1 mm～2 m和2 m以上两种。
3 常见故障的原因和解决办法电磁流量计在使用过程中会出现测量不准的问题，原因可能是仪表本身存在故障、外界原因引发的故障。
在运行维护中，故障多为外界因素引起。
下面就一些常见故障现象进行分析，并给出相应的处理方法。
3.1 流量信号输出无指示流量信号输出无指示的原因及其解决办法为：①在电源方面，应该先确认电源是否接通，再检查电源线路板上的保险丝是否熔断。
②在电缆方面，应该检查信号电缆是否完好，连接是否正确，尤其是分体式电磁流量计所采用的专用电缆要按照要求连接。
③检查被测介质的流向是否与传感器上的箭头方向一致。
目前，大部分电磁流量计可实现正向和反向测量，需要在组态中设定测量方向。
流量计的使用原理及常见故障的排除方法
作者：气体流量计来源：/
一、简单介绍气体流量计的工作原理：SY-LDE气体流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他气体流量计英文菜单所带来的不便。
另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
液体流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，液体流量计传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
液体流量计测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
气体流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
二、维护及使用中的常见故障排除
气体流量计一般不需要经常定期维护，对于被测介质容易使电极、测量管内壁黏附、结
垢的场合，必须定期清洗电极和测量管内壁，并注意勿使衬里及电极受到损伤。
1. 在正常运行中突然无显示。
首先检查220V电源是否送至流量计内，如果是，则停电拆下供电线路板，检查是否有元件损坏或脱落。
我们在维护气体流量计时，经常发现电源板上的滤波电容胀裂失效，更换同型号的电容后故障排除。
2. 在正常运行一段时间后，发现流量计的瞬时显示值上下跳动幅度过大，并且累积量明显偏小。
应重点检查通信电缆两端的接地是否良好。
3. 在正常运行一段时间后，发现累积量明显偏小，但瞬时值显示平稳或为零。
应重点考虑工艺设备是否出现了问题，如查看水泵或电机是否出了故障
三、安装位置及接地
为了保证流速稳定、测量准确，一般的技术要求是，水平安装时，距弯头的距离应不小于10倍直径，垂直安装时，必须保证介质向上流动，流量计距下弯头的距离不小于4倍直径。
在此必须注意，选择安装流量计的直管段必须牢固，不能使流量计承受太大的震动，以免损坏其内部电子元器件以及影响接地。
另外，选择安装流量计的位置应远离动力电缆以免气体干扰，造成测量误差。
变送器产生的流量信号非常小，在满量程时也只有几毫伏，所以变送器应有良好的接地。
气体流量计的接地要求如下：
1. 接触被测介质
从气体流量变送器的作用原理和流量感应信号的回路来分析，变送器和转换器的接地端必须与被测介质导通。
2. 接地
以大地为零位，减少外界干扰。
一般情况下工艺管道都是接地金属管，这点很容易做到。
但在外界干扰较大的情况下，尤其是管道上杂散漏电电流较大时，应另行设置接地装置。
接地线采用4mm2的多股铜线，且必须注意变送器的接地线绝不能接在电动机及其他
电力设备的公共接地线上，以免受漏电电流的影响。
