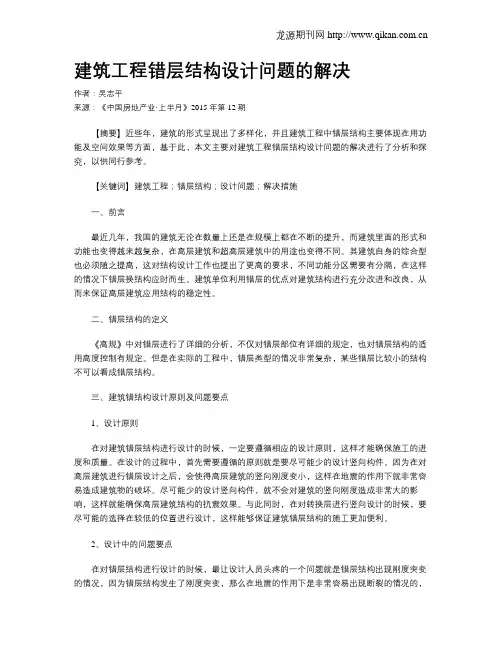

建筑工程错层结构设计问题的解决作者：吴志平来源：《中国房地产业·上半月》2015年第12期【摘要】近些年，建筑的形式呈现出了多样化，并且建筑工程中错层结构主要体现在用功能及空间效果等方面，基于此，本文主要对建筑工程错层结构设计问题的解决进行了分析和探究，以供同行参考。
【关键词】建筑工程；错层结构；设计问题；解决措施一、前言最近几年，我国的建筑无论在数量上还是在规模上都在不断的提升，而建筑里面的形式和功能也变得越来越复杂，在高层建筑和超高层建筑中的用途也变得不同。
其建筑自身的综合型也必须随之提高，这对结构设计工作也提出了更高的要求，不同功能分区需要有分隔，在这样的情况下错层换结构应时而生。
建筑单位利用错层的优点对建筑结构进行充分改进和改良，从而来保证高层建筑应用结构的稳定性。
二、错层结构的定义《高规》中对错层进行了详细的分析，不仅对错层部位有详细的规定，也对错层结构的适用高度控制有规定。
但是在实际的工程中，错层类型的情况非常复杂，某些错层比较小的结构不可以看成错层结构。
三、建筑错结构设计原则及问题要点1、设计原则在对建筑错层结构进行设计的时候，一定要遵循相应的设计原则，这样才能确保施工的进度和质量。
在设计的过程中，首先需要遵循的原则就是要尽可能少的设计竖向构件。
因为在对高层建筑进行错层设计之后，会使得高层建筑的竖向刚度变小，这样在地震的作用下就非常容易造成建筑物的破坏。
尽可能少的设计竖向构件，就不会对建筑的竖向刚度造成非常大的影响，这样就能确保高层建筑结构的抗震效果。
与此同时，在对转换层进行竖向设计的时候，要尽可能的选择在较低的位置进行设计，这样能够保证建筑错层结构的施工更加便利。
2、设计中的问题要点在对错层结构进行设计的时候，最让设计人员头疼的一个问题就是错层结构出现刚度突变的情况，因为错层结构发生了刚度突变，那么在地震的作用下是非常容易出现断裂的情况的，这样会造成非常大的财产损失以及人员伤亡。

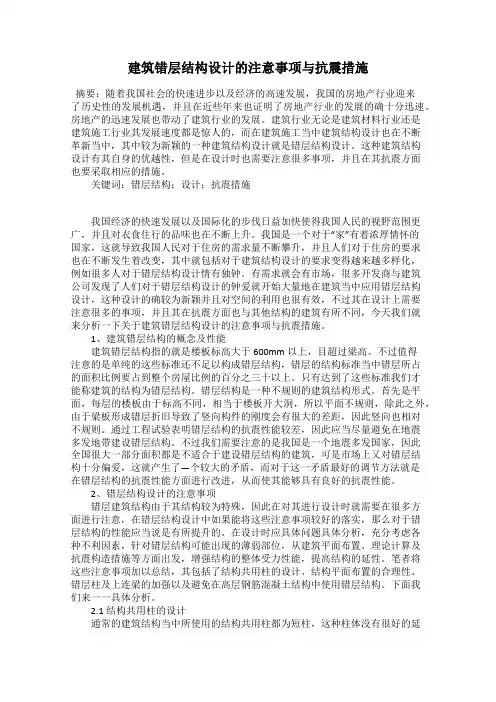

建筑错层结构设计的注意事项与抗震措施摘要：随着我国社会的快速进步以及经济的高速发展，我国的房地产行业迎来了历史性的发展机遇，并且在近些年来也证明了房地产行业的发展的确十分迅速。
房地产的迅速发展也带动了建筑行业的发展。
建筑行业无论是建筑材料行业还是建筑施工行业其发展速度都是惊人的，而在建筑施工当中建筑结构设计也在不断革新当中，其中较为新颖的一种建筑结构设计就是错层结构设计。
这种建筑结构设计有其自身的优越性，但是在设计时也需要注意很多事项，并且在其抗震方面也要采取相应的措施。
关键词：错层结构；设计；抗震措施我国经济的快速发展以及国际化的步伐日益加快使得我国人民的视野范围更广，并且对衣食住行的品味也在不断上升。
我国是一个对于“家”有着浓厚情怀的国家，这就导致我国人民对于住房的需求量不断攀升，并且人们对于住房的要求也在不断发生着改变，其中就包括对于建筑结构设计的要求变得越来越多样化，例如很多人对于错层结构设计情有独钟。
有需求就会有市场，很多开发商与建筑公司发现了人们对于错层结构设计的钟爱就开始大量地在建筑当中应用错层结构设计，这种设计的确较为新颖并且对空间的利用也很有效，不过其在设计上需要注意很多的事项，并且其在抗震方面也与其他结构的建筑有所不同，今天我们就来分析一下关于建筑错层结构设计的注意事项与抗震措施。
1、建筑错层结构的概念及性能建筑错层结构指的就是楼板标高大于600mm以上，目超过梁高。
不过值得注意的是单纯的这些标准还不足以构成错层结构，错层的结构标准当中错层所占的面积比例要占到整个房屋比例的百分之三十以上。
只有达到了这些标准我们才能称建筑的结构为错层结构。
错层结构是一种不规则的建筑结构形式。
首先是平面，每层的楼板由于标高不同，相当于楼板开大洞，所以平面不规则，除此之外，由于梁板形成错层折旧导致了竖向构件的刚度会有很大的差距，因此竖向也相对不规则。
通过工程试验表明错层结构的抗震性能较差，因此应当尽量避免在地震多发地带建设错层结构。
错层结构的处理方法（逐渐完善中...）一．错层结构的模型输入1．错层高度不大于框架梁梁高时，合并为一个标准层输入。
2．错层高度大于框架梁梁高的单塔错层结构，分开两个标准层输入，看到什么就输入什么，不要加虚梁等。
3．错层高度大于框架梁梁高的多塔错层结构，在PMCAD建模时不按错层输入，在SATWE里通过修改层高实现错层计算。
4．局部楼板错层的，指有夹层的情况。
当夹层很小时不输入，只记夹层荷载；当夹层面积很大时，则以新建标准层输入。
5．错层洞口的输入。
目前PKPM版本做法为：剪力墙梁端加节点，连梁按普通梁输入。
年底新版PKPM将有所变化。
二．错层结构的计算（5、6、7、8、9条可改善错层结构的刚度和扭转）1．错层结构属于复杂多高层结构，抗震设计时宜计入“双向地震作用”，若为高层则应考虑“偶然偏心”的影响，复杂高层结构，双向地震必算。
2．由于错层结构易形成狭长板带，因此在进行结构的内力和配筋设计时宜将楼板定义为弹性膜，同时宜相应增加振型数，以保证结构有效质量系数大于0.9。
3．错层结构的层间位移角需要手工计算。
取错层上下节点位移相减后除以错层高。
4．非刚性板假定下，SA TWE程序能够自动识别错层柱的计算长度系数。
但若强制执行刚性板假定，则SA TWE程序计算柱计算长度系数时取楼层层高。
5．剪力墙在错层处最好不开洞，或开到错层以上。
6．错层结构中宜布置贯穿全楼的剪力墙核心筒，且核心筒的位置宜尽可能布置在错层处。
如电梯井尽量布置在偏置于有错层的位置，靠近错层处。
7．错层处剪力墙宜布置成L形、T形、工字形、槽形等，即剪力墙尽量带翼缘或有翼墙。
8．错层结构不宜层层错，宜每隔3~4层设置一贯通层。
贯通层楼板应按加强层楼板设计，板厚不宜小于150mm，双层双向配筋。
9．错层柱轴压比控制应适当从严，柱箍筋应全长加密。
10．SATWE软件在计算错层结构时，会在错层的柱和墙处施加水平力。
11．错层结构的楼层承载力和薄弱层判断都有问题，因此建议所有错层的楼层都定义为薄弱层，乘以1.15的增大系数。
错层结构的判定及避免错层的对策由于错层结构属于复杂高层建筑，《高规》有较严限制，结构成本迅速攀升，且《高规》对错层结构的界定较模糊，有必要对错层结构有清晰的认识，积极地寻找相应合理的对策，避免工程造价成本太高，以控制工程成本。
一、几种错层的规定及认识.1、一般认为，当楼层结构不在同一高度，当上下楼层楼面高差超过一般梁截面高度时应按错层结构考虑。
有文献认为一般梁截面高度为500，即高差超过500为错层。
2、《广东高规补充》规定9.4.4条，楼层板面高差大于相处楼面梁高，或板面高差小于相连处楼面梁高但楼板间垂直净距大于支承梁梁宽时称为错层。
3、北京院《建筑结构专业技术措施》P152页规定，如下图：（1）、楼面错层高度h0大于相邻高侧的梁高h1时，为楼面错层（图一）（2）、两侧楼板横向用同一砼梁相连，但楼板间垂直净距h2大于支承梁宽的1.5倍时，为楼面错层（图二）；（3）、当两侧楼板横向用同一根梁相连，虽然h2＜1.5b,但纵向梁净距（h0- h1）＞b时，为楼面错层（图三）；（4）、当较大错层面积大于该层总面积30%时，为楼层错层。
小结：第一种错层认识较模糊，稍比《高规》清晰一些，《广东高规补充》的规定义较第一种错层认识进了一步，但规定的后半句太严，且无错层面积例规定，有一块板下沉或上升都有错层的问题；北京院《建筑结构专业技术措施》则较为详细，具有可操作性，且北京地区大部分为8度区，广东地区大部分为7度抗震设防区，该条反而广东比北京控制严；二、避免错层结构的对策.1、大错层——由于建筑方案有其设计意图或市场卖点需求，故仅有如下措施；（1）、调整建筑方案。
此方法操作具有难度，要跟销售价格来定，若销售价位高，利润大则可不调整，若销售价位低，利润空间小，则应调整；（2）、将大错层调整为小错层。
规避错层结构的成本上升；（3）、通过设缝将错层部份隔开。
此方法在方案较难实现，若为裙房与塔楼局部错层，应设法设缝隔开；若塔楼中住宅错层，该部分较难实施；2、较大错层.《广东高规补充规定》及北京院《结构技术措施》对错层的定义，但错层在一定范围时可通过技术处理达到非错层结构的目的。
结构计算中遇到结构错层的处理方式（值得收藏）一．对错层的楼层应采用弹性楼板计算对错层的楼板不应再按照默认的刚性板计算,一般至少应按照弹性膜计算,按照刚性板计算时容易发生错层处短柱的超限.错层处应使用弹性膜（50016）上部结构计算中,软件对于水平的楼板自动按照默认的刚性板计算.当楼板出现错层时,软件默认按照竖向错开的两块或者多块刚性板计算,这种相距过近的刚性板容易导致应力集中、导致某些构件的内力异常现象,其中最常见的是短柱超限.为了避免错层结构的计算异常,可把存在错层楼板的楼层设置为全部或者局部弹性板,至少设置为弹性膜,设置弹性板将增加计算工作量,按照现在YJK的计算能力,这种计算量的增加对计算效率的影响很小.当错层结构出现某些构件超限时,可首先采取的措施就是将超限构件周边的楼板设置为弹性膜或者其他类型的弹性板.1、用户问题第一层中左侧局部梁降标高2m,造成相连的三根柱计算结果超限,什么原因？错层处的柱抗剪超限,查看该柱的构件信息,可见X向组合剪力达到3309kn,截面不满足抗剪要求.查看X向地震的单工况剪力,该柱剪力突变,达到768kn.该柱的纵向配筋也较大.2、查找问题YJK错层处短柱抗剪超限,经查X向地震剪力达到将近800,出现突变增大,而相邻柱的剪力在100-200.剪力出现突变增大的原因是错层高低跨处按照默认的刚性板计算,由于上下两块刚性板作用,容易发生短柱的剪力突变.3、解决方案解决方案是将这里的楼板设置为弹性膜,本例设为弹性膜再计算后,错层处短柱剪力降为328,X向组合剪力从3309降低到1560,不到原来的一半,不再抗剪超限.该柱的纵向配筋也大大较少.错层处刚性板模型容易剪力突变,解决方案为把楼板设置为弹性膜,这是一个典型常见问题.4、小结上部结构计算中,软件对于水平的楼板自动按照默认的刚性板计算.当楼板出现错层时,软件默认按照竖向错开的两块或者多块刚性板计算,这种相距过近的刚性板容易导致应力集中、导致某些构件的内力异常现象.为了避免错层结构的计算异常,可把存在错层楼板的楼层设置为全部或者局部弹性板,至少设置为弹性膜,设置弹性板将增加计算工作量,按照现在YJK的计算能力,这种计算量的增加对计算效率的影响很小.当错层结构出现某些构件超限时,可首先采取的措施就是将超限构件周边的楼板设置为弹性膜或者其他类型的弹性板.二．错层处主梁内力不连续（壳元梁例）1、用户问题67247-三层顶上翻大梁中段弯矩等受力异常,主梁内力不连续2、查找问题错层梁出现主梁弯矩不连续,本例跨中错层处的左端弯矩为12374,右端弯矩为4273.这种不连续是由于错层梁的计算模型中存在错层距离长的竖直刚臂（简图中的粉红色线条）.这种计算模型对错层梁的计算就是这个状况,误差较大.为了进行对比,可可先把上翻的大梁降标高为平梁,计算后,跨中梁的弯矩左端与右端基本相同,分别为9419和9437.再将错层梁模型的大梁改为按照壳元梁计算,壳单元梁比杆单元梁计算更接近实际,计算结果跨中梁的弯矩左端与右端基本相同,分别为10306和10304.再将错层梁模型的大梁改为按照实体单元梁计算,实体单元梁比杆单元梁计算更接近实际,计算结果跨中梁的弯矩左端与右端基本相同,分别为11969和11956.3、解决方案梁支座弯矩跨中左跨中右默认的计算模型12742123744273取消错层1728094199437按壳元梁计算165471030610304按实体元计算116761196911956经以上三种情况的比较,这种大截面的上翻错层梁,用杆单元模拟,通过刚臂考虑不同截面之间的偏心影响是失真的,分别改用壳元和实体单元定义该梁重新计算,可以看出可使计算结果更加符合实际情况.4、小结对有截面尺寸大、且较大错层的梁,错层次梁通过施加刚臂方式考虑偏心的影响,但对于刚性板假定下,会导致楼面的刚性板块与刚臂连接的相互作用,对主梁结果影响过大,导致错层主梁弯矩突变,所以这种情况按一般计算方法误差较大,使用降低该梁到平层的方法可以证实计算模型造成的误差,这种情况应该采用壳元或实体单元计算模型.三．错层位置弹性板无网格划分1、用户问题66824-错层板未生成网格划分,地下室顶板处有局部降板,降板处设墙,两侧指定弹性板,计算之后三维显示没有弹性板结果,麻烦帮忙看下,谢谢.2、查找问题经查,在第六标准层的楼板布置中输入了100mm的楼板错层3、解决问题您的梁标高已经降下去了,不用再输入楼板错层,输入为0就行,对于整体计算来说这个楼板错层没有什么用.4、小结好多错层结构,设置了弹性板不能生成网格划分,都是因为输入了楼板错层所致,对于错层来说只要按错层位置的实际标高输入了梁,软件能在错层楼面位置生成楼板,无需再输入这个楼板错层.此参数对整体计算没有作用,只对施工图有微小影响.四．对“构件标高忽略=500”的处理在YJK的配置文件中有个内部控制参数文本,具体路径为,XP系统：C:\Documents and Settings\All Users\ApplicationData\yjkSoft\YJKS1.8\config,WIN7Win10系统：C:\ProgramData\yjkSoft\YJKS1.8\config,控制参数文本为：其中的参数“构件标高忽略”的作用是在计算模型把楼层内梁端之间竖向距离小于该参数值时合并,默认值是500mm,合并500mm高差的梁,继承的是PKPM的做法.具体来说该参数的作用体现在两个方面,第一方面是把位于同一轴线的小于该参数的两根梁自动归并,第二方面是梁交叉连接但高差小于该值时有高差梁变为斜梁,因此该参数是对计算模型的一种简化归并.1、问题1不同楼板错层下的不同计算模型如下工程,同一层内有三种不同的楼板高度,错层值分别为750mm、350mm和400mm.由于参数“构件标高忽略”的默认值为500mm,计算模型在错层值为750mm处的计算模型正常,但是错层值为350mm和400mm处的错层梁变成斜梁,且错层高低跨处生成弹性斜板.这种同一层的三种错层梁的处理可能使计算出现异常,可以人工修改参数“构件标高忽略”值为100mm,此后生成的计算模型错层处都正常了.2、问题2位于同一轴线的平梁和斜梁被归并设置坡道时,常需布置斜的错层梁,如下实例中,当斜梁的高差小于500mm时,计算模型将把斜梁归并,斜的坡道楼板也变成平的楼板了,这显然与实际模型不符.解决方案是人工修改参数“构件标高忽略”值为100mm,此后生成的计算模型错层处都正常了.4、小结在软件的配置文件中的构件的忽略标高,含义为此距离范围内的标高调整,软件都是归并为楼面梁,若是要考虑小于此距离的错层或斜梁的标高调整,可以人工改小此值,在软件的后续版本中会把软件的默认隐含值改小一些.注：1.8.2.1版本后,参数“构件标高忽略”的默认值已从500mm降到了300mm.五．把位于上层的层间梁输到了本层1、用户问题：层间梁结果异常2、查找问题查看单工况内力可以看到主要是恒载内力异常,其他工况都没有问题,可初步判断为施工次序的问题,到前处理查看施工次序示意：可以看到施工模拟不正确.3、解决问题把此部分通过导到空间,导至空间层,再在空间建模模块把此部分层间梁导到第二层.导到上层重新计算后,结果正常,不再有超限的层间梁：当然即使不调整建模,把手工调整施工次序也能解决此问题,不过建议修还是最好改为更合理的建模方式.4、小结一般层间梁或者错层的梁标高与楼面梁的标高不同,建模时不要把本层的层间梁建在下层,因为软件默认是按楼层顺序进行施工模拟的,所以在下层建入上层的层间梁,会导致在施工模拟时,梁下部无支撑构件使恒载内力异常,一般建模都在一个标准层建模以保证施工模拟符合实际情况.六．用实体单元解决复杂错层的超限问题1、用户问题处于顶部的第九标准层柱子配筋突然增大,不知道是模型哪里有问题.2、查找原因超限部位位于顶层,受力不大,但是由于同一房间错层有两处,导致边框柱被分成三段.查看该柱的构件信息,可见该超限柱地震各工况的剪力异常大,导致该柱抗剪超限,这种情况就是计算模型的应力集中导致的不正常现象.3、解决问题把该层超限处的边框柱和墙体定义为实体单元,计算后再查看结果,可见该短柱的地震工况剪力降低到原来的10%,该柱不再超限.4、小结：对于这种较复杂的错层结构,按实体单元模拟效果更真实,能有效减少应力集中造成的超限.。
阐述错层结构设计问题及解决措施我国的经济发展速度很快，人们的收入有很大的提高，相应的生活水平也在不断地改善。
人们渐渐开始注重生活的品质，住宅和人们的生活紧密联系，所以人们对于建筑也提出了更多的要求。
对于一个建筑空间内不同使用功能的建筑空间有着不同的需求。
有的使用空间的层高需要较高，有的使用空间正常的层高就可以满足人们的使用需求。
错层结构的合理应用能很好地满足人们对建筑空间的这一要求。
错层结构，错层指的就是楼板的实际高度超过六百毫米以上，并且超过了原有的梁的高度，当然不仅仅包含这一点，同时对于面积也有要求，错层面积需要达到楼层总面积百分之三十。
一、错层结构的定义《高规》中针对错层结构有专门章节进行阐述，除对错层部位进行详细规定外，尚对错层结构的最大适用高度加以控制。
但在实际工程中错层类型多情况复杂，某些错层较小的结构可不视为错层结构。
虽规范无明确说法，根据相关资料可按以下原则把握。
楼层标高相差不大于普通框架梁的截面高度。
错层面积较少，不大于该层面积的30%。
平面规则的剪力墙结构，当纵横墙体能直接传递各错层楼面的楼层剪力。
（此时整个结构更要力求刚心质心尽量重合。
）以上情况虽然是楼板错层但不属于错层结构，主要指最大适用高度上不受《高规》10.1_3的限制。
但错层部位仍应按规定采用加强措施。
二、错层结构的特点错层结构在建筑工程中是十分复杂的结构，在相应的错层区域要根据实际工程的科学计算计算然后设置建筑抗侧力的构件。
同时也会出现这种情况，因为计算的高度不同从而造成一定的结构刚度变化。
剪力墙结构错层后因建筑使用功能原因易形成错洞或叠合错洞剪力墙使洞口布置不规则;框架结构错层后形成长短柱混合的不规则结构，更加不利。
由于楼板错层，故相当于错层楼板开大洞，楼板会受到较大的削弱而形成平面不规则结构。
错层附近竖向抗侧力构件受力复杂，易形成许多应力集中部位。
且限于目前计算软件的能力尚无法进行精准计算，应根据结构概念进行构造加强。

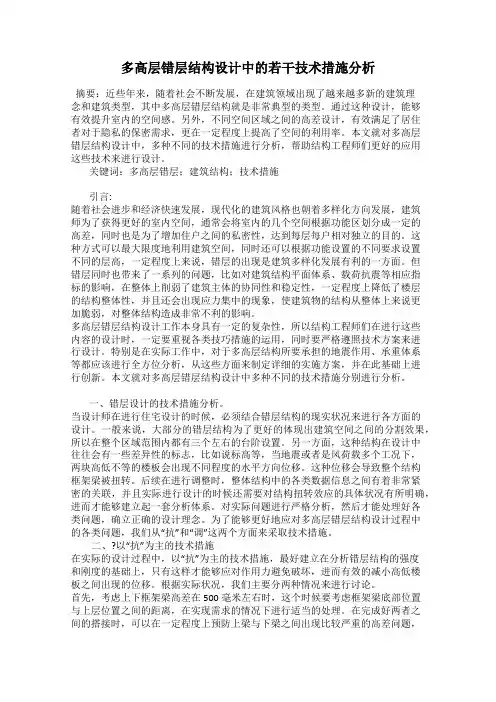

多高层错层结构设计中的若干技术措施分析摘要：近些年来，随着社会不断发展，在建筑领域出现了越来越多新的建筑理念和建筑类型，其中多高层错层结构就是非常典型的类型。
通过这种设计，能够有效提升室内的空间感。
另外，不同空间区域之间的高差设计，有效满足了居住者对于隐私的保密需求，更在一定程度上提高了空间的利用率。
本文就对多高层错层结构设计中，多种不同的技术措施进行分析，帮助结构工程师们更好的应用这些技术来进行设计。
关键词：多高层错层；建筑结构；技术措施引言:随着社会进步和经济快速发展，现代化的建筑风格也朝着多样化方向发展，建筑师为了获得更好的室内空间，通常会将室内的几个空间根据功能区划分成一定的高差，同时也是为了增加住户之间的私密性，达到每层每户相对独立的目的。
这种方式可以最大限度地利用建筑空间，同时还可以根据功能设置的不同要求设置不同的层高，一定程度上来说，错层的出现是建筑多样化发展有利的一方面。
但错层同时也带来了一系列的问题，比如对建筑结构平面体系、载荷抗震等相应指标的影响，在整体上削弱了建筑主体的协同性和稳定性，一定程度上降低了楼层的结构整体性，并且还会出现应力集中的现象，使建筑物的结构从整体上来说更加脆弱，对整体结构造成非常不利的影响。
多高层错层结构设计工作本身具有一定的复杂性，所以结构工程师们在进行这些内容的设计时，一定要重视各类技巧措施的运用，同时要严格遵照技术方案来进行设计。
特别是在实际工作中，对于多高层结构所要承担的地震作用、承重体系等都应该进行全方位分析，从这些方面来制定详细的实施方案，并在此基础上进行创新。
本文就对多高层错层结构设计中多种不同的技术措施分别进行分析。
一、错层设计的技术措施分析。
当设计师在进行住宅设计的时候，必须结合错层结构的现实状况来进行各方面的设计。
一般来说，大部分的错层结构为了更好的体现出建筑空间之间的分割效果，所以在整个区域范围内都有三个左右的台阶设置。
另一方面，这种结构在设计中往往会有一些差异性的标志，比如说标高等，当地震或者是风荷载多个工况下，两块高低不等的楼板会出现不同程度的水平方向位移。
对“错层结构”问题处理的探讨对“错层结构”问题处理的探讨【摘要】：本文通过对一个工程实例的介绍，探讨错层结构问题的处理，从设计角度总结几点处理的方法，同时加强构造措施，以供参考。
【关键词】：错层结构模型调整构造措施中图分类号：K826.16 文献标识码：A 文章编号：1.前言随着经济的发展，城市的公共建筑越来越多，功能的要求也越来越复杂，有的公共建筑要求有大空间，对于结构而言则意味着柱子要截断或局部几层通高；有的公共建筑则要求配合建筑有错落不齐的外观效果，对于结构而就要求梁不在同一个平面，与梁相连接的板就形成了错层，与梁相连接的柱就形成了短柱；而更有的公共建筑则要求以上两种情况同时出现。
针对这一情况，本文通过一实际工程，探讨对于此类问题的一些处理的方法。
2.工程实例某酒店，位于陕西洛川县，抗震设防为6度，地下一层，地上12层，地上1~5层为餐饮，6-10层为客房，11层为娱乐室，12层局部为会议室，其中12层层高为4.2米，会议室层高为7.0米，其中圆弧处为宾馆入口，圆型柱子在一，二层通高，局部详图如下图1：此工程在顶层即有柱子被抽掉又有错层的大空间，所以在处理时就比较复杂。
下面结合PKPM软件，谈谈错层结构设计分析中几点处理方法和应注意的问题。
图12.1错层结构的建模方式错层结构是指在建筑中同层楼板不在同以高度，并且高差大于梁高（或大于500mm）的结构类型。
错层结构由于楼板不连续，会引起构件内力分配及地震作用沿层高分布的复杂化，错层部位还容易形成不利于抗震的短柱和矮墙，因此错层结构在建模，计算等各个设计环节上都有特殊性，比平面结构的设计要困难得多。
在结构中仅局部存在错层构件的虽不属于错层结构，但这些错层构件仍应参考错层结构的规定进行设计。
2.1.1采用楼板错层PKPM提供了【楼板错层】，使部分房间板与同楼层其他板标高不同，根据PKPM软件自动生成楼板，使得这部分房间楼板标高与该楼层其他楼层标高不同，从而实现了错层设计。
2.P-△效应对于多层结构P-Δ效应影响很小。
对于大多数高层结构，P-Δ效应影响将在5%～10%之间。
对于超高层结构，P-Δ效应影响将在10%以上。
所以在分析超高层结构时，应该考虑P-Δ效应影响。
(P-Δ效应对高层建筑结构的影响规律:中间大两端小) 三、对于框架结构： 1.两个相邻楼层错层小于500按一个楼层输入,大于500也按一个楼层输入,把其中一层的梁节点标高全部降(升)上去,相交的地方按层间梁方法再输入一根梁,这样计算书不会出问题.若按两层输入计算书会出现…楼层受剪承载力不能作为计算依据，只能作为参考（只能手工验算了）‟的问题。
剪力墙结构可按两层输。
2.如果错层梁按层间梁建模,在画结构平面图时没有楼板错层梁实际上还是楼层梁，要参与刚度计算；而层间梁不属于楼层不参与刚度计算3.我们设计院的总工是这么给我说的，框架的话，不超过3倍梁高就当一个标准层，剪力墙就应该当两个层来做4.错层梁在500以内按一层来处理，错层部位的柱要加强四、1,如果错层高度不大于框架梁高，可近似归并为同一楼层计算2,错层结构的实现：1)网格生成中定义上节点高，指相对标准层高的高差，定义之后，该节点处的柱、梁均与之同高。
此方法较方便。
2)主梁布置时利用梁顶标高1，2来实现，1指左（下），2指右（上），此方法不能改变柱的标高3)也可在本层修改中用错层斜梁实现基本上就这三种，可以选择适合你的一种。
五、下面结合PKPM软件,谈谈错层结构设计分析中应注意的问题. 1 错层结构的建模方式 1.1 错层框架结构建模 1.修改梁标高方式该方式适用于仅有个别楼层的个别房间错层的情况.PMCAD提供了【上节点高】,【错层斜梁】及单击鼠标右键的快捷构件修改方式,来指定或修改梁两端的标高,使部分房间周边的梁与同楼层其他梁标高不同.根据PKPM软件自动生成楼板,且楼板标高总与周边梁标高对齐的规律,使得这部分房间楼板标高也与该楼层其他楼板标高不同,从而实现了错层设计. 2.增加标准层方式该方式适用于很多楼层大量房间错层的情况.如果仍然使用修改梁标高的方式,虽然可行,但手工计算错层标高繁冗易出错,修改的工作量太大.在PMCAD模型输入时,结构层的划分原则是以楼板为界,通过增加标准层,将错层部分的楼板人为地分开,实现相同楼层梁板标高不同的目的. 该方式在工程中广泛应用,下面举例说明该类错层结构的建模过程. 某框架错层结构(图1),平面可均匀地划分为左,中,右三部分.左边1层,层高5m;中间2层,层高4m;右边2层,层高3m.该错层结构由于有5个不同标高的楼板,通过增加标准层后按5个标准层建立模型,楼层的层高取各楼板的高差,建模时仅复制轴网,梁和柱的布置范围按表1操作. 模型各楼层数据表 1 楼层号层高(m)柱布置范围梁布置范围层 1 3 全部右边层 2 1 全部中间层3 1 全部左边层4 1 中间和右边右边层5 2 中间中间1.2 错层剪力墙结构建模错层剪力墙结构也采用增加标准层的方式,但由于结构中没有梁,不能以梁确定楼板的标高;同时因为墙在立面上是连续的,也不能以墙确定楼板的标高.楼层标高应通过【楼层组装】命令在楼层表中设定,程序自动在指定标高处布置整层楼板,而错层结构中没有楼板的部分,可以用【楼板开洞/全房间洞】命令将其设置为洞口,或用【修改板厚】命令将板厚设定为0.这两条命令在开洞效果方面完全一致,不同之处仅在于前者在开洞处没有板荷载,而后者保留了开洞处的荷载,设计人员可以灵活选用. 1.3 错层框剪结构建模可综合采用错层框架结构和剪力墙结构的方法. 1.4 错层砌体结构建模单从建模角度看,错层砌体结构可以采用错层混凝土剪力墙的建模方式;但从设计角度看,由于砌体结构按规范要求应采用基底剪力法作分析,而基底剪力法仅适用于平面规则对称的结构,不适用于错层结构分析.因此在抗震设防烈度较高的地区,不宜设计带错层的砌体结构.如楼板高差小于500mm,砌体结构可按没有错层设计;如楼板高差大于500mm,可通过设缝将错层砌体结构转换为不带错层的结构. 1.5 错层多塔结构建模错层多塔结构建模时,可以先用PMCAD按相同的楼层标高建立多塔模型,再利用SATWE前处理"多塔结构补充定义"中的【多塔立面/修改参数】命令,将各塔楼的相关塔段设定为不同的层高. 1.6建模注意事项(1)PM1中的【布层间梁】命令不是用来做错层结构的,其仅用于布置楼层之间的梁(如工业厂房的圈梁),该梁上不生成楼板. (2)PM2中的【楼板错层】命令主要用于设定部分房间楼板不同于本层标高,且高差较小的情况(如卫生间),而不能改变梁的标高,且仅对施工图有效,对计算没有影响,不能用于建立错层模型. 2 错层结构的计算分析 2.1 错层对结构抗震性能的不利影响1)错层结构的楼板不连续,在没有楼板的区域,存在跃层构件和不受楼板和梁约束的自由节点,使内力计算十分复杂.2)错层结构的各层楼板布置不均匀,不对称,质心和刚心严重偏置,在水平地震作用或风荷载下会发生较大的扭转效应. 3)错层结构引起楼层概念模糊,如例题本来是2层的框架结构,由于建模和计算的需要,人为地变成了5层,使以层模型为基础的计算分析与实际不符.4)错层结构的层高不一致,容易造成延性较差的短柱和矮墙,对结构抗震很不利. 2.2 错层结构计算分析中应注意的问题(1)根据规范精神,错层结构中,错开的楼层应各自参加结构整体计算,不应归并为一层计算.但各自独立计算的错层楼板不宜简单地按"刚性楼板"假定计算,特别是楼板被洞口切分成狭长板带时,应考虑楼板面内刚度消弱的影响.建议将这些楼板设定为"弹性膜",用SATWE计算时选择"总刚分析方法",将按两种模型定义的楼板的计算结果进行分析对比. (2)在没有楼板的区域可能存在大量的跃层竖向构件和不受梁板约束的自由节点,因此"计算振型个数"需要增多,以保证有效质量系数大于0.9. (3)错层结构属于复杂多高层结构,抗震计算时应选择"考虑双向地震作用";如是高层错层结构,还应选择"考虑偶然偏心".新版SATWE程序允许同时选择以上两项,程序分别计算,取不利情况. (4)错层结构层高不一致,使有关楼层间的控制参数,如层间位移比,层间刚度比,层间受剪承载力比等计算失真,因此不宜机械地直接采用这些数值,而应加以分析判断和手工校核调整,确定其是否合理. (5)SATWE 可自动搜索错层结构中的跃层柱及正确设定其计算长度系数,但内力和配筋只能按楼层分段描述,设计人员可取各段配筋中的最大值出图. (6)目前SATWE没有自动搜索分析短柱和矮墙的功能,需要设计人员手工对这些容易发生脆性破坏的构件采取特别的加强措施. (7)考虑到错层结构计算分析的复杂性和不确定性,除了用SA TWE等软件进行常遇地震下的弹性计算以外,必要时还应采用EPDA程序进行弹塑性动力时程分析和Pushover弹塑性静力分析,以便对比验算及找出需要加强的薄弱部位. (8)带转换层,加强层,连体,多塔等情况,或建筑各部分层数,结构布置或刚度等有较大不同的错层高层结构,即属于明显不规则的复杂高层建筑,根据建设部令第111号的精神,应进行专项审查,这是保证错层结构设计质量的重要措施. 3 错层结构的方案选择和抗震构造措施由于错层结构在很大程度上违反了计算分析程序的基本假定,使有限元计算未必能得到与实际工程相符的合理结果.如能回避,应尽量采用没有错层结构的设计方案.如不能回避,对错层结构更应当强调概念设计,方案选择和抗震措施的重要性. 3.1 尽可能选择没有错层的设计方案高规(JGJ3-2002)10.4.1条规定,抗震设计时,高层建筑宜避免错层,可以参考以下办法:1)如结构的错层楼板高差不大于梁高(或不大于500mm)时,可忽略楼板的高差,按没有错层计算.2)当结构仅有错层梁而没有错层楼板时,可以在PKPM 中用布置层间梁的方式建模,按非错层结构进行计算.3)当房屋不同部位因功能不同使楼层错层时,宜采用防震缝划分为独立的结构单元,分别按非错层结构计算.4)多塔结构各塔层高不一致时,由于SATWE程序可以分别定义各塔层高及整体计算分塔输出结果,使这类错层多塔结构的建模和计算变得相对方便. 3.2 优化错层结构设计方案1)在有可能的情况下,尽量减少错层的范围和错层的楼层数.2)错层两侧宜采用结构布置和侧向刚度相近的结构体系.3)错层建筑应尽可能采用抗震性能好的混凝土剪力墙结构,而不宜采用框架结构(例题仅为说明错层的建模方式,没有推荐之意).4)错层处宜设置通高核心筒,其余部位布置带翼缘的剪力墙,错层处的剪力墙应少开洞,并布置边框柱和边框梁.5)错层楼板应尽量避免"一错到顶",可以每隔几个错层布置整层贯通楼板,板厚不小于150mm,双层双向配筋,每层每方向钢筋网的配筋率不宜小于0.25%. 3.3 强化错层结构的抗震构造措施(1)高层建筑错层处框架柱的截面高度不应小于600mm,混凝土不应低于C30,抗震等级应提高一级采用,箍筋应全柱段加密,并从严控制柱的轴压比. (2)错层处平面外受力的剪力墙,其截面厚度,非抗震设计时不应小于200mm,抗震设计时不应小于250mm,并均应设置与之垂直的墙肢或扶壁柱;抗震等级应提高一级采用,水平和竖向分布钢筋的配筋率,非抗震设计时不应小于0.3%,抗震设计时不应小于0.5%,建议错层处墙肢按照剪力墙底部加强部位的要求增大剪力设计值二、2.P-△效应对于多层结构P-Δ效应影响很小。
高层建筑错层结构存在问题及对策摘要：建筑建设的发展促进了人民群众居住环境的不断改善，在满足基本居住、工作需求的同时，建筑设计朝着美观的方向发展。
近年来，错层结构成为建筑设计的一种流行趋势，错层结构就是平面和竖向均不规则分布、结构错综复杂，基于这种不规则的结构每层楼的标高和竖向构建高度均不同，楼板和平面也不规则。
因此需要在符合设计原则的基础上，对当前建筑的错层设计结构中存在的问题进行修正，以便提高建筑工程质量。
关键词：高层建筑;错层结构;问题;对策引言随着时代的发展步伐，我国建筑领域广泛采用了不好的建筑结构。
房子有缺陷的楼层结构和跳层一样，但由于没有完全分为两层，所以对复合房屋有丰富的空间感。
格式不正确的结构还可以使用不同的级别来区分不同功能的空间。
由于强调人类经验、实用性和强烈的空间意识等优点，越来越多的人寻求设计错误的层结构。
但是，错层的结构平面和垂直方向不规则，可能导致结构刚度和长度的突然变化，并可能在大地震中造成严重的结构破坏。
应避免由于结构设计不当而对工程质量造成不利影响，缩短建筑物的使用寿命，并危及居民财产的安全。
1高层建筑错层结构存在的问题及分析1.1错层结构的圈梁闭合比较困难。
在实际居住时，虽然错层结构中层高相同，但是建筑空间并不处于同一个层次，不同的使用功能空间处于不同的平面。
这种设计可以大大提高建筑室内的空间利用率，使得建筑更具美感。
但是空间的错落又会给老人、孩子带来生活上的不便。
如果建筑面积过小，则会降低错层结构的经济适用性，增加建筑成本。
在实际结构设计时，错层结构构件内力分布十分不均，其主要问题在于圈梁闭合难度大，很难抵抗水平荷载；顶层温度变化过大，墙体之间存在较大的强度差异等。
圈梁闭合难度大主要是由于错层结构的功能空间处于不同的平面，门窗洞口高度不稳定，门窗洞口的位置可能会与圈梁的位置重合，特别是外纵墙、楼梯间等部位，这些问题更加突出。
1.2承载能力计算方面的问题建筑工程采用错层设计，需要在设计过程中进行建模，并对错层后的结构进行承载力计算。
PKPM多塔、设缝的建模及计算处理沈耀军张吉徐飞略中国建筑科学研究院PKPM工程部2009年7月一、多塔的建模方法建模方式一：普通层模型多塔补充定义对于在PMCAD建立的普通层模型多塔结构，需要在TAT、SATWE、PMSAP软件前处理程序中进行多塔定义，其定义方法为：1）多塔指定时，按程序提示依次输入塔楼起始、终止层号、塔总数以后，在平面图中以围区的方式指定各塔范围内的构件；但需注意，同一个构件只能也必须属于某一塔，塔号应以塔高最高者为1号塔，从高到矮依次进行编号，且总塔数不能大于9个；2）多塔结构中的各塔，如果层高、梁、柱、墙构件砼等级及钢号需要更改时，均可以在“多塔立面”中执行。
建模方式二：多塔结构广义层建模按方式一进行多塔建模，所有的塔楼平面都在同一标准层中布置完成，下一层的楼顶标高即是上一层的层底标高，任何楼层都只能和层号紧相邻的上下层相连。
新增的广义层建模方式，单塔子结构在标准层建模时只需考虑与大底盘结构的连接问题，而与其他塔楼无关，楼层组装时直接定义楼层底标高即可，不需要再补充定义多塔信息。
因此，广义层建模方式是对建模方式一的有效扩充，适合复杂多塔工程的建模。
多塔结构采用广义层建模的步骤如下：1）分别建立大底盘部分的标准层及大底盘以上各单塔独立的标准层模型，各单塔标准层的节点网格坐标要求和大底盘标准层对齐；对于像地下室相连、地面部分裙房脱开的层叠状多塔结构，可分离为地下室大底盘标准层、多个裙房标准层及各裙房以上的单塔标准层模型。
2）楼层组装时先勾选“自动计算底标高(m)”按楼层组装顺序自下而上完成第一个单塔（包括裙房）的组装；然后取消勾选“自动计算底标高(m)”项并指定第二个单塔底部标高为裙房顶部标高，然后重新勾选“自动计算底标高(m)”，依次将第二塔的各楼层添加组装完毕，目前广义层模型的楼层总数暂不能超过190层、塔数7个。
两种基本建模方式的区别1、所需标准层不同-广义层需要较多标准层广义层建模方式需要的标准层和建模方式一相比，除了大底盘部分一样，上部的标准层数量一般均大于建模方式一，这是因为广义层建模法将建模方式一中的多塔标准层拆分成各塔独立的标准层；2、楼层组装方式不同按建模方式一，自下而上依次添加楼层；广义层建模方式先自下而上完成第一个单塔，然后其余单塔通过修改楼层底标高以大底盘顶部为基底依次组装完成，由程序自动判别所有楼层的空间位置并形成连接。
应用“区域”处理错层GCL2008中，我们有两种方案进行错层等复杂结构的工程处理：方案一，根据工程图纸，直接修改已绘制的构件图元标高信息，进行工程量的计算，这种方案往往适用于同一楼层中存在若干标高情况的工程算量；方案二，采用GCL2008中提供的“区域”进行工程量的处理，而这种方案更适合于规则错层结构的工程量计算。
这里重点介绍方案二处理复杂结构的工程量计算思路。
首先，我们需要了解一个概念，就是“区域”是什么？其次，如何理解“区域”？再次，我们如何运用区域处理复杂结构的工程量。
下面，我们一起来探讨这三个问题。
一、区域是什么简单而言，区域就是划分一个范围，它规定和约束了在这个范围内的建筑构件的标高信息按照一定的规则去计算，从而达到快速绘图的目的。
二、怎样理解区域在图形算量软件中，放开标高后，所有构件都可自由设置它所在位置的标高，所以从理论上讲，我们现在进行绘图输入方式算量，即使是不建立楼层，通过修改构件标高的方式，也可以把整个工程绘制出来，但是这样我们在绘图时就会很麻烦，因为每一个标高都需要去修改，增大了绘图难度，同时也不便于统计构件的工程量属于哪个楼层的，所以我们在绘图之前仍然还是要建立楼层，其目的是与工程图纸保持一致，也便于计算机汇总统计各楼层的构件工程量，更重要的是软件可以根据建立的楼层关系自动计算构件的标高信息，从而大大提高绘图效率。
但在这个时候，又有一个新的问题出现了：即使是相同的楼层，其底标高和层高可能是不一致的，而且楼层的层数也不尽相同，这就是我们在工程中遇到的比较多的错层结构。
如图所示：同样为首层，左边部分的底标高为0.75，层高为3.3m，而右边部分的底标高为+-0.00，层高为3m。
为了解决以上问题，我们可以将该工程从中间分界划分为两个范围或区域，分别各自定义自己的标高和楼层信息。
基于这种思路，GCL2008图形算量软件也就产生了一个新的概念：区域。
需要注意的是：区域只是解决错层工程的一种方式，不具备上述规律的工程，我们不需要用绘制区域。
高层建筑错层结构存在的问题及措施◎黄民希肖聪引言建筑建设的发展促进了人民群众居住环境的不断改善，在满足基本居住、工作需求的同时，建筑设计朝着美观的方向发展。
随着我国人们提出了逐渐提高的居住要求，在建筑行业中逐渐产生了多样化的建筑形式。
在错层建筑结构设计中，具有理想的空间效果和居住性能，可以人们的空间使用、舒适度等方面需求予以满足。
近年来，错层结构成为建筑设计的一种流行趋势，错层结构就是平面和竖向均不规则分布、结构错综复杂，基于这种不规则的结构每层楼的标高和竖向构建高度均不同，楼板和平面也不规则。
因此需要在符合设计原则的基础上，对当前建筑的错层设计结构中存在的问题进行修正，以便提高建筑工程质量。
一、建筑工程错层结构定义与特点1.错层结构定义。
错层结构是指基于建筑功能的需求而设计的楼层结构不在同一高度的结构形式，前期建筑每层楼水平面高度不一致，且房间的屋顶和地面形状不同于常规平面。
目前，主要运用错层进行建筑设计，以便最大化利用空间来满足业主需求。
错层结构建筑楼层标高差要大于常规建筑，且错层结构不少于该层的30%。
2.错层建筑特点。
错层结构的楼面高层往往大于一般梁的截面高度，其类型多、情况复杂，错层面积至少大于该层面积的三分之一。
错层附近由于存在复杂的竖向抗侧力结构，因此极易形成应力集中部位。
相比于普通结构，错层结构具有结构水平剪力差、应力集中部位多、结构抗震性能差等特点。
其中结构水平剪力差是由于结构设计不规则所致。
错层处楼板不连续，平面不规则结构削弱了楼板的作用，楼层的水平剪力也会受到影响而下降；错层结构不规则易导致薄弱层出现，再加之竖向抗侧力构件受力复杂，提高了产生应力集中部位的几率。
因此，错层结构易出现较多的应力集中部位。
目前的计算机软件无法精确的计算出这些应力集中部位，这也增加了结构设计的难度。
此外，竖向不规则的错层结构还易形成长短柱混合不规则体系，这些会影响到建筑结构整体的抗震性能。
二、高层建筑工程错层结构设计中存在的问题建筑结构错层设计，在一定程度上提高了建筑的美学价值，虽然层高没有改变，但是增加了使用空间，提高了建筑空间利用率，拓展了建筑的使用功能。
建筑工程错层结构设计若干问题思考摘要：就建筑工程的错层结构而言，由于可以对建筑的内部空间进行充分利用，因此得到了社会各界的高度重视。
错层结构设计由于具有注重人性化体验、实用性较强、空间感强烈等优点，受到了越来越多人们的追捧。
但是错层结构平面和竖向均不规则，会造成结构刚度和延性的突变，可能导致强烈地震时结构破坏严重。
应避免因为结构设计不合理而影响工程质量，缩短建筑使用寿命，威胁居民人身财产安全。
关键词：建筑工程；错层结构；设计1.错层结构处理根据错层结构的上述对抗震不利的特点，应对错层结构从概念设计和构造加强两方面进行处理。
1.1概念设计（1）当建筑不同部位因功能不同而导致结构错层时，应尽量采用防震缝将复杂错层结构转化为若干个独立的相对规则的非错层结构单体。
（2）错层结构两侧应采用结构布置和侧向刚度相近的结构体系，使错层结构两侧具有相近的动力特性，尽量减少错层结构的扭转效应，减少错层处竖向抗侧力构件的内力突变，尽量避免形成薄弱部位。
（3）由于错层结构楼板不连续，应对错层结构两侧各按一个标准层输入进行结构的整体计算和配筋计算。
需要特别指出的是现有的结构计算软件，可将错层的楼层按一个楼层输入，通过调整节点高度或构件的高度来达到错层的布置，软件处理时并不能发现问题，但是计算结果却很不合理，对采用如此方法建模的错层结构，应注意核查其合理性。
另外，计算软件不能区分真实楼层和计算楼层，所以软件输出的计算位移比不能直接采用，应根据软件输出的位移，手工计算复核位移比。
1.2构造加强（1）错层处的框架柱截面高度不应小于600mm，混凝土强度等级不应低于C30，箍筋应全长加密，且应该满足短柱的体积配箍率。
抗震等级应提高一级。
（2）错层处的剪力墙厚度抗震时不应小于250mm，并应设置与其垂直的墙肢或扶壁柱，抗震等级应提高一级。
混凝土强度等级不应低于C30，应加大水平和竖向分布钢筋的配筋率。
（3）若错层处的框架柱和剪力墙不能满足设计要求时，可在框架柱和剪力墙内设置型钢，增强框架柱和剪力墙的延性。
错层结构的判定及避免错层的对策由于错层结构属于复杂高层建筑，《高规》有较严限制，结构成本迅速攀升，且《高规》对错层结构的界定较模糊，有必要对错层结构有清晰的认识，积极地寻找相应合理的对策，避免工程造价成本太高，以控制工程成本。
一、几种错层的规定及认识.1、一般认为，当楼层结构不在同一高度，当上下楼层楼面高差超过一般梁截面高度时应按错层结构考虑。
有文献认为一般梁截面高度为500，即高差超过500为错层。
2、《广东高规补充》规定9.4.4条，楼层板面高差大于相处楼面梁高，或板面高差小于相连处楼面梁高但楼板间垂直净距大于支承梁梁宽时称为错层。
3、北京院《建筑结构专业技术措施》P152页规定，如下图：（1）、楼面错层高度h0大于相邻高侧的梁高h1时，为楼面错层（图一）（2）、两侧楼板横向用同一砼梁相连，但楼板间垂直净距h2大于支承梁宽的1.5倍时，为楼面错层（图二）；（3）、当两侧楼板横向用同一根梁相连，虽然h2＜1.5b,但纵向梁净距（h0- h1）＞b时，为楼面错层（图三）；（4）、当较大错层面积大于该层总面积30%时，为楼层错层。
小结：第一种错层认识较模糊，稍比《高规》清晰一些，《广东高规补充》的规定义较第一种错层认识进了一步，但规定的后半句太严，且无错层面积例规定，有一块板下沉或上升都有错层的问题；北京院《建筑结构专业技术措施》则较为详细，具有可操作性，且北京地区大部分为8度区，广东地区大部分为7度抗震设防区，该条反而广东比北京控制严；二、避免错层结构的对策.1、大错层——由于建筑方案有其设计意图或市场卖点需求，故仅有如下措施；（1）、调整建筑方案。
此方法操作具有难度，要跟销售价格来定，若销售价位高，利润大则可不调整，若销售价位低，利润空间小，则应调整；（2）、将大错层调整为小错层。
规避错层结构的成本上升；（3）、通过设缝将错层部份隔开。
此方法在方案较难实现，若为裙房与塔楼局部错层，应设法设缝隔开；若塔楼中住宅错层，该部分较难实施；2、较大错层.《广东高规补充规定》及北京院《结构技术措施》对错层的定义，但错层在一定范围时可通过技术处理达到非错层结构的目的。

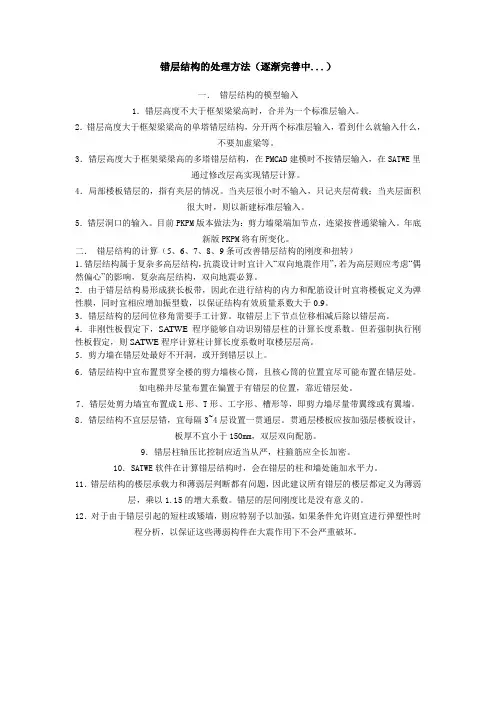

错层结构的处理方法（逐渐完善中...）
一．错层结构的模型输入
1．错层高度不大于框架梁梁高时，合并为一个标准层输入。
2．错层高度大于框架梁梁高的单塔错层结构，分开两个标准层输入，看到什么就输入什么，
不要加虚梁等。
3．错层高度大于框架梁梁高的多塔错层结构，在PMCAD建模时不按错层输入，在SATWE里
通过修改层高实现错层计算。
4．局部楼板错层的，指有夹层的情况。
当夹层很小时不输入，只记夹层荷载；当夹层面积
很大时，则以新建标准层输入。
5．错层洞口的输入。
目前PKPM版本做法为：剪力墙梁端加节点，连梁按普通梁输入。
年底
新版PKPM将有所变化。
二．错层结构的计算（5、6、7、8、9条可改善错层结构的刚度和扭转）
1．错层结构属于复杂多高层结构，抗震设计时宜计入“双向地震作用”，若为高层则应考虑“偶然偏心”的影响，复杂高层结构，双向地震必算。
2．由于错层结构易形成狭长板带，因此在进行结构的内力和配筋设计时宜将楼板定义为弹性膜，同时宜相应增加振型数，以保证结构有效质量系数大于0.9。
3．错层结构的层间位移角需要手工计算。
取错层上下节点位移相减后除以错层高。
4．非刚性板假定下，SA TWE程序能够自动识别错层柱的计算长度系数。
但若强制执行刚性板假定，则SA TWE程序计算柱计算长度系数时取楼层层高。
5．剪力墙在错层处最好不开洞，或开到错层以上。
6．错层结构中宜布置贯穿全楼的剪力墙核心筒，且核心筒的位置宜尽可能布置在错层处。
如电梯井尽量布置在偏置于有错层的位置，靠近错层处。
7．错层处剪力墙宜布置成L形、T形、工字形、槽形等，即剪力墙尽量带翼缘或有翼墙。
8．错层结构不宜层层错，宜每隔3~4层设置一贯通层。
贯通层楼板应按加强层楼板设计，
板厚不宜小于150mm，双层双向配筋。
9．错层柱轴压比控制应适当从严，柱箍筋应全长加密。
10．SATWE软件在计算错层结构时，会在错层的柱和墙处施加水平力。
11．错层结构的楼层承载力和薄弱层判断都有问题，因此建议所有错层的楼层都定义为薄弱层，乘以1.15的增大系数。
错层的层间刚度比是没有意义的。
12．对于由于错层引起的短柱或矮墙，则应特别予以加强，如果条件允许则宜进行弹塑性时程分析，以保证这些薄弱构件在大震作用下不会严重破坏。
