RS-232、RS-449、V35、X21接口的区别RS-232、RS-449、V35、X21接口的区别.txt生活是过出来的，不是想出来的。
放得下的是曾经，放不下的是记忆。
无论我在哪里，我离你都只有一转身的距离。
G.703规范了从64K直到155M信号的相关内容。
只是通常2M信号用的多，尤其是V.35转2M的转换器型号都表示为V.35转G.703，导致很多误解以为G.703信号就是2M信号。
RSR232和这些信号根本不是一类信号，没有比较的必要。
（1）网络通信协议RS-232-CRS-232-C是OSI基本参考模型物理层部分的规格，它决定了连接器形状等物理特性、以0和1表示的电气特性及表示信号意义的逻辑特性。
RS-232-C是EIA发表的，是RS-232-B的修改版。
本来是为连接模拟通信线路中的调制解调器等DCE及电传打印机等DTE拉接口而标准化的。
现在很多个人计算机也用RS-232-C作为输入输出接口，用RS-232-C作为接口的个人计算机也很普及。
RS-232-C的如下特点：采用直通方式，双向通信，基本频带，电流环方式，串行传输方式，DCE-DTE间使用的信号形态，交接方式，全双工通信。
RS-232-C在ITU建议的V.24和V.28规定的25引脚连接器在功能上具有互换性。
RS-232-C所使用的连接器为25引脚插入式连接器，一般称为25引脚D-SUB。
DTE端的电缆顶端接公插头，DCE端接母插座。
RS-232-C所用电缆的形状并不固定，但大多使用带屏蔽的24芯电缆。
电缆的最大长度为15m。
使用RS-232-C在200K位/秒以下的任何速率都能进行数据传输。
（2）RS-449RS-449是1977年由EIA发表的标准，它规定了DTE和DCE之间的机械特性和电气特性。
RS-449是想取代RS-232-C而开发的标准，但是几乎所有的数据通信设备厂家仍然采用原来的标准，所以RS-232-C 仍然是最受欢迎的接口而被广泛采用。

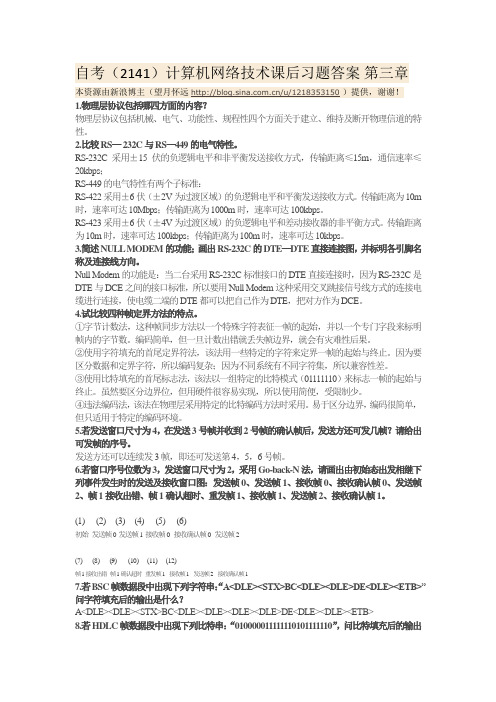

自考（2141）计算机网络技术课后习题答案第三章1.物理层协议包括哪四方面的内容？物理层协议包括机械、电气、功能性、规程性四个方面关于建立、维持及断开物理信道的特性。
2.比较RS— 232C与RS—449的电气特性。
RS-232C采用±15伏的负逻辑电平和非平衡发送接收方式，传输距离≤15m，通信速率≤20kbps；RS-449的电气特性有两个子标准：RS-422采用±6伏（±2V为过渡区域）的负逻辑电平和平衡发送接收方式。
传输距离为10m 时，速率可达10Mbps；传输距离为1000m时，速率可达100kbps。
RS-423采用±6伏（±4V为过渡区域）的负逻辑电平和差动接收器的非平衡方式。
传输距离为10m时，速率可达100kbps；传输距离为100m时，速率可达10kbps。
3.简述NULL MODEM的功能；画出RS-232C的DTE—DTE直接连接图，并标明各引脚名称及连接线方向。
Null Modem的功能是：当二台采用RS-232C标准接口的DTE直接连接时，因为RS-232C是DTE与DCE之间的接口标准，所以要用Null Modem这种采用交叉跳接信号线方式的连接电缆进行连接，使电缆二端的DTE都可以把自己作为DTE，把对方作为DCE。
4.试比较四种帧定界方法的特点。
①字节计数法，这种帧同步方法以一个特殊字符表征一帧的起始，并以一个专门字段来标明帧内的字节数。
编码简单，但一旦计数出错就丢失帧边界，就会有灾难性后果。
②使用字符填充的首尾定界符法，该法用一些特定的字符来定界一帧的起始与终止。
因为要区分数据和定界字符，所以编码复杂；因为不同系统有不同字符集，所以兼容性差。
③使用比特填充的首尾标志法，该法以一组特定的比特模式（01111110）来标志一帧的起始与终止。
虽然要区分边界位，但用硬件很容易实现，所以使用简便，受限制少。
④违法编码法，该法在物理层采用特定的比特编码方法时采用。
什么是RS-485接口？它比RS-232-C接口相比有何特点？RS485接口组成的半双工网络，一般是两线制，多采用屏蔽双绞线传输，这种接线方式为总线式拓扑结构在同一总线上最多可以挂接32个结点。
我们知道，最初数据是模拟信号输出简单过程量，后来仪表接口是RS232接口，这种接口可以实现点对点的通信方式，但这种方式不能实现联网功能，随后出现的RS485解决了这个问题。
为此本文通过问答的形式详细介绍RS485接口。
一、什么是RS-485接口？它比RS-232-C接口相比有何特点？答：由于RS-232-C接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
针对RS-232-C的不足，于是就不断出现了一些新的接口标准，RS-485就是其中之一，它具有以下特点：1）RS-485的电气特性：逻辑“1”以两线间的电压差为+（2-6）V表示；逻辑“0”以两线间的电压差为-（2-6）V表示。
接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。
2）RS-485的数据最高传输速率为10Mbps3）RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
4）RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C 接口在总线上只允许连接1个收发器，即单站能力。
而RS-485接口在总线上是允许连接。

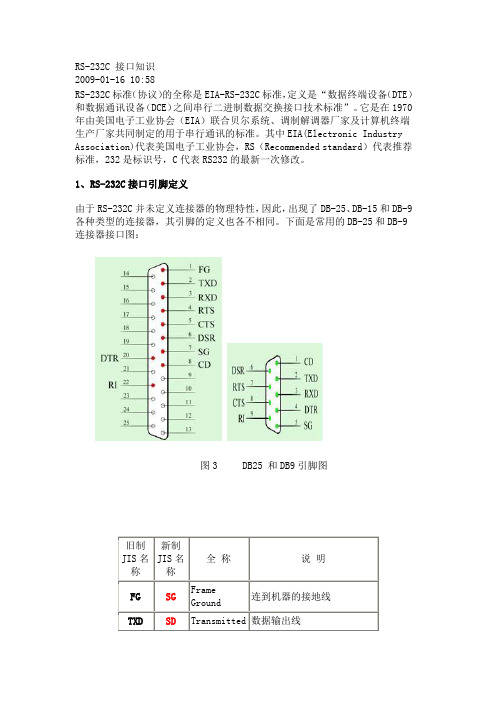

RS-232C 接口知识2009-01-16 10:58RS-232C标准（协议）的全称是EIA-RS-232C标准，定义是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（Recommended standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改。
1、RS-232C接口引脚定义由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。
下面是常用的DB-25和DB-9连接器接口图：图3 DB25 和DB9引脚图• RS-232C规标准接口有25条线，4条数据线、11条控制线、3条定时线、7条备用和未定义线，常用的只有9根，它们是：（1）、状态线：数据准备就绪(Data set ready-DSR)——有效时（ON）状态，表明数据通信设备可以使用。
(DCE->DTE)数据终端就绪(Data set ready-DTR)——有效时（ON）状态，表明数据终端设备可以使用。
(DTE->DCE)这两个信号有时连到电源上，上电就立即有效。
这两个设备状态信号有效，只表示设备本身可用，并不说明通信链路可以开始进行通信了，能否开始进行通信要由下面的控制信号决定。
（2）、联络线请求发送(Request to send-RTS)——DTE准备向DCE发送数据，DTE使该信号有效（ON状态），通知DCE要发送数据给DCE了。
(DTE->DCE)允许发送（Clear to send-CTS）——是对RTS的响应信号。
当DCE已准备好接收DTE传来的数据时，使该信号有效，通知DTE开始发送数据。
第一章计算机网络概论习题参考答案1.计算机网络可分为哪两大子网？它们各实现什么功能？计算机网络分为资源子网和通信子网。
资源子网：负责信息处理（包括提供资源的主机HOST和请求资源的终端，它们都是信息传输的源节点或宿节点，有时也通称为端节点）；通信子网：负责全网中的信息传递（由网络节点和通信链路组成）。
2.计算机网络的发展可划分为哪几个阶段？每个阶段各有什么特点？可分为四个阶段。
第一阶段为面向终端的计算机网络，特点是由单个具有自主处理功能的计算机和多个没有自主处理功能的终端组成网络。
第二阶段为计算机-计算机网络，特点是由具有自主处理功能的多个计算机组成独立的网络系统。
第三阶段为开放式标准化网络，特点是由多个计算机组成容易实现网络之间互相连接的开放式网络系统。
第四阶段为因特网的广泛应用与高速网络技术的发展，特点是网络系统具备高度的可靠性与完善的管理机制，网络覆盖范围广泛。
3.早期的计算机网络中，哪些技术对日后的发展产生了深远的影响？早期的ARPANET、TCP/IP、PDN的技术对日后的发展产生了深远的影响。
4.简述计算机网络的功能？①硬件资源共享：存储器、打印机等；②软件资源共享：文件传送，数据库等；③用户间信息交换：收发邮件收发消息等信息交换。
5.名词解释：PSE：分组交换设备PAD：分组装拆设备NCC：网络控制中心FEP：前端处理机IMP：接口信息处理机DTE：数据终端设备DCE：数据电路终接设备PDN：公用数据网OSI：开放系统互连基本参考模型HDLC：高级数据链路控制协议SNA：系统网络结构DNA：数字网络结构WAN：广域网，远程网LAN：局域网SCS：结构化综合布线系统NBS：美国国家标准局ANSI：美国国家标准学会ECMA：欧洲计算机制造商协会IETF：Internet工程任务组IESG：Internet工程指导小组ITU：国际电话电报咨询委员会CCITT，现已改名为国际电信联盟ITU。
自动控制原理胡寿松第二版课后答案第一章_参考答案范文合集第一篇：自动控制原理胡寿松第二版课后答案第一章_参考答案控制系统导论习题及参考答案自动控制原理胡寿松第二版课后答案1-2 下图是仓库大门自动控制系统原理示意图，试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。
解当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如下图所示。
1-3根据图示的电动机速度控制系统工作原理图，完成：(1)将a，b与c，d用线连接成负反馈状态；(2)画出系统方框图。
解：（1）负反馈连接方式为：a↔d，b↔c；（2）系统方框图如图所示。
1-3 图(a)，(b)所示的系统均为电压调节系统。
假设空载时两系统发电机端电压均为110V，试问带上负载后，图(a)，(b)中哪个能保持110V不变，哪个电压会低于110V？为什么?解：带上负载后，开始由于负载的影响，图(a)与(b)系统的端电压都要下降，但图(a)中所示系统能恢复到110伏而图(b)系统却不能。
理由如下：图(a)系统,当u低于给定电压时，其偏差电压经放大器K放大后，驱动电机D转动，经减速器带动电刷，使发电机F的激磁电流Ij增大，发电机的输出电压会升高，从而使偏差电压减小，直至偏差电压为零时，电机才停止转动。
因此，图(a)系统能保持110伏不变。
图(b)系统，当u低于给定电压时，其偏差电压经放大器K后，直接使发电机激磁电流增大，提高发电机的端电压，使发电机G 的端电压回升，偏差电压减小，但不可能等于零，因为当偏差电压为0时，if=0，发电机就不能工作。
即图(b)所示系统的稳态电压会低于110伏。
2005软考网络工程师模拟试题及答案(一)网络工程师模拟试题上（1）•若卫星信道的数据传输率为1Mbps，帧长为1000bit，利用卫星信道的两个站点从一方到另一方的传播时延为250ms。
忽略确认帧长和处理时间则若帧的出错概率为0.1, 而假设应答帧不出现错误，当采用停等协议时，其协议效率是（1）。
若采用连续ARQ协议，发送窗口Wt＝7，接收窗口Wr＝1，在不出错的情况下，信道的利用率为（2）若帧传输过程中出错是突发式的，突发位数为100bit，信道的误码率为10-3,则帧的出错概率变为（3）在连续ARQ协议中，若发送窗口大于2K（K为编号位数），则会（4），停等协议可以看成是连续ARQ协议的特例，即（5）（1） A 0.02 B 0.018 C 0.1 D 0.04 A（2） A 0.078 B 0.137 C 0.11 D 0.01 A（3） A 0.001 B 0.1 C 0.01 D 0.0001（4） A 发送窗口速度太快 B 接收窗口接收不下C 接收方不能正确识别是新的下一帧还是重发的帧D 发送窗口不能进行编号（5） A 发送窗口等于1 B 接收窗口等于1 C 认为线路不出错 D 认为线路出错较高答案：（1）B （2）B （3）C （4）C （5）A• RS－232标准在初期可以满足人们的要求，但当人们要求以更高的速率传送到更远的距离时，需要有新的标准，RS449就是这个目的，它的标准规格中，RS422标准是平衡式的，传输一个信号用两条线，逻辑信号的表示用（6），双线传输的好处是（7）。
X.21的接口（8）之间的接口，为兼容RS－232设备，制定了（9）。
X.21接口每根线上可以（10）（6）A 正负5V以上 B 正负3V以上 C两条线的电平差 D两条线的电平（7）A 冗余可靠 B抗干扰能力增强 C 传输速率高 D 可并行传输信号（8）A MODEM和计算机 B Modem和电话线 C计算机和数字化端接设备 D 计算机和电话线（9）A RS－449 B RS－423 C X.75 D x.21bis（10）A提供多个功能 B 传输固定信号 C 提供某个特定功能 D 任意设定功能答案：(6) C (7) B (8) C (9) D (10) A• TCP协议通过建立连接为用户提供可靠传输，与数据链路层的连接建立不同，TCP要经过（11）才能确定一个连接，这是因为（12）。
整理题库1．填空题(1) 计算机网络按网络的覆盖范围可分为_局域网_、城域网和__广域网__。
(2) 从计算机网络组成的角度看，计算机网络从逻辑功能上可分为通信子网和__资源__子网。
(3) 计算机网络的拓扑结构有星型、树型、总线型、环型和网状型。
(1) 调制解调器的作用是实现模拟/数字信号和数字/模拟信号之间的变换。
(2) 在数据通信过程中，接收端要通过差错控制检查数据是否出错，而采用反馈重发纠错的方法有停等ARQ方式和连续ARQ方式，连续ARQ方式又包括选择方式和GO-BACK-N方式。
(3) 脉冲编码调制的过程简单地说可分为三个过程，它们是抽样、量化和编码。
(4) 在数字通信信道上，直接传送基带信号的方法称为基带传输。
(5) 通信信道按传输信号的类型可划分为模拟信道和数字信道。
(6) 数字数据在数字信道上传输前需进行编码，以便在数据中加入时钟信号；(7) 数字数据的基本调制技术包括幅移键控、频移键控和相移键控。
(1) 在TCP/IP参考模型的传输层上，用户数据报协议实现的是不可靠、无连接的数据报服务，而传输控制协议一个基于连接的通信协议，提供可靠的数据传输。
(2) 在计算机网络中，将网络的层次结构模型和各层协议的集合称为计算机网络的体系结构。
其中，实际应用最广泛的是TCP/IP协议，由它组成了Internet的一整套协议。
(3) IEEE 802局域网标准将数据链路层划分为逻辑链路控制子层和媒体访问控制子层。
(4) 在令牌环中，为了解决竞争，使用了一个称为令牌的特殊标记，只有拥有的站才有权利发送数据。
令牌环网络的拓扑结构为环型。
(5) 决定局域网特性的主要技术有拓扑结构、传输介质和介质访问控制技术。
(6) 载波监听多路访问/冲突检测的原理可以概括为先听后发、边听边发、__冲突停发___________、随机重发；(1) HTTP协议是基于TCP/IP之上的，WWW服务所使用的主要协议，HTTP会话过程包括连接、请求、应答和断开。
四次作业参考答案第一次作业1-1 什么是计算机网络？计算机网络的主要功能是什么？计算机网络的定义：以能够相互共享资源的方式互联起来的自治计算机系统的集合。
主要表现在：①计算机网络建立的主要目的是实现计算机资源的共享；②互联的计算机是分布在不同地理位置的多台独立的“自治计算机”；③联网的计算机必须遵循全网统一的网络协议。
主要功能：①资源共享；②数据通信；③分布式处理；负载均衡；④提高系统的可靠性和可用性。
1-4 将TCP/IP和OSI的体系结构进行比较，讨论其异同之处。
(1)相同点：它们都采用了层次结构的概念，层的功能大体相似，都具有基于独立协议栈的概念。
(2)不同点：①ISO/OSI参考模型将服务、接口与协议的概念明确化；TCP/IP参考模型在服务、接口与协议的区别上不很清楚。
②ISO/OSI参考模型先有层的划分，后有各层协议；TCP/IP参考模型先有协议，后有层的划分。
③ISO/OSI参考模型划分为七层；TCP/IP参考模型划分为四层。
④ISO/OSI的网络层支持无连接和面向连接的通信，传输层只支持面向连接的通信；TCP/IP的网络层只支持无连接的通信，传输层提供无连接和面向连接的通信。
1-6 从系统的功能角度考察，计算机网络有哪两个子网组成？他们各自的功能是什么？计算机网络主要由通信子网和资源子网组成。
通信子网的功能：将各种计算机互连起来，完成数据之间的交换和通信处理。
资源子网的功能：负责全网面向应用的数据处理工作，向用户提供数据处理能力、数据存储能力、数据管理能力、数据输入输出能力以及其他数据资源。
1-9 什么是计算机网络的拓扑结构？计算机网络有哪些拓扑结构？网络拓扑结构是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。
主要拓扑结构：总线型拓扑，环型拓扑，星型拓扑，网状拓扑，混合型拓扑。
补充题1 说明计算机网络产生的动机是什么？（仅供参考）计算机网络产生的动机是为了实现①资源共享；②数据通信；③分布式处理；④负载均衡；⑤提高系统的可靠性和可用性。
RS232与RS485的电气特性说明2008-10-08 09:21一、什么是RS-232 接口？(1) RS-232 的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
（“RS-232-C”中的“-C”只不过表示RS-232的版本，所以与“RS-232”简称是一样的）它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准"该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
后来IBM的PC 机将RS-232 简化成了DB-9 连接器，从而成为事实标准。
而工业控制的RS-232 口一般只使用RXD、TXD、GND 三条线。
(2)RS-232 接口的电气特性在RS-232-C 中任何一条信号线的电压均为负逻辑关系。
即：逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V 。
RS-232-C 最常用的9 条引线的信号内容如下所示：定义DCD RXD TXD DTR GND DSR RTS CTS RIDB-9 1 2 3 4 5 6 7 8 9DB-258 3 2 20 7 6 4 5 22(3) RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座,通常插头在DCE端,插座在DTE端。
PC 机的RS-232 口为9 芯针插座。
而波士RS-232/RS-485转换器的RS-232 为DB-9 孔插头。
一些设备与PC 机连接的RS-232 接口,因为不使用对方的传送控制信号,只需三条接口线,即"发送数据TXD"、"接收数据RXD"和"信号地GND"。
