纬编花色组织及其编织工艺
- 格式：ppt
- 大小：21.48 MB
- 文档页数：204
文档推荐
-
第三章纬编的花色组织及其编织工艺页数:56
-
针织学试卷,页数:41
-
纬编花色组织及其编织工艺页数:204
-
纬编花色组织页数:40
-
针织学 第三章 纬编花色组织与圆机编织工艺页数:198
-
第三章纬编花色组织及其编织工艺11页数:56
下载文档原格式
合集下载
第三章常用纬编花色组织与圆机编织工艺(针织学)PPT课件
不同花纹的纵行数B0取决于踵位数， B0=n 凡同一踵位的织针编织的纵行完全相同 二针道 n＝2 三针道 n＝3 四针道 n＝4
若踵位排列为：步步高”/“排列或步步低”\“排列； 则最大花宽Bmax＝B0＝n 若踵位对称排列“ ”或“ ” 则最大花宽Bmax＝2B0＝2n 将4档针踵织针以各种顺序交替排列，不成循环， 则最大花宽Bmax≤N(N为针筒总针数）
提花轮中高钢米——织针上升至退圈高度——成圈 提花轮中中钢米——织针上升至集圈高度——集圈 提花轮中无钢米——织针不编织
2.特点 结构简单； 花纹有明显得螺旋形外观（相邻两个花 型之间有横向和纵向位移）； 三功位选针； 提花轮呈倾斜配置，占空间小，有利于 增加成圈系统数。
3、矩形花纹的形成和设计 由提花轮提花机形成的花纹区域有三种： . 矩形（最为普遍 ） . 六边形 . 菱形 假设 提花轮槽数=T
提花轮序号
钢米排列
1
19 6H、1L、2H、1L、5H
2
20 5H、1L、4H、1L、4H
3
21 4H、1L、6H、1L、3H
4
22 3H、1L、8H、1L、2H
5
23 2H、1L、4H、2L、4H、1L、1H
6
24 1H、1L、4H、1L、2H、1L、4H、1L
7
25 5H、1L、4H、1L、4H
15
33 4H、1L、6H、1L、3H
16
34 5H、1L、4H、1L、4H
17
35 6H、1L、2H、1L、5H
18
36 7H、2L、6H
⑵ r≠0
当总针数N不能被提花轮槽数T整除时，提花 轮槽与织针的关系就不会像r=0时那样固定不 变。则针筒在第二转时，提花轮起始槽就不会 与第一针啮合。
若踵位排列为：步步高”/“排列或步步低”\“排列； 则最大花宽Bmax＝B0＝n 若踵位对称排列“ ”或“ ” 则最大花宽Bmax＝2B0＝2n 将4档针踵织针以各种顺序交替排列，不成循环， 则最大花宽Bmax≤N(N为针筒总针数）
提花轮中高钢米——织针上升至退圈高度——成圈 提花轮中中钢米——织针上升至集圈高度——集圈 提花轮中无钢米——织针不编织
2.特点 结构简单； 花纹有明显得螺旋形外观（相邻两个花 型之间有横向和纵向位移）； 三功位选针； 提花轮呈倾斜配置，占空间小，有利于 增加成圈系统数。
3、矩形花纹的形成和设计 由提花轮提花机形成的花纹区域有三种： . 矩形（最为普遍 ） . 六边形 . 菱形 假设 提花轮槽数=T
提花轮序号
钢米排列
1
19 6H、1L、2H、1L、5H
2
20 5H、1L、4H、1L、4H
3
21 4H、1L、6H、1L、3H
4
22 3H、1L、8H、1L、2H
5
23 2H、1L、4H、2L、4H、1L、1H
6
24 1H、1L、4H、1L、2H、1L、4H、1L
7
25 5H、1L、4H、1L、4H
15
33 4H、1L、6H、1L、3H
16
34 5H、1L、4H、1L、4H
17
35 6H、1L、2H、1L、5H
18
36 7H、2L、6H
⑵ r≠0
当总针数N不能被提花轮槽数T整除时，提花 轮槽与织针的关系就不会像r=0时那样固定不 变。则针筒在第二转时，提花轮起始槽就不会 与第一针啮合。
3_纬编花色组织与圆机编织工艺(提花_集圈_添纱)1
5.衬纬组织的结构特点、特性和编织方法。 6.毛圈组织的结构特点、分类、特性、用途 和基本编织方法，毛圈沉降片的构型以及 对织物的影响。 7.调线织物的结构特点、特性，四色调线装 置的工作原理与调线织物的编织方法。 8.绕经织物的结构特点、特性和用途，绕经 装置的工作原理与绕经织物的编织方法。
9.长毛绒组织的结构特点、分类、特性和用 途，毛条喂入式和毛纱割圈式长毛绒组织 的编织方法。 10.移圈织物的结构特点、分类、特性和用 途，移圈机件构型，纱罗组织和菠萝组织 的编织方法。 11.常用的复合组织种类、结构特点、特性 和编织方法
集圈的连接作用一面具有孔眼效应的集圈组织1利用集圈形成较多的花色效应色彩效应网眼凹凸闪色效应等3耐磨性比平针罗纹差而且容易抽丝4厚度较平针与罗纹组织的大5横向延伸较平针与罗纹差6断裂强力比平针与罗纹差线圈受力不均1形成方法集圈组织的编织方法与提花组织相似需要?织针13被选中上升到退圈高织针2被选中上升到集圈虚线2为编织集圈的织针针踵运动轨迹
集圈的连接作用
一面具有孔眼效应的集圈组织
二、集圈组织的特性与用途
1、利用集圈形成较多的花色效应（色彩效应、 网眼、凹凸、闪色效应等）
2、脱散性较平针组织小（织防脱散横列） 3、耐磨性比平针、罗纹差，而且容易抽丝 4、厚度较平针与罗纹组织的大
5、横向延伸较平针与罗纹差
6、断裂强力比平针与罗纹差（线圈受力不均）
3、分类： • 按单双面来分，可分为单面集圈组织和双面集 圈组织。 • 按悬弧多少来分，可分为单列、双列、多列集
圈组织。
• 按参加集圈的针数分，可分为单针、双针、三 针集圈。 一般将悬弧多少与参加集圈的针数多少结 合起来命名。
三针单列集圈
单针三列集圈
双针双列集圈
3_纬编花色组织与圆机编织工艺_衬垫_衬纬_毛圈2
二、衬垫组织的特性与用途
㈠ 用途 1、衬垫纱可用于拉绒起毛形成绒类织物 2、通过衬垫纱还能形成花纹效应
3、适宜用于内衣及运动衣、T恤衫等
㈡ 特性 1、织物表面平整，保暖性好
2、横向延伸性小，织物尺寸稳定
三、衬垫组织的编织工艺
添纱衬垫组织可在钩针和舌针的针织机上编织 1、机件 单面四针道舌针圆纬机 双片颚的沉降片 三个成圈系统编织一个横列
三、毛圈组织的编织工艺
(一)毛圈的形成原理
毛圈线圈由地纱和毛圈纱构成， 需要两个导纱孔导纱器 地纱1：垫入位置较低 毛圈纱2：垫入位置较高 在沉降片片颚上弯纱的地纱1形 成平针线圈，在沉降片片鼻上弯 纱的毛圈纱2的沉降弧被拉长形 成毛圈 h为沉降片片鼻的高度 若要改变毛圈的高度，则需要更 换不同片鼻高度的沉降片
（8）旧线圈脱在预弯纱的地纱和毛圈上形成新线圈
凹凸提花毛圈的编织
选择沉降片装置，它对每一片沉降片 进行选择
凹凸提花毛圈的编织原理
根据花纹要求被选中的沉降片沿径 向朝针筒中心，使地纱1和毛圈纱2 分别搁在沉降片的片颚和片鼻上弯 纱
没被选中的沉降片不被推进，毛圈 纱2与地纱1一样搁在沉降片片颚上 弯纱，不形成毛圈
通常采用特殊设计的沉降片和织针来实现 毛圈纱1和地纱2垫入针钩 沉降片向针筒中心挺进，利用片鼻上的一个台阶3将 毛圈纱推向针背 脱圈后，毛圈纱线圈显露在织物正面，将地纱线圈覆 盖住，而织物反面仍是拉长沉降弧的毛圈
5、双面毛圈的编织
两片沉降片：1是正面毛圈用沉降片，2是反面毛圈用 沉降片
以平针为地组织的双面毛圈的编织过程
（二）添纱衬垫组织
1、形成方式 1）面纱和地纱编织平针组织 2）衬垫纱夹在面纱和地纱之间 2、特点 1）不显示在织物的正面 纱比是指衬垫纱在地组织上形成的不封闭圈弧与 浮线之比 2、方式——常用的有1：1、1：2和1：3等 3、类型 (1）凹凸效应 (2)斜纹外观 (3)条纹外观 (4)方块外观
常用纬编花色组织与圆机编织工艺(针织学)课件
03
土工布、防护服等产品，具有高性能、高强度等特点。
纬编花色组织在圆机上的应用
提花组织在圆机上的应用
01
02
03
提花组织
通过控制织针的升降，形 成不同图案和纹理效果的 组织。
应用
广泛应用于各种服装面料、 家纺用品等领域，如床单、 毛巾、窗帘等。
特点
具有图案丰富、立体感强、 质地柔软等特点，可满足 不同风格和用途的需求。
嵌花组织是通过将不同颜色的纱线嵌入到织物中，形成具有丰富色彩和纹理的花纹 效果。
嵌花组织的编织工艺包括手工嵌花和机器嵌花，其中机器嵌花又分为半自动嵌花和 全自动嵌花。
嵌花组织的编织过程中，需要特别注意纱线的颜色搭配和织物的密度，以确保花纹 的清晰度和织物的质量。
ห้องสมุดไป่ตู้ 毛圈组织的编织工艺
毛圈组织是通过在针织机上安装 特殊的织针，使织针在编织过程 中形成毛圈，从而形成具有柔软、
提花组织是通过控制针织机的选 针系统，使织针按照预先设定的 图案进行编织，形成具有不同形
状和纹理的花纹效果。
提花组织的编织工艺包括单面提 花和双面提花，其中单面提花又
分为素色提花和间色提花。
提花组织的编织过程中，需要特 别注意纱线的质量和织物的密度，
以确保花纹的清晰度和织物的质 量。
嵌花组织的编织工艺
集圈组织的编织工艺包括单面集圈和双面集圈，其中双面集圈又分为正反集圈和局部集圈。
集圈组织的编织过程中，需要特别注意纱线的质量和织物的密度，以确保集圈的形状和织物 的质量。
圆机编织工艺的原理与特点
圆机编织工艺的原理
纬编工艺的基本原理包括纱线的运动、成圈、脱圈和 移圈等过程，这些过程相互配合，形成各种不同的织 物结构和花色效果。
针织学 第三章 纬编花色组织与圆机编织工艺
纺织与材料学院
两色完全提花组织
纺织与材料学院
2.不完全提花组织 每一成圈系统处，编织反面线圈的织针（针盘织针）为
一隔一参加编织。因此，两个成圈系统编织一个反面线 圈横列，每一个完整的反面线圈横列由两色线圈组成。 不完全提花组织的反面通常有纵条纹、小芝麻点和大芝 麻点等效应。其正、反面纵密的差异较小，当色纱数为2 时，正反面纵密之比为1：1；色纱数为3时，正反面纵密 之比为2：3。除纵条纹的反面效应外，小芝麻点和大芝 麻点的反面效应都使得织物反面的色纱分布均匀，从而 减少了“露底”的可能性，保证了正面花纹清晰，织物 牢度不受影响。
第三章 纬编花色组织与 圆机编织工艺
纺织与材料学院
本章知识点
提花组织的结构特点、分类、特性、用途、编织方法和走 针轨迹。
集圈组织的结构特点、分类、特性、用途、编织方法和走 针轨迹。
添纱组织的结构特点、分类、特性和基本编织方法，影响 正确添纱的因素。
衬垫组织的结构特点、分类、特性、用途和编织方法。 衬纬组织的结构特点、分类、特性和编织方法。 毛圈组织的结构特点、分类、特性、用途和基本编织方法，
纺织与材料学院
四、提花组织的编织工艺
提花组织需要 在具有选针功 能的针织机上 编织。选针装 置及其选针原 理将在下一章 介绍。
单面提花组织的编织方法
编织提花组织的走针轨迹
纺织与材料学院
双面提花组织的编织方法
纺织与材料学院 针织学
第二节 集圈组织与 编织工艺ห้องสมุดไป่ตู้
单面提花组织是由平针线圈和浮线组成。其结构有均匀 （规则）或不均匀（不规则）两种，每种又有单色和多 色之分。
纺织与材料学院
1.单面结构均匀的提花组织 单面均匀提花组织一般采用多色纱线编织。其特征如下： (1)线圈大小相同，结构均匀，织物外观平整。 (2)每一个完整的线圈横列由两色或多色纱线编织的线圈组成。 (3)每个线圈的后面都有浮线，浮线数量等于色纱数减一。 (4)每根织针在每个提花横列的编织次数都相同，即都为一次。 (5)设计时适合采用花型意匠图来表示。 (6)由于浮线在织物的反面，容易引起钩丝，所以浮线长度一般

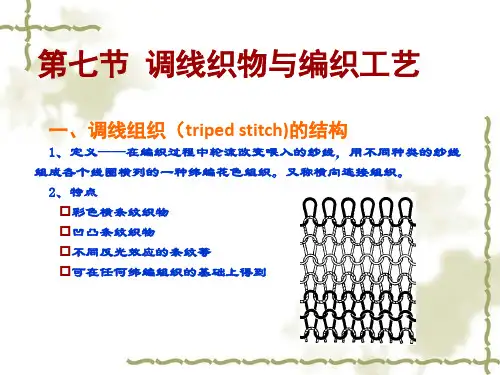

3_纬编花色组织与圆机编织工艺(调线_绕经_长毛绒_移圈_复合)3
b. 如图（2）：另一导纱指7带着夹线器9、剪刀8和纱线B摆向针背 c. 如图（3）：带着夹线器9、剪刀8和B纱的导纱指7与导纱机件6一起 向下运动，进入垫纱位置 d. 如图（4）：当新纱线B在调线位置被可靠地编织了二三针后，夹线 器9和剪刀8张开，放松纱端。导纱指3上的夹线器5和剪刀4关闭，握紧 纱线A并将其剪断。
分类
罗纹空气层组织 点纹组织
罗纹网眼组织
胖花组织 衍缝组织
1、罗纹空气层组织
罗纹＋平针（又称米拉诺组织）（minalo）
（பைடு நூலகம்）形成方法 三个成圈系统编织一个完全组织
（2）特点
织物上形成双层袋形
织物表面有凸起的横楞效应 横向延伸性小，尺寸稳定性提高 厚实、挺括
（3）用途
用于针织内衣、毛衫等
2、点纹组织
双面圆纬机 织针构型 针盘针1与普通舌针相同 针筒针2上有一刀刃3，可以将垫入针钩的毛纱割断， 故又称为“刀针”，由于刀针2上没有针舌，所以 它不能成圈。
该组织一个横列的编织方法 下刀针有高踵（A）和低 踵（B）两种，在针筒中 呈间隔排列 由于喂入下刀针的毛纱比 喂入上针的地纱要粗，所 以下针筒针距是上针盘针 距的一倍 上针有高、中、低三种踵 位（C、D、E） 下三角分高低两档，上三 角分高、中、低三档，分 别控制对应的织针
二、长毛绒组织的特性与用途
1、特性 长度不一的纤维形成毛干和绒毛的织物表面。
手感柔软, 保暖性、 耐磨性好
比天然毛皮轻， 不易被虫蛀
2、用途
用于服装、动物玩具、拖鞋、装饰织物等
三、长毛绒组织的编织工艺
（一）毛条喂入式长毛绒组织的编织 1、梳理装置——由输入辊罗拉、梳理辊、钢丝滚筒 组成 2、毛条喂入装置——将具有一定长度的纤维做成的 毛条，梳成有序的纤维层喂入织针
纬编花色组织及其编织工艺
编织添纱组织专用导纱器
62
2、成圈过程中纱线相对位置的分析
垫纱时，必须保证面纱靠近针背 ，地纱靠近针钩。面纱2垫纱横角 <地纱1垫纱横角。
63
3、影响因素： （1）垫纱角 （2）织针和沉降片的外形 （3）纱线的性质：线密度、摩擦系数、刚度等 （4）线圈长度 （5）纱线张力、牵拉张力等
64
第四节 衬垫组织
35
（二） 单面集圈组织
单面集圈组织是在平针组织的基础上进行集 圈编织形成的。
36
1、集圈斜纹织物
线圈图
意匠图
编织图
37
2、珠地网眼织物
38
（1）单珠地网眼
无平针横列 特点：织物有凹凸感， 效应在织物反面。
39
（1）单珠地网眼
有平针横列 特点：织物有凹凸感， 因为中间有平针横列， 效应在织物正面。
（2）再退圈时旧线圈与新纱线一起退到针杆上，新纱线 形成悬弧，旧线圈形成拉长线圈[图3]。
51
作业
1.根据下列单面纬编组织意匠图画编织图和色 效应图。
2.画出珠地网眼织物的意匠图和编织图。 3.画出畦编和半畦编的编织图。
52
思考题
1．纬编提花组织和不完全退圈法集圈在 编织上有何区别？
2．舌针编织集圈组织有哪两种方法？有 何区别？
65
一、衬垫组织的结构与特性
衬垫组织是在地组织的基础 上衬入一根或几根衬垫纱线 ，衬垫纱按照一定的比例在 织物的某些线圈上形成不封 闭的悬弧，在不形成悬弧的 地方以浮线的形式处于织物 反面的一种花色组织。
其基本结构单元为线圈、悬 弧和浮线。
平针衬垫
添纱衬垫
66
（一）平针衬垫组织
1、以平针为地组织的衬垫组 织，又称两线衬垫组织
常用纬编花色组织与圆机编织工艺
常用纬编花色组织与圆机编织工艺1. 纬编花色组织纬编花色组织是纺织行业中一种常用的编织工艺，通过编织不同的花样和组织结构，可以制作出各种不同的面料。
下面我们将介绍一些常见的纬编花色组织。
1.1 平纹平纹是最简单的纬编花色组织，也是最常见的编织结构之一。
它的特点是每根经线和纬线交织一次，形成一个简单的交叉点。
平纹面料具有平整、均匀的纹理，透气性好，但强度相对较低。
1.2 斜纹斜纹是一种特殊的纬编花色组织，它的纬线在编织过程中依靠一定的角度斜交。
斜纹面料具有独特的斜纹纹理，比平纹面料更有质感，适合制作一些休闲装和装饰面料。
1.3 缎纹缎纹是一种采用特殊组织结构编织的纬编花色，通过纬线的跨越式排列，使得面料的一面光滑而有光泽，另一面则有细密的横纹。
缎纹面料常用于高档服装和家纺品。
1.4 提花提花是一种纬编花色组织中的高级工艺，它可以在面料上制作出各种图案和纹理。
通过调节编织机的提花装置，可以实现不同形状和大小的花纹。
提花面料通常用于制作高档服装和家居饰品。
2. 圆机编织工艺圆机编织是纬编花色组织中的一种特殊工艺，它使用圆形编织机进行编织。
与传统的纬编机相比，圆机具有编织速度快、效率高的优点，适用于大规模和批量生产。
2.1 单面编织单面编织是圆机编织工艺中常见的一种技术，它通过在圆形编织机上只使用一组纬线进行编织，实现面料的制作。
单面编织面料常用于制作T恤、运动装等。
2.2 双面编织双面编织是一种特殊的圆机编织技术，它可以在同一次编织过程中同时制作两个面料。
双面编织面料的两面可以有不同的花纹和颜色，增加了面料的变化性和丰富度。
2.3 针织针织是一种以圆机编织为基础的特殊工艺，它采用针织机进行编织，通过针钩的上下移动形成织物。
针织面料具有柔软、弹性好的特点，适用于制作内衣、运动装等产品。
2.4 网眼编织网眼编织是一种特殊的圆机编织工艺，它通过控制纱线的停留时间和编织密度制作出具有通气性的面料。
网眼编织面料常用于制作运动鞋、运动袜等产品，可以提高穿着的舒适度。
纬编花色组织与圆纬机编织工艺课件
与平织机相比，圆纬机编织工艺具有更高的生产效率和更低的成本，因此在纺织工业中得到了广泛应用。
03
纬编花色组织的编织工艺
纬编花色组织的编织设备主要包括圆纬机、横机和平型纬编机等。这些设备通过不同的针织原理和机构，实现了纬编花色组织的编织。
横机也是一种常用的纬编设备，其特点是针床呈平板状，织针在针床内呈横向排列，通过针床的往复运动和沉降片的升降运动，实现织物的编织。
02
圆纬机编织工艺简介
圆纬机编织工艺是一种在圆筒形织物上编织花色组织的纺织技术。其原理是利用针织线圈的交错和排列，形成各种不同的花色组织。
圆纬机编织工艺的原理包括线圈的交错、针织物的形成、织针的运动和纱线的控制等方面。
圆纬机编织工艺可以生产出各种不同风格和外观的花色组织，具有很高的灵活性和多样性。
跨界融合
随着环保意识的提高，纬编花色组织与圆纬机编织工艺将更加注重可持续发展，通过采用环保材料和生产方式，降低对环境的影响。
可持续发展
个性化定制将成为未来纬编花色组织与圆纬机编织工艺的重要发展方向，满足消费者对个性化产品的需求。
个性化定制
THANK YOU
医疗保健
圆纬机编织工艺可以应用于环保产业，生产可降解的纺织品和包装材料等，促进可持续发展。
环保产业
05
纬编花色组织与圆纬机编织工艺的发展趋势
高性能材料
随着科技的发展，纬编花色组织将更多地采用高性能材料，以提高产品的功能性、耐用性和舒适性。
多元化设计
纬编花色组织将更加注重多元化设计，以满足消费者对个性化、时尚化的需求。
智能化生产
智能化生产将逐渐应用于纬编花色组织的生产过程中，以提高生产效率、降低成本并实现个性化定制。
高效节能
03
纬编花色组织的编织工艺
纬编花色组织的编织设备主要包括圆纬机、横机和平型纬编机等。这些设备通过不同的针织原理和机构，实现了纬编花色组织的编织。
横机也是一种常用的纬编设备，其特点是针床呈平板状，织针在针床内呈横向排列，通过针床的往复运动和沉降片的升降运动，实现织物的编织。
02
圆纬机编织工艺简介
圆纬机编织工艺是一种在圆筒形织物上编织花色组织的纺织技术。其原理是利用针织线圈的交错和排列，形成各种不同的花色组织。
圆纬机编织工艺的原理包括线圈的交错、针织物的形成、织针的运动和纱线的控制等方面。
圆纬机编织工艺可以生产出各种不同风格和外观的花色组织，具有很高的灵活性和多样性。
跨界融合
随着环保意识的提高，纬编花色组织与圆纬机编织工艺将更加注重可持续发展，通过采用环保材料和生产方式，降低对环境的影响。
可持续发展
个性化定制将成为未来纬编花色组织与圆纬机编织工艺的重要发展方向，满足消费者对个性化产品的需求。
个性化定制
THANK YOU
医疗保健
圆纬机编织工艺可以应用于环保产业，生产可降解的纺织品和包装材料等，促进可持续发展。
环保产业
05
纬编花色组织与圆纬机编织工艺的发展趋势
高性能材料
随着科技的发展，纬编花色组织将更多地采用高性能材料，以提高产品的功能性、耐用性和舒适性。
多元化设计
纬编花色组织将更加注重多元化设计，以满足消费者对个性化、时尚化的需求。
智能化生产
智能化生产将逐渐应用于纬编花色组织的生产过程中，以提高生产效率、降低成本并实现个性化定制。
高效节能
纬编花色组织及其编织工艺 (2)
为了便于起绒，衬垫纱可采用捻度较低但较粗的纱线。 起绒织物表面平整，保暖性好，可用于保暖服装和运动 衣。
平针衬垫织物通常不进行拉绒，主要用作休闲装和T恤衫 面料。采用不同的衬垫方式和花式纱线还能形成一定的 花纹效应。这类织物由于衬垫纱的存在，横向延伸性小， 织物尺寸稳定。
21
三线衬垫绒
22
二、衬垫组织的成圈工艺
平针衬垫组织的编织工艺较简单，在普 通的单面多针道针织机上就能编织。而 添纱衬垫组织则需要专用的机器编织。
在我国，以前添纱衬垫组织主要在台车 上用钩针进行编织，现在大多采用三线 绒舌针大圆机进行编织。
23
1.在舌针机上添纱衬垫组织的编织
由于添纱衬垫组织采用面纱、地纱和衬垫纱三根纱线编 织，因此编织一个横列需要三路编织系统。
24
1.在舌针机上添纱衬垫组织的编织
织针A 导纱器B 沉降片C
衬垫纱成圈系统 D 面纱成圈系统 E 地纱成圈系统 F
25
（1）喂入衬垫纱
编织衬垫纱时，被选 上形成悬弧的织针根 据垫纱比的要求上升 到集圈高度钩取衬垫 纱
形成浮线的针不上升， 不勾取衬垫纱
26
（2）衬垫纱弯纱
沉降片向针筒中 心运动，使衬垫 纱弯曲
第三章 纬编花色组织及其编织工艺
1
第三节 添纱组织
2
一、添纱组织的定义与分类
1. 定义：添纱组织(plating stitch)是将两根或两根 以上的纱线按照一定的规律同时喂入织针编织，根据 工艺要求，两根纱线分别处于织物的正面或反面。处 于织物正面的为面纱或添纱，处于织物反面的为地纱。
1－地纱 2－面纱
罗纹添纱组织：以罗纹为地组织形成的添纱组织。
交换添纱组织结构
罗纹添纱组织结构 1-面纱；2-地纱
平针衬垫织物通常不进行拉绒，主要用作休闲装和T恤衫 面料。采用不同的衬垫方式和花式纱线还能形成一定的 花纹效应。这类织物由于衬垫纱的存在，横向延伸性小， 织物尺寸稳定。
21
三线衬垫绒
22
二、衬垫组织的成圈工艺
平针衬垫组织的编织工艺较简单，在普 通的单面多针道针织机上就能编织。而 添纱衬垫组织则需要专用的机器编织。
在我国，以前添纱衬垫组织主要在台车 上用钩针进行编织，现在大多采用三线 绒舌针大圆机进行编织。
23
1.在舌针机上添纱衬垫组织的编织
由于添纱衬垫组织采用面纱、地纱和衬垫纱三根纱线编 织，因此编织一个横列需要三路编织系统。
24
1.在舌针机上添纱衬垫组织的编织
织针A 导纱器B 沉降片C
衬垫纱成圈系统 D 面纱成圈系统 E 地纱成圈系统 F
25
（1）喂入衬垫纱
编织衬垫纱时，被选 上形成悬弧的织针根 据垫纱比的要求上升 到集圈高度钩取衬垫 纱
形成浮线的针不上升， 不勾取衬垫纱
26
（2）衬垫纱弯纱
沉降片向针筒中 心运动，使衬垫 纱弯曲
第三章 纬编花色组织及其编织工艺
1
第三节 添纱组织
2
一、添纱组织的定义与分类
1. 定义：添纱组织(plating stitch)是将两根或两根 以上的纱线按照一定的规律同时喂入织针编织，根据 工艺要求，两根纱线分别处于织物的正面或反面。处 于织物正面的为面纱或添纱，处于织物反面的为地纱。
1－地纱 2－面纱
罗纹添纱组织：以罗纹为地组织形成的添纱组织。
交换添纱组织结构
罗纹添纱组织结构 1-面纱；2-地纱
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
23
（1）满针空气层
织物反面满针编织
24
（2）抽针空气层
织物反面隔针编织
25
提花组织特性：
1、由于提花组织中存在浮线，因此延伸性较小； 2、单面提花组织的反面浮线不能太长，否则不利垫
纱，容易抽丝； 3、由于提花组织的线圈纵行和横列是由几根纱线形
成的，因此它的脱散性较小； 4、提花组织织物较厚，平方米重量较大； 5、由于提花组织一般几路成圈系统才编织一个提花
正面线圈图
反面线圈图
编织图
16
1．横条反面双面提花组织
17
1．横条反面双面提花组织
特点： 正面一横列由两根（两色提花）或三根（三色提花）纱
线编织而成；反面一横列由一根纱线编织而成； 正面形成所要求的花纹，反面形成横条纹； 正面纵密/反面纵密=1/2（两色提花）或1/3（三色提
花）；采用色纱数越多，正反面线圈密度差异越大； 正面花纹不清晰，易漏底。
31
第三章 纬编花色组织及其编织工艺
32
第二节 集圈组织
33
一、集圈组织的结构与特性
（一）集圈组织的结构
1．定义：在针织物 的某些线圈上，除套 有一个封闭的旧线圈 外，还有一个或几个 未封闭悬弧的纬编花 色组织。其结构单元 为线圈和悬弧。
34
（一）集圈组织的结构
2．单针集圈和多针集圈：集 圈悬弧跨过一枚针的集圈称单 针集圈，跨过两枚针的集圈称 双针集圈，跨过三枚针的集圈 称三针集圈，以此类推。 3．单列和多列集圈：针上有 一个悬弧的称单列集圈，两个 悬弧的称双列集圈，三个悬弧 的称三列集圈。
18
2．芝麻点反面双面提花组织
正面针按照花 纹要求进行选 针编织；反面 针一隔一进行 编织，反面由 两根纱线形成 一个横列。又 叫不完全提花。
19
2．芝麻点反面双面提花组织
特点： 反面呈芝麻点外观； 正面纵密/反面纵密
=1/1（两色提花） 或2/3（三色提花） 等； 正反面线圈密度差 异较小，不易漏底。
44
10
2．单面不均匀提花组织
（1）结构花形
11
结构花形实例
正面 线圈
反面 线圈
12
（2）色织提花
为使浮线减少而将提花线圈与平针线圈纵行按 照一定的比例适当排列，俗称“混吃条”。
13
不均匀色织提花特点
提花线圈纵行对应的织针按花纹选针 编织，平针线圈纵行对应的织针在每 路均参加编织；
提花线圈纵行与平针线圈纵行按1:1,、 2：1、3：1或4：1间隔排列，相应的 浮线最长分别是1、2、3或4针；
2、结构单元：线圈＋浮线 3、分类：
单面提花组织 双面提花组织
4
提花组织织物
5
（一）单面提花组织
单面提花组织由平针线圈和浮线组成。有均匀 和不均匀两种结构形式。
单面均匀提花
单面不均匀提花
6
1．单面均匀提花组织
每一纵行上的线圈个数相同，大小基本一致。一般采用不 同颜色或不同种类的纱线进行编织。
20
（1）两色芝麻点提花
21
（2）三色芝麻点提花
22
3.空气层提花
织物两面反向选针编织。织物正面按照花纹需要选针 编织，织物反面与正面选针相反：即正面编织时，反 面不编织；正面不编织时，反面选针编织。
特点： 织物两面密度相差小，无漏底现象； 织物两面颜色互补； 在织物中形成空气层效应，易起皱； 需在两个针床都能选针的机器上编织。
第三章 纬编花色组织及其编织工艺
1
知识点
1、各种花色组织的结构、分类和特性； 2、各种花色组织的编织方法。
2
第一节 提花组织及其编织工艺
3
一、提花组织的结构与分类
1、定义：将纱线垫放在按花纹要求所选择的某些织针上 编织成圈，未垫放纱线的织针不成圈，纱线呈直线状 浮在这些不参加编织的织针后面所形成的一种花色组 织。
35
（二） 单面集圈组织
单面集圈组织是在平针组织的基础上进行集 圈编织形成的。
36
1、集圈斜纹织物
线圈图
意匠图
编织图
37
2、珠地网眼织物
38
（1）单珠地网眼
无平针横列 特点：织物有凹凸感， 效应在织物反面。
39
（1）单珠地网眼
有平针横列 特点：织物有凹凸感， 因为中间有平针横列， 效应在织物正面。
（2）针2仍处于静止状态，旧线圈由牵拉力作用被 拉长形成拉长线圈；新纱线以直线段浮在拉长线圈的 后面。
28
3.编织提花织物的走针轨迹
虚线1：被选上成圈的织针针踵轨迹。 虚线2：未被选上成圈业
1．根据下列单面纬编组织意匠图画编织图。
30
作业
2．根据下列纬编组织意匠图画编织图。 单面提花组织 双面提花组织（横条反面） 双面提花组织（芝麻点反面）
40
（2）双珠地网眼
无平针横列 特点：因为双列集圈， 凹凸效应更加突出， 效应在织物反面。
有平针横列 特点：因为双列集圈， 凹凸效应更加突出， 效应在织物正面。
41
3、具有凹凸效应的集圈织物
42
4、色织集圈织物
意匠图
色效应图
43
（三）双面集圈组织
双面集圈组织是在双针床的针织机上编织而成。它可 以在一个针床上集圈，也可以同时在两个针床上集圈。
织物中由于浮线将两相邻平针纵行拉 近，使提花线圈纵行凸出在织物表面， 平针线圈纵行凹陷进去。
14
（二）双面提花组织
在双针床针织机上编织的提花 组织。通常在织物的正面形成 所需要的花纹效果。 根据织物反面效果不同可分为 不同类型：横条、纵条、芝麻 点和空气层等。
15
1．横条反面双面提花组织
在编织反面线圈时，每路所有上针（或后针床针）全 都参加编织，织物反面呈横条纹状外观。又称完全提 花组织。
线圈横列，因此生产效率较低，色纱数愈多，生产效 率愈低。
26
二、提花组织的成圈过程
1．（1）成圈针1、3沿挺针三角上升到退圈最高点， 旧线圈从针钩里退到针杆上并垫上新纱线。
（2）针2不上升、不退圈，也不钩取新纱线。
27
二、提花组织的成圈过程
2.（1）1、3针下降，将新喂入的纱线弯曲成圈并穿过 旧线圈。
7
特点
在每一横列，每枚针应该且仅形成一个线圈； 二色提花，每一横列由两根纱线编织而成； 三色提花，每一横列由三根纱线编织而成； 四色提花，每一横列由四根纱线编织而成； 织物反面有浮线，又叫有虚线提花。
8
单面均匀提花组织线圈图
正面线圈图
反面线圈图
9
单面均匀提花组织实物图
织物 正面
织物反面
（1）满针空气层
织物反面满针编织
24
（2）抽针空气层
织物反面隔针编织
25
提花组织特性：
1、由于提花组织中存在浮线，因此延伸性较小； 2、单面提花组织的反面浮线不能太长，否则不利垫
纱，容易抽丝； 3、由于提花组织的线圈纵行和横列是由几根纱线形
成的，因此它的脱散性较小； 4、提花组织织物较厚，平方米重量较大； 5、由于提花组织一般几路成圈系统才编织一个提花
正面线圈图
反面线圈图
编织图
16
1．横条反面双面提花组织
17
1．横条反面双面提花组织
特点： 正面一横列由两根（两色提花）或三根（三色提花）纱
线编织而成；反面一横列由一根纱线编织而成； 正面形成所要求的花纹，反面形成横条纹； 正面纵密/反面纵密=1/2（两色提花）或1/3（三色提
花）；采用色纱数越多，正反面线圈密度差异越大； 正面花纹不清晰，易漏底。
31
第三章 纬编花色组织及其编织工艺
32
第二节 集圈组织
33
一、集圈组织的结构与特性
（一）集圈组织的结构
1．定义：在针织物 的某些线圈上，除套 有一个封闭的旧线圈 外，还有一个或几个 未封闭悬弧的纬编花 色组织。其结构单元 为线圈和悬弧。
34
（一）集圈组织的结构
2．单针集圈和多针集圈：集 圈悬弧跨过一枚针的集圈称单 针集圈，跨过两枚针的集圈称 双针集圈，跨过三枚针的集圈 称三针集圈，以此类推。 3．单列和多列集圈：针上有 一个悬弧的称单列集圈，两个 悬弧的称双列集圈，三个悬弧 的称三列集圈。
18
2．芝麻点反面双面提花组织
正面针按照花 纹要求进行选 针编织；反面 针一隔一进行 编织，反面由 两根纱线形成 一个横列。又 叫不完全提花。
19
2．芝麻点反面双面提花组织
特点： 反面呈芝麻点外观； 正面纵密/反面纵密
=1/1（两色提花） 或2/3（三色提花） 等； 正反面线圈密度差 异较小，不易漏底。
44
10
2．单面不均匀提花组织
（1）结构花形
11
结构花形实例
正面 线圈
反面 线圈
12
（2）色织提花
为使浮线减少而将提花线圈与平针线圈纵行按 照一定的比例适当排列，俗称“混吃条”。
13
不均匀色织提花特点
提花线圈纵行对应的织针按花纹选针 编织，平针线圈纵行对应的织针在每 路均参加编织；
提花线圈纵行与平针线圈纵行按1:1,、 2：1、3：1或4：1间隔排列，相应的 浮线最长分别是1、2、3或4针；
2、结构单元：线圈＋浮线 3、分类：
单面提花组织 双面提花组织
4
提花组织织物
5
（一）单面提花组织
单面提花组织由平针线圈和浮线组成。有均匀 和不均匀两种结构形式。
单面均匀提花
单面不均匀提花
6
1．单面均匀提花组织
每一纵行上的线圈个数相同，大小基本一致。一般采用不 同颜色或不同种类的纱线进行编织。
20
（1）两色芝麻点提花
21
（2）三色芝麻点提花
22
3.空气层提花
织物两面反向选针编织。织物正面按照花纹需要选针 编织，织物反面与正面选针相反：即正面编织时，反 面不编织；正面不编织时，反面选针编织。
特点： 织物两面密度相差小，无漏底现象； 织物两面颜色互补； 在织物中形成空气层效应，易起皱； 需在两个针床都能选针的机器上编织。
第三章 纬编花色组织及其编织工艺
1
知识点
1、各种花色组织的结构、分类和特性； 2、各种花色组织的编织方法。
2
第一节 提花组织及其编织工艺
3
一、提花组织的结构与分类
1、定义：将纱线垫放在按花纹要求所选择的某些织针上 编织成圈，未垫放纱线的织针不成圈，纱线呈直线状 浮在这些不参加编织的织针后面所形成的一种花色组 织。
35
（二） 单面集圈组织
单面集圈组织是在平针组织的基础上进行集 圈编织形成的。
36
1、集圈斜纹织物
线圈图
意匠图
编织图
37
2、珠地网眼织物
38
（1）单珠地网眼
无平针横列 特点：织物有凹凸感， 效应在织物反面。
39
（1）单珠地网眼
有平针横列 特点：织物有凹凸感， 因为中间有平针横列， 效应在织物正面。
（2）针2仍处于静止状态，旧线圈由牵拉力作用被 拉长形成拉长线圈；新纱线以直线段浮在拉长线圈的 后面。
28
3.编织提花织物的走针轨迹
虚线1：被选上成圈的织针针踵轨迹。 虚线2：未被选上成圈业
1．根据下列单面纬编组织意匠图画编织图。
30
作业
2．根据下列纬编组织意匠图画编织图。 单面提花组织 双面提花组织（横条反面） 双面提花组织（芝麻点反面）
40
（2）双珠地网眼
无平针横列 特点：因为双列集圈， 凹凸效应更加突出， 效应在织物反面。
有平针横列 特点：因为双列集圈， 凹凸效应更加突出， 效应在织物正面。
41
3、具有凹凸效应的集圈织物
42
4、色织集圈织物
意匠图
色效应图
43
（三）双面集圈组织
双面集圈组织是在双针床的针织机上编织而成。它可 以在一个针床上集圈，也可以同时在两个针床上集圈。
织物中由于浮线将两相邻平针纵行拉 近，使提花线圈纵行凸出在织物表面， 平针线圈纵行凹陷进去。
14
（二）双面提花组织
在双针床针织机上编织的提花 组织。通常在织物的正面形成 所需要的花纹效果。 根据织物反面效果不同可分为 不同类型：横条、纵条、芝麻 点和空气层等。
15
1．横条反面双面提花组织
在编织反面线圈时，每路所有上针（或后针床针）全 都参加编织，织物反面呈横条纹状外观。又称完全提 花组织。
线圈横列，因此生产效率较低，色纱数愈多，生产效 率愈低。
26
二、提花组织的成圈过程
1．（1）成圈针1、3沿挺针三角上升到退圈最高点， 旧线圈从针钩里退到针杆上并垫上新纱线。
（2）针2不上升、不退圈，也不钩取新纱线。
27
二、提花组织的成圈过程
2.（1）1、3针下降，将新喂入的纱线弯曲成圈并穿过 旧线圈。
7
特点
在每一横列，每枚针应该且仅形成一个线圈； 二色提花，每一横列由两根纱线编织而成； 三色提花，每一横列由三根纱线编织而成； 四色提花，每一横列由四根纱线编织而成； 织物反面有浮线，又叫有虚线提花。
8
单面均匀提花组织线圈图
正面线圈图
反面线圈图
9
单面均匀提花组织实物图
织物 正面
织物反面
