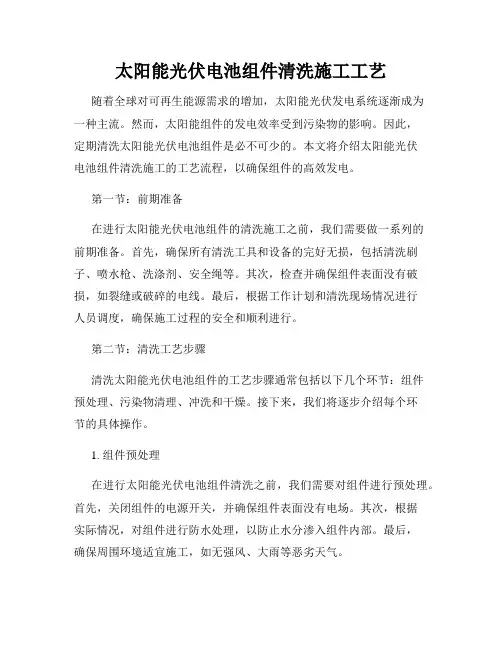

太阳能光伏电池组件清洗施工工艺随着全球对可再生能源需求的增加，太阳能光伏发电系统逐渐成为一种主流。
然而，太阳能组件的发电效率受到污染物的影响。
因此，定期清洗太阳能光伏电池组件是必不可少的。
本文将介绍太阳能光伏电池组件清洗施工的工艺流程，以确保组件的高效发电。
第一节：前期准备在进行太阳能光伏电池组件的清洗施工之前，我们需要做一系列的前期准备。
首先，确保所有清洗工具和设备的完好无损，包括清洗刷子、喷水枪、洗涤剂、安全绳等。
其次，检查并确保组件表面没有破损，如裂缝或破碎的电线。
最后，根据工作计划和清洗现场情况进行人员调度，确保施工过程的安全和顺利进行。
第二节：清洗工艺步骤清洗太阳能光伏电池组件的工艺步骤通常包括以下几个环节：组件预处理、污染物清理、冲洗和干燥。
接下来，我们将逐步介绍每个环节的具体操作。
1. 组件预处理在进行太阳能光伏电池组件清洗之前，我们需要对组件进行预处理。
首先，关闭组件的电源开关，并确保组件表面没有电场。
其次，根据实际情况，对组件进行防水处理，以防止水分渗入组件内部。
最后，确保周围环境适宜施工，如无强风、大雨等恶劣天气。
2. 污染物清理太阳能光伏电池组件表面常常有多种污染物，如尘土、油脂、鸟粪等。
清理污染物时，我们可以选择干洗或湿洗的方法。
对于较轻的污染，可以使用清洁刷子或喷气枪除去。
对于顽固的污染，可以使用适量的洗涤剂稀释后涂抹在污染物上，然后用清洁刷子刷洗。
3. 冲洗在完成污染物清理后，需要对太阳能光伏电池组件进行冲洗，以确保没有残留的洗涤剂和污染物。
冲洗时，我们可以使用喷水枪或洗涤装置，将清水均匀地冲洗在组件表面，直到水清澈为止。
4. 干燥在冲洗完成后，需要对太阳能光伏电池组件进行适当的干燥。
干燥可以使用自然风干或专用的干燥设备。
需要注意的是，避免使用粗糙的布料擦拭组件表面，以防刮伤。
第三节：安全注意事项太阳能光伏电池组件清洗施工过程中，安全是至关重要的。
以下是一些需要注意的安全事项：1. 佩戴个人防护装备，包括手套、安全鞋和护目镜，以保护施工人员的安全。

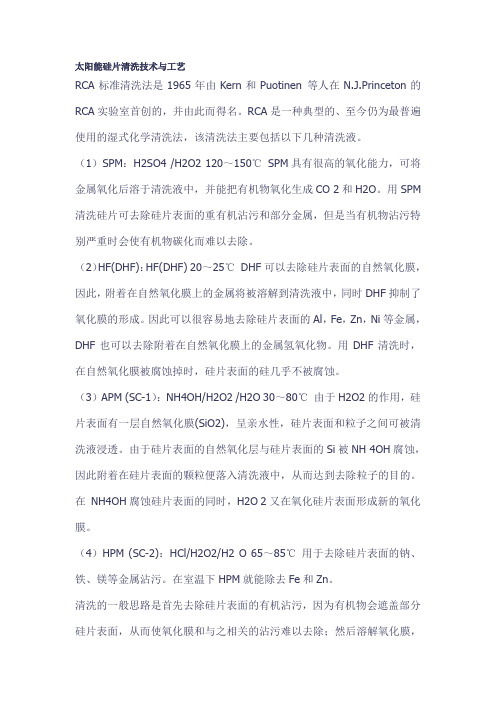

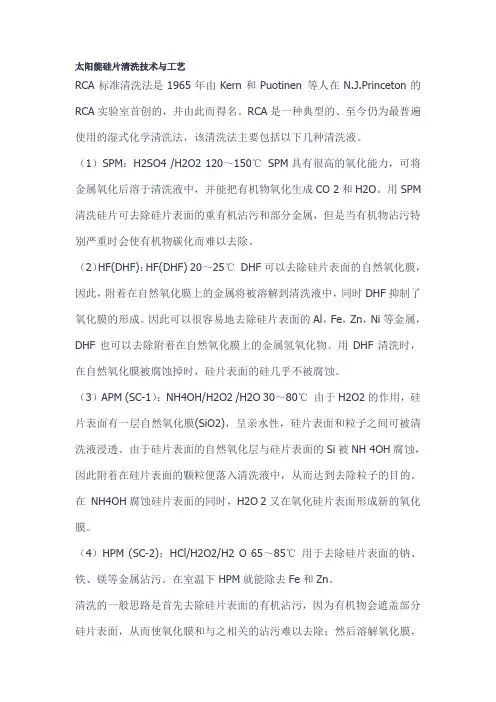

太阳能硅片清洗技术与工艺RCA标准清洗法是1965年由Kern和Puotinen 等人在N.J.Princeton的RCA实验室首创的，并由此而得名。
RCA是一种典型的、至今仍为最普遍使用的湿式化学清洗法，该清洗法主要包括以下几种清洗液。
（1）SPM：H2SO4 /H2O2 120～150℃SPM具有很高的氧化能力，可将金属氧化后溶于清洗液中，并能把有机物氧化生成CO 2和H2O。
用SPM 清洗硅片可去除硅片表面的重有机沾污和部分金属，但是当有机物沾污特别严重时会使有机物碳化而难以去除。
（2）HF(DHF)：HF(DHF) 20～25℃DHF可以去除硅片表面的自然氧化膜，因此，附着在自然氧化膜上的金属将被溶解到清洗液中，同时DHF抑制了氧化膜的形成。
因此可以很容易地去除硅片表面的Al，Fe，Zn，Ni等金属，DHF也可以去除附着在自然氧化膜上的金属氢氧化物。
用DHF清洗时，在自然氧化膜被腐蚀掉时，硅片表面的硅几乎不被腐蚀。
（3）APM (SC-1）：NH4OH/H2O2 /H2O 30～80℃由于H2O2的作用，硅片表面有一层自然氧化膜(SiO2)，呈亲水性，硅片表面和粒子之间可被清洗液浸透。
由于硅片表面的自然氧化层与硅片表面的Si被NH 4OH腐蚀，因此附着在硅片表面的颗粒便落入清洗液中，从而达到去除粒子的目的。
在NH4OH腐蚀硅片表面的同时，H2O 2又在氧化硅片表面形成新的氧化膜。
（4）HPM (SC-2)：HCl/H2O2/H2 O 65～85℃用于去除硅片表面的钠、铁、镁等金属沾污。
在室温下HPM就能除去Fe和Zn。
清洗的一般思路是首先去除硅片表面的有机沾污，因为有机物会遮盖部分硅片表面，从而使氧化膜和与之相关的沾污难以去除；然后溶解氧化膜，因为氧化层是“沾污陷阱”，也会引入外延缺陷；最后再去除颗粒、金属等沾污，同时使硅片表面钝化。

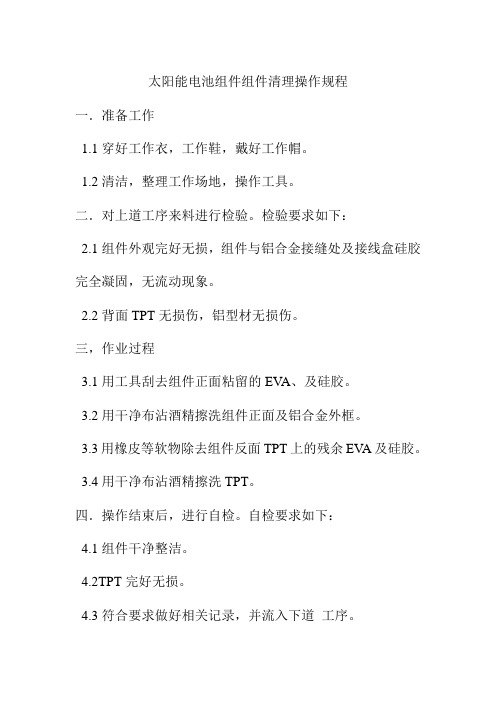

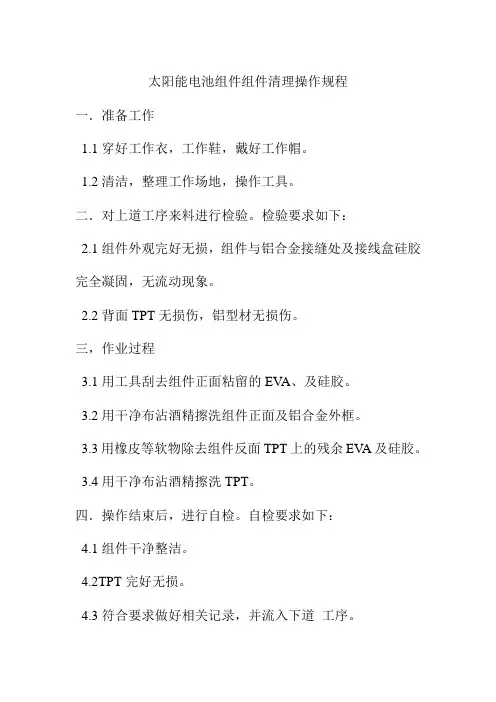

太阳能电池组件组件清理操作规程
一．准备工作
1.1穿好工作衣，工作鞋，戴好工作帽。
1.2清洁，整理工作场地，操作工具。
二．对上道工序来料进行检验。
检验要求如下：
2.1组件外观完好无损，组件与铝合金接缝处及接线盒硅胶完全凝固，无流动现象。
2.2背面TPT无损伤，铝型材无损伤。
三，作业过程
3.1用工具刮去组件正面粘留的EV A、及硅胶。
3.2用干净布沾酒精擦洗组件正面及铝合金外框。
3.3用橡皮等软物除去组件反面TPT上的残余EV A及硅胶。
3.4用干净布沾酒精擦洗TPT。
四．操作结束后，进行自检。
自检要求如下：
4.1组件干净整洁。
4.2TPT完好无损。
4.3符合要求做好相关记录，并流入下道工序。
4.4发现有批质量问题，立即通知工艺员或生产主管。
五．注意事项
5.1清理背面TPT时，绝对不能用硬物。
5.2注意轻拿轻放，组件叠放时不能用一块组件的边缘撞击另一块组件。

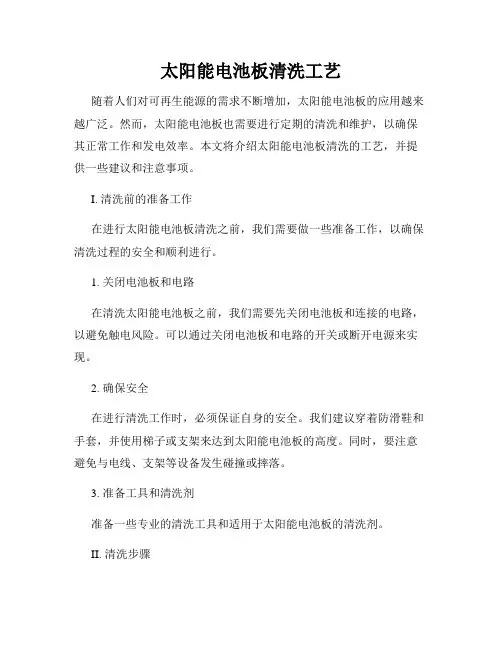

太阳能电池板清洗工艺随着人们对可再生能源的需求不断增加，太阳能电池板的应用越来越广泛。
然而，太阳能电池板也需要进行定期的清洗和维护，以确保其正常工作和发电效率。
本文将介绍太阳能电池板清洗的工艺，并提供一些建议和注意事项。
I. 清洗前的准备工作在进行太阳能电池板清洗之前，我们需要做一些准备工作，以确保清洗过程的安全和顺利进行。
1. 关闭电池板和电路在清洗太阳能电池板之前，我们需要先关闭电池板和连接的电路，以避免触电风险。
可以通过关闭电池板和电路的开关或断开电源来实现。
2. 确保安全在进行清洗工作时，必须保证自身的安全。
我们建议穿着防滑鞋和手套，并使用梯子或支架来达到太阳能电池板的高度。
同时，要注意避免与电线、支架等设备发生碰撞或摔落。
3. 准备工具和清洗剂准备一些专业的清洗工具和适用于太阳能电池板的清洗剂。
II. 清洗步骤清洗太阳能电池板需要按照一定的步骤进行，以确保彻底清除尘埃和污垢，同时不损坏电池板表面。
1. 清除大颗粒尘埃首先，使用有软毛刷或软布清除太阳能电池板表面的大颗粒尘埃。
可以轻轻拂去或用清洁软布轻捏。
注意不要用力过度，以免划伤电池板表面。
2. 清洗污垢和细颗粒尘埃使用清洁工具和适用的清洗剂，沾湿布或海绵，轻轻擦拭太阳能电池板表面，清除污垢和细颗粒尘埃。
注意使用足够的清洗剂，以确保彻底清洗，并避免清洗剂残留。
3. 冲洗清洗完毕后，使用清水进行冲洗，彻底清除残留的清洗剂和污垢。
可以使用洒水器或柔软的喷水器来冲洗太阳能电池板表面。
4. 擦干最后，使用干净的软布或纸巾擦干太阳能电池板表面，确保没有水滴残留。
这一步很重要，因为水滴可能会在阳光下形成凸透镜效应，影响电池板的效率和发电能力。
III. 清洗的频率和注意事项太阳能电池板的清洗频率会受到环境和气候条件的影响。
在一般情况下，建议每3-6个月清洗一次太阳能电池板。
但在干燥多尘、多雾霾和多污染的地区，清洗频率可能需要更高。
此外，还有一些注意事项需要我们在清洗太阳能电池板时注意：1. 避免使用硬质清洁工具在清洗过程中，切忌使用硬质清洁工具，如金属刷或硬刷，以免划伤电池板表面。
太阳能光伏电池组件清洗工艺随着太阳能光伏电池组件的广泛应用，清洗工艺成为了保证光伏电池组件高效发电的重要环节。
本文将介绍太阳能光伏电池组件清洗工艺，帮助读者了解如何正确清洗太阳能光伏电池组件以维持其正常运行和发电效率。
一、清洗前准备在进行太阳能光伏电池组件清洗之前，首先需要进行准备工作。
具体步骤如下：1. 断电：在清洗前务必将太阳能发电系统断电并切断与电池组件的连接，确保清洗操作的安全性。
2. 安全检查：检查电池组件及其支架是否牢固，以及附件是否安全可靠。
确保没有明显的损坏或松动部件。
3. 水源准备：准备足够的清水，可使用自来水或净化水进行清洗，确保清洗效果更佳。
4. 清洗工具准备：选择适当的清洗工具，如软毛刷、海绵或棉布，并确保其干净。
二、清洗步骤了解了清洗前的准备工作，接下来是具体的太阳能光伏电池组件清洗步骤。
下面是详细的操作流程：1. 清除尘土：使用软毛刷或棉布轻轻擦拭电池组件表面的尘土和污垢，确保前后表面都被彻底清理。
2. 设置喷水模式：调节喷水嘴的水流模式为细密，可以使用洒水喷头或喷壶，确保水流均匀细致。
3. 淋洗电池组件：从上到下均匀地淋洗整个电池组件表面。
水流应与电池组件表面形成约30°角，以避免对组件造成损伤。
4. 轻拍污垢：对于顽固的污渍，可以用湿海绵或棉布轻轻地轻拍，但不要用力刮擦或使用有磨损的工具，以免划伤电池组件表面。
5. 清洗支架：同样，清洗过程中也要关注电池组件的支架，确保其无杂质和积尘，以减少可能的阻尼损失。
6. 冲洗干净：确保所有的污垢都被冲洗干净，不要在电池组件表面留下任何水渍或污渍。
三、注意事项进行太阳能光伏电池组件清洗时，还需注意以下几点：1. 清洗时间：建议在早晨或傍晚进行清洗，避免在阳光直射时清洗，以免造成热应力和损坏。
2. 清洗频率：清洗太阳能光伏电池组件的频率可以根据实际情况进行调整，一般每隔2至3个月进行一次。
3. 安全保护：在清洗过程中，注意避免使用任何有导电性或损坏电池表面的清洁剂和工具，确保操作安全。
晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。
现在常用的硅片的厚度在 180 μm 左右。
去除硅片表面损伤层是太阳能电池制造的第一道常规工序。
(2)甩干：清洗后的硅片使用离心甩干机进行甩干。
(3)扩散、刻蚀：多数厂家都选用 P型硅片来制作太阳能电池，一般用 POCl3液态源作为扩散源。
扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成 P-N结。
扩散的最高温度可达到 850- 900℃。
这种方法制出的 PN结均匀性好，方块电阻的不均匀性小于 10％，少子寿命大于 10 微秒。
扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl 2（气） 2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。
SiO2与HF生成可溶于水的 SiF 62-，从而使硅表面的磷硅玻璃（掺 P2O5的SiO2）溶解，化学反应为：SiO2＋6HF → H2（SiF 6）＋ 2HO(4) 减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)技术在电池表面沉积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。
这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。
由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。
由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。
(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。
晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。
现在常用的硅片的厚度在 180μm 左右。
去除硅片表面损伤层是太阳能电池制造的第一道常规工序。
(2)甩干：清洗后的硅片使用离心甩干机进行甩干。
(3)扩散、刻蚀：多数厂家都选用P型硅片来制作太阳能电池，一般用POCl3液态源作为扩散源。
扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成P-N结。
扩散的最高温度可达到850-900℃。
这种方法制出的PN结均匀性好，方块电阻的不均匀性小于10％，少子寿命大于10 微秒。
扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl2（气）2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。
SiO2 与HF生成可溶于水的SiF62-，从而使硅表面的磷硅玻璃（掺P2O5的SiO2）溶解，化学反应为：SiO2 ＋6HF → H2（SiF6）＋2H2O(4)减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。
这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。
由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。
由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。
(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。
正面栅网电极的形式和厚度要求一方面要有高的透过率，另一方面要保证栅网电极有一个尽可能低的接触电阻。

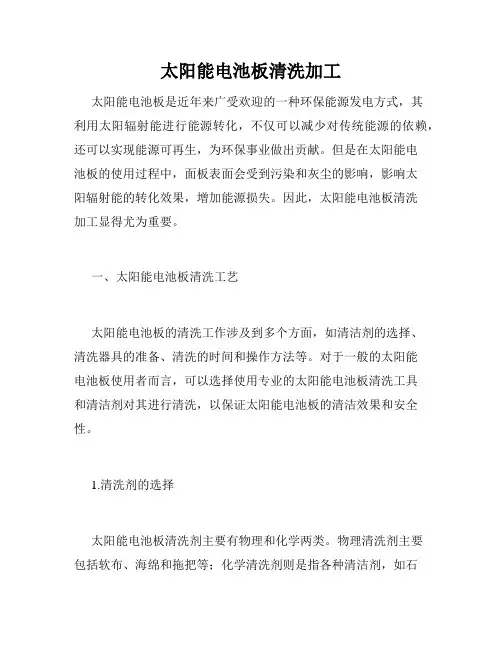

太阳能电池板清洗加工太阳能电池板是近年来广受欢迎的一种环保能源发电方式，其利用太阳辐射能进行能源转化，不仅可以减少对传统能源的依赖，还可以实现能源可再生，为环保事业做出贡献。
但是在太阳能电池板的使用过程中，面板表面会受到污染和灰尘的影响，影响太阳辐射能的转化效果，增加能源损失。
因此，太阳能电池板清洗加工显得尤为重要。
一、太阳能电池板清洗工艺太阳能电池板的清洗工作涉及到多个方面，如清洁剂的选择、清洗器具的准备、清洗的时间和操作方法等。
对于一般的太阳能电池板使用者而言，可以选择使用专业的太阳能电池板清洗工具和清洁剂对其进行清洗，以保证太阳能电池板的清洁效果和安全性。
1.清洗剂的选择太阳能电池板清洗剂主要有物理和化学两类。
物理清洗剂主要包括软布、海绵和拖把等；化学清洗剂则是指各种清洁剂，如石油酸、硝酸和氢氧化钠等。
一般来说，选择清洁剂时，应该以对太阳能电池板没有腐蚀作用和清洁效果好为主要依据。
2.清洗器具的准备太阳能电池板清洗器具主要包括软质的清洗海绵、软布、拖把等，这些器具应该保证清洗效果好和不会对太阳能电池板造成损伤。
需要注意的是，清洗器具也需要经常清洗和消毒。
3.清洗的时间和操作方法太阳能电池板的清洗时间应该尽量选择在早上或者晚上，因为此时太阳辐射能比较弱，清洗时对太阳能电池板的损伤会比较小。
而操作方法则需要遵循太阳能电池板厂家提供的清洗指南和要求，以保证对太阳能电池板的操作安全性和清洁效果。
二、太阳能电池板清洗加工的意义太阳能电池板清洗加工不仅可以提高太阳能电池板的清洁度，还可以提高太阳辐射能的转化效率，减少能源损失。
具体来说，太阳能电池板清洗加工的意义有以下几点：1.提高太阳辐射能的转化效率太阳能电池板是利用太阳辐射能进行能源转化的一种环保能源。
当太阳辐射能不能充分地到达太阳能电池板时，太阳能电池板转化能源的效率就会受到影响，从而增加能源损失。
而太阳能电池板的清洗加工可以清除上面的污染物和灰尘，让太阳辐射能充分地到达太阳能电池板，从而提高太阳辐射能的转化效率，减少能源损耗。
电池组件生产工艺
目录
太阳能电池组件生产工艺介绍 (1)
晶体硅太阳能电池片分选工艺规范 (3)
晶体硅太阳能电池片激光划片工艺规范 (4)
晶体硅太阳能电池片单焊工艺规范 (6)
晶体硅太阳能电池片串焊工艺规范 (8)
晶体硅太阳能电池片串焊工艺规范 (9)
晶体硅太阳能电池片叠层工艺规范 (10)
晶体硅太阳能电池组件层压工艺规范 (12)
晶体硅太阳能电池组件装框规范 (14)
晶体硅太阳能电池组件测试工艺规范 (15)
晶体硅太阳能电池组件安装接线盒工艺规范 (16)
晶体硅太阳能电池组件清理工艺规范 (17)
太阳能电池组件生产工艺介绍
组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。
电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。
产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。
1流程图：
电池检测——正面焊接—检验—背面串接—检验—敷设（玻璃清洗、材料切割、玻璃预处理、敷设）——层压——去毛边（去边、清洗）——装边框（涂胶、装角键、冲孔、装框、擦洗余胶）——焊接接线盒——高压测试——组件测试—外观检验—包装入库；
2组件高效和高寿命如何保证：
2.1高转换效率、高质量的电池片
2.2高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、
高透光率高强度的钢化玻璃等；
2.3合理的封装工艺；
2.4员工严谨的工作作风；
由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。
3太阳电池组装工艺简介：
3.1工艺简介：
在这里只简单的介绍一下工艺的作用，给大家一个感性的认识，具体内容后面再详细介绍：
3.1.1电池测试：
由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。
以提高电池的利用率，做出质量合格的电池组件。
3.1.2正面焊接：
是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。
焊接用的热源为一个红外灯（利用红外线的热效应）。
焊带的长度约为电池边长的2倍。
多出的焊带在背面焊接时与后面的电池片的背面电极相连。
3.1.3背面串接：
背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相
对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。
3.1.4层压敷设：
背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。
玻璃事先涂一层试剂（primer底漆）以增加玻璃和EVA 的粘接强度。
敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。
（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。
组件层压：
将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。
层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。
我们使用快速固化EVA时，层压循环时间约为25分钟。
固化温度为150℃。
3.1.5修边：
层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应将其切除。
2 T$装框：类似与给玻璃装一个镜框；给玻璃组件装铝框，增加组件的强度，进一步的密封电池组件，延长电池的使用寿命。
边框和玻璃组件的缝隙用硅酮树脂填充。
各边框间用角键连接。
3.1.6焊接接线盒：
在组件背面引线处焊接一个盒子，以利于电池与其他设备或电池间的连接。
3.1.7高压测试：
高压测试是指在组件边框和电极引线间施加一定的电压，测试组件的耐压性和绝缘强度，以保证组件在恶劣的自然条件（雷击等）下不被损坏。
3.1.8组件测试：
测试的目的是对电池的输出功率进行标定，测试其输出特性，确定组件的质量等级。
下面是无锡二泉太阳能科技有限公司的各工序工艺规范
晶体硅太阳能电池片分选工艺规范
晶体硅太阳能电池片激光划片工艺规范
晶体硅太阳能电池片单焊工艺规范
晶体硅太阳能电池片串焊工艺规范
晶体硅太阳能电池片串焊工艺规范
晶体硅太阳能电池片叠层工艺规范
晶体硅太阳能电池组件层压工艺规范
晶体硅太阳能电池组件装框规范
晶体硅太阳能电池组件测试工艺规范
晶体硅太阳能电池组件安装接线盒工艺规范
晶体硅太阳能电池组件清理工艺规范。
