带通滤波器

带通滤波器带通滤波器是一种常见的电子元件，用于去除电子信号中的特定频率范围之外的信号。

它在各种电子设备和通信系统中发挥着重要的作用。

本文将从基本原理、应用领域和未来发展等方面进行阐述。

带通滤波器适用于那些需要选择特定频率范围内信号的电路。

它可以通过阻碍或通过特定频率范围内的信号来实现这一目的。

带通滤波器主要由一个输入端、一个输出端和一个中心频率组成。

中心频率是带通滤波器允许通过的信号的频率范围的中间值。

带通滤波器的基本原理取决于其类型。

常见的有主动滤波器和被动滤波器。

主动滤波器利用放大器来增强信号，以实现滤波效果。

被动滤波器则主要依靠电容器、电感器和电阻器等被动元件来实现滤波。

无论是主动滤波器还是被动滤波器，它们的工作原理都是基于电路中的共振现象，选择性地通过或阻碍特定频率范围的信号。

带通滤波器在很多领域都有广泛的应用。

在音频设备中，带通滤波器被用于隔离和增强特定频率范围内的声音信号，以实现音效调节和噪音消除。

在无线通信系统中，带通滤波器被用于选择所需的频率范围内的信号进行接收或传输，以实现可靠的通讯。

在雷达系统中，带通滤波器被用于去除杂波和干扰信号，以提高目标检测的准确性。

此外，带通滤波器还被广泛应用于医疗设备、图像处理、仪器仪表等领域。

随着科技的不断发展，带通滤波器也在不断演进。

新的滤波器设计和材料的发展使得滤波器的性能不断提升。

例如，有源滤波器采用了新型放大器和控制电路，使得滤波器的频率范围更广，滤波效果更好。

此外，尺寸更小、功耗更低的滤波器也正在被广泛研发，以适应无线通信设备的小型化和便携化需求。

未来，带通滤波器将继续在各个领域发挥重要的作用，并随着技术的进步不断演化。

随着5G通信技术的发展，对高频滤波器的需求将进一步增加，以实现更高的数据传输速率和更可靠的通讯。

同时，对功耗更低、尺寸更小的滤波器的需求也将持续增长，以适应便携设备的需求。

总之，带通滤波器作为一种常见的电子元件，在各种电子设备和通信系统中发挥着重要作用。

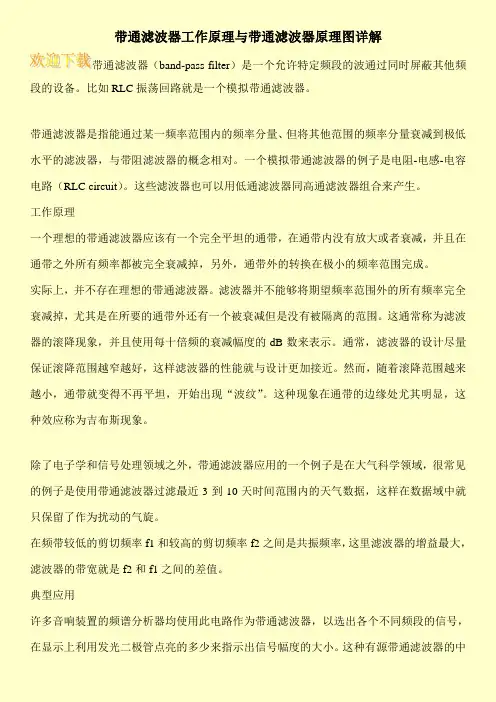

带通滤波器工作原理与带通滤波器原理图详解带通滤波器（band-pass filter）是一个允许特定频段的波通过同时屏蔽其他频段的设备。

比如RLC振荡回路就是一个模拟带通滤波器。

带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。

一个模拟带通滤波器的例子是电阻-电感-电容电路（RLC circuit）。

这些滤波器也可以用低通滤波器同高通滤波器组合来产生。

工作原理一个理想的带通滤波器应该有一个完全平坦的通带，在通带内没有放大或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。

实际上，并不存在理想的带通滤波器。

滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。

这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度的dB数来表示。

通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。

然而，随着滚降范围越来越小，通带就变得不再平坦，开始出现“波纹”。

这种现象在通带的边缘处尤其明显，这种效应称为吉布斯现象。

除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤最近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。

在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益最大，滤波器的带宽就是f2和f1之间的差值。

典型应用许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。

这种有源带通滤波器的中。

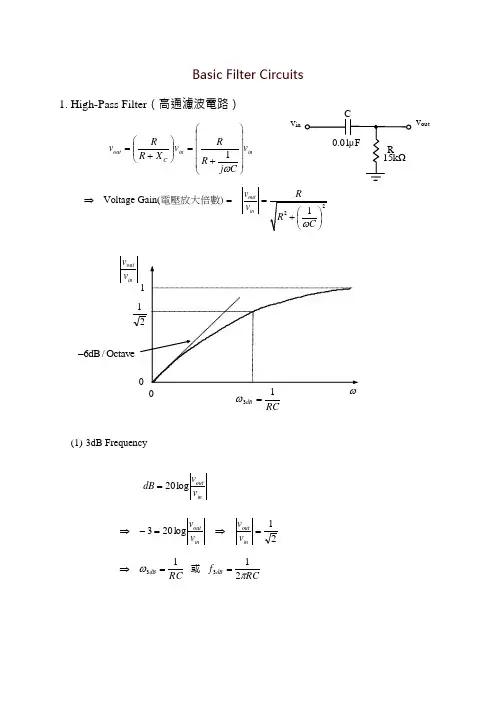

Basic Filter Circuits1. High-Pass Filter （高通濾波電路）inin C outv C j R R v X R R v ⎪⎪⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=ω1Voltage Gain(outinv v ⇒==電壓放大倍數)(1) 3dB Frequencyinoutv v dB log20= 21log203=⇒=-⇒in out inoutv v v v RC dB 13=⇒ω 或 RCf dB π213=6dB/-0ω31dB RC=C.0v outv in(2) Roll-off Attenuation （衰減斜率） At low frequencies, dB RC31ωω=<<,dBin out RC v v 3ωωω=≈ ⎪⎪⎭⎫ ⎝⎛=⇒dB in outdB v v 3log 20)(log20ωω or ()dB 3log log 20ωω-At dB 321ωω=（called “Octave ” (八度音)), )(621log 20log 20log203dB -===dB in out v v ωω ⇒Roll-off Attenuation (衰減斜率) 6dB/octave =0.1 110)/log(3dB ωωdB /6+or dB /20+At dB 3101ωω=(called “decade ” ), )(20101log 20log20dB -==in out v v ⇒Roll-off Attenuation (衰減斜率) 20dB/decade =(3) Phase Shift （相移）22111⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+=+=C R C j R R C j R R v v inout ωωωThe output voltage, v out , leads ahead of the input voltage, v in , by the angle θ, where 31/tan dBC R ωωθω==. At 3110dB ωω=, 8410tan ≈⇒=θθAt 310dB ωω=, 61.0tan ≈⇒=θθdB 3θ90045002. Low-Pass Filter （低通濾波電路）in in C C outv C j R C j v X R X v ⎪⎪⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=ωω11Voltage Gain out in v v ⇒==(1) 3dB Frequencyinoutv v dB log20= 21log203=⇒=-⇒in out inoutv v v v RC dB 13=⇒ω or RCf dB π213=ω3dB RC=v in v out 0.01μF(2) Roll-off Attenuation （衰減斜率） At high frequencies, dB RC31ωω=>>,ωωωdB in out RC v v 31=≈ ⎪⎭⎫⎝⎛=⇒ωωdB in out dB v v 3log 20)(log20 or ()ωωlog log 203-dBAt dB 32ωω=（Octave(八度音),)(621log 20log 20log203dB -===ωωdB in out v v ⇒Roll-off Attenuation(衰減斜率)6dB/octave =-At dB 310ωω=,)(20101log 20log20dB -==in out v v ⇒Roll-off Attenuation (衰減斜率) 20dB/decade =-20log outin v v 0-10 -20 -300.1 110102 )/log(3dB ωω(3) Phase Shift （相移）2211111⎪⎭⎫ ⎝⎛+⎪⎭⎫⎝⎛-=+=C R jR C C C j R C j v v inout ωωωωωThe output voltage, v out , lags behind the input voltage, v in , by the angle θ,where 3tan 1/dBR C ωθωω=-=-.dB 3101ωω=當， 61.0tan -≈⇒-=θθdB 310ωω=當， 8410tan -≈⇒-=θθθ-90-45000dB 3ω3. Band-Pass Filter (帶通濾波器)CL LC Z Z Z 111+= Cj Lj ωω111+=⎪⎭⎫ ⎝⎛-=L C j ωω1111111)(+⎪⎭⎫ ⎝⎛-=+⎪⎪⎭⎫ ⎝⎛=+==L C jR R Z Z R Z v v T LC LC LC in out ωωω 111)(22+⎪⎭⎫ ⎝⎛-=⇒L C R T ωωωResonant Frequency (共振頻率): LCf π210=，or LC 001ωω=∞=⇒LC Z ，1=inoutv vQuality factor (品質因數)dBf f 30∆≡(sharpness of the bell-shape curve) v outv inR(ωT 1ω12ωo =LC1At 3dB point ，21)(=ωT1122=⎪⎭⎫ ⎝⎛-⇒L C R ωωRL C 11±=-⇒ωωRC120±=-⇒ωωωThere are two 3dB points: ω1 and ω2⇒ RC 11201-=-ωωω )(10ωω> RC12202=-ωωω )(20ωω<⇒ RC112=-ωω 2021ωωω=⇒ LCRRC f f Q dB ==-=∆=012030ωωωω4. Band-Reject Filter (or called Notch Filter) (帶拒濾波器)inout v v T =)(ω⎪⎭⎫ ⎝⎛-+⎪⎭⎫ ⎝⎛-=C L j R C L j ωωωω112211)(⎪⎭⎫ ⎝⎛-+-=⇒C L R CL T ωωωωω2021ωωω=LR =-12ωω CLR R L f f Q dB 1012030==-=∆=⇒ωωωω)(ωT0.70ω1 2v outv in。

1到30赫兹的带通滤波器-概述说明以及解释1.引言1.1 概述在撰写本文中，我们将重点介绍1到30赫兹的带通滤波器。

带通滤波器是一种常见的电子滤波器，用于选择特定范围内的频率信号。

在本文中，我们将探讨其概念、工作原理和应用。

带通滤波器的基本原理是通过阻止或放行特定频率范围内的信号来实现滤波效果。

比如在1到30赫兹的频率范围内，滤波器可以过滤掉低于1赫兹和高于30赫兹的信号，只保留在这个范围内的信号。

这就使得滤波器非常适用于许多应用，如声音处理、通信系统和医学设备等。

带通滤波器通常由一个低通滤波器和一个高通滤波器级联而成。

低通滤波器可以将低于截止频率的信号通过，而高通滤波器可以将高于截止频率的信号通过。

当这两个滤波器结合在一起时，就形成了一个带通滤波器。

带通滤波器在各个领域都有广泛的应用。

在音频处理中，它可以用于消除噪音，提升音频质量。

在通信系统中，带通滤波器可以用来选择特定频段的信号，以便传输和接收。

在医学设备中，它可以用于识别和分析特定频率范围内的生物信号，如心电图和脑电图等。

综上所述，本文将详细介绍1到30赫兹的带通滤波器的概念、工作原理和应用。

通过阅读本文，读者将能够更好地理解带通滤波器的作用和重要性，并在相关领域中应用其知识。

接下来的章节将进一步探讨带通滤波器的细节和实际应用案例。

1.2文章结构1.2 文章结构本文将按照以下结构进行阐述:2.1 赫兹与频率的关系首先，我们将介绍赫兹与频率之间的关系。

赫兹是表示每秒周期性事件发生次数的单位，常用于描述声波、电磁波等波动现象的频率。

频率则是指每单位时间内所发生的周期性事件的次数，通常以赫兹为单位进行衡量。

我们将详细探讨赫兹与频率之间的转换关系，以便读者能够更好地理解本文涉及到的带通滤波器的工作原理。

2.2 带通滤波器的定义与原理在这一部分，我们将详细介绍带通滤波器的定义和原理。

带通滤波器是一种能够通过特定频率范围内的信号，而削弱或排除其他频率范围内的信号的设备。

带通滤波器在信号处理中的作用带通滤波器是一种常见的信号处理工具，用于提取特定频率范围内的信号，并削弱或滤除其他频率范围的噪声或无用信号。

它在信号处理中起到非常重要的作用，被广泛应用于各个领域。

本文将详细介绍带通滤波器的原理、应用场景以及作用。

一、带通滤波器的原理带通滤波器是一种频率选择性滤波器，只允许特定频率范围内的信号通过，削弱或消除其他频率的信号。

其原理基于滤波器的频率响应曲线，通常以振幅-频率图或相位-频率图的形式展示。

带通滤波器通常由低截止频率、高截止频率和中心频率三个参数决定。

低截止频率是指滤波器开始对信号进行削弱的频率，高截止频率是指滤波器完全阻断信号的频率，而中心频率则是带通滤波器希望保留的信号频率。

带通滤波器可以采用各种形式的实现，包括电子滤波器、数字滤波器以及其他形式的滤波器。

不同的滤波器实现方式有不同的特点和应用场景，可以根据实际需求选择合适的滤波器。

二、带通滤波器的应用场景带通滤波器在信号处理中的应用非常广泛，以下列举了一些常见的应用场景：1. 语音处理：在语音识别、语音合成等领域，带通滤波器被用于去除背景噪声或削弱频率范围外的信号，以提高语音质量和准确性。

2. 音频处理：在音频信号处理中，带通滤波器可以用来增强或削弱特定频率的音频信号，以改善音质、减少噪声或实现特定音效。

3. 图像处理：在图像处理中，带通滤波器可以用于图像增强、边缘检测和图像分割等任务。

通过选择适当的带通滤波器参数，可以提取出特定频率范围内的图像细节。

4. 信号分析：在信号分析领域，带通滤波器被广泛用于频谱分析、频域特征提取等任务。

它可以帮助分析人员集中关注感兴趣的频段，提取有用信息。

5. 无线通信：在无线通信系统中，带通滤波器被用于频带分配、信号调制解调以及射频前端信号处理。

它可以帮助实现信号的频率选择和抑制干扰信号。

三、带通滤波器的作用带通滤波器在信号处理中具有以下几个重要的作用：1. 滤波作用：带通滤波器可以提取特定频率范围内的信号，并削弱或滤除其他频率的噪声或无用信号。

常见低通高通带通三种滤波器的工作原理低通滤波器的工作原理：低通滤波器是一种能够通过低频信号而抑制高频信号的滤波器。

其工作原理基于信号的频谱特征，将高频成分滤除，只保留低频成分。

最常见的低通滤波器是RC低通滤波器。

它由电阻(R)和电容(C)组成。

当输入信号通过电容时，高频信号会受到电容的阻碍，直流或低频信号则可以通过电容。

由于电阻连接在电容的后面，它可以通过将电流引入接地来吸收高频信号。

因此，该滤波器能够通过电容器传递直流或低频信号，并在一定程度上削弱高频信号。

另一种常见的低通滤波器是巴特沃斯低通滤波器。

巴特沃斯滤波器是一种理想的滤波器，可以将部分高频信号完全剔除而不影响低频信号。

它的原理是将输入信号传递到一个多级滤波器网络中，其中每个级别都由电容、电感和电阻组成。

每个级别的电容和电感与频率有特定的关系，以实现对信号频谱的精确调控。

通过调整这些参数，可以实现不同级别的频率削弱和通带的增益。

高通滤波器的工作原理：高通滤波器是一种能够通过高频信号而抑制低频信号的滤波器。

其原理与低通滤波器相反，在信号频谱中只保留高频成分。

常见的高通滤波器有RC高通滤波器和巴特沃斯高通滤波器。

RC高通滤波器由电容和电阻组成，其工作原理与RC低通滤波器相似，只是电容和电阻的位置调换。

电容呈现出对高频信号的阻碍，而电阻则通过允许低频信号传递。

巴特沃斯高通滤波器与巴特沃斯低通滤波器类似，通过将输入信号传递到多级滤波器网络中，每个级别由电容、电感和电阻组成。

但是，在巴特沃斯高通滤波器中，电容和电感与频率的关系是相反的，可以精确控制信号频谱的通带和削弱。

带通滤波器的工作原理：带通滤波器是一种能够通过一定频率范围内的信号而抑制其他频率信号的滤波器。

其原理是选择性地通过带内信号，同时削弱带外信号。

最常见的带通滤波器是由一个低通滤波器和一个高通滤波器级联组成的。

低通滤波器负责削弱高频信号，高通滤波器负责削弱低频信号，而带通滤波器则保留两者之间的频率范围内的信号。

摘要滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。

当干扰信号与有用信号不在同一频率范围之内，可使用滤波器有效的抑制干扰。

用LC网络组成的无源滤波器在低频范围内有体积重量大，价格昂贵和衰减大等缺点，而用集成运放和RC网络组成的有源滤波器则比较适用于低频，此外，它还具有一定的增益，且因输入与输出之间有良好的隔离而便于级联。

由于大多数反映生理信息的光电信号具有频率低、幅度小、易受干扰等特点，因而RC有源滤波器普遍应用于光电弱信号检测电路中。

关键字：滤波器；集成运放；RC网络；有源滤波器The function of the filter is to make certain frequency within the scope of the signal, and the frequency by outside the scope curbed the signal or sharp attenuation. When the disturbance signal and the useful signal not in the same frequency range, can use filter to suppress the interference effectively.With LC network consisting of passive filter in the low frequency within the area, volume weight expensive and attenuation shortcomings, but with integrated op-amp and RC network consisting of active filter is more applicable to low frequency, in addition, it also has some of the gain, and because between the input and output has good isolation and facilitate cascade. Since most reflect the photoelectric signal has a physical information low frequency and amplitude small, vulnerable to interference, and characteristics of the RC active filters widely applied electric light weak signal detection circuit.Filter；integrated op-amp；RC network；active filter引言滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。

带通滤波器的特点与应用案例一、引言在现代电子通信和信号处理领域中，滤波器是一种非常重要的设备，它可以根据特定的频率范围对信号进行处理。

带通滤波器是滤波器的一种常见形式，它具有许多独特的特点和广泛的应用。

本文将详细介绍带通滤波器的特点，并结合实际应用案例进行说明。

二、带通滤波器的特点1. 频率选择性：带通滤波器可以选择特定的频率范围通过，而将其他频率范围的信号削弱或者完全阻断。

这种特点使得它可以用来消除噪声、提取特定频率的信号等。

2. 幅频响应曲线：带通滤波器的幅频响应曲线可以清楚地显示出其工作的频率范围，有助于我们理解滤波器的工作原理和选择合适的参数。

通常情况下，带通滤波器在其通带内有较大的增益，并在截止频率处呈现出明显的衰减。

3. 相频响应曲线：带通滤波器的相频响应曲线则表示信号传输延迟与频率之间的关系。

在某些特定应用场景中，对于信号的相位信息要求非常严格，因此带通滤波器的相频响应曲线也是需要关注的重要因素。

4. 传递函数：带通滤波器的传递函数可以用来描述输入信号和输出信号之间的关系。

我们可以通过对传递函数进行分析，来了解滤波器对于不同频率的信号的处理情况，从而根据需要进行参数的调整。

5. 滤波器的类型：带通滤波器有很多不同的类型，比如无源滤波器和有源滤波器、模拟滤波器和数字滤波器等。

每种类型的滤波器都有其独特的特点和适用范围，需要根据具体的应用需求进行选择。

三、带通滤波器的应用案例1. 语音信号处理：在语音信号处理中，带通滤波器常被用于语音信号的前端处理，以提取出特定频段的语音信号。

例如，在电话通信中，通过带通滤波器可以提取出人声的频率范围，减少环境噪声的干扰，从而提高通信质量。

2. 音频设备：在音频设备中，带通滤波器常被用于音频信号的调节和增强。

例如，在音响系统中，通过带通滤波器可以选择特定的频率范围，增加低频或高频的音响效果，使音乐更加丰富和逼真。

3. 图像处理：在图像处理中，带通滤波器可以用于图像增强和噪声去除。

带通滤波器的技术指标一、引言带通滤波器是一种能够只允许特定频率范围内的信号通过的滤波器。

它在电子通信、音频处理、医疗设备等领域有着广泛的应用。

本文将围绕带通滤波器的基本原理、性能指标和应用技术展开介绍。

二、带通滤波器的基本原理带通滤波器是通过在信号通路中引入一个频率范围内的“通带”来实现的。

在通带范围内的信号可以被传输，而超出该范围的信号会被滤除。

带通滤波器通常由滤波电路、放大器和其他辅助电路组成，通过这些元件对信号进行处理，以实现对特定频率范围内信号的过滤和放大。

三、带通滤波器的技术指标1. 通带范围带通滤波器的一个重要指标是其通带范围，即允许通过的频率范围。

通带范围通常以中心频率和带宽来表示，中心频率表征了通过信号的主要频率，而带宽则表示了信号通过的频率范围。

一个带通滤波器的通带范围可以是100Hz~10kHz，其中中心频率为5kHz，带宽为10kHz。

2. 通带内衰减通带内衰减是指在通带范围内，滤波器对信号的衰减程度。

通常用分贝（dB）来表示，衰减值越大表示滤波效果越好。

通带内衰减的指标对于衡量带通滤波器的性能至关重要。

3. 阻带范围阻带范围是指滤波器对信号的拒绝范围，即超出此范围的信号会被滤除。

阻带范围通常以分贝来表示，与通带内衰减类似，阻带范围的衰减值越大表示滤波效果越好。

4. 通带波纹通带波纹是指在通带范围内，滤波器对信号引起的振幅变化。

通过测量单位频率范围内振幅的最大值与最小值的差值来表示。

通带波纹越小，表示滤波器对信号的干扰越小。

5. 相位失真相位失真对于滤波器对信号的相位变化情况做出描述。

当信号通过滤波器时，可能会引起信号相位的变化，这种变化即为相位失真。

相位失真对于某些应用场景（如无线通信）中的信号传输有着重要影响。

6. 阻抗带通滤波器的输入阻抗和输出阻抗是滤波器的另一个重要指标。

输入阻抗决定了滤波器对输入信号的接收能力，输出阻抗则决定了滤波器对后续电路的输出能力。

7. 温度稳定性温度稳定性是指带通滤波器在不同温度下对信号特性的稳定程度。

带通滤波器原理
带通滤波器是一种用于滤除信号中的频率不需要的部分，从而提取我们需要的信号频率部分的电子元件。

它是一种滤波器，可将输入信号中的一定频率范围内的波形保留，而抑制其他范围内的波形，从而发挥滤波作用。

带通滤波器主要分为两类：模拟带通滤波器和数字带通滤波器。

模拟带通滤波器是一种以模拟电路方式实现的滤波器，它的主要组成部分有电容、电感、放大器、反馈网络，它们的组合可形成一个由滤波器和放大器组成的电路。

该滤波器的输入端口通常是一个双端的滤波器，其中一端用于接收原始输入信号，另一端由放大器接收，以放大所接收的信号。

反馈网络是滤波器实现带通滤波的关键，它可以调整滤波器的中心频率和带宽，从而使滤波器在特定的频率范围内进行过滤。

数字带通滤波器是以数字信号处理技术来实现的滤波器，它的实现过程是将输入信号变换成数字信号，然后由滤波器进行滤波，滤波后的数字信号再经过数据反变换，最后将滤波后的模拟信号输出。

数字带通滤波器的优势是频率特性精确，无论是中心频率还是带宽，都可以精确地调节，并且可编程，使用更为方便，而且可以提供更多的滤波类型，比如高通滤波、低通滤波、带通滤波等，所以应用更加广泛。

总而言之，带通滤波器是用于滤除信号中的频率不需要的部分，从而提取我们需要的信号频率部分的电子元件，它可以将输入信号中的一定频率范围内的波形保留，而抑制其他范围内的波形，从而发挥滤波作用。

它可以以模拟电路方式实现，也可以以数字信号处理技术来实现，它既可以实现高通滤波、低通滤波，也可以实现带通滤波，可以提供精确的频率特性，并且可以编程，使用更为方便。
