电感和电容的阻抗公式
电感和电容是电路中常见的两种元件，它们在电路中起着不同的作用。

电感是指电流通过导线时产生的磁场所储存的能量，而电容则是指两个导体之间储存的电荷所具有的能量。

在电路中，电感和电容的阻抗可以通过不同的公式来计算。

电感的阻抗公式为Z_L = jωL，其中Z_L表示电感的阻抗，j表示虚数单位，ω表示角频率，L表示电感的感值。

而电容的阻抗公式为Z_C = 1/(jωC)，其中Z_C表示电容的阻抗，C表示电容的容值。

电感和电容的阻抗是由频率决定的。

当频率较低时，电感的阻抗较大，而电容的阻抗较小；当频率较高时，电感的阻抗较小，而电容的阻抗较大。

这是因为电感对于频率较低的信号具有较大的阻抗，而电容对于频率较高的信号具有较大的阻抗。

电感和电容的阻抗公式告诉我们，在不同频率下，它们对电路中电流的阻碍程度是不同的。

通过对电感和电容的阻抗进行合理的选择和组合，我们可以实现对电路中电流的控制和调节。

总结一下，电感和电容的阻抗公式为Z_L = jωL和Z_C = 1/(jωC)，它们分别描述了电感和电容对电路中电流的阻碍程度。

在电路设计中，我们可以根据需要选择合适的电感和电容元件，以实现对电流的控制和调节。

电感和电容的阻抗公式为我们提供了理论基础，帮助我们更好地理解电路中的电感和电容的作用。

通过合理应用电感和电
容，我们可以设计出更加复杂和高效的电路系统，满足不同的应用需求。

电感与电容的阻抗计算公式电感与电容是电路中常见的两种元件，它们分别对交流电路的电流和电压产生不同的影响。

在电路中，我们经常需要计算电感和电容的阻抗，以便更好地理解电路的特性和性能。

本文将介绍电感与电容的阻抗计算公式，并探讨它们在电路中的应用。

电感的阻抗计算公式。

电感是一种存储电能的元件，它对交流电路的电流产生阻碍作用。

在电路中，电感的阻抗可以通过以下公式计算：ZL = jωL。

其中，ZL表示电感的阻抗，j是虚数单位，ω是角频率，L是电感的值。

根据这个公式，我们可以看出电感的阻抗与角频率和电感值成正比，这意味着在不同频率下，电感的阻抗也会发生变化。

电容的阻抗计算公式。

电容是一种存储电荷的元件，它对交流电路的电压产生阻碍作用。

在电路中，电容的阻抗可以通过以下公式计算：ZC = -j/(ωC)。

其中，ZC表示电容的阻抗，j是虚数单位，ω是角频率，C是电容的值。

与电感的阻抗不同，电容的阻抗与角频率和电容值成反比，这意味着在不同频率下，电容的阻抗也会发生变化。

电感与电容的阻抗在电路中的应用。

电感和电容的阻抗在电路中有着广泛的应用。

它们可以用来设计滤波器、谐振电路和阻抗匹配网络，以满足电路对不同频率信号的需求。

在滤波器中，我们可以利用电感和电容的阻抗特性来实现对特定频率信号的滤波作用。

通过合理选择电感和电容的数值，可以设计出低通滤波器、高通滤波器和带通滤波器，以满足不同频率信号的滤波需求。

在谐振电路中，电感和电容的阻抗可以用来实现对特定频率信号的放大作用。

通过合理选择电感和电容的数值，可以设计出串联谐振电路和并联谐振电路，以满足对特定频率信号的放大需求。

在阻抗匹配网络中，电感和电容的阻抗可以用来实现电路之间的阻抗匹配，以提高信号传输的效率和性能。

通过合理选择电感和电容的数值，可以设计出阻抗匹配网络，以满足不同电路之间的阻抗匹配需求。

总结。

电感与电容是电路中常见的两种元件，它们对交流电路的电流和电压产生不同的影响。

电感电容电压计算公式电感电容电压计算公式是电路中常用的计算公式之一，用于计算电感电容元件上的电压。

电感电容电压计算公式是根据电路中的电感和电容的特性以及欧姆定律推导得出的。

在电路中，电感是指由线圈或线圈组成的元件，它的特性是能够储存电能并产生磁场。

电容是指由两个导体之间通过绝缘材料隔开而形成的元件，它的特性是能够储存电能并产生电场。

根据欧姆定律，电路中的电压可以表示为电流与电阻的乘积。

而在电感电容电路中，电感和电容元件不是纯电阻，它们对电流的响应是以时间为变量的。

因此，电压的计算需要考虑电流和时间的关系。

对于电感元件，其电压和电流的关系可以用以下公式表示：V_L(t) = L * di(t) / dt其中，V_L(t)表示电感元件上的电压，L表示电感的感值，di(t) / dt 表示电流的变化率。

对于电容元件，其电压和电流的关系可以用以下公式表示：V_C(t) = 1 / C * ∫i(t) dt其中，V_C(t)表示电容元件上的电压，C表示电容的容值，∫i(t) dt 表示电流对时间的积分。

在电路中，当电流经过电感或电容元件时，会产生电压的变化。

通过上述公式，可以计算出电感电容元件上的电压变化。

这对于电路设计和分析非常重要，因为电压的变化会影响电路的性能和稳定性。

在实际应用中，电感电容电压计算公式可以帮助工程师确定电感和电容元件的合适参数，以满足电路的要求。

例如，在滤波电路中，可以根据公式计算电容元件的容值，以实现对特定频率的信号的滤波效果。

在振荡电路中，可以根据公式计算电感元件的感值，以实现稳定的振荡频率。

电感电容电压计算公式也可以用于分析电路中的电压波形。

通过计算电感和电容元件上的电压变化，可以了解电路中的信号传输和响应特性。

这对于电路故障排除和性能优化非常有帮助。

电感电容电压计算公式是电路设计和分析中的重要工具。

它可以帮助工程师计算电感和电容元件上的电压变化，从而实现电路的要求。

在实际应用中，合理使用电感电容电压计算公式可以提高电路的性能和稳定性，为电子产品的研发和应用提供技术支持。

电感的计算公式什么叫电感在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯以下是各种电感线圈的图片电感是衡量线圈产生电磁感应能力的物理量。

给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。

通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。

实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。

如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝φ／I电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。

1H=1000mH，1H=1000000uH。

电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。

中国电子库存网有大理库存电感\电子元器件信息. 环形电感的计算公式针对环形CORE，有以下公式可利用: (IRON)L=N2*AL L=电感量(H) AL= 感应系数H-DC=0.4πNI /l N==绕线匝数（圈）H-DC=直流磁化力I= 通过电流(A) l= 磁路长度(cm)l及AL值大小，可参照Micrometa对照表。

例如: 以T50-52材，绕线5圈半，其L值为T50-52(表示OD为0.5英寸)，经查表其AL值约为33nHL=33*(5.5)2=998.25nH≈1mH当通过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(mi%)电感计算介绍一个经验公式L=(k*m0*ms*N2*S)/l其中m0 为真空磁导率=4π*10-7。

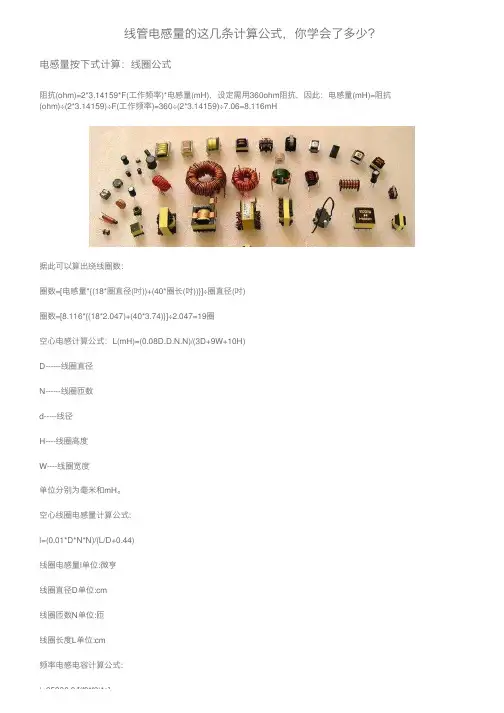

线管电感量的这⼏条计算公式，你学会了多少？电感量按下式计算：线圈公式阻抗(ohm)=2*3.14159*F(⼯作频率)*电感量(mH)，设定需⽤360ohm阻抗，因此：电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(⼯作频率)=360÷(2*3.14159)÷7.06=8.116mH据此可以算出绕线圈数：圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空⼼电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈⾼度W----线圈宽度单位分别为毫⽶和mH。

空⼼线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]l=25330.3/[(f0*f0)*c]⼯作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可⾃⾏先决定,或由Q值决定谐振电感:l单位:微亨1、针对环⾏CORE，有以下公式可利⽤:(IRON)L=N2．ALL=电感值（H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化⼒I=通过电流(A)l=磁路长度（cm)l及AL值⼤⼩，可参照Microl对照表。

例如:以T50-52材，线圈5圈半，其L值为T50-52(表⽰OD为0.5英吋)，经查表其AL 值约为33nH，L=33．(5.5)2=998.25nH≒1µH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度(µi%)2、介绍⼀个经验公式L=(k*µ0*µs*N2*S)/l 其中µ0为真空磁导率=4π*10(-7)。

电感和电容的阻抗公式
电感和电容是电路中常见的两种元件，它们在电路中起着不同的作用。

电感是指电路中的感应电抗元件，而电容则是储存电能的元件。

它们的阻抗公式分别为Z_L = jωL和Z_C = 1/jωC。

电感的阻抗公式中，L代表电感的值，ω代表角频率，j为虚数单位。

可以看出，电感对不同频率的电流有不同的阻抗。

当频率很低时，电感的阻抗接近于零，电感对直流电流具有很低的阻抗。

当频率增加时，电感的阻抗也随之增加，电感对交流电流具有显著的阻抗。

电感的阻抗与频率成正比，频率越高，阻抗越大。

电容的阻抗公式中，C代表电容的值，ω代表角频率，j为虚数单位。

电容对不同频率的电流也有不同的阻抗。

当频率很低时，电容的阻抗接近于无穷大，电容对直流电流具有很高的阻抗。

当频率增加时，电容的阻抗逐渐减小，电容对交流电流具有显著的阻抗。

电容的阻抗与频率成反比，频率越高，阻抗越小。

电感和电容的阻抗可以相互抵消，从而实现不同频率的电流的选择性传输。

在电路中，通过合理选择电感和电容的数值，可以实现对特定频率的电流的滤波和调节。

这对于信号处理和通信系统的设计和优化非常重要。

总结一下，电感和电容是电路中常见的两种元件，它们的阻抗公式分别为Z_L = jωL和Z_C = 1/jωC。

通过合理选择电感和电容的数值，
可以实现对特定频率的电流的滤波和调节，从而实现对电路性能的优化。

电感和电容在电路中起着重要的作用，对于电子技术的发展和应用具有重要意义。

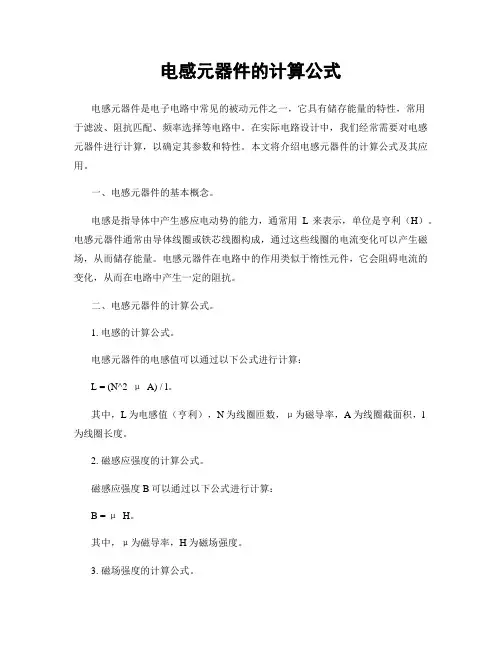

电感元器件的计算公式电感元器件是电子电路中常见的被动元件之一，它具有储存能量的特性，常用于滤波、阻抗匹配、频率选择等电路中。

在实际电路设计中，我们经常需要对电感元器件进行计算，以确定其参数和特性。

本文将介绍电感元器件的计算公式及其应用。

一、电感元器件的基本概念。

电感是指导体中产生感应电动势的能力，通常用L来表示，单位是亨利（H）。

电感元器件通常由导体线圈或铁芯线圈构成，通过这些线圈的电流变化可以产生磁场，从而储存能量。

电感元器件在电路中的作用类似于惰性元件，它会阻碍电流的变化，从而在电路中产生一定的阻抗。

二、电感元器件的计算公式。

1. 电感的计算公式。

电感元器件的电感值可以通过以下公式进行计算：L = (N^2 μ A) / l。

其中，L为电感值（亨利），N为线圈匝数，μ为磁导率，A为线圈截面积，l为线圈长度。

2. 磁感应强度的计算公式。

磁感应强度B可以通过以下公式进行计算：B = μ H。

其中，μ为磁导率，H为磁场强度。

3. 磁场强度的计算公式。

磁场强度H可以通过以下公式进行计算：H = (N I) / l。

其中，N为线圈匝数，I为电流，l为线圈长度。

三、电感元器件的应用。

1. 电感元器件在滤波电路中的应用。

电感元器件在滤波电路中常用于去除电路中的高频噪声或杂频信号。

通过选择合适的电感元器件参数，可以实现对特定频率范围的信号进行滤波，从而提高电路的抗干扰能力。

2. 电感元器件在阻抗匹配电路中的应用。

电感元器件在阻抗匹配电路中可以起到匹配输入输出阻抗的作用，从而提高信号传输的效率。

通过合理设计电感元器件的参数，可以实现输入输出阻抗的匹配，从而减小信号传输过程中的能量损耗。

3. 电感元器件在频率选择电路中的应用。

电感元器件在频率选择电路中可以实现对特定频率信号的选择和放大。

通过合理选择电感元器件的参数，可以实现对特定频率范围的信号进行放大，从而实现频率选择的功能。

四、电感元器件的选型和设计注意事项。

电感电容电压计算公式电感电容电压计算公式是用来计算电路中电感和电容所产生的电压的数学表达式。

它是基于电感和电容的特性以及欧姆定律和基尔霍夫定律等电路理论原理推导而来的。

在电子电路设计和分析中，电感电容电压计算公式是非常重要的工具。

电感和电容是电路中常见的两种被动元件，它们在电路中起到储存和释放能量的作用。

电感是由线圈或线圈的组合构成，当通过电流时，会在其内部产生磁场，这个磁场会导致电感两端产生电压。

而电容则是由两个导体板之间的绝缘介质隔开，当电压施加在电容上时，会在其两端产生电场，从而导致电容储存电荷。

根据电路理论，电感和电容都具有阻抗的特性，即它们对交流电有不同的阻抗值。

电感的阻抗与频率成正比，而电容的阻抗与频率成反比。

因此，在交流电路中，电感和电容会对电压产生不同的影响。

对于电感，根据欧姆定律和基尔霍夫定律，可以得到电感两端的电压计算公式为：V_L = jωL × I其中，V_L表示电感两端的电压，j表示虚数单位，ω表示角频率，L表示电感的感值，I表示通过电感的电流。

对于电容，同样根据欧姆定律和基尔霍夫定律，可以得到电容两端的电压计算公式为：V_C = 1 / (jωC) × I其中，V_C表示电容两端的电压，C表示电容的电容值。

从这两个公式可以看出，电感和电容的电压与电流的关系是通过频率来决定的。

在低频时，电感对电流的阻抗较大，因此电感两端的电压也较大；而电容对电流的阻抗较小，因此电容两端的电压较小。

在高频时，电感对电流的阻抗较小，电容对电流的阻抗较大，因此它们的电压分布情况相反。

除了上述的基本电感电容电压计算公式外，还有一些衍生的公式用于计算电路中复杂的情况。

例如，当电感和电容并联时，可以使用复合阻抗的计算公式来求解电压。

当电感和电容串联时，可以使用复合阻抗的计算公式来求解电压。

这些公式都是基于基本的电感电容电压计算公式推导而来的。

在实际应用中，电感电容电压计算公式可以帮助工程师分析电路中电感和电容的性能，从而优化设计方案，提高电路的稳定性和效率。

电阻、电容和电感的串联与并联
两电阻R1和R2串联及并联时的关系：
两电容C1和C2串联与并联时的关系：
无互感的线圈的串联与并联：
两线圈串联：L= L1+ L2
两线圈并联：L= L1L2/（L1+ L2）有互感的线圈的串联与并联：
有互感两线圈顺串（异名端相接）：L（顺）= L1+ L2+2M
有互感两线圈反串（同名端相接）：L（反）= L1+ L2 -2M
L（顺）-L（反）=4M，M= [L（顺）-L（反）] /4
有互感两线圈并联：L（并）=（L 1 L2-M2）/（L1+ L22M）（2M项前的符号：同名端接在同一侧时取-，异名端接在同一侧时取+。

）
（L1 L2-M2）≧0，M≤L
L21
M（最大）=L
L21
互感的耦合系数：K= M /L
L21
电桥
直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N= R2R3）
R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1
将4个电阻换为阻抗，即得到交流电桥。

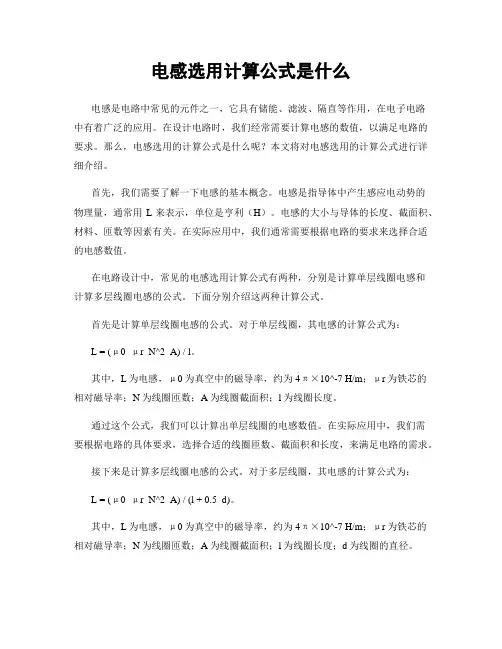

电感选用计算公式是什么电感是电路中常见的元件之一，它具有储能、滤波、隔直等作用，在电子电路中有着广泛的应用。

在设计电路时，我们经常需要计算电感的数值，以满足电路的要求。

那么，电感选用的计算公式是什么呢？本文将对电感选用的计算公式进行详细介绍。

首先，我们需要了解一下电感的基本概念。

电感是指导体中产生感应电动势的物理量，通常用L来表示，单位是亨利（H）。

电感的大小与导体的长度、截面积、材料、匝数等因素有关。

在实际应用中，我们通常需要根据电路的要求来选择合适的电感数值。

在电路设计中，常见的电感选用计算公式有两种，分别是计算单层线圈电感和计算多层线圈电感的公式。

下面分别介绍这两种计算公式。

首先是计算单层线圈电感的公式。

对于单层线圈，其电感的计算公式为：L = (μ0 μr N^2 A) / l。

其中，L为电感，μ0为真空中的磁导率，约为4π×10^-7 H/m；μr为铁芯的相对磁导率；N为线圈匝数；A为线圈截面积；l为线圈长度。

通过这个公式，我们可以计算出单层线圈的电感数值。

在实际应用中，我们需要根据电路的具体要求，选择合适的线圈匝数、截面积和长度，来满足电路的需求。

接下来是计算多层线圈电感的公式。

对于多层线圈，其电感的计算公式为：L = (μ0 μr N^2 A) / (l + 0.5 d)。

其中，L为电感，μ0为真空中的磁导率，约为4π×10^-7 H/m；μr为铁芯的相对磁导率；N为线圈匝数；A为线圈截面积；l为线圈长度；d为线圈的直径。

通过这个公式，我们可以计算出多层线圈的电感数值。

在实际应用中，多层线圈的计算相对复杂一些，需要考虑到线圈的直径对电感的影响，因此在选择线圈参数时需要更加谨慎。

除了上述的计算公式外，我们在实际应用中还需要考虑到一些其他因素，比如温度、频率等对电感数值的影响。

在高温环境下，电感的磁导率会发生变化，从而影响电感的数值；在高频环境下，由于涡流和皮肤效应的存在，也会对电感的数值产生影响。

分压电阻计算公式详细教程分压电阻是一种常见的电路设计技术，用于将电压分配到不同的电阻上。

它在电子电路中有着广泛的应用，因此了解如何计算分压电阻是非常重要的。

下面我们将详细介绍分压电阻计算的公式和步骤。

首先，让我们来看看分压电路的基本原理。

在一个简单的电路中，如果我们有两个电阻R1和R2，它们串联连接，并且在它们之间有一个电压源V_in，我们想要在R2上获得一个特定的电压V_out。

这时我们可以使用分压电阻技术来实现这个目标。

分压电阻的计算公式如下：V_out = V_in (R2 / (R1 + R2))。

其中，V_out是我们想要获得的输出电压，V_in是输入电压，R1和R2分别是两个电阻的阻值。

接下来，让我们通过一个具体的例子来演示如何使用这个公式来计算分压电阻。

假设我们有一个电路，输入电压V_in为12V，我们希望在一个1000欧姆的电阻R1和一个2000欧姆的电阻R2之间获得一个6V的输出电压V_out。

根据上面的公式，我们可以进行如下计算：V_out = 12V (2000Ω / (1000Ω + 2000Ω)) = 12V (2 / 3) = 8V.通过这个计算，我们可以看到，使用1000欧姆和2000欧姆的电阻，我们实际上无法得到6V的输出电压。

这表明我们需要重新选择电阻的数值来获得我们需要的输出电压。

在实际应用中，我们可能需要通过试验和调整电阻的数值来获得我们需要的输出电压。

同时，我们还需要考虑电阻的功率和精度等因素。

总之，分压电阻计算公式是一个非常有用的工具，它可以帮助我们设计和调整电路，以获得我们需要的输出电压。

通过理解这个公式和相应的计算步骤，我们可以更好地应用分压电阻技术，提高电路设计的准确性和效率。

电感的计算公式:XL=2πFL加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：（Ω=2*3.14159*L）电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH (L=Ω/(2*3.14159)/f)据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

分压电阻计算公式详细教程在电路中，分压电阻是一种常见的用于降低电压的方法。

它通常用于将电路中的电压分成两个部分，以便用于驱动其他组件或传感器。

分压电阻的计算是电路设计中的基本技能之一，下面我们将详细介绍分压电阻的计算公式和步骤。

首先，让我们来看一下分压电路的基本原理。

分压电路通常由两个电阻组成，一个是输入电阻R1，另一个是输出电阻R2。

输入电压V_in通过这两个电阻，形成一个输出电压V_out。

根据基本的电路理论，我们可以使用以下的分压电阻计算公式来计算输出电压：V_out = V_in (R2 / (R1 + R2))。

现在让我们来具体介绍一下如何使用这个公式来计算分压电路的输出电压。

步骤1，确定输入电压V_in.首先，确定输入电压V_in的数值。

这通常是从电源或信号源中提供的电压值。

步骤2，确定输出电压V_out.接下来，确定你想要得到的输出电压V_out的数值。

这通常是电路中其他组件或传感器所需要的电压值。

步骤3，选择电阻数值。

根据所需的输出电压V_out和已知的输入电压V_in，选择合适的电阻数值。

这里需要注意的是，电阻的数值不能是任意的，需要根据具体的电路要求来选择。

步骤4，计算输出电压。

使用上述的分压电阻计算公式，将已知的输入电压V_in、输出电压V_out和所选的电阻数值代入公式中进行计算，得到输出电压V_out的数值。

通过以上步骤，我们可以计算出分压电路的输出电压。

需要注意的是，在实际应用中，还需要考虑电阻的功率、精度和温度系数等因素，以确保电路的稳定性和可靠性。

总结一下，分压电阻计算公式是电路设计中的基本技能之一，掌握这个公式可以帮助我们更好地设计和分析电路。

希望以上的教程能够帮助你更好地理解分压电阻的计算方法。

电感线圈的小常识(一)电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πf3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

线圈的Q 值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

贵派电器谈电感线圈的小常识(二)三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。

3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

电感量计算公式范文电感是指电流随时间变化而产生的磁场与电流之间的相互作用。

电感的量度单位是亨利（H），根据电感的不同类型和结构，其计算公式也有所不同。

下面将介绍几种常见的电感计算公式：1.直线导线电感（无限长直导线）：直线导线电感的计算公式可以通过安培环路定理和比奥-萨伐尔定律推导得知。

假设无限长直导线所产生的磁感应强度是B，导线的电流是I，距离导线的距离是r，直线导线的电感可以根据下面的公式计算：L=μ0*I/(2πr)其中，L是电感，μ0是真空中的磁导率，其数值约为4π×10^-7H/m。

2.环形导线电感（环形线圈）：环形导线电感可以通过计算导线的总磁链与电流之比得到。

假设环形线圈的总磁链是Φ，环形线圈的电流是I，环形线圈的匝数是N，环形导线电感可以根据下面的公式计算：L=Φ/I=N*Φ/I其中，Φ是磁链，N是匝数，L是电感。

3.并联电感的计算（两个电感并联）：两个电感并联时，其总电感可以通过计算两个电感之和得到：L=L1+L2其中，L是总的电感，L1和L2分别是两个电感的值。

4.串联电感的计算（两个电感串联）：两个电感串联时，其总电感可以通过计算两个电感之和得到：L=L1+L2+2M其中，L是总的电感，L1和L2分别是两个电感的值，M是两个电感之间的互感。

除了以上介绍的几种常见的电感计算公式外，还有一些特殊结构的电感需要通过特定的公式进行计算，例如扁平线圈电感、多匝线圈电感、螺线管电感等。

此外，当电感中存在磁性材料时，还需要考虑材料磁化的影响。

这些特殊情况下的电感计算需要根据具体的结构、材料和参数进行推导和计算。

总之，电感计算公式根据电感的类型和结构的不同有所差异，以上介绍的公式是一些常见的情况。
