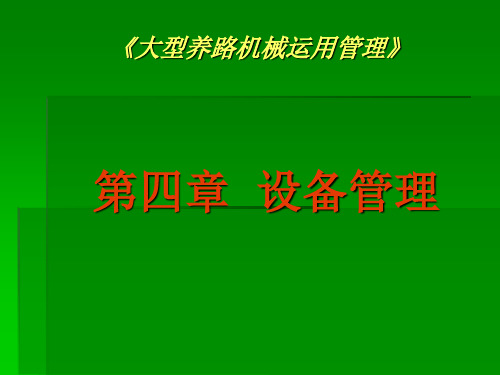

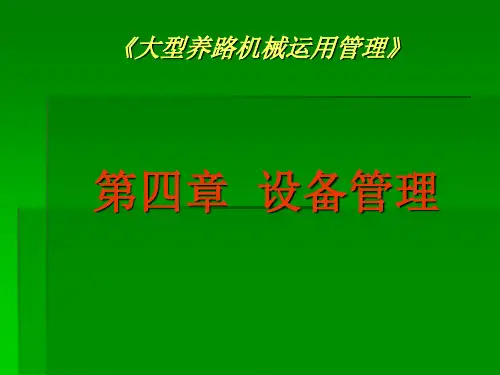

《大型养路机械运用管理》第四章30页PPT

8.掌握全局大型养路机械事故情况，负责机械设备重大、大事故的调查、分析和处理工作。
9.指导全局大型养路机械的配件管理工作。
10.组织大型养路机械有关人员的技术业务培训，负责每年的大型养路机械检查鉴定和合格证申请工作。
三、工务机械段
是大型养路机械运用管理工作的ቤተ መጻሕፍቲ ባይዱ施部门，应设机械设备科，其管理职责是：
2.监督、检查和组织协调全路大型养路机械使用、管理工作。
3.负责大型养路机械年检合格证的审核、发放。 4.掌握全路大型养路机械的数量、技术状况及
使用情况。
5.组织交流和推广大型养路机械管理的先进经验和维修新技术，制定全路大型养路机械技术培训计划。
6.组织全路大型养路机械设备大检查工作。
10.负责大型养路机械管理、运用和维修人员的技术业务培训、大型线路机械操作证的发放、年审及技术交流工作。
第三节使用管理

一、工务机械段要及时制定和完善大型养
路机械操作规程，大型养路机械司机必须严格
按操作规定使用大型养路机械。
6.负责大型养路机械检修后的自验工作。
7.负责大型养路机械配件及各类油脂、油料的管理工作。
8.掌握大型养路机械事故和故障情况，呈报有关报告，参加大型养路机械事故的调查、分析、处理工作。
9.按时进行大型养路机械设备大检查和设备鉴定工作，开展红旗设备评比，总结经验，表彰先进。
整理、清洁、清扫、素养。
3.设备综合管理的特点（1）技术性（2）综合性（3）随机性（4）全员性
第二节管理机构
一、铁道部运输局基础部
是全路大型养路机械的主管部门，其管理职责：
1.贯彻执行国家、铁道部有关设备管理的方针、政策和法规，制定全路大型养路机械的发展规划和管理的规章制度。

铁路大型养路机械介绍PPT培训课件

03
配砟整形车的主要特点包括高效率、高精度和高可靠性，能够大大提高铁路轨道的维修效率和施工质量。
04
配砟整形车在铁路建设和维护中发挥着重要作用，特别是在山区和软土地带等复杂地形中更为重要。
钢轨打磨车
钢轨打磨车是一种用于铁路钢轨打磨的养路机械，主要功能是通过打磨钢轨表面，去除锈蚀和损伤，提高钢轨的使用寿命和安全性。
捣固机械在铁路建设和维护中发挥着重要作用，是铁路养路机械中的重要组成部分。
稳定车
稳定车是一种用于铁路轨道稳定的养路机械，主要功能是通过调整轨道的水平和垂直方向
，使轨道保持稳定。
稳定车通常采用液压或气压系统进行调节，能够快速、准确
地控制轨道的方向和高度。
稳定车的主要特点包括高精度、高稳定性和可靠性，能够大大提高铁路轨道的安全性和舒适性。
工作原理
稳定车通过自身重量和牵引力，对线路进行压实和校正，使线路更加平直和稳定。同时，稳定车还可以对线路的道床进行夯实和整理，提高线路的承载能力和稳定性。
功能
稳定车主要用于新建和既有铁路线路的铺轨、维修、大修等作业，可以提高线路的平直度和稳定性，延长线路的使用寿命。
动力稳定车的工作原理与功能
铁路大型养路机械介绍 ppt培训课件
• 铁路大型养路机械概述 • 铁路大型养路机械的主要类型与特点 • 铁路大型养路机械的工作原理与功能 • 铁路大型养路机械的应用场景与案例
分析 • 养路机械的维护与保养
01
铁路大型养路机械概述
养路机械的定义与分类
定义
养路机械是指用于铁路线路维护和保养的专用机械设备的总称。
稳定车在铁路建设和维护中发挥着重要作用，特别是在山区和软土地带等复杂地形中更为重要。

第8讲-大型养路机械作业PPT课件

业.可将散放在路肩的道砟收入道床，并按捣
固作业要求将道砟分配到钢轨两侧及轨枕盒
中，捣固作业后，将道床整理成标准断面。
2021/7/23
32
大型养护维修机械
❖ SPZ-200双向配碴整形车
2021/7/23
33
大型养护维修机械
❖ DPZ-440单向配碴整形车
2021/7/23
34
我国目前使用的主要大型养路机械——
2021/7/23
29
我国目前使用的主要大型养路机械——
SRM80全断面道碴清筛
机
2021/7/23
30
大型养护维修机械
❖ 配碴整形车
配碴整形车用于新建铁路及线路大、
维修施工中的道碴配碴、整形作业。
2021/7/23
31

配砟整形车
❖
进行道床双向配砟整形作业和单向清扫
作业。用于新建铁路和既有线的大、中修作
❖ XYD-2型小型液压捣固机
2021/7/23
8
道岔捣鼓机
2021/7/23
9
小型养护维修机械
❖ YQB-1型液压起拨道器
2021/7/23
10
小型养护维修机械
❖ YQD-15型液压起道器
整器
2021/7/23
11
小型养护维修机械
❖ SY-1型轨缝调整器
2021/7/23
12
小型养护维修机械
。
2021/7/23
38
❖ 大修作业车----SUM-Q
❖
更换钢轨

❖
更换轨枕
用于将旧钢轨、旧轨枕拆除，推平道床
，铺新钢轨和新轨枕。
2021/7/23

大型养路机械发展与简介PPT课件

1
整体概述
概况一
点击此处输入相关文本内容点击此处输入相关文本内容
概况二
点击此处输入相关文本内容点击此处输入相关文本内容
概况三
点击此处输入相关文本内容点击此处输入相关文本内容
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
157
Q&A问答环节
敏而好学，不耻下问。学问学问，边学边问。
He is quick and eager to learn. Learning is learni ng and asking.
158
结束语
感谢参与本课程，也感激大家对我们工作的支持与积极的参与。课程后会发放课程满意度评估表，如果对我们
119
120
121
122
123
124
125
126

大型养路机械简介PPT课件

▪ 四、大型养路机械的作用：
目前我国使用的大型养路机械主要有线路捣固

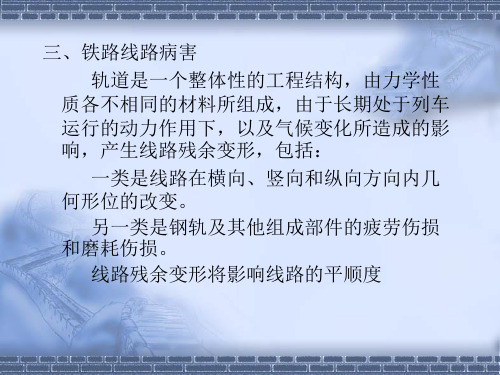

车、道岔捣固车、动力稳定车、清筛机、配砟整形车、钢轨打磨车等等。残余变形对线路或道岔造成横向、竖向和纵向几何形位发生改变的病害时，可通过线路或道岔捣固车进行起道、拨道、捣固和砟肩夯拍，作业后可使线路或道岔水平、高低、轨向和三角坑扭曲量等参数都在验收范围内，砟肩夯拍后还可提高道床的横向阻力，增强道床的稳定性；残余变形造成钢轨及其他组成部件的疲劳伤损和磨耗伤损时，也可通过线路或道岔捣固车加强病害部位(例如接头处)的捣固，消除病害部位的空吊板和翻浆冒泥现象。
钢轨打磨车
▪ 钢轨是轨道交通的主要部件，钢轨与列车的车轮直接接触，其质量的好坏直接影响到行车的
安全性和平稳性。轨道交通开通运营之后，钢
轨就长期处于恶劣的环境中，由于列车的动力作用、自然环境和钢轨本身质量等原因，钢轨经常会发生伤损情况(如裂纹、磨耗等现象)，造成了钢轨寿命缩短、养护工作量增加、养护成本增加，甚至严重影响行车安全。因此，就
▪ 目前，发展大型养路机械已成为铁路快速发展的重要内容，并且被确定为表征我国铁路技术进步的重要标志。我国铁路大型养路机械已进入了持续、规范发展的新阶段。
捣固车
▪ 捣固车用在铁道线路新线建设、旧线大修清筛和既有线维修作业中，能对轨道进行起道抄平、拨道、石砟捣固及道肩石砟的夯实作业。作业后可使轨道方向、左右水平和前后高低均达到线路设计标准或线路维修规则的要求，提高道砟的密实度，增强轨道的稳定性，保证列车安全运行。
稳定车
▪ 稳定车是用于线路清筛、捣固作业后，为了巩固作业效果、增强道碴密度和道床稳定性的大型养路机械
清筛机
▪ 铁道线路在运营过程中，会发生变形、磨耗、破损、腐蚀、脏污及老化，因此要对其进行养护、维修、以使其处于正常可靠的工作状态，保证行车安全。对碎石道床而言，当其不洁度超过30％时，应该进行清筛。道床清筛是线路大、中修任务中一项工作量大、劳动强度高的作业项目，目前我国已越来越多地采用道砟清筛机来完成。道砟清筛机是用来清筛道床中道砟的大型机械，它将脏污的道砟从轨枕底挖出，进行筛分后，将清洁道砟回填至道床，将筛出的污土清除到线路外。随着清筛机械的发展，道砟清筛机的功能不断增多，如可用清筛机进行垫砂、铺土工纤维布、抛床等作业。

大型养路机械发展与简介162页PPT

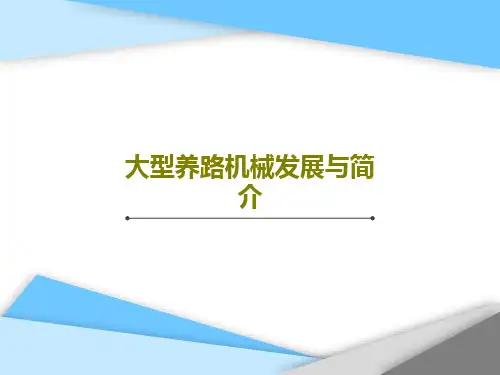

大型养路机械发展与简介
6、纪律是自由的第一条件。——黑格尔 7、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 ——马卡连柯
8、我们现在必须完全保持党的纪律，否则一切都会陷入污泥中。 ——马克思 9、学校没有纪律便如磨坊没有水。— —夸美纽斯
10、一个人应该：活泼而守纪律，天真而不幼稚，勇敢而鲁莽，倔强而有原则，热情而不冲动，乐观而不盲目。 ——马克思
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
Hale Waihona Puke

养路机械及专用车辆课件02

高铁工务安全管理----养路机械及专用车辆讲义一、工务机械车基本安全要求1、轨道车、大型养路机械等工务机械车（以下简称工务机械车）必须配备轨道车运行控制设备（GYK）、机车综合无线通信设备（CIR）、GSM-R手持终端及灭火器具、防护信号用品，否则不得上线运行。

此外，轨道车还必须配备复轨器，大型养路机械还必须按机组配备复轨器和捣固装置顶升设备。

2、工务机械车机组人员应按分工每天对运用车辆走行、制动、油路、电路系统和工作装置、锁定装置及车内备品、防护信号用品等进行全面检查，确认齐全、完好；启动GYK进行自检和放风试验，启动CIR进行通话试验，确保GYK和CIR 工作正常，并及时更新GYK数据后方准出车。

3、工务机械车调车、运行时，正副驾驶员必须严格执行“十六字令”，做到“彻底瞭望、确认信号、高声呼唤、手比眼看。

”4、工务机械车应凭调度命令进出封锁区间。

调度命令下达后，正副驾驶员应对其进行核对。

进出封锁区间前，正副驾驶员应与车站值班员（列车调度员）、驻调度所（站）联络员联控，确认信号、进路无误后方准开车。

5、严禁擅自对GYK进行关机、降级、解除监控功能、关闭放风阀、变更运行控制模式等操作。

当GYK发生故障时，工务机械车驾驶员应通过CIR报告车站值班员（列车调度员），并按不超过20km/h的速度运行至前方站。

6、停留超过20分钟的工务机械车开车前，驾驶员必须进行整列制动试验，列车管压应不低于500kPa；行驶在长大下坡道时，应适时使用制动机，防止超速及放飏，并不得熄灭发动机或采用空档溜放。

7、工务机械车在站内停车待备时，必须采取保压制动；发动机熄火等待时，要做好防溜，正副驾驶员不得同时离车。

8、工务机械车在车站或施工车辆停留线停留时，必须采取防溜措施，拧好两端车辆手制动机，设置防溜铁鞋并加锁；在两端各50米处设置带反光的移动停车信号牌，距离不足时，在停留线警冲标相对位置设置。

9、应建立工务机械车车上物品（含工具器材及生活用品）登记制度。

大型养路机械 ppt课件

从上述三个阶段线路作业机械化的发展可以
看出．各经济发达国家的机械化作业与其国民经济的增长、铁路运输的发展、现代化科学技术的进步有着密切的关系。此外。西方国家劳力缺乏，劳力昂贵，劳力市场价格的增长速度远远超出原材料和设备价格的增长，这就促进了机械化作业的发展。
三、我国养路机械的发展：
随着我国铁路轨道的逐步强化，养路机械也得到相应发展。
SRM80型清筛机在封锁线路条件下，通过穿入轨排下的挖掘链运动，实现全断面道碴的挖掘，经筛分装置筛分后，清洁道碴回填至道床，污土抛至规定区域。对线路翻浆冒泥地段的污染道碴可进行全抛作业。本机为全液压传动，区间运行和作业走行均为液控无级调速。
SRM80型全断面道碴清筛机
SRM80型清筛机作业条件
D09-32型捣固车主要技术性能
1.3 道岔捣固车
CD08-475型道岔捣固车是继我国采用技贸结合方式引进08-32型自动抄平起拨道捣固车和 RM80型全断面道碴清筛机制造技术国产化取得成功后，又一次引进制造技术进行国产化生产的大型养路机械，填补了我国制造大型道岔捣固机械的空白。
CD08-475型道岔捣固车是一种结构先进的自行式、多功能线路机械，集机、电、液、气于一体，采用了电液伺服控制、自动检测、微机控制和激光准直等先进技术，能够实现对道岔和线路的捣固作业，具有操作简便、性能良好、作业高效的特点。
我国铁路采用大型养路机械进行线路作业起步较晚，较发达国家迟了近20年。20世纪80年代，我国才开始引进少量的大型养路机械试用，进入90年代逐步形成规模。特别是“十五”规划的实施，使我国大型养路机械的发展达到新的水平。
与前三个五年计划相比，“十五”装备计划装备数量到位、配套性好，所购各类大型养路机械性能先进、技术成熟、经济实用、安全可靠。

铁路大型养路机械知识培训教材课件(PPT118页)

铁路大型养路机械知识培训教材(PPT1 18页) 工作培训教材工作汇报课件管理培训课件安全培训讲义P PT服务技术
路基处理车
铁路大型养路机械知识培训教材(PPT1 18页) 工作培训教材工作汇报课件管理培训课件安全培训讲义P PT服务技术
铁路大型养路机械知识培训教材(PPT1 18页) 工作培训教材工作汇报课件管理培训课件安全培训讲义P PT服务技术
轨道吸污车
铁路大型养路机械知识培训教材(PPT1 18页) 工作培训教材工作汇报课件管理培训课件安全培训讲义P PT服务技术
工作汇报课件管理培训课件安全培训讲义P PT服务技术
除雪车
除沙车
铁路大型养路机械知识培训教材(PPT1 18页) 工作培训教材工作汇报课件管理培训课件安全培训讲义P PT服务技术
大型养路机械类型
捣固车动力稳定车清筛机配碴整形车打（铣）磨车大修列车路基处理车、焊轨车、物料运输车、轨道作业测量车、轨
道吸污车、除雪车、除沙车、连续式起道车、快速换轨车
捣固车
动力稳定车
清筛机
配碴整形车
铁路大型养路机械知识培训教材(PPT1 18页) 工作培训教材工作汇报课件管理培训课件安全培训讲义P PT服务技术
一、捣固车概述
适用：新线建设、旧线大修清筛、运营线路维修作业
作业类型：对轨道进行拨道、起道抄平、道碴捣固及道床肩部道碴的夯实作业
作用：使轨道方向、左右水平和前后高低均达到线路设计标准或线路维修规则的要求，提高道床石碴的密实度，增加轨道的稳定性，保证列车安全运行。
铁路大型养路机械知识培训教材(PPT1 18页) 工作培训教材工作汇报课件管理培训课件安全培训讲义P PT服务技术

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 60年代中期，国际上出现了高速铁路、重载铁路和繁忙铁路。客运列车速度超过200km/h；货物列车的轴重增加到 20t以上；大功率机车提高了牵引力，出现了“万吨列车”；旅客列车的舒适度要求明显提高。
• 为适应铁路高速、重载及轨道结构重型化的发展，引发了一场线路修理手段的“革命”:各国铁路竞相采用大型养路机械。
5
国外铁路大型养路机械发展状况
• 2.性能优异化 • 高、顺、平是高速铁路技术的关键所在，其中严格控制轨
道不平顺至关重要，大型养路机械的作业精度直接影响线路的平顺性，采用高精度的作业机械来校正对列车有害的长波高低、轨向不平顺是十分重要的。鉴于此点，国际上的许多大型机械生产厂商，投入大量人力物力进行科技研发，使得大型机械的性能越来越优异、精度越来越高。
养路机械产品的更新换代周期，并向系列化方向发展，来满足不同等级线路修理的需求。 • 目前，大型养路机械，每3～5年就有重大改进或技术创新的新机型出现，捣固车、清筛机、大修列车、轨检车、钢轨打磨车等都是这种趋势。 • 如奥地利PLASSER公司的捣固车有07序列、08序列、09序列，在具有当代国际先进水平的09序列中又包括了09－32、 09－3X、Unimat 09－32 4S、09－3X Dynamic 、09－4X Dynamic等系列产品。 • 美国HTT（阿思克）公司的钢轨打磨车包括了24头打磨车、 48头打磨车、96头打磨车、道岔打磨车等系列产品。
铁路大型养路机械综合讲义

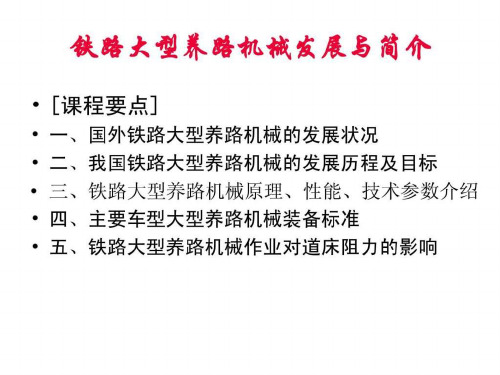

• [课程要点]
