电学作图题专题复习

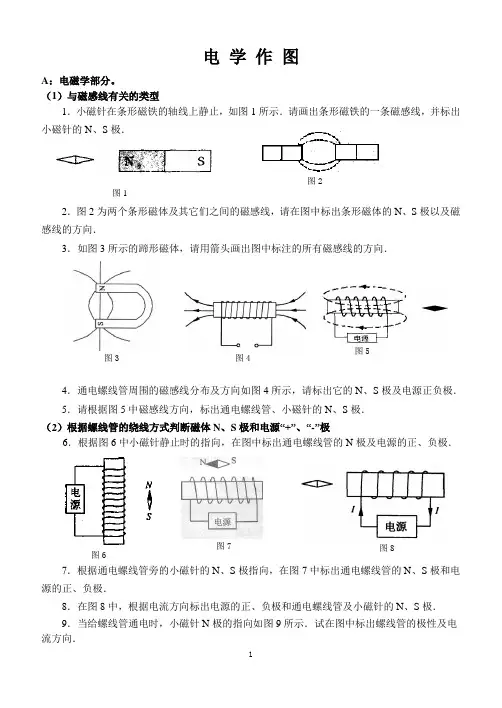

电 学 作 图A ：电磁学部分。

（1）与磁感线有关的类型1．小磁针在条形磁铁的轴线上静止，如图1所示．请画出条形磁铁的一条磁感线，并标出小磁针的N 、S 极．图12．图2为两个条形磁体及其它们之间的磁感线，请在图中标出条形磁体的N 、S 极以及磁感线的方向．3．如图3所示的蹄形磁体，请用箭头画出图中标注的所有磁感线的方向．4．通电螺线管周围的磁感线分布及方向如图4所示，请标出它的N 、S 极及电源正负极． 5．请根据图5中磁感线方向，标出通电螺线管、小磁针的N 、S 极． （2）根据螺线管的绕线方式判断磁体N 、S 极和电源“+”、“-”极6．根据图6中小磁针静止时的指向，在图中标出通电螺线管的N 极及电源的正、负极．7．根据通电螺线管旁的小磁针的N 、S 极指向，在图7中标出通电螺线管的N 、S 极和电源的正、负极．8．在图8中，根据电流方向标出电源的正、负极和通电螺线管及小磁针的N 、S 极． 9．当给螺线管通电时，小磁针N 极的指向如图9所示．试在图中标出螺线管的极性及电流方向．图 3图 4图5图2图 6图7图8图9 图10 图1110．根据图10中小磁针的指向标出电源的“＋” “－”极11．螺线管通电后，小磁针静止时指向如图11所示，请在图中标出通电螺线管的N 、S 极，并标出电源的正、负极。

12．如图12所示的实验可判断电源的正、负极．通电后螺线管A 端被磁体吸引，请在图中标出通电螺线管的N 、S 极和电源的正、负极．13．如图13所示，通电后当扬声器的线圈向右运动时，画出线圈中的电流方向，并标出此时线圈的N 极。

图12（3）根据磁体N 、S 极判断螺线管的绕线方式14．小磁针静止时的指向如图14所示，请画出通电螺线管的绕线情况．图14图1615．如图15是一个通电螺线管电路，开关S 合上时，小磁针静止在图示位置，请再结合图上提供的其它信息，标出电源的“+”、“—”负极，画出螺线管的绕法．16．图16中小磁针为电磁铁通电后静止时的指向．在图中电流表上标出其“+”、“—”接线柱，并补画出电磁铁另一半导线的绕法．（4）电磁继电器17．某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图17所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当NS图15温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．B.电路图与实物图部分 （1）根据电路图连接实物图18．根据图18中的电路图，把电路元件连接起来．（2）根据实物图的连接画出电路图19．在右边的方框内画出图19所示的实物电路的电路图．图19C. 家庭电路20．如图20所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。

3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。

4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

用给出的元件符号画出符合要求的电路图。

6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。

7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。

8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。

9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。

10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。

（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。

12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。

13.图中，将插座和控制插座的开关正确接入家庭电路中。

14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。

15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

2024中考物理二轮复习热点题型归纳及训练—作图题：电学类（含解析）1．（2023•北京）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。

她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。

已知灯泡亮度变亮时，灯丝电阻变大。

请分析并判断R1与R2阻值的大小关系。

（可画电路图辅助说明）【解答】答：R1、R2分别接入电路中，等效电路如图甲、乙所示电源电压U不变，电流I1＜I2，灯丝电阻R L＜R L′，由欧姆定律可得：U L＝I1R L，U L′＝I2R L′，可知U L＜U L′由串联电路的电压关系可得：U1＝U﹣U L，U2＝U﹣U L′，U1＞U2，由欧姆定律I=可得，1=11，2=22，可知，R1＞R2。

2．（2023•陕西）小明设计了一款道路井盖移动报警电路。

该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。

闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。

请根据以上要求，将图中的电路补充完整。

【解答】解：根据题意可知，当井盖没有被移动，井盖开关S1闭合，警示灯不亮；当井盖被移动，井盖开关S1断开，警示灯L发光，这说明开关S1闭合时，把警示灯短路了，所以开关与警示灯是并联的，完整的电路连接图如下：3．（2023•赤峰）小明同学想设计电子秤电路原理图。

选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。

要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。

请你帮小明设计出符合条件的电路图。

【解答】解：根据题意，电压表示数随着压敏电阻所受压力的增大而增大，不能采用并联电路，只能把定值电阻与压敏电阻串联，由于是一个阻值随压力增大而减小的压敏电阻R1，当压力增大时，电路中的总电阻减小，根据欧姆定律知，电路中的电流增大，根据U＝IR，定值电阻R2的电压增大，而压敏电阻R1的电压减小，则电压表并联在定值电阻R2的两端，如图所示：4．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。

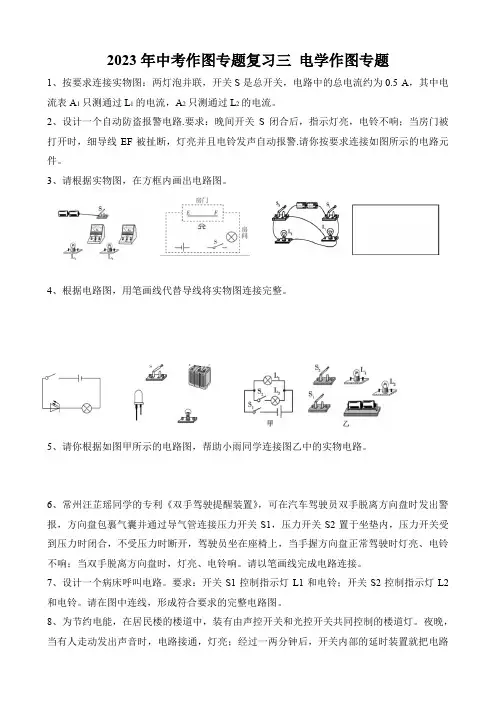

2023年中考作图专题复习三电学作图专题1、按要求连接实物图：两灯泡并联，开关S是总开关，电路中的总电流约为0.5 A，其中电流表A1只测通过L1的电流，A2只测通过L2的电流。

2、设计一个自动防盗报警电路.要求：晚间开关S闭合后，指示灯亮，电铃不响；当房门被打开时，细导线EF被扯断，灯亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件。

3、请根据实物图，在方框内画出电路图。

4、根据电路图，用笔画线代替导线将实物图连接完整。

5、请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路。

6、常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。

请以笔画线完成电路连接。

7、设计一个病床呼叫电路。

要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。

请在图中连线，形成符合要求的完整电路图。

8、为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。

夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。

白天，无论发出多大的声音，灯也不亮。

请将图中的器材连成符合楼道灯要求的电路。

9、请根据实物图，画出对应的电路图。

10、请在图中根据标出的电流方向，将电池、电流表二个元件符号分别填入电路的空缺处。

填入后要求：闭合开关，小灯泡L1和L2都能发光。

11、按照电路图，将实物图中各个元件连接起来(用铅笔画线表示导线)。

12、请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。

要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。

13、将下图中的实物连接起来，并画出相应的电路图。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

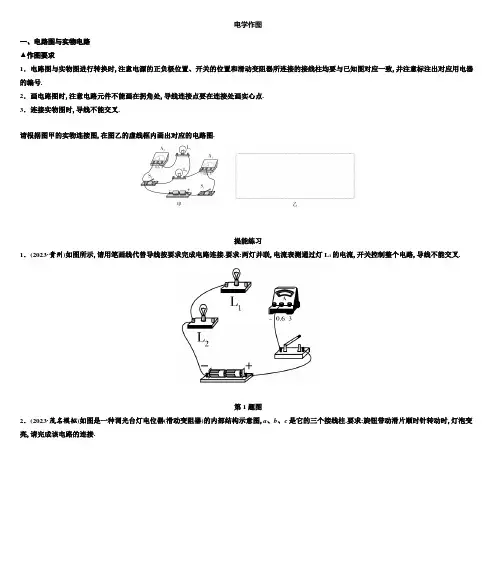

电学作图一、电路图与实物电路▲作图要求1．电路图与实物图进行转换时,注意电源的正负极位置、开关的位置和滑动变阻器所连接的接线柱均要与已知图对应一致,并注意标注出对应用电器的编号.2．画电路图时,注意电路元件不能画在拐角处,导线连接点要在连接处画实心点.3．连接实物图时,导线不能交叉.请根据图甲的实物连接图,在图乙的虚线框内画出对应的电路图.提能练习1．(2023·贵州)如图所示,请用笔画线代替导线按要求完成电路连接.要求:两灯并联,电流表测通过灯L1的电流,开关控制整个电路,导线不能交叉.第1题图2．(2023·茂名模拟)如图是一种调光台灯电位器(滑动变阻器)的内部结构示意图,a、b、c是它的三个接线柱.要求:旋钮带动滑片顺时针转动时,灯泡变亮,请完成该电路的连接.第2题图3．[物理学与工程实践]某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动.当船水平时,M在a、b中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响.请完成电路图.第3题图4．[科学思维]如图是测量小灯泡电阻阻值的实物电路图,其中有一根导线连接错误,请你在错误的导线上画“×”,并用笔画线代替导线画出正确的连接方式.第4题图二、家庭电路作图▲作图要求1．电路连接遵循的安全用电原则:①保险丝安装在入户火线上,且在总开关之后;②开关与被控制的用电器连接顺序:火线→开关→用电器→零线;③三孔插座:“左零右火上地”.2．用电器按要求工作:根据题目所提出的具体要求,合理安排用电器之间的连接方式(串联或并联),注意开关对电路的控制作用(总开关或是分开关).小明家的洗衣机,启动开关闭合后洗涤开始,洗涤过程主要是电动机在工作,为了安全,当洗衣机盖打开时(相当于保护开关断开),洗涤会停止,同时由于洗衣机是金属外壳,为了安全,还要做好接地保护,请根据要求在图中画出连线电路图.强化练习1．(2023·聊城)如图甲所示是一个带有开关的插座.开关闭合时,插孔提供工作电压;开关断开时,插孔不能提供工作电压.请在图乙中画出开关和插孔的连接方式,并将其正确接入家庭电路中.第1题图2．在图中虚线框A和B内分别接入开关和电灯(元件符号:开关,电灯—⊗—),并完成三孔插座的连接,使电路符合安全用电的要求.第2题图3．(2023·丹东)如图所示是家庭电路的一部分,开关只控制电灯,插座准备接大功率用电器.请用笔画线代替导线将电路补充完整.第3题图4．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路,设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座.第4题图5．[科学思维]如图所示的粗黑线框表示一个多功能插板.已知开关闭合后,两插孔都能分别供电,指示灯亮;开关断开后,插孔都不能供电,指示灯不亮;若指示灯损坏,闭合开关后,插孔仍能供电.请用笔画线代替导线完成剩余部分的接线.三、电磁作图1.2022年11月在珠海航展上展出了国产电磁枪(如图甲所示),其关键部件“驱动线圈”是一个螺线管(如图乙所示).请你在图丙中标出螺线管的磁极及A点处磁感线的方向.2.条形磁体的磁感线如图所示,小磁针处于静止状态,请在图中标出:①磁感线A点处的磁场方向;②小磁针的N极.3.如图所示,小磁针静止在通电螺线管左侧,请标出小磁针的N极和电源的正、负极.4.如图所示,用笔画线代替导线将图中实物连接起来.要求:闭合开关后,通电螺线管的上端为N极,当滑动变阻器的滑片P向左移动时,通电螺线管的磁性增强.5.请在图中标出通电螺线管的电流方向和磁感线方向.6.如图为一种仓库防盗报警器的部分工作原理图.其踏板放在仓库的门口,电铃和电灯放在值班室内.工作要求:当有人踩踏板时电铃响,无人踩踏板时电灯亮.根据要求,用笔画线代替导线进行电路连接.。

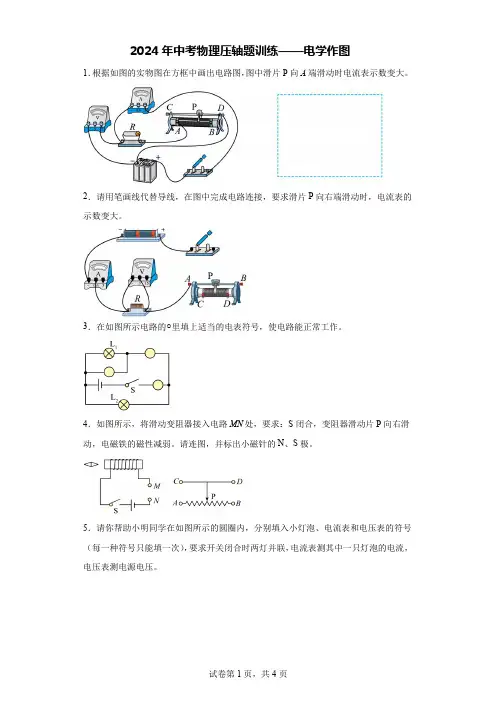

2024年中考物理压轴题训练——电学作图1．根据如图的实物图在方框中画出电路图，图中滑片P向A端滑动时电流表示数变大。

2．请用笔画线代替导线，在图中完成电路连接，要求滑片P向右端滑动时，电流表的示数变大。

3．在如图所示电路的○里填上适当的电表符号，使电路能正常工作。

4．如图所示，将滑动变阻器接入电路MN处，要求：S闭合，变阻器滑动片P向右滑动，电磁铁的磁性减弱。

请连图，并标出小磁针的N、S极。

5．请你帮助小明同学在如图所示的圆圈内，分别填入小灯泡、电流表和电压表的符号（每一种符号只能填一次），要求开关闭合时两灯并联，电流表测其中一只灯泡的电流，电压表测电源电压。

6．小铭要用电压表测量灯泡两端的电压，且滑动变阻器能调节灯泡的亮度。

请用笔画线代替导线完成电路。

7．请在图中画出定值电阻的阻值随电压变化的图像。

8．如图所示，在图中用笔画线代替导线，将可以调节亮度的台灯接入电路。

9．如图所示，在“〇”内填入电流表与电压表的符号，闭合开关S后两灯均能发光。

10．在图所示电路的○填上适当的电表符号。

要求：闭合开关S，两灯均能发光。

11．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合开关S，向右移动滑动变阻器的滑片P过程中，电压表示数变大，小灯变亮。

12．在图所示的电路中有一根导线尚未连接，以笔画线代替导线补上。

补上后要求：闭合开关S，滑动变阻器的滑片P向B端移动时，电流表示数变大，小灯亮度变亮。

13．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。

要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉。

14．请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。

15．如图所示，请在图中的两个空缺的位置分别补画电压和电流表的符号，使两电表能测量L2电压和电流。

16．在如图电路中缺少一根导线，请按要求用笔画线代替导线完成电路连接。

中考物理总复习《电学作图》专题训练-附答案学校：___________班级：___________姓名：___________考号：___________1．请根据图甲电路图，连接好图乙实物电路．2．请根据图中所示的实物图，画出对应的电路图，并标清各元件的符号．3．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，向右移动变阻器的滑片，电流表的示数变小。

4．请根据图中小磁针静止时的指向，在图中标出：①通电螺线管的N、S极；②电源的“+”“﹣”极；③磁感线的方向。

5．请根据要求画图在图中标出右边磁极的名称和磁场磁感线的方向。

6．在图中的〇内填上适当的电流表、电压表符号，使开关闭合后小灯正常发光，并在中标出正、负接线柱；7．根据如图所示的电路图用笔画线代替导线把实物连接起来。

8．如图，根据小磁针（黑色那一段表示N极）静止时的指向标出螺线管中的线圈的电流方向（用箭头表示）。

9．如图所示电路，请画出电路图．10．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中．11．用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）12．请在图中补画两条导线，开关闭合后，使之成为串联电路。

13．条形磁体旁的小磁针静止时所指的方向如图所示，试标出条形磁体的N、S极和磁感线的方向及小磁针的N极．14．在图中，电流方向已标出，请填入电池和电流表的符号，使电路成为并联电路。

15．根据图甲所示的电路图，将图乙中的实物连接成电路。

16．综合作图﹣﹣小雨房间的灯：小雨的房间里的电路工作情况：S为房间电路总开关．闭合开关S1，两盏吊灯L1，L2都亮；闭合开关S2，壁灯L3和床头灯L4只有一个会亮；旁边的S3为单刀双掷开关，S3拨到a处时壁灯L3亮，且可以有S4控制它有两个不同亮度，拨到b处床头L4灯亮，且床头灯亮度可调．现在给你：电源、开关4个，单刀双掷开关1个，滑动变阻器1个，定值电阻1个，电灯4盏，导线若干．请你在方框中画出电路图．17．小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流．18．请在图中将小磁针的北极涂黑，并以“N”表示。

中考物理专题复习-电学作图1．根据如图所示的实物图，在虚线框内画出对应的电路图。

2．如图所示，用两个单刀双掷开关等器材设计一个楼道灯电路，楼上和楼下开关都能控制灯，用笔画线代替导线完成电路。

3．如图是“测定小灯泡的电功率”实验电路的实物图。

小灯泡上标有“3.8V，0.3A”，请用笔画线代替导线，完成实物图的连接。

4．按图甲中的电路图，将图乙中的实物连成电路（用画线代替导线，连线不交叉）5．如图，根据小磁针的指向，在图中标出通电螺线管的电流方向和磁感线的方向6．根据电路图，连结实物图。

7．如图，开关控制插座，用笔画线代替导线将开关和插座正确连入电路中。

8．按电路图连接实物，已知闭合开关后，通过L1的电流为0.5A，通过L2的电流为0.4A。

9．在图〇内填上适当的电表符号，使灯泡都能够发光。

10．在我们的生活中，晚上外出经常需要手电筒来照亮前进的道路。

你把手电筒的电路图画在方框中。

11．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。

请用笔画线代替导线在图中连接符合设计要求的电路图。

12．根据所给的实物图，在虚线框内画出相应的电路图。

13．设计一个自动防盗报警电路。

要求：晚间开关S闭合后，当房门被打开时，细导线EF 被扯断，电铃发声自动报警；当房门未被打开时，细导线EF完好，电铃不发声。

请你按要求连接图所示的电路元件。

14．在图中，A、B、C、D是四个接线柱，要使L1、L2并联，试把有关接线柱连接起来15．根据图中所示的电路图，请用笔画线表示导线，连接相应的电路，使滑动变阻器的滑片向右移时，接入电路中的阻值变小。

16．分析图中的电路图，请用笔画线代替导线将实物图连接起来。

17．如图是用伏安法测量某定值电阻R的阻值的电路图，滑片右移时电流变小，用笔画线代替导线，完成实物连接。

（电流小于0.6A）18．家庭电路的进户线上必须安装的两个元件：A．电能表；B．带漏电保护的空气开关，在图中的方框内填上这两个元件的先后顺序，只填序号；另外把吊扇按安全用电原则接入电路，要求：调速开关控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

—电学作图专题训练1.（2022辽宁本溪铁岭辽阳）通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。

请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。

2.（2022青海）请你用笔画线代替导线，将如图所示的电灯、开关接入家庭电路中。

3.（2022山东泰安）如图所示，根据通电螺线管中的电流方向标出螺线管的S极。

4.（2022山西）善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷。

他在网上购买了电压为5V的电源，两个阻值为2.5Ω的加热电阻片，若干导线和开关。

（1）请你帮助小明设计电路，并画在虚线框内；（2）求自制加热坐垫的加热和保温功率。

5.（2022陕西）如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。

6.（2022四川达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点转动。

当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。

请完成电路图。

7.（2022四川德阳）图中所示通电螺线管的左端为S极，请在图中的a或b附近标出电源的“+”极，在图中的c或d附近标出小磁针的“N”极。

8.（2022四川凉山州）请将图中的灯泡和开关接入照明电路。

9.（2022四川凉山州）如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N 极及电源的正极。

10.（2022四川眉山）请你将某劳动实践室内的部分电路连接完整。

11.（2022四川南充）如图所示，请按小磁针的指向在括号中用“S”或“N”标出通电螺线管的南北极，用“+”或“-”标出电源的正负极。

12.（2022四川内江）如图是两个磁极靠近时磁感线的分布情况，根据图中标示的N极，在括号内标出磁极（N或S）；并标出图中静止小磁针的N极；再在a点用箭头标出磁感线方向。

电学作图专题训练
1. 根据电路图，用笔画线代替导线，把实物图连接起来。

2.用笔画线代替导线，根据电路图连接实物图。

3.如图所示，用笔画线代替导线，将图中元件连接成串联电路，要求：电压表测量灯泡两端的电压，滑动变阻器向右滑动小灯变亮。

4.请根据如图所示的实物连接图，在虚线框中画出对应的电路图。

5. 按要求完成以下作图。

（1）请在左图中两个“〇”内填入电流表或电压表的符号，使开关S闭合时两电阻组成并联电路。

（2）请在右图中两个“〇”内分别填入电流表或电压表的符号，要求开关S闭合时两灯均能发光，且两电表的示数均不为零。

6.下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(2)使开关 S 控制所有小灯泡，且灯泡是并联连接。

(1)使开关 S 只控制小灯泡 L
1
7.请在左下图原图上改动导线，使两只电流表分别测干路和支路的电流．并在虚线框中画出改正后的电路图。

（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
8.根据实物图在方框中画出对应的电路图。
