电学作图题-中考物理试题专题分类汇编

中考物理电学作图类（家庭电路、电与磁）作图题专项练习【家庭电路篇】1．按要求作图（请保留作图痕迹）。

如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。

2．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。

3．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。

4．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。

5．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。

6．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。

7．图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。

8．用笔画线代替导线将下列元件连入电路。

9．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。

10．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。

11．如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。

图乙为示意图，请完成接线。

12．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

13．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。

14．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．【电与磁篇】15．小磁针在条形磁铁的轴线上静止，如图所示。

中考物理真题分类训练——电学作图专题1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。

N电源2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。

在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。

3.（2020南充，24）请画出用开关控制灯泡的电路。

4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。

5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。

6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。

请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。

7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。

画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。

9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。

请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。

《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。

【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。

8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。

10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。

18.请根据图中所示的实物图，在方框内画出对应的电路图。

19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。

20.请在虚线框中画出图所示电路的电路图。

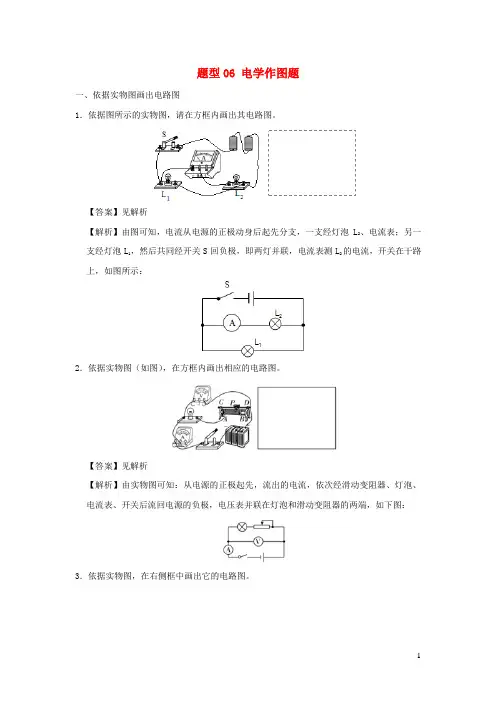

题型06 电学作图题一、依据实物图画出电路图1．依据图所示的实物图，请在方框内画出其电路图。

【答案】见解析【解析】由图可知，电流从电源的正极动身后起先分支，一支经灯泡L2、电流表；另一支经灯泡L1，然后共同经开关S回负极，即两灯并联，电流表测L2的电流，开关在干路上，如图所示：2．依据实物图（如图），在方框内画出相应的电路图。

【答案】见解析【解析】由实物图可知：从电源的正极起先，流出的电流，依次经滑动变阻器、灯泡、电流表、开关后流回电源的负极，电压表并联在灯泡和滑动变阻器的两端，如下图：3．依据实物图，在右侧框中画出它的电路图。

【答案】见解析【解析】由实物电路图知：两个灯泡并联，开关S1限制整个电路，开关S2限制灯泡L2，电压表并联在灯泡两端即可，如下如图所示：4．请将示意图的电路图画在方框内（标上相应的字段，符号及正负级，数字不用标）【答案】见解析【解析】由实物图知，滑动变阻器、灯泡、电流表串联在电路中，开关限制整个电路，电压表并联在灯泡两端，由此画出电路图如图所示：二、实物图连接5．依据要求，实物图连接：L1、L2并联，开关S1限制L1，开关S2限制L1、L2。

【答案】见解析【解析】灯泡L1与L2并联，开关S1限制L1，开关S2限制L1、L2，依据连接实物图，如图所示。

6．某试验小组的同学用图所示的器材测量小灯泡的电功率。

已知待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。

请在图中用笔画线代替导线完成实物电路的连接。

（要求：滑片P向右移动时，小灯泡变亮；导线不得交叉）【答案】见解析【解析】小灯泡的额定电压为2.5V，电压表选用0﹣3V量程与灯并联，额定功率估计在0.8W左右，依据P＝UI可得，灯的额定电流约为：I＝＝＝0.32A；电流表选用0﹣0.6A量程串联在电路中，滑片P向右移动时，小灯泡变亮，即电流变大，电阻变小，故变阻器的右下接线柱连入电路中，如图所示：7．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。

中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。

3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。

4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

用给出的元件符号画出符合要求的电路图。

6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。

7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。

8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。

9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。

10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。

（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。

12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。

13.图中，将插座和控制插座的开关正确接入家庭电路中。

14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。

15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

电路画图专题
一.根据实物画电路图
1．根据如图所示的实物连接图，在虚线框内画出电路图．
2.根据如图所示的实物图，在框内画出其对应的电路图．
3.如图所示为一实物电路，请画出所对应的电路图．
4.根据如图所示的实物连线图，在虚线方框中画出对应的电路图．
5. 请画出与下面实物图对应的电路图．
二.根据电路图连接实物
6.根据图（a）所示的电路图，用笔画线作导线，把图（b）连成实物图．
7. 按下边的电路图连接实物．
8．根据电路图1画出图2实物图．
9. 请根据如图所示电路图，用笔画线代替导线将实物连接补充完整．
10. 将如图所示的元件连线．要求：三节干电池串联，开关控制两盏灯，两个灯泡要串联，电压表测量L2电压．
11. 按要求连接如图电路并在右侧虚线框内画出相应的电路图：两灯并联、开关控制两个灯泡，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，导线不要交叉．。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

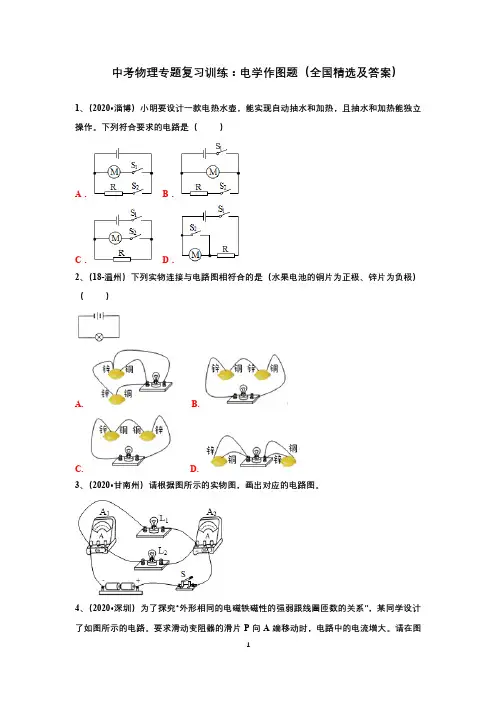

中考物理专题复习训练：电学作图题（全国精选及答案）1、（2020•淄博）小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操作。

下列符合要求的电路是（）A．B．C．D．2、（18-温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（）A. B.C. D.3、（2020•甘南州）请根据图所示的实物图，画出对应的电路图。

4、（2020•深圳）为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。

要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。

请在图中用笔画线代替导线，将电路连接完整。

5、（2020•天水）请根据如图所示的实物图，画出对应的电路图。

6、（2019•上海）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮度不变，电流表的示数变小。

7、（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。

请以笔画线完成电路连接。

8、（2019·贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。

要求：两灯并联。

开关S在干路上，电流表只测通过L1的电流，导线不能交叉。

9、小刚同学所连的电路如图所示，请在虚线框内画出对应的电路图。

10、击剑是一项历史悠久的运动项目，1931年电动裁判器的发明使击剑比赛更加公平。

在击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于开关“S甲”闭合），电路导通，乙方指示灯亮；当乙方运动员的剑击中甲方的导电服时（相当于开关“S乙”闭合），电路导通，甲方指示灯亮。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

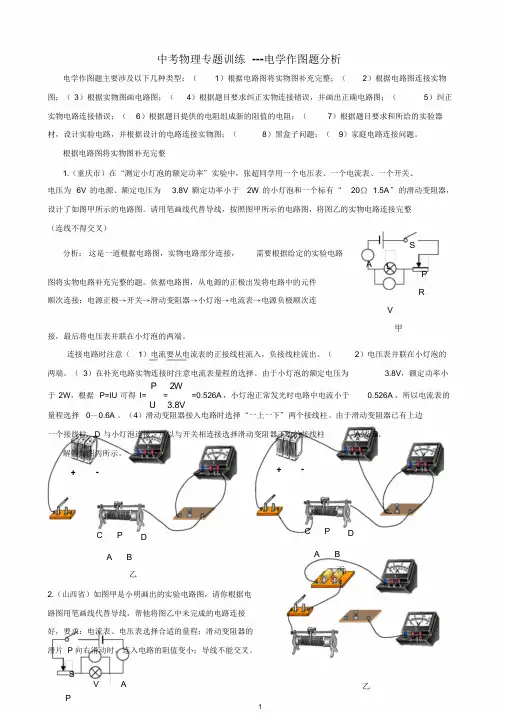

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V 的电源、额定电压为 3.8V 额定功率小于2W 的小灯泡和一个标有“20Ω 1.5A ”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）S 分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路A LP图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件R顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连V甲接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为 3.8V，额定功率小P 2W于2 W，根据P=IU 可得I= = =0.526A ，小灯泡正常发光时电路中电流小于0.526A ，所以电流表的U 3.8V量程选择0—0.6A 。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱 A 或B。

解答如图丙所示。

+ -+ -C PD C P DA BA B丙乙2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P 向右滑动时，连入电路的阻值变小；导线不能交叉。

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：〔1〕依据电路图将实物图补充完整；〔2〕依据电路图连接实物图；〔3〕依据实物图画电路图；〔4〕依据题目要求改正实物连接错误，并画出正确电路图；〔5〕改正实物电路连接错误；〔6〕依据题目提供的电阻组成新的阻值的电阻；〔7〕依据题目要求和所给的实验器材，设计实验电路，并依据设计的电路连接实物图；〔8〕黑盒子问题；〔9〕家庭电路连接问题。

依据电路图将实物图补充完整1.〔X 市〕在“测定小灯泡的额定功率〞实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V 的电源、额定电压为3.8V 额定功率小于2W 的小灯泡和一个标有“20Ω 1.5A 〞的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线替代导线，按照图甲所示的电路图，将图乙的实物电路连接完整〔连线不得交叉〕分析：这是一道依据电路图，实物电路局部连接，需要依据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意〔1〕电流要从电流表的正接线柱流入，负接线柱流出。

〔2〕电压表并联在小灯泡的两端。

〔3〕在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V ，额定功率小于2W ，依据P=IU 可得 I=P U =23.8W V=0.526A ，小灯泡正常发光时电路中电流小于0.526A ，所以电流表的量程选择0—0.6A 。

〔4〕滑动变阻器接入电路时选择“一上一下〞两个接线柱。

由于滑动变阻器已有上边一个接线柱D 与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A 或B 。

解答如图丙所示。

2.〔X 省〕如图甲是小明画出的实验电路图，请你依据电路图用笔画线替代导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择适宜的量程；滑动变阻器的滑片P 向右滑动时，连入电路的阻值变小；导线不能交叉。

（新）初中九年级物理中考典型电路作图题20道（含答案及解析）汇编（新）初中九年级物理中考典型电路作图题20道（含答案及解析）汇编一、作图题1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；（______）(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．（______）3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．（______）4．如图所示的电路中，请用笔画线代替导线使电路完整。

要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。

5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。

6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；______（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。

______（新）初中九年级物理中考典型电路作图题20道（含答案及解析）汇编7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。

9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。

中考物理真题复习---电学综合题作图题练习（含答案）1．（2022•赤峰）根据如图实物电路，画出对应的电路图。

【解答】解：由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L1两端的电压，如图。

2．（2022•广元）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“﹣”极。

【解答】解：由图知，磁感线从左向右，所以永磁体的右端为N极，电磁铁的左端为S 极，右端是N极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的左端流入，从右端流出，所以电源的左端为正极，右端为负极。

如图所示：3．（2022•毕节市）根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

【解答】解：小磁针N极靠近螺线管的左端，由磁极间的相互作用规律可知，所以螺线管的左端为S极，右端为N极，根据安培定则，螺线管中的电流应由左侧流进，右侧流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：。

4．（2022•哈尔滨）如图，在括号内标出小磁针的N、S极和电源的正、负极。

【解答】解：螺线管的左端为S极，则右端为N极，根据磁极间的相互作用规律可知，小磁针的左端为S极，右端为N极；利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的左端流入右端流出，因此电源的左端为正极，右端为负极，如图所示：。

5．（2022•广安）在如图所示电路的“〇”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

【解答】解：题目要求，开关S闭合时，电路连接正确。

若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：。

6．（2022•黔西南州）给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

中考物理总复习《电学作图》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________1. (2023•甘南州)请根据图所示的实物图,画出对应的电路图。

2. (2023•赤峰)根据如图实物电路,画出对应的电路图。

3. (2023·广东封开)小明要测量图中灯L2的电压,请用笔画线代替导线完成电路.4. (2023秋·山西临汾)冬季洗头后,用电吹风机可以很快吹干头发.请在右侧空白处画出电吹风的设计电路图.(电热丝用电阻符号代替)5. (2023•上海)在如图所示电路的〇里填上适当的电表符号。

要求:闭合开关S,各电路元件均能正常工作。

6. (2023淮滨一中模拟)如图所示,用笔画线代替导线,将图中元件连接成串联电路,要求:电压表测量灯泡两端的电压,滑动变阻器向右滑动小灯变亮.7. (2023秋·宁夏固原)如图为电学实验的实物连线图,请在虚线框中画出对应的电路图。

8. (2023•湘西州)请用笔画线表示导线,将电压表连入实物图中,使电压表能够测量小灯泡两端的电压大小,要求电压表选用3V的量程。

9. (2023九上·佛山月考)如图的电路,有两根导线尚未连接,请用笔画线代替导线补上,要求电压表能测量灯泡两端的电压,滑动变阻器能调节灯泡的亮度。

10. (2023·山东济宁)家庭的卫生间一般都要安装照明灯和换气扇(用表示).使用时,有时需要各自独立工作,有时需要同时工作,请你在图的虚线框中画出符合上述要求的电路图.11. (2023·陕西渭南)如图所示的电路中A、B、C、D是四个接线柱。

请用笔画线代替导线连接相应的接线柱,使灯L1、L2并联,要求:连线横平竖直,规范画出完整电路图。

12. (2023·山东济宁)如图中,请在两个虚线框内选填“电源”和“开关”的符号,使开关都闭合时两灯组成并联电路,并使电路中的电流方向如图中箭头所示.13. (2023·广东梅州)请将电源、电流表,电压表三个元件的符号填入下图电路的虚线框内,并将电路补充完整.要求:开关S闭合后,电流方向如图所示,移动滑动变阻器的滑片P,小灯泡L变亮时,电压表的示数变小.14. (2023•贵阳)如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路连接。

中考物理总复习《电学作图》专题训练-附答案学校：___________班级：___________姓名：___________考号：___________1．请根据图甲电路图，连接好图乙实物电路．2．请根据图中所示的实物图，画出对应的电路图，并标清各元件的符号．3．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，向右移动变阻器的滑片，电流表的示数变小。

4．请根据图中小磁针静止时的指向，在图中标出：①通电螺线管的N、S极；②电源的“+”“﹣”极；③磁感线的方向。

5．请根据要求画图在图中标出右边磁极的名称和磁场磁感线的方向。

6．在图中的〇内填上适当的电流表、电压表符号，使开关闭合后小灯正常发光，并在中标出正、负接线柱；7．根据如图所示的电路图用笔画线代替导线把实物连接起来。

8．如图，根据小磁针（黑色那一段表示N极）静止时的指向标出螺线管中的线圈的电流方向（用箭头表示）。

9．如图所示电路，请画出电路图．10．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中．11．用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）12．请在图中补画两条导线，开关闭合后，使之成为串联电路。

13．条形磁体旁的小磁针静止时所指的方向如图所示，试标出条形磁体的N、S极和磁感线的方向及小磁针的N极．14．在图中，电流方向已标出，请填入电池和电流表的符号，使电路成为并联电路。

15．根据图甲所示的电路图，将图乙中的实物连接成电路。

16．综合作图﹣﹣小雨房间的灯：小雨的房间里的电路工作情况：S为房间电路总开关．闭合开关S1，两盏吊灯L1，L2都亮；闭合开关S2，壁灯L3和床头灯L4只有一个会亮；旁边的S3为单刀双掷开关，S3拨到a处时壁灯L3亮，且可以有S4控制它有两个不同亮度，拨到b处床头L4灯亮，且床头灯亮度可调．现在给你：电源、开关4个，单刀双掷开关1个，滑动变阻器1个，定值电阻1个，电灯4盏，导线若干．请你在方框中画出电路图．17．小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流．18．请在图中将小磁针的北极涂黑，并以“N”表示。

中考物理总复习《电学作图》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________1. 请根据题图中所示的实物图，在其右边的虚线框内画出对应的电路图．2.请为一仓库设计一个电路，取货人在前门按开关S1，红灯亮，送货人在后门按开关S2，绿灯亮，请你在题图的虚线圈中设计一个电路图。

3.如题图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。

要求：两灯并联。

开关S在干路上，电流表只通过L1的电流，导线不能交叉。

4. 如题图所示是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。

要求：旋钮带动滑片顺时针转动时，灯泡变亮。

请完成该电路的连接。

5. 有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的。

请完成电路连接。

6. 某同学设计了一个电子身高测量仪。

R是定值电阻，R′是滑动变阻器，电源电压不变，滑片会随身高上下平移。

能够实现身高越高，电压表示数越大，请你把该电路连接完整。

7.根据题图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。

8. 题图是一个没有完整的电路，请你把三个元件（电灯、开关和电源）的符号分别填入三个空出的位置上，组成一个完整正确的电路，并且要求电灯与电动机并联，且电动机不受开关控制，开关只控制电灯。

9. 如图题图所示，请在圆圈内填上合适电表的符号，并使电路的两个小灯泡处于并联连接状态。

10.在如题图虚线框中填入电池和电表的符号，使电路成为串联电路。

11. 如题图所示是某品牌的抽油烟机，工作时抽气机有强档、弱档两种状态，请将元件符号：“”、“”填入电路图中的方框，使电路符合其工作特点。

中考物理专题复习-电学作图1．根据如图所示的实物图，在虚线框内画出对应的电路图。

2．如图所示，用两个单刀双掷开关等器材设计一个楼道灯电路，楼上和楼下开关都能控制灯，用笔画线代替导线完成电路。

3．如图是“测定小灯泡的电功率”实验电路的实物图。

小灯泡上标有“3.8V，0.3A”，请用笔画线代替导线，完成实物图的连接。

4．按图甲中的电路图，将图乙中的实物连成电路（用画线代替导线，连线不交叉）5．如图，根据小磁针的指向，在图中标出通电螺线管的电流方向和磁感线的方向6．根据电路图，连结实物图。

7．如图，开关控制插座，用笔画线代替导线将开关和插座正确连入电路中。

8．按电路图连接实物，已知闭合开关后，通过L1的电流为0.5A，通过L2的电流为0.4A。

9．在图〇内填上适当的电表符号，使灯泡都能够发光。

10．在我们的生活中，晚上外出经常需要手电筒来照亮前进的道路。

你把手电筒的电路图画在方框中。

11．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。

请用笔画线代替导线在图中连接符合设计要求的电路图。

12．根据所给的实物图，在虚线框内画出相应的电路图。

13．设计一个自动防盗报警电路。

要求：晚间开关S闭合后，当房门被打开时，细导线EF 被扯断，电铃发声自动报警；当房门未被打开时，细导线EF完好，电铃不发声。

请你按要求连接图所示的电路元件。

14．在图中，A、B、C、D是四个接线柱，要使L1、L2并联，试把有关接线柱连接起来15．根据图中所示的电路图，请用笔画线表示导线，连接相应的电路，使滑动变阻器的滑片向右移时，接入电路中的阻值变小。

16．分析图中的电路图，请用笔画线代替导线将实物图连接起来。

17．如图是用伏安法测量某定值电阻R的阻值的电路图，滑片右移时电流变小，用笔画线代替导线，完成实物连接。

（电流小于0.6A）18．家庭电路的进户线上必须安装的两个元件：A．电能表；B．带漏电保护的空气开关，在图中的方框内填上这两个元件的先后顺序，只填序号；另外把吊扇按安全用电原则接入电路，要求：调速开关控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。
