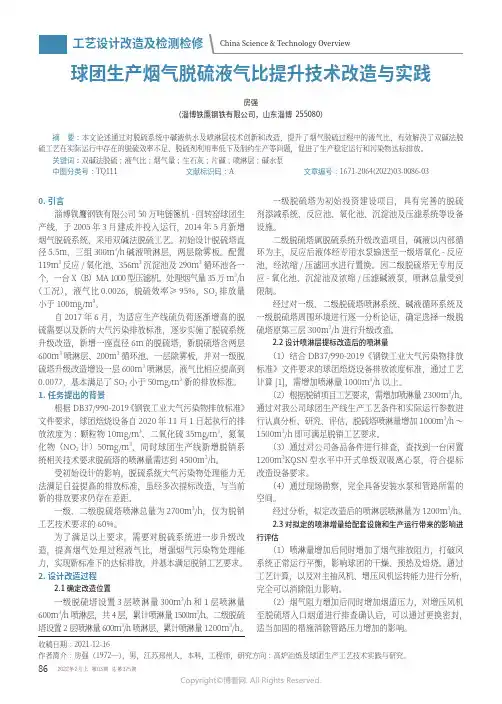

862022年2月上 第03期 总第375期工艺设计改造及检测检修China Science & Technology Overview0.引言淄博铁鹰钢铁有限公司50万吨链篦机-回转窑球团生产线，于2005年3月建成并投入运行，2014年5月新增烟气脱硫系统，采用双碱法脱硫工艺。

初始设计脱硫塔直径5.5m，三组300m 3/h 碱液喷淋层，两层除雾板。

配置119m 3反应/氧化池、356m 3沉淀池及290m 3循环池各一个，一台X（B）MA 1000型压滤机。

处理烟气量35万m 3/h（工况），液气比0.0026，脱硫效率≥95%，SO 2排放量小于100mg/m 3。

自2017年6月，为适应生产线硫负荷逐渐增高的脱硫需要以及新的大气污染排放标准，逐步实施了脱硫系统升级改造，新增一座直径6m 的脱硫塔，新脱硫塔含两层600m 3喷淋层、200m 3循环池、一层除雾板，并对一级脱硫塔升级改造增设一层600m 3喷淋层，液气比相应提高到0.0077，基本满足了SO 2小于50mg/m 3新的排放标准。

1.任务提出的背景根据DB37/990-2019《钢铁工业大气污染物排放标准》文件要求，球团焙烧设备自2020年11月1日起执行的排放浓度为：颗粒物10mg/m 3、二氧化硫35mg/m 3、氮氧化物（NO 2计）50mg/m 3，同时球团生产线新增脱销系统相关技术要求脱硫塔的喷淋量需达到4500m 3/h。

受初始设计的影响，脱硫系统大气污染物处理能力无法满足日益提高的排放标准，虽经多次提标改造，与当前新的排放要求仍存在差距。

一级、二级脱硫塔喷淋总量为2700m 3/h，仅为脱销工艺技术要求的60%。

为了满足以上要求，需要对脱硫系统进一步升级改造，提高烟气处理过程液气比，增强烟气污染物处理能力，实现新标准下的达标排放，并基本满足脱销工艺要求。

2.设计改造过程2.1确定改造位置一级脱硫塔设置3层喷淋量300m 3/h 和1层喷淋量600m 3/h 喷淋层，共4层，累计喷淋量1500m 3/h。

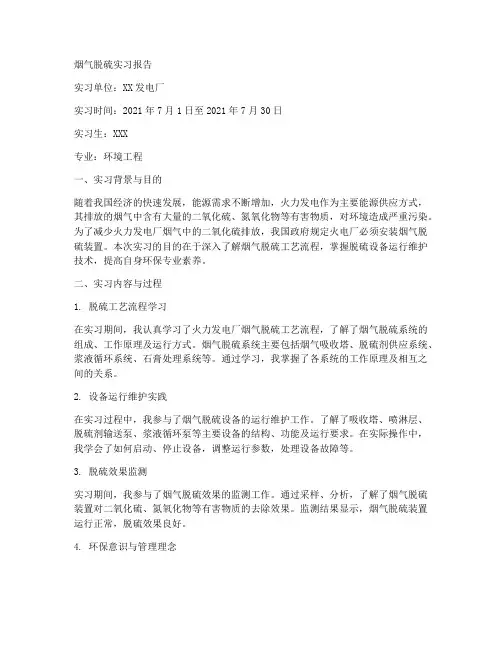

烟气脱硫实习报告实习单位：XX发电厂实习时间：2021年7月1日至2021年7月30日实习生：XXX专业：环境工程一、实习背景与目的随着我国经济的快速发展，能源需求不断增加，火力发电作为主要能源供应方式，其排放的烟气中含有大量的二氧化硫、氮氧化物等有害物质，对环境造成严重污染。

为了减少火力发电厂烟气中的二氧化硫排放，我国政府规定火电厂必须安装烟气脱硫装置。

本次实习的目的在于深入了解烟气脱硫工艺流程，掌握脱硫设备运行维护技术，提高自身环保专业素养。

二、实习内容与过程1. 脱硫工艺流程学习在实习期间，我认真学习了火力发电厂烟气脱硫工艺流程，了解了烟气脱硫系统的组成、工作原理及运行方式。

烟气脱硫系统主要包括烟气吸收塔、脱硫剂供应系统、浆液循环系统、石膏处理系统等。

通过学习，我掌握了各系统的工作原理及相互之间的关系。

2. 设备运行维护实践在实习过程中，我参与了烟气脱硫设备的运行维护工作。

了解了吸收塔、喷淋层、脱硫剂输送泵、浆液循环泵等主要设备的结构、功能及运行要求。

在实际操作中，我学会了如何启动、停止设备，调整运行参数，处理设备故障等。

3. 脱硫效果监测实习期间，我参与了烟气脱硫效果的监测工作。

通过采样、分析，了解了烟气脱硫装置对二氧化硫、氮氧化物等有害物质的去除效果。

监测结果显示，烟气脱硫装置运行正常，脱硫效果良好。

4. 环保意识与管理理念在实习过程中，我深刻体会到环保工作的重要性。

火力发电厂作为重要的能源供应企业，承担着较大的环保责任。

企业在发展过程中，应始终坚持环保优先原则，加强环保设施建设，提高环保管理水平。

三、实习收获与体会通过本次实习，我对烟气脱硫工艺有了更深入的了解，掌握了脱硫设备运行维护技术，为今后从事环保工作打下了坚实的基础。

同时，我也认识到环保工作的重要性，将积极践行环保理念，为我国环保事业贡献力量。

四、实习总结本次实习让我在理论知识与实践操作方面都取得了较大收获。

在今后的学习和工作中，我将继续努力，不断提高自己的专业素养，为我国环保事业贡献自己的力量。

毕业设计论文链篦机-回转窑球团烧结过程控制系统研究摘要随着我国球团生产技术的不断发展，特别是在生产中链篦机-回转窑设备的比例不断的加大，设备大型化是目前国内外球团生产的一个重要标志，是未来球团发展的总趋势。

结合实际本论文对链篦机-回转窑自动控制系统作了深入的研究，通过详细分析球团烧结的现场工艺、控制要求和过程特点，采用先进的自动控制技术完成球团烧结链篦机-回转窑自动化控制系统的设计。

通过设计使现场工作人员可以及时了解生产状况,从而有针对性的调整生产工艺参数提高生产质量。

结合鞍钢氧化球团生产工艺技术要求，应用西门子PROFIBUS-DP现场总线和以太网技术实现链篦机-回转窑球团烧结过程自动化的硬件组态、网络配置、集中管理和自动化控制功能。

此自动控制系统的软件设计采用模块化的设计思想，PLC控制系统采用STEP7来完成硬件的组态。

在控制系统中组态软件采用WinCC 6.0进行系统的集成，以满足在实际生产中的需要。

链篦机-回转窑球团烧结生产过程自动化系统的实施，提高了产品的产量和成品球团矿的质量，对提高球团企业的整体经济效益具有推动作用，同时为复杂工业过程控制提供了实用的方法。

关键词：球团烧结，PLC，WinCC 6.0，链篦机-回转窑D ESIGN OF G RATE-KILN P ELLETS S INTERING P ROCESSC ONTROL S YSTEMAbstractAlong with the development of domestic pellets production technique and unceasing proportion enlarge of grate-rotary kiln equipment, the large scale equipment is an important symbol presenting domestic and foreign pellet sintering plants, which is the general developing of pellets plants. The paper carries through research on the grate-rotary kiln automatic control system based on the analysis the pellets sintering technology, the control request and process characteristic. The advanced automatic control technology is adopted to complete the pellets sintering control system design. The production condition is promptly understood by talk with the operators. The paper unifies the production technology request of the oxide pellets sintering process in Anshan iron and steel company to design systematic hardware configuration, network configuration, the centralized management and the automation control function based on the Simens PORFIBUS field bus and the Ethernet technology. The design of systematic software adopts modularization concept. The system uses STEP7 to design PLC control system to complete hardware configuration. The configuration software uses WinCC 6.0 in the control system to carry on the system integration in order to meet the actual production need. The implementation of the automated system of grate-rotary kiln sintering production process enhances the product output and pellet quality, raises the economic efficiency, and provides the practical method for the complex industry process control. Keywords：pellets sintering integrated，PLC，WinCC 6.0，grate-rotary kiln毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

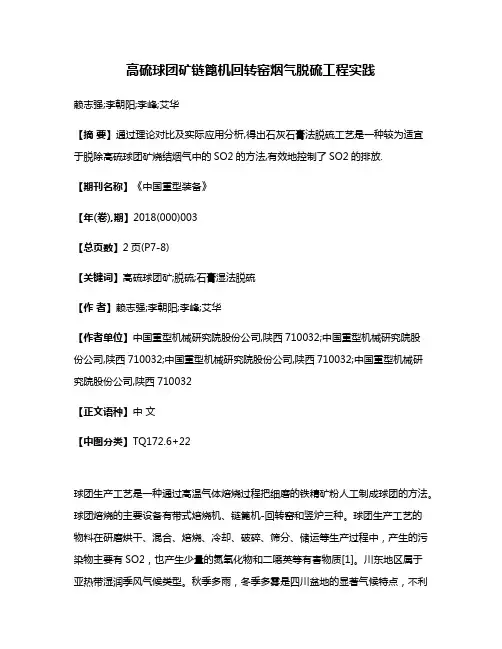

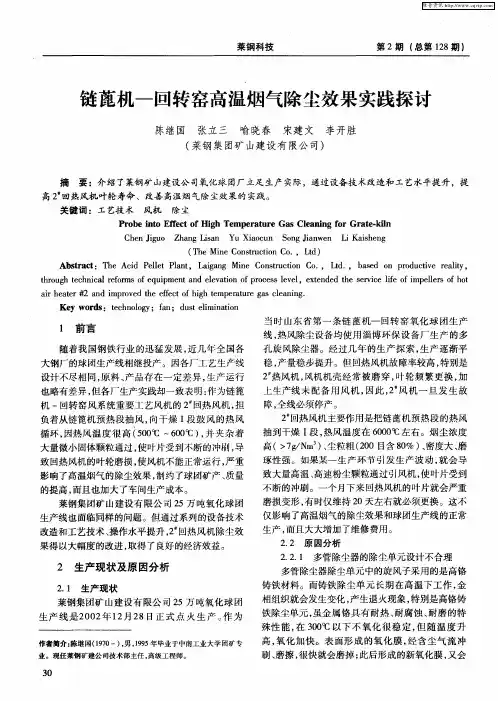

高硫球团矿链篦机回转窑烟气脱硫工程实践赖志强;李朝阳;李峰;艾华【摘要】通过理论对比及实际应用分析,得出石灰石膏法脱硫工艺是一种较为适宜于脱除高硫球团矿烧结烟气中的SO2的方法,有效地控制了SO2的排放.【期刊名称】《中国重型装备》【年(卷),期】2018(000)003【总页数】2页(P7-8)【关键词】高硫球团矿;脱硫;石膏湿法脱硫【作者】赖志强;李朝阳;李峰;艾华【作者单位】中国重型机械研究院股份公司,陕西710032;中国重型机械研究院股份公司,陕西710032;中国重型机械研究院股份公司,陕西710032;中国重型机械研究院股份公司,陕西710032【正文语种】中文【中图分类】TQ172.6+22球团生产工艺是一种通过高温气体焙烧过程把细磨的铁精矿粉人工制成球团的方法。

球团焙烧的主要设备有带式焙烧机、链篦机-回转窑和竖炉三种。

球团生产工艺的物料在研磨烘干、混合、焙烧、冷却、破碎、筛分、储运等生产过程中，产生的污染物主要有SO2，也产生少量的氮氧化物和二噁英等有害物质[1]。

川东地区属于亚热带湿润季风气候类型。

秋季多雨，冬季多雾是四川盆地的显著气候特点，不利于污染物的扩散，因此，选择适合的脱硫工艺有效控制SO2的排放显得十分重要。

作者简介：赖志强(1987—)，男，工程师，从事大气污染控制技术设计研究工作。

1 三种烟气脱硫工艺的比较1.1 干法脱硫干法脱硫工艺始于20世纪80年代初，用于电厂烟气脱硫，传统的干法脱硫工艺主要有干法喷钙脱硫工艺、电子束照射法、吸附法等[2]。

干法喷钙脱硫工艺技术主要是利用磨细的石灰石粉，通过气力喷入炉膛中，炉内温度为900～1250℃，在炉内发生的化学反应包括石灰石的分解和煅烧，SO2、SO3与生成的CaO之间反应。

干法脱硫技术工艺简单，投资少，设备占地面积小，且不存在腐蚀和结露，副产品是固态，无二次污染，在缺水地区优势明显。

但是脱硫效率很低，一般脱硫效率只能达到70%左右，难以满足高硫球团矿烧结烟气脱硫排放要求。

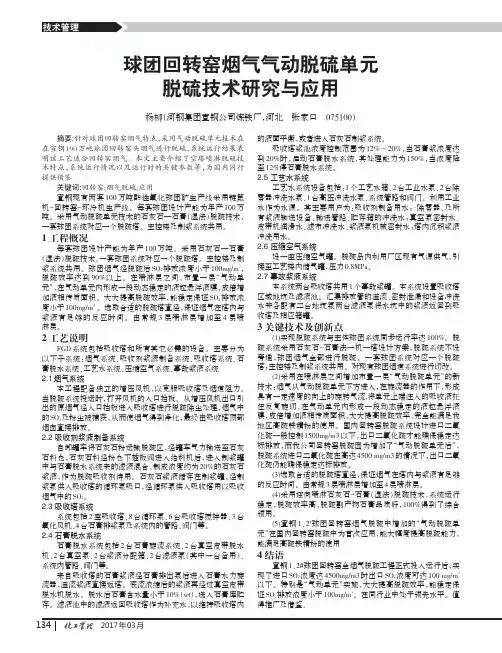

2017年03月球团回转窑烟气气动脱硫单元脱硫技术研究与应用杨柳（河钢集团宣钢公司炼铁厂,河北张家口075100）摘要:针对球团回转窑烟气特点，采用气动脱硫单元技术在在宣钢100万吨球团回转窑头烟气进行脱硫，系统运行结果表明该工艺适合回转窑烟气。
