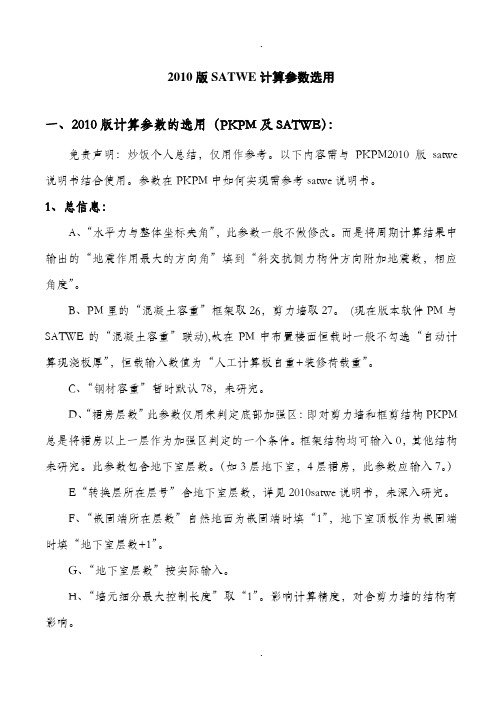

2010版SATWE计算参数选用一、2010版计算参数的选用（PKPM及SATWE）：免责声明：炒饭个人总结，仅用作参考。
以下内容需与PKPM2010版satwe 说明书结合使用。
参数在PKPM中如何实现需参考satwe说明书。
1、总信息：A、“水平力与整体坐标夹角”，此参数一般不做修改。
而是将周期计算结果中输出的“地震作用最大的方向角”填到“斜交抗侧力构件方向附加地震数，相应角度”。
B、PM里的“混凝土容重”框架取26，剪力墙取27。
(现在版本软件PM与SATWE的“混凝土容重”联动),故在PM中布置楼面恒载时一般不勾选“自动计算现浇板厚”，恒载输入数值为“人工计算板自重+装修荷载重”。
C、“钢材容重”暂时默认78，未研究。
D、“裙房层数”此参数仅用来判定底部加强区：即对剪力墙和框剪结构PKPM 总是将裙房以上一层作为加强区判定的一个条件。
框架结构均可输入0，其他结构未研究。
此参数包含地下室层数。
（如3层地下室，4层裙房，此参数应输入7。
）E“转换层所在层号”含地下室层数，详见2010satwe说明书，未深入研究。
F、“嵌固端所在层数”自然地面为嵌固端时填“1”，地下室顶板作为嵌固端时填“地下室层数+1”。
G、“地下室层数”按实际输入。
H、“墙元细分最大控制长度”取“1”。
影响计算精度，对含剪力墙的结构有影响。
I、“对所有楼层强制采用刚性楼板假定”仅在计算位移比和周期比时勾选，其他不勾选。
J、“地下室强制采用刚性楼板假定”勾选。
K、“墙梁跨中节点作为刚性楼板从节点”此参数本人尚不能合理选择，只把网上比较后的结果贴出来。
勾选该参数后，结构周期减小，连梁内力增大，内力平衡校核轴力。
L、“计算墙倾覆力矩时只考虑腹板和有效翼缘”勾选。
对于L型、T型等截面形式，垂直于地震作用方向的墙段称为翼缘，平行于地震作用方向的墙段称为腹板，翼缘可以区分为有效翼缘和无效翼缘两部分。
无效翼缘内力计入框架，这对于结构中框架、短肢墙、普通墙的倾覆力矩指标计算，通常更为合理。
设计参数遍览——针对PKPM08版修改注：本文所述参数均以2010/03/04版本PKPM程序为准，其他版本程序可作参考。
一、结构模块PMCADPMCAD模块是后续模块TAT-8、TA T、SAT-8、SA TWE、JCCAD的基础，因此其数据的合理程度将直接影响到后续模块数据、计算的合理性。
它的数据检查发现的问题应消除，不能带入后续模块。
这里需要定义的设计参数不多，也比较简单，要在后续模块里检查是否已准确传入。
楼板计算也在该模块完成。
主菜单①建筑模型与荷载输入——设计参数1 设计参数1.1 总信息1.1.1 结构体系：按结构布置的实际状况确定。
分为框架结构、框剪结构、框筒结构、筒中筒结构、剪力墙结构、短肢剪力墙结构、复杂高层结构、砌体结构、底框结构、配筋砌体、板柱剪力墙、异形柱框架和异形柱框剪，共13种类型。
确定结构类型即确定与其对应的有关设计参数，进入后续模块尚需调整。
1.1.2 结构主材：钢筋混凝土、钢和混凝土、有填充墙钢结构、无填充墙钢结构和砌体。
一般按结构的实际情况确定，选定结构材料即确定结构设计的相关规范。
型钢混凝土和钢管混凝土结构属于钢筋混凝土结构，而非钢结构。
1.1.3 结构重要性系数：对安全等级为一级或设计使用年限为100年及以上的结构构件，不应小于1.1；对安全等级为二级或设计使用年限为50年的结构构件，不应小于1.0；对安全等级为三级或设计使用年限为5年及以下的结构构件，不应小于0.9；在抗震设计中，不考虑结构构件的重要性系数。
参考《混凝土结构设计规范》（GB50010-2002）3.2.2条。
1.1.4 底框层数：仅在结构体系为底框结构才显亮，可填1、2、3或4；若选择其他结构体系则变灰。
参考《建筑抗震设计规范》（GB50011-2010）第7章多层砌体房屋和底部框架砌体房屋。
1.1.5 地下室层数：当用TA T、SATWE计算时，对地震力、风力作用、地下人防等因素有影响。
一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。
抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”。
如果地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。
这个角度与结构的刚度与质量及其位置有关，对结构可能会造成最不利的影响，在这个方向地震作用下，结构的变形及部分结构构件内力可能会达到最大。
SATWE 可以自动计算出这个最不利方向角，并在WZQ.OUT 文件中输出。
如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。
一般并不建议用户修改该参数，原因有三：①考虑该角度后，输出结果的整个图形会旋转一个角度，会给识图带来不便；②构件的配筋应按“考虑该角度”和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向。
综上所述，建议用户将“最不利地震作用方向角”填到“斜交抗侧力构件夹角”栏，这样程序可以自动按最不利工况进行包络设计。
水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合），是按《抗规》5.1.1 条 2 款执行的。
对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果，取不利情况进行配筋包络设计等；而｛斜交抗侧力｝程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计，不需要人为判断。
只有在风荷载起控制作用时，现有的坐标下风荷载不能起到控制结构的最大受力状态，此时填写一个角度（逆时针为正，顺时针为负），让坐标系发生变化，使风荷载在新的坐标系下（如何计算出风荷载产生的内力最大值的角度值？），能起控制作用（控制结构的最大受力状态），改变参数后，地震作用和风荷载的方向（说明两者方向是一致）将同时改变，但地震作用方向已经不是最不利的方向了，故需要在附加地震作用方向上输入一个相反的角度，使地震作用方向应按原坐标系计算，使地震力最大；如不需要改变风荷载的方向，只需考虑其它角度的地震作用时，则无需改变“水平力与整体坐标的夹角”，只增加附加地震作用方向即可。
第一节结构模型输入及参数设置1、总信息：1.1水平力与整体坐标系夹角：0根据抗规（GB50011-2001）5.1.1条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向的抗侧力构件承担；有斜交抗侧力构件的结构，当相交角度大于15度时，应分别计算各抗侧力构件方向的水平地震作用”。
当计算地震夹角大于15度时，给出水平力与整体坐标系的夹角（逆时针为正），程序改变整体坐标系，但不增加工况数。
同时，该参数不仅对地震作用起作用，对风荷载同样起作用。
通常情况下，当Satwe文本信息“周期、振型、地震力”中地震作用最大方向与设计假定大于15度（包括X、Y两个方向）时，应将此方向重新输入到该参数进行计算。
注意事项：（1）为避免填入该角度后图形旋转带来的不便，也可以将最不利地震作用方向在多方向水平地震参数中输入。
（2）本参数不是规范要求的，供设计人员选用。
（3）本参数也可以考虑最大风力作用的方向，但需要用户自行设定多个角度进行计算，比较多次计算结构取最不利值。
1.2混凝土容重：26本参数用于程序近似考虑其没有自动计算的结构面层重量。
同时由于程序未自动扣除梁板重叠区域的结构荷载，因而该参数主要近似计算竖向构件的面层重量。
通常对于框架结构取26；框架-剪力墙结构取27；剪力墙结构，取28。
注意事项：如果结构分析是不想考虑混凝土构件自重荷载，可以填0。
1.3钢容重：78一般情况下取78，当考虑饰面设计时可以适当增加。
1.4裙房层数：按实际填入1.混凝土高规（JGJ3-2002）第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施。
2.同时抗规（GB50011-2001）6.1.10条条文说明要求：带有大底盘的高层抗震墙（筒体）结构，抗震墙的底部加强部位可取地下室顶板以上H/8，向下延伸一层，大底盘顶板以上至少包括一层。
SATWE设计参数的合理设计参数的合理选取1、抗震等级的确定：钢筋混凝土房屋应根烈度、结构类型和房屋高度的不同分别按〈抗规〉6.1.2条或〈高规〉4.8条确定本工程的抗震等级。
但需注意以下几点：（1）上述抗震等级是“丙”类建筑，如果是“甲”、“乙”、“丁”类建筑则需按规范要求对抗震等级进行调整。
（2）接近或等于分界高度时，应结合房屋不规则程度及场地、地基条件慎重确定抗震等级。
（3）当转换层〉=3及以上时，其框支柱、剪力墙底部加强部的抗震墙等级宜按〈抗规〉6.1.2条或〈高规〉4.8条查的抗震等级提高一级采用，已为特一级时可不调整。
（4）短肢剪力墙结构的抗震等级也应按〈抗规〉6.1.2条或〈高规〉4.8条查的抗震等级提高一级采用……但注意对多层短肢剪力墙结构可不提高。
（5）注意：钢结构、砌体结没有抗震等级。
计算时可选“5”，不考虑抗震构造措施。
2、振型组合数的选取：在计算地震力时，振型个数的选取应是振型参与质量要达到总质量90%以上所需要振型数。
但要注意以下几点：（1）振型个数不能超过结构固有的振型总数，因一个楼层最多只有三个有效动力自由度，所以一个楼层也就最多可选3个振型。
如果所选振型个数多于结构固有的振型总数，则会造成地震力计算异常。
（2）对于进行耦联计算的结构，所选振型数应大于9个，多塔结构应更多些，但要注意应是3的倍数。
（3）对于一个结构所选振型的多少，还必需满足有效质量系列化大于90%.在WDISP.OUT文件里查看。
3、主振型的判断；（1）对于刚度均匀的结构，在考虑扭转耦联计算时，一般来说前两个或前几个振型为其主振型。
（2）对于刚度不均匀的付杂结构，上述规律不一定存在，此时应注意查看SATWE文本文件“周期、振型、地震力”WZQ.OUT.程序输出结果中，给出了输出各振型的基底剪力总值，据此信息可以判断出那个振型是X向或Y向的主振型，同时可以了解没个振型对基底剪力的贡献大小。
4、地震力、风力的作用方向：结构的参考坐标系建立以后，所求的地震力、风力总是沿着坐标系的方向作用。
结构设计重点笔记PKPM2011操作及绘图要点本文档参考三大结构设计规范及PKPM2011版SATWE 技术说明做出整理，另含部分绘图要点独孤飞雪2011‐9‐1PKPM2010软件SATWE参数设置一、 总信息1.水平力与整体坐标夹角改变此参数后地震力和风荷载的作用方向将同时改变，建议仅需改变风荷载作用方向时才用此参数，此时宜将结构主轴方向角度作为“斜交抗侧力附加地震方向”填入，以考虑结构主轴方向的地震作用。
如不改变风荷载作用方向，只需考虑其它方向地震作用时，无需改变“水平力与整体坐标夹角”参数，只需增加附加地震作用方向即可。
2.混凝土、钢材容重混凝土一般取26KN/m³ 钢材：78KN/m³ 钢结构取84KN/m³3.裙房层数抗规6.1.10指出有裙房时，加强部位的高度可延伸至裙房上一层。
程序不能自动识别裙房层数，需人工指定，应 从结构最底层起算（含地下室层数）。
如地下3层，地上裙房4层，则填入7。
4.转换层所在层号此参数应按照PMCAD楼层组装中的自然层号填写，如地下室3层，转换层在地上2层，则填入5。
对于高位转换的判断，转换层以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
5.地下室层数 主要对风荷载起作用，程序屏蔽地下室风荷载。
6.嵌固端所在层号这里嵌固端指上部结构的计算嵌固端，当地下室顶板作为嵌固部位时，那么嵌固端所在层为地上一层，即“地下室层数+1”，若修改了地下室层数，应注意确认嵌固端所在层号是否需要相应修改。
嵌固端位置有设计人员自行判定，程序则主要实现如下功能：1）确定剪力墙底部加强部位时，将加强部位延伸到嵌固端下一层。
2）针对抗规6.1.4和高贵12.2.1规定，自动将嵌固端下一层的柱纵筋相对上一层相对应位置柱纵筋放大10%，梁端弯矩设计者放大1.3倍。
3）按高规3.5.2-2条规定当嵌固层为模型底层时，刚度比限值取1.5。
第一节结构模型输入及参数设置1、总信息：1.1水平力与整体坐标系夹角：0根据抗规（GB50011-2001）5.1.1条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算，各方向的水平地震作用应由该方向的抗侧力构件承担；有斜交抗侧力构件的结构，当相交角度大于15度时，应分别计算各抗侧力构件方向的水平地震作用”。
当计算地震夹角大于15度时，给出水平力与整体坐标系的夹角（逆时针为正），程序改变整体坐标系，但不增加工况数。
同时，该参数不仅对地震作用起作用，对风荷载同样起作用。
通常情况下，当Satwe文本信息“周期、振型、地震力”中地震作用最大方向与设计假定大于15度（包括X、Y两个方向）时，应将此方向重新输入到该参数进行计算。
注意事项：（1）为避免填入该角度后图形旋转带来的不便，也可以将最不利地震作用方向在多方向水平地震参数中输入。
（2）本参数不是规范要求的，供设计人员选用。
（3）本参数也可以考虑最大风力作用的方向，但需要用户自行设定多个角度进行计算，比较多次计算结构取最不利值。
1.2混凝土容重：26本参数用于程序近似考虑其没有自动计算的结构面层重量。
同时由于程序未自动扣除梁板重叠区域的结构荷载，因而该参数主要近似计算竖向构件的面层重量。
通常对于框架结构取26；框架-剪力墙结构取27；剪力墙结构，取28。
注意事项：如果结构分析是不想考虑混凝土构件自重荷载，可以填0。
1. 3钢容重：78一般情况下取78，当考虑饰面设计时可以适当增加。
1. 4裙房层数：按实际填入1. 混凝土高规（JGJ3-2002）第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施。
2. 同时抗规（GB50011-2001）6.1.10条条文说明要求：带有大底盘的高层抗震墙（筒体）结构，抗震墙的底部加强部位可取地下室顶板以上H/8，向下延伸一层，大底盘顶板以上至少包括一层。
SATWE推荐使用，TAT不推荐使用。
滚轮的操作：可以缩放、平移、旋转。
Pkpm系列都可以渲染现实，比如pm和jccad当鼠标移动到构件的时候可以显示构件的各种信息。
另外，此时可以使用鼠标右键唤出窗口来修改此构件的各个参数。
新版SATWE能够计算上部刚度。
考虑上部结构刚度的基础计算更合理。
如果考虑了上部结构刚度，基础梁的弯矩会重分布。
一般选择“施工模拟1”。
但有时“施工模拟1”的结果明显不合理，这是需选“施工模拟2”，可以减少柱底的剪力和轴力分布不合理的情况。
如果是框剪结构，选“模拟施工2”。
杆件截面剪力不均匀系数在新程序中可以输入。
虽然程序提供了荷载组合系数的编辑功能，但一般不要更改。
另外，在程序中没有给出全部的荷载组合系数的编辑功能，在程序中就按照规范数值来计算。
比如恒荷为主的的荷载组合系数 1.35，标准组合的荷载组合系数1。
在SATWE底层计算结果中给出了各种荷载组合的说明，其他层的结果文件没有这些说明。
程序能计算侧向土压力对地下室墙体的作用。
底框结构必须按照砖混计算。
底部框架可以用SATWE计算，在SATWE中要选“砌体结构”选项，并选底框底层数。
计算方法要用规范算法，不要用有限元。
还要选“底框”来画图。
底框箍筋全长加密。
腰筋不能小于14，腰筋受拉锚固。
梁钢筋伸入柱中。
需要去掉构造柱，检查支座情况。
在讲座中，推荐多看文本文件信息。
有很多信息在图形结果中没有。
PM变化：l 取消检查模块l 增加了设计参数：n 需要选择结构形式：框架的底层柱根放大25％，而框架剪力墙不放大；如果选择高层则套用《高规》。
n 不同主材的选择。
n 可以填保护层厚度。
ho=h-保护层厚度－12.5mmn 可以填地下室层数，但必须是四周完全被土包围才是地下室。
地下室不考虑风荷载，地下室验算墙的抗侧压力。
n 可以填和基础相连最高层。
和基础相连的层全部按嵌固考虑。
并且这些层的荷载都传到基础程序中。
l 新规范版可以读取旧规范版本数据，但需要补充设计参数。
一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。
抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”。
如果地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。
这个角度与结构的刚度与质量及其位置有关，对结构可能会造成最不利的影响，在这个方向地震作用下，结构的变形及部分结构构件内力可能会达到最大。
SATWE 可以自动计算出这个最不利方向角，并在WZQ.OUT 文件中输出。
如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。
一般并不建议用户修改该参数，原因有三：①考虑该角度后，输出结果的整个图形会旋转一个角度，会给识图带来不便；②构件的配筋应按“考虑该角度”和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向。
综上所述，建议用户将“最不利地震作用方向角”填到“斜交抗侧力构件夹角”栏，这样程序可以自动按最不利工况进行包络设计。
水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合），是按《抗规》5.1.1 条 2 款执行的。
对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果，取不利情况进行配筋包络设计等；而｛斜交抗侧力｝程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计，不需要人为判断。
只有在风荷载起控制作用时，现有的坐标下风荷载不能起到控制结构的最大受力状态，此时填写一个角度（逆时针为正，顺时针为负），让坐标系发生变化，使风荷载在新的坐标系下（如何计算出风荷载产生的内力最大值的角度值？），能起控制作用（控制结构的最大受力状态），改变参数后，地震作用和风荷载的方向（说明两者方向是一致）将同时改变，但地震作用方向已经不是最不利的方向了，故需要在附加地震作用方向上输入一个相反的角度，使地震作用方向应按原坐标系计算，使地震力最大；如不需要改变风荷载的方向，只需考虑其它角度的地震作用时，则无需改变“水平力与整体坐标的夹角”，只增加附加地震作用方向即可。
2、混凝土容重：此参数是用来求梁、柱、墙自重时用的，当考虑混凝土构件的表面装修层荷载时可调整此值，一般情况下用26~27 KN/m3。
现在版本软件PM 与SA TWE 的“混凝土容重”是联动的。
3、钢材容重：亦可根据建筑做法填写相应的数值，一般采用默认值78 KN/m3；4、裙房层数：高规第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施，因此该层数必须给定。
层数是计算层数，等同于裙房屋面层层号。
可按建筑施工图所画裙房层数填写（含地下室层数），以便正确确定剪力墙底部加强区的高度。
5、转换层所在层号：如有转换层应在此填写层号（含地下室层数），以便正确确定剪力墙底部加强区的高度，另外“转换层所在层号”和“结构体系”两项参数来区分不同类型的带转换层结构；填写了“转换层所在层号”则程序判断该结构为带转换层结构，并自动按规范的相关规定执行，如同时选择了“部分框支剪力墙结构”，程序还将在上述基础上自动执行高规针对部分框支剪力墙结构的规定。
另外层号按PMCAD的自然层填写。
对于高位转换的判断，转换层位置以嵌固端起算，即以转换层所在层号减去嵌固端所在层号+1进行判断是否为3层或3层以上转换。
该指定只为程序决定底部加强部位、软弱层（主要通过提高地震作用力）及转换层上下刚度比的计算和内力调整提供信息（减少转换突变，使结构整体抗侧刚度逐渐变化），同时，当转换层号大于等于三层时，程序自动对落地剪力墙、框支柱抗震等级增加一级（规范规定），对转换层梁、柱及该层的弹性板定义仍要人工指定。
（层号为计算层号）6、嵌固端所在层号：这里的嵌固端指上部结构的计算嵌固端，注意嵌固端和嵌固端所在层号的区别，理论上讲嵌固端以下不参与抗震计算，当地下室顶板作为嵌固部位时，那么嵌固端所在层为地上一层，即地下室层数+1；而如果在基础顶面嵌固时，嵌固端所在层号为1。
程序缺省的嵌固端所在层号为“地下室层数+1”。
常见嵌固部位的确定：a、无地下室的，无基础连系梁的，取在基础顶；b、无地下室，在室外地坪处有基础连系梁的，按基础顶作嵌固计算内力配筋，再取基础连系梁顶作嵌固，一层柱的配筋取以上两者的较大值。
c、有地下室，周围不与车库相连的结构，按刚度比要求确定嵌固部位。
d、有地下室，与周围的地下车库相连时，计算刚度比可考虑周围20M范围内的车库部分的刚度贡献。
7、地下室层数：1、此参数：1）对计算时回填土对结构的约束作用，2）风荷载计算，3）内力组合控制高度，4）底层内力调整，5）剪力墙底部加强区高度及地下室外墙设计等均有影响。
一般按建筑条件图据实填写。
2、程序据此信息决定底部加强区范围和内力调整。
当地下室局部层数不同时，以主楼地下室层数输入。
地下室一般与上部共同作用分析；地下室刚度大于上部层刚度的2倍，可不采用共同分析；8、墙元细分最大控制长度（单位m）：结构分析时，墙元细分为一系列的小壳元，为保证分析精度而给的限值，一般可取1.0。
外部节点：按外部节点处理时，耗机时和内存资源较多。
对于高层结构，可选此项。
9、转换层指定为薄弱层：缺省不作为薄弱层，需要人工指定。
此项打勾与在“调整信息”栏中“指定薄弱层号”中直接填写转换层号的效果一样。
转换层不论层刚度比如何，都应强制指定为薄弱层。
10、对所有楼层强制采用刚性楼板假定：为避免由于局部振动的存在而影响结构位移比等参数的计算，所以在计算六个比值时勾选此项，在计算内力和配筋时不应选用，特别是错层结构，有跃层柱或定义了弹性板和弹性模的结构。
11、地下室强制采用刚性楼板假定：一般情况不选取，按强制刚性板假定时保留弹性板面外刚度考虑。
特别是对于板柱结构定义了弹性板3、6情况。
但已选择对所有楼层强制采用刚性楼板假定的话此条无意义。
12、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选，使得墙的无效翼缘部分内力计入框架部分，实现框架，短肢墙和普通墙的倾覆力矩结果更合理。
（墙的有效翼缘规定见混规9.3.4条和抗规6.2.13条）13、弹性板与梁变形协调：相当于强制刚性板假定时保留弹性板面外刚度，自动实现梁板边界变形协调，计算结果符合实际受力情况，应勾选。
14、墙元侧向节点信息：采用默认值：出口节点15、结构材料信息，结构体系：按结构方案选取。
16、恒活荷载计算信息：1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载1模式：采用的是整体刚度分层加载模型，该模型应用于各种类型的下传荷载的结构，但不适用于有吊柱的情况；3）按模拟施工加载2：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理；4）模拟施工加载3：采用分层刚度分层加载模型，接近于施工过程，故此建议一般对多、高层建筑首选模拟施工3；对钢结构或大型体育场馆类（指没有严格的标准楼层概念）结构应选一次性加载。
对于长悬臂结构或有吊柱结构，由于一般是采用悬挑脚手架的施工工艺，故对悬臂部分应采用一次性加载进行设计。
当有吊车荷载时，不应选用模拟施工3。
17、风荷载计算信息：一般选择：计算水平风荷载。
18、地震作用计算信息：一般选择：计算水平地震作用。
19、结构所在地区：可按相关设计规范和文件选取，一般选全国。
20、特征值求解方式：一般采用默认值，仅在选择了“计算水平和反应谱方法竖向地震”时，才允许选择“特征值求解方式”。
21、“规定水平力”的确定方式：一般选楼层剪力差法（规范方法）22、施工次序：只对模拟施工加载3起作用，在计算转换层时要求转化的两层在同一施工次序，这样刚度计算比较准确。
二、风荷载信息1．地面粗糙度类别：A类：近海海面，海岛、海岸、湖岸及沙漠地区。
（0.12）B类：指田野、乡村、丛林、丘陵及中小城镇和大城市郊区。
(0.16)C类：指有密集建筑群的城市市区。
(0.22)D类：指有密集建筑群且房屋较高的城市市区。
(0.30)2．修正后的基本风压：对于高层建筑应按基本风压乘以系数1.1采用。
风荷载作用面的宽度，多数程序是按计算简图的外边线的投影距离计算的，因此，当结构顶层带多个小塔楼而没有设置多塔楼时，应注意修改风荷载文件，从风荷载中减去计算简图的外边线间无建筑面的空面面积上的风载，否则会造成风载过大，特别是风载产生的弯矩过大。
(??)顶层女儿墙高度大于1米时应修正顶层风载，在程序给出的风荷上加上女儿墙风荷。
当计算坐标旋转时，应注意风荷计算是否相应作了旋转处理。
大多数程序风载从嵌固端算起，当计算嵌固端在地下室时，应将风荷载修正为从正负零算起。
用SATWE进行多塔楼分析时，程序能自动对每个塔楼取为一独立刚性块分析，但风荷载按整体投影面计算，因此一定要进行多塔楼定义，否则风荷载会出现错误。
3．结构的基本周期：宜取程序默认值（按《高规》附录B公式B.0.2）；规则框架T=(0.08-0.10)N；框剪结构、框筒结构T=（0.06~0.08)N；剪力墙、筒中筒结构T=(0.05~0.06)N，N为房屋层数，详见《高规》3.2.6条表3.2.6-1注；《荷规》7.4.1条，附录E；程序中给出的基本周期是采用近似方法计算得到的，建议计算出结构的基本周期后，再代回重新计算。
4．体型系数：a）圆形和椭圆形平面，Us=0.8b）正多边形及三角形平面，Us=0.8+1.2/(n的平方根)，其中n为正多边形边数c）矩形、鼓形、十字形平面Us=1.3d）下列建筑的风荷载体形系数Us=1.4i：V形、Y形、弧形、双十字形、井字形平面；ii：L形和槽形平面；iii：高宽比H/Bmax大于4、长宽比L/Bmax不大于1.5的矩形、鼓形平面。
多塔结构风荷载相关调整：三、地震信息1、结构规则性信息：该参数在程序内部不起作用，建议选不规则。
由于抗震设防烈度为6度时，某些房屋可不进行地震作用计算，但仍应采取抗震构造措施，因此，若在第一页参数中选择了不计算地震作用，本页中地震烈度、框架抗震等级和剪力墙抗震等级仍应按实际情况填写，其他参数可不必考虑。
1）．结构规则性信息：平面不规则的类型扭转不规则：楼层的最大弹性水平位移（或层间位移），大于该楼层两端弹性水平位移（或层间位移）平均值的1.2倍。
凹凸不规则：结构平面凹进的一侧尺寸,大于相应投影方向总尺寸的30%。
