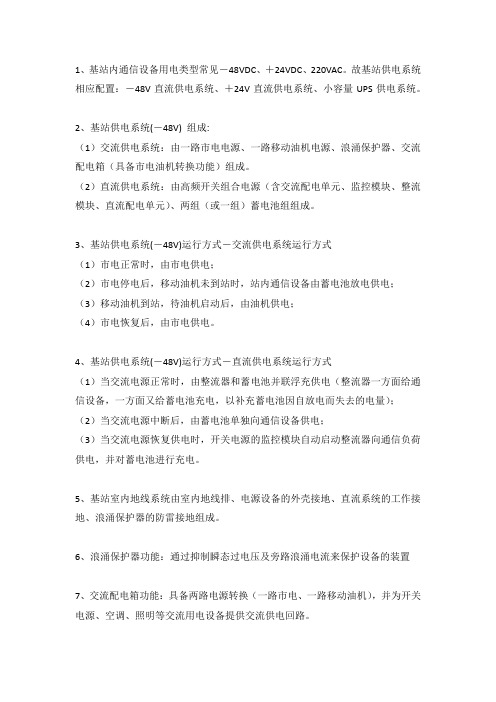

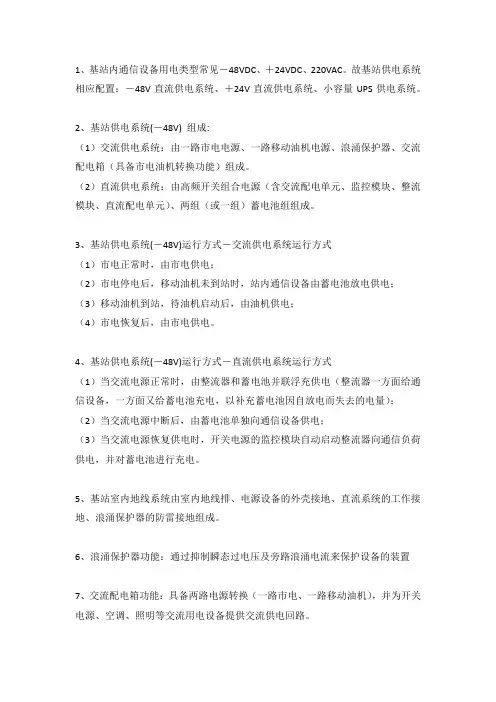

1、基站内通信设备用电类型常见－48VDC、＋24VDC、220VAC。
故基站供电系统相应配置：－48V直流供电系统、＋24V直流供电系统、小容量UPS供电系统。
2、基站供电系统(－48V) 组成:（1）交流供电系统：由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱（具备市电油机转换功能）组成。
（2）直流供电系统：由高频开关组合电源（含交流配电单元、监控模块、整流模块、直流配电单元）、两组（或一组）蓄电池组组成。
3、基站供电系统(－48V)运行方式－交流供电系统运行方式（1）市电正常时，由市电供电；（2）市电停电后，移动油机未到站时，站内通信设备由蓄电池放电供电；（3）移动油机到站，待油机启动后，由油机供电；（4）市电恢复后，由市电供电。
4、基站供电系统(－48V)运行方式－直流供电系统运行方式（1）当交流电源正常时，由整流器和蓄电池并联浮充供电（整流器一方面给通信设备，一方面又给蓄电池充电，以补充蓄电池因自放电而失去的电量）；（2）当交流电源中断后，由蓄电池单独向通信设备供电；（3）当交流电源恢复供电时，开关电源的监控模块自动启动整流器向通信负荷供电，并对蓄电池进行充电。
5、基站室内地线系统由室内地线排、电源设备的外壳接地、直流系统的工作接地、浪涌保护器的防雷接地组成。
6、浪涌保护器功能：通过抑制瞬态过电压及旁路浪涌电流来保护设备的装置7、交流配电箱功能：具备两路电源转换（一路市电、一路移动油机），并为开关电源、空调、照明等交流用电设备提供交流供电回路。
8、高频开关组合电源功能：将交流电源整流成直流电源，通过内部直流汇集排及直流配电分路为通信设备供电，并对电池进行充电管理。
9、高频开关组合电源－各单元功能介绍（1）交流配电单元：输入市电或油机电源，将交流电能分配给开关电源整流模块使用；含有浪涌保护器，作为基站电源系统的第二级防雷保护。
（2）直流配电单元：通过直流汇流母排，将开关电源整流模块输出的直流电能提供给通信设备用电，并对电池进行充电。
基站配套电源详解 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图通信电源组成2 市电市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。

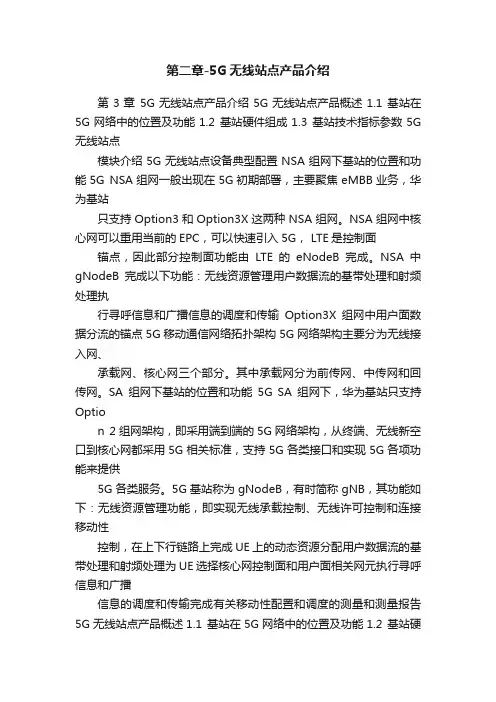

第二章-5G无线站点产品介绍第3章5G无线站点产品介绍5G无线站点产品概述1.1 基站在5G网络中的位置及功能1.2 基站硬件组成1.3 基站技术指标参数5G 无线站点模块介绍5G无线站点设备典型配置NSA组网下基站的位置和功能5G NSA组网一般出现在5G初期部署，主要聚焦eMBB业务，华为基站只支持Option3和Option3X这两种NSA组网。
NSA组网中核心网可以重用当前的EPC，可以快速引入5G， LTE是控制面锚点，因此部分控制面功能由LTE的eNodeB完成。
NSA中gNodeB完成以下功能：无线资源管理用户数据流的基带处理和射频处理执行寻呼信息和广播信息的调度和传输Option3X组网中用户面数据分流的锚点5G移动通信网络拓扑架构5G网络架构主要分为无线接入网、承载网、核心网三个部分。
其中承载网分为前传网、中传网和回传网。
SA组网下基站的位置和功能5G SA组网下，华为基站只支持Option 2组网架构，即采用端到端的5G网络架构，从终端、无线新空口到核心网都采用5G相关标准，支持5G各类接口和实现5G各项功能来提供5G各类服务。
5G基站称为gNodeB，有时简称gNB，其功能如下：无线资源管理功能，即实现无线承载控制、无线许可控制和连接移动性控制，在上下行链路上完成UE上的动态资源分配用户数据流的基带处理和射频处理为UE选择核心网控制面和用户面相关网元执行寻呼信息和广播信息的调度和传输完成有关移动性配置和调度的测量和测量报告5G无线站点产品概述1.1 基站在5G网络中的位置及功能1.2 基站硬件组成1.3 基站技术指标参数5G无线站点模块介绍5G无线站点设备典型配置基站硬件组成5G当前支持多种站型，包括3900系列和5900 系列，基站硬件主要由机柜、基带单元和射频单元组成。
基带单元主要完成上行/下行基带数据处理、信号同步等功能，射频单元完成射频信号的调制和解调、功率放大、滤波、双工等功能。

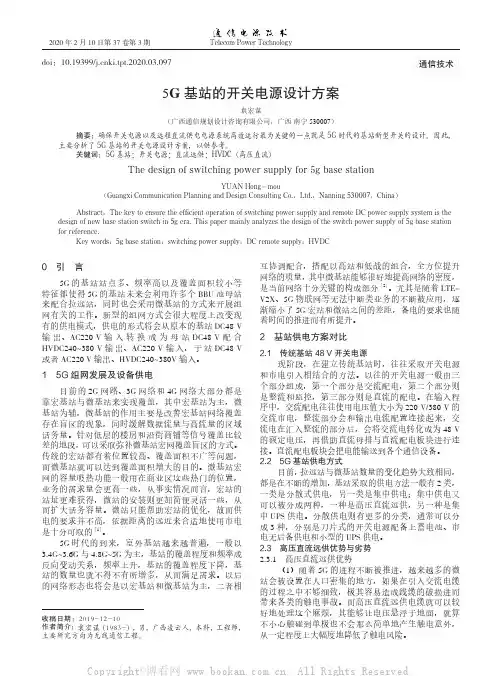

Telecom Power Technology通信技术基站的开关电源设计方案袁宏谋（广西通信规划设计咨询有限公司，广西确保开关电源以及远程直流供电电源系统高效运行最为关键的一点就是基站的开关电源设计方案，以供参考。
基站；开关电源；直流远供；HVDC（高压直流）The design of switching power supply for 5g base stationYUAN Hong-mouGuangxi Communication Planning and Design Consulting Co.The key to ensure the efficient operation of switching power supply and remote DC power supply system is theg era. This paper mainly analyzes the design of the switch power supply ofswitching power supply；DC remote supply市电EMI 滤波器工频整流桥监控模块ATS切换EMI 滤波器控制器监控模块单元监控显示PWM工频整流桥功率因数校正DC/DC 变换器直流滤波远端模块240~380 VDC 电缆传送子站通信设备单元监控显示.48V 蓄电池功率因数校正控制器PWMDC/DC 变换器直流滤波直流配电母站通信设备DC48V HVDC 380 V →AC 220 V 和HVDC 380 V →DC 48 V 两种，需要根据子站设备的规格型号选择不同的远端模块图1 5G 基站新型开关电源系统原理图基站新型开关电源设备结构新型开关电源是直流电源和开关电源远处供给模式的高效结合，能够让两台形态与功能不同的两台设备结合成为一整套开关电源。
这款新型的电源主要使用具有一定模块的架构，依据功能的不同可以分成4个部分：交流配电、HVDC 控制切换板块、HVDC 开关电源、48 V 的开关电源。
WiFi收发器的电源和接地设计射频(RF)电路的电路板布局应在理解电路板结构、电源布线和接地基本原则的基础上进行。
本文探讨了相关的基本原则，并提供了一些实用的、经过验证的电源布线、电源旁路和接地技术，可有效提高RF设计的性能指标。
考虑到实际设计中PLL杂散信号对于电源耦合、接地和滤波器元件的位置非常敏感，本文着重讨论了有关PLL杂散信号抑制的方法。
为便于说明问题，本文以MAX2827 802.11a/g收发器的PCB布局作为参考设计。
一：电源布线和电源旁路的基本原则设计RF电路时，电源电路的设计和电路板布局常常被留到高频信号通路的设计完成之后。
对于没有经过深思熟虑的设计，电路周围的电源电压很容易产生错误的输出和噪声，从而对RF电路的系统性能产生负面影响。
合理分配PCB的板层、采用星形拓扑的V CC引线，并在V CC引脚加上适当的去耦电容，将有助于改善系统的性能，获得最佳指标。
合理的PCB层分配便于简化后续的布线处理，对于一个四层PCB (WLAN中常用的电路板)，在大多数应用中用电路板的顶层放置元器件和RF引线，第二层作为系统地，电源部分放置在第三层，任何信号线都可以分布在第四层。
第二层采用不受干扰的地平面布局对于建立阻抗受控的RF信号通路非常必要，还便于获得尽可能短的地环路，为第一层和第三层提供高度的电气隔离，使得两层之间的耦合最小。
当然，也可以采用其它板层定义的方式(特别是在电路板具有不同的层数时)，但上述结构是经过验证的一个成功范例。
大面积的电源层能够使V CC布线变得轻松，但是，这种结构常常是导致系统性能恶化的导火索，在一个较大平面上把所有电源引线接在一起将无法避免引脚之间的噪声传输。
反之，如果使用星形拓扑则会减轻不同电源引脚之间的耦合。
图1给出了星形连接的V CC布线方案，该图取自MAX2826 IEEE 802.11a/g收发器的评估板。
图中建立了一个主V CC 节点，从该点引出不同分支的电源线，为RF IC的电源引脚供电。

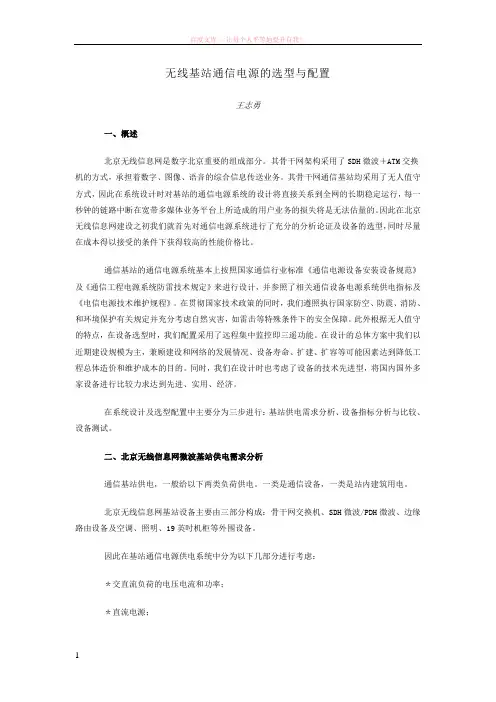

无线基站通信电源的选型与配置王志勇一、概述北京无线信息网是数字北京重要的组成部分。
