文件编号：内蒙金山热电厂2×300MW机组烟气脱硫工程石灰石浆液制备及供给系统调试措施江苏新中环保股份有限公司2009年4月13编制：审核：批准：2内蒙金山热电厂2х300MW机组烟气脱硫石灰石浆液制备系统调试措施目录1．设备系统概述2. 措施编制依据3．调试范围4．组织和分工5．调试前应具备的条件6、调试项目和程序7. 质量控制计划：8．调试项目的记录内容9．安全注意事项10、安全措施及反事故措施附件江苏新中环保股份有限公司第3页共13页1、设备系统概述石灰粉储运和石灰石供浆系统的功能是储存石灰石粉，配制石灰石浆液，并向吸收塔提供新鲜的石灰石浆液。
吸收塔功能组控制石灰石浆液加入吸收塔。
本期工程设1个石灰石浆液箱，布置在两个吸收塔之间、石灰石粉仓之下。
石灰石粉仓容积650立方米，满足全负荷3天使用量。
石灰石浆液箱的总容积为154m3，其有效容积可以满足两机组脱硫装置满负荷运行时6小时的需要量，石灰石浆液由石灰石供浆泵输送至吸收塔参与脱硫反应。
主要设备清单2、措施编制依据2．1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》2．2 《火电工程启动调试工作规定》2．3 《火电工程调整试运质量检验及评定标准》2．4 设备厂家提供的图纸、文件和资料2．5 设计文件及图纸4内蒙金山热电厂2х300MW机组烟气脱硫石灰石浆液制备系统调试措施2．6 调试大纲3、调试范围石灰石石料的输送、储存，石灰石浆液的磨制、浆液存储、供给。
4、组织和分工按照调试大纲执行；单体调试、分系统调试由总包方负责；调试质量由业主、监理把关。
5、调试前应具备的条件5.1 安装5.1.1机务部分结束，验收合格。
5.1.2电气安装结束，验收合格。
5.1.3仪表安装结束，验收合格。
5.2 单体调试完成，验收合格。
5.3 相关的消防、火灾报警系统投入使用。
6、调试项目和程序6.1调试内容及要求：- 石灰石浆液系统手动、气动、电动阀门调试；要求动作灵活可靠，信号正确稳定。
第一节石灰石储仓及附属设备一、石灰石储仓及附属设备系统概况石灰石储仓及附属设备系统主要包括石灰石上料设备和石灰石输送设备。
其主要设备有：（1）、石灰石卸料斗（2）、石灰石皮带输送机（含电磁除铁器）（3）、斗式提升机（4）、石灰石储仓（5）、皮带称重给料机就以上各设备作以下介绍：二、石灰石卸料2.1石灰石卸料：本厂所使用的石灰石，是通过卡车将直径小于20mm的石灰石块运到卸料站，并且排到地下卸料斗，在卸料斗的上部(地上)装设钢制栅格，防止直径大于20mm 的石灰石落入卸料斗，以保证系统安全，卸料斗仓设有两台抽尘风机。
石灰石通过卸料斗里的振动机落入石灰石皮带输送机。
2.2工作原理：卸料斗的下部装有电动振动机，通过设定的电流，振动机进行有规律性的振动，在卸料斗里的石灰石通过振动落入皮带输送机的头部。
三、石灰石皮带输送机（含电磁除铁器3.1石灰石皮带输送机石灰石通过卸料斗振动给料机落入皮带输送机头部。
皮带输送机由电机驱动,石灰石在转动的皮带上，经过金属分离器，然后送至斗式提升机的下部。
皮带机带有跑偏报警装置,防止皮带跑偏3.2电磁除铁器3.2.1用途及工作原理：本电磁除铁器通过挂钩挂悬挂在皮带输送机头部的链条上，电磁除铁器为人工控制卸料，该设备配有带可调挂钩的三条链条，能很方便的调整架设高度和安装高度，其工作原理是通过电产生的强大磁力将混杂在料中的铁件清除，使原料品位显著提高，并能有效地防止研磨机、破碎机等机械设备的损伤，保证皮带输送机的正常去铁磁性杂质。
3.2.2结构及使用特点电磁除铁器为圆形结构，磁极底部为一半球状磁场，透磁深度深，适合料层较厚的场合除铁，整个除铁器的线圈都被密封在一个封闭容器中且制造过程中经真空干燥特殊工艺处理。
故能有效地防止粉尘和有害气体对线圈的侵蚀，对环境和气候的适应性强，使用寿命长。
四、斗式提升机4.1简介石灰石通过皮带输送机落入斗式提升机的底部，通过斗式提升机板链把石灰石灰送到石灰石储存仓里。
石灰石浆液制备系统及设备概述引言石灰石浆液是一种常用的水处理药剂，用于调节水的酸碱度和硬度，去除水中的某些污染物，并提高水的澄清度。
本文将介绍石灰石浆液制备系统及设备的概述，包括系统组成、设备原理、操作流程和常见问题解决方法。
系统组成石灰石浆液制备系统主要由以下几个组成部分组成：1.石灰石仓：用于存储石灰石固体原料，具有一定的容量和防潮措施，保证石灰石的质量。
2.石灰石破碎设备：将石灰石块破碎成适合制备浆液的粉末状。
3.水箱：用于储存和供给制备石灰石浆液所需的清水。
4.石灰石浆液制备设备：主要由混合槽、搅拌器和投加器组成，用于将石灰石粉末与水充分混合并制备成石灰石浆液。
5.控制系统：包括仪表、控制阀和自动控制装置，用于监测和控制制备过程的各个参数，如浓度、PH值等。
设备原理石灰石浆液制备设备主要基于以下原理进行操作：1.石灰石浆液的制备主要是将石灰石粉末与水进行混合搅拌。
搅拌能够使石灰石粉末均匀分布在水中，并保证反应的充分进行。
2.石灰石与水反应生成氢氧化钙的化学反应是一个放热反应，搅拌可以帮助散热，保证制备过程的安全性。
3.控制投加速度和混合时间，可以控制石灰石浆液的浓度和PH值，从而满足不同水处理需求。
操作流程石灰石浆液制备的基本操作流程如下：1.将石灰石块从石灰石仓中取出，通过石灰石破碎设备将其破碎成粉末状。
2.打开水箱进水阀，将清水注入水箱中。
3.打开石灰石浆液制备设备的投加阀，将一定比例的石灰石粉末投入混合槽中。
4.打开搅拌器，开始搅拌石灰石粉末和水。
搅拌时间根据水处理需求和石灰石粉末的性质进行调整。
5.监测石灰石浆液的浓度和PH值，根据需要进行调整，可以通过控制投加速度和混合时间来实现。
6.制备完成后，关闭投加阀和搅拌器，将制备好的石灰石浆液输送到需要处理的水体中。
常见问题解决方法在石灰石浆液制备过程中，可能会遇到一些常见问题，下面是一些解决方法：1.石灰石浆液浓度不稳定：可以调整石灰石粉末的投加速度和混合时间来控制浓度，同时检查设备和管道是否有堵塞或损坏情况。
电厂脱硫培训—石灰石浆液制备系统2台炉（1#、2#炉）公用石灰石粉贮存和浆液制备给料系统。
两台脱硫机组同时运行时石灰石浆液最大耗量为
46t/h（设计煤种，BMCR工况）。
从石灰石制粉厂用汽车向FGD装置提供石灰石粉,石灰石粉卸在石灰石粉贮仓，石灰石粉贮仓容积按满足2×
2250t/h锅炉BMCR工况下4天所需石灰石量。
石灰石粉经螺旋给料机进入石灰石浆液罐（容量是设计煤种，BMCR工况6小时所需石灰石浆液量），与滤液或工业水经搅拌器搅拌后，由石灰石浆液泵打入到循环泵吸口，进入脱硫塔进行脱硫反应。
（1）石灰石粉贮仓（2座）
容量：628×2 m3
尺寸：Φ8.5m×11.0m（圆柱高度） (单座)
（2）石灰石粉给料机（2台）
给料量：流量25.0t/h
（3）石灰石浆液罐（1座）
容量：230 m3
尺寸：Φ7.0m×7.2m
（4）石灰石浆液泵（3台，2运1备）
石灰石浆液泵：流量40m3/h，扬程20m。
1。
第四讲石灰石卸料和制浆系统1、吸收剂制备系统工艺流程简述五台吸收塔共设一套石灰石浆液制备系统。
石灰石的组成为：检测项目符号单位数据备注哈氏可磨指数HGI 46水分M % 0.08灼烧减量L.O.I % 43.33二氧化硅SiO2 % 0.41三氧化二铝Al2O3 % 0.36三氧化二铁Fe2O3% 0.29石灰石块（粒径≤20mm）由自卸卡车直接卸入地下料斗，经振动给料器、皮带输送机（带有金属分离器）、斗式提升机送至石灰石仓内，再由振动给料机、计量皮带给料机送到湿式球磨机内加水湿磨制成粗浆液送至石灰石浆液循环箱中，粗浆液由石灰石浆液循环泵输送到石灰石浆液旋流站进行粗细颗粒的分离，将石灰石浆液分成底流和溢流两部分。
粗颗粒存在于底流中回湿式球磨机再循环磨制满足粒度要求(325目90%通过)。
细颗粒存在于溢流中为成品石灰石浆液，粒度满足粒度要求(325目90%通过)，含固量约30%。
成品石灰石浆液自流并储存于石灰石浆液箱中，然后经石灰石浆液泵送至1、2号、3号、4号、五号机组FGD装置的吸收塔中。
为使石灰石浆液混合均匀、防止沉淀，在石灰石浆液箱和石灰石浆液循环箱内装设浆液搅拌器。
系统设置两台湿式球磨机及石灰石浆液旋流站。
每台球磨机的额定出力按五台锅炉75%BMCR工况时)的浆液耗量设计。
设置一个卸料斗及配套的除尘通风系统、两套皮带输送机设备（带有金属分离器）和斗式提升机，将石灰石块送入石灰石仓。
石灰石仓的有效容积可以满足5台吸收塔在75%BMCR工况运行3天的石灰石耗量要求。
石灰石仓设计两个出料口分别供给每台湿式球磨机，每台湿式球磨机入口的计量皮带给料机具有称重功能。
设置一个石灰石浆液箱、每台吸收塔设两台石灰石浆液泵，一台运行，一台备用。
吸收塔内石灰石浆液的添加量根据FGD( 进、出口烟气的)SO2浓度、烟气量及吸收塔循环浆液中的PH值进行调节。
石灰石制浆系统用水由工艺水泵出口母管供给。
2、石灰石研磨和浆液制备系统设备（1）石灰石卸料斗（2）振动给料器（3）皮带输送机（4）斗式提升机（5）石灰石贮仓（6）振动给料器（7）计量皮带给料机（8）湿式球磨机（9）石灰石浆液箱（10）3#\4#号吸收塔石灰石浆液泵3. 石灰石浆液制备和给料系统运行控制说明石灰石系统主要包括两个部分：第一个为石灰石处理和研磨系统，包括石灰石卸料斗、振动给料器、皮带输送机、斗式提升机、金属分离器、石灰石贮仓、变频调速的振动给料机、计量皮带输送机、湿式球磨机及其辅助系统、石灰石浆液循环箱、石灰石浆液循环泵、石灰石旋流站等组成。

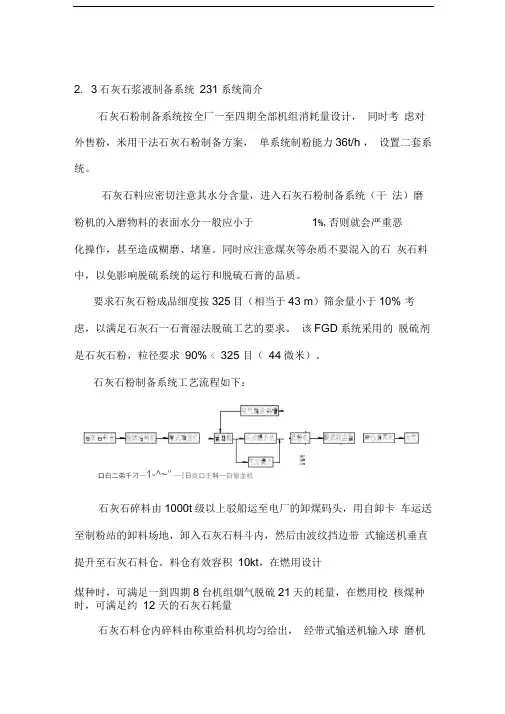

2. 3石灰石浆液制备系统231系统简介石灰石粉制备系统按全厂一至四期全部机组消耗量设计，同时考虑对外售粉，米用干法石灰石粉制备方案，单系统制粉能力36t/h ，设置二套系统。
石灰石料应密切注意其水分含量，进入石灰石粉制备系统（干法）磨粉机的入磨物料的表面水分一般应小于1%,否则就会严重恶化操作，甚至造成糊磨、堵塞。
同时应注意煤灰等杂质不要混入的石灰石料中，以免影响脱硫系统的运行和脱硫石膏的品质。
要求石灰石粉成品细度按325目（相当于43 m）筛余量小于10% 考虑，以满足石灰石一石膏湿法脱硫工艺的要求。
该FGD系统采用的脱硫剂是石灰石粉，粒径要求90% < 325 目（44微米）。
石灰石粉制备系统工艺流程如下：口白二弟千刁—1-^~" —|日棗口壬科—自愉龙机石灰石碎料由1000t级以上驳船运至电厂的卸煤码头，用自卸卡车运送至制粉站的卸料场地，卸入石灰石料斗内，然后由波纹挡边带式输送机垂直提升至石灰石料仓。
料仓有效容积10kt，在燃用设计煤种时，可满足一到四期8台机组烟气脱硫21天的耗量，在燃用校核煤种时，可满足约12 天的石灰石耗量石灰石料仓内碎料由称重给料机均匀给出，经带式输送机输入球磨机进行磨粉，粉料出磨后经斗式提升机提升后给入选粉机分离（部分细料经气力提升进入组合式选粉机分离），分选后的粗粉由空气输送斜槽送回球磨机内再磨，选粉机的含尘空气经袋式收尘器后排入大气，而选粉机选出的和被袋式收尘器收集的合格细粉，经波状挡边带式输送机输送至石灰石粉仓贮存。
每个制粉车间设一个石灰石粉仓，共两座。
每个石灰石粉仓的容量为2800t ，在燃用设计煤种时，可满足一到四期8 台机组烟气脱硫12 天的耗量，在燃用校核煤种时，可满足约6 天的石灰石耗量。
石灰石浆液制备系统如下：成品粉经仓底给料机排出，给入制浆池制浆，浆池内石灰石粉与工艺水混合至密度为1230kg/m3（含固量30%）。
这样制成的石灰石浆液用泵打到脱硫塔，根据烟气负荷、脱硫塔烟气入口的SO2 浓度和pH 值来控制喷入吸收塔的浆液量，剩余部分返回制浆。
2．3石灰石浆液制备系统2.3.1系统简介石灰石粉制备系统按全厂一至四期全部机组消耗量设计，同时考虑对外售粉，采用干法石灰石粉制备方案，单系统制粉能力36t/h，设置二套系统。
石灰石料应密切注意其水分含量，进入石灰石粉制备系统（干法）磨粉机的入磨物料的表面水分一般应小于1％，否则就会严重恶化操作，甚至造成糊磨、堵塞。
同时应注意煤灰等杂质不要混入的石灰石料中，以免影响脱硫系统的运行和脱硫石膏的品质。
要求石灰石粉成品细度按325目（相当于43μm）筛余量小于10%考虑，以满足石灰石—石膏湿法脱硫工艺的要求。
该FGD系统采用的式输送机垂直提升至石灰石料仓。
料仓有效容积10kt，在燃用设计煤种时，可满足一到四期8台机组烟气脱硫21天的耗量，在燃用校核煤种时，可满足约12天的石灰石耗量。
石灰石料仓内碎料由称重给料机均匀给出，经带式输送机输入球磨机进行磨粉，粉料出磨后经斗式提升机提升后给入选粉机分离（部分细料经气力提升进入组合式选粉机分离），分选后的粗粉由空气输送斜槽送回球磨机内再磨，选粉机的含尘空气经袋式收尘器后排入大气，而选粉机选出的和被袋式收尘器收集的合格细粉，经波状挡边带式输送机输送至石灰石粉仓贮存。
每个制粉车间设一个石灰石粉仓，共两座。
每个石灰石粉仓的容量为2800t，在燃用设计煤种时，可满足一到四期8台机组烟气脱硫12天的耗量，在燃用校核煤种时，可满足约6天的石灰石耗量。
石灰石浆液制备系统如下：成品粉经仓底给料机排出，给入制浆池制浆，浆池内石灰石粉与工艺水混合至密度为1230kg/m3(含固量30％)。
这样制成的石灰石浆液用泵打到脱硫塔，根据烟气负荷、脱硫塔烟气入口的SO2浓度和pH 值来控制喷入吸收塔的浆液量，剩余部分返回制浆。
为了防止结块和堵塞, 要使浆液不断地流动循环。
太仓一期、二期考虑在粉仓下制浆再泵送到一、二期的吸收塔内。
考虑到三期、四期距离目前的制粉站较远，将来可考虑粉罐车或气力输送的方式将粉站生产的粉送到三、四期的脱硫场地后再制浆。
第一节石灰石储仓及附属设备一、石灰石储仓及附属设备系统概况石灰石储仓及附属设备系统主要包括石灰石上料设备和石灰石输送设备。
其主要设备有：（1）、石灰石卸料斗（2）、石灰石皮带输送机（含电磁除铁器）（3）、斗式提升机（4）、石灰石储仓（5）、皮带称重给料机就以上各设备作以下介绍：二、石灰石卸料2.1石灰石卸料：本厂所使用的石灰石，是通过卡车将直径小于20mm的石灰石块运到卸料站，并且排到地下卸料斗，在卸料斗的上部(地上)装设钢制栅格，防止直径大于20mm 的石灰石落入卸料斗，以保证系统安全，卸料斗仓设有两台抽尘风机。
石灰石通过卸料斗里的振动机落入石灰石皮带输送机。
2.2工作原理：卸料斗的下部装有电动振动机，通过设定的电流，振动机进行有规律性的振动，在卸料斗里的石灰石通过振动落入皮带输送机的头部。
三、石灰石皮带输送机（含电磁除铁器3.1石灰石皮带输送机石灰石通过卸料斗振动给料机落入皮带输送机头部。
皮带输送机由电机驱动,石灰石在转动的皮带上，经过金属分离器，然后送至斗式提升机的下部。
皮带机带有跑偏报警装置,防止皮带跑偏3.2电磁除铁器3.2.1用途及工作原理：本电磁除铁器通过挂钩挂悬挂在皮带输送机头部的链条上，电磁除铁器为人工控制卸料，该设备配有带可调挂钩的三条链条，能很方便的调整架设高度和安装高度，其工作原理是通过电产生的强大磁力将混杂在料中的铁件清除，使原料品位显著提高，并能有效地防止研磨机、破碎机等机械设备的损伤，保证皮带输送机的正常去铁磁性杂质。
3.2.2结构及使用特点电磁除铁器为圆形结构，磁极底部为一半球状磁场，透磁深度深，适合料层较厚的场合除铁，整个除铁器的线圈都被密封在一个封闭容器中且制造过程中经真空干燥特殊工艺处理。
故能有效地防止粉尘和有害气体对线圈的侵蚀，对环境和气候的适应性强，使用寿命长。
四、斗式提升机4.1简介石灰石通过皮带输送机落入斗式提升机的底部，通过斗式提升机板链把石灰石灰送到石灰石储存仓里。
