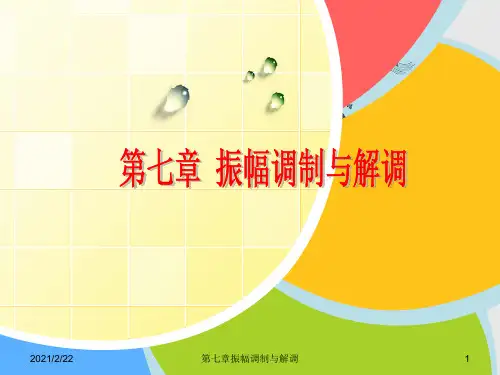

第七章振幅调制与解调

振幅调制与解调实验报告简介本实验旨在研究和探索振幅调制与解调的基本原理和实现方法。

通过实际操作和测量，深入理解振幅调制与解调的过程，以及其在通信领域的应用。

实验设备和表格实验设备•信号发生器•示波器•振幅调制解调实验箱•小型音频功放•双踪示波器实验表格时间调制信号(s1)载波信号(c1)调制信号频率载波信号频率调制指数调制方式解调方式解调结果1 5V 10V 1kHz 10kHz 0.5 AM 整波 2.5V2 2V 8V 500Hz 5kHz 0.2 AM 整波1V3 3V 6V 500Hz 10kHz 0.3 AM 整波 1.8V实验步骤1.将信号发生器的输出接入振幅调制解调实验箱的输入端口，设定调制信号的频率和振幅。

2.将示波器的探头连接到实验箱的一个测试点，另一个探头连接到振幅调制解调实验箱的输出端口。

3.调节示波器的水平和垂直位置以观察到输入信号和输出信号。

4.将调制信号的频率和振幅设定为实验表格中的数值，并选择合适的调制方式。

5.调节示波器的水平和垂直位置以观察到调制后的信号。

6.将解调方式设定为实验表格中指定的方式，并调节解调电路的参数。

7.观察示波器上的解调结果，并记录在实验表格中。

实验结果分析调制信号和载波信号在实验中，我们选择不同的调制信号和载波信号的频率、振幅和调制指数进行实验。

根据实验表格的记录，我们可以观察到以下结果： 1. 调制信号的振幅较大时，调制后的信号振幅也较大，反之亦然。

2. 调制信号的频率与载波信号的频率不同时，调制后的信号会产生上下变频的现象。

3. 调制指数的变化会影响到调制信号的振幅变化程度。

解调结果根据实验表格的记录，我们可以观察到解调结果的变化。

通过对比解调结果和调制信号，可以得出以下结论： 1. 整波解调方式可以较好地还原原始调制信号的振幅变化。

2. 解调结果的波形会随着解调方式和参数的变化而变化，选择合适的解调方式和调节参数能够得到较好的解调效果。

实验七振幅键控(ASK)调制与解调一、概述为使数字信号在带通信道中传输，必须对数字信号进行调制。

在幅移键控中，载波幅度是随着调制信号而变化的。

最简单的形式是载波在二进制调制信号1或0控制下通或断，这种二进制幅度键控方式称为通－断键控（OOK）。

本实验采用这种方式。

二、实验原理1.调制部分：二进制幅度键控的调制器可用一个相乘器来实现。

对于OOK信号，相乘器则可以用一个开关电路来代替。

调制信号为1时，开关电路导通，为0时切断。

OOK信号表达式：s OOK(t) = a(n)A cos(c t)式中：A －载波幅度，c－载波频率，a(n)－二进制数字信号原理框图基带信号a(n) 已调信号s OOK(t)c2.解调部分：解调有相干和非相干两种。

非相干系统设备简单，但在信噪比较小时，相干系统的性能优于非相干系统。

这里采用相干解调。

原理框图低通滤波(t) 解调信号â（n）OOK载波Acos(ωc t)三、实验步骤1.根据ASK调制与解调原理，用Systemview软件建立一个仿真电路，如下图所示：2.元件参数配制Token 0,5：基带信号-PN码序列（频率=10Hz，电平=2，幅度=1V，偏移=1V）Token 1,22：乘法器Token 2, 7,23：载波-正弦波发生器（频率=50Hz，幅度=1V，相位=0deg）Token 14,26：模拟低通滤波器（截止频率=10Hz，阶数=3）Token 15,27：抽样保持器Token 16,28：脉冲（频率=10Hz，幅度=1V，脉宽=0.05s）Token 12,24：比较器（真值=1V，假值=-1V）Token 17,29：门限值（幅度=0.1V）其它为观察点-分析窗3.运行时间设置：采样点数=2048，采样频率=1000Hz4.运行系统：运行该系统后，转到分析窗观察的波形。

5.功率谱：在分析窗绘出该系统调制后的功率谱。

四、实验报告1．观察并记录实验波形：Token 4-基带信号波形，Token 33-调制波形，Token 18-解调波形，并与理论参考波形相比较。

实验七振幅键控（ASK）调制与解调实验一、实验目的1、掌握用键控法产生ASK 信号的方法。

2、掌握ASK 非相干解调的原理。

二、实验内容1、观察ASK 调制信号波形2、观察ASK 解调信号波形。

三、实验器材1、信号源模块一块2、③号模块一块3、④号模块一块4、⑦号模块一块5、20M 双踪示波器一台6、连接线若干四、基本原理调制信号为二进制序列时的数字频带调制称为二进制数字调制。

由于被调载波有幅度、频率、相位三个独立的可控参量，当用二进制信号分别调制这三种参量时，就形成了二进制振幅键控(2ASK)、二进制移频键控（2FSK）、二进制移相键控(2PSK)三种最基本的数字频带调制信号，而每种调制信号的受控参量只有两种离散变换状态。

1、2ASK 调制原理。

在振幅键控中载波幅度是随着基带信号的变化而变化的。

使载波在二进制基带信号1 或0 的控制下通或断，即用载波幅度的有或无来代表信号中的“1”或“0”，这样就可以得到2ASK 信号，这种二进制振幅键控方式称为通—断键控（OOK）。

2ASK 信号典型的时域波形如图9-1 所示，其时域数学表达式为：S2 ASK (t) = a n ⋅ A cosωc t（9-1）式中，A 为未调载波幅度， c 为载波角频率，a n 为符合下列关系的二进制序列的第n 个码元。

图9-1 2ASK 信号的典型时域波形2ASK 信号的产生方法比较简单。

首先，因2ASK 信号的特征是对载波的“通－断键控”，用一个模拟开关作为调制载波的输出通/断控制门，由二进制序列S(t) 控制门的通断，S (t) ＝1 时开关导通；S(t) ＝0 时开关截止，这种调制方式称为通－断键控法。

其次，2ASK 信号可视为S(t)与载波的乘积，故用模拟乘法器实现2ASK 调制也是很容易想到的另一种方式，称其为乘积法。

2、2ASK 解调原理。

2ASK 解调有非相干解调（包络检波法）和相干解调（同步检测法）两种方法。

振幅调制与解调实验报告一、实验目的二、实验原理1. 振幅调制原理2. 振幅解调原理三、实验器材与仪器1. 实验器材2. 实验仪器四、实验步骤1. 振幅调制步骤2. 振幅解调步骤五、实验结果与分析1. 振幅调制结果及分析2. 振幅解调结果及分析六、实验心得体会一、实验目的本次振幅调制与解调实验的主要目的是了解振幅调制与解调的基本原理，掌握振幅调制和解调的方法，进一步加深对通信原理的认识。

二、实验原理1. 振幅调制原理振幅调制是指将模拟信号的振幅变化转换成载波信号的振幅变化。

在振幅调制中，被传输信息信号称为基带信号，载波信号称为高频信号。

通过将基带信号与高频载波进行线性叠加，即可得到一个新的复合波形，其包含了被传输信息和高频载波两部分内容。

2. 振幅解调原理振幅解调是指将调制信号中的信息信号从高频载波中分离出来的过程。

在振幅解调中，需要使用一个解调器，它会将接收到的带有信息信号的复合波形进行处理，将其分离为基带信号和高频载波两部分。

三、实验器材与仪器1. 实验器材本次实验所需要使用的器材主要包括：（1）信号发生器；（2）示波器；（3）电阻箱。

2. 实验仪器本次实验所需要使用的仪器主要包括：（1）振幅调制解调实验箱；（2）万用表。

四、实验步骤1. 振幅调制步骤（1）连接好各个设备，并打开电源。

（2）设置信号发生器输出正弦波，并通过电阻箱设置合适的基带信号电平。

（3）设置振幅调制解调实验箱，将信号发生器和示波器分别连接到相应的接口上。

（4）通过示波器观察振幅调制后的波形，并记录下相关数据。

2. 振幅解调步骤（1）连接好各个设备，并打开电源。

（2）设置振幅调制解调实验箱，将信号发生器和示波器分别连接到相应的接口上。

（3）通过示波器观察振幅调制后的波形，并记录下相关数据。

（4）将解调器与示波器相连，并通过万用表测量解调输出电压。

五、实验结果与分析1. 振幅调制结果及分析在进行振幅调制实验时，我们可以通过观察示波器上的波形来验证振幅调制是否成功。

《高频电子线路》振幅调制与解调实验报告课程名称：高频电子线路实验类型：设计型实验项目名称：振幅调制与解调一、实验目的和要求通过实验，学习振幅调制与解调的工作原理、电路组成和调试方法，学习用差分对电路实现AM调制和包络检波电路的设计方法，利用Multisim仿真软件进行仿真分析实验。

二、实验内容和原理1、实验原理幅度调制就是载波的振幅(包络)受调制信号的控制作周期性的变化。

变化的周期与调制信号周期相同。

即振幅变化与调制信号的振幅成正比。

通常称高频信号为载波信号。

调幅波的解调是调幅的逆过程，即从调幅信号中取出调制信号，通常称之为检波。

调幅波解调方法主要有二极管峰值包络检波器，同步检波器。

2、实验内容（1）设计单差对管实现AM调幅信号电路图。

（2）在电路中双端输入频率为1MHz的载波信号，单端输入频率为10kHz的调制信号，模拟仿真产生AM信号，并用双踪示波器观察调制信号和AM信号波形。

（3）用频谱分析仪测试AM信号的频谱，并进行理论分析对比。

（4）对AM信号采用包络检波，设计检波电路，仿真分析，用双踪示波器观察检波后的调制信号波形。

（5）混频实验仿真分析。

三、主要仪器设备计算机、Multisim仿真软件、双踪示波器、函数发生器、频谱分析仪、直流电源。

四、操作方法与实验步骤及实验数据记录和处理1、设计单差对管实现AM调幅信号电路图2、在电路中Q1和Q2的基极双端接入函数发生器，函数发生器的频率设为1MHz，幅度设为10Vp。
