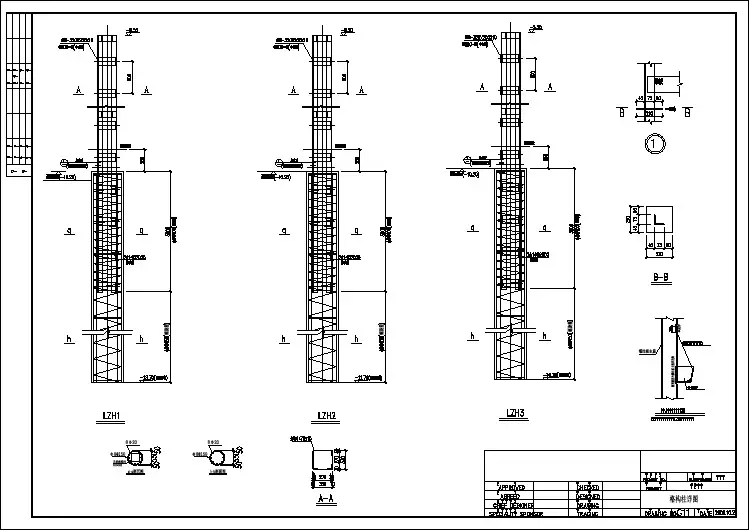

基坑支护钻孔灌注桩及格构柱结构配筋图

基坑围护结构施工钻孔灌注桩加水泥土拌和桩钻孔灌注桩施工顺序示意图见图6-2。

钻孔采用GPS-10型回转钻机，根据本合同段地区的地质特点，采用湿式泥浆护壁，泥浆正一、工艺流程钻孔灌注桩施工工艺流程见图6-4。

图6-4 钻孔灌注桩施工工艺流程图二、工艺要点1、施工准备桩基施工前，清除桩基位置上的杂物，整平场地，确认地下管线处理完毕，使机械能顺利进场，且施工中钻机保持稳定。

采用全站仪、经纬仪测定桩孔位置，并埋设孔位护桩。

2、泥浆制备正循环成孔的泥浆系统由泥浆池、沉淀池、循环槽、泥浆泵等设施设备组成，为最大限度减少对环境的影响，利用集装箱制作活动泥浆池，选用优质膨润土造浆，并投放一定量的Na2CO3，以降低地下水酸性腐蚀的影响，泥浆比重控制在1.1~1.3范围。

试验泥浆的全部性能指标，并在钻进中定期检验泥浆比重、粘度、含砂率、胶体率等，填写泥浆试验记录表。

泥浆循环使用，废弃泥浆沉淀后运至业主指定的位置进行处理。

钻孔用泥浆技术指标见表6-1。

泥浆技术指标表表6-13、埋设护筒孔口护筒采用4~6mm厚钢板制作，内径比桩径大10cm。

采用人工开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间用粘土填满、夯实，严防地表水顺该处渗入。

顶部高出施工地面30cm~40cm，护筒底埋入原土深度在20cm以上。

护筒埋设竖直准确，护筒中心与桩位中心偏差小于20m，护筒竖向的倾斜度不大于1%。

4、成孔试验施工时先在不同区段进行成孔试验，根据地质条件、钻机性能等选择合理的泥浆配置、各阶段的进尺速度、清孔方式与时间等钻进参数。

获取较为详细的地质条件参数和可靠的钻孔参数，并根据获得的技术数据及时修正钻孔参数，以保证钻孔质量。

5、成孔(1)、钻孔钻机就位时用方木垫平，钻机定位要准确、水平、稳定，将钻头中心线对准桩孔中心，钻机回转盘中心与护筒中心,差控制在2cm以内。

钻孔过程中，孔内严格保持泥浆稠度适当、水位稳定，及时添加泥浆，以维持孔内水头差，防止坍孔。
