材料热膨胀系数测定

热膨胀系数实验报告篇一：热膨胀系数测定实验报告数据处理由，得α（50-200C）o 其中n1=，L=72mm；解得：α（50-200C）/Coo相变起始温度T0=283C，o相变终止温度T1=295C。

篇二：物理金属线膨胀系数测量实验报告实验（七）项目名称：金属线膨胀系数测量实验一、实验目的1、学习测量金属线膨胀系数的一种方法。

2、学会使用千分表。

二、实验原理材料的线膨胀是材料受热膨胀时，在一维方向的伸长。

线胀系数是选用材料的一项重要指标。

特别是研制新材料，少不了要对材料线胀系数做测定。

固体受热后其长度的增加称为线膨胀。

经验表明，在一定的温度范围内，原长为L的物体，受热后其伸长量?L与其温度的增加量?t近似成正比，与原长L 亦成正比，即：?LL??t （1）式中的比例系数?称为固体的线膨胀系数（简称线胀系数）。

大量实验表明，不同材料的线胀系数不同，塑料的线胀系数最大，金属次之，殷钢、熔融石英的线胀系数很小。

殷钢和石英的这一特性在精密测量仪器中有较多的应用。

实验还发现，同一材料在不同温度区域，其线胀系数不一定相同。

某些合金，在金相组织发生变化的温度附近，同时会出现线胀量的突变。

另外还发现线膨胀系数与材料纯度有关，某些材料掺杂后，线膨胀系数变化很大。

因此测定线胀系数也是了解材料特性的一种手段。

但是，在温度变化不大的范围内，线胀系数仍可认为是一常量。

为测量线胀系数，我们将材料做成条状或杆状。

由（1）式可知，测量出时杆长L、受热后温度从t1升高到t2时的伸长量?L和受热前后的温度升高量?t，则该材料在温度区域的线胀系数为：???L（2）其物理意义是固体材料在温度区域内，温度每升高一度时材料的相对伸长量，其单位为。

测量线胀系数的主要问题是如何测伸长量?L。

我们先粗估算一下?L的大小，若L?250mm,温度变化t2?t1?100C，金属的?数量级为?10?5?1，则估算出?1?LL??t?。

对于这么微小的伸长量，用普通量具如钢尺或游标卡尺是测不准的。

材料热膨胀系数的测定物体的体积或长度随着温度的升高而增大的现象称为热膨胀。

热膨胀系数是材料的主要物理性质之一，它是衡量材料的热稳定性好坏的一个重要指标。

目前，测定材料线膨胀系数的方法很多，有示差法（或称“石英膨胀计法”）、双线法、光干涉法、重量温度计法等。

在所有这些测试方法中，以示差法具有广泛的实用意义。

国内外示差法所采用的测试仪器很多，有分立式膨胀仪和卧式膨胀仪两种。

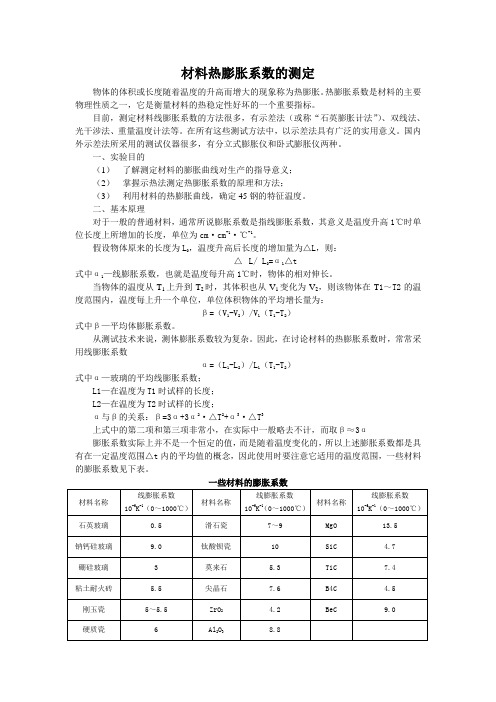

一、实验目的（1）了解测定材料的膨胀曲线对生产的指导意义；（2）掌握示热法测定热膨胀系数的原理和方法；（3）利用材料的热膨胀曲线，确定45钢的特征温度。

二、基本原理对于一般的普通材料，通常所说膨胀系数是指线膨胀系数，其意义是温度升高1℃时单位长度上所增加的长度，单位为cm·cm-1·℃-1。

假设物体原来的长度为L0，温度升高后长度的增加量为△L，则：△L/ L0=α1△t式中α1—线膨胀系数，也就是温度每升高1℃时，物体的相对伸长。

当物体的温度从T1上升到T2时，其体积也从V1变化为V2，则该物体在T1～T2的温度范围内，温度每上升一个单位，单位体积物体的平均增长量为：β=（V1-V2）/V1（T1-T2）式中β—平均体膨胀系数。

从测试技术来说，测体膨胀系数较为复杂。

因此，在讨论材料的热膨胀系数时，常常采用线膨胀系数α=（L1-L2）/L1（T1-T2）式中α—玻璃的平均线膨胀系数；L1—在温度为T1时试样的长度；L2—在温度为T2时试样的长度；α与β的关系：β=3α+3α2·△T2+α3·△T3上式中的第二项和第三项非常小，在实际中一般略去不计，而取β≈3α膨胀系数实际上并不是一个恒定的值，而是随着温度变化的，所以上述膨胀系数都是具有在一定温度范围△t内的平均值的概念，因此使用时要注意它适用的温度范围，一些材料的膨胀系数见下表。

一些材料的膨胀系数示差法是基于采用热稳定性良好的材料石英玻璃（棒和管）在较高温度下，其线膨胀系数随温度而改变的性质很小，当温度升高时，石英玻璃与其中的待测试样与石英玻璃棒都会发生膨胀，但是待测试样的膨胀系数比石英玻璃管上同样长度部分的膨胀要大。

材料热膨胀系数的测定1. 实验目的1.1 掌握热机分析的基本原理、仪器结构和使用方法。

1.2 掌握热膨胀系数的概念以及测定方法。

2. 基本原理物体的体积或长度随着温度的升高而增大的现象称为热膨胀。

它是衡量材料的热稳定性好坏的一个重要指标。

目前，测定材料线膨胀系数的方法很多，有示差法（或称“石英膨胀计法”）、双线法、光于涉法、重量温度计法等。

在所有这些测试方法中，以示差法具有广泛的实用意义。

当物体的温度从T 1上升到T 2时，其体积也从V 1变化为V 2，则该物体在T 1一T 2的温度范围内，温度每上升一个单位。

单位体积物体的平均增长量为平均体膨胀系数。

从测试技术来说，测体膨胀系数较为复杂。

因此，在讨论材料的热膨胀系数时，常常采用线膨胀系数，其意义是温度升高1℃时单位长度上所增加的长度，单位为cm ·cm ·℃-1。

将试样装在装样管内用顶杆压住试样，顶杆与位移传感器接触，在加热炉中，通过精密温度控制仪按规定的升温速率加热试样到试验最终温度，并经位移传感器测量加热过程中试样的线膨胀情况．按下式计算由室温至试验温度的各温度间隔的线膨胀系数： 00001);(t t L L L t t --⨯=α 式中：0t —— 初始温度，℃；t —— 实际（恒定或变化）的试样温度，℃；0L ——受测玻璃试样，在温度为0t 时的长度，mm ；L ——温度为t 时的试样长度，mm 。

若标称初始温度0t 为20℃；因此平均线性热膨胀系数就应表示为);C 20(t ︒α。

膨胀系数实际上并不是一个恒定的值，而是随温度变化的，所以上述膨胀系数都是具有在一定温度范围内的平均值的概念，因此使用时要注意它适用的温度范围。

3. 仪器与试剂热机分析仪 XYW-500B有机玻璃直径4mm 长35mm4. 实验步骤（1）试样及其制备。

试样尺寸应为直径4mm，长35mm，试样端面应加工，使两端面平行，且平整，并保证其端面与试样主轴垂直。

热膨胀系数实验报告篇一：热膨胀系数测定实验报告数据处理由，得α（50-200C）o 其中n1=，L=72mm；解得：α（50-200C）/Coo相变起始温度T0=283C，o相变终止温度T1=295C。

篇二：物理金属线膨胀系数测量实验报告实验（七）项目名称：金属线膨胀系数测量实验一、实验目的1、学习测量金属线膨胀系数的一种方法。

2、学会使用千分表。

二、实验原理材料的线膨胀是材料受热膨胀时，在一维方向的伸长。

线胀系数是选用材料的一项重要指标。

特别是研制新材料，少不了要对材料线胀系数做测定。

固体受热后其长度的增加称为线膨胀。

经验表明，在一定的温度范围内，原长为L的物体，受热后其伸长量?L与其温度的增加量?t近似成正比，与原长L 亦成正比，即：?LL??t （1）式中的比例系数?称为固体的线膨胀系数（简称线胀系数）。

大量实验表明，不同材料的线胀系数不同，塑料的线胀系数最大，金属次之，殷钢、熔融石英的线胀系数很小。

殷钢和石英的这一特性在精密测量仪器中有较多的应用。

实验还发现，同一材料在不同温度区域，其线胀系数不一定相同。

某些合金，在金相组织发生变化的温度附近，同时会出现线胀量的突变。

另外还发现线膨胀系数与材料纯度有关，某些材料掺杂后，线膨胀系数变化很大。

因此测定线胀系数也是了解材料特性的一种手段。

但是，在温度变化不大的范围内，线胀系数仍可认为是一常量。

为测量线胀系数，我们将材料做成条状或杆状。

由（1）式可知，测量出时杆长L、受热后温度从t1升高到t2时的伸长量?L和受热前后的温度升高量?t，则该材料在温度区域的线胀系数为：???L（2）其物理意义是固体材料在温度区域内，温度每升高一度时材料的相对伸长量，其单位为。

测量线胀系数的主要问题是如何测伸长量?L。

我们先粗估算一下?L的大小，若L?250mm,温度变化t2?t1?100C，金属的?数量级为?10?5?1，则估算出?1?LL??t?。

对于这么微小的伸长量，用普通量具如钢尺或游标卡尺是测不准的。

热膨胀系数测定实验报告热膨胀系数测定实验报告引言：热膨胀系数是描述物体在温度变化下体积变化程度的物理量，对于工程设计和材料研究具有重要意义。

本实验旨在通过测定不同材料的热膨胀系数，探究不同材料的热膨胀性质，为实际应用提供参考。

实验目的：1. 了解热膨胀系数的概念和意义；2. 掌握测量热膨胀系数的方法和步骤；3. 比较不同材料的热膨胀性质。

实验器材：1. 热膨胀系数测量装置；2. 不同材料的试样：如铝、铜、钢等。

实验步骤：1. 将热膨胀系数测量装置调整到合适的工作状态；2. 将待测试样固定在测量装置上，保证试样的稳定性；3. 调整测量装置的温度控制系统，使其能够按照一定的温度变化范围进行测量；4. 记录试样在不同温度下的长度变化，并计算出热膨胀系数。

实验结果与分析：通过实验测量得到的试样在不同温度下的长度变化数据，可以计算得到不同材料的热膨胀系数。

通过对实验结果的分析，可以得出以下结论：1. 不同材料的热膨胀系数存在差异，反映了不同材料对温度变化的敏感程度；2. 金属材料的热膨胀系数一般较大，而非金属材料的热膨胀系数较小；3. 随着温度的升高，试样的热膨胀系数一般呈现递增趋势。

实验误差分析：在实验过程中，由于测量仪器的精度限制、试样的制备和固定等因素，可能会引入一定的误差。

为了减小误差的影响，可以采取以下措施：1. 选择合适的测量仪器，提高测量的精度；2. 重复测量，取平均值，减小随机误差；3. 注意试样的制备和固定，保证试样的稳定性。

实验应用：热膨胀系数的测定对于工程设计和材料研究具有重要意义。

在工程实践中，我们需要考虑材料的热膨胀性质，以避免由于温度变化引起的结构变形和破坏。

例如，在建筑物的设计中，需要考虑材料的热膨胀系数，以防止温度变化引起的裂缝和变形。

在材料研究中，热膨胀系数的测定可以帮助科学家了解材料的热力学性质，为材料的开发和应用提供参考。

结论：通过本实验的测量和分析，我们得出了不同材料的热膨胀系数存在差异，金属材料的热膨胀系数一般较大，而非金属材料的热膨胀系数较小。

实验十五材料线膨胀系数的测定——示差法概述物体的体积或长度随温度的升高而增大的现象称为热膨胀。

热膨胀系数是材料的主要物理性质之一，它是衡量材料的热稳定性好坏的一个重要指标。

在实际应用中，当两种不同的材料彼此焊接或熔接时，选择材料的热膨胀系数显得尤为重要，如玻璃仪器、陶瓷制品的焊接加工，都要求二种材料具备相近的膨胀系数。

在电真空工业和仪器制造工业中广泛地将非金属材料(玻璃、陶瓷)与各种金属焊接，也要求两者有相适应的热膨胀系数；如果选择材料的膨胀系数相差比较大，焊接时由于膨胀的速度不同，在焊接处产生应力，降低了材料的机械强度和气密性，严重时会导致焊接处脱落、炸裂、漏气或漏油。

如果层状物由两种材料迭置连接而成，则温度变化时，由于两种材料膨胀值不同，若仍连接在一起，体系中要采用一中间膨胀值，从而使一种材料中产生压应力而另一种材料中产生大小相等的张应力，恰当地利用这个特性，可以增加制品的强度。

因此，测定材料的热膨胀系数具有重要的意义。

目前，测定材料线膨胀系数的方法很多，有示差法(或称“石英膨胀计法”)、双线法、光干涉法、重量温度计法等。

在所有这些方法中，以示差法具有广泛的实用意义。

国内外示差法所采用的测试仪器很多，有分立式膨胀仪(如weiss立式膨胀仪)和卧式膨胀仪(如HTV型、UBD型、RPZ―1型晶体管式自动热膨胀仪)两种。

有工厂的定型产品，也有自制的石英膨胀计。

些外，双线法在生产中也是—种快速测量法。

本实验采用示差法。

一、实验目的1．了解测定材料的膨胀曲线对生产的指导意义；2．掌握示差法测定热膨胀系数的原理和方法，以及测试要点；3．利用材料的热膨胀曲线，确定玻璃材料的特征温度。

二、实验原理一般的普通材料，通常所说膨胀系数是指线膨胀系数，其意义是温度升高1℃时单位长度上所增加的长度，单位为厘米╱厘米·度。

假设物体原来的长度为L，温度升高后长度的增加量为∆L，它们之间存在如下关系：∆L╱L＝α1∆t （1）式中，α1称为线膨胀系数，也就是温度每升高1℃时，物体的相对伸长。

材料热膨胀系数测定材料的热膨胀系数是指材料在温度变化过程中，单位温度变化引起的长度、体积或密度的变化速率。

当物体处于不同温度下时，由于温度的变化会导致物体的尺寸变化，这在工程领域中是非常常见的现象。

例如，建筑物、桥梁、飞机和汽车等实际工程结构都面临着温度变化所引起的热膨胀问题。

如果不了解材料的热膨胀系数，就很难进行结构设计和工程施工，因此研究材料的热膨胀系数对于工程应用具有重要意义。

一、材料热膨胀系数测定方法1.线膨胀系数的测定：线膨胀系数是指单位长度的材料在温度变化下的长度变化。

常用的方法有：a)膨胀条法：该方法是将待测材料制成一条长条状，放置在一定长度的测量装置中，通过加热或降温，测量其长度变化来计算线膨胀系数。

b)光杠杆法：该方法利用光学原理测量材料的长度变化。

通过将射入材料的光束通过反射或折射，在材料加热或降温的过程中，测量光束的偏转角来反映材料的长度变化。

c)压电晶体法：该方法利用压电晶体的性质，通过在晶体的应力变化下，测量晶体上的电压变化从而计算线膨胀系数。

2.体膨胀系数的测定：体膨胀系数是指单位体积的材料在温度变化下的体积变化。

常用的方法有：a)定容法：该方法是将待测材料置于一个容器中，通过加热或降温，测量其体积的变化来计算体膨胀系数。

b)浮力法：该方法利用浸泡在液体中的待测材料，通过测量液体中的浮力随温度的变化，来计算体膨胀系数。

c)数字全息的投影干涉法：该方法通过在待测材料上投射一个数字全息，利用干涉条纹的变化来测量材料的体膨胀系数。

二、热膨胀系数的测量技术的应用领域1.建筑物结构设计：在建筑物的设计和施工中，需要考虑到材料的热膨胀系数。

例如，当建筑物处于高温季节时，材料会膨胀，如果没有合理的设计，可能导致建筑物的结构损坏。

2.桥梁工程：在桥梁工程中，不同材料的热膨胀系数可能不同，如果不考虑这种差异，桥梁可能会由于温度变化而产生应力集中，从而导致结构的破坏。

因此，了解不同材料的热膨胀系数对桥梁工程的结构设计非常重要。
