《机床电气控制技术》试卷及答案修订

机床电气控制技术机床电气控制技术试卷（练习题库）1、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。

（）2、在反接制动的控制线路中，必须采用时间为变化参量进行控制。

（）3、频敏变阻器的起动方式可以使起动平稳克服不必要的机械冲击。

（）4、现有三个按钮，欲使它们都能控制接触器KM通电，则它们的动合触点应串联接到KM的线圈电路中。

（）5、热继电器的额定电流就是触点的额定电流。

（）6、桥式起重机上由于采用了各种电气制动，因此可以不采用电磁抱闸进行机械制动。

（）7、交流电动机的控制线路可以采用交流操作或直流操作。

（）8、电动机采用制动措施的目的是为了迅速停车和安全保护。

（）9、任何一台桥式起重机都可以采用凸轮控制器进行控制。

（）10、星三角降压起动控制线路中起动电流是全压启动电流的1/3。

（）11、测速发电机在自动控制系统中常作为测速元件使用。

（）12、电磁转差离合器中，磁极的励磁绕组通入的是正弦交流电。

（）13、两个接触器的电压线圈可以串联在一起使用。

O14、热继电器可以用来作线路中的短路保护使用。

O15、C650车床在控制电路中实现了反接串电阻制动控制。

O16、中间继电器和接触器有何异同？在什么条件下可以用中间继电器来代替接触器？17、两个I1OV的交流接触器同时动作时，能否将其两个线圈串联接到220V 电路上?为什么？18、叙述“自锁”、“互锁”电路的定义。

19、机床的种类分为（）（）（）（）和（）等。

54、关于变频调速系统：（）55、关于单闭环无静差调速系统叙述O56、生产机械对调速系统要求的静态技术指标主要有OOO o57、关于交流电动机调速方法正确的是（）。

58、交流接触器铁心上安装短路环是为了（）。

59、说明转速负反馈系统出现“静差”的原因，并提出解决的方法？60、举例说明互锁（联锁）在继电器控制线路中的作用。

61、为什么说中间继电器有记忆功能？举例说明中间继电器在机床电气控制线路中的使用？62、什么是反接制动？试说明速度继电器在反接制动中应用？63、在电动机正反转控制线路中，为什么使用互锁？怎样使用双重联锁？64、三相交流电动机起动方式有哪几种？65、较大容量的电动机可以采用哪几种降压起动方式？66、三相交流电动机电气制动方式有哪几种？67、三菱FX系列P1C中的指令：ANKANB、ORB、1D、OR的含义是什么？68、电气控制系统中常用的保护环节有哪几种？69、液压传动系统有哪几部分组成？70、断路器都有那些保护？71、接触器的作用是什么？按其主触点通过的电流可分为哪两种？72、机床电气中主令电器要有哪几种？73、低压电器常用的灭弧方法有那些？74、中间继电器和接触器有何异同？在什么条件下可以用中间继电器来代替接触器？75、两个I1OV的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上？为什么？76、叙述“自锁”、“互锁”电路的定义。

机床电气控制课程考试题目（要求：答案用A4纸手写手绘，只写题号和答案，提交时间5月18日晚点名，过时不候！）一、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。

2、行程开关也称(限位)开关，可将(机械位移)信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

3、按钮常用于控制电路，(绿)色表示起动，(红)色表示停止。

4、熔断器是由(熔体和熔管)两部分组成的。

5、交流接触器是一种用来(频繁)接通或分断(主)电路的自动控制电器。

6、交流接触器共有(14)个触头，其中主触头为(6)个，辅助触头为(8)个。

7、反接制动时，当电机接近于(零)时，应及时(断开电源防止反转)。

8、双速电动机的定子绕组在低速时是(三角形)联结，高速时是(双星形)联结。

9、通常电压继电器(并)联在电路中，电流继电器(串)联在电路中。

10、在机床电气线路中异步电机常用的保护环节有(短路、过载、零压和欠压）。

11、电气原理图一般分为（主电路）和（辅助电路）两部分画出。

12、交流接触器的结构由（电磁机构）、（触头系统）、（灭弧装置）和其他部件组成。

13、电气控制系统图分为（电气原理图）、（电器元件布置图）和（电气安装接线图）三类。

14、三相异步电动机常用的电气制动方法有（能耗制动）和（反接制动）。

15、三相异步电动机常用的电气起动方法有（全压起动）和（减压起动）。

16、改变三相异步电动机旋转方向的方法是（对调任意两相）。

17、反接制动的优点是（制动迅速）18、能耗制动的优点是（制动准确、平稳、能量消耗小）19、分析控制电路的最基本方法是（查线读图法）20、主电路标号一般由（文字）和（数字）组成21、电磁结构是电磁式电器的（感测元件）元件22、触头的形式有（点接触、线接触、面接触）三种23、变极对数调速一般仅用于（笼型异步电动机）电动机24、辅助线路包括（控制回路、照明回路、信号回路、保护回路）等电路二、简答：1、电动机控制系统常用的保护环节有哪些？各用什么低压电器实现？短路保护使用熔断器和自动空气开关过载保护使用热继电器过电流保护使用过电流继电器零压和欠压保护使用自锁回路和欠电压继电器弱磁保护使用欠电流继电器断相保护使用断相保护热继电器、电压继电器、电流继电器、固态断相保护器电机智能综合保护智能综合保护装置2、电气原理图阅读的方法和步骤是什么？1、先机后电2、先主后辅3、化整为零4、集零为整、通观全局5、总结特点3、电气原理图中，说出QS、FU、KM、KS、SQ各代表什么电气元件，并画出各自的图形符号。

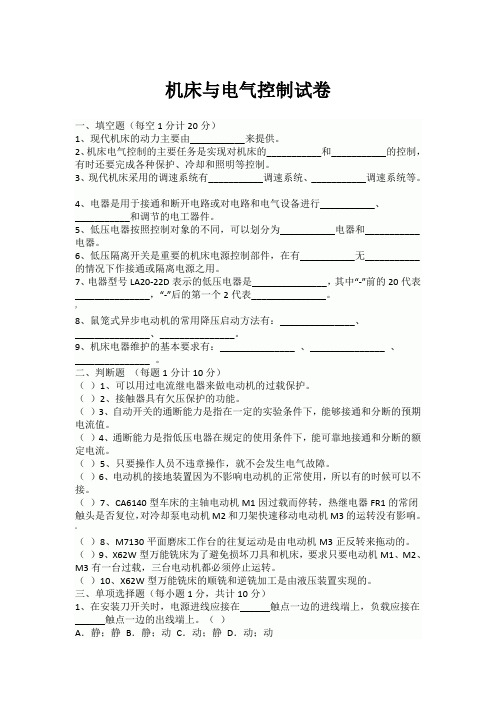

机床与电气控制试卷一、填空题（每空1分计20分）1、现代机床的动力主要由___________来提供。

2、机床电气控制的主要任务是实现对机床的___________和___________的控制，有时还要完成各种保护、冷却和照明等控制。

3、现代机床采用的调速系统有___________调速系统、___________调速系统等。

4、电器是用于接通和断开电路或对电路和电气设备进行___________、___________和调节的电工器件。

5、低压电器按照控制对象的不同，可以划分为___________电器和___________电器。

6、低压隔离开关是重要的机床电源控制部件，在有___________无___________的情况下作接通或隔离电源之用。

7、电器型号LA20-22D表示的低压电器是_______________，其中“-”前的20代表_______________，“-”后的第一个2代表_______________。

8、鼠笼式异步电动机的常用降压启动方法有：_______________、_______________、_______________。

9、机床电器维护的基本要求有：_______________ 、_______________ 、_______________ 。

二、判断题（每题1分计10分）（）1、可以用过电流继电器来做电动机的过载保护。

（）2、接触器具有欠压保护的功能。

（）3、自动开关的通断能力是指在一定的实验条件下，能够接通和分断的预期电流值。

（）4、通断能力是指低压电器在规定的使用条件下，能可靠地接通和分断的额定电流。

（）5、只要操作人员不违章操作，就不会发生电气故障。

（）6、电动机的接地装置因为不影响电动机的正常使用，所以有的时候可以不接。

（）7、CA6140型车床的主轴电动机M1因过载而停转，热继电器FR1的常闭触头是否复位，对冷却泵电动机M2和刀架快速移动电动机M3的运转没有影响。

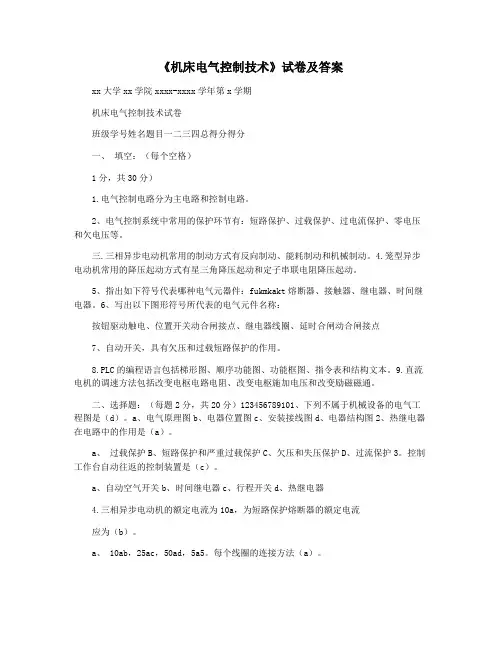

《机床电气控制技术》试卷及答案xx大学xx学院xxxx-xxxx学年第x学期机床电气控制技术试卷班级学号姓名题目一二三四总得分得分一、填空：（每个空格）1分，共30分）1.电气控制电路分为主电路和控制电路。

2、电气控制系统中常用的保护环节有：短路保护、过载保护、过电流保护、零电压和欠电压等。

三.三相异步电动机常用的制动方式有反向制动、能耗制动和机械制动。

4.笼型异步电动机常用的降压起动方式有星三角降压起动和定子串联电阻降压起动。

5、指出如下符号代表哪种电气元器件：fukmkakt熔断器、接触器、继电器、时间继电器。

6、写出以下图形符号所代表的电气元件名称：按钮驱动触电、位置开关动合闸接点、继电器线圈、延时合闸动合闸接点7、自动开关，具有欠压和过载短路保护的作用。

8.PLC的编程语言包括梯形图、顺序功能图、功能框图、指令表和结构文本。

9.直流电机的调速方法包括改变电枢电路电阻、改变电枢施加电压和改变励磁磁通。

二、选择题：（每题2分，共20分）123456789101、下列不属于机械设备的电气工程图是（d）。

a、电气原理图b、电器位置图c、安装接线图d、电器结构图2、热继电器在电路中的作用是（a）。

a、过载保护B、短路保护和严重过载保护C、欠压和失压保护D、过流保护3。

控制工作台自动往返的控制装置是（c）。

a、自动空气开关b、时间继电器c、行程开关d、热继电器4.三相异步电动机的额定电流为10a，为短路保护熔断器的额定电流应为（b）。

a、 10ab，25ac，50ad，5a5。

每个线圈的连接方法（a）。

a、只能并联b、只能串联c、根据需要可以并联或串联d、都不可以6、自动空气开关电磁脱扣器的保护作用是（b）。

a、过载保护b、短路保护c、失压保护d、过电流保护7、控制电动机反接制动的电器应是（c）。

a、电流继电器B、时间继电器C、速度继电器D热继电器8、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（b）。

一、选择题（25*1=25分）1.Z37摇臂钻床的摇臂升，降开始前，一定先使（ A ）松开。

A.立柱B.连锁装置C.主轴箱D.液压装置2.M7475B磨床在磨削加工时，流过电磁吸盘线圈YH的电流是（ C ）。

A.直流B.交流C.单向脉动电流D.锯齿形电流3.M7475B磨床电磁吸盘退磁时，YH中电流的频率等于（ B ）。

A.交流电源频率B.多谐振荡器的振荡频率C.交流电源频率的两倍D.零4.对于M7475B型磨床，工作台的移动采用（ B ）控制。

A.点动B.点动互锁C.自锁D.互锁5.Z37摇臂钻床的摇臂回转是靠（ B ）实现A.电机拖动B.人工拉转C.机械传动D.自动控制6.z37摇臂钻床零压继电器的功能是（ A ）。

A.失压保护B.零励磁保护C.短路保护D.过载保护7.X62W万能铣床前后进给正常，但左右不能进给，其故障范围是（ A ）A.主电路正常，控制电路故障B.主电路故障，控制电路正常C.主电路控制电路都有故障D.以上答案都不对8.X62W万能铣床工作台各个方向的限位保护是靠限位挡铁碰撞（ B ）完成的A.限位开关B.操作手柄C.限位开关或操作手柄D.报警器，提醒操作者9.X62W万能铣床左右进给手柄向右，工作台向右进给时，上下、前后进给手柄必须处于（ C ）A.上面B.后面C.零位D.任意位置10.M7475B磨床中的电磁吸盘在进行可调励磁时，下列晶体管起作用的是（ B ）A.V1B.V2C.V3D.V411.M7475B磨床电磁吸盘在进行不可调励磁时，流过YH的电流是（ C ）A.直流B.全波整流C.半波整流D.交流12.X62W万能铣床的进给操作手柄的功能是（ C ）。

A.只操纵电器B.只操纵机械C.操纵机械和电器D.操纵冲动开关13.铣床高速切削后，停车很费时间，故采用（ D ）制动A.电容B.再生C.电磁抱闸D.电磁离合器14.T610型卧式镗床主轴进给方式有快速进给、工作进给、点动进给、微调进给几种。

机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。

2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。

3、电流继电器的励磁线圈应串接于被测量电路。

4、中间继电器具有触点对数多，容量小的特点。

5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。

6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。

7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。

8.中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。

9.通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。

而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。

10.交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。

二、选择题1.在低压电器中，用于短路保护的电器是（ B ）。

A.过电流继电器B. 熔断器C. 热继电器D. 时间继电器2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。

A.过电压继电器B. 熔断器C. 热继电器D. 时间继电器3.下列不属于主令电器的是（ D ）。

A.按钮B. 行程开关C. 主令控制器D. 刀开关4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。

A.按钮B. 交流接触器C. 主令控制器D. 断路器5.下列不属于机械设备的电气工程图是（ D ）。

A.电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（C ）（A）不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。

（C）频繁的接通或断开电路，且具有一定的保护功能。

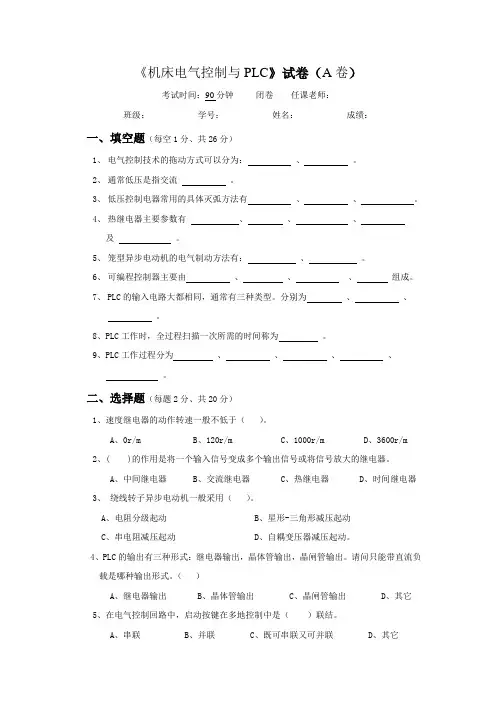

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

《机床电气控制PLC》期末考试试卷附答案一、填空题（每空3分、共30分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流，直流。

3、低压控制电器常用的具体灭弧方法有、、栅片灭弧法。

4、热继电器主要参数有热继电器额定电流、、、整定电流及调节范围。

5、笼型异步电动机的电气制动方法有：、。

二、单项选择题（每题4分，共40分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题10分，共30分）1、交流接触器有哪几部分组成？说出交流接触器与交流继电器的相同及不同之处。

2、电动机的启动电流很大，在电动机启动时，能否是按电动机额定电流整定的热继电器动作？为什么？3、熔断器为什么一般不用作过载保护？机床电气控制PLC参考答案一、填空题1、单独拖动方式集中拖动2、1200V以下 1500V以下3、机械灭弧窄缝灭弧法4、相数热元件额定电流5、能耗制动反接制动二、选择题1B 2A 3C 4B 5B 6A 7A 8B 9C 10A三、简答题1、交流接触器由电磁系统、触电系统、灭弧装置、反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构等部分组成继电器和接触器都是用来自动接通或断开电路的抵押电器，但是他们有很多不同之处。

开设系部：数控技术系课程：《数控机床电气控制》一，填空题 81第一章1．按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。

章节： 1.4题型：填空题难度系数：3答案：红色绿色2．当电路正常工作时，熔断器熔体允许长期通过 1.2倍的额定电流而不熔断。

当电路发生_______或＿＿＿＿时，熔体熔断切断电路。

章节： 1.3题型：填空题难度系数：3答案：短路严重过载3．电磁式继电器按照励磁线圈电流的种类可分为和。

章节： 1.2题型：填空题难度系数：3答案：直流继电器交流继电器4．电磁铁的种类按电流性质分和。

章节： 1.5题型：填空题难度系数：4答案：直流交流5．选择接触器时应从其工作条件出发，控制交流负载应选用_________；控制直流负载则选用__________。

章节： 1.1题型：填空题难度系数：3答案：交流接触器直流接触器6．中间继电器的作用是将一个输入信号__________输出信号或将信号_____________。

章节： 1.2题型：填空题难度系数：4答案：转换放大7．电器按动作原理分为和。

章节： 1.1题型：填空题难度系数：4答案：手动电器自动电器8．接触器选用时，其主触点额定工作电压应____或____负载电路电压。

章节： 1.1题型：填空题难度系数：5答案：大于等于9．接触器重要组成部分有、、灭弧装置，具有控制和保护作用。

章节： 1.1题型：填空题难度系数：4答案：电磁结构触点系统10．空气阻尼式时间继电器重要由、和触点系统三部分。

题型：填空题难度系数：4答案：电磁系统延时机构11．热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。

章节： 1.2题型：填空题难度系数：3答案：长期过载短路12．热继电器是运用来切断电路的一种保护电器，它用作电动机的长期过载保护，不宜作为保护。

章节： 1.2题型：填空题难度系数：4答案：热敏元件短路13．熔断器用于各种电气电路中和保护。

机床电气控制与P L C试卷及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、P LC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些（5分）2、熔断器的选择的原则是什么（5分）3、梯形图有哪些设计规则（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

数控机床电气控制数控机床电气控制试卷（练习题库）1、（）是数控机床的核心。

2、车床数控系统中，进行恒线速度控制的指令是O3、绝对编程指令是（），增量编程指令是O4、准备功能代码有（）和（）之分。

5、数控系统上电后，取定的是（）坐标编程。

6、数控编程描述的是（）的运动轨迹，加工时也是按（）对刀。

7、一个简单的固定循环程序段可以完成O-O-O-O8、O是指机床适应加工对象变化的能力。

9、恒定切削速度指令为（）10、工序的划分可以采用两种不同原则，即工序O原则和工序O原则。

11、数控机床的精度包括（）精度和位置精度。

12、只在写有该代码的程序段中才有效的代码为O代码。

13、用于确定几何图形上各几何要素的位置而建立的坐标是（）。

14、为了简化程序可以让子程序调用另一个子程序成为（）。

15、用数控机床加工工件时，工件装夹到机床上，通过对刀求得工件原点与机床原点间的距离，这个距离称为（）。

16、数控机床按伺服系统的形式分类，可分为（）；（）、半闭环控制。

17、NC机床的含义是数控机床，CNC机床的含义是（），FMS的含义是（）。

18、DNC是指（）。

FMC则是柔性制造单元。

19、数控机床中的标准坐标系采用（），并规定增大刀具与工件之间距离的方向为坐标正方向。

20、刀具补偿包括O和长度补偿.21、编程时可将重复出现的程序编成（），使用时可以由主程序多次重复调用。

22、数控车床的混合编程是指O23、圆弧插补时，通常把与时钟走向一致的圆弧叫（），反之称为（）。

24、数控机床每次接通上电后在运行前首先应做的是（）。

25、数控机床是目前使用比较广泛的数控机床，主要用于（）和（）回转体工件的加工。

26、数控机床的核心部分是（）。

27、辅助功能M代码以地址符M接（）组成。

28、准备功能以地址符G后接（）表示。

29、程序由（）；（）和程序结束组成。

30、在铳削工件时，若铳刀的旋转方向与工件的进给方向相反称为（）。

31、铸铁生产中，为了获得珠光体灰口铸铁，可以采用的方法有（）。

机床电气控制技术试题及答案机床电气控制技术较系统地介绍了机械设备中的电气控制系统和可编程序控制器及其应用。

以下是由关于机床电气控制技术试题的内容，希望大家喜欢!一、填空(每空1分，共34分)1、热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的过载保护。

2、接触器按其主触头通过电流的种类，可分为直流接触器和交流接触器。

3、继电接触器控制电路是由各种按钮、行程开关、继电器、、动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4、速度继电器主要用作反接制动控制。

5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进展设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的文字、这种图就是电气控制系统图。

电气控制系统图包括：、、三种图。

6、机床中最常见的降压起动方法有 Y-转换、定子绕组串电阻和自耦变压器(补偿器)降压起动三种。

7、可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。

它用可编程的存储器，用来在内部存储执行逻辑运算、须序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原那么设计。

8、机床上常用的电气制动控制线路有两种即反接制动和能耗制动。

9、PLC程序执行可分为三个阶段，分别是输入处理阶段、程序执行阶段、输出处理阶段。

10、F1-40E是F1系列PLC的扩展单元。

(根本单元，扩展单元)。

11、时间继电器是指用来实现触点延时接通或延时断开的控制的电器。

12、DF是前沿微分指令，SET是置位指令，RST是复位指令，NOP是空操作指令，CT是计数指令，SR是左移存放器指令。

二、设计题：1、设计一个全压起停控制电路。

(6分)自强不息厚德载物 12、设计一个能耗制动控制电路。

《机床电气控制技术》答案习题（一） 单项选择题部分（一）继电-接触器部分1、C2、C3、A4、C5、A6、B7、B8、A9、D 10、C 11D（二）填空题（继电接触器控制部分）习题（二）1、解：（1）FU —熔断器 FR —热继电器 KM —接触器 KT —延时继电器（2）按下2SB ，1KM 、2KM 及KT 线圈同时得电，KT 线圈延时后触点才动作（3）V →FR →1SB →1KM →3KM →2KM →2KM （线）→W（4）该控制电路是以时间原则Y —△换接控制电路2、解：（1）该控制电路是顺序控制电路（2）不能起动，由于1KM 线圈未通电，联锁触点1KM 为常态（3）按下4SB 后 →V 1112KM KM SB FU →→→（线）W FU FR →→→21（4）FU —熔断器，做短路保护FR —热继电器，做电动机过载保护QS —空气自动断路器，电源引入开关（5）在图中画出 1KM （常开，与2KM 线圈串联）2KM （常开，与1SB 并联）3、解：（1）KV —速度继电器 KM —接触器 FR —热继电器 FU —熔断器（2）当电动机正转的转速接近N n 时，1KV 触点处于闭合状态（3）1KM （常闭，与KM 线串联） 2KM （常闭，分别于1KM 线圈和3KM 线 圈串联）（4）当按下停止按钮1SB 是，3KM （线）得电。

此时，电动机脱离三相电源并同 时在定子绕组中通入直流电（5）按下2SB 1211KM KM KM SB FR V →→→→→（线）W → 习题（三）答案1 、D ; 两种 ; A ; 错误； 限位保护作用；2、1-3 B ； 接触器 ； B ； 对电动机作长期过载保护；习题（四）答案填空题交(直)流电动机调速及变频器）1、改变电枢外加电压、改变励磁磁通、改变电枢回路电阻2、调磁调速、电枢端电压、3、恒功率性质输出、功率、转速4、脉冲宽度调制式、脉冲频率式、两点式、脉冲宽度调速式)5、转速6、调速范围静差率7、静差率8、越好)9、转速降落10、静差率调速范围11、额定转速降落12、稳态速降、调速范围13、1+K 14、稳态速降、调速范围15、测速发电机16、转速降落17、大18、电流正反馈19、D=20 静差率S≥10%20、恒转矩负载、恒功率载、风机泵类21、变极调速、变转差率调速、变频速22、绕线式异步电动机23串联电抗器降压、自耦变压器降压、Y—△换接起动24、机械制动、能耗制动、电力制动、回馈制动、反接制动、电磁力制动25、直流、交流习题（五）答案1、A、2、B、3、C、4、D、5、B、6、C、问答题部分1、交—直—交变频器分为几种？它们的中间环节有什么不同？答：交—直—交变频器分为电流型和电压型两类。

机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。

2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。

3、电流继电器的励磁线圈应串接于被测量电路。

4、中间继电器具有触点对数多，容量小的特点。

5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。

6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。

7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。

8.中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。

9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。

而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。

10. 交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。

二、选择题1. 在低压电器中，用于短路保护的电器是（ B ）。

A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。

A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。

A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。

A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（ D ）。

A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（ C ）　　（A）不频繁地接通或断开电路　（B）频繁地接通或断开电路，但不具备任何保护功能。

一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

一、选择题（25*1=25分）1.Z37摇臂钻床的摇臂升，降开始前，一定先使（ A ）松开。

A.立柱B.连锁装置C.主轴箱D.液压装置2.M7475B磨床在磨削加工时，流过电磁吸盘线圈YH的电流是（ C ）。

A.直流B.交流C.单向脉动电流D.锯齿形电流3.M7475B磨床电磁吸盘退磁时，YH中电流的频率等于（ B ）。

A.交流电源频率B.多谐振荡器的振荡频率C.交流电源频率的两倍D.零4.对于M7475B型磨床，工作台的移动采用（ B ）控制。

A.点动B.点动互锁C.自锁D.互锁5.Z37摇臂钻床的摇臂回转是靠（ B ）实现A.电机拖动B.人工拉转C.机械传动D.自动控制6.z37摇臂钻床零压继电器的功能是（ A ）。

A.失压保护B.零励磁保护C.短路保护D.过载保护7.X62W万能铣床前后进给正常，但左右不能进给，其故障范围是（ A ）A.主电路正常，控制电路故障B.主电路故障，控制电路正常C.主电路控制电路都有故障D.以上答案都不对8.X62W万能铣床工作台各个方向的限位保护是靠限位挡铁碰撞（ B ）完成的A.限位开关B.操作手柄C.限位开关或操作手柄D.报警器，提醒操作者9.X62W万能铣床左右进给手柄向右，工作台向右进给时，上下、前后进给手柄必须处于（ C ）A.上面B.后面C.零位D.任意位置10.M7475B磨床中的电磁吸盘在进行可调励磁时，下列晶体管起作用的是（ B ）A.V1B.V2C.V3D.V411.M7475B磨床电磁吸盘在进行不可调励磁时，流过YH的电流是（ C ）A.直流B.全波整流C.半波整流D.交流12.X62W万能铣床的进给操作手柄的功能是（ C ）。

A.只操纵电器B.只操纵机械C.操纵机械和电器D.操纵冲动开关13.铣床高速切削后，停车很费时间，故采用（ D ）制动A.电容B.再生C.电磁抱闸D.电磁离合器14.T610型卧式镗床主轴进给方式有快速进给、工作进给、点动进给、微调进给几种。

《机床电气控制技术》课程习题集一、单选题1.下列中哪一个不是电气控制系统中常设的保护环节（）A. 过电流保护B. 短路保护C. 过载保护D. 过电压保护2.自动空气开关的热脱扣器用作（）A. 过载保护B. 断路保护C. 短路保护D. 失压保护3.下列电器中，能够起过载保护作用的是（）。

A. 热继电器B. 接触器C. 熔断器D. 组合开关4.交流接触器铁心上安装短路环是为了（）A. 减少涡流、磁滞损耗B. 消除振动和噪音C. 防止短路D. 过载保护5.在机床电气控制中用做传递信号的电器是（）A. 交流接触器B. 控制按钮C. 继电器D. 行程开关6.机床上常用的电气制动方式中，不常用的是（）A. 能耗制动B. 反馈制动C. 反接制动D. 直接制动7.三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是（）A. 电动机立即停转B. 电动机转速降低、温度升高C. 电动机出现振动及异声D. 电动机转速升高、温度降低8.把运行中的异步电动机三相定子绕组出线端的任意两相电源接线对调，电动机的运行状态变成（）A. 反接制动B. 先是反接制动随后是反转运行C. 反转运行D. 能耗制动9.交流接触器线圈电压过低将导致（）A. 线圈电流显著增大B. 线圈电流显著减小C. 铁心涡流显著增大D. 铁心涡流显著减小10.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）A. 联合控制B. 分散控制C. 多点控制D. 点动控制11.电源线电压为380V，三相鼠笼异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？（）A. 能B. 不能C. 不能确定D. 特殊情况可以12.桥式起重机在下放重物时，重物能保持一定的速度匀速下降，而不会像自由落体一样的落下，主要是电机此时处于（）A. 反接制动状态B. 能耗制动状态C. 再生制动状态D. 直接制动状态13.通电延时时间继电器，它的动作情况是（）A. 线圈通电时触点延时动作，断电时触点瞬时动作B. 线圈通电时触点瞬时动作，断电时触点延时动作C. 线圈通电时触点不动作，断电时触点瞬时动作D. 线圈通电时触点不动作，断电时触点延时动作14.热继电器作电动机的保护时，适用于（）A. 重载起动间断工作时的过载保护B. 频繁起动时的过载保护C. 轻载起动连续工作时的过载保护D. 任何负载、任何工作制的过载保护15.某三相异步电动机的旋转磁场转速为750转/分,在额定负载下其转轴转速为712.5转/分,则此时的转差率是( )A. 2.5%B. 3%C. 5%D. 44%16.关于变频调速系统下列说法正确的是（）A. 交-直-交变频调速为直接变频调速B. 交—交变频调速为间接变频调速C. 改变定子供电电源的频率，从而改变同步转速，来实现的调速D. 脉冲宽度调制型(PWM型)变频器也是一种交—直—交变频器17.直流调速系统在保证一定静差度的基础上，扩大系统调速范围的方法是（）A. 减少电动机机械特性的硬度B. 增大电动机额定负载下的最高转速C. 减少电动机的转速降落D. 提高电动机机械特性的硬度18.下面哪种调速方法不是直流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变转差率调速D. 改变电枢电压调速19.下面哪种是交流电动机调速方法（）A. 电枢电路外串电阻调速B. 改变磁通调速C. 改变磁极对数调速D. 改变电枢电压调速20.关于交流电动机调速方法正确的是（）A. 改变电压调速B. 改变磁通调速C. 变频调速D. 在电枢回路中外串电阻调速21.下面哪种不是PLC的编程语言表达方式（）A. 梯形图B. 指令语句表C. 汇编语言D. 逻辑功能图22.下面哪一个不是PLC接口电路中光电耦合器件的作用（）A. 将光电信号合并在一起B. 实现电气隔离,抗干扰C. 避免强电侵入主机D. 电平变换23. PLC的I／O接口（）A. 其输入接口可以接受弱电信号、其输出接口不能和强电设备相连接B. 其输入接口可以接受强电信号、其输出接口不能和强电设备相连接C. 其输入接口可以接受强电信号、其输出接口可以直接和强电设备相连接D. 其输入接口只能接受弱电信号、其输出接口可以直接和强电设备相连接24.关于PLC的硬件主要组成叙述正确的是（）A. 接触器、继电器、输入输出接口B. CPU、存储器、输入输出接口C. CPU、存储器D. 各种触点按键、电磁铁25.下列PLC编程指令中，表示逻辑或非得指令是（）A. LDB. ANDC. ENDD. ORN二、综合设计题26.有台原料皮带运输机，其示意图如下图所示。
