摘要随着生活质量的提高，人们越来越注重自己的身体，早上起来后一定要吃点东西来补充一下人体的肌能，由于一些人懒得做早餐，所以厂家就看中了这种商机，研究出了烤面包机为人们服务起着很重要的作用。
本课题主要研究烤面包的设计过程以及基本的使用方法。
烤面包的机的设计主要是通过烤面包机的电路设计和结构设计来完成的。
首先，为了人们能够安全并放心的使用此产品，通过精心的设计和计算，设计出了一套安全的电路图以及相应的实体；其次，为了让人们能熟练的使用，我门还介绍了烤面包机的基本结构设计和使用方法，了解了烤面包机的内部构造可以更好的使用烤面包机。
本产品是经过严格的实体测试和校验的，大家可以放心使用。
关键词:烤面包机；电路设计；结构设计；测试；校验目录第一章面包机的主要参数 (1)第二章方案设计和论证 (2)第三章总电路设计 (4)1.变压器的原理和选择 (4)2、集成电路的原理和选择 (5)3、计算1～6档的功率 (6)第四章结构部分设计 (11)1、按上按钮直至底部通过卡位进行固定. (11)2、电阻丝的绕法 (12)3、电路的路程图 (12)第五章测试方法和测试结果 (14)1、电测法和非电测法 (14)2、静态测量和动态测量 (15)3、直接测量和间接测量 (15)4、接触测量和非接触测量……………………………………………………………（15）5、绝对测量和相对测量 (15)6、离线测量和在线测量 (15)测试方法我用3准备分2步 (16)1、电流表电压表进行各个部件的测试 (16)2、测试结果后用计算得结果 (16)第六章方案校验 (18)第七章毕业设计小结与体会 (29)参考文献 (20)第一章面包机的主要参数LT-2002型烤面包机如图1-1图1-1烤面包机外形图主要参数：额定电源：220V～ 50Hz额定功率：800W额定容量：2片面包槽宽度：32mm第二章方案设计及论证根据设计的基本功能要求，设计方案如下：1、手按下按钮直至底部放入面包并且不会反弹上来方案一：使用弹簧辅助和铜片变形卡位，使托住面包的零件卡住。
机械课程设计面包切片机一、教学目标本课程旨在通过学习面包切片机的设计与制作，使学生掌握机械设计的基本原理和方法，提高学生的实践能力和创新能力。
具体目标如下：1.了解面包切片机的工作原理和结构；2.掌握机械设计的基本方法和步骤；3.熟悉机械制造和加工的相关知识。
4.能够运用CAD等设计软件进行机械设计；5.具备一定的动手能力和实验操作技能；6.能够独立完成面包切片机的设计与制作。
情感态度价值观目标：1.培养学生对机械设计和制造的兴趣和热情；2.培养学生创新思维和团队协作的能力；3.培养学生关注社会热点和解决问题的责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.面包切片机的工作原理和结构；2.机械设计的基本方法和步骤；3.机械制造和加工的相关知识；4.面包切片机的设计与制作实践。
具体安排如下：第一周：介绍面包切片机的工作原理和结构；第二周：讲解机械设计的基本方法和步骤；第三周：学习机械制造和加工的相关知识；第四周：进行面包切片机的设计与制作实践。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解基本原理和知识点；2.案例分析法：分析实际案例，引导学生运用所学知识；3.实验法：进行动手实验，让学生亲身参与制作过程；4.小组讨论法：分组讨论，培养学生的团队协作能力。
四、教学资源为了支持教学内容的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料；2.参考书：提供相关领域的参考书籍，丰富学生的知识储备；3.多媒体资料：制作精美的课件和视频，直观地展示知识点；4.实验设备：准备齐全的实验设备，保障学生动手实践的机会。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采取多种评估方式，包括：1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生的学习态度和积极性；2.作业：布置适量的作业，评估学生的理解和应用能力；3.考试：进行期中考试和期末考试，评估学生对知识的掌握程度；4.项目实践：评估学生在面包切片机设计与制作实践中的表现，包括设计思路、动手能力和创新点。
机械原理课程设计糕点切片机设计方案糕点切片机是一种常见的厨房设备，用于将糕点、面包等食物切成均匀的薄片。
在机械原理课程设计中，我们将设计一台糕点切片机，以实现自动化的切片过程。
我们需要确定设计的目标。
糕点切片机的主要功能是将糕点切成薄片，因此我们需要确保切片的厚度均匀，切割面积大小可调，同时保证操作的安全性和稳定性。
在设计糕点切片机的过程中，我们需要考虑以下几个方面：1. 传动系统：糕点切片机的传动系统是实现切割运动的关键部分。
我们可以选择采用电动机驱动传动系统，通过传动装置将电机的旋转运动转化为切割刀的线性运动。
传动装置可以采用齿轮传动、皮带传动等方式，以确保切割刀的运动平稳可靠。
2. 切割刀设计：切割刀是糕点切片机的核心部件，直接决定切割效果。
我们可以选择采用圆形切割刀，通过旋转切割的方式实现切片。
切割刀的材料可以选择高硬度的不锈钢或陶瓷材料，以确保切割效果的均匀和耐用性。
3. 切割厚度调节：为了满足不同厚度糕点的需求，我们需要设计一个可调节切割厚度的装置。
这可以通过调整切割刀的位置或改变切割刀与切割台之间的距离来实现。
可以采用螺杆传动或手动调节装置，以精确控制切割厚度。
4. 安全保护装置：在设计糕点切片机时，我们还需要考虑操作的安全性。
可以设计一个安全保护装置，当切割刀接触到人体或其他物体时，能够自动停止切割运动，以避免事故的发生。
5. 结构稳定性：糕点切片机在工作过程中会受到较大的力和振动，因此需要设计一个稳定的结构来支撑切割刀和传动系统。
可以采用重型铸铁或钢材料来制作底座和支架，以增加机器的稳定性和刚性。
在设计糕点切片机的过程中，我们还可以考虑一些创新的设计。
例如，可以设计一个自动供料装置，将糕点自动送入切割区域，提高工作效率。
另外，可以加入数字控制系统，实现切割厚度的精确调节和切割速度的控制。
糕点切片机的设计需要考虑传动系统、切割刀设计、切割厚度调节、安全保护装置和结构稳定性等方面。

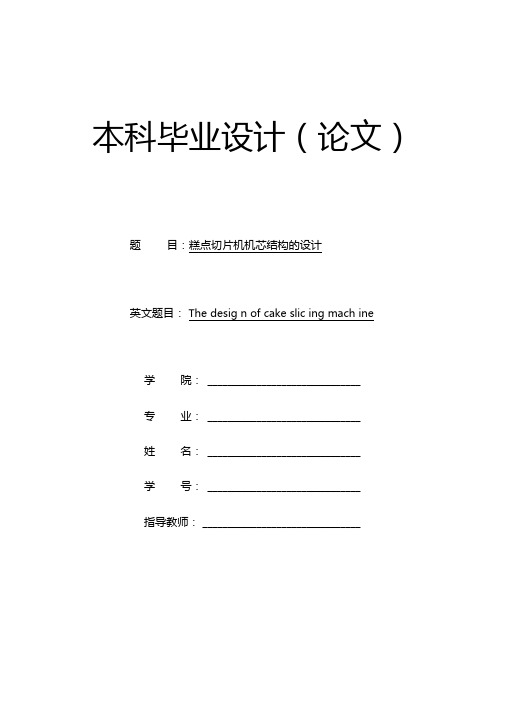

本科毕业设计（论文）题目：糕点切片机机芯结构的设计英文题目：The desig n of cake slic ing mach ine学院：_______________________________专业：_______________________________姓名：_______________________________学号：_______________________________指导教师： ________________________________2016年5月13日摘要糕点切片机的研制，是为解决我国家用食品的加工行业全部由人工手工作业劳动强度大、切片效率低而国内又没有适用专用糕点切片机的难题。
