protel99画PCB的一些技巧,个人笔记

Protel99se中PCB设计的技巧汇总2 1.生成报告信息2.在PCB上更改元件封装3.在PCB上增加一个元件在PCB库找到要添加的元件-PLACE-修改该元件的焊盘的网络4.从PROTEL99SE PCB中快速提取封装PCB状态下打开自己的元件库，把生成的元件库里的所要的元件选中复制，粘帖到自己的元件库。

5.输出CAM第一次没有下图，第二次才有下图导出（Export）到桌面，把此文件发给洗板厂即可。

可用CAM350查看GERBER文件还有另一种查看方法，如下图PCB状态下，File--CAM Manager--Next--Gerber--Next（自命名）--Next--Next（单位跟比例）--Next （需要的层选上）--Next--。

--Finish之后生成Gerber然后在空白处点右键--Insert NC Drill （钻孔文件）--Options（比例要和上面一样）--在空白处点右键--Generate CAM Files--在弹出的confirm Folder Replace框中点Yes to All--生成Gerber文件，然后导出（Export）到桌面，把此文件发给厂家即可（这样能保密）。

在生成Gerber后，点中它--PROTERTIES改属性。

6.四层板或多层板设计方法这样在GND层中，绿色部分会被挖空（这一层全部是铺铜的方式）。

Design--Layer Stack Manager--在图中点右键--Add Internal Plane--在InetrnalPlane1((No Net))双击--Net name中选择VCC，Name中改成VCC，再重复一次改成GND。

这样在GND层中，绿色部分会被挖空（这一层全部是铺铜的方式）。

再添加两层布线层（6层）：Design--Layer Stack Manager--在图中点右键--Add Signal Layer（信号层）--在MidLayer1双击--Name中改成2，再重复一次改成3（这两层可以走线的）.要删除VCC/GND层的话，要把该层的线删了，然后在Design--Layer Stack Manager--双击该层，Net name中选择(No Net)--点右键Delete。

检查信号路径是否畅通、电源和地线是否短路、元器件之 间是否有干扰等。
04
PCB布线设计
布线原则与规则
遵循电气规则
确保信号完整性，减少电磁干扰（EMI）和串扰。
遵循设计规则
根据PCB制造工艺要求，设置合适的线宽、线距 、过孔等参数。
遵循布局原则
优化布线路径，减少走线长度和交叉，提高信号 传输效率。
报表生成与打印
Protel99SE提供了丰富的报表 生成功能，如元件清单、网络表
、钻孔报表等。
设计者可以根据需要选择相应的 报表类型，并进行自定义设置， 如选择输出格式、排序方式等。
报表生成后，可以直接打印输出 或导出为其他格式文件，如
Excel、PDF等，方便后续的生 产和采购工作。
光绘文件
01
在布线时，需要遵循一定的规则和标准。例如，电源线应该尽量短且粗 ，地线应该尽量宽且连续，信号线应该避免与电源线或地线交叉等。此 外，还需要注意布线层的选择和布线的优先级等因素。
03
PCB布局设计
PCB布局原则
• 遵循“先大后小，先难后易”的布置原则，即重要的单元电路、核心元 器件应当优先布局。
• 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件。 布局应尽量满足以下要求：总的连线尽可能短，关键信号线最短；去耦 电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回 路最短；减少信号跑的冤枉路，防止在路上出意外。
02
PCB的主要作用是使各种电子元 器件形成预定电路的连接，起中 继传输的作用，是电子产品的关 键电子部件之一。
PCB设计流程
PCB布局
将原理图中的元器件按照实际 电路板的尺寸和布局要求进行 摆放。
DRC检查

Protel99se中PCB设计的技巧汇总1.应用设置说明2.规则设置或者5.绘制板框切换到KeepOutLayer层-点击画线-Tab-设置线宽-画板框6.画安装孔选择KEEPOUTLAYER层可双击此圆弧修改属性7.元件对齐下图中，一个是左对齐，一个是右对齐8.原理图和PCB中的元件互相对应查找然后点击要查找的元件9.从原理图中找PCB中对应的元件在SCH中选择元件，然后点击即可在PCB中找到该元件10.在PCB中查找元件J-C11.变绿的元件清除绿色Tools--Reset Error Markers或者快捷键（工具栏名称首字母就是其快捷键）D-O--Layers中的DRC Errors取消。

12.线宽设置顶层线和底层线垂直，这样干扰就小；电源线和地线要布在一起；电源部分单独分开布线铺铜；晶振的线布粗一点；布线尽量短而粗。

13.栅格设置14.元件丝印层关闭（其他层类似）Design--Options--Layers--Top Overlay的勾取消15.只显示当前操作层（隐藏其它层）16.隐藏全部元件的标称值（全局修改方法）双击某个元件的标称值17.阵列粘贴PCB（模块删除+全局选中）选择要复制的模块模块删除选择要删除的模块-Shift+Delete-即可选择所有的元件（全局修改）双击选择某个元件即可选中所有元件。

18.元件重编号和原理图反向编号回到原理图状态这样原理图与PCB的编号就一致了。

19.信号线布线实例（隐藏网络）四层板，可先布信号线，然后再添加内电层，布线前的准备工作：显示连线，设置格点，设置布线规则下图为参考：由于电源和地线暂时还没布，可先将其连线隐藏20.线的推挤功能Tools--Preferences--Options--Mode--Push Obstacle21.布线操作、直接设置导线宽度和重画导线同时按空格键，可改变线的方向，按Shift+空格键，可改变转角形状；直接设置导线宽度：点击鼠标左键，确定画线开始位置，然后按键盘‘Tab’键可弹出导线属性对话框，设置（rule中的导线宽度范围要设置好）完毕后再次点击鼠标左键确定了导线的结束位置，就画好了一段线，同时也确定了下一段导线的开始位置；按键盘的"BACKSPACE回格"键，重画导线。

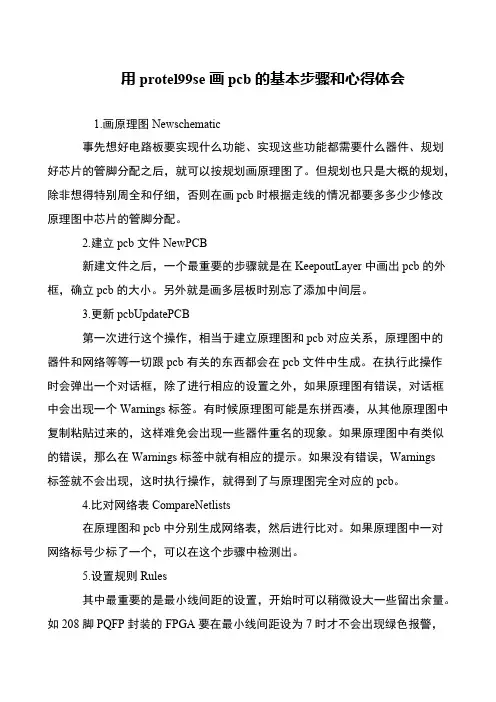

用protel99se画pcb的基本步骤和心得体会 1.画原理图Newschematic 事先想好电路板要实现什么功能、实现这些功能都需要什么器件、规划好芯片的管脚分配之后，就可以按规划画原理图了。

但规划也只是大概的规划，除非想得特别周全和仔细，否则在画pcb时根据走线的情况都要多多少少修改原理图中芯片的管脚分配。

2.建立pcb文件NewPCB 新建文件之后，一个最重要的步骤就是在KeepoutLayer中画出pcb的外框，确立pcb的大小。

另外就是画多层板时别忘了添加中间层。

3.更新pcbUpdatePCB 第一次进行这个操作，相当于建立原理图和pcb对应关系，原理图中的器件和网络等等一切跟pcb有关的东西都会在pcb文件中生成。

在执行此操作时会弹出一个对话框，除了进行相应的设置之外，如果原理图有错误，对话框中会出现一个Warnings标签。

有时候原理图可能是东拼西凑，从其他原理图中复制粘贴过来的，这样难免会出现一些器件重名的现象。

如果原理图中有类似的错误，那么在Warnings标签中就有相应的提示。

如果没有错误，Warnings标签就不会出现，这时执行操作，就得到了与原理图完全对应的pcb。

4.比对网络表CompareNetlists 在原理图和pcb中分别生成网络表，然后进行比对。

如果原理图中一对网络标号少标了一个，可以在这个步骤中检测出。

5.设置规则Rules 其中最重要的是最小线间距的设置，开始时可以稍微设大一些留出余量。

如208脚PQFP封装的FPGA要在最小线间距设为7时才不会出现绿色报警，但又不希望其他走线间距那样小，那么可以在规则中设为9。

6.布线Route 如果是多层板，自动布线就几乎完全不能用，只能人工。

这也就是最辛苦的一个步骤。

一般来说画4层板的，电源网络都比较多，那么在顶层和底层辛勤劳作的同时，千万不能忘了电源层。

如果模拟地和数字地有区分，那么地层也要考虑。

在进行摆放元件、打孔、走线等操作时，一定要考虑中间两层的情况。
