一种相位噪声标准介绍

相位噪声指标摘要：1.相位噪声的概念2.相位噪声的计算方法3.相位噪声的应用领域4.相位噪声的降低技术正文：相位噪声指标是一种用于描述信号相位随机变化的参数，它是噪声参数的重要组成部分。

相位噪声在通信、雷达、精密测量等领域有着广泛的应用。

本文将从相位噪声的概念、计算方法、应用领域以及降低技术四个方面进行介绍。

一、相位噪声的概念相位噪声是指信号相位在时间上的随机变化。

当信号经过传输或放大过程中，由于各种原因，信号的相位会发生变化，这种变化即为相位噪声。

相位噪声可以表现为频域上的相位噪声功率谱密度（PSD）和时域上的相位噪声功率谱密度（PSD）。

二、相位噪声的计算方法相位噪声的计算方法主要包括以下两种：1.频域计算法：通过测量信号的相位功率谱密度（PSD）来计算相位噪声。

相位噪声PSD 可以通过信号的傅里叶变换来计算。

2.时域计算法：通过测量信号的自相关函数和互相关函数来计算相位噪声。

时域计算法主要适用于非平稳信号的相位噪声计算。

三、相位噪声的应用领域相位噪声在以下领域有着广泛的应用：1.通信系统：相位噪声会影响通信系统的性能，如降低信号传输速率、增加误码率等。

因此，在通信系统中，需要对相位噪声进行严格的控制。

2.雷达系统：相位噪声对雷达系统的性能也有重要影响，如降低目标检测能力、降低测量精度等。

因此，在雷达系统中，也需要对相位噪声进行严格的控制。

3.精密测量：在精密测量领域，相位噪声会影响测量结果的准确性。

因此，对相位噪声的控制和测量是精密测量领域的重要研究内容。

四、相位噪声的降低技术降低相位噪声的技术主要有以下几种：1.采用低噪声元件：选择具有较低相位噪声的元件，可以有效地降低系统整体的相位噪声。

2.采用适当的信号处理技术：如数字信号处理技术、自适应滤波技术等，可以有效地降低信号的相位噪声。

3.优化系统设计：通过合理的系统设计，如降低信号传输距离、优化信号传输路径等，可以降低系统整体的相位噪声。

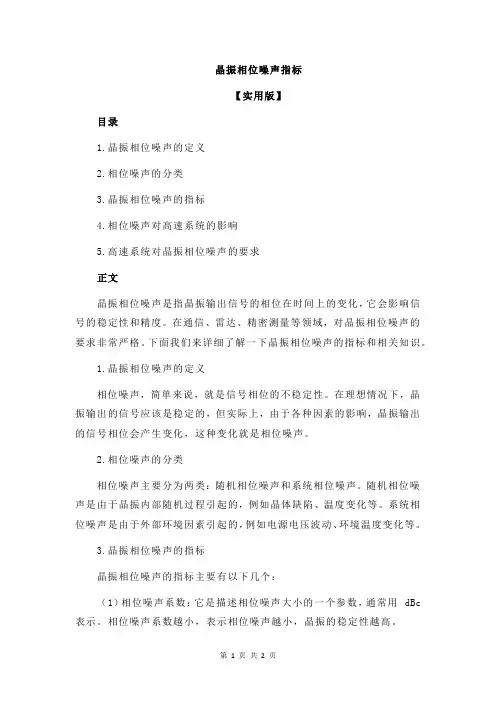

晶振相位噪声指标【实用版】目录1.晶振相位噪声的定义2.相位噪声的分类3.晶振相位噪声的指标4.相位噪声对高速系统的影响5.高速系统对晶振相位噪声的要求正文晶振相位噪声是指晶振输出信号的相位在时间上的变化，它会影响信号的稳定性和精度。

在通信、雷达、精密测量等领域，对晶振相位噪声的要求非常严格。

下面我们来详细了解一下晶振相位噪声的指标和相关知识。

1.晶振相位噪声的定义相位噪声，简单来说，就是信号相位的不稳定性。

在理想情况下，晶振输出的信号应该是稳定的，但实际上，由于各种因素的影响，晶振输出的信号相位会产生变化，这种变化就是相位噪声。

2.相位噪声的分类相位噪声主要分为两类：随机相位噪声和系统相位噪声。

随机相位噪声是由于晶振内部随机过程引起的，例如晶体缺陷、温度变化等。

系统相位噪声是由于外部环境因素引起的，例如电源电压波动、环境温度变化等。

3.晶振相位噪声的指标晶振相位噪声的指标主要有以下几个：（1）相位噪声系数：它是描述相位噪声大小的一个参数，通常用 dBc 表示。

相位噪声系数越小，表示相位噪声越小，晶振的稳定性越高。

（2）频率稳定性：它是描述晶振输出频率稳定性的一个参数，通常用 ppm 表示。

频率稳定性越高，表示晶振输出频率的变化越小，稳定性越高。

（3）相位偏差：它是描述晶振输出信号相位与理想信号相位之间的差异，通常用度或弧度表示。

相位偏差越小，表示晶振输出信号的相位越稳定。

4.相位噪声对高速系统的影响相位噪声对高速系统的影响主要表现在以下几个方面：（1）信号失真：由于相位噪声的影响，晶振输出的信号会产生失真，这会对高速系统的性能产生影响。

（2）系统不稳定：相位噪声会引起系统不稳定，降低系统的可靠性和稳定性。

（3）精度下降：相位噪声会影响高速系统的测量精度，导致系统测量结果不准确。

5.高速系统对晶振相位噪声的要求由于高速系统对信号的稳定性和精度要求很高，因此对晶振相位噪声的要求也非常严格。

在选择晶振时，需要考虑晶振的相位噪声系数、频率稳定性和相位偏差等指标，以保证高速系统的正常运行。

相位噪声指标一、相位噪声的定义和作用1.1 什么是相位噪声相位噪声是指信号的相位随时间变化的不稳定性，是信号中包含的相位抖动或相位变化的度量。

相位噪声通常由于外界干扰、器件非线性、时钟抖动等因素引起，会对通信、雷达、导航、测量等领域的系统性能产生重要影响。

1.2 相位噪声的作用相位噪声直接影响到信号的频谱特性和时域波形，对于各种通信系统的性能有着重要的影响。

在无线通信中，相位噪声会导致信号的频谱扩展、信号传输距离的限制以及误码率的提高。

在雷达和导航系统中，相位噪声会导致目标距离和速度的测量误差增大，降低系统的精度和灵敏度。

二、相位噪声指标的定义和分类2.1 相位噪声指标的定义相位噪声指标是对相位噪声进行量化和描述的参数。

常见的相位噪声指标有相位噪声功率谱密度、相位噪声功率、相位噪声系数等。

2.2 相位噪声指标的分类根据测量相位噪声的方法和对象的不同，相位噪声指标可以分为以下几类： 1. 绝对相位噪声指标：用来描述信号的绝对相位噪声，常见的指标有相位噪声功率谱密度和相位噪声功率。

2. 相对相位噪声指标：用来描述信号之间的相对相位噪声，常见的指标有相位噪声系数和相位抖动。

三、常见相位噪声指标的计算和分析3.1 相位噪声功率谱密度相位噪声功率谱密度（Phase Noise Power Spectral Density）是描述信号相位噪声频谱特性的重要指标，通常用单位频率内的相位噪声功率表示。

计算相位噪声功率谱密度的方法有多种，常见的方法有功率谱法、自相关法和相位差法。

3.2 相位噪声功率相位噪声功率（Phase Noise Power）是指信号中相位噪声功率谱密度在一定频率范围内的积分值。

相位噪声功率是评估信号稳定性的重要参数，一般以dBc/Hz为单位进行表示。

3.3 相位噪声系数相位噪声系数（Phase Noise Coefficient）是指信号频率偏移一个固定偏移量时，相位噪声功率谱密度的变化量。

相位噪声指标（最新版）目录1.相位噪声的概念2.相位噪声的计算方法3.相位噪声的影响因素4.降低相位噪声的措施正文相位噪声指标是用于描述信号相位在时间上的变化程度的一个参数，它是噪声参数的重要组成部分。

相位噪声对信号的质量和传输效果有着重要影响，因此深入了解相位噪声指标对于信号处理和通信系统设计具有重要意义。

一、相位噪声的概念相位噪声是指信号的相位在时间上的变化程度，通常用角度或弧度表示。

当信号的相位变化较大时，相位噪声也就较大，这会导致信号的质量下降，从而影响信号的传输效果。

二、相位噪声的计算方法相位噪声的计算方法通常有两种，一种是通过计算信号相位的标准偏差，另一种是通过计算信号相位的均方根偏差。

这两种方法都可以有效地描述信号的相位噪声，但在具体应用时需要根据实际情况选择合适的方法。

三、相位噪声的影响因素相位噪声的影响因素主要有两个，一个是信号源的性质，另一个是信号传输的环境。

信号源的性质会影响信号的相位稳定性，例如，如果信号源的相位随机变化较大，那么信号的相位噪声也就较大。

信号传输的环境也会对信号的相位稳定性产生影响，例如，如果信号传输的过程中存在较强的电磁干扰，那么信号的相位噪声也就较大。

四、降低相位噪声的措施降低相位噪声的措施主要有两个，一个是优化信号源的设计，另一个是改善信号传输的环境。

通过优化信号源的设计，可以提高信号的相位稳定性，从而降低信号的相位噪声。

通过改善信号传输的环境，可以减少电磁干扰，从而降低信号的相位噪声。

总的来说，相位噪声指标是描述信号质量的重要参数，对于信号处理和通信系统设计具有重要意义。

相位噪声定义相位噪声是指信号的相位在一定时间范围内随机变化的现象。

在通信系统、雷达系统、测量系统等领域中，相位噪声是一个重要的性能指标，对系统的性能和精度有着重要影响。

1. 相位噪声的概念与表征相位噪声可以看作是频率稳定度的一种表现形式。

频率稳定度是指信号在时间上保持稳定的能力，而相位噪声则体现了信号相位随时间变化的不确定性。

通常情况下，我们用相位噪声谱密度来描述信号中存在的相位噪声。

相位噪声谱密度表示了单位频率范围内单位功率内所含有的相位变化。

常用单位为rad^2/Hz。

2. 相位噪声源在实际应用中，相位噪声主要来自以下几个方面：2.1 振荡器本身振荡器是产生高精度时钟信号或者参考信号的关键组件，而振荡器本身会引入一定的相位噪声。

这主要由于振荡器元件（如晶体谐振器、铁氧体谐振器等）的非线性特性和噪声产生机制引起的。

2.2 环境因素环境因素也会对信号的相位稳定性产生影响，如温度变化、机械振动、电磁干扰等。

这些因素会引入额外的相位噪声，降低系统的性能。

2.3 电路和系统设计电路和系统设计中存在的不完美因素也会导致相位噪声。

例如，不稳定的时钟分频电路、功率放大器等都可能引入相位噪声。

3. 相位噪声的影响相位噪声对于各种通信和测量系统都有重要意义，它会直接影响系统的性能和精度。

以下是几个常见领域中相位噪声的影响：3.1 通信系统在通信系统中，相位噪声会导致信号传输质量下降，增加误码率。

特别是在高速数据传输中，相位噪声对于时钟恢复和信号解调等关键步骤有着重要影响。

3.2 雷达系统雷达系统需要精确测量目标物体的距离和速度，而相位噪声会影响测量的准确性。

对于高精度雷达系统来说，降低相位噪声是提高测量精度的关键。

3.3 测量系统在科学实验和工程测量中，相位噪声会影响测量结果的准确性。

例如，在频率计、频谱仪等测量设备中，相位噪声会导致频率测量误差增大。

4. 相位噪声的抑制与衡量为了降低相位噪声对系统性能的影响，我们需要采取一些抑制措施。

相位噪声指标一、相位噪声的定义与重要性相位噪声是指信号在传输过程中，由于各种因素导致的相位波动。

在通信、雷达、精密测量等领域，相位噪声对系统性能的影响尤为关键。

减小相位噪声，提高信号质量，对于提升系统性能具有重要意义。

二、相位噪声指标的分类与含义1.单边相位噪声：指信号在一个频率范围内，相位噪声的功率谱密度。

通常用dbc/Hz或dbc/Hz表示。

2.双边相位噪声：与单边相位噪声类似，但在频率范围内，双边相位噪声的评估更加全面，包括了上下两个频率边界的影响。

3.相位噪声斜率：描述相位噪声随着频率变化的特性，通常用dBc/dBHz 或dBc/dBHz表示。

4.相位噪声带宽：指在一定频率范围内，相位噪声贡献最大的频率宽度。

三、相位噪声的计算与评估方法1.计算方法：根据信号的功率谱密度（PSD）计算相位噪声，通常采用以下公式：NL(f) = 10 log10 (Psd_noise / Psd_fund)其中，NL(f)为相位噪声，Psd_noise为噪声功率谱密度，Psd_fund为信号fundamental功率谱密度。

2.评估方法：通过对比不同设备的相位噪声指标，评估其在实际应用中的性能优劣。

四、相位噪声在实际应用中的作用与优化策略1.作用：相位噪声会影响系统的稳定性、灵敏度、分辨率和抗干扰能力等性能。

2.优化策略：（1）选用低相位噪声的器件，如高品质的振荡器、滤波器和放大器等；（2）合理布局和屏蔽，降低电磁干扰；（3）采用闭环控制和自适应算法，提高系统的抗干扰能力；（4）优化系统设计和参数配置，提高整体性能。

五、总结与展望相位噪声在通信、雷达、精密测量等领域具有重要作用。

了解相位噪声的定义、指标分类、计算方法和实际应用，有助于我们更好地分析和优化系统性能。

随着技术的不断发展，未来相位噪声指标将更加严格，低相位噪声设备和高性能系统将成为研究热点。

相位噪声
对一个给定载波功率的输出频率来说，相位噪声是载波功率相对于给定的频率偏移处（频率合成器通常定义1kHz频率偏移）1-Hz的带宽上的功率，单位为 dBc/Hz@offset frequency。

锁相环频率合成器的带内相位噪声主要取决于频率合成器，VCO的贡献很小。

相位噪声的测量需要频谱分析仪。

注意一点，普通频谱分析仪读出的数据需要考虑分辨带宽的影响。

即，频谱分析仪的读数减掉10log （RBW）才是正确的相位噪声数值。

高端的频谱分析仪往往可以直接给出单边带相位噪声。

相位噪声是信号在频域的度量。

在时域，与之对应的是时钟抖动（jitter），它是相位噪声在时间域里的反映，大的时钟抖动在高速ADC应用中会严重恶化采样数据的信噪比，尤其是当ADC模拟前端信号的频率较高时，更是要求低抖动的时钟。

图1形象地描述了时钟抖动。

图表 1 相位噪声和时钟抖动
时钟抖动可以通过相位噪声积分得到，具体实现如下如下：计算从给定的起始频率偏移处到结束频率（通常定义为两倍输出频率）偏移处的相位噪声和A，单位为 dBc；对A进行取对数操作；求相位抖动均方值（rms phase jitter），单位为弧度；将弧度值转换成时间单位，秒或者皮秒。

图表 2. 时钟抖动与相位噪声和白噪声之间的关系。

1.4 锁相环系统的相位噪声分析
噪声和干扰具有随机性，具体分析计算极其困难。虽然我们可借助像 AGINENT 的 ADS 等仿真软件和 MATHCAD 等大型计算软件进行分析，但我们 都必须借助 PLL 的线性相位模型开始研究（图 1－1） 。其中 F(s)为环路滤波器的 传递函数； K Φ 和 K VCO 分别为鉴相器的鉴相灵敏度和压控振荡器的压控灵敏度。
allan方差估值的置信度问题电子学报19835p110本论文获电子工业部1985年度优秀科技成果二等奖唐素彭毅张有正广义阿仑方差及修正阿仑方差电子学报19871p9197黄炜刘亚康张有正频率源功率谱估计偏差分析电子学报19873p7177张有正周正中分频器新增相位杂散合新增相位噪声的分析成都电讯工程学院学报19822p110以上内容来自彭启琮教授的学术报告
的研究中，y(t)是使用得最为广泛的量。以下的有关讨论，无论是在频域 还是时域，往往针对 y(t)提出频率稳定度的表征，至今还没有被一致接 受的定义。 IEEE 时间与频率委员会推荐的谱密度 Sy(f)以及 Allan 方差σ y2(τ)，在实践中得到广泛的应用。 谱密度和 Allan 方差，所定义的实际上是频率源频率的不稳定 度，但习惯上还是称为稳定度。 实验表明，频率源的相位噪声，可以用以下的数学模型来描述：
第一章 PLL 之相位噪声
x(t)=φ(t)/2πυ0 上式的量纲为秒，有些文献称为相位时间（phase-time） 。 两个钟之间的时间差，就可以用 x(t)来表示。 4 即时相对频率抖动 y(t)
y(t) =
1 dϕ (t) dx(t) = 2πν 0 dt dt
y(t)是υ(t)的归一化值，没有量纲。在频率稳定度（相位噪声）
第一章 PLL 之相位噪声

相关测量法
结合了2个重复的单通道参考信号源或锁相 回路系统，在两个独立通道的输出端进行 互相关操作。 原理：被测源信号在输入端被功分成两路， 经过锁相环路，与两个独立的本振混频后 进行A/D转换和傅里叶变换，输出信号之间 做相关数字信号处理计算。
优点：易于操作、无需复杂设置及系统校 准 可在较为广泛的频率偏置范围内测量较低 的相位噪声，能提高相位噪声测量的灵敏 度，能区分相位噪声与调幅噪声，但需要 较长时间来完成近载频的低相位噪声测量。
相位噪声测试
相位噪声的概念
相位噪声是指在系统内各种噪声作用下引 起的输出信号相位的随机起伏。 频率短期稳定度
（秒与秒以下） 相位噪声 频率长期稳定度 （小时、日、月、年）
理想的正弦波信号:
真正的正弦信号:
单边带（ＳＳＢ）相位噪声￡（ｆ）
直接频谱仪法
用频谱分析仪直接测量待测频率源相位噪声 优点：简单、易操作、成本低 缺点：受频谱仪自身因素影响 适用于：测量相位噪声指标较差或调幅噪声 小的频率源，以及普通实验室内或外场对相 位噪声的预估计测试
鉴相法
将被测信号与一同频高稳定的参考源进行 正交鉴相 原理：被测源信号与参考源信号同频相位 正交，相位起伏就可转换为电压变化，若 参考源信号足够小，即可由电压变化计算 出被测源信号的相位变化。
优点：灵敏度高、被测信号频率范围宽 缺点：需要高稳定的参考信号源、不易实 现自动化测量 适用于：高稳定度频率源的相位噪声测量， 以及校准实验室内相位噪声的量值传递
鉴频法
用鉴频器将被测源的频率起伏变换为电压 起伏，用基带频谱仪测量，直接得出被测 源信号频率起伏功率谱，进而可求出相位 噪声功率谱或者相对单边功率谱。
优点：不需要参考频率源、低的宽频带噪 声底部、抑制调幅、结

关于相位噪声的分析大家都知道，相位噪声是频率域的概念，这里我们就先讲一下时域分析和频域分析：频域是描述信号在频率方面特性时用到的一种坐标系。

对任何一个事物的描述都需要从多个方面进行，每一方面的描述仅为我们认识这个事物提供部分的信息。

对于一个信号来说，它也有很多方面的特性，如信号强度随时间的变化规律（时域特性），信号是由哪些单一频率的信号合成的（频域特性）。

时域分析与频域分析是对模拟信号的两个观察面。

时域分析是以时间轴为坐标表示动态信号的关系；频域分析是把信号变为以频率轴为坐标表示出来。

一般来说，时域的表示较为形象与直观，频域分析则更为简练，剖析问题更为深刻和方便。

目前，信号分析的趋势是从时域向频域发展。

然而，它们是互相联系，缺一不可，相辅相成的。

抖动测量一直被称为示波器测试测量的最高境界。

传统最直观的抖动测量方法是利用余辉来查看波形的变化。

后来演变为高等数学概率统计上的艰深问题，抖动测量结果准还是不准的问题就于是变得更加复杂。

时钟的特性可以用频率计测量频率的稳定度，用频谱仪测量相噪，用示波器测量TIE抖动、周期抖动、cycle-cycle抖动。

关于相位噪声分析仪的更多信息请和小安联系，QQ894 959 252；联系电话： 189 **** ****但是更深层次的时域测量方法和频域测量方法的原理， TIE抖动和相噪抖动之间关系的推导推导，我们在网上搜集为大家提供一篇高人提供的文档，希望对仍然纠结在这些问题迷雾中的朋友们有所启发：抖动是衡量时钟性能的重要指标，抖动一般定义为信号在某特定时刻相对于其理想位置的短期偏移。

这个短期偏移在时域的表现形式为抖动(这里的抖动专指时域抖动)，在频域的表现形式为相噪。

本文主要探讨下时钟抖动和相噪以及其测量方法，以及两者之间的关系。

1、抖动介绍抖动是对时域信号的测量结果，反映了信号边沿相对其理想位置偏离了多少。

抖动有两种主要成分：确定性抖动和随机抖动。

确定性抖动是可以重复和预测的，其峰峰值是有界的，通常意义上的DJ是指其pk-pk值;随机抖动是不能预测的定时噪声，分析时一般使用高斯分布来近似表征，理论上可以偏离中间值无限大，所以随机抖动是没有峰到峰边界的，通常意义上的RJ指标是指其RMS 值，可以根据其RMS值推算其在一定误码率时的值。

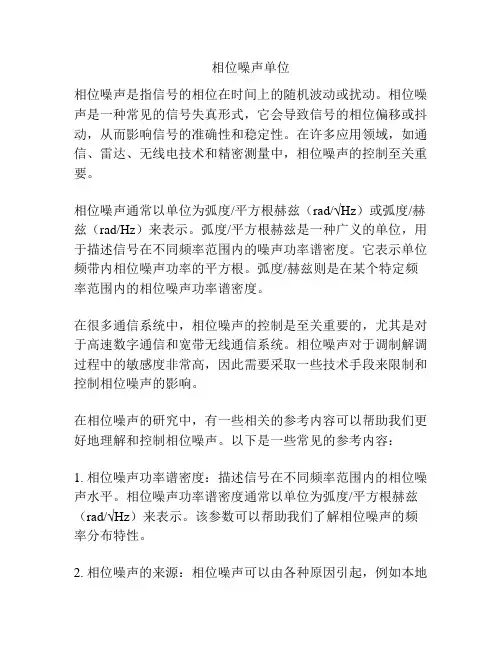

相位噪声单位相位噪声是指信号的相位在时间上的随机波动或扰动。

相位噪声是一种常见的信号失真形式，它会导致信号的相位偏移或抖动，从而影响信号的准确性和稳定性。

在许多应用领域，如通信、雷达、无线电技术和精密测量中，相位噪声的控制至关重要。

相位噪声通常以单位为弧度/平方根赫兹（rad/√Hz）或弧度/赫兹（rad/Hz）来表示。

弧度/平方根赫兹是一种广义的单位，用于描述信号在不同频率范围内的噪声功率谱密度。

它表示单位频带内相位噪声功率的平方根。

弧度/赫兹则是在某个特定频率范围内的相位噪声功率谱密度。

在很多通信系统中，相位噪声的控制是至关重要的，尤其是对于高速数字通信和宽带无线通信系统。

相位噪声对于调制解调过程中的敏感度非常高，因此需要采取一些技术手段来限制和控制相位噪声的影响。

在相位噪声的研究中，有一些相关的参考内容可以帮助我们更好地理解和控制相位噪声。

以下是一些常见的参考内容：1. 相位噪声功率谱密度：描述信号在不同频率范围内的相位噪声水平。

相位噪声功率谱密度通常以单位为弧度/平方根赫兹（rad/√Hz）来表示。

该参数可以帮助我们了解相位噪声的频率分布特性。

2. 相位噪声的来源：相位噪声可以由各种原因引起，例如本地振荡器的不稳定性、信号传输过程中的噪声和干扰等。

了解相位噪声的来源可以帮助我们采取相应的措施来减少或控制相位噪声。

3. 环路滤波器设计：环路滤波器是一种常见的控制相位噪声的技术手段。

它通过对信号进行滤波和放大来降低相位噪声的影响。

环路滤波器的设计和参数选择对于相位噪声的控制非常重要。

4. 相位锁定环：相位锁定环是一种常见的用于相位噪声抑制和信号恢复的技术。

相位锁定环通过比较输入信号的相位和参考信号的相位差异，并通过反馈控制的方式来调整输入信号的相位，从而减小相位噪声的影响。

5. 频率合成器设计：频率合成器是一种常见的用于生成特定频率信号的设备。

在频率合成器的设计中，需要考虑相位噪声对合成信号的影响，并采取相应的措施来减少相位噪声。

相位噪声基础及测试原理和方法相位噪声是指在波形信号中，信号的相位随时间的变化引起的误差或扰动。

相位噪声对于许多通信系统和测量系统都是一个非常重要的参数，因为它会影响信号的稳定性和准确性。

本文将介绍相位噪声的基础知识、测试原理和方法。

一、相位噪声的基础知识相位噪声是指信号在频率上的扩展，它的频谱密度随频率的增加而增大。

相位噪声可以分为两种类型：低频相位噪声和高频相位噪声。

低频相位噪声是指在较低的频率范围内信号相位的波动，而高频相位噪声则是指在较高的频率范围内信号相位的波动。

相位噪声可以由多种因素引起，包括信号源的本身性能、环境噪声和非线性失真等。

其中，信号源的相位噪声对于通信系统的性能有较大的影响，因为它会引起信号的抖动和时钟误差。

为了准确测量信号源的相位噪声，我们需要使用相位噪声测试仪。

常用的相位噪声测试仪有频率鉴相器、相位抖动测试仪和数字频率合成器等。

1.频率鉴相器法：频率鉴相器法是一种直接测量相位噪声的方法。

它的基本原理是将待测信号与参考信号进行鉴相，然后通过解调信号来获取相位噪声的频谱密度。

频率鉴相器法的优点是能够直接测量相位噪声，但缺点是需要提供一个好的参考信号。

2.相位抖动测试仪法：相位抖动测试仪法是一种间接测量相位噪声的方法。

它的基本原理是通过测量信号的抖动来推导相位噪声的频谱密度。

相位抖动测试仪法的优点是测量简单，不需要提供参考信号，但缺点是测量精度相对较低。

3.数字频率合成器法：数字频率合成器法是一种综合利用数字信号处理技术来测量相位噪声的方法。

它的基本原理是通过数字信号处理算法来估计信号的相位噪声频谱密度。

数字频率合成器法的优点是测量精度高，但缺点是需要复杂的数字信号处理算法。

除了上述方法，还可以使用功率谱仪和频谱分析仪等设备来测量相位噪声。

三、相位噪声测试的注意事项在进行相位噪声测试时，需要注意以下几点：1.选择合适的测量设备：不同的相位噪声测试原理和方法适用于不同的应用场景，需要根据具体情况选择合适的测量设备。

相位噪声指标一、相位噪声的定义与意义相位噪声是指信号的相位在时间上的波动程度，它是评价信号质量的重要指标。

在通信、雷达、导航等领域，相位噪声对系统的性能有着直接的影响。

衡量相位噪声的指标有相位噪声功率谱密度（PSD）和单边相位噪声功率谱密度（Sideband noise power spectral density）等。

二、相位噪声指标的分类与计算方法1.相位噪声功率谱密度（PSD）：表示单位频率范围内，相位噪声能量的概率密度。

通常采用维纳过程模型来计算PSD。

2.单边相位噪声功率谱密度（Sideband noise power spectral density）：表示在特定频率范围内，相位噪声引起的双边频谱的幅度平方和。

3.相位噪声参数：包括相位噪声功率谱密度和相位噪声指数等，这些参数根据不同的应用场景和设备要求进行选择和计算。

三、相位噪声指标在实际应用中的重要性1.在通信系统中，相位噪声会影响信号的解调性能，降低通信质量。

2.在雷达系统中，相位噪声会导致距离模糊和目标定位精度降低。

3.在导航系统中，相位噪声会增大定位误差，影响导航精度。

四、降低相位噪声的方法和技术1.采用低噪声器件：选择噪声性能优良的器件，如光纤、低噪声放大器等，降低系统的相位噪声。

2.优化系统设计：合理安排系统的结构和布局，减小噪声的传递和耦合。

3.数字信号处理：对信号进行数字滤波和降噪处理，提高信号质量。

4.锁定放大技术：通过锁定放大器对相位噪声进行抑制，提高信号的稳定性。

五、总结与展望相位噪声指标在通信、雷达、导航等领域具有重要作用。

随着技术的发展，对相位噪声指标的要求越来越高。

未来，降低相位噪声的技术和研究将不断涌现，为提升系统性能和可靠性提供支持。

概述相位噪声和抖动是对同一种现象的两种不同的定量方式。

在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns有一个跳变沿。

但不幸的是，这种信号并不存在。

如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。

这种不确定就是相位噪声，或者说抖动。

相位噪声是频率域的概念。

相位噪声是对信号时序变化的另一种测量方式，其结果在频率域内显示。

用一个振荡器信号来解释相位噪声。

如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。

但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。

从图2中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。

相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc 是以dB为单位的该频率处功率与总功率的比值。

一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。

编辑本段定义定义1：相位噪声是指单位Hz的噪声密度与信号总功率之比,表现为载波相位的随机漂移,是评价频率源(振荡器)频谱纯度的重要指标源自: 有线数字电视传输特性与故障解析《中国有线电视》 2005年赵雨境,王恒江定义2：相位噪声是指光的正弦振荡不稳定,时而出现某处相位的随机跳变.相位噪声导致光源线宽变宽.光强度噪声是指因自发辐射光强的随机变化和外界温度的变化,导致发射光强的起伏源自: Fabry-Perot干涉式光纤温度传... 《传感器技术》 2001年曹满婷来源文章摘要：分析了温度对相位的调制作用以及Fabry -Perot干涉结构检测相位变化的原理 ,提出了一种具有高灵敏度和高分辨率的相位调制型全光纤结构 ,并进行了系统的噪声分析。

定义3：是一随机量通常把信号的相似随机起伏中（t）称为相位噪声.（t）随时间变化的随机过程是一平稳的随机过程并使随机量的概率密度分布符合正态分布源自: 受多项噪声影响的二级方差估值的置信度《四川教育学院学报》1997年林时昌来源文章摘要：有限次（ｍ次）采样测量的二级方差估值（，ｍ）随机地偏离其真值＜）。

相位噪声的含义相位噪声是对信号时序变化的另一种测量方式，其结果在频率域内显示。

用一个振荡器信号来解释相位噪声。

如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。

但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。

从下图中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm 是该频率偏离中心频率的差值。

相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。

一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。

图1 相位噪声的含义主要的相位噪声测量方法1.直接频谱测量方法这是最简单最经典的相位测量技术。

如图 2 所示，将被测件(DUT) 的信号输入频谱仪/信号分析仪，将信号分析仪调谐到被测件频率，直接测量振荡器的功率谱密度(f)。

由于该方法对频谱密度的测量是在存在载波的情况下进行，因此频谱仪/信号分析仪的动态范围对测量范围有较大影响。

虽然不太适合测量非常靠近载波的相位噪声，但该方法可以非常方便地快速测定具有相对高噪声的信号源质量。

测量在满足以下条件时有效:● 频谱仪/信号分析仪在相关偏置时的本身SSB 相位噪声必须低于被测件噪声。

● 由于频谱仪/信号分析仪测量总体噪声功率，不会区分调幅噪声与相位噪声，被测件的调幅噪声必须远低于相位噪声(通常10 dB 即可)。

图2 直接频谱测量方法2.鉴相器测量方法如果需要分离相位噪声和调幅噪声，则需使用鉴相器法进行相位噪声的测量。

图 3 描述了鉴相器技术的基础概念。

鉴相器可将两个输入信号的相位差转换为鉴相器输出端的电压。

相位差设置为90° (正交) 时，电压输出为0 V。

偏离正交的任何相位波动都将引发输出端的电压变化。

图3 鉴相器工作原理目前已根据鉴相器原理开发了多种测量方法。

其中，参考信号源/PLL (锁相环) 和鉴频器方法应用最广泛。

相位噪声定义
相位噪声是一种影响通信系统性能的噪声源。

在任何通信系统中，信号的相位是非常关键的参数，因为它直接影响信号的解调和解码过程。

相位噪声是指随机变化的相位差，它会引起信号的频率偏移和相位偏移，从而使信号的解调和解码过程变得更加困难。

相位噪声源可以来自于多种因素，比如振荡器的抖动、环路滤波器的不稳定性、传输介质的扰动等。

在数字通信系统中，由于数据传输需要经过多个模块的处理，每个模块都可能会引入相位噪声，最终导致系统性能下降。

相位噪声的影响程度取决于信号频率和噪声功率谱密度，通常用相位噪声功率谱密度来描述。

相位噪声功率谱密度是指单位频率范围内的相位噪声功率，它与信号的频率成反比关系。

如果相位噪声功率谱密度越低，那么系统的性能就越好。

为了降低相位噪声对通信系统的影响，需要采取一系列措施。

首先，选择高质量的振荡器和滤波器，以确保系统的稳定性和精度。

其次，采用合适的信号处理算法，比如数字锁相环、数字滤波器等，来抑制相位噪声。

此外，还可以采用多径传输技术、频率合成等方法来增强信号的稳定性和准确性。

相位噪声是通信系统中一个重要的噪声源，会对系统性能产生影响。

为了确保通信系统的稳定性和准确性，需要采取一系列措施来降低
相位噪声的影响。

相位噪声相位噪声2010-11-11 08：25相位噪声(Phase noise)一般是指在系统内各种噪声作用下引起的输出信号相位的随机起伏。

通常相位噪声又分为频率短期稳定度和频率长期稳定度。

所谓频率短期稳定度,是指由随机噪声引起的相位起伏或频率起伏。

至于因为温度、老化等引起的频率慢漂移，则称之为频率长期稳定度。

通常我们主要考虑的是频率短期稳定度问题，可以认为相位噪声就是频率短期稳定度。

随着通信系统中的时钟速度迈入GHz级，相位噪声和抖动这两个在模拟设计中十分关键的因素，也开始在数字芯片和电路板的性能中占据日益重要的位置。

在高速系统中，时钟或振荡器波形的时序误差会限制一个数字I/O接口的最大速率，不仅如此，它还会增大通信链路的误码率，甚至限制A/D转换器的动态范围。

相位噪声是衡量频率标准源(高稳晶振、原子频标等)频稳质量的重要指标，随着频标源性能的不断改善，相应噪声量值越来越小，因而对相位噪声谱的测量要求也越来越高。

现代电子系统和设备都离不开相位噪声测试的要求，因为本振相位噪声影响着调频、调相系统的最终信噪比，恶化某些调幅检波器的性能；限制频移键控(FSK)和相移键控(PSK)的最小误码率；影响频分多址接收系统的最大噪声功率等。

在很多高级电子系统和设备中，核心技术中往往有一个低相位噪声频率源。

可见对相位噪声进行表征、测试以及如何减小相位噪声是现代电子系统中一个回避不了的问题。

什么是相位噪声和抖动相位噪声和抖动是对同一种现象的两种不同的定量方式。

在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns有一个跳变沿。

但不幸的是，这种信号并不存在。

信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。

这种不确定就是相位噪声，或者说抖动。

抖动是一个时域概念抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。

通常，10 MHz以下信号的周期变动并不归入抖动一类，而是归入偏移或者漂移。
