有关安装算量的要点总结所有的安装算量，拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步，符号认识：所有未标注的数字除标高的单位是m外，其他的都是mm。
（附表1）所有安装从室外进来的水平管都称做干管，从干管上立起来的称为立管，从立管上接出来的称为支管。
切记要核实图上的比例是否是正确的（一）电气工程（包括强电部分、弱电部分及防雷接地部分）一、强电部分：1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。
系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。
3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。
4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。
所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量），计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。

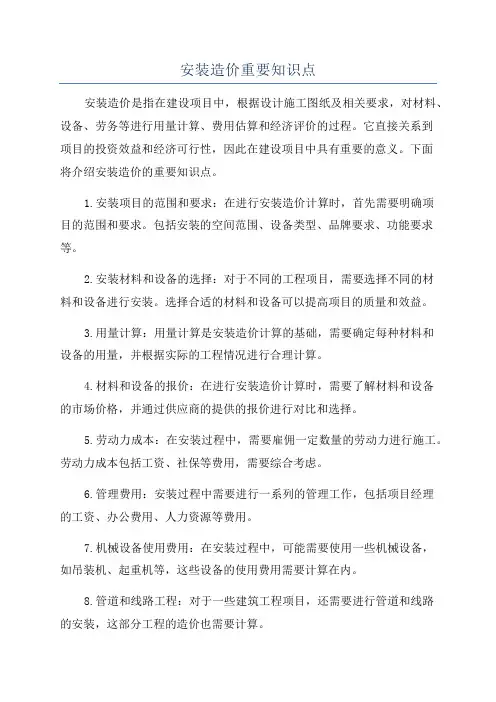

安装造价重要知识点安装造价是指在建设项目中，根据设计施工图纸及相关要求，对材料、设备、劳务等进行用量计算、费用估算和经济评价的过程。
它直接关系到项目的投资效益和经济可行性，因此在建设项目中具有重要的意义。
下面将介绍安装造价的重要知识点。
1.安装项目的范围和要求：在进行安装造价计算时，首先需要明确项目的范围和要求。
包括安装的空间范围、设备类型、品牌要求、功能要求等。
2.安装材料和设备的选择：对于不同的工程项目，需要选择不同的材料和设备进行安装。
选择合适的材料和设备可以提高项目的质量和效益。
3.用量计算：用量计算是安装造价计算的基础，需要确定每种材料和设备的用量，并根据实际的工程情况进行合理计算。
4.材料和设备的报价：在进行安装造价计算时，需要了解材料和设备的市场价格，并通过供应商的提供的报价进行对比和选择。
5.劳动力成本：在安装过程中，需要雇佣一定数量的劳动力进行施工。
劳动力成本包括工资、社保等费用，需要综合考虑。
6.管理费用：安装过程中需要进行一系列的管理工作，包括项目经理的工资、办公费用、人力资源等费用。
7.机械设备使用费用：在安装过程中，可能需要使用一些机械设备，如吊装机、起重机等，这些设备的使用费用需要计算在内。
8.管道和线路工程：对于一些建筑工程项目，还需要进行管道和线路的安装，这部分工程的造价也需要计算。
9.税费和保险费用：安装工程完成后，还需要支付一定的税费和保险费用。
这部分费用需要预先计算，以便于合理安排项目的资金。
10.经济评价：通过对安装造价进行经济评价，可以判断项目的投资效益和经济可行性，为项目的决策提供依据。
总之，安装造价是建设项目中不可忽视的重要环节，它关系到项目的投资效益和经济可行性。
掌握安装造价的知识点，可以帮助我们合理安排项目的预算，提高项目的质量和效益。
快速掌握安装算量重点难点（精）安装算量计价套定额总结1、电力电缆头工程量计算1、关于电缆的电缆终端头计算是：1根电缆的起端和末端各计算1个电缆终端头制作安装的工程量，既合计为2个电缆终端头（无论1根电缆供电长度距离长短都只有2个终端头）。
2、关于电缆中间接头的计算是：一般1根电缆的供电距离超过250m~300m及以上时，可以计算1个电缆中间接头，依次类推计算工程量进入预算。
但是最终工程结算时应该以实际的电缆中间接头的数量为准。
因为电缆长度超过一定距离是由于输送电线路过长时迫不得已时才增加的，能够尽量延长一根电缆的整根长度时则不用。
2、外热缩式电力电缆终端头制作、安装10kV以下需要单独补充主材吗？户外热缩式电力电缆终端头制作、安装10kV以下需要单独补充主材吗？定额子目只有安装费用，需要额外计入主材。
3.干包式电力电缆头制作、安装不需要补充主材。
（制作安装）4、（1）、直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土方量。
直埋电缆的挖、填土（石）方量注：1.两根以内的电缆沟，系按上口宽度600mm，下口宽度400mm，深度900mm计算的常规土方量（深度按规范的最低标准）；2.每增加一根电缆，其宽度增加170mm；3.以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm 时，多挖的土方量应另行计算。
二、电缆沟盖板揭、盖定额，按每揭或每盖一次以"延长米"计算，如又揭又盖，则按两次计算。
三、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：1.横穿道路，按路基宽度两端各增加2m。
2.垂直敷设时，管口距地面增加2m。
3.穿过建筑物外墙时，按基础外缘以外增加1m。
4.穿过排水沟时，按沟壁外缘以外增加1m。
四、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加0.3m工作面计算。
造价师必备安装工程计量计价常用公式作为一名造价师，熟练掌握和应用安装工程计量计价常用公式是必不可少的。
这些公式可以帮助我们准确计算安装工程的工程量和造价，为项目的合理预算提供依据。
接下来，我将为大家介绍一些常用的安装工程计量计价公式。
一、安装工程计量公式1.钢材量计算公式：钢材量=线轴计长×钢材数量其中，线轴计长表示管材或线材的有效长度，通常以米作为单位；钢材数量则是指需要安装的钢材的数量。
2.板材量计算公式：板材量=长×宽×数量其中，长表示板材的长度，宽则表示板材的宽度，都是以米为单位；数量表示需要使用的板材数量。
3.设备数量计算公式：设备数量=安装设备数×设备系数其中，安装设备数指的是需要安装的设备的数量，设备系数则是根据实际情况确定的。
4.管道长度计算公式：管道长度=单段长度×段数其中，单段长度表示每一段管道的长度，以米为单位；段数则是需要安装的管道段数。
5.人工工时计算公式：人工工时=安装点数×安装效率安装点数指的是需要进行安装的点数，通常以个或米作单位；安装效率则表示单位时间内完成的工时数。
二、安装工程计价公式1.材料费计算公式：材料费=材料量×单位价格其中，材料量表示所需材料的数量，单位价格则是指每单位材料的价格。
2.人工费计算公式：人工费=人工工时×单位工资人工工时表示完成安装工程所需的总工时，单位工资表示每小时的工资。
3.机械费计算公式：机械费=机械工时×单位机械台班费机械工时表示完成安装工程所需的机械工时数，单位机械台班费表示每小时的机械费用。
4.措施费计算公式：措施费=措施工时×措施费率措施工时表示在施工过程中所需的总措施工时数，措施费率表示每小时的措施费用。
5.利润计算公式：利润=(材料费+人工费+机械费+措施费)×利润率利润率是根据项目成本和风险确定的一定比例，用来计算项目的利润。

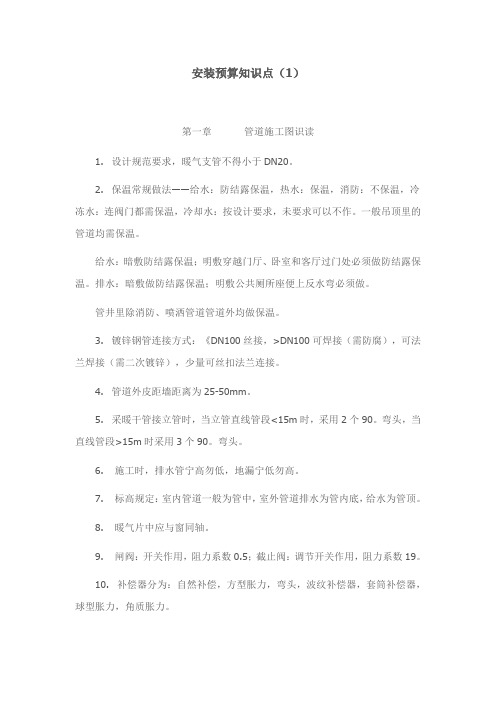

安装预算知识点（1）第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
快速掌握安装算量重点难点安装算量计价套定额总结安装算量重点难点主要包括：安装算量计价的理论基础、套定额的使用和总结等。
下面将对这些内容进行详细讲解，并给出相应的总结。
一、安装算量计价的理论基础1.安装算量计价的基本原则：安装算量计价是根据工程量计算理论和安装工艺规程，通过对安装工程工作任务、资源需求和成本预测进行科学分析和测算，确定工程的安装工程量和成本。
2.安装算量计价的基本方法：安装算量计价主要采用计算法或查表法，通过对安装工程的各项工程量进行逐项核算，并结合工程量计算理论和安装工艺规程进行综合计算和调整。
3.安装算量计价的主要依据：安装算量计价主要依据安装工程的设计文件、安装工艺规程和安装工程的成本预测。
二、套定额的使用1.套定额的概念：套定额是指按照一定的工艺方法和施工条件对安装工程的常见工程量进行分项核算，并将其编制成一套规范的工程量清单。
2.套定额的分类：套定额可以分为安装配管套定额、电器设备套定额、防腐保温套定额等不同的细分专业。
3.套定额的使用流程：套定额的使用一般分为选择套定额、查找基价、编制工程量清单和调整工程量清单等步骤。
三、总结在学习和应用安装算量重点难点时，需要注意以下几个方面：1.加强理论学习：要深入理解安装算量计价的基本原理和方法，掌握安装工程量计算理论和工艺规程，以及相关的成本预测方法和依据。
2.熟悉套定额的使用：要认真研究和应用各类套定额，了解套定额的分类和使用流程，掌握套定额的编制原则和核算方法，以及基于套定额进行工程量清单编制和调整的技巧。
3.提高实践能力：要注重实际操作，通过参加工程实践和参与实际项目，加强对安装算量计价的实际应用能力的培养和提升。
总的来说，掌握安装算量重点难点需要深入理解安装算量计价的理论基础，熟悉套定额的使用方法，并结合实际工程实践进行实际操作，以提高安装算量计价的能力和水平。
安装预算计价总结安装预算知识点一、电气1、如何计算盘柜配线工程量?盘柜配线是指盘、柜、箱、板内部安装小型电气设备、元器件之间的连接导线，其配线所用导线规格由设计和所控制线路的用电负荷大小确定。
在计算盘柜配线工程量时，应区分导线截面计算配线长度。
可按下式计算：L＝(B＋H)n 式中L盘柜配线导线长度(m)；B盘(板)宽度(m)；H盘(板)高度(m)；n盘柜配线回路数(即导线根数)。
然后以“10m”为计量单位套用定额。
盘柜配线所用导线及接线端子系未计价材料，如前所述，应另行计算主材费。
成套配电箱、盘、柜、台进出导线，不得套用盘柜配线项目，另外盘柜配线定额也不适用于工厂的设备维修、配置和改造工程。
2、如何计算空配电箱、端子箱、端子板安装及端子板外部接线工程量?空配电箱安装工作内容包括检查、安装、接线及接地等，不分安装方式，但区分箱体半周长，以“台”为计量单位计算工程量。
其配电箱内配电盘及设备元件、配线等应另执行有关分项定额计算。
所谓端子箱，是指箱体内只设有接线端子板，而无开关、熔断器、电度表等电气器件，端子箱安装应区分户内式和户外式，以“台”为计量单位计算工程量，主材费另行计算。
端子板安装工作包括与盘内导线的连接，工程量计算按10个头为一组，以“组”为计量单位计算，端子板系未计价材料，主材费另行计算。
但成套配电箱不得另计端子板的安装费用。
端子板外部接线是指截面6mm2以下导线引进或引出配电箱时与箱内端子板的连接，按“有端子外部接线”和“无端子外部接线”，并区分导线截面规格，以“10个”为计量单位计算工程量，但不得另计主材费。
注意，控制电缆头进入配电箱、盘、柜时，只计算控制电缆头的制作安装费用，不得再计算端子板外部接线的安装费用。
3、如何计算焊、压接线端子工程量?焊压接线端子是指截面6mm2以上多股单芯导线与设备或电源连接时必须加装的接线端子，工程量计算应区分导线及接线端子材质。
例如铜导线应选用铜接线端子，铝导线则应选用铝接线端子。
我们只分享有价值的知识点，本文由李雪梅老师精心收编，大家能够下载学习！此行文字能够删除。

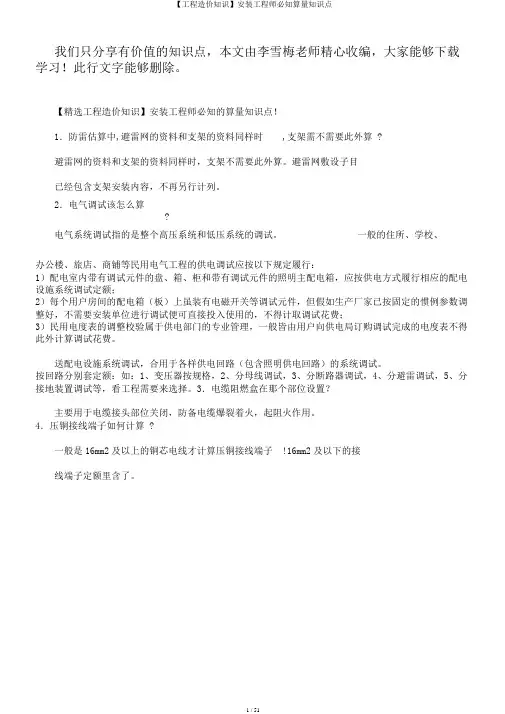

【精选工程造价知识】安装工程师必知的算量知识点！1．防雷估算中,避雷网的资料和支架的资料同样时,支架需不需要此外算 ?避雷网的资料和支架的资料同样时，支架不需要此外算。
避雷网敷设子目已经包含支架安装内容，不再另行计列。
2．电气调试该怎么算?电气系统调试指的是整个高压系统和低压系统的调试。
一般的住所、学校、办公楼、旅店、商铺等民用电气工程的供电调试应按以下规定履行：1）配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式履行相应的配电设施系统调试定额；2）每个用户房间的配电箱（板）上虽装有电磁开关等调试元件，但假如生产厂家已按固定的惯例参数调整好，不需要安装单位进行调试便可直接投入使用的，不得计取调试花费；3）民用电度表的调整校验属于供电部门的专业管理，一般皆由用户向供电局订购调试完成的电度表不得此外计算调试花费。
送配电设施系统调试，合用于各样供电回路（包含照明供电回路）的系统调试。
按回路分别套定额：如：1、变压器按规格，2、分母线调试，3、分断路器调试，4、分避雷调试，5、分接地装置调试等，看工程需要来选择。
3．电缆阻燃盒在那个部位设置？主要用于电缆接头部位关闭，防备电缆爆裂着火，起阻火作用。
4．压铜接线端子如何计算 ?一般是16mm2及以上的铜芯电线才计算压铜接线端子!16mm2及以下的接线端子定额里含了。
5．配电箱常用安装高度：箱体高度600mm以下，底边距地；600mm~800mm高，底边距地；800mm~1000mm高，底边距地；1000mm~1200mm高，底边距地；1200mm以上的，为落地式安装，下设300mm基座。
6．一组动力柜做几次调试 ?送配电系统调试中的1KV以下项目合用于全部低压供电回路，包含电缆试验、瓷瓶等全套调试工作，项目中皆按一个系一致侧配一台断路器考虑，若双侧皆有断路器，则按两个系统考虑，凡供电回路中带有仪表、继电器、电磁开关等调试元件的均按调试系统考虑。
❀安装预算必看太全了！！（电气、给排水、消防、采暖燃气）第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m 时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
15. 一般水表管径比管道管径小一号。
16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。
若支管接水表除外。
17. 规定：洗脸盆（洗菜盆）上边缘距地800mm.水嘴距脸盆上边缘200mm.拖布池水嘴距拖布池上边缘300mm座便给水距地250mm脸盆给水距地450mm18. 立管出地面时必须加阀门和活接头。
19. 消火栓：单栓DN65 规范：栓口向外，不应安装在门轴侧双栓DN65或DN50 消火栓箱厚度》240mm，栓口中心距地单栓+自救卷盘1.1m20. 水表的安装：住宅：阀门+水表公共建筑：阀门+水表+阀门室外：阀门+水表+阀门+泄水阀+减震等21. 清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。
立管检查口：最底层和最高层必须设置，每隔一至二层设置。
干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。
22. 立管变径必须采用大小头，支管可以采用补心，如接水表变径。
23. 排水管道弯头三通的选用：横管与立管应采用90度斜三通或四通横管与横管应采用45度三通或四通立管与排水干管（如出户管）应用2个45度弯头或半径大于4倍D的90度弯头24. 存水弯：P型——蹲便S型——脸盆、小便斗第二章基础知识一、给水工程（一）室外给水系统的分类1. 以地面水为水源的给水系统2. 以地下水为水源的给水系统（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统（三）室内给水系统分类：生活、生产、消防（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备（五）室内给水系统压力组成：H＝H1+H2+H3+H4H1＝引入管与最不利环路、最不利点的标高差H2＝沿程和局部阻力H3＝水表阻力H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）（六）室内给水方式1. 简单给水方式2. 设置水箱给水方式3. 设置水泵给水方式4. 设置水池、水泵、水箱给水方式5. 分区给水方式6. 气压给水方式7. 变频给水方式（七）室内给水系统管路图式：上分、中分、下分（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）二、排水工程（一）污水及分类：生活、生产、雨雪水（二）排水体制：合流、分流（三）排水系统组成：室外、室内三、供暖工程（一）供暖系统分类1. 按使用热媒不同：热水、蒸汽、热风2. 按循环动力分：机械、自然3. 按供回水方式分：单管、双管4. 按供暖范围分：局部、集中、区域（二）热水供暖系统的基本形式1. 上供下回双管2. 下供上回双管3. 垂直单管：顺序式、跨越式、可调节顺序式、倒流式4. 单一双管系统5. 水平单管系统6. 分区供暖7. 同程、异程（三）供暖系统主要设备1. 膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用2. 集气罐3. 伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器四、通风与空调（一）空调分类1. 按空气处理设备的设置分：集中系统：空调机组直接供给各个房间半集中系统：水冷机组—新风机组／风机盘管全分散系统：水冷机组—风机盘管2. 按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统3. 根据集中式空调处理空气来源分：封闭式、直流式、混合式4. 根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔（二）主要设备；空调机组、新风机组、风机盘管（三）通风系统：1. 送排风系统：人防、地下室、车库（钢板、玻璃钢）2. 防排烟系统（钢板、玻璃钢、结构风道）3. 除尘系统五、锅炉分类及型号表示方法（一）分类1. 按用途分：工业、供暖、电站、机车2. 按提供载热介质分：蒸汽、热水3. 按结构分：火管、水管、水火管混合4. 按燃料分：燃煤、燃油、燃气5. 按燃烧方式分：手烧和机械6. 按整装方式分：快装、组装、散装（二）型号表示方法第三章规范(一)给排水及采暖1..阀门安装前应作强度性试验，从一批中抽10％，若抽取10％合格率为95％或99.9％均为不合格。
强度性试验压力＝公称压力*1.5；严密性试验压力＝公称压力*1.12.安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。
3.管道上的冲压弯头外径应＝弯道外径普通冲压弯头焊接钢管无缝冲压弯头无缝钢管焊接钢管DN100 公称直径无缝钢管Φ100*4.5 外径*壁厚螺旋焊管D109*4.5 外径*壁厚4.地下室或地下构筑物外墙有管道穿过时应采取防水措施，对于有严格要求的应作柔性防水套管。
.刚性防水套管：一般设计未要求时采用柔性防水套管：设计要求部位；地下水位较高构筑物；水池5.管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施：（1）加伸缩节：给水、喷洒加橡胶软接头；冷冻水加不锈钢软接头6.支架位置正确，应埋设平整牢固：（1）设备、附件应设吊架、支架、托架（2）末端、弯头、三通（3）按规范间距均分排布（注：喷洒末端应作防晃支架）7.固定支架与管道接触应牢靠严密。
8.滑动支架、滑拖和滑槽应留有3-5m间隙。
9.无热伸缩的管道吊架吊杆应垂直安装，有热伸长管道吊架吊杆应向热膨胀方向反向偏向。
10.固定在建筑构筑物上的管道支吊架不影响结构安全。
11.采暖、给水、热水系统立管管卡的设置：（1）楼层高度《5m，每层必须装1个（2）楼层高度>5m,每层不得少于2个（3）管卡安装高度距地1.5-1.8m，2个管卡匀称（4）多层建筑给水、排水管径大于25mm时立管可以不加支架，但排水立管最底层应加管墩。
（5）排水铸铁、给水镀锌钢管立管应把支架做成落地卡。
12.有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管，给水、消防、喷洒、排水不必要加。
13.给水管道：镀锌钢管《DN100螺纹连接，>DN100法兰或卡箍连接；给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰；给水铸铁管：水泥粘口或橡胶圈；铜管：专用接头或焊接13.螺栓拧紧后，突出螺母长度《螺杆直径的1／2，螺纹连接应外露2-3扣。
14.给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件（如活接头）但若有水表、法兰阀门均不需加。
15.冷热水：上热下冷，左热右冷。
16.防腐处理：埋地排水铸铁管：沥青防腐；埋地钢管（包括镀锌钢管）：三级防腐。
17.水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。
18.立式水泵减震不应采用弹簧减震器。
19.室内排水管材：U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。
带1个大便器的支管》DN100，带1个大便槽的支管》DN150，接3个以上卫生器具支管》DN7520.室内雨水管：给水铸铁管、给水塑料管、镀锌钢管、黑管（内防腐）21.立管检查口每隔一层加一个，最底层和最高层带卫生器具必须加。
22.排水立管和主干管（如入户管）应作通球试验，球直径》排水管道直径的2/3。
U-PVC 排水立管应加伸缩节或三通（带伸缩节）和阻火圈（或防火套管）。
伸缩节间距不大于4米。
23.连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。
（清通设备）24.水平管与水平管道，水平管与立管应采用45度三通或45度四通，90度斜三通或90度斜四通。
立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头（TY 三通）。
25. 排水通气管高出屋面300mm,必须大于积雪厚度（非上人屋面）北京规定为600mm。
26. 通向室外排水管穿墙或基础必须下反时，应采用45度弯头或三通，并应在垂直管段设扫出口。
27. 室内热水分为：全循环、半循环、不循环。
热水管道应尽量利用自然补偿热伸缩（弯头、方形胀力）28. 水管道应进行冲洗，罐体不作水压试验只做灌水试验。
热水供回水、集水缸、分水缸、热水箱等均应作保温。
敞口水箱应作满水试验，密闭水箱应作水压试验。
29. 卫生器具安装应采用预埋螺栓或膨胀螺栓固定。
卫生器具应作满水试验和通水试验。
给水管道距地高度：洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手动自闭式）600mm,立式小便器1130mm,挂式小便器1050mm30. 室内采暖钢管：焊接钢管《DN32螺纹连接，>DN32焊接31. 管道坡度：汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三，不得小于千分之二。
汽水逆向流动，热水管道、蒸汽管道坡度大于等于千分之五。
散热器支管坡度等于1％，坡向应利于排水和泄水。
32. 平衡阀和调节阀（系统主干管）都具有方向，具有压力区间。
