西门子wincc数据报表的实现方式【摘要】随着工业领域的不断发展，用户需求一种以人机界面为控制主体的视窗控制体系的过程监控系统，以此来取代原来的以现场操作按钮和仪表为主的操作体系。

通过开放性、灵活性的可视化界面，迅速并直接的处理生产过程中的事件信息。

凭借这种战略思想，WINCC，运行于Windows系统下的控制中心，已发展成为工业市场领域的领导者，乃至业界遵循的标准。

Wincc集生产自动化和过程自动化于一体，应用于各种工业自动化领域，是提高工厂生产效率的上乘之选，并支持多种语言。

工业生产中，报表系统通常是控制系统中非常重要的一部分，是企业管理的基本措施和途径，它通常用来记录重要的现场工艺参数和统计信息。

早期，都是由人工记录的方式进行统计汇总，数据也只能有一种几乎只有记录员才能理解的表现形式，且这种形式难于更改。

当进入计算机时代后，报表这部分工作完全可以由计算机软件来实现，数据动态化，格式多样化，用户可以自己修改数据或格式。

针对自动化工程师而言，如何利用wincc软件来开发适合用户需求的报表，并且高效灵活的解决统计数据是自动化工程师必须掌握的一门技术，也是企业日常生产维护和管理中不可或缺的管理手段之一。

报表的变现形式分为许多种，大体上可分为两种形式：曲线格式和表格格式。

曲线形式主要是利用WINCC自带控件来实现，在控件属性中，可对趋势、常规、字体、趋势窗口、时间轴、数值轴、工具栏、状态栏、在线组态、导出中具体参数进行设置，以符合用户的生产需求和审美要求。

例如，时间轴可设成1分钟，1小时或者1天的形式，数值轴可以设置成根据实际测量值实时改变数值轴的范围。

应用在线趋势曲线的前提条件是，用户需要在变量记录里设置需要归档的变量内容和归档周期等一系列参数。

针对于一些特殊归档要求，曲线形式的归档可能满足不了用户的需求，往往用户需要生成一种支持打印功能并以表格形式查询的数据归档报表。

针对于这类复杂的报表，可以通过用户归档和Wincc报表编辑器来实现此类功能。

WINCC 嵌入式EXCEL 报表系统使用手册1、打开报表画面点击主画面中“报表”按钮，打开报表画面：2、界面介绍报表画面功能介绍时间设置3、选择报表文件在“报表选择”栏中选择需要生成报表的名称：4、选择报表类型在“类型选择”栏选择报表类型：日报表、月报表、年报表、自由报表，具体介绍如下：●日报表——为一天的报表数据，每小时产生一个记录，共24条记录，时间为“00:00:00”至“23:59:59”。

●月报表——为一月的报表数据，每天产生一个记录，根据月份的不同分别产生28-31条记录，时间为“01 00:00:00”至“30 23:59:59”（或“2823:59:59”/“29 23:59:59”/“31 23:59:59”）。

●年报表——为一年的报表数据，每月产生一个记录，共12条记录，时间为“01-01 00:00:00”至“12-31 23:59:59”。

●自由报表——为指定时间段的报表数据，时间段由“开始时间”和“结束时间”共同决定，每一个“时间间隔”产生一个记录，记录条数由时间段和时间间隔决定。

5、设置报表时间根据报表类型，选择报表时间。

点击“日历”可以打开日历控件，控件中可以快速选择日月年，也可以通过下拉窗口进行选择。

当为日报表时，需要设置“年”、“月”、“日”；当为月报表时，需要设置“年”、“月”；当为年报表时，需要设置“年”；当为自由报表时，需要设置开始和结束时间的“年”、“月”，“日”、“时”、“分”等全部项，间隔时间也需要设置。

6、生成报表当“报表选择”、“类型选择”和时间选择均设置完成后，点击“生成报表”按钮，系统将开始在右边表格中生成出报表，在生成报表的过程中能看见表格中数据逐渐显示，也能通过下方进度条看见完成情况。

生成报表时，空数据区用“#”填充，错误数据区用“##”填充，报表生成完毕后将有“成功生成数据文件！”提示。

同时，报表生成后将自动保存到项目中“report”文件夹下。

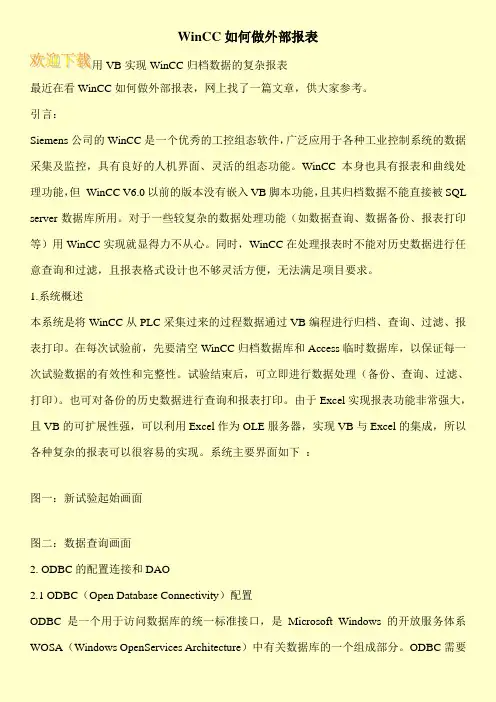

WinCC如何做外部报表用VB实现WinCC归档数据的复杂报表最近在看WinCC如何做外部报表，网上找了一篇文章，供大家参考。

引言：Siemens公司的WinCC是一个优秀的工控组态软件，广泛应用于各种工业控制系统的数据采集及监控，具有良好的人机界面、灵活的组态功能。

WinCC本身也具有报表和曲线处理功能，但WinCC V6.0以前的版本没有嵌入VB脚本功能，且其归档数据不能直接被SQL server数据库所用。

对于一些较复杂的数据处理功能（如数据查询、数据备份、报表打印等）用WinCC实现就显得力不从心。

同时，WinCC在处理报表时不能对历史数据进行任意查询和过滤，且报表格式设计也不够灵活方便，无法满足项目要求。

1.系统概述本系统是将WinCC从PLC采集过来的过程数据通过VB编程进行归档、查询、过滤、报表打印。

在每次试验前，先要清空WinCC归档数据库和Access临时数据库，以保证每一次试验数据的有效性和完整性。

试验结束后，可立即进行数据处理（备份、查询、过滤、打印）。

也可对备份的历史数据进行查询和报表打印。

由于Excel实现报表功能非常强大，且VB的可扩展性强，可以利用Excel作为OLE服务器，实现VB与Excel的集成，所以各种复杂的报表可以很容易的实现。

系统主要界面如下：图一：新试验起始画面图二：数据查询画面2. ODBC的配置连接和DAO2.1 ODBC（Open Database Connectivity）配置ODBC是一个用于访问数据库的统一标准接口，是Microsoft Windows的开放服务体系WOSA（Windows OpenServices Architecture）中有关数据库的一个组成部分。

ODBC需要。

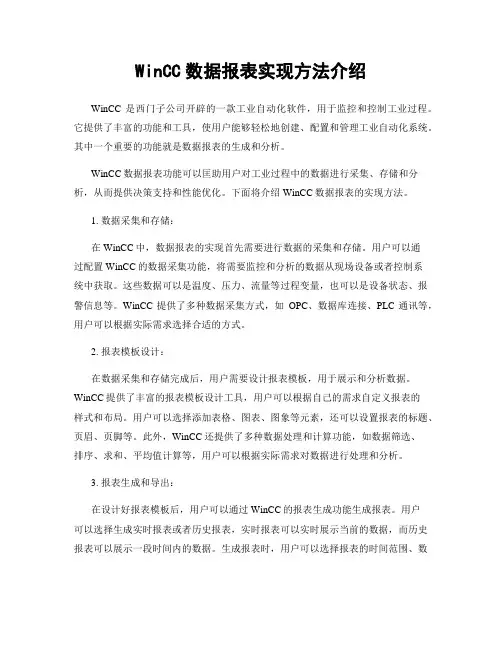

WinCC数据报表实现方法介绍WinCC是西门子公司开辟的一款工业自动化软件，用于监控和控制工业过程。

它提供了丰富的功能和工具，使用户能够轻松地创建、配置和管理工业自动化系统。

其中一个重要的功能就是数据报表的生成和分析。

WinCC数据报表功能可以匡助用户对工业过程中的数据进行采集、存储和分析，从而提供决策支持和性能优化。

下面将介绍WinCC数据报表的实现方法。

1. 数据采集和存储：在WinCC中，数据报表的实现首先需要进行数据的采集和存储。

用户可以通过配置WinCC的数据采集功能，将需要监控和分析的数据从现场设备或者控制系统中获取。

这些数据可以是温度、压力、流量等过程变量，也可以是设备状态、报警信息等。

WinCC提供了多种数据采集方式，如OPC、数据库连接、PLC通讯等，用户可以根据实际需求选择合适的方式。

2. 报表模板设计：在数据采集和存储完成后，用户需要设计报表模板，用于展示和分析数据。

WinCC提供了丰富的报表模板设计工具，用户可以根据自己的需求自定义报表的样式和布局。

用户可以选择添加表格、图表、图象等元素，还可以设置报表的标题、页眉、页脚等。

此外，WinCC还提供了多种数据处理和计算功能，如数据筛选、排序、求和、平均值计算等，用户可以根据实际需求对数据进行处理和分析。

3. 报表生成和导出：在设计好报表模板后，用户可以通过WinCC的报表生成功能生成报表。

用户可以选择生成实时报表或者历史报表，实时报表可以实时展示当前的数据，而历史报表可以展示一段时间内的数据。

生成报表时，用户可以选择报表的时间范围、数据类型、数据筛选条件等。

生成的报表可以以各种格式导出，如PDF、Excel、Word等，方便用户进行打印和共享。

4. 报表分析和优化：生成报表后，用户可以进行报表的分析和优化。

WinCC提供了丰富的数据分析工具，用户可以通过图表、图象等方式直观地展示和比较数据。

用户可以根据报表的分析结果，发现问题和改进措施，并进行性能优化。

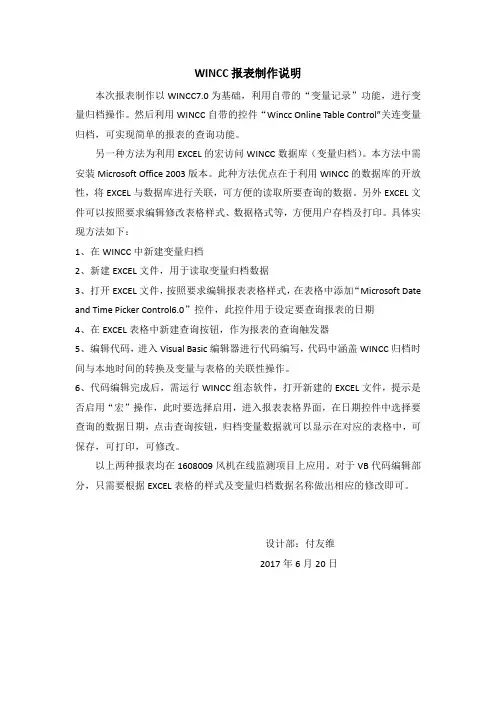

WINCC报表制作说明本次报表制作以WINCC7.0为基础，利用自带的“变量记录”功能，进行变量归档操作。

然后利用WINCC自带的控件“Wincc Online Table Control”关连变量归档，可实现简单的报表的查询功能。

另一种方法为利用EXCEL的宏访问WINCC数据库（变量归档）。

本方法中需安装Microsoft Office 2003版本。

此种方法优点在于利用WINCC的数据库的开放性，将EXCEL与数据库进行关联，可方便的读取所要查询的数据。

另外EXCEL文件可以按照要求编辑修改表格样式、数据格式等，方便用户存档及打印。

具体实现方法如下：1、在WINCC中新建变量归档2、新建EXCEL文件，用于读取变量归档数据3、打开EXCEL文件，按照要求编辑报表表格样式，在表格中添加“Microsoft Date and Time Picker Control6.0”控件，此控件用于设定要查询报表的日期4、在EXCEL表格中新建查询按钮，作为报表的查询触发器5、编辑代码，进入Visual Basic编辑器进行代码编写，代码中涵盖WINCC归档时间与本地时间的转换及变量与表格的关联性操作。

6、代码编辑完成后，需运行WINCC组态软件，打开新建的EXCEL文件，提示是否启用“宏”操作，此时要选择启用，进入报表表格界面，在日期控件中选择要查询的数据日期，点击查询按钮，归档变量数据就可以显示在对应的表格中，可保存，可打印，可修改。

以上两种报表均在1608009风机在线监测项目上应用。

对于VB代码编辑部分，只需要根据EXCEL表格的样式及变量归档数据名称做出相应的修改即可。

设计部：付友维2017年6月20日。

WinCC设备运行数据-日报表
原创作者：张占领 - 西门子工业技术支持中心
在实际生产过程中，需要对机床，压机之类设备的启停时间、耗电量以及产品数量等运行数据进行统计，生成日报表，分析企业生产运营状况。

运行效果：
1. 通过下拉列表选择设备
2. 通过时间控件选择日期
3. 生成日报表
日报表中呈现的数据不是原始采集的直接数据，需要做简单计算，如运行时间，用电量。

实现方法简述：WinCC自动存储设备运行数据到第三方数据库（简单起见，这里采用Access数据库），然后通过脚本查询数据库，将数据填充到excel模板并另存为htm文件，再通过WinCC画面中的web控件加载此htm文件，呈现日报表。

实现上述功能的WinCC V7.5 SP1源程序链接：
https:///s/17PZ_lqrCwhyN9I2LccGqqA
详细的开发步骤，这里不详述。

使用用户归档实现报表简介Use User Archive Create Report摘要 简单介绍了用户归档，介绍如何通过用户归档和WinCC报表编辑器实现复杂报表。

关键词 用户归档，报表Key Words User Archive ,ReportIA&DT Service & Support Page 2-17目录使用用户归档实现报表简介 (1)一．用户归档介绍 (4)二．用户归档的使用 (6)三．结合用户归档实现报表 (8)1．数据的存储 (9)2．报表布局的设计 (12)3．报表输出 (14)附录－推荐网址 (17)IA&DT Service & Support Page 3-17一．用户归档介绍用户归档编辑器是一个WinCC的附加选件，需要安装相应的授权才能使用，否则只能使用DEMO模式。

它可以用来在服务器 PC 上连续的保存来自技术过程的数据。

在图形编辑器中，可以组态 WinCC 用户归档表格元素来以表格显示运行系统中用户归档的在线数据。

用户归档还可用于准备自动化系统（例如 S5、S7）的数据。

如果必要，数据可以配方或设定值的形式从控制器读出。

用户归档编辑器提供两种数据库表格：用户归档： 用户归档是用户可在其中创建自己的数据域的数据库表格。

用户归档用于存储数据，并根据 SQL 数据库规则提供对这些数据的标准化访问。

视图： 视图接收来自用户归档的数据并用于数据的相加，例如，为获得有关产品组的概述。

其在WinCC默认情况下是不会被安装的。

可以通过以下步骤安装。

插入WinCC安装光盘,选择安装SIMATIC WinCC，弹出界面（图1），选择安装或者卸载的组件，在弹出的选择组件界面中左侧选择选项，右侧选中用户归档，点击下一步开始安装。

图1 安装卸载IA&DT Service & Support Page 4-17图2选择组件安装好后打开WinCC项目编辑器在项目的树状结构里会看到用户归档选项。

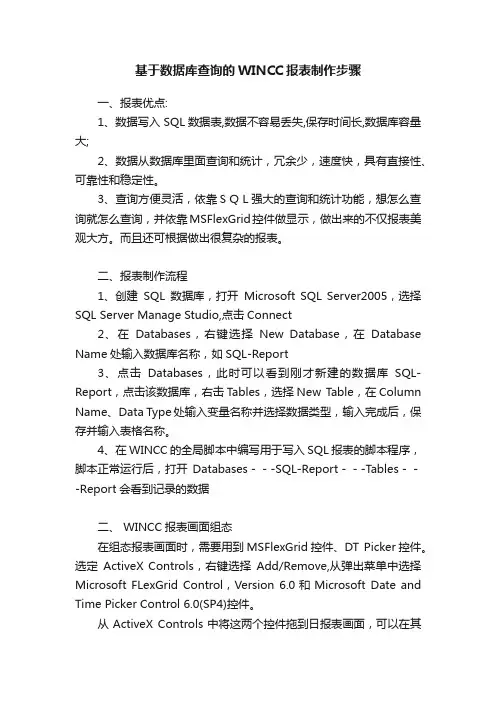

基于数据库查询的WINCC报表制作步骤一、报表优点:1、数据写入SQL数据表,数据不容易丢失,保存时间长,数据库容量大;2、数据从数据库里面查询和统计，冗余少，速度快，具有直接性、可靠性和稳定性。

3、查询方便灵活，依靠ＳＱＬ强大的查询和统计功能，想怎么查询就怎么查询，并依靠MSFlexGrid控件做显示，做出来的不仅报表美观大方。

而且还可根据做出很复杂的报表。

二、报表制作流程1、创建SQL数据库，打开Microsoft SQL Server2005，选择SQL Server Manage Studio,点击Connect2、在Databases，右键选择New Database，在Database Name处输入数据库名称，如SQL-Report3、点击Databases，此时可以看到刚才新建的数据库SQL-Report，点击该数据库，右击Tables，选择New Table，在Column Name、Data Type处输入变量名称并选择数据类型，输入完成后，保存并输入表格名称。

4、在WINCC的全局脚本中编写用于写入SQL报表的脚本程序，脚本正常运行后，打开Databases－－-SQL-Report－－-Tables－－-Report会看到记录的数据二、 WINCC报表画面组态在组态报表画面时，需要用到MSFlexGrid控件、DT Picker控件。

选定ActiveX Controls，右键选择Add/Remove,从弹出菜单中选择Microsoft FLexGrid Control，Version 6.0和Microsoft Date and Time Picker Control 6.0(SP4)控件。

从ActiveX Controls中将这两个控件拖到日报表画面，可以在其属性中更改控件的名称，设置MSFlexGrid控件属性。

注意：通常情况下，直接选择Microsoft FLexGrid Control，Version 6.0控件时，需要注册。

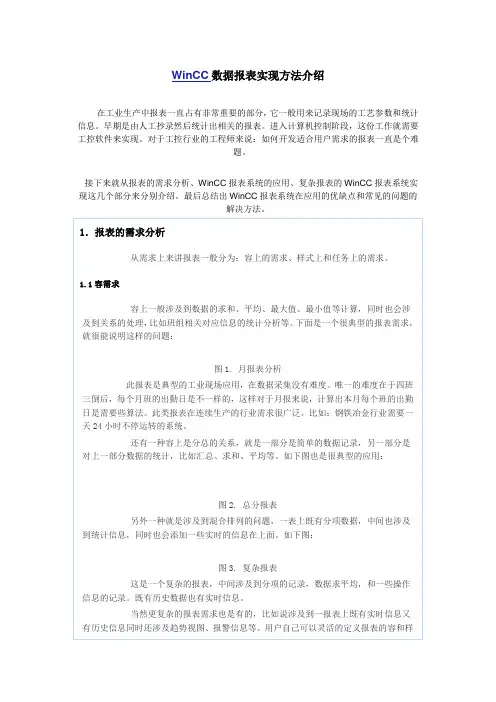

WinCC数据报表实现方法介绍
在工业生产中报表一直占有非常重要的部分，它一般用来记录现场的工艺参数和统计信息。

早期是由人工抄录然后统计出相关的报表。

进入计算机控制阶段，这份工作就需要工控软件来实现。

对于工控行业的工程师来说：如何开发适合用户需求的报表一直是个难
题。

接下来就从报表的需求分析、WinCC报表系统的应用、复杂报表的WinCC报表系统实现这几个部分来分别介绍。

最后总结出WinCC报表系统在应用的优缺点和常见的问题的
解决方法。
