变压器的输出功率如何变化

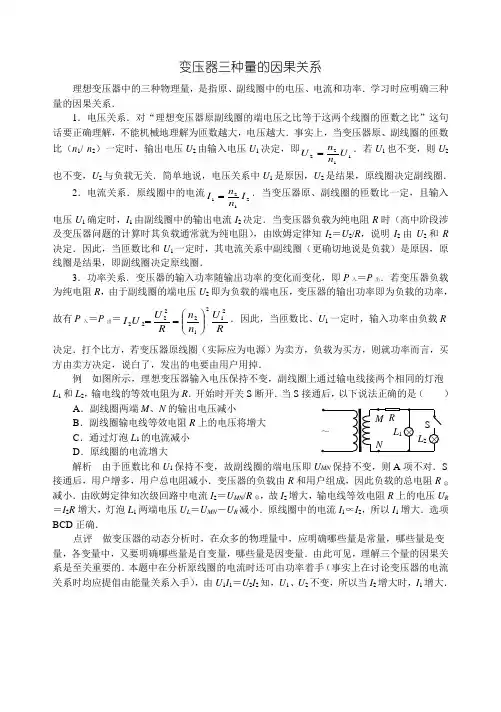

变压器三种量的因果关系理想变压器中的三种物理量，是指原、副线圈中的电压、电流和功率．学习时应明确三种量的因果关系．1．电压关系．对“理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比”这句话要正确理解，不能机械地理解为匝数越大，电压越大．事实上，当变压器原、副线圈的匝数比（n 1/ n 2）一定时，输出电压U 2由输入电压U 1决定，即1122U n n U =．若U 1也不变，则U 2也不变，U 2与负载无关．简单地说，电压关系中U 1是原因，U 2是结果，原线圈决定副线圈．2．电流关系．原线圈中的电流2121I n n I =．当变压器原、副线圈的匝数比一定，且输入电压U 1确定时，I 1由副线圈中的输出电流I 2决定．当变压器负载为纯电阻R 时（高中阶段涉及变压器问题的计算时其负载通常就为纯电阻），由欧姆定律知I 2＝U 2/R ，说明I 2由U 2和R 决定．因此，当匝数比和U 1一定时，其电流关系中副线圈（更确切地说是负载）是原因，原线圈是结果，即副线圈决定原线圈．3．功率关系．变压器的输入功率随输出功率的变化而变化，即P 入＝P 出．若变压器负载为纯电阻R ，由于副线圈的端电压U 2即为负载的端电压，变压器的输出功率即为负载的功率，故有P 入＝P 出＝R U n n R U U I 212122222⎪⎪⎭⎫ ⎝⎛==．因此，当匝数比、U 1一定时，输入功率由负载R 决定．打个比方，若变压器原线圈（实际应为电源）为卖方，负载为买方，则就功率而言，买方由卖方决定，说白了，发出的电要由用户用掉．例 如图所示，理想变压器输入电压保持不变，副线圈上通过输电线接两个相同的灯泡L 1和L 2，输电线的等效电阻为R ．开始时开关S 断开．当S 接通后，以下说法正确的是（ ）A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 上的电压将增大C ．通过灯泡L 1的电流减小D ．原线圈的电流增大解析 由于匝数比和U 1保持不变，故副线圈的端电压即U MN 保持不变，则A 项不对．S 接通后，用户增多，用户总电阻减小．变压器的负载由R 和用户组成，因此负载的总电阻R 总减小．由欧姆定律知次级回路中电流I 2＝U MN /R 总，故I 2增大，输电线等效电阻R 上的电压U R ＝I 2R 增大，灯泡L 1两端电压U L ＝U MN －U R 减小．原线圈中的电流I 1∝I 2，所以I 1增大．选项BCD 正确．点评 做变压器的动态分析时，在众多的物理量中，应明确哪些量是常量，哪些量是变量，各变量中，又要明确哪些量是自变量，哪些量是因变量．由此可见，理解三个量的因果关系是至关重要的．本题中在分析原线圈的电流时还可由功率着手（事实上在讨论变压器的电流关系时均应提倡由能量关系入手），由U 1I 1＝U 2I 2知，U 1、U 2不变，所以当I 2增大时，I 1增大．。

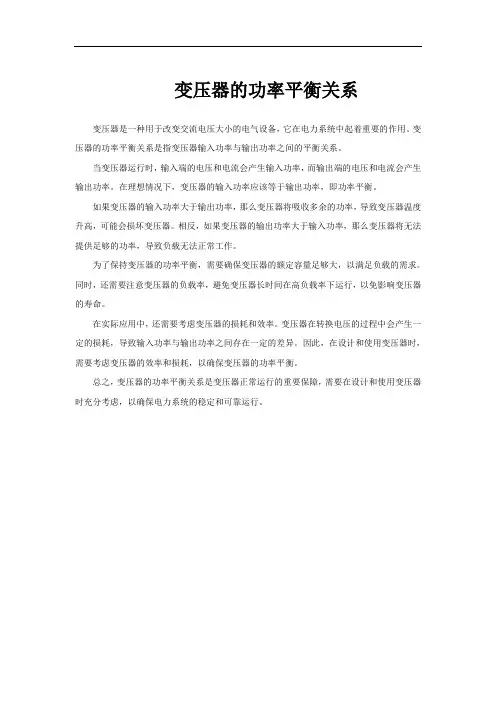

变压器的功率平衡关系
变压器是一种用于改变交流电压大小的电气设备，它在电力系统中起着重要的作用。

变压器的功率平衡关系是指变压器输入功率与输出功率之间的平衡关系。

当变压器运行时，输入端的电压和电流会产生输入功率，而输出端的电压和电流会产生输出功率。

在理想情况下，变压器的输入功率应该等于输出功率，即功率平衡。

如果变压器的输入功率大于输出功率，那么变压器将吸收多余的功率，导致变压器温度升高，可能会损坏变压器。

相反，如果变压器的输出功率大于输入功率，那么变压器将无法提供足够的功率，导致负载无法正常工作。

为了保持变压器的功率平衡，需要确保变压器的额定容量足够大，以满足负载的需求。

同时，还需要注意变压器的负载率，避免变压器长时间在高负载率下运行，以免影响变压器的寿命。

在实际应用中，还需要考虑变压器的损耗和效率。

变压器在转换电压的过程中会产生一定的损耗，导致输入功率与输出功率之间存在一定的差异。

因此，在设计和使用变压器时，需要考虑变压器的效率和损耗，以确保变压器的功率平衡。

总之，变压器的功率平衡关系是变压器正常运行的重要保障，需要在设计和使用变压器时充分考虑，以确保电力系统的稳定和可靠运行。

变压器的计算与选择一、变压器的计算变压器是一种重要的电力设备，用于改变电压的大小，实现电能的传输和分配。

在变压器的计算中，主要涉及功率计算、变比计算、电流计算和线圈匝数计算等。

1.功率计算：变压器的功率计算需要知道负载的功率需求和变压器的效率。

功率计算公式为：P=S×η，其中P为变压器的输出功率，S为负载的功率需求，η为变压器的效率。

2.变比计算：变压器的变比是指输入端电压和输出端电压的比值。

变比计算公式为：N=U1/U2，其中N为变比，U1为输入端电压，U2为输出端电压。

3. 电流计算：变压器的电流计算需要知道负载的功率需求、输入端电压和输出端电压。

电流计算公式为：I = S/(U2 × cosφ)，其中I为输出端电流，S为负载的功率需求，U2为输出端电压，cosφ为功率因数。

4.线圈匝数计算：变压器的线圈匝数计算需要知道输入端电压、输出端电压和变压器的变比。

线圈匝数计算公式为：N1/N2=U1/U2，其中N1为输入端线圈匝数，N2为输出端线圈匝数，U1为输入端电压，U2为输出端电压。

二、变压器的选择在选用变压器时，需要考虑以下几个因素：负载需求、额定功率、电压等级、变比、功率因数和效率等。

1.负载需求：根据负载的功率需求选择合适的变压器。

例如，负载功率为1000W的情况下，选择额定功率为1000W的变压器。

2.额定功率：变压器的额定功率是指变压器可以连续供应的最大功率，需要根据负载需求来选择合适的额定功率。

一般情况下，负载功率应小于变压器的额定功率。

3.电压等级：根据电力系统的电压等级选择合适的变压器。

电压等级通常有220V、380V、10kV、35kV等，应根据系统需要来选择。

4.变比：根据输入端和输出端的电压要求选择合适的变比。

变比的选择需要满足电压变化要求，并考虑电流的变化。

5.功率因数：根据负载的功率因数选择合适的变压器。

功率因数是负载电流和电压之间的相位差，选择变压器时要考虑其负载功率因数的要求。

变压器基本关系式及计算变压器是将交流电能从一电压级别传输到另一电压级别的装置。

它通过电磁感应原理工作，利用电流在绕组中产生的磁场导致另一绕组中的电流变化。

变压器的基本关系式是基于电压和电流之间的比例关系，包括：1.基本比例关系变压器的基本比例关系由下面的方程式给出：V1/N1=V2/N2=I1/I2其中，V1和V2分别是一次绕组和二次绕组的电压，N1和N2分别是一次绕组和二次绕组的匝数，I1和I2分别是一次绕组和二次绕组的电流。

这个关系式可以表示为一次绕组的电流和电压比等于二次绕组的电流和电压比。

2.功率关系变压器的输入功率和输出功率之间有一个基本关系：P1=P2其中，P1是一次绕组的输入功率，P2是二次绕组的输出功率。

由于能量是守恒的，所以功率输入等于功率输出。

3.变压器效率变压器的效率可以通过下面的公式计算：Efficiency = (P2 / P1) × 100%其中，Efficiency是变压器的效率，P1是一次绕组的输入功率，P2是二次绕组的输出功率。

效率越高，变压器的能量损耗越少。

4.变比关系变压器的变比关系由下面的公式给出：k=V1/V2=N1/N2=I2/I1其中，k是变比，V1和V2是一次绕组和二次绕组的电压，N1和N2是一次绕组和二次绕组的匝数，I1和I2是一次绕组和二次绕组的电流。

变比表示了一次绕组和二次绕组之间的电压和电流比。

5.偏差关系实际上，变压器的变比并不是绝对精确的，存在一定的偏差。

这个偏差可以通过下面的公式计算：δ=(V1/V2-N1/N2)/(V1/V2)×100%其中，δ是变压器的偏差，V1和V2是一次绕组和二次绕组的电压，N1和N2是一次绕组和二次绕组的匝数。

以上是变压器的基本关系式及计算方法。

这些关系式可以帮助我们理解变压器的工作原理和性能。

变压器输出功率怎么算变压器设计和计算是比较复杂的，小型和大型的计算不一样，硅钢片质量好坏也不一样，好的磁通密度B在10000高斯以上，差的硅钢片B只有6000高斯。

根据硅钢片型号不一样，每伏匝数也就不一样，。

按你给的数据，这个变压器功率是50W小型变压器，次级电流为功率除电压=2.94 可以算为3A。

功率是按截面积计算的。

第一步：变压器的功率 = 输出电压* 输出电流（如果有多组就每组功率相加）得到的结果要除以变压器的效率，否则输出功率不足。

100W以下除0.75，100W-300W除0.9，300W以上除0.95.事实上变压器的骨架不一定很合适计算结果，所以这只是要设计变压器的功率，比如一个变压器它的输入220V，输出是12V 8A，那么它的需要的功率是12*8/0.75=128W，后面的例子以此参数为例（市售的产品一般不会取理论上的值，因为它们考虑的更多是成本，所以它们选的功率不会大这么多）第二步：决定需要的铁芯面积；需要的铁芯面积=1.25变压器的功率。

单位为平方厘米。

上例的铁芯面积是1.25*128=14.142=14.2平方厘米第三步：选择骨架，铁芯面积就是铁芯的长除以3（得到的数就是舌宽，就是中间那片的宽度），再乘以铁芯要叠的厚度，如上例它应该选择86*50或86*53的骨架，从成本考虑选86*50，它的面积是8.6/3*5=14.333，由于五金件的误差，真实的面积大约是14.0。

这个才是真实的铁芯面积第四步：计算每V电压需要的匝数，公式100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度当电源电压为50Hz时（中国大陆），代入以上公式，得到以下公式;450000÷铁芯面积*铁芯最大磁感应强度铁芯最大磁感应强度一般取10000—14000（高斯）之间，质量好的取14000-12000，一般的取10000-12000，个人一般取中间12000，这个取值直接影响到匝数，取值大了变压器损耗也大，小了线又要多，就要在成本和损耗中折中选择第五步;选择线径，线径很多电工书里都会有一个表注明是4.5A或2.5A的电流密度时电线可以通过的电流，一般生产时绕线机可能不是绕得很理想，所以如果选择2.5A的电流密度，大部分绕不下所有的线，所以如果是生产就要在2.5—4.5A的电流密度范围内选择，通常要试制样品才能选择最合适的，在成本上考虑就用小些的，效果上考虑就用粗些的。

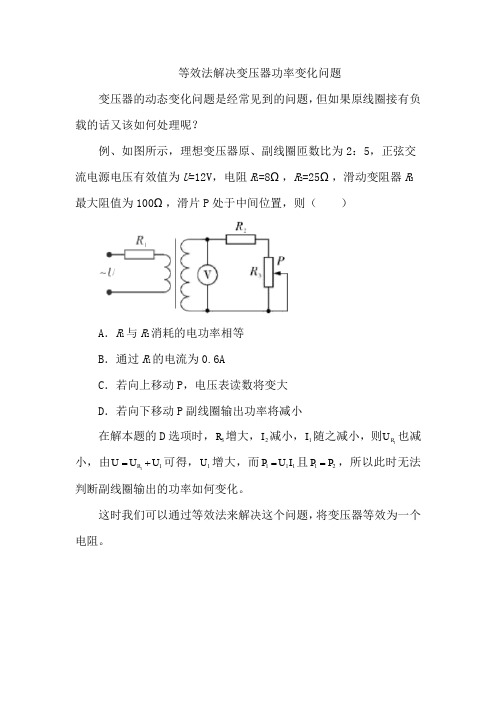

等效法解决变压器功率变化问题变压器的动态变化问题是经常见到的问题，但如果原线圈接有负载的话又该如何处理呢？例、如图所示，理想变压器原、副线圈匝数比为2：5，正弦交流电源电压有效值为U =12V ，电阻R 1=8Ω，R 2=25Ω，滑动变阻器R 3最大阻值为100Ω，滑片P 处于中间位置，则（ ）A ．R 1与R 2消耗的电功率相等B ．通过R 1的电流为0.6AC ．若向上移动P ，电压表读数将变大D ．若向下移动P 副线圈输出功率将减小在解本题的D 选项时，3R 增大，2I 减小，1I 随之减小，则1R U 也减小，由11R U U U =+可得，1U 增大，而111P U I =且12P P =，所以此时无法判断副线圈输出的功率如何变化。

这时我们可以通过等效法来解决这个问题，将变压器等效为一个电阻。

设原、副线圈两端的电压分别为1U 、2U ，电流分别为1I 、2I ，匝数分别为1n 、2n ，副线圈负载为2R ，变压器等效电阻为'2R ，则有'121U R I =。

而1122U n U n =，1221I n I n =，222UR I =，联立可得2'1222n R R n ⎛⎫= ⎪⎝⎭。

从以上分析可以看出，只有一个副线圈的理想变压器，可以把原线圈、副线圈和负载等效为一个电阻2'1222n R R n ⎛⎫= ⎪⎝⎭，这个方法就是理想变压器等效电阻法。

若利用等效法则电路图可以简化为下图所示，等效阻值为()22'122222550125n R R n ⎛⎫⎛⎫==+=Ω ⎪ ⎪⎝⎭⎝⎭，这样我们就可以应用电源输出功率随外电阻变化规律得出结论：1R 等效为电源内阻，此时R r >外且向下滑动滑片外电阻增大，所以输出功率减小。

通过以上的分析我们看出在处理原线圈存在负载的理想变压器问题时，利用等效法可以迅速解决功率变化问题。

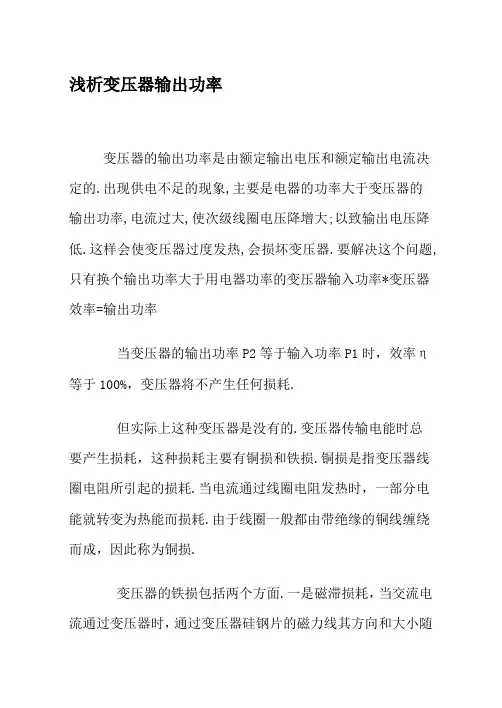

浅析变压器输出功率变压器的输出功率是由额定输出电压和额定输出电流决定的.出现供电不足的现象,主要是电器的功率大于变压器的输出功率,电流过大,使次级线圈电压降增大;以致输出电压降低.这样会使变压器过度发热,会损坏变压器.要解决这个问题,只有换个输出功率大于用电器功率的变压器输入功率*变压器效率=输出功率当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.所以输入功率不足,输出的供电也不足咯至于输入为什么不足...一层一层追溯,就会发现是发电机的功率不够了变压器的输出功率是由绕组线圈的粗细和圈数所决定的. 变压器的输入功率由输出决定.直接接在变压器上的电器为什么会出现供电不足的现象?因为线路有电压降当线路功率较大时电压降就会更明显,所以就导致线路末端的电压无法达到额定电压.解决的方法有两个：1提高变压器输出电压,但是太高有会导致变压器轻载时电压过高烧毁用电器.2增加导线线径减少电压降. 变压器的输出功率是由铁芯截面积和绕线直径决定的。

变压器功率必须大于用电器的功率，这样就不会出现供电不足的现象。

变压器的输入电压应该和额定电压误差不应该太大。

高中物理之变压器知识点理想变压器是高中物理中的一个理想模型，它指的是忽略原副线圈的电阻和各种电磁能量损失的变压器。

实际生活中，利用各种各样的变压器，可以方便的把电能输送到较远的地区，实现能量的优化配置。

在电能输送过程中，为了达到可靠、保质、经济的目的，变压器起到了重要的作用。

变压器理想变压器的构造、作用、原理及特征构造：两组线圈（原、副线圈）绕在同一个闭合铁芯上构成变压器。

作用：在输送电能的过程中改变电压。

原理：其工作原理是利用了电磁感应现象。

特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交变电压。

理想变压器的理想化条件及其规律在理想变压器的原线圈两端加交变电压U1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势，根据法拉第电磁感应定律有：忽略原、副线圈内阻，有U1＝E1，U2＝E2另外，考虑到铁心的导磁作用而且忽略漏磁，即认为在任意时刻穿过原、副线圈的磁感线条数都相等，于是又有，由此便可得理想变压器的电压变化规律为。

在此基础上再忽略变压器自身的能量损失（一般包括线圈内能量损失和铁芯内能量损失这两部分，分别俗称为“铜损”和“铁损”），有P1=P2 而P1=I1U1，P2=I2U2，于是又得理想变压器的电流变化规律为由此可见：（1）理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因数的差别。

）（2）理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式。

规律小结（1）熟记两个基本公式即对同一变压器的任意两个线圈，都有电压和匝数成正比。

②P入=P出，即无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和。

（2）原副线圈中过每匝线圈通量的变化率相等（3）原副线圈中电流变化规律一样，电流的周期频率一样（4）公式中，原线圈中U1、I1代入有效值时，副线圈对应的U2、I2也是有效值，当原线圈中U1、I1为最大值或瞬时值时，副线圈中的U2、I2也对应最大值或瞬时值（5）需要特别引起注意的是：①只有当变压器只有一个副线圈工作时，才有：②变压器的输入功率由输出功率决定，往往用到：即在输入电压确定以后，输入功率和原线圈电压与副线圈匝数的平方成正比，与原线圈匝数的平方成反比，与副线圈电路的电阻值成反比。

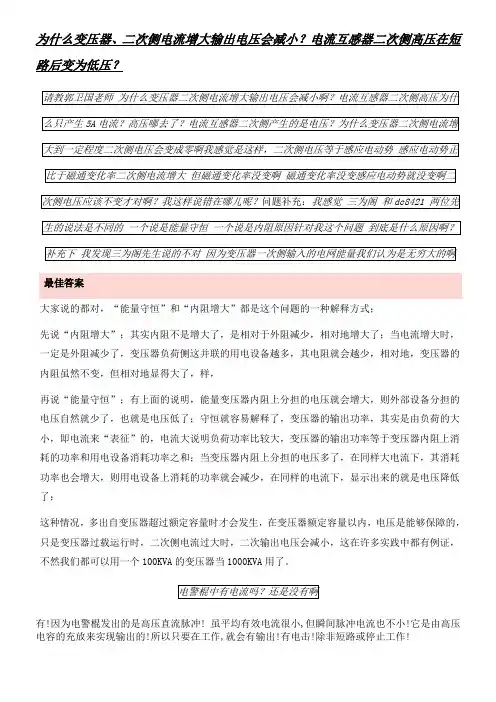

有!因为电警棍发出的是高压直流脉冲! 虽平均有效电流很小,但瞬间脉冲电流也不小!它是由高压电容的充放来实现输出的!所以只要在工作,就会有输出!有电击!除非短路或停止工作!电警棍输出电压很高电流很小，但初始瞬间电流较大，足矣击震倒人的。

你学的什么啊！电警棍是低压逆变的原理，使产生高压脉冲，输出电流只有那么点！！简单的说静但只是瞬间。

（2）还要了解的是电击死亡主要是电流流过心脏，导致死亡的，所以看能否电死人，电流最关键。

因此，警棍的脉冲强电流足以让人跳起来，又不会电死人。

(3)想像一下警棍的几万伏电压，如果能持续几秒钟的化，我敢肯定那人早就烧焦成一堆炭了。

总之，你要彻底明白这个问题，主要是明白“脉冲”这个概念，在一段时间内对脉冲的积分为的，如果你还在上中学，看不明白也甭用着急，以后会明白的。

电有多少能量就做多少功。

功计算公式：功 = 电压×电流×时间电压：5000V，确实很高电流：0.95mA，很小时间：1.6-3.7ms, 一瞬间，不过次数也许很多。

可以估计到也对人体的做功有多微毫了。

虽然静电可以烧穿芯片，但是人体的电阻还是很大的。

除了刺激神经没有什么损害。

人被电击死，是因为大量的电流通过人体后使的人体内的蛋白质凝结而死。

而我们平常经常看到的人被雷电击中而死，人体被烧焦。

是因为在极短的时间内通过大流量的电流。

我们被高频电流击中，一般人体是表面皮肤被烧焦。

这是因为高频电的集肤作用。

而脱衣服产生的静电，虽然电压高，但其形成的电流很小。

在冬天的时候，我们用手摸门把的时候，会有被电击的感觉，那就是身上的静电通过门把放电引起的，但因为其电流很小，所以对人不会产生至命性。

电压互感器在正常运行中，二次负载阻抗很大，电压互感器是恒压源，内阻抗很小，容量很小，一次绕组导线很细，当互感器二次发生短路时，一次电流很大，若二次熔丝选择不当，保险丝不能熔断时，电压互感器极易被烧坏。

所以，电压互感器二次侧是不允许短路。

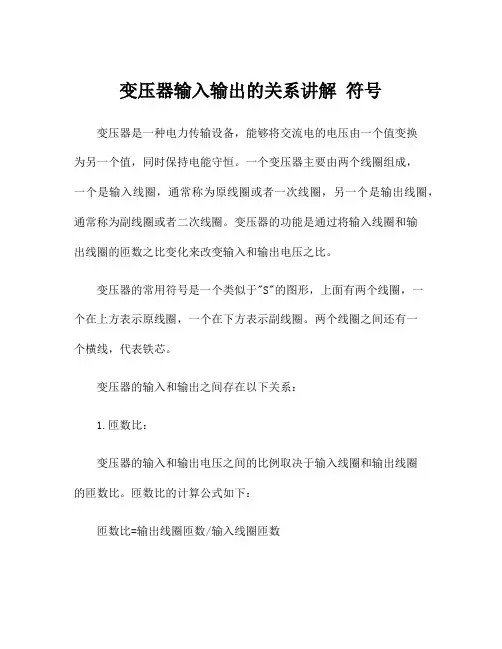

变压器输入输出的关系讲解符号变压器是一种电力传输设备，能够将交流电的电压由一个值变换为另一个值，同时保持电能守恒。

一个变压器主要由两个线圈组成，一个是输入线圈，通常称为原线圈或者一次线圈，另一个是输出线圈，通常称为副线圈或者二次线圈。

变压器的功能是通过将输入线圈和输出线圈的匝数之比变化来改变输入和输出电压之比。

变压器的常用符号是一个类似于"S"的图形，上面有两个线圈，一个在上方表示原线圈，一个在下方表示副线圈。

两个线圈之间还有一个横线，代表铁芯。

变压器的输入和输出之间存在以下关系：1.匝数比：变压器的输入和输出电压之间的比例取决于输入线圈和输出线圈的匝数比。

匝数比的计算公式如下：匝数比=输出线圈匝数/输入线圈匝数如果输出线圈的匝数比输入线圈的匝数多，则输出电压比输入电压高；如果输出线圈的匝数少，则输出电压比输入电压低。

2.电流比：变压器的输入和输出电流之间的比例与匝数比相反。

电流比的计算公式如下：电流比=输入线圈匝数/输出线圈匝数如果输入线圈的匝数比输出线圈的匝数多，则输入电流比输出电流高；如果输入线圈的匝数少，则输入电流比输出电流低。

3.功率比：变压器的输入和输出之间的功率比是保持电能守恒的关键。

功率比的计算公式如下：功率比=输出功率/输入功率根据功率守恒定律，输入功率应等于输出功率。

根据这些关系，可以得到以下几个特性：1.去交直变换：变压器只能转换交流电，无法转换直流电。

这是因为交流电的方向和大小会周期性地变化，而变压器可以利用变压器的磁场感应原理来传递电能。

2.输入电流和输出电压成反比：根据电流比的关系，输入电流和输出电压成反比。

当输出电压增加时，输出电流会相应地减少。

3.输入功率和输出功率成正比：输入功率和输出功率成正比，即功率比等于1。

这是因为变压器的设计要求输入和输出之间的功率守恒。

4.变压器电压的实际变化：理论上，变压器可以将电压从任意低值变换为任意高值，或者从任意高值变换为任意低值。

变压器的三个变换关系变压器是一种常见的电力设备，用于改变交流电的电压大小。

它通过电磁感应的原理实现电能的传递和转换。

变压器的运行基于三个重要的变换关系，即电压变换、电流变换和功率变换。

1. 电压变换电压变换是变压器最基本的功能之一。

变压器通过绕组的匝数比例实现输入电压和输出电压之间的转换。

根据电磁感应原理，绕组的匝数与电压成正比，因此，输入绕组匝数较多的一侧将产生高电压，而输出绕组匝数较少的一侧将产生低电压。

通过适当选择绕组匝数比例，可以实现将输入电压升高或降低到所需的输出电压。

2. 电流变换除了电压变换，变压器还能实现电流的变换。

根据电流的定义，电流等于电荷通过截面的速度。

在变压器中，输入绕组和输出绕组通过磁场的耦合实现电流的传递。

由于绕组的匝数比例不同，输入电流和输出电流之间也会存在比例关系。

根据电流守恒定律，输入电流与输出电流之间的比例等于绕组匝数比例的倒数。

因此，当输入电流较大时，输出电流会相应减小，反之亦然。

3. 功率变换变压器还可以实现功率的变换。

功率是电能转化的速率，可以通过电压和电流的乘积来计算。

在变压器中，输入功率和输出功率之间存在一个关系，即输入功率等于输出功率。

这是因为变压器是一种能量传递设备，理想情况下，它不会产生能量损耗。

因此，当输入电压和输出电流发生变化时，输入功率和输出功率会相应地发生变化，但总的功率保持不变。

变压器的三个变换关系为电压变换、电流变换和功率变换。

它们通过绕组的匝数比例实现输入电压和输出电压的转换，同时实现输入电流和输出电流的变换，以及输入功率和输出功率的变换。

变压器的运行原理基于电磁感应，通过合理选择绕组匝数比例，可以实现不同电压和电流的需求，广泛应用于电力系统和电子设备中。

变压器的功率、损耗、效率(1)变压器的功率。

变压器在传输功率的同时，要消耗一部分能量，这主要是铁耗和铜耗。

所有的损耗在变压器内部都转化为热量，一部分使变压器的温度升高，另一部分则散发到周围的介质中去。

变压器的输出功率P2=U2cosφ2，是与φ2有关的量，所以，在同等容许发热的情况下，输出功率的大小取决于负载的功率因数cosφ2，功率因数cosφ2越高，输出的功率越大。

如果向功率因数为零的负载供电，变压器尽管在额定状态下运行，但输出的功率仍然为零。

(2)变压器的损耗。

变压器的输入功率与输出功率之差就是变压器的损耗，主要包括铁耗和铜耗。

变压器的铁耗近似等于空载损耗，铜耗近似等于负载损耗。

在电源频率不变的情况下，铁耗与仅与铁芯的磁通密度值有关，而主磁通的密度值又大致与电源电压成正比，只要电源电压一定，主磁通及磁通密度值几乎与负载无关。

所以，无论变压器空载或满载，变压器的铁耗几乎是一个固定的值。

变压器的铜耗与绕组中电流的大小有关，随负载的变化而变化，是一个可变的损耗。

(3)变压器的效率。

变压器输出的有功功率P2与输入有功功率P1的百分比，称为变压器的效率，用η表示，即因为输入有功功率P1包括输出有功功率P2、铁耗PFe和铜耗PCu，所以由于变压器是静止电气设备，没有机械损耗，效率很高，一般效率可达百分之九十几，大容量变压器可达97%左右。

(4)变压器的最高效率。

变压器的效率与负载的大小及功率因数有关。

当负载的功率因数为某一固定值时，变压器接上负载后随着负载的增加，变压器的效率η由零很快上升到最大值，然后又略有降低。

其原因如下：1)铁耗是固定损耗，当负载较小时，铜耗比较小，铁耗对效率的影响是主要因素，效率随负载的增加而很快提高。

2)铜耗与电流的平方成正比，当负载增大时，铜耗增加很快，从而使效率随负载的增加而降低。

3)数学分析可以证明，在某一负载下，可变损耗（铜耗）与固定损耗（铁耗）相等时，变压器的效率最高。

变压器的计算公式
1.电压变比公式
电压变比公式用于计算变压器的输入端和输出端的电压之间的变化关系。

电压变比公式可以表示为：
转变后的电压/转变前的电压=转变后的匝数/转变前的匝数
这个公式说明了当变压器的匝数发生变化时，所对应的电压也会发生变化。

2.电流变比公式
电流变比公式用于计算变压器的输入端和输出端的电流之间的变化关系。

电流变比公式可以表示为：
转变后的电流/转变前的电流=转变后的匝数/转变前的匝数
这个公式说明了当变压器的匝数发生变化时，所对应的电流也会发生变化。

3.功率变比公式
功率变比公式用于计算变压器的输入端和输出端的功率之间的变化关系。

功率变比公式可以表示为：
转变后的功率/转变前的功率=(转变后的电压/转变前的电压)*(转变后的电流/转变前的电流)
这个公式说明了当变压器的电压和电流发生变化时，所对应的功率也会发生变化。

4.变压器容量公式
变压器容量公式用于计算变压器的容量大小。

容量可以表示为：
容量=输入端的电压*输入端的电流
这个公式说明了变压器的容量是由电压和电流的乘积决定的。

这些公式是计算变压器参数的基本工具，可以帮助工程师设计和选择适用于不同场合的变压器。

在使用这些公式时，需要根据实际情况进行参数的测量和计算，并注意变压器的额定参数和工作条件，以保证变压器的正常运行和安全使用。

专题四变压器一、理想变压器各物理量变化的决定因素(1)输入电压U1决定输出电压U2：这是因为输出电压U2= U1，当U1不变时，不论负载电阻R变化与否,U2不会改变。

不会改变。

(2)输出电流I2决定输入电流I1：在输入电压U1一定的情况下，输出电压U2也被完全确定。

当负载电阻R增大时，I2减小，则I1相应减小；当负载电阻R减小时，I2增大，则I1相应增大。

在使用变压器时，不能使变压器次级短路。

增大。

在使用变压器时，不能使变压器次级短路。

(3)输出功率P2决定输入功率P1:理想变压器的输入功率与输出功率相等，即P2=P1。

在输入电压U1一定的情况下，当负载电阻R增大时，I2减小，则变压器输出功率P2=I2U2减小，输入功率P1也将相应减小；当负载电阻R减小时，I2增大，变压器的输出功率P2=I2U2增大，也将增大。

则输入功率P1也将增大。

1、一理想变压器原、一理想变压器原、副线圈的匝数比为副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，为滑动变阻器的触头。

下列说法正确的是（ ）副线圈所接电路如图乙所示，P为滑动变阻器的触头。

下列说法正确的是（A.副线圈输出电压的频率为50 Hz B.副线圈输出电压的有效值为31 V C.P向右移动时，原、副线圈的电流比减小向右移动时，原、副线圈的电流比减小D.P向右移动时，变压器的输出功率增加向右移动时，变压器的输出功率增加2、一理想变压器原、原线圈与正弦交变电源连接，输入电压输入电压副线圈匝数比n1:n2=11:5。

原线圈与正弦交变电源连接，一理想变压器原、副线圈匝数比u如图所示。

副线圈仅接入一个10 W的电阻。

则( ) A.流过电阻的电流是20 A B.与电阻并联的电压表的示数是100 V C.经过1分钟电阻发出的热量是6×103 J D.变压器的输入功率是1×103 W 3．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.20 接正弦交流电源，电压表A．下列判断中正确的是（．下列判断中正确的是（ ）A．初级线圈和次级线圈的匝数比为2∶1 B．初级线圈和次级线圈的匝数比为5∶1 C．电流表A2的示数为1.0 A D．电流表A2的示数为0.4 A 4．某理想变压器原、副线圈的匝数比为55∶9，原线圈所接电源电压按图5所示规律，则下列判断正确的是（ ）变化，副线圈接有一灯泡，此时灯泡消耗的功率为40 W，则下列判断正确的是（V A．副线圈两端输出的电压为362 2 V B．原线圈中电流表的示数约为0.18 A C．变压器的输入、输出功率之比为55∶9 D．原线圈两端电压的瞬时值表达式为u＝220sin100πt（V）5．在如图6所示的(a)(b)两电路中，当a 、b 端与e 、f 两端分别加上220 V 的交流电压时，测得c 、d 间与g 、h 间的电压均为110 V ，若分别在c 、d 和g 、h 两端加上110 V 的交流电压，则a 、b 间与e 、f 间的电压分别为（间的电压分别为（ ）A ．220 V ,220 V B ．220 V ,110 V C ．110 V ,110 V D ．220 V ,0 V 6．如图8所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻，开关S 是闭合的．是闭合的． V 1和V 2为理想电压表，读数分别为U 1和U 2； A 1、A 2和A 3为理想电流表，读数分别为I 1、I 2和I 3，现断开S ，U 1数值不变，下列推断中正确的是（的是（ ）A ．U 2变小、I 3变小变小 B ．U 2不变、I 3变大变大 C ．I 1变小、I 2变小变小D ．I 1变大、I 2变大变大7、（2007年高考山东理综⒙）年高考山东理综⒙）某变压器原、某变压器原、某变压器原、副线圈匝数比为副线圈匝数比为55︰9，原线圈所接电源电压按图示规律变化，副线圈接有负载。

功率变换原理
功率变换原理是电工学中的一个重要原理，它描述了电能转换过程中的能量损耗情况。

在电路中，电能可以以不同的方式转换，例如电压转换、电流转换和功率转换等。

电压转换是指通过改变电压大小来实现能量的转换。

根据欧姆定律，电流与电压成正比，因此当电压增加时，电流也会相应增加。

这意味着，在电压转换过程中，有一部分电能被耗散成热能，损失掉了。

这种损失可以通过功率变换原理来分析和计算。

电流转换是指通过改变电流的大小来实现能量的转换。

电流转换通常发生在变压器等设备中。

根据能量守恒定律，能量在转换过程中是守恒的，因此在电流转换中，能量的损失很小。

然而，由于变压器的结构和材料等因素，仍然存在一定的能量损耗。

功率转换是指通过改变电功率的大小来实现能量的转换。

功率是电流和电压的乘积，因此在功率转换过程中，同时改变电流和电压可以实现功率的转换。

然而，在功率转换中也存在能量的损耗，一部分电能会被转化为其他形式的能量，如热能等。

这种能量损耗可以通过功率变换原理来分析和计算。

综上所述，功率变换原理是描述电能转换过程中能量损耗情况的一个重要原理，可以用来分析和计算电路中的能量损耗。

通过合理设计电路和选择高效的设备，可以最大限度地减小能量损耗，提高能量转换效率。

简述变压器的工作原理及作用
一、工作原理
变压器是一种用来改变交流电压的电气设备，其工作原理基于电磁感应定律。

当交流电流通过变压器的初级线圈时，产生一个交变磁场，这个磁场会穿过次级线圈，导致次级线圈中感应出电动势，并使次级线圈中的电流产生变化。

根据法拉第电磁感应定律，磁场的变化会导致次级线圈中电压的变化，从而实现了电压的升高或降低。

二、作用
1.电压变换：变压器可以将输入的交流电压升高或降低到需要的电压
值，满足不同电器设备的工作要求。

2.功率匹配：通过变压器可以实现输入端和输出端功率的匹配，避免
电路中功率的浪费和损耗。

3.隔离保护：变压器能够提供电气设备之间的电气隔离，保护电气设
备和人员的安全。

4.电流调节：通过变压器可以控制电路中的电流大小，实现对电流的
调节和限制。

5.电能传输：变压器在电力传输和配电系统中起到重要作用，将发电
厂产生的高压电能转换为低压用于供电。

综上所述，变压器是电气工程中常用的设备之一，通过改变电压实现对电路的调节和保护，对于电力系统的稳定运行和电气设备的正常工作都至关重要。
