大尺寸真多点触摸框也是大尺寸红外真多点触摸屏，大型触控框，多点触控屏，拼接触控屏，触摸拼接屏，拼接触摸框，超大尺寸红外触摸框等不同叫法其红外多点触摸框技术原理实现及其特点优势如何呢？早期的红外触摸框检测模式是直角坐标系，发射器和接收器一一对应排成一组，射线与发射轴或接收轴垂直，通过检测被阻挡的射线来确定触摸点。
但是这有明显的局限性，因为发射设备或接收设备排列成组时，彼此之间存在间隙，在间隙中的小点触摸时不会遮挡射线从而无法检测。
我们融创方圆大尺寸真多点触摸屏最新采用多轴斜角坐标系，通过一个发射器发射多条不同角度射线从而更加彻底缜密的填补触摸屏中的遮挡死角，并引用数学理论加权计算出触摸点来实现触摸屏互动原理的。
融创方圆大尺寸红外多点触摸屏优势：1、免驱动，即插即用，直接识别为HID设备2、具有较强抗阳光，在阳光下可正常使用3、内置硬件诊断功能，快速定位问题4、超大尺寸触控屏采用高可靠内嵌式硬件连接件设计，外表看着一体化5、窄边结构件坚固、强度高，可拆散包装出货7、低功耗，无需外接电源供电直接USB供电大尺寸红外多点触摸框特点1、可根据客户需求定制尺寸15寸-1000寸任意选2、红外触摸框可定制异形，U形，直角，弧形结构3、标配真10点触控，最多可支持32点，抗光性能强，容错设计4、复式混合矩阵原理，精准触摸效果支持TUIO，Flash等标准多点触摸协议5、支持多框融合触摸，亦可单框分配给多个主机独立触控，不干扰6、性能稳定，无需日常繁琐的维护工作，为系统集成商节省了大量的售后服务费用7、真正的多点触摸，无漂移，无盲区，支持多点精确触摸、书写，操作灵敏，即时响应速度快8、适用于多个LED显示拼接，液晶拼接屏，显示屏，液晶电视机，DLP,OLED拼接屏以及互动投影便捷式安装9、红外触摸屏支持Win 10/Win 8/Win 7/Win XP/ Linux/Mac OS/Android等操作系统融创方圆提供行业定制拼接屏触控框，触控拼接屏，拼接触摸屏，调光玻璃触摸屏、全彩LED触摸互动、投影触摸互动、液晶拼接屏触控屏、异型、不规则拼接触摸、透明屏拼接触摸互动屏，拼接大尺寸红外多点触摸框最优最好解决方案。
Win7+Android双系统优派ViewPad 10 十寸平板电脑简单超薄，完美随身行•美国ViewSonic首款10寸平板电脑，圆弧边角设计，铝质拉丝后盖，整体设计简约时尚，厚度仅为15mm，相当于一支铅笔的厚度。
•多点触摸，随意掌握•采用10寸电容触摸屏规格，支持多点触摸，具有反映速度快，精度准确的特点•双系统随时体验•内置Google Android 1.6系统，完整的X86架构系统可同时安装Android 和win7双系统，让使用便利性更为提升，并且可以依照个人使用习惯进行操作系统的选择。
•内置SSD固态硬盘，高速新潮流•内建16GB SSD固态硬盘，比照传统硬盘有着功耗低，热量小，超高读写性能以及完全不怕震动等优势，对于随时移动的平板电脑而言如虎添翼，同样支持通过Micro SD扩展功能，最高支持32GB•铝质拉丝后盖，时尚又散热•Viewpad10采用铝质拉丝后盖，美观大方之外进一步增强了散热能力•疾速传输，毫无线缆束缚•内建802.11 b/g/n无线网络，搭载蓝牙V2.1+EDR，可方便地与移动设备进行畅连，尽享数码前沿科技带来的乐趣。
同时130W像素摄像头完全满足视频会议、视频聊天等日常应用•超大容量电池，超长续航时间•内置3200mAh锂聚合物电池，最高提供长达8小时续航时间，满足商务人士的应用需求•人体工学设计，绿色环保认证.•产品通过国家CCC产品验证，符合RoHS环保材质的选择，更表达了绿色环保的ViewSonic理念。
产品参数产品系列V iewSonic智能平板电脑型号ViewPad 10价格内核处理器Intel Atom N450,(1.66GHz, FSB 667)芯片组Intel NM10图像芯片Intel GMA3150 集成显卡液晶面板尺寸10.1〞电容式触摸屏支持多点触摸最正确分辨率1024 x 600内存内存标配1GB DDRIII 800Mhz，最大支持2GB内存插槽内存插槽x1存储性能硬盘16GB SSD固态硬盘，另外可通过Micro SD进行容量扩充(最大32GB)多媒体摄像头130万像素摄像头多媒体喇叭立体声音效通讯无线LAN 802.11 b/g/n蓝牙Bluetooth 2.1+EDR扩展接口USB USB 2.0 x 3VGA(D-Sub) Mini-VGA x1(需通过VGA转接头)RJ45 无麦克风麦克风in x 1耳机耳机 x 1读卡器Micro SDExpressCard无电源接口DC-in x 1输入键盘无触摸板无电源输入AC 输入 100-240V电源适配器 50~60Hz DC output 10.8V 40W适配器电池3200MAh 锂聚合物电池扩展插槽PCI-E扩展插槽无操作系统预装操作系统外观产品尺寸(mm)275(W) x 170(D) x 14.5(H)mm重量净重(g) 875g附件附件快速开始手册，保修卡，电源适配器，电源线，电池等。
触摸屏操作手册一、简介触摸屏是一种常见的人机交互设备，通过触摸屏可以直接通过手指或者特定的工具来进行操作和控制。
本操作手册旨在向用户介绍触摸屏的使用方法和注意事项，以便更好地实现各种功能。
二、基本操作1. 点击：在触摸屏上轻触一下，表示点击操作。
点击可以选择菜单、打开应用程序或者进行其他各种操作。
2. 滑动：用手指在触摸屏上滑动，可以进行滚动、拖动或者翻页的操作。
滑动可以实现页面切换、查看长文本内容等功能。
3. 放大缩小：用两个手指并拢或张开，在触摸屏上进行放大或缩小的操作。
放大缩小可以用于查看图片、网页或者进行地图缩放等。
三、多点触控触摸屏支持多点触控，利用多个手指可以实现更多的操作功能。
1. 双指缩放：用两个手指并拢或张开进行放大或缩小的操作，与基本操作中的放大缩小类似。
2. 旋转：用两个手指在触摸屏上进行旋转的操作，可以调整图片、地图等的旋转角度。
3. 拖拽：用两个手指并拖动可以移动物体或者改变物体的位置。
拖拽可以用于拖动文件、调整窗口大小等操作。
4. 其他：根据触摸屏设备的不同，还可以支持更多的多点触控操作，比如双击、按住移动等。
四、手势操作触摸屏还支持各种手势操作，通过特定的手指动作可以触发不同的功能。
1. 上滑/下滑：用手指从屏幕底部向上或向下滑动，可以打开或关闭通知栏、展开或收起菜单等。
2. 左滑/右滑：用手指从屏幕左边向右或向左滑动，可以进行页面切换、查看上一张照片等操作。
3. 双击：用手指快速点击屏幕两次，可以进行快速放大或缩小、双击打开应用程序等操作。
4. 长按：用手指在屏幕上长时间按住不动，可以弹出操作菜单、选择文本等功能。
五、注意事项1. 确保手指干净和屏幕无油污，这可以增加触摸屏的灵敏度和精确度。
2. 避免用力按压触摸屏，轻触即可触发操作。
3. 不要使用尖锐物体或者过于粗糙的物体来触摸屏，以免刮伤或损坏屏幕。
4. 避免长时间不动触摸屏，以免屏幕长时间亮着造成能源消耗过多。
大屏技术方案摘要：随着科技的不断进步，大屏技术在各个领域的应用越来越广泛。
本文将介绍大屏技术的定义、特点和应用领域，并提出一个基于大屏技术的解决方案，以实现更好的用户体验和商业价值。
一、引言大屏技术是一种将屏幕放大到较大尺寸并提供高分辨率图像的技术。
它可以应用于各种场景，如会议室、展览、演示和数字广告等。
大屏技术的出现，能够提供更广阔、更生动的视觉体验，也带来了全新的商业机会。
二、大屏技术的特点1. 高分辨率：大屏技术可以提供高分辨率的图像，在展示细节和色彩方面具有明显优势。
2. 多点触控：大屏技术不仅可以显示高质量的图像，还支持多点触控，用户可以通过手指进行操作。
3. 大幅面展示：大屏技术提供较大的屏幕尺寸，可以实现更广泛的信息展示和更好的沟通效果。
4. 高亮度和对比度：大屏技术具有更高的亮度和对比度，即使在明亮的环境下也可以清晰地看到屏幕上的内容。
5. 可定制性：大屏技术可以根据用户的需求进行定制，满足不同场景和应用的要求。
三、大屏技术的应用领域1. 商业宣传：大屏技术可以用于商业广告和宣传活动，提供更生动、更醒目的展示效果，吸引更多的观众。
2. 教育培训：大屏技术可以在教育和培训领域得到广泛应用，为学生和教师提供更好的教学和学习体验。
3. 会议和展览：大屏技术可以作为会议和展览中的信息发布平台，提供更清晰、更鲜明的演示和展示效果。
4. 智能家居：大屏技术可以与智能家居系统相结合，实现对家庭设备和信息的集中控制。
5. 公共信息展示：大屏技术可以用于公共场所的信息展示，如机场、车站和商场等，以提供实时信息和指引服务。
四、基于大屏技术的解决方案为满足越来越多的大屏应用需求，我们提出了一个基于大屏技术的解决方案。
该解决方案包括以下几个关键组成部分：1. 硬件设备：选择高品质的大屏设备，确保高分辨率、高亮度和高对比度，以提供最佳的视觉体验。
2. 软件平台：开发适用于大屏技术的软件平台，支持多点触控、定制化布局和实时数据展示等功能。

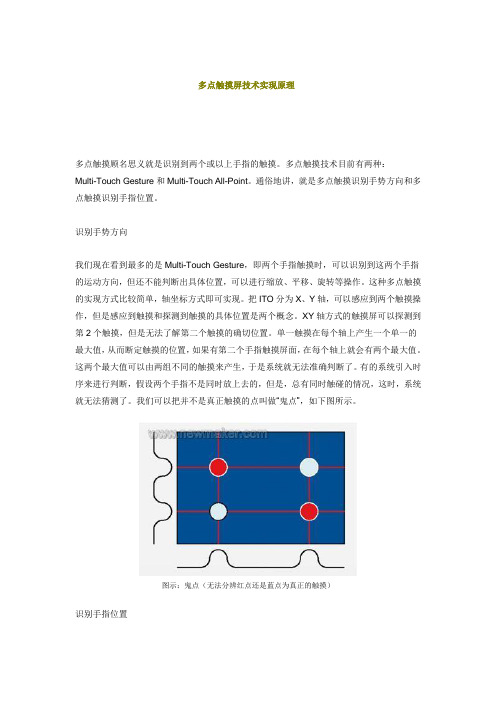

多点触摸屏技术实现原理多点触摸顾名思义就是识别到两个或以上手指的触摸。
多点触摸技术目前有两种：Multi-Touch Gesture和Multi-Touch All-Point。
通俗地讲，就是多点触摸识别手势方向和多点触摸识别手指位置。
识别手势方向我们现在看到最多的是Multi-Touch Gesture，即两个手指触摸时，可以识别到这两个手指的运动方向，但还不能判断出具体位置，可以进行缩放、平移、旋转等操作。
这种多点触摸的实现方式比较简单，轴坐标方式即可实现。
把ITO分为X、Y轴，可以感应到两个触摸操作，但是感应到触摸和探测到触摸的具体位置是两个概念。
XY轴方式的触摸屏可以探测到第2个触摸，但是无法了解第二个触摸的确切位置。
单一触摸在每个轴上产生一个单一的最大值，从而断定触摸的位置，如果有第二个手指触摸屏面，在每个轴上就会有两个最大值。
这两个最大值可以由两组不同的触摸来产生，于是系统就无法准确判断了。
有的系统引入时序来进行判断，假设两个手指不是同时放上去的，但是，总有同时触碰的情况，这时，系统就无法猜测了。
我们可以把并不是真正触摸的点叫做“鬼点”，如下图所示。
图示：鬼点（无法分辨红点还是蓝点为真正的触摸）识别手指位置Multi-Touch All-Point是近期比较流行的话题。
其可以识别到触摸点的具体位置，即没有“鬼点”的现象。
多点触摸识别位置可以应用于任何触摸手势的检测，可以检测到双手十个手指的同时触摸，也允许其他非手指触摸形式，比如手掌、脸、拳头等，甚至戴手套也可以，它是最人性化的人机接口方式，很适合多手同时操作的应用，比如游戏控制。
Multi-Touch All-Point的扫描方式是每行和每列交叉点都需单独扫描检测，扫描次数是行数和列数的乘积。
例如，一个10根行线、15根列线所构成的触摸屏，使用Multi-Touch Gesture的轴坐标方式，需要扫描的次数为25次，而多点触摸识别位置方式则需要150次。
多点触摸屏技术实现原理一、电阻式触摸屏技术原理：电阻式触摸屏是一种最早的多点触摸技术，它包括两层导电面板，上面是一层玻璃或塑料表面，下面是一层薄膜或玻璃。
这两层导电面板通过绝缘层分离，并使用导电涂料形成触摸滑动和点击的电阻。
当用户手指触摸屏幕时，上层导电面板会压下来，并与下层导电面板进行接触。
这样导电面板上的电流就会改变，由此可以计算出触摸点的位置。
电阻式触摸屏的优点是价格低廉、触摸精确。
然而，它也存在一些缺点，如表面易受损、透光性较差、响应速度慢等。
二、电容式触摸屏技术原理：电容式触摸屏是目前广泛使用的多点触摸技术。
它是基于触摸物体（如手指）和传感器（电容层）之间的电容变化原理进行工作的。
电容层由多个纵横交叉的导电线构成，电流会在用户触摸屏幕时变化。
通过测量这些变化，可以确定触摸点的位置。
电容式触摸屏的优点是感应灵敏、响应速度快、可实现多点触摸等。
然而，它对触摸物体有要求，只能被导电物体触摸，如手指或特制的触控笔。
三、声表面波触摸屏技术原理：声表面波（Surface Acoustic Wave，SAW）触摸屏是一种基于声波传播的多点触摸技术。
SAW触摸屏上有一对发射器和接收器，它们会在屏幕表面产生声波。
当用户触摸屏幕时，会引起声波的反射。
根据接收器获取到的声波信号的变化，可以计算出触摸点的位置。
SAW触摸屏的优点是高精度、高对比度、透光性好。
然而，它对屏幕的厚度和重量有要求，且易受外界物体的干扰。
综上所述，多点触摸屏技术实现的原理可以分为电阻式触摸屏、电容式触摸屏和声表面波触摸屏。
每种技术都有其优势和限制，根据不同的应用场景和需求选择合适的触摸屏技术。
飞利浦液晶显示器多点触控全高清BDL6545AT开创交互新时代带多点触控液晶显示屏使用 165 厘米（65 英寸）全高清液晶显示屏将观众参与推向新的境界。
再借助您自己的触控应用程序，发挥无限潜力！操作灵活•光学触控技术实现高级用户交互体验•开放热插拔规范插槽•度身设计，7 天 24 小时全天候工作•后盖中的智能插入位置可放置小型 PC•通过 RS232 进行远程管理和配置有效降低总拥有成本•用于节能的 SmartPower 技术•高级防图像残留功能可持续发展并且安全•温度传感器衡量设备安全状况•符合 RoHS 标准，关爱环境产品亮点光学多点触控屏幕边缘的传感器可为您带来极致的清晰度，同时提供多点触控，展现各种全新交互应用的可能性。
OPS 插槽开放热插拔规范 (OPS) 插槽面向数字广告市场而开发，设计用于轻而易举地改变或升级您的媒体播放器。
只需将媒体播放器插入显示屏即可。
无论您拥有入门级、中端或高端媒体播放器，OPS 都能完全兼容，为您长期提供较低的 TCO。
SmartPower系统可控制和预设背光强度，节省功耗可高达 50%，从而大大降低了电费。
远程管理：RS232远程管理允许用户通过 RS232 协议远程控制和调节显示器。
使用 CEC 命令，您便可以在您的标牌网络中随时控制所有显示器。
高级防图像残留功能长时间停留在屏幕上的静态图像可能在液晶显示屏上留下“叠影”或产生图像残留效应。
虽然液晶显示屏中的图像残留不会持久存在，但是您需要防止这种现象发生，尤其是在全天候显示内容的场所。
发行日期 2022-04-21版本: 7.3.312 NC: 8670 000 76921EAN: 87 12581 60484 4© 2022 Koninklijke Philips N.V.保留所有权利。
规格如有更改，恕不另行通知。
所有商标是Koninklijke Philips N.V. 或它们各自所有者的财产。
7寸触摸屏恒压供水控制系统CPW300-系列一体式SAJN使用手册目录一:概述1.1安全及注意事项1.2型号说明及产品介绍1.3主要技术特点1.4产品技术指标二:控制器的安装与接线2.1控制器的外形尺寸2.2控制器的端子及接线说明三:控制器的使用操作说明3.1控制器显示界面简介3.2控制器参数及说明四：控制器调试指南4.1控制器快捷调试大略4.2故障及说明五：常见应用问题六:有限责任一、概述感谢您购买7寸触摸屏300系列一体式变频恒压供水控制器。
在使用产品前，为充分发挥本产品的卓越性能及确保使用者和设备的安全，请务必认真阅读本手册。
1、1安全及注意事项警告！只有专业的技术人员才允许安装YZ300系列变频恒压供水控制器。
所有的电气安装和维修工作都必须由专业的电气工程师进行。
YZ300系列变频恒压供水控制器是不可以在现场进行维修的产品。
如有坏损，请与供应商或授权的维修站联系。
本手册内容如有变动，恕不另行通知。
请务必妥善保管，已备今后检修及查阅。
1、2型号说明及产品介绍300系列产品是一体7寸触摸屏。
300系列-①②③-④1：控制器系列号、300系列2：主泵数量、1-一台主泵，2-二台主泵，3-三台主泵，4-四台主泵3：辅泵数量、0-无辅泵，1-一台辅泵（工频），2-二台辅泵（一台工频、一台变频）4：上位机监控通讯功能、0-无，1-带通讯1、3主要功能及技术特点★线路板全面三防（防潮、防盐雾、防霉）处理，有效保护线路板及其相关电子元件免受环境的侵蚀，从而提高并延长它们的使用寿命，确保使用的安全性和可靠性。
在现实条件下，如化学、震动、高尘、盐雾、潮湿与高温等环境，线路板可能产生腐蚀、软化、变形、霉变等问题，导致线路板电路出现故障。
三防漆涂覆于线路板的表面，形成一层三防的保护膜。
它可有效地隔离线路板，并可保护电路免遭恶劣环境的侵蚀、破坏，从而提高线路板的可靠性，增加其安全系数，并保证其使用寿命。
●整机简约设计，时尚美观，操作方便，大尺寸液晶，显示内容丰富。
金玺触摸屏使用手册金玺触摸屏使用手册第一章：产品概述1.1 产品介绍金玺触摸屏是一款高性能的多点触控显示屏，可以用于各种应用场景，包括商业展示、工业控制、医疗设备等。
本手册将引导您正确使用金玺触摸屏，并充分发挥其功能。
1.2 主要特性（1）多点触控：支持十点触摸，可以实现多点手势操作，提供更好的用户体验。
（2）高清显示：采用高分辨率液晶屏，图像显示清晰、细腻。
（3）抗干扰：具备抗干扰功能，适用于各种复杂环境。
第二章：使用须知2.1 安全注意事项（1）请确保正确接入电源，并避免张贴铁制物体在屏幕上，以防电流干扰。
（2）请勿用尖锐物体触摸屏幕，避免刮伤液晶显示器。
（3）请勿在高温、潮湿或多尘的环境中使用触摸屏。
2.2 温度适应范围金玺触摸屏适用于0°C至40°C的环境温度，不得过度暴露于高温或低温环境中。
2.3 湿度适应范围金玺触摸屏适用于相对湿度在20%至80%的环境中，不得长时间暴露于极端潮湿或干燥环境中。
2.4 储存环境当金玺触摸屏长时间不使用时，请存放在干燥、通风的环境中，并避免堆放重物或金属物品。
第三章：基本操作3.1 启动与关机按下电源按钮启动触摸屏，长按电源按钮3秒以上可进行关机操作。
在关机前，请确认是否已保存好工作文件。
3.2 故障排除若触摸屏出现异常现象，如触摸不灵敏、显示异常等，请首先尝试重新启动触摸屏。
若问题依然存在，请联系客服人员进行咨询或维修。
3.3 触控操作（1）单点触控：用一只手指轻触屏幕上的图标、按钮等，即可实现单击操作。
（2）滑动：用一只手指在屏幕上滑动，可实现页面的切换或滚动。
（3）放大缩小：用两个手指同时在屏幕上捏合或拉大，可实现页面的放大与缩小。
第四章：高级功能4.1 文件管理金玺触摸屏内置了文件管理器，您可以通过文件管理器对存储在触摸屏上的文件进行管理和操作。
4.2 多任务处理金玺触摸屏支持多任务处理，您可以同时打开多个应用程序，并在不同应用程序之间轻松切换。
