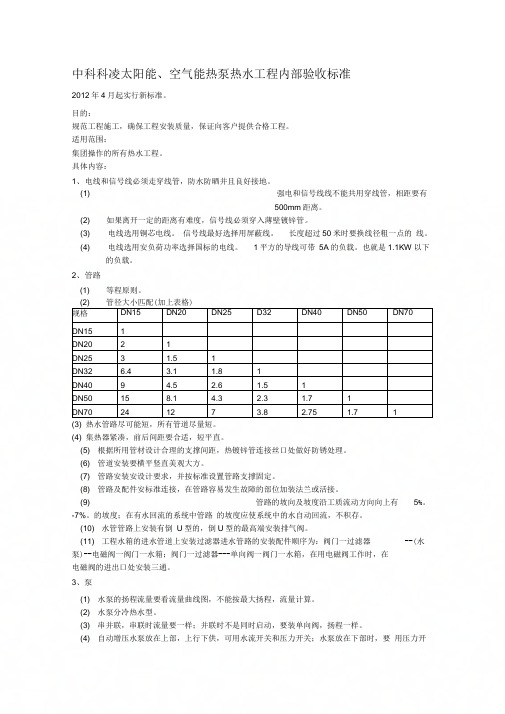

中科科凌太阳能、空气能热泵热水工程内部验收标准2012年4月起实行新标准。
目的：规范工程施工，确保工程安装质量，保证向客户提供合格工程。
适用范围：集团操作的所有热水工程。
具体内容：1、电线和信号线必须走穿线管，防水防晒并且良好接地。
(1) 强电和信号线线不能共用穿线管，相距要有500mm距离。
(2) 如果离开一定的距离有难度，信号线必须穿入薄壁镀锌管。
(3) 电线选用铜芯电线。
信号线最好选择用屏蔽线。
长度超过50米时要换线径粗一点的线。
(4) 电线选用安负荷功率选择国标的电线。
1平方的导线可带5A的负载。
也就是1.1KW 以下的负载。
2、管路(1) 等程原则。
规格DN15DN20DN25D32DN40DN50DN70DN151DN2021DN253 1.51DN32 6.4 3.1 1.81DN409 4.5 2.6 1.51DN50158.1 4.3 2.3 1.71DN7024127 3.8 2.75 1.71(3) 热水管路尽可能短，所有管道尽量短。
(4) 集热器紧凑，前后间距要合适，短平直。
(5) 根据所用管材设计合理的支撑间距，热镀锌管连接丝口处做好防锈处理。
(6) 管道安装要横平竖直美观大方。
(7) 管路安装安设计要求，并按标准设置管路支撑固定。
(8) 管路及配件安标准连接，在管路容易发生故障的部位加装法兰或活接。
(9) 管路的坡向及坡度沿工质流动方向向上有5%。
-7%。
的坡度；在有水回流的系统中管路的坡度应使系统中的水自动回流，不积存。
(10) 水管管路上安装有倒U型的，倒U型的最高端安装排气阀。
(11) 工程水箱的进水管道上安装过滤器进水管路的安装配件顺序为：阀门一过滤器--(水泵)--电磁阀一阀门一水箱；阀门一过滤器---单向阀一阀门一水箱，在用电磁阀工作时，在电磁阀的进出口处安装三通。
3、泵(1) 水泵的扬程流量要看流量曲线图，不能按最大扬程，流量计算。
(2) 水泵分冷热水型。
空气能热泵工程验收方案一、前言空气能热泵是一种新型的环保节能设备，广泛应用于家庭、商业和工业领域。
随着其应用的逐渐普及，对其工程的验收也愈发重要。
因此，为了确保空气能热泵工程能够正常、安全、高效地运行，特制定本验收方案。
二、验收依据1.《建筑工程质量验收规范》2.《暖通空调设计规范》3.国家相关标准及规范4.甲方与乙方签订的施工合同三、验收内容1. 设备和材料验收（1）检查空气能热泵设备及其配件的设备合格证、检验报告、产品合格证书等相关资料，确保设备达到国家规定的标准。
（2）检查供应商提供的材料合格证明，材料符合规范要求。
2. 施工验收（1）检查设备的安装是否符合规范，设备固定是否稳固。
（2）检查管道、容器、阀门等输配电器材的安装质量。
（3）验收配电系统的接线、标识及电气连接装置是否符合规范。
3. 调试与性能验收（1）对空气能热泵设备进行调试，确保设备运行情况良好。
（2）验证设备的热水供应、制冷供应、热泵效率等性能指标，确保满足设计要求。
4. 安全与环保验收（1）验证设备运行时的安全措施和警示标识是否齐全，确保人员安全。
（2）检查设备运行时的噪音、振动、排放是否符合国家环保规定。
5. 使用与维护验收（1）验收使用说明书、维护手册是否完整，是否提供了设备的操作指导和维护要求。
（2）对用户进行设备的使用和维护培训，确保用户能正确操作和维护设备。
四、验收方法1. 对设备及材料进行抽检验收，确保设备和材料的质量符合规范要求。
2. 对设备的施工进行检查验收，包括设备的安装、管道、配电系统等。
3. 对设备的性能进行实地测试验收，获取设备的运行数据。
4. 对设备的安全性和环境保护性进行实地检测验收，确保设备的安全、环保达标。
5. 对用户进行设备的使用和维护培训，确保用户能正确操作和维护设备。
五、验收标准1. 设备及材料质量符合国家相关标准和规范要求。
2. 设备的施工质量符合国家相关标准和规范要求。
3. 设备的性能符合设计要求，达到规定的技术指标。
第1篇一、施工准备1. 项目组织机构及管理体系：项目开工前，应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系，并经有关单位审批后方可组织施工。
2. 技术准备：施工前，应进行图纸会审和设计交底会，了解工程用地、现场地形、道路交通以及邻近的地上、地下建筑物和各类管线等情况。
3. 物资准备：施工所需材料、设备等，应有产品合格证明文件，并组织进场检验，办理验收手续。
4. 安全措施：施工现场应设置安全防护设施，包括围挡、护栏、警示标志等。
夜间施工时，应设置照明、警示灯和具有反光功能的警示标志。
5. 环境保护措施：根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。
二、施工过程1. 土建工程：严格按照设计图纸进行施工，确保地基基础、墙体、地面等工程符合设计要求。
2. 管道安装：采用明挖、暗挖、顶管、定向钻等施工工艺，确保管道安装质量，包括管道的直线度、坡度、连接方式等。
3. 热力站和中继泵站：按照设计要求进行施工，确保设备安装、调试、运行符合规范。
4. 防腐和保温：对管道、设备等采取防腐和保温措施，确保供热效果。
5. 压力试验：对管道、设备等按规定进行压力试验，确保其承压能力。
6. 清洗：对管道进行清洗，确保管道内无杂物、油污等。
7. 试运行：在工程竣工验收前，对供热系统进行试运行，确保其运行稳定、可靠。
三、验收环节1. 工程质量验收：按照国家标准和设计要求，对供热工程进行质量验收，包括土建工程、管道安装、设备安装等。
2. 安全验收：对施工现场进行安全检查，确保施工安全、文明施工。
3. 环境保护验收：对施工现场和周边环境进行环境保护验收，确保施工过程中无环境污染。
4. 验收资料：整理施工过程中的各类资料，包括施工图纸、施工记录、检验报告等，作为工程竣工验收的依据。
5. 工程竣工验收：在施工过程完成后，组织工程竣工验收，确保供热工程符合国家标准和设计要求。
总之，供热工程施工验收标准对保证工程质量、确保安全、提高供热效果具有重要意义。

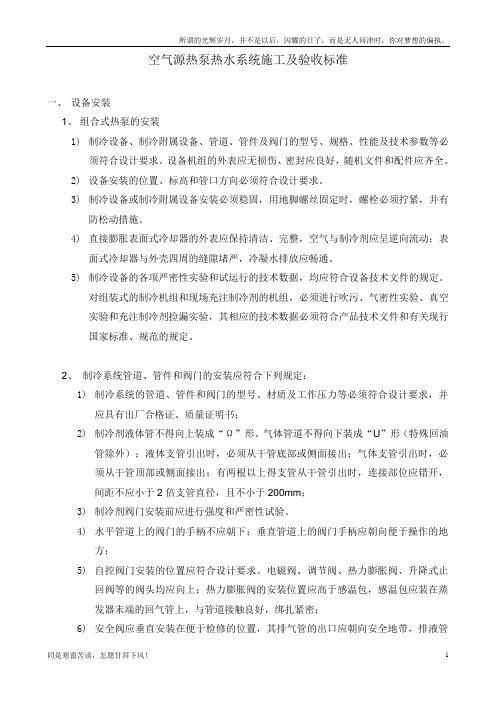

空气源热泵热水系统施工及验收标准一、设备安装1、组合式热泵的安装1)制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。
设备机组的外表应无损伤、密封应良好，随机文件和配件应齐全。
2)设备安装的位置、标高和管口方向必须符合设计要求。
3)制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定时，螺栓必须拧紧，并有防松动措施。
4)直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表面式冷却器与外壳四周的缝隙堵严，冷凝水排放应畅通。
5)制冷设备的各项严密性实验和试运行的技术数据，均应符合设备技术文件的规定。
对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性实验、真空实验和充注制冷剂捡漏实验，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
2、制冷系统管道、管件和阀门的安装应符合下列规定：1)制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证、质量证明书；2)制冷剂液体管不得向上装成“Ω”形。
气体管道不得向下装成“U”形（特殊回油管除外）；液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；有两根以上得支管从干管引出时，连接部位应错开，间距不应小于2倍支管直径，且不小于200mm；3)制冷剂阀门安装前应进行强度和严密性试验。
4)水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的地方；5)自控阀门安装的位置应符合设计要求。
电磁阀、调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上；热力膨胀阀的安装位置应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好，绑扎紧密；6)安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带，排液管应装在泻水管上。
7)制冷系统得吹扫排污应采用压力为0.6Mpa的干燥压缩空气或氮气，以浅色布检查5min，无污物为合格。
空气源热泵验收流程方案下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!空气源热泵作为一种新型的高效节能供暖设备，受到了越来越多人的关注和认可。
空气源热泵供暖系统安装规范空气源热泵室外主机的施工安装、检验、调试、验收可执行行业标准《多联机空调系统工程技术规程》JGJ174和执行现行国家标准《通风与空调工程施工质量验收规范》GB50243、《通风与空调工程施工规范》GB50738 和《建筑给水排水及采暖工程施工质量验收规范》GB50242 的相关规定。
电气系统的施工安装、检验、调试、验收应执行国家标准《建筑电气工程施工质量验收规范》GB50303、《电气装置安装工程电气设备交接试验标准》GB 50150、《电气装置安装工程低压电器施工及验收规范》GB 50254、《建筑电气照明装置施工与验收规范》GB50617、《1kV及以下配线工程施工与验收规范》GB 50575、《自动化仪表工程施工及质量验收规范》GB50093 和《建筑物防雷工程施工与质量验收规范》GB 50601的相关规定。
一、空气源热泵安装（一）运输和搬运1.运输时，应选择路况较好的公路，防止过度颠簸。
2.搬运时，机组的倾角应保持在75°～105°3.范围内，不可过度倾斜，如图所示。
4.请使用叉车进行搬运，如无叉车，可使用滚动运送。
5.滚动运送：用6根大小相同的滚杠放在机组的底座下，每根滚杠必须比底座外框长一点，并且适合机组的平衡。
（二）开箱检验1.开箱尽量将设备搬到距离安装地点最近的地方，再进行拆箱。
拆箱步骤：(1)拆除侧板和顶板(2)拆除纸箱(3)拆除底托盘。
2.检验收到货品时，注意外包装是否有损伤情况，请按照装箱清单清点检查配件是否齐全，检查所有部件是否有明显的损坏。
如果在检验时发现有任何部件缺失或损坏，应立即向承运商报告。
如果发现有隐蔽的损伤，也请向承运商和产品供应商驻当地的办事处报告。
（三）安装注意事项1.为达到设备的设计性能和最大限度地延长其使用寿命，请严格按照安装说明书操作。
2.机组采用整体落地方式安装，请安装在用户室外或楼顶。
3.安装设备前先确认安装环境是否符合要求（见下表环境要求），并确认是否要对建筑物进行改造以配合管道铺设、布线和通风管道的施工工作。
空气源热泵热水系统检验批质量验收记录一、前言随着人们生活水平的提高，对环境保护和节能减排的要求也越来越高。
空气源热泵作为一种节能环保的供暖设备，已经广泛应用于各个领域。
空气源热泵热水系统的安装和使用过程中，质量问题不容忽视。
为了确保空气源热泵热水系统的安全、稳定运行，必须对每一批次的产品进行严格的质量验收。
本文将从理论和实践两个方面，详细介绍空气源热泵热水系统检验批质量验收的相关内容。
二、理论分析1.1 空气源热泵热水系统的基本原理空气源热泵热水系统主要由压缩机、换热器、节流装置、蒸发器、冷凝器等部件组成。
通过压缩机的压缩作用，将低温低压的制冷剂气体压缩成高温高压的气体；然后通过换热器的传热作用，将热量传递给水；最后通过节流装置和蒸发器的控制作用，使制冷剂在高温高压状态下变成低温低压状态，完成制冷循环。
这样，就实现了空气源热泵热水系统的供暖功能。
1.2 空气源热泵热水系统的质量验收标准空气源热泵热水系统的质量验收主要包括以下几个方面：设备的性能指标、设备的安全性、设备的稳定性、设备的使用寿命等。
具体来说，设备的性能指标包括制冷/制热效率、能效比、噪音、温差等；设备的安全性包括电气安全、机械安全、防火安全等；设备的稳定性包括温度稳定性、压力稳定性等；设备的使用寿命是指设备在正常使用条件下的可靠性和耐用性。
三、实践操作2.1 设备安装前的检查准备在空气源热泵热水系统安装前，应仔细检查设备的各项参数是否符合质量验收标准。
具体包括设备的外观是否有损坏、设备的铭牌信息是否清晰、设备的接线是否正确等。
还应对设备进行必要的试运行，以确保设备在正式投入使用前处于良好状态。
2.2 设备安装过程中的质量控制在空气源热泵热水系统的安装过程中，应严格按照相关的施工规范进行操作。
具体包括设备的安装位置选择、设备的固定方式、设备的管道连接等。
还应注意防止设备受到外力损伤，确保设备的安全性。
2.3 设备安装后的调试与验收在空气源热泵热水系统的安装完成后，应对设备进行全面的调试工作。
