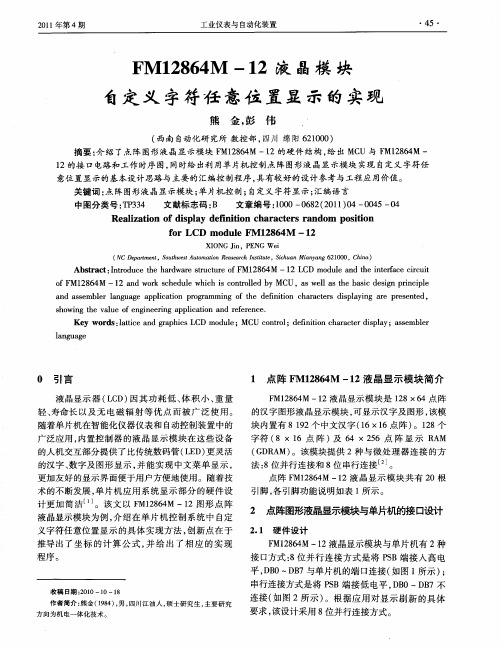

12864程序,字库与自定义字符的显示

PG12864F汉字显示程序Proteus仿真图:汉字用取模软件取得地址程序:#include <reg51.h>#define uchar unsigned char #define uint unsigned intsbit wr=P2^0;sbit rd=P2^1;sbit ce=P2^2;sbit cd=P2^3;sbit rst=P2^4;void delay(uint t);void init_12864();void write_data(uchar dat); void write_cmd1(uchar cmd); void write_cmd2(uchar dat,uchar cmd);void write_cmd3(uchar data1,uchar data2,uchar cmd);uchar read_status();void check_status();void clear_screen();void display_char(uchar x,uchar y,uchar ch);//注意汉字数组要加code放到外部存储器中，如果不加code则空间不够uchar code HZ0[6][32]={{/*-- 文字: 华 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/0x11,0x00,0x11,0x10,0x21,0x20,0x61,0xC0,0xA3,0x00,0x2D,0x08,0x21,0x0 8,0x20,0xF8,0x22,0x00,0x02,0x00,0xFF,0xF8,0x02,0x00,0x02,0x00,0x02,0x00}, /*-- 文字: 东 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x04,0x00,0x04,0x00,0x7F,0xF0,0x08,0x00,0x12,0x00,0x22,0x00,0x3F,0x E0,0x02,0x00,0x02,0x00,0x22,0x40,0x22,0x20,0x42,0x10,0x82,0x10,0x0E,0x00}, /*-- 文字: 交 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x04,0x00,0x02,0x00,0xFF,0xF8,0x00,0x00,0x10,0x40,0x20,0x20,0x40,0x 10,0x10,0x40,0x08,0x80,0x05,0x00,0x02,0x00,0x05,0x00,0x18,0xC0,0xE0,0x38},/*-- 文字: 通 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x47,0xF0,0x21,0x20,0x20,0xC0,0x07,0xF0,0x04,0x90,0xE4,0x90,0x27,0x F0,0x24,0x90,0x24,0x90,0x27,0xF0,0x24,0x90,0x24,0xB0,0x50,0x00,0x8F,0xF8}, /*-- 文字: 大 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x02,0x00,0x02,0x00,0x02,0x00,0x02,0x00,0xFF,0xF8,0x02,0x00,0x05,0x 00,0x05,0x00,0x05,0x00,0x08,0x80,0x08,0x80,0x10,0x40,0x20,0x20,0xC0,0x18}, /*-- 文字: 学 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x24,0x20,0x12,0x40,0x00,0x80,0xFF,0xF8,0x80,0x08,0x80,0x08,0x3F,0x C0,0x00,0x80,0x03,0x00,0xFF,0xF8,0x02,0x00,0x02,0x00,0x02,0x00,0x0E,0x00}};uchar code HZ1[4][32]={/*-- 文字: 电 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x02,0x00,0x02,0x00,0x02,0x00,0x7F,0xF0,0x42,0x10,0x42,0x10,0x7F,0x F0,0x42,0x10,0x42,0x10,0x7F,0xF0,0x42,0x00,0x02,0x08,0x02,0x08,0x01,0xF8},/*-- 文字: 气 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x20,0x00,0x20,0x00,0x3F,0xF8,0x40,0x00,0x9F,0xE0,0x00,0x00,0x7F,0x E0,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x28,0x00,0x18,0x00,0x08}, /*-- 文字: 学 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x24,0x20,0x12,0x40,0x00,0x80,0xFF,0xF8,0x80,0x08,0x80,0x08,0x3F,0x C0,0x00,0x80,0x03,0x00,0xFF,0xF8,0x02,0x00,0x02,0x00,0x02,0x00,0x0E,0x00}, /*-- 文字: 院 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x00,0x80,0xF0,0x40,0x97,0xF8,0x94,0x08,0xA0,0x00,0xA3,0xF0,0x90,0x 00,0x90,0x00,0x97,0xF8,0x91,0x20,0xE1,0x20,0x82,0x20,0x84,0x28,0x88,0x18}};uchar code HZ2[6][32]={{/*-- 文字: 零 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/0x3F,0xE0,0x02,0x00,0xFF,0xF8,0x82,0x08,0xBA,0xE8,0x02,0x00,0x3A,0xE 0,0x0D,0x80,0x30,0x60,0xC2,0x18,0x1F,0xC0,0x00,0x80,0x1D,0x00,0x03,0x00},/*-- 文字: 七 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x04,0x00,0x04,0x00,0x04,0x00,0x04,0x00,0x04,0x78,0x07,0x80,0xFC,0x 00,0x04,0x00,0x04,0x00,0x04,0x00,0x04,0x00,0x04,0x08,0x04,0x08,0x03,0xF8}, /*-- 文字: 电 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x02,0x00,0x02,0x00,0x02,0x00,0x7F,0xF0,0x42,0x10,0x42,0x10,0x7F,0x F0,0x42,0x10,0x42,0x10,0x7F,0xF0,0x42,0x00,0x02,0x08,0x02,0x08,0x01,0xF8}, /*-- 文字: 牵 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x02,0x00,0x3F,0xE0,0x05,0x00,0x08,0x80,0x10,0x40,0xFF,0xF8,0x80,0x 08,0x22,0x00,0x3F,0xE0,0x42,0x00,0x02,0x00,0xFF,0xF8,0x02,0x00,0x02,0x00}, /*-- 文字: 二 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x00,0x00,0x00,0x00,0x7F,0xF0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xF8,0x00,0x00},/*-- 文字: 班 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x01,0x00,0xF9,0x78,0x21,0x20,0x25,0x20,0x25,0x20,0xFD,0x20,0x25,0x 78,0x25,0x20,0x29,0x20,0x21,0x20,0x3A,0x20,0xE2,0x20,0x04,0xF8,0x08,0x00}};uchar code HZ3[3][32]={{/*-- 文字: 占 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/0x04,0x00,0x04,0x00,0x04,0x00,0x07,0xF8,0x04,0x00,0x04,0x00,0x04,0x0 0,0x7F,0xE0,0x40,0x20,0x40,0x20,0x40,0x20,0x40,0x20,0x7F,0xE0,0x40,0x20},/*-- 文字: 俊 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x10,0x80,0x11,0x00,0x12,0x20,0x27,0xF0,0x20,0x10,0x62,0x20,0xA4,0x 10,0x29,0x08,0x21,0xE0,0x22,0x20,0x25,0x40,0x20,0x80,0x23,0x60,0x2C,0x18},/*-- 文字: 龙 --*//*-- 楷体_GB231211; 此字体下对应的点阵为:宽x高=14x14 --*//*-- 宽度不是8的倍数，现调整为:宽度x高度=16x14 --*/{0x04,0x00,0x04,0x80,0x04,0x40,0x04,0x00,0xFF,0xF8,0x05,0x00,0x09,0x 10,0x09,0x20,0x09,0x40,0x11,0x80,0x11,0x00,0x23,0x08,0x4D,0x08,0x80,0xF8}}; //汉字显示函数，处在x y处显示汉字hzvoid display_HZ(uchar x,uchar y,uchar *hz)////x 0-3 y 0-7 {uchar i,j=0;for(i=0;i<16;i++){write_cmd3(((j/2)<<4)|(y*2),x,0x24);//地址指针设置..低地址，高地址，命令write_cmd2(hz[j++],0xc0);write_cmd2(hz[j++],0xc0);}}void main(){uchar i,j=0;init_12864();for(i=0;i<6;i++)display_HZ(0,1+i,HZ0[i]);//显示:华东交通大学 for(i=0;i<4;i++)display_HZ(1,1+i,HZ1[i]);显示:电气学院 for(i=0;i<6;i++)display_HZ(2,1+i,HZ2[i]);显示:零七电牵二班 for(i=0;i<3;i++)display_HZ(3,2+i,HZ3[i]);显示:占俊龙//for(i=0;i<128;i++) //{// display_char(i/16,i%16,'0'+i);//}//clear_screen(); }//显示字符函数，处在x y处显示chvoid display_char(uchar x,uchar y,uchar ch)//x 0-7 y 0-15{write_cmd3((((x*2)<<4)+y),0x00,0x24);//地址指针位置 write_cmd2(ch-32,0xc0);//t6963c字符表与ASCII差32@@@@@@@@@@@@@@@@}void delay(uint t) {uint i,j;for(i=0;i<t;i++)for(j=0;j<50;j++); }void init_12864() {rst=1;delay(10);rst=0;wr=1;rd=1;ce=1;cd=1;rst=1;check_status();write_cmd3(0x01,0x00,0x21);//光标指针设置 check_status();write_cmd3(0x00,0x00,0x42);//图形区首地址 check_status();write_cmd3(16,0x00,0x43);//图形区宽度 check_status();write_cmd1(0x80);//显示方式设置，正常显示 check_status();//write_cmd1(0x94);//。

#include <reg52.h>#include <intrins.h>#define uint unsigned int#define uchar unsigned char#define LCDdata P0//采用并行模式sbit E = P2^7;sbit RW = P2^6;sbit RS = P2^5;sbit RST = P2^4;sbit key1 = P2^0; //时、分、秒选择键sbit key2 = P2^1; //加一键sbit key3 = P2^2; //减一键void init();//void check_busy();void delayms(uint x);void write_com(uchar com);void write_data(uchar date);//void delay(uchar y);void t_bcd();void disp_time();void t_time();uchar code string[]={"00时00分00秒"}; uchar code tab[] ={"长春工业大学"}; uchar code tab1[]={"人文信息学院"}; uchar code tab2[]={"electronic 沈琦"};uchar time[6];//显示缓冲区uchar count;char sec,min,hour;//--------------主函数-----------------void main(){init();while(1){if(count == 200){count = 0;sec++;if(sec == 60){sec = 0;min++;if(min == 60){min = 0;hour++;if(hour == 24){hour = 0;}}}t_bcd();disp_time();}t_time();}}//-------------初始化----------------void init(){uchar i;// RST = 0;// delayms(1);// RST = 1;// delayms(40);write_com(0x30);write_com(0x0f);write_com(0x01);write_com(0x81);for(i=0;i<12;i++){write_data(string[i]);delayms(5);}write_com(0x90);for(i=0;i<16;i++){write_data(tab[i]);delayms(5);}write_com(0x8a);for(i=0;i<12;i++){write_data(tab1[i]);delayms(5);}write_com(0x98);for(i=0;i<16;i++){write_data(tab2[i]);delayms(5);}TMOD = 0x01;TH0 = (65536-5000)/256;TL0 = (65536-5000)%256;EA = 1;ET0 = 1;TR0 = 1;write_com(0x0c);}//------------毫秒延时--------------- void delayms(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}/*//--------------判忙程序--------------- void check_busy(){// LCDdata = 0xff;RS = 0;RW = 1;// E = 0;E = 1;LCDdata = 0xff;while(LCDdata&0x80);E = 0;}*///------------写命令----------------- void write_com(uchar com){// check_busy();RS = 0;RW = 0;E = 0;LCDdata = com;// delayms(5);E = 1;delayms(5);E = 0;}//-------------写数据------------------ void write_data(uchar date){// check_busy();RS = 1;RW = 0;E = 0;LCDdata = date;// delayms(5);E = 1;delayms(5);E = 0;}//-----------定时中断0------------- void timer0() interrupt 1{TH0 = (65536-5000)/256;TL0 = (65536-5000)%256;count++;}void t_bcd(){time[0] = sec%10;time[1] = sec/10;time[2] = min%10;time[3] = min/10;time[4] = hour%10;time[5] = hour/10;}//--------------时钟时间显示----------------- void disp_time(){write_com(0x85);write_data(0x30+time[1]);write_data(0x30+time[0]);write_com(0x83);write_data(0x30+time[3]);write_data(0x30+time[2]);write_com(0x81);write_data(0x30+time[5]);write_data(0x30+time[4]);}//------------调整时间程序--------------- void t_time(){static uchar num;if(key1 == 0){delayms(5);while(!key1);TR0 = 0;num++;}//-----------------调时-----------------if(num == 1){write_com(0x81);write_com(0x0f);if(key2 == 0){delayms(5);if(key2 == 0){while(!key2);hour++;if(hour == 24){hour = 0;}t_bcd();write_data(0x30+time[5]);write_data(0x30+time[4]);}}if(key3 == 0){delayms(5);if(key3 == 0){while(!key3);hour--;if(hour == -1){hour = 23;}t_bcd();write_data(0x30+time[5]);write_data(0x30+time[4]);}}}//-----------------调分----------------------if(num == 2){write_com(0x83);if(key2 == 0){delayms(5);if(key2 == 0){while(!key2);min++;if(min == 60){min = 0;}t_bcd();write_data(0x30+time[3]);write_data(0x30+time[2]);}}if(key3 == 0){delayms(5);if(key3 == 0){while(!key3);min--;if(min == -1){min = 59;}t_bcd();write_data(0x30+time[3]);write_data(0x30+time[2]);}}}//---------------调秒------------------if(num == 3){write_com(0x85);if(key2 == 0){delayms(5);if(key2 == 0){while(!key2);sec++;if(sec == 60){sec = 0;}t_bcd();write_data(0x30+time[1]);write_data(0x30+time[0]);}}if(key3 == 0){delayms(5);if(key3 == 0){while(!key3);sec--;if(sec == -1){sec = 59;}t_bcd();write_data(0x30+time[1]);write_data(0x30+time[0]);}}}//---------------退出调整时间----------------- if(num == 4){num = 0;write_com(0x0c);TR0 = 1;}}。

#include <>#include <>#define uint unsigned int#define uchar unsigned char#define DATA P0 //LCD12864数据线sbit RS=P2^2; // 数据\指令选择sbit RW=P2^1; // 读\写选择sbit EN=P2^0; // 读\写使能sbit CS1=P2^3; // 片选1sbit CS2=P2^4; // 片选2/********************************//* 定义中文字库*//********************************/uchar code Hzk[]={/*-- 文字: 各--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x20,0x20,0x10,0x08,0x8F,0xB4,0x44,0x44,0xA4,0x9C,0x04,0x00,0x00,0x00,0x00, 0x02,0x02,0x02,0x01,0x7F,0x42,0x42,0x42,0x42,0x42,0x42,0x7F,0x01,0x03,0x01,0x00,/*-- 文字: 位--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0xC0,0x30,0xEC,0x03,0x2A,0xC8,0x09,0x0A,0x0E,0x08,0xE8,0x48,0x08,0x00,0x00, 0x01,0x00,0x00,0x7F,0x20,0x20,0x20,0x27,0x20,0x30,0x2E,0x21,0x20,0x20,0x20,0x00,/*-- 文字: 单--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0xF8,0x28,0x29,0x2E,0x2A,0xF8,0x28,0x2C,0x2B,0x2A,0xF8,0x00,0x00,0x00, 0x08,0x08,0x0B,0x09,0x09,0x09,0x09,0xFF,0x09,0x09,0x09,0x09,0x0B,0x08,0x08,0x00,/*-- 文字: 机--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x08,0xC8,0xFF,0x48,0x88,0x08,0x00,0xFE,0x02,0x02,0x02,0xFE,0x00,0x00,0x00, 0x04,0x03,0x00,0xFF,0x00,0x41,0x30,0x0C,0x03,0x00,0x00,0x00,0x3F,0x40,0x78,0x00,/*-- 文字: 爱--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x40,0xB2,0x96,0x9A,0x92,0xF6,0x9A,0x93,0x91,0x99,0x97,0x91,0x90,0x30,0x00, 0x40,0x20,0xA0,0x90,0x4C,0x47,0x2A,0x2A,0x12,0x1A,0x26,0x22,0x40,0xC0,0x40,0x00,/*-- 文字: 好--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x10,0xF0,0x1F,0x10,0xF0,0x80,0x82,0x82,0x82,0xF2,0x8A,0x86,0x82,0x80,0x00, 0x80,0x43,0x22,0x14,0x0C,0x73,0x20,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x00,/*-- 文字: 者--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x20,0x24,0x24,0x24,0x24,0xA4,0xBF,0x64,0x24,0x34,0x28,0x26,0x24,0x20,0x00, 0x04,0x04,0x04,0x02,0x02,0xFF,0x49,0x49,0x49,0x49,0x49,0x49,0xFF,0x00,0x00,0x00,/*-- 文字: 你--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x80,0x40,0xF0,0x2C,0x43,0x20,0x98,0x0F,0x0A,0xE8,0x08,0x88,0x28,0x1C,0x08,0x00, 0x00,0x00,0x7F,0x00,0x10,0x0C,0x03,0x21,0x40,0x3F,0x00,0x00,0x03,0x1C,0x08,0x00,/*-- 文字: 们--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x80,0x40,0xF0,0x1C,0x03,0xF0,0x01,0x0E,0x04,0x00,0x04,0x04,0x04,0xFC,0x00,0x00, 0x00,0x00,0x7F,0x00,0x00,0x7F,0x00,0x00,0x00,0x00,0x00,0x20,0x40,0x3F,0x00,0x00,/*-- 文字: 辛--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x80,0x84,0x84,0x94,0xA4,0xC4,0x85,0x86,0x84,0xC4,0xA4,0x94,0x84,0x84,0x80,0x00, 0x00,0x04,0x04,0x04,0x04,0x04,0x04,0xFF,0x04,0x04,0x04,0x04,0x04,0x00,0x00,0x00,/*-- 文字: 苦--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x40,0x44,0x44,0x44,0x44,0x5F,0x44,0xF4,0x44,0x44,0x5F,0x44,0x44,0x44,0x44,0x00, 0x00,0x00,0x00,0x7E,0x22,0x22,0x22,0x23,0x22,0x22,0x22,0x7E,0x00,0x00,0x00,0x00,/*-- 文字: 了--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x02,0x02,0x02,0x02,0x02,0x02,0xF2,0x12,0x0A,0x0A,0x06,0x06,0x02,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*-- 文字: 希--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x20,0x30,0x30,0xA9,0x6A,0x3A,0x24,0xE4,0x2A,0x29,0x30,0x20,0x20,0x20,0x00, 0x08,0x04,0x02,0x01,0x3F,0x01,0x01,0x01,0xFF,0x01,0x21,0x61,0x3F,0x00,0x00,0x00,/*-- 文字: 望--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x04,0x04,0xFC,0x85,0x46,0x24,0x04,0x80,0x7E,0x2A,0x2A,0xAA,0xAA,0xFE,0x00,0x00,/*-- 文字: 大--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x20,0x20,0x20,0x20,0x20,0xA0,0x7F,0xA0,0x20,0x20,0x20,0x20,0x20,0x20,0x00, 0x00,0x80,0x40,0x20,0x10,0x0C,0x03,0x00,0x01,0x06,0x08,0x30,0x60,0xC0,0x40,0x00,/*-- 文字: 家--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x18,0x04,0x14,0x94,0x94,0xD5,0xB6,0x14,0x14,0x94,0x04,0x14,0x0C,0x04,0x00, 0x00,0x29,0x29,0x15,0x14,0x4A,0x89,0x44,0x3F,0x06,0x09,0x09,0x10,0x30,0x10,0x00,/*-- 文字: 能--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0xB8,0x97,0x92,0x90,0x94,0xB8,0x10,0x00,0x7F,0x48,0x48,0x44,0x74,0x20,0x00, 0x00,0xFF,0x0A,0x0A,0x4A,0x8A,0x7F,0x00,0x00,0x3F,0x44,0x44,0x42,0x72,0x20,0x00,/*-- 文字: 多--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x20,0x90,0x88,0x54,0x53,0xA2,0x22,0x12,0x0A,0x06,0x00,0x00,0x00, 0x00,0x81,0x89,0x89,0x44,0x44,0x42,0x25,0x29,0x11,0x11,0x09,0x05,0x03,0x01,0x00,/*-- 文字: 多--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x20,0x90,0x88,0x54,0x53,0xA2,0x22,0x12,0x0A,0x06,0x00,0x00,0x00, 0x00,0x81,0x89,0x89,0x44,0x44,0x42,0x25,0x29,0x11,0x11,0x09,0x05,0x03,0x01,0x00,/*-- 文字: 交--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x80,0x80,0x40,0x41,0x22,0x14,0x18,0x0C,0x16,0x23,0x61,0xC0,0x40,0x00,0x00,/*-- 文字: 流--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x60,0x01,0x86,0x60,0x04,0x44,0x64,0x55,0x4E,0x44,0x64,0xC4,0x04,0x04,0x00, 0x04,0x04,0xFC,0x03,0x40,0x30,0x0F,0x00,0x00,0x7F,0x00,0x3F,0x40,0x40,0x70,0x00,/*-- 文字: 学--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x40,0x30,0x10,0x12,0x5C,0x54,0x50,0x51,0x5E,0xD4,0x50,0x18,0x57,0x32,0x10,0x00, 0x00,0x02,0x02,0x02,0x02,0x02,0x42,0x82,0x7F,0x02,0x02,0x02,0x02,0x02,0x02,0x00,/*-- 文字: 习--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x02,0x02,0x0A,0x12,0x22,0x62,0x02,0x82,0x82,0x42,0x02,0xFE,0x00,0x00, 0x00,0x00,0x04,0x0C,0x04,0x02,0x02,0x01,0x01,0x00,0x20,0x40,0x80,0x7F,0x00,0x00,/*-- 文字: 24 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, };/****************************************//* 定义ASCII字库8列*16行*//****************************************/uchar code Ezk[]={/*-- 文字: Q --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,0x0F,0x18,0x24,0x24,0x38,0x50,0x4F,0x00,/*-- 文字: Q --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,0x0F,0x18,0x24,0x24,0x38,0x50,0x4F,0x00,/*-- 文字: 3 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x30,0x08,0x88,0x88,0x48,0x30,0x00,0x00,0x18,0x20,0x20,0x20,0x11,0x0E,0x00,/*-- 文字: 4 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,/*-- 文字: 5 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00,0x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00,/*-- 文字: 4 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,/*-- 文字: 1 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x10,0x10,0xF8,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00, /*-- 文字: 5 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00,0x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00,/*-- 文字: 2 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x70,0x08,0x08,0x08,0x88,0x70,0x00,0x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00,/*-- 文字: 4 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,/*-- 文字: 4 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,/*-- 文字: --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*-- 文字: --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*-- 文字: --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*-- 文字: --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*-- 文字: --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*-- 文字: --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, };/*状态检查，LCD是否忙*/void CheckState(){uchar dat;//状态信息（判断是否忙）RS=0; // 数据\指令选择，D/I（RS）=“L”，表示DB7∽DB0 为显示指令数据RW=1; //R/W=“H”，E=“H”数据被读到DB7∽DB0do{DATA=0x00;EN=1; //EN下降源_nop_(); //一个时钟延时dat=DATA;EN=0;dat=0x80 & dat; //仅当第7位为0时才可操作(判别busy信号)}while(!(dat==0x00));}/*写命令到LCD中*/SendCommandToLCD(uchar com){CheckState();//状态检查，LCD是否忙RS=0; //向LCD发送命令。

带字库的LCD12864自定义图片、汉字显示
一、将图片修改成128*64像素
1、打开win7自带的画图软件，载入图片（图片不满足128*64）
2、点击重新调整大小（或者图片处右击鼠标），如下设置，保持纵横比不勾选。

3、图片另存为，选择单色位图。

二、LCD12864用ZIMO21软件取模（BMP图片）
1、基本设置里面设置LCD的大小（如果图片像素就是128*64就不需要设置，直接打开）
2、打开BMP图片（黑白）
3、发现图片偏小，不足128*64，此时生成的数据就缺少128*64个点，显示会照成错误，需要修改一下图片大小。

改成128*64
3、直接调入128*64图片
4、设置参数，如下
5、取模选择C51格式
6、显示效果
三、PCtoLCD2002图片取模设置
四、PCtoLCD2002汉字取模设置（根据程序而定）
1、汉字取模参数设置
2、显示效果如下。

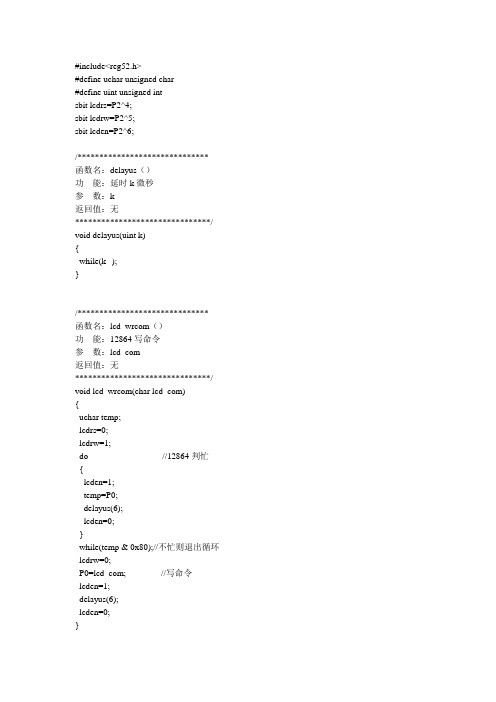

#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit lcdrs=P2^4;sbit lcdrw=P2^5;sbit lcden=P2^6;/****************************** 函数名：delayus（）功能：延时k微秒参数：k返回值：无*******************************/ void delayus(uint k){while(k--);}/****************************** 函数名：lcd_wrcom（）功能：12864写命令参数：lcd_com返回值：无*******************************/ void lcd_wrcom(char lcd_com){uchar temp;lcdrs=0;lcdrw=1;do //12864判忙{lcden=1;temp=P0;delayus(6);lcden=0;}while(temp & 0x80);//不忙则退出循环lcdrw=0;P0=lcd_com; //写命令lcden=1;delayus(6);lcden=0;}/****************************** 函数名：lcd_wrdata()功能：12864写数据参数：lcd_dat返回值：无*******************************/ void lcd_wrdata(char lcd_dat){uchar temp;lcdrs=0;lcdrw=1;do //12864判忙{lcden=1;temp=P0;delayus(6);lcden=0;}while(temp & 0x80);lcdrs=1;lcdrw=0;P0=lcd_dat; //写数据lcden=1;delayus(6);lcden=0;}/****************************** 函数名：init_12864()功能：12864初始化参数：无返回值：无*******************************/ void init_12864(){delayus(100); //延时100微秒lcd_wrcom(0x30);//功能设定delayus(5000);lcd_wrcom(0x02);//地址归位delayus(100);lcd_wrcom(0x0e);//显示状态delayus(100);lcd_wrcom(0x1c);//游标和显示的移位delayus(100);lcd_wrcom(0x01);//清屏delayus(5000); //延时5毫秒}/******************************************* 函数名称：disp_HZ功能：控制液晶显示汉字参数：addr--显示位置的首地址pt--指向显示数据的指针num--显示汉字个数返回值：无********************************************/ void disp_HZ(uchar addr,const uchar * pt,uchar num) {uchar i;lcd_wrcom(addr);for(i = 0;i < (num*2);i++)lcd_wrdata(*(pt++));}/******************************函数名：main()功能：调用子程序/12864显示程序参数：无返回值：无*******************************/void main() //显示字符{uchar i;const uchar hang1[]={"一路江南"};//汉字显示init_12864();lcd_wrcom(0x80);//设定显示起始地址for(i=0;i<16;i++)lcd_wrdata(0x00+i);lcd_wrcom(0x90);//设定显示起始地址for(i=0;i<16;i++)lcd_wrdata(0x10+i);lcd_wrcom(0x88);//设定显示起始地址for(i=0;i<16;i++)lcd_wrdata(0x20+i);lcd_wrcom(0x98);//设定显示起始地址for(i=0;i<16;i++)lcd_wrdata(0x30+i);disp_HZ(0x80,hang1,4);//调用显示汉字while(1);}。

在此指出，这一篇文章出至网络上zhaoshan413之手，感谢他的无私贡献，让大家轻松玩转带字库12864！~~[p=30, 2, left]之前说学完12864字库液晶后和大家交流一下心得，一直没有时间，今天整理一下发上来，希望对想学习的朋友能有点帮助…首先说明一点，本人也是初学者，自感水平不高，若有不足及不对之处，望情指正…以下以并行口传输为例，别的还不会，呵呵![/p][p=30, 2, left]先传一下ST7920的芯片说明书：[/p][p=30, 2, left]/bbs/redirect.php?tid=7676&goto=lastpo st#lastpost[/p][p=30, 2, left]ST7920(字库)12864.pdf(2010-12-01 10:46:58, Size: 1.65 MB, Downloads: 1689)[/p][p=30, 2, left]一、首先说一下关于驱动函数的书写，这些是液晶显示的基础一般包括四个函数：1、写命令函数；2、写数据函数；3、读状态函数；4、读数据函数；这四个函数并不是必须全部写的，具体要看你实现的功能，如果只是单纯的显示汉字和字符，写命令、写数据、读状态这三个函数就够了，如过你还需要进行一些绘图的操作，那读数据函数也必须书写。

另外关于读状态函数，其实也就是用于判忙操作，我看郭天祥的书里面是这样说的：原则上每次对控制器进行读写操作之前，都必须进行读写检测，由于单片机的操作速度慢于液晶控制器的反应速度，因此可不进行读写检测，或者只进行简短的延时即可。

因此，读状态函数也可以不写，只用简短的延时函数替换即可。

1、写操作的编写：首先看一下时序图[/p][p=30, 2, left]时序.JPG[/p][p=30, 2, left]由图可见操作很简单：1>RS=1(写数据操作)；或者RS=0(写命令操作)；2>RW=0；//指明为写操作3>E=1；4>DB=data；//data为你要写入的命令或数据值5>E=0；[/p][p=30, 2, left]以下是我的驱动函数，仅供参考：[/p][p=30, 2, left]CODE:/********************************液晶端口定义**************************/#define lcd_data P0 //数据口sbit RS = P2^4; //选择寄存器(并行) 0：指令寄存器1：数据寄存器;sbit RW = P2^5; //读写控制脚(并行) 0：写入 1：读出sbit E = P2^6; //读写数据启始脚(并行)sbit PSB = P2^1; //串并方式选择引脚，0为串行模式，1为8/4位数据口模式sbit RST = P2^3; //复位引脚//******************************************************* *//延时函数//******************************************************* *void delay(unsigned int k){unsigned int i;unsigned char j;for(i=0;i<k;i++){for(j=0;j<10;j++);}}//******************************************************* *//延时1ms函数//******************************************************* *void delay_ms(unsigned int k)//延时0.994us，晶振12M{unsigned int x,y;for(x=k;x>0;x--)for(y=121;y>0;y--);}//******************************************************* *//写命令函数//******************************************************* *void LcdWcom(unsigned char WCom){delay(1);RS=0; //指明操作对象为指令寄存器RW=0; //指明为写操作E=1;lcd_data=WCom; //将命令写入总线E=0;}//******************************************************* *//写数据函数//******************************************************* *void LcdWdata(unsigned char WData){delay(1);RS=1; //指明操作对象为数据寄存器RW=0; //指明为写操作E=1;lcd_data=WData; //将数据写入总线E=0;}[/p][p=30, 2, left]二、初始化操作[/p][p=30, 2, left]以8位并行操作为例，操作流程图如下：[/p][p=30, 2, left]初始化.JPG[/p][p=30, 2, left]初始化操作如下：[/p][p=30, 2, left]1>芯片上电；[/p][p=30, 2, left]2>延时40ms以上；[/p][p=30, 2, left]3>复位操作：RST出现一个上升沿（RST=1;RST=0;RST=1;）；[/p][p=30, 2, left]4>功能设定；[/p][p=30, 2, left]5>延时100us以上；[/p][p=30, 2, left]6>再次进行功能设定；[/p][p=30, 2, left]7>延时37us；[/p][p=30, 2, left]8>显示开关控制；[/p][p=30, 2, left]9>延时100us 以上；[/p][p=30, 2, left]10>清除显示；[/p][p=30, 2, left]11>延时10ms以上；[/p][p=30, 2, left]12>进入点设置；[/p][p=30, 2, left]13>初始化结束；[/p][p=30, 2, left]这里我遇到了一个小问题，我的液晶按照这个顺序进行初始化结果不正确，无法显示，最后我把调整了一下就可以了，调整后的顺序为：清除显示进入点设置显示开关控制，不知道是什么原因，知道的告诉我一声…[/p][p=30, 2, left]CODE://******************************************************* *//显示初始化函数//******************************************************* *void Display_Init(void){delay_ms(45); //延时45msPSB=1; //8位并行口//复位操作RST=1;delay(1);RST=0;delay(1);RST=1;delay(1);//功能设定LcdWcom(0x30); //设置为8位并行口，基本指令集delay(10);LcdWcom(0x30); //再次设置为8位并行口，基本指令集delay(5);// //显示开关控制// LcdWcom(0x0c); //游标显示关，正常显示，整体显示开// delay(10);//清除显示LcdWcom(0x01);delay_ms(12); //延时12ms//进入点设置LcdWcom(0x06); //设置为游标右移，DDRAM位地址加1，画面不移动delay(5);LcdWcom(0x0C); //开显示}[/p][p=30, 2, left]三、显示基本的字符和汉字[/p][p=30, 2, left]1、要想显示汉字或字符，首先要确定显示的位置，看看芯片说明书上关于屏幕地址的分配：[/p][p=30, 2, left]DDRAM位址.JPG[/p][p=30, 2, left]由于此液晶为128*64，即是横向128个点，竖向64个点，由于该液晶控制器支持的字符为8*16，汉字为16*16，因此只能显示四行，如果是汉字，为每行显示8个，如果是字符，每行显示16个。

( 一 ) ( 一 )概括⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3(二) ( 二)外形尺寸1 方框⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32 外型尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4( 三 )( 三 )模的接口⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4( 四 )( 四 )硬件明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5( 五 )指令明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7( 五 )( 五 )写操作序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8( 六 )( 六 )沟通参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11( 七 )( 七 )件初始化程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12( 八 )( 八 )用例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13( 九 )( 九 )附1 半字符表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯202 字字符表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21一、概括FYD12864-0402B是一种拥有 4 位/8 位并行、 2 线或 3 线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为 128× 64, 内置 8192 个 16*16 点汉字，和 128 个 16*8 点 ASCII 字符集 . 利用该模块灵巧的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

能够显示 8× 4 行 16× 16 点阵的汉字 . 也可达成图形显示 . 低电压低功耗是其又一明显特色。

由该模块构成的液晶显示方案与同种类的图形点阵液晶显示模块对比，无论硬件电路构造或显示程序都要简短得多，且该模块的价钱也略低于同样点阵的图形液晶模块。

基本特征 :低电源电压（ VDD:+3.0--+5.5V）显示分辨率 :128 × 64 点内置汉字字库，供给8192 个 16× 16 点阵汉字 ( 简繁体可选 )内置 128 个 16× 8 点阵字符2MHZ时钟频次显示方式： STN、半透、正显驱动方式： 1/32DUTY， 1/5BIAS视角方向： 6 点背光方式：侧部高亮白色 LED，功耗仅为一般 LED的 1/5 —1/10 通信方式：串行、并口可选内置 DC-DC变换电路，无需外加负压无需片选信号，简化软件设计工作温度 :0 ℃ -+55℃ ,储存温度:-20℃ -+60℃二、方框图3、外形尺寸图三、模块接口说明* 说明 1：如在实质应用中仅使用串口通信模式，可将PSB接固定低电平，也能够将模块上的J8 和“ GND”用焊锡短接。
