USB接口针脚定义

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口定义左手665收藏时间：2015-3-30 8:45USB接口定义：USB有4根线，分别为：电源+VCC（红1 脚）、Pin 1。

电源- GND（黑4 脚）、Pin 4。

DATA+ 数据线（绿3 脚）、Pin 3。

DATA - 数据线（白2 脚）。

Pin 2。

A型接口:B型接口：USB接口定义图：USB接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：针脚名称说明接线颜色1VCC+5V电压红线2D-数据线负极白线3D+数据线正极绿线4GND接地黑线一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)mini USB (小型接口见下图：)引脚定义:引脚功能颜色备注1V BUS红电源+5V2DATA-白数据－3DATA+绿数据＋4IDA型：与地相连电源-5VB型：不接地(空)5GND黑地电源-5V其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

以上从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)各种USB插头实物图：USB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A 型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：标签：USB, 接口数据神线制作全教程线材处理完了，接下来我们需要做的就是更为考验技术的工作了：那就是焊接。

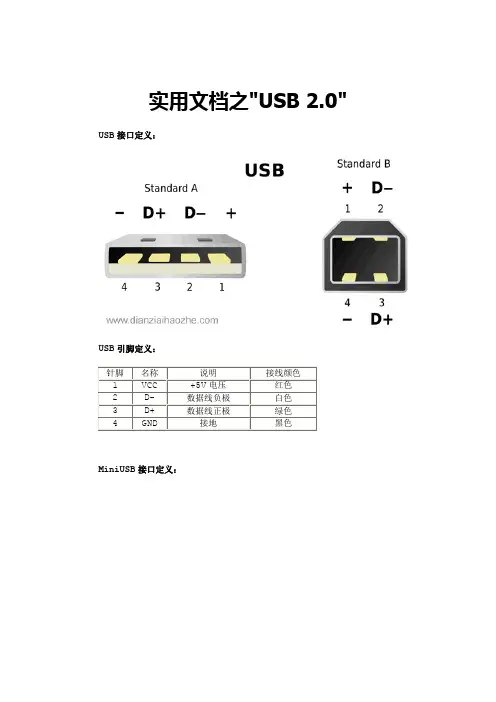

实用文档之"USB 2.0" USB接口定义：USB引脚定义：针脚名称说明接线颜色1 VCC +5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1 VCC +5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 IDpermits distinction of Micro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5 GND 接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：USB 3.0USB3.0线缆信号定义USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）是共用的。

USB 3.0母口引脚定义为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。

标准USB 3.0母口的针脚定义，紫色针脚为USB 2.0专用，红色为USB 3.0连接专用。

USB 3.0公口引脚定义为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。

标准USB 3.0公口的针脚定义，白色部门是USB 2.0连接专用针脚，而红色部分为USB 3.0专用。

USB 3.0线缆信号定义Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B 两种公口，3.0版公口的针脚是9针。

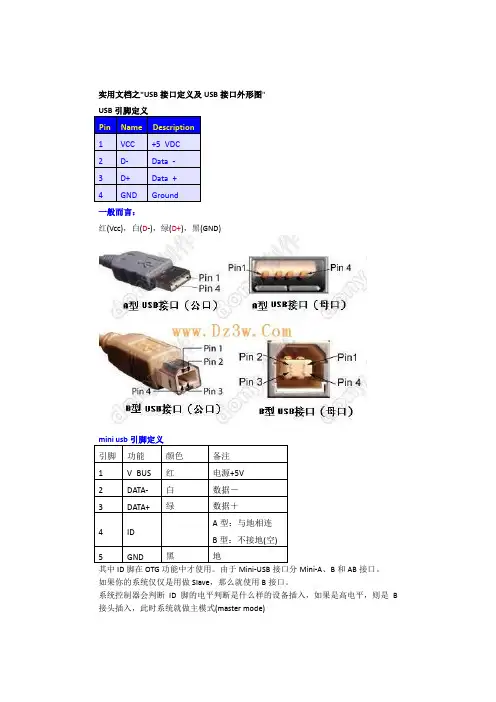

实用文档之"USB接口定义及USB接口外形图" USB引脚定义
Pin Name Description
1VCC+5 VDC
2D-Data -
3D+Data +
4GND Ground
一般而言：
红(Vcc)，白(D-)，绿(D+)，黑(GND)
mini usb引脚定义
引脚功能颜色备注
1 V BUS 红电源+5V
2 DATA- 白数据－
3 DATA+ 绿数据＋
4 ID A型：与地相连B型：不接地(空)
5 GND 黑地
其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B 接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB引脚定义USB（通用串行总线）是一种用于连接计算机和外部设备的标准接口。

它被广泛应用于计算机、手机、打印机、摄像头等各种设备之间的数据传输和通信。

USB接口最常见的应用方式是连接设备到计算机，方便传输数据、充电和进行其他操作。

为了确保设备之间的兼容性和正常工作，USB接口的引脚定义起着重要的作用。

USB接口通常由四根线组成，分别是VCC（电源线）、D+（差分数据线正极）、D-（差分数据线负极）和GND（接地线）。

这些引脚的定义是根据USB规范来确定的，确保设备能够正确地进行数据传输和电力供应。

1. VCC（电源线）VCC引脚是用来提供电源给USB设备的，它通常由主机（如计算机）提供电力。

VCC的电压通常为5V，通过这根线为设备提供操作所需的电力。

在连接设备时，VCC引脚会传输电流，为设备供电。

2. D+（差分数据线正极）D+引脚是用来传输数据信号的，它是USB接口中的正极数据线。

它与D-引脚一起用于实现USB设备和主机之间的数据通信。

D+引脚的电平变化表示不同的数据传输状态，使得设备能够进行数据传输和通信。

3. D-（差分数据线负极）D-引脚是用来传输数据信号的，它是USB接口中的负极数据线。

与D+引脚配合使用，D-引脚也用于实现USB设备和主机之间的数据通信。

D-引脚的电平变化与D+引脚一起被用来传输数据信号。

4. GND（接地线）GND引脚是用来连接设备和主机的电地线。

它的主要作用是提供电路的接地点，确保数据传输的稳定性和可靠性。

GND引脚通常与其他引脚一起连接，确保设备和主机处于相同的电势。

通过以上四个引脚的定义，USB接口实现了设备之间的数据传输、电力供应和通信功能。

这种标准化的接口定义使得设备能够在不同的品牌和型号之间进行互联和兼容，提高了设备的可用性和可扩展性。

无论是在家庭、办公室还是工业领域，USB接口都发挥着重要的作用，为我们的生活和工作带来了极大的便利。

总结起来，USB接口的引脚定义是VCC（电源线）、D+（差分数据线正极）、D-（差分数据线负极）和GND（接地线）。

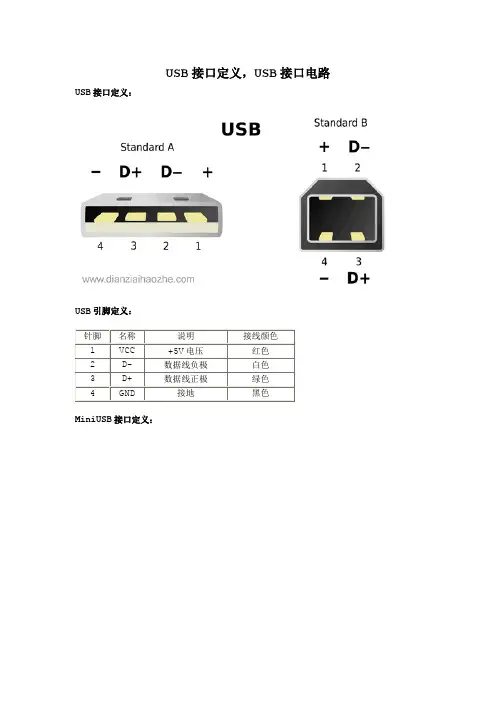

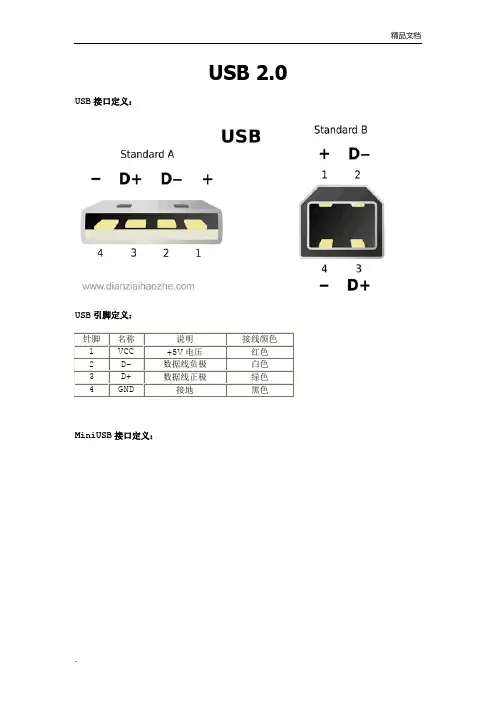

USB 2.0 USB接口定义：
USB引脚定义：
MiniUSB接口定义：
MiniUSB引脚定义：
USB插头实物图：
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)
USB图标和Logo：
USB 3.0
USB3.0线缆信号定义
USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）是共用的。

USB 3.0母口引脚定义
为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。

标准USB 3.0母口的针脚定义，紫色针脚为USB 2.0专用，红色为USB 3.0连接专用。

USB 3.0公口引脚定义
为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形
状、定义均完全相同，而另外5根是专门为USB 3.0准备的。

标准USB 3.0公口的针脚定义，白色部门是USB 2.0连接专用针脚，而红色部分为USB 3.0专用。

USB 3.0线缆信号定义
Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，3.0版公口的针脚是9针。

USB 、Mini-USB 、Micro-USB 接口的引脚定义本文地址：看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB 连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。

下面介绍标准USB 接口的引脚定义，USB是一种常用的PC 接口，只有4根线（两根电源，两根信号）。

需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB 接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB 公口从右数起，B型的则是左起顺时针转个圈）Mini-USB 接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB 公口都从左数起）其中，Mini USB接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。

例如数码相机直接连接到打印机上，通过OTG 技术连接两台设备间的USB 口，将拍出的相片立即打印出来）中才使用。

Mini USB接口又分Mini-A、B 和AB 接口，如果你的系统仅仅是用做Slave，那么就使用B 接口（手机上用的一般都是B 型Mini USB接口）。

系统控制器会判断ID 脚的电平判断是什么样的设备插入：如果ID 脚是高电平，则是B 接头插入，此时系统就做主模式（Master Mode）；如果ID 脚为低电平，则是A 接口插入，然后系统就会使用HNP 对话协议来决定哪个做Master，哪个做Slave。

常见的USB 接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B型）、USB公口（B型）、USB母口（A型）、USB公口（A型）PS：还有一种（微型USB）。

2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB 规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。

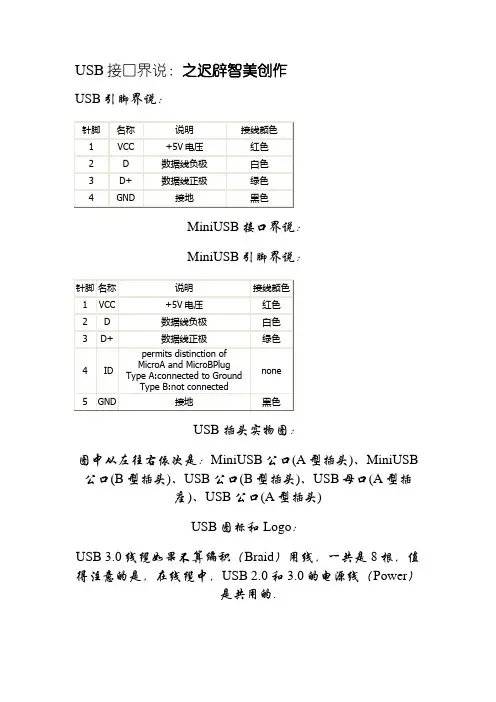

USB接口界说：之迟辟智美创作
USB引脚界说：
MiniUSB接口界说：
MiniUSB引脚界说：
USB插头实物图：
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB 公口(B型插头)、USB公口(B型插头)、USB母口(A型插
座)、USB公口(A型插头)
USB图标和Logo：
USB 3.0线缆如果不算编积（Braid）用线，一共是8根，值得注意的是，在线缆中，USB 2.0和3.0的电源线（Power）
是共用的.
为了向下兼容2.0版，USB 3.0采纳了9针脚设计，其中四个针脚和USB 2.0的形状、界说均完全相同，而另外5根是
专门为USB 3.0准备的.
标准USB 3.0母口的针脚界说，紫色针脚为USB 2.0专用，
红色为USB 3.0连接专用.
为了向下兼容2.0版，USB 3.0采纳了9针脚设计，其中四个针脚和USB 2.0的形状、界说均完全相同，而另外5根是
专门为USB 3.0准备的.
标准USB 3.0公口的针脚界说，白色部份是USB 2.0连接专用针脚，而红色部份为USB 3.0专用.
Mini USB 3.0接口分为A、B两种公口（Plug），而母口（Receptacle）将有AB和B两种，从形状上来看，AB母口可兼容A和B两种公口，3.0版公口的针脚是9针.。

USB引脚定义在计算机硬件领域，USB（Universal Serial Bus，通用串行总线）是一种用于连接计算机与外部设备的标准接口。

USB接口主要用于数据传输和电源充电，它的引脚定义决定了数据的传输方式和电路的连接方式。

以下是USB的引脚定义。

1. VBUS（Voltage Bus）VBUS是USB接口的电源线，用于提供电源给连接的设备。

它的电压通常为5V，可以给外部设备供电，如鼠标、键盘、摄像头等。

2. D+和D-（Data Line Positive和Data Line Negative）D+和D-是USB接口进行数据传输的差分信号线。

在USB 2.0及之前的标准中，D+和D-用于双向传输差分信号；而在USB 3.0及以后的标准中，它们还用于SuperSpeed传输（数据传输速度更快）。

3. GND（Ground）GND是USB接口的接地线，用于提供电路的地参考点，确保数据传输的稳定性。

4. USB IDUSB ID是USB接口的标识线，用于判断设备的类型和特性。

比如，USB ID可以用于区分是否为USB主机或USB从机，以及指示设备的速度要求。

5. ShieldShield是USB接口的屏蔽层，主要用于抑制外界干扰和保护信号质量。

它连接到设备的金属外壳或屏蔽层，帮助减少信号的传输干扰。

通过以上引脚的定义，USB接口可以实现设备的通信和电源供给，使得不同的设备可以通过USB接口进行连接和交互。

USB接口的标准化和普及，为计算机外设的使用和交换提供了便利，为用户带来了更好的使用体验。

总结：USB引脚定义包括VBUS、D+、D-、GND、USB ID和Shield等。

它们的功能各不相同，分别用于电源供给、数据传输、地参考、设备标识和屏蔽保护。

USB接口作为一种通用的标准接口，为计算机外设的连接和交互提供了方便，提高了用户的使用体验。

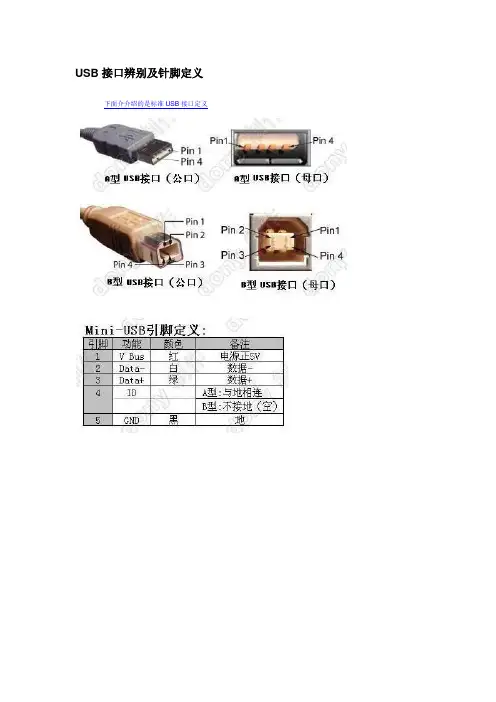

USB接口辨别及针脚定义
下面介介绍的是标准USB接口定义
USB是一种种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！
其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

这些说明为技术人员总结的，仅供参考。

交达在线
我们手机上一般用的都是B型Mini-USB口。

下面贴一张常见的USB接口图片：
从左往右依次
COM口
9针串口功能一览表
针脚功能
1 载波检测（DCD）
2 接收数据（RXD）
3 发送数据（TXD）
4 数据终端准备好（DTR）
5 信号地（GND）
6 数据准备好（DSR）
7 发送请求（RTS）
8 发送清除（CTS）
9 振铃指示（RI）。

USB 接口定义:USBStandard A—D+ D — +wv/Wddia.riziaih oozhSiCornUSB 引脚定义:针脚名称说明接线颜色VCC 1红色+5V 电压D- 2 白色数据线负极D+ 3绿色数据线正极GND4 黑色接地USB 2.0Standard B + D- -ID + 3 2 11 2 4 3USB PortsType AType BminiUSB PortsMini-AMini亠B针名说接线颜VCC 1 红色+5V电压D- 2 数据线负极白色D+3数据线正极绿色permits disti ncti on ofMicro-A- and Micro-B-Plug4 ID noneType A:conn ected to Grou ndType B:not conn ected5 GND接地黑色含2接口定义：Mi ni USBwww.diaEiziaihaozhe.corTMi ni USB弓I脚定义:USB插头实物图：图中从左往右依次是：MiniUSB 公口（A型插头）、MiniUSB 公口（B型插头）、USB公口）型插头（A公口USB、）型插座（A母口USB、）型插头（B •1B型插头/.2:GNDVCC 2:尸3讯肅型UM接口〔公口）■型MR接口（母口）Pin 2-Pin 3k占・P^Pin4 B型11观接口（公口）USB图标和Logo :USB 3.0USB3.0线缆信号定义USB 3.0 母口引脚定义为了向下兼容 2.0版，USB 3.0 采用了 9针脚设计，其中四个针脚和USB 2.0 的形状、定义均完全相同，而另外 5根是专门为USB 3.0 准备的。

标准USB 3.0 母口的针脚定义，紫色针脚为 USB 2.0 专用，红色为 USB 3.0 连接专用。

GndUSB3 contactsHighUSB2 contactsf 』，rii i r j| if USB 3.0 公口引脚定义为了向下兼容 2.0版，USB 3.0 采用了 9针脚设计，其中四个针脚和USB 2.0 的形状、定义 均完全相同，而另外 5根是专门为USB 3.0 准备的。

USB接口针脚定义，插口针脚识别
USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。

USB接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要。

USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，
否则会烧坏USB设备或者电脑的南桥芯片。

USB接口定义如下：
USB接口定义颜色
一般的排列方式是：红白绿黑从左到右
定义：
红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+ 白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+
黑色－地线：GND、Ground
其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

这些说明为
技术人员总结的，仅供参考。

我们手机上一般用的都是B型Mini-USB口
关于MINIUSB
一般MINIUSB是5芯的：
1——VCC
2——D-
3——D+
4——ID
5——GND
常见USB接口识别。

ps2 USB 针脚定义PS/2 键盘接口为 6 针母插，外观为：1 key data 2n/c 3gnd 4vcc 5clock 6n/c引脚定义PS 2 鼠标接口引脚定义图PS/2 鼠标接口为 6 针母插，外观为：1 keydate 2 n/c 3 gnd 4vcc 5clock 6nc引脚定义主板USB管脚接口大全概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

USB接口定义USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU 供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

USB、Mini-USB、Micro-USB接口的引脚定义本文地址：/archives/157.html看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。

下面介绍标准USB接口的引脚定义，USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB公口从右数起，B型的则是左起顺时针转个圈）Mini-USB接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起）其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB口，将拍出的相片立即打印出来）中才使用。

Mini USB 接口又分Mini-A、B和AB接口，如果你的系统仅仅是用做Slave，那么就使用B 接口（手机上用的一般都是B型Mini USB接口）。

系统控制器会判断ID脚的电平判断是什么样的设备插入：如果ID脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）；如果ID脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

常见的USB接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B 型）、USB公口（B型）、USB母口（A型）、USB公口（A型）PS：还有一种Micro USB（微型USB）。

2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。
