最新第八章 渠系建筑物答案

《水工建筑物》复习题一、单项选择题。

（选择一个正确答案，填入括号内）1、土坝坝体由于不均匀沉降而产生（ C D）。

A、横向裂缝B、斜向裂缝C、水平裂缝D、前三种裂缝2、土坝排水设施中，不能降低浸润线的基本型式是（）A、棱体排水B、褥垫式排水C、贴坡排水D、前三种均是3、双曲拱坝是指拱坝坝体在（ C C）方向呈拱形。

A、水平B、铅直C、水平与铅直D、任意双曲拱坝:坝面双向(水平向和铅直向)均呈曲线的拱坝。

4、修建拱坝的适宜河谷形状是（ B B ）A、宽浅型B、窄深型C、河谷宽度小D、河谷高度小拱坝主要的缺点是对坝址河谷形状及地基要求较高。

拱坝要求的理想地形和理想地质。

5、为适应地基不均匀沉降，重力坝横缝应做成（）A、平面缝B、错缝C、凹凸缝D、斜缝6、拱坝中，由拱梁联合作用而共同分担的荷载有（ B B）A、温度荷载B、水平水压力C、垂直水压力D、扬压力采用拱冠梁法仅计入径向变位，故温度荷载引起的拱圈变形由拱圈单独承担，而其共同承担径向水压力作用。

7、在基本荷载组合下，重力坝抗压强度校核依据是（D A）A、重力坝上游边缘正应力B、上游边缘主应力C、下游边缘主拉应力D、下游边缘主压应力8、满库时对土坝下游坡稳定影响较大的是（ B B）A、孔隙水压力B、渗透水压力C、上游水平水压力D、坝体自重9、溢洪道泄槽中底坡变化处宜用（ C C ）相连。

A、直线B、折线C、曲线D、前三种均可陡→缓：反弧段缓→陡：抛物线10、控制堰为自由溢流式的溢洪道其堰顶高程与（ B A）齐平。

A、设计洪水位B、防洪限制水位C、死水位D、校核洪水位防洪限制水位:汛期为下游防洪及水库安全预留调洪库容而设置的汛期限制水位。

汛期限制水位低于正常蓄水位。

11、水闸是一种具有（）的低水头水工建筑物。

A、挡水作用B、泄水作用C、挡水与泄水双重作用D、以上三种都不是12、用于分隔闸孔和支撑闸门、胸墙、工作桥、交通桥等上部结构的是（）A、闸墩B、工作桥C、底板D、翼墙13、最常用的水闸底板结构型式是（）A、驼峰堰B、梯形堰C、宽顶堰D、胸墙孔口堰14、闸基防渗长度应满足（）A、L《C·ΔHB、L 》C·ΔHC、L《K·ΔHD、L 》K·ΔH15、闸墩结构计算常用的方法是（）A、弹性地基梁法B、反力直线分布法C、偏心受压公式法D、倒置梁法16、当粘性土地基的标准贯入击数（）时，可不需要进行处理，直接在天然地基上建闸。

' PF＝KK Z gPF
• ②温度、砼收缩、徐变 温度变化荷载(对拱结构渡槽)，取决于封拱温度及可能出现 的高温与低温(同拱坝部分)
• •
2、荷载组合 ①基本组合(设计条件)：
(1)经常作用荷载 (2)运行期不定期作用荷载
•
②特殊组合(校核条件)：
用荷载 (1)经常作用荷载＋偶然作 (2)施工、检修
• ①原理：沿槽长方向取1.0m作为计算分析对象(图10–8)，同时， 考虑两截面上的剪力差值 • △Q＝Q1－Q2，然后按框架结构求解其横向内力。 • ②基本荷载：水重，自重(1米槽长) • 注：△Q在截面沿高度上呈抛物线形分布，方向向上，绝大 部分分布在两侧墙截面上。 • ③计算简图： • a) 不带拉杆：简化为矩形开口框架 图8–8中去掉顶端水平链 杆；
应用反对称性，取一半计算；计算简图8–19(b)，(c)。
• • • • • • • • •
(3)计算方法和内容 方法：a) 结构力学“无切力分配法”(力矩分配)； b) 杆系有限元法； 内容： a) 内力计算； b) 配筋； c) 立柱纵向弯曲稳定(按压杆稳定法)校核； d) 施工吊装校核。 三、基础结构(学生自学)
• 8.1.3 梁式渡槽 • 一、槽身结构 • (一)槽身结构布置与构造 • 1、槽身纵向支承形式和跨度 • 梁式渡槽的槽身是搁置槽墩或槽架上的，它既起着输水作用又起着 纵梁的作用。为了适应温度变化及地基的不均匀沉陷等原因而引起的变 形，须用横向变形缝将槽身分为独立工作的若干节。变形缝之间的每一 节槽身，沿纵向一般是两个支点。 • 按支点的位置分： • (1)简支梁式：
• 3、进出口高程的确定 • 当设计确定i，b，h计算设计流量Q设相应的H，Z2各值后，依 图10–2求出槽身起止点高程▽1，▽2进一步计算进口槽底抬高y1， 出口渠底降低y2，一般y1，y2均为正值

洪水标准
《灌溉与排水渠系建筑物设计规范》SL482-2011
渠2确定。其校核 洪水标准应视建筑物的具体情况和需要研究决定。
表2 渠系建筑物设计洪水标准
建筑物级别
1
2
3
45
设计防洪标准
（重现期，a） 100 50
30
20 10
渠系建筑物
u潮汐河口处渠系建筑物设计洪水标准，根据其级别 应按表3确定。
此外，还有跨渠交通建筑物（农桥）、排洪 建筑物（溢流侧堰等）和用于量水的量水建筑物 （量水堰等）。
渠系建筑物的级别划分和洪水标准
《灌溉与排水工程设计规范》 GB50288—99 《灌溉与排水渠系建筑物设计规范》SL482-2011
渠系建筑物
u渠系建筑物的级别，应参照GB50288—99渠道级别划 分标准，按表1确定，且不应低于其所在渠道的工程
级别。
表1 渠系建筑物分级指标
渠系建筑 物级别
1
2
3
4
5
设计流量 （m3/s）
＞300
300～100 100～20 20～5 ＜5
渠系建筑物
u 与铁路或公路交叉布置的渠系建筑物，其级 别不应低于该铁路或公路的工程级别。
u 在堤防上修建的渠系建筑物，其级别不应低 于所在堤防工程的级别。
u 与其他水利水电工程建筑物合建的渠系建筑 物，其工程级别应按合建中各个建筑物的最 高级别确定。
渠系建筑物
水 渠首
干
源
支
农
渠 渠
毛渠
干
渠
斗渠 农 渠
农 沟
退水闸
毛沟
斗沟
支 沟
容
泄
沟
排水闸 区
渠系建筑物

适用条件：在不稳定的河道上或坡降较陡的 山区河流，引取流量较大时使用。
枢纽组成：导流堤、泄水冲沙闸、进水闸。
2019/10/10
15
8.1 渠道与渠首工程
二、无坝渠首枢纽 （三）引水渠式取水枢纽 适用条件：为防止河岸冲刷变形影响时采用。 枢纽组成：引水渠、拦沙坎、冲沙闸、进水闸。 （四）多首制取水枢纽 多首制取水枢纽适用于不稳定的多泥沙河流上， 尤其是山麓性河流。
2019/10/10
20
2019/10/10
21
三、有坝渠首枢纽 （三）人工弯道式取水枢纽
2019/10/10
22
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
23
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
24
三、有坝渠首枢纽 （四）底栏栅式取水枢纽
2019/10/10
2019/10/10
42
2019/10/10
43
2019/10/10
44
2019/10/10
45
2019/10/10
46
8.4 倒虹吸管
三、倒虹吸管的布置要求 （1）高差不大时可从渠道、河流或公路的底部穿过； 当渠道穿过较深的洪沟时，可以沿岸坡设，在满水沟 槽段采用建桥成支墩渡管得方式，或直接埋设于沟底。
有梁式、拱式、桁架式、组合式及悬吊或斜拉式
（4）按槽身断面形状分：矩形渡槽、U形渡槽等。
2019/10/10
31
2019/10/10
32
8.2 渡槽
三、渡槽的总体布置 渡槽的总体布置，主要包括槽址选择、渡槽类型、进 出口布置等内容。 渡槽总体布置的基本要求： 1.流量、水位满足灌区规划要求 2.槽身长度短，基础岸坡稳定，结构选型合理 3.进出口与渠道连接顺直通畅，避免填方接头 4.少占农田，交通方便，就地取材。

水工建筑物智慧树知到期末考试答案章节题库2024年酒泉职业技术学院1.横缝平行于坝轴线，将坝体分成若干个坝段的缝。

（）答案:错2.水资源有利而无害。

（）答案:错3.混凝土抗冻性F100表示经过100次冻融循环而不破坏、不严重降低强度。

（）答案:对4.拱坝坝身设永久伸缩缝以适应地基不均匀沉陷。

（）答案:错5.黏土斜墙的顶部厚度一般不小于3m. （）答案:对6.重力坝抗滑稳定性分析计算时常采用单一的安全系数法，计算公式有抗剪强度公式和抗剪断强度公式两种。

（）答案:对7.水闸的水平防渗设备指的是铺盖，垂直防渗设备指的是齿墙、板桩和防渗墙。

（）答案:对8.陡坡的构造与跌水相似，由进口连接段、控制堰口、陡槽段、消力池和出口连接段组成,不同之处是陡槽段代替了跌水墙。

（）答案:对9.坝体表面的水平位移可用视准线法或三角网法施测，视准线法适用于坝轴线为直线、顶长不超过600m的坝，三角网法可用于任何坝型。

（）答案:对10.驼峰堰是一种复合圆弧的溢流低堰，堰面由不同半径的圆弧组成。

设计与施工简便，基底较宽，基底压力较均，.整体稳定性好，适用于软弱地基。

（）答案:对11.闸下渗流使水闸降低了稳定性引起渗透变形和水量损失。

（）答案:对12.护坡的作用主要为了防止波浪淘刷、冰层和漂浮物的损害、顺坝水流的冲刷等对坝坡的危害，以及雨水、大风、动物穴居、冻胀干裂等因素对坝坡的破坏。

（）答案:对13.不能利用帷幕灌浆孔或部分固结灌浆孔进行接触灌浆。

（）答案:错14.裂缝的处理方法，主要有表层涂抹、喷浆修补、表层粘补、凿槽嵌补和灌浆处理等五种，应当根据裂缝的性质和具体条件进行选择。

（）答案:对15.水闸消能防冲的主要措施有（）等。

答案:防冲槽###海漫###消力池16.土石坝的日常养护修理工作主要包括（）。

答案:保持排水系统畅通###观测仪器设备的养护###保持坝面完整###合理控制水库水位###加强安全管理17.隧洞进口建筑物的型式有（）。

第八章渠系建筑物自测题一、填空题1. 渠系建筑物的类型较多，按其作用可以分为以下六类：建筑物、建筑物、落差建筑物、建筑物、冲沙和沉沙建筑物以及量水建筑物等。

2. 渠道系统，一般由级固定渠道所组成。

各自的作用不同，其中：渠为输水渠道，渠为配水渠道。

3. 渠道设计的任务，是在给定的设计流量之后，选择渠道的、确定渠道以及渠道。

4. 渠道的设计要求较多，如：①有足够的输水能力，以满足的需要；②有足够的水位，以满足的要求；③有适宜的流速，以满足的需要；等等。

5. 渠道纵断面设计，主要内容是确定六条线：即①地面高程线、②、③最高水位线、④、⑤最低水位线和⑥。

6. 有坝取水枢纽，是指河道水量、但水位、不能满足要求，或引水量较大，无坝引水不满足要求的情况。

7. 无坝引水枢纽中，引水角一般为300～500，引水角越小，水流条件越、冲刷越、渠首的布置也就越。

8. 渡槽，是指渠道跨越河、沟、渠、路或洼地时修建的过水桥，一般由、和等部分组成。

9. 渡槽的适用条件，一般是所跨越的河渠相对高差，河道的岸坡，洪水流量的情况。

10. 渡槽根据支撑结构的情况可分为：以及两大类。

11. 梁式渡槽，根据其支承点位置的不同，可分为：式、式和式三种形式。

12. 双悬臂式梁式渡槽，按照其悬臂的长度不同，可以分为式和式两种形式，其中式的跨中弯矩为零，底板受压，抗渗较为有利。

13. 拱式渡槽，根据主拱圈的结构形式（支撑结构特点），分为式渡槽、式渡槽和式渡槽。

14. 渡槽的水力计算方法是：当槽身长度L≥（15～20）（H为槽内水深），其流态属于流，流量公式为______ ______；当L＜（15～20）H时，其流量按公式计算。

15. 梁式渡槽槽身纵向结构计算时，一般按情况设计；横向结构计算时，一般沿方向取单位长度，按问题设计。

16. 梁式渡槽的支撑形式，有槽墩式、排架式两种。

对于后者，主要包括：、、A字形排架、和组合式排架等。

17. 渡槽的基础形式较多，按照结构和受力特点，一般分为、、以及沉井基础等。

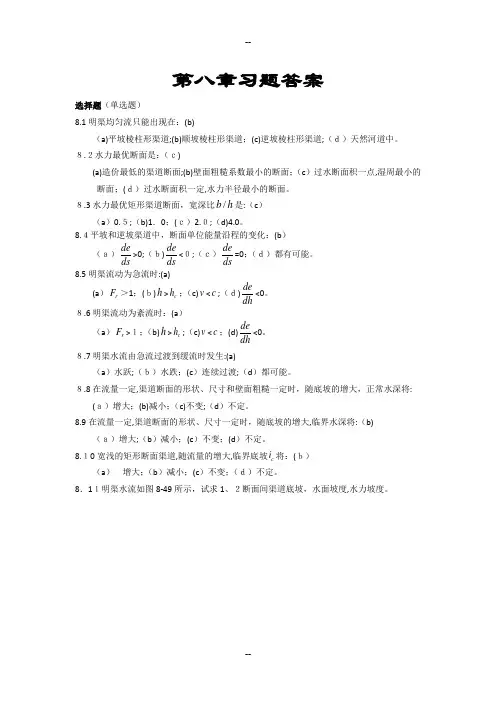

第八章习题答案选择题（单选题）8.1明渠均匀流只能出现在：(b)（a)平坡棱柱形渠道;(b)顺坡棱柱形渠道；(c)逆坡棱柱形渠道;（ｄ）天然河道中。

８.２水力最优断面是：（ｃ)(a)造价最低的渠道断面;(b)壁面粗糙系数最小的断面；（c ）过水断面积一点,湿周最小的断面；(ｄ）过水断面积一定,水力半径最小的断面。

８.3水力最优矩形渠道断面，宽深比/b h 是:（c ） （a ）0.５;（b)1．0；(ｃ）2.０;（d)4.0。

8.４平坡和逆坡渠道中，断面单位能量沿程的变化：(b ）（ａ）de ds >0;（ｂ)de ds <０;（ｃ）de ds=0；（ｄ）都有可能。

8.5明渠流动为急流时:(a)(a ）r F ＞1；(ｂ)h >c h ；（c)v <c ;（ｄ)dedh<0。

８.6明渠流动为紊流时：(a ）（a ）r F >１；（b)h >c h ;（c)v <c ；(d)dedh<0。

８.7明渠水流由急流过渡到缓流时发生:(a)（a ）水跃;（ｂ）水跌；(c ）连续过渡;（d ）都可能。

８.8在流量一定,渠道断面的形状、尺寸和壁面粗糙一定时，随底坡的增大，正常水深将:(ａ）增大；(b)减小；（c)不变;（d ）不定。

8.9在流量一定,渠道断面的形状、尺寸一定时，随底坡的增大,临界水深将:（b)（ａ）增大;（b ）减小；(c ）不变；(d ）不定。

8.１0宽浅的矩形断面渠道,随流量的增大,临界底坡c i 将：(ｂ）（a ） 增大；（b ）减小；(c ）不变；（ｄ）不定。

8．1１明渠水流如图8-49所示，试求1、２断面间渠道底坡，水面坡度,水力坡度。

解： 3210.0333030i -=== 8 6.50.0530p J -==224 4.58 6.5220.042830g gJ +--==答：1、２断面间渠道底坡0.033i =,水面坡度0.05p J =，水力坡度0.0428J =。

依地形蜿蜒曲折地修建。
中国浙江天台红旗渡槽 aqueduct
宝马渡槽
第二节 倒虹吸管
倒虹吸管是输送渠水通过河渠、山谷、道 路等障碍物的压力输水建筑物。
唐河倒虹吸工程
交叉型式为渠穿河倒虹 吸。设计流量为135立 方米／秒；加大流量为 160立方米／秒
倒虹吸枢纽由退水闸、 倒虹吸、节制闸和导流 堤等部分组成
失值ΔZ，若ΔZ≤[ΔZ]，则可确定i、b和h值，进
而确定相关高程。
当槽身长度L≥（15～20）h（h为槽内设计 水深）时，按明渠均匀流公式计算；
当L＜（15～20）h时， 按淹没宽顶堰公式 计算。
初拟b、h时，一般按h/b比
值来拟定，
梁式渡槽的矩形槽身：
h/b=0.6～0.8，
U形槽身：h/b=0.7～0.9;
广东江门南北渠上的渡槽
广东江门南北渠上的渡槽
南渠最后一段的架空渡槽，气势 恢弘宛如巨龙，无论站在哪个角度， 都能感受到她的壮丽，每次走到这个 地方，都能找到新的感受、找到新的 审美视角。特别是日出和日落的时光， 在浓重的金黄色调子中，更能切身感 受到她壮阔苍凉的美。
南北渠是鹤山水利工程史上的里 程碑。尽管随着工业的发展，水库的 灌溉功能在逐渐削弱，但南北渠是作 为农业经济发展史上的标志性建筑。
红江渠
红江湖是玉林大容山中的一个湖， 实名叫红江水库，是经过人工拓展的一 个中型的人工湖泊 。玉林有名的红江 渠就是从红江水库为起点，连绵几十公 里长的依山而建的水渠，为沿途几个乡 镇大批坡地提供灌溉，造福一方，解决 了当时的北市、蒲塘等乡镇大遍干旱坡 地无水灌溉稻种的难题，在建成的七十 年代，在广西曾经名澡一时，被誉为广 西的“红旗渠”
八、进出口建筑物 1．槽身与填方渠道的连接 斜坡式--根据连接段的支承方式不同，又可分为刚性 连接和柔性连接两种。 挡土墙式--将边跨槽身的一端支承在重力挡土墙式边墩 上，并与渐变段或连接段连接。 2．槽身与挖方渠道的连接

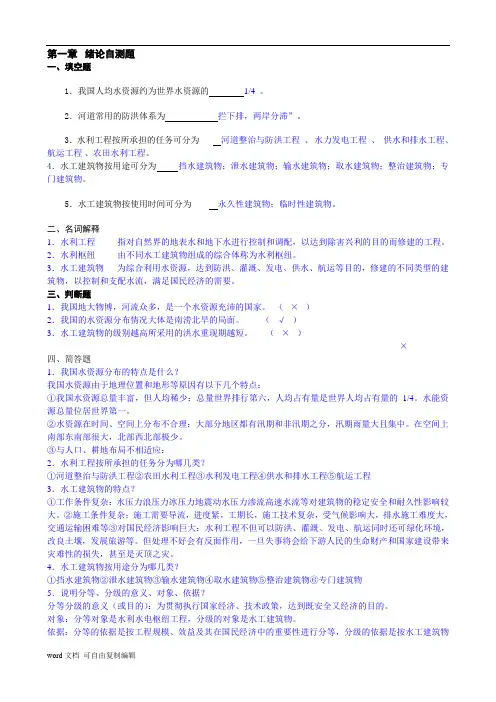

第一章绪论自测题一、填空题1．我国人均水资源约为世界水资源的1/4 。

2．河道常用的防洪体系为拦下排，两岸分滞”。

3．水利工程按所承担的任务可分为河道整治与防洪工程、水力发电工程、供水和排水工程、航运工程、农田水利工程。

4．水工建筑物按用途可分为挡水建筑物；泄水建筑物；输水建筑物；取水建筑物；整治建筑物；专门建筑物。

5．水工建筑物按使用时间可分为永久性建筑物；临时性建筑物。

二、名词解释1．水利工程指对自然界的地表水和地下水进行控制和调配，以达到除害兴利的目的而修建的工程。

2．水利枢纽由不同水工建筑物组成的综合体称为水利枢纽。

3．水工建筑物为综合利用水资源，达到防洪、灌溉、发电、供水、航运等目的，修建的不同类型的建筑物，以控制和支配水流，满足国民经济的需要。

三、判断题1．我国地大物博，河流众多，是一个水资源充沛的国家。

（×）2．我国的水资源分布情况大体是南涝北旱的局面。

（√）3．水工建筑物的级别越高所采用的洪水重现期越短。

（×）×四、简答题1．我国水资源分布的特点是什么？我国水资源由于地理位置和地形等原因有以下几个特点：①我国水资源总量丰富，但人均稀少：总量世界排行第六，人均占有量是世界人均占有量的1/4。

水能资源总量位居世界第一。

②水资源在时间、空间上分布不合理：大部分地区都有汛期和非汛期之分，汛期雨量大且集中。

在空间上南部东南部很大，北部西北部极少。

③与人口、耕地布局不相适应：2．水利工程按所承担的任务分为哪几类？①河道整治与防洪工程②农田水利工程③水利发电工程④供水和排水工程⑤航运工程3．水工建筑物的特点？①工作条件复杂：水压力浪压力冰压力地震动水压力渗流高速水流等对建筑物的稳定安全和耐久性影响较大。

②施工条件复杂：施工需要导流，进度紧，工期长，施工技术复杂，受气候影响大，排水施工难度大，交通运输困难等③对国民经济影响巨大：水利工程不但可以防洪、灌溉、发电、航运同时还可绿化环境，改良土壤，发展旅游等。

渡槽––是输送渠水跨越山冲、谷口、河流、渠道及交通道路等的 交叉建筑物 作用：输水为主，兼排洪，导流。 组成：槽身、支承结构、基础、进口、出口等部分。
• 分类：
(1)按材料分：木、砖石、砼、铪等
(2)按施工方法：现浇整体式 (3)按槽身断面分预预：应制矩力装形式备式

U形

梯形、椭园形、园形等
h0––上部矩形高
• 2）经验尺寸：
• t＝(11/10～1/15)R0 ； h0=(0.4～0.6)R0 • a=(1.5～2.5)t； b=(1～2)t，
• C=(1～2)t；d0=(0.5～0.6)R0 • t0=(1.0～1.5)t
• （二）槽身结构计算
• 1、槽身结构计算方法简述
•
根据支承形式，跨宽比及跨高比的大小以及槽身断面形式
第八章 渠系建筑物: 渡槽 aqueduct ; flume
（1）、调节建筑物：调节水位、分配流量，如节制闸、分水闸 （2）、交叉建筑物：输送渠水跨越沟谷、河流、道路等，如渡槽、
涵洞、倒虹吸等 （3）、落差建筑物：连接差集中渠段，如跌水、陡坡等 8.1.1 渡槽的作用、类型及位置选择 一、渡槽的作用、组成、类型
等的不同，槽身的应力状态与计算方法将有所不同。总体上讲，
主要有弹性力学方法，结构力学方法以及板壳理论方法。随着
计算机的普及，有限元方法将会成为一发展方向。
•
在计算结构中，主要有二方向的内容，一是纵向计算，二
是横向计算。这里将主要介绍横向计算。
• 2、纵向计算
• 1）、计算工况：满槽水运行情况
• 2）、要点：
(4)为了对于大型渡槽及上、下游填方渠道发生事故时进行检修，在 进口段之前适当位置，设置节制闸

水工建筑物知到章节测试答案智慧树2023年最新酒泉职业技术学院第一章测试1.我国水资源总量约为47万亿m3全世界排名第（）位。

参考答案:六2.下列属于挡水建筑物的是（）。

参考答案:土石坝;重力坝;围堰;提防3.水工建筑物按照建筑物使用时间可以分为（）。

参考答案:永久性建筑物;临时性建筑物4.根据《水利水电工程等级划分及洪水标准》（SL252-2017），水利水电工程等别按其（）共分为五等。

参考答案:效益;在国民经济中的重要性;规模5.一般情况下，Ⅰ等水利工程其主要建筑和次要建筑物分别是（）。

参考答案:1级、3级6.水库总库容是指死水位以下全部库容。

（）参考答案:错7.永久性水工建筑物级别确定时，在特殊情况下，经过论证并报批，其主要建筑物级别可适当调整。

（）参考答案:对8.下列不属于水工建筑物特点的是（）。

参考答案:工程量大;投资多;工期长9.下列防治洪水的措施中属于“两岸分滞”的是（）。

参考答案:修建分洪闸;修建引洪道;修建滞洪区10.水利工程的修建，尤其是大型水库的形成，对周围环境有利而无害。

（）参考答案:错11.混凝土重力坝的坝轴线一般为直线。

（）参考答案:对12.混凝土重力坝的结构简单、施工方便，抵抗超标准洪水、冻害等意外事故的能力较强。

（）参考答案:对13.影响扬压力的因素很多，应当根据坝基地质条件、防渗、及排水设施、坝体结构形式等因素综合考虑确定扬压力分布图。

（）参考答案:对14.浮托力就是浮力，计算方法一致。

（）参考答案:错15.渗透水流在坝基面会产生渗透压力，而渗入坝体内部的水流不会产生渗透压力。

（）参考答案:错第二章测试1.混凝土重力坝按正常使用极限状态设计时应考虑哪几种效应组合（）。

参考答案:长期组合;短期组合2.下列荷载属于基本荷载的有（）。

参考答案:坝体自重;静水压力;扬压力3.溢流坝常采用的消能方式有（）。

参考答案:挑流消能;底流消能;消力戽消能;面流消能4.重力坝的基本剖面为（）。

8.2.1 水电开发的方 式和主要类型
抽水蓄能电站按电站有无天然径流分为纯抽水蓄能电站和混 合式抽水蓄能电站两类：
① 纯抽水蓄能电站：没有或只有少量的天然来水进入上水库以 补充蒸发、渗漏损失，而作为能量载体的水体基本保持一个定 量，只是在一个周期内，在上、下水库之间往复利用。纯抽水 蓄能电站厂房内安装的全部是抽水蓄能机组，其主要功能是调 峰填谷、承担系统事故备用等任务，而不承担常规发电和综合 利用等任务。
排水泵站的主要组成部分是泵房和集水池。泵房中设置由 水泵和动力设备组成的机组。动力设备通常是电动机，设有配 电盘。泵房顶部设起重设备，供安装和检修时起吊机组之用。 集水池中设置机械或人工清除垃圾的格栅，拦挡粗大的和容易 截住的悬浮物，以防水泵阻塞。另外，集水池要有一定的储水 容积以利水泵的启动。
8.1.2 农田水利工程中的设施
引水式水电站的主要建筑物根据位置和用途可分为：首部 枢纽建筑物、引水道及其辅助建筑物以及厂房枢纽三个部分。
8.2.1 水电开发的方 式和主要类型
（a）
图8-7 引水式水电站 （a）无压引水式电站；（b）有压引水式电站
（b）
8.2.1 水电开发的方 式和主要类型
与坝式水电站相比，引水式水电站引用的流量常较小，同时又 无蓄水库调节径流，水量利用率较差，综合利用效益较小。但引水 式水电站因无水库淹没损失，工程量又较小，单位造价往往较低， 这是优于其他水电站之处。
8.1.1 灌溉与排水
2）灌溉方法 灌溉方法是指为满足作物对水的需求而将灌溉水转化为土壤水
所采取的方式。目前使用的灌溉方法主要有地面灌溉、喷灌、滴灌 和微灌等几种，如图8-3（a），（b），（c），（d）所示。
8.1.1 灌溉与排水
（a）

水工建筑物习题第一部分课内训练第一章绪论 (2)第二章重力坝 (3)第三章拱坝 (7)第四章土石坝 (11)第五章水闸 (16)第六章河岸溢洪道 (20)第七章水工隧洞与坝下涵管 (21)第八章渠系建筑物 (22)第九章水利枢纽 (25)第一部分课内训练第一章绪论一、填空题1．我国人均水资源约为世界水资源的。

2．河道常用的防洪体系为、、。

3．水利工程按所承担的任务可分、、、和。

4．水工建筑物按用途可分为、、、、和。

5．水工建筑物按使用时间可分为、。

6．组成水库枢纽的“三大件”包括、和等类型建筑物。

二、名词解释1．水利工程2．水利枢纽3．水工建筑物4．水利事业三、判断题1．我国地大物博，河流众多，是一个水资源充沛的国家。

（）2．我国的水资源分布情况大体是南涝北旱的局面。

（）3．水工建筑物的级别越高所采用的洪水重现期越短。

（）4．所谓水利工程，是指对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而修建的工程。

（）四、简答题1．我国水资源分布的特点是什么？2．水利工程按所承担的任务分为哪几类？3．简述水工建筑物的特点？4．水工建筑物按用途分为哪几类？5．为什么要在江河上兴建水利工程?6．兴建水利工程对国民经济、自然环境有哪些影响?如何充分利用其有利方面并做好不利方面的转化工作。

7．什么是水工建筑物的工作条件，工作条件应包括哪些内容?8．水工建筑物有哪些结构特点，有哪些工作特点?9．如何对水工建筑物分类?10．为什么要对水利水电枢纽工程分等和对水工建筑物分级，分等分级的原则、方法是什么，分等分级有哪些作用?11．请以三峡水利枢纽工程为例，说明水利工程的根本任务。

12．拟建高50m的土石坝，形成总库容2.0亿m3、装机容量9.0千kW、灌溉面积20万亩的水电枢纽工程。

试问该水利工程属几等?各主要、次要、临时建筑物属几级?13．下列哪些指标是确定水利工程等别的依据？哪些指标是提高挡水建筑物级别的依据？①水利兴利库容：②坝高；③总库容；④挡水建筑物类型；⑤水电站的装机容量；⑥水电站年发电量；⑦设计灌溉面积；⑧保护农田面积；⑨保护城镇及工矿区；⑩淹没损失；⑾过坝陆上交通货运量。

《水工建筑物》辅导资料一、单项选择1、地球上人类可以利用的淡水总量约为( D)亿km3。

A、15B、3.78C、2.5D、0.382、用水泥含量比较低的超干硬性混凝土，经碾压而成的混凝土坝。

称为(B )。

A、宽缝重力坝B、碾压式重力坝C、空腹重力坝D、实体重力坝3、与重力坝相比拱坝的荷载，上升为主要荷载。

(C )A、扬压力B、自重C、温度荷载D、水压力4、( )排水伸入坝体内部，能有效的降低浸润线，常用于下游水位较低或无水情况。

(C )A、棱体排水B、贴坡排水C、褥垫排水D、组合式排水5、用于分割闸孔和支撑闸门、胸墙、工作桥、交通桥的部件是(A )。

A、闸墩B、工作桥C、底板D、翼墙6、过堰水流与泄槽轴线一致的岸边溢洪道，称为(B)。

A、竖井式溢洪道B、正槽式溢洪道C、侧槽式溢洪道D、虹吸式溢洪道7、有压隧洞常用的断面型式有( B)。

A、圆拱直墙形B、圆形C、马蹄形D、圆拱斜墙形8、( )是输送渠道水流跨越河流、渠道、道路、山谷等架空输水建筑物。

(A)A、渡槽B、升船机C、倒虹吸D、跌水9、非粘性土料的土坡发生滑动时，滑动面形状一般为（C）。

A、圆弧B、直线C、折线D、复合10、重力坝上下游最高水位以上的表层混凝土要求有较高的（D）A、强度B、抗渗性C、抗冲刷性 D 抗冻性11、重力坝的应力计算中，应利用正常使用极限状态分析（B）A、坝踵不出现压应力B、坝踵不出现拉应力C、坝趾不出现拉应力D、坝趾不出现压应力12、有压隧洞的断面形状一般为（A）A、圆形B、矩形C、城门洞形D、卵形13、拱坝所承受的水平荷载一部分通过______的作用传到两岸坝肩，另一部分通过______的作用传到坝底基岩。

（A）A 拱，梁B梁，拱 C 拱，拱 D 梁，梁14、在水利水电工程设计中不同等级的建筑物所采用的按某种频率或重现期表示的洪水称为洪水标准，它包括（C）。

A、静水流量和洪水流量B、静水流量和洪水总量C、洪峰流量与洪水总量D、静水流量与动水流量15、三级临时性水工建筑物的使用年限（C）。

《水工建筑物》课程测验作业及课程设计一．平时作业（一）绪论1、我国的水资源丰富吗？开发程度如何？解决能源问题是否应优先开发水电？为什么？我国水资源总量丰富，但人均拥有量少，所以应选不丰富。

我国水资源开发利用程度接近25%，从全国而言，不完全一样，呈现“北高南低”，南方特别是西南，水资源丰富而利用量少，利用程度低，而北方尤其是西北干旱地区和华北地区利用程度高。

解决能源问题应优先开发水电，因为水能在可再生能源中是开发技术最成熟，开发经验最丰富，发电成本最经济。

2、什么是水利枢纽？什么是水工建筑物？与土木工程其他建筑物相比，水工建筑物有些什么特点？水利枢纽是修建在同一河段或地点，共同完成以防治水灾、开发利用水资源为目标的不同类型水工建筑物的综合体。

水工建筑物是控制和调节水流，防治水害，开发利用水资源的建筑物。

水工建筑物特点：工作条件的复杂性、设计选型的独特性、施工建造的艰巨性、失事后果的严重性。

3、水工建筑物有哪几类？各自功用是什么？挡水建筑物：用以拦截江河，形成水库或壅高水位。

如拦河坝、拦河闸。

泄水建筑物：用以宣泄多余水量，排放泥沙和冰凌，或为人防、检修而放空水库等，以保证坝和其他建筑物的安全。

如溢流坝、溢洪道、隧洞。

输水建筑物：为灌溉、发电和供水的需要，从上游向下游输水用的建筑物。

如：引水隧洞、渠道、渡槽、倒虹吸等。

取（进）水建筑物：是输水建筑物的首部建筑物，如引水隧洞的进口段、进水闸等。

整治建筑物、专门建筑物。

整治建筑物（改善河道水流条件、调整河势、稳定河槽、维护航道和保护河岸）。

专门性水工建筑物（为水利工程种某些特定的单项任务而设置的建筑物）。

4、河川上建造水利枢纽后对环境影响如何？利弊如何？人们应如何对待？河流中筑坝建库后上下游水文状态将发生变化。

上游水库水深加大，流速降低，河流带入水库的泥沙会淤积下来，逐渐减少水库库容，这实际上最终决定水库的寿命。

较天然河流大大增加了的水库面积与容积可以养鱼，对渔业有利，但坝对原河鱼的回游成为障碍，任何过鱼设施也难以维持原状，某些鱼类品种因此消失了。

题目：泄水建筑物在高水头、大流量挟砂水流的作用下，常会遇到不同程度的冲刷破坏。

选项A：对选项B：错答案：对题目：泥沙颗粒越大对泄水建筑物的磨损越小。

选项A：对选项B：错答案：错题目：水流边界越平顺，初生空穴越小，越不容易发生空穴和空蚀。

选项A：对选项B：错答案：对题目：入渠泄洪建筑物是将排水快的洪水引入渠内的一种专用防洪设施。

选项A：对选项B：错答案：对题目：渠道内阻水障碍多，易于造成渠道的淤积。

选项A：对选项B：错答案：对题目：渠道边坡过缓，易于产生滑坡。

选项A：对答案：错题目：修补倒虹吸管横向裂缝的两种较好的方法是隔温和全面加固。

选项A：对选项B：错答案：错题目：当倒虹吸管内流水流量较大时，管道进口将产生水跃，而导致管身振动或接头破坏。

选项A：对选项B：错答案：错题目：渡槽接缝止水目前采用最多的是橡皮压板式止水。

选项A：对选项B：错答案：错题目：石拱渡槽对于影响结构安全的受力裂缝应采取专门的结构加固措施。

选项A：对选项B：错答案：对题目：为防止高速水流引起过水表面空蚀破坏，应做好泄水建筑物的体型设计，控制表面（），采用抗空蚀材料和设置通气槽等通气减蚀措施。

选项A：不平整度选项B：刚度选项D：强度答案：不平整度题目：在高速水流下，保证溢洪道底板结构安全的措施可归结为（）。

选项A：上截下排选项B：上压下锚选项C：封、排、压、光选项D：有限控制答案：封、排、压、光题目：渠道一般维修养护内容包括（）。

选项A：渠首冲刷淤积选项B：裂缝选项C：滑坡选项D：沉陷答案：渠首冲刷淤积题目：入渠泄洪建筑物有（）。

选项A：跌水选项B：渠上泄洪渡槽选项C：倒虹吸选项D：涵管答案：跌水题目：渠道的流量应以（）为标准。

选项A：正常流量选项B：平均流量选项C：加大流量选项D：最小流量答案：正常流量题目：渠道的比降过陡易于产生（）。

选项A：冲刷选项B：淤积选项C：滑坡选项D：溃决答案：冲刷题目：渠道产生滑坡的原因有（）。

选项A：边坡选择过缓选项B：地下水较低选项C：材料抗剪强度变低选项D：排水条件通畅答案：材料抗剪强度变低题目：倒虹吸管年度冬修是在每年（）停水后，要放干水，对照平时检查记录，全面检查，彻底维修。

第八章渠系建筑物第一节渠道与渠首工程一、渠道灌溉渠道一般可分为干、支、斗、农四级固定渠道。

干、支渠主要起输水作用，称为输水渠道；斗农渠主要起配水作用，称为配水渠道。

（一）渠道的布置●地形条件：在平原地区，渠道路线最好是直线。

在山坡地区，渠线应尽量沿等高线方向布置，以免过大的挖填方量。

●地质条件：渠道线路应尽量避开渗漏严重、流沙、泥泽、滑坡以及开挖困难的岩层地带。

●施工条件：施工时的交通运输、水和动力供应、机械施工场地、取土和弃土的位置等条件。

●管理要求：渠道布置要和行政区划与土地利用规划相结合，以便于管理和维护。

（二）渠道的纵横断面设计1．渠道横断面●渠道横断面尺寸，应根据水力计算确定。

●渠道横断面的形状，常用梯形，它便于施工，并能保持渠道边坡的稳定，2．渠道的纵断面●根据灌溉水位要求确定渠道的空间位置。

二、无坝渠首枢纽（一）位于弯道凹岸的取水枢纽●适用条件：河岸稳定、引水量小于河道流量的25%~35%。

●枢纽组成：拦沙坎、进水闸、引水渠、沉沙池等。

结合图8—3讲述。

●布置要点：取水口的位置设在弯道顶点以下水深最深的地方；引水角一般采用30°～50°。

（二）、导流堤式取水枢纽●适用条件：在不稳定的河道上或坡降较陡的山区河流，引取流量较大时使用。

●枢纽组成：导流堤、泄水冲沙闸、进水闸。

结合图8—4讲述。

（三）、引水渠式取水枢纽●适用条件：为防止河岸冲刷变形影响时采用。

●枢纽组成：引水渠、拦沙坎、冲沙闸、进水闸。

结合图8—5讲述。

（四）、多首制取水枢纽●多首制取水枢纽适用于不稳定的多泥沙河流上，尤其是山麓性河流。

结合图8—6讲述三、有坝渠首枢纽（一）沉沙槽式取水枢纽●枢纽组成：雍水建筑物、导流墙、冲沙闸、沉沙槽及进水闸等。

结合图8—7讲述。

●布置要点：溢流坝坝顶高程以满足引水要求为准，坝顶长度取决于泄洪时上游水位的限制；引水角一般约为45°角，进水闸底板应高出沉沙槽底板1.0～1.5m；冲沙闸必须有一定的过水能力以增加冲沙效果和控制流向；沉沙槽的布置不仅要考虑沉沙所需要的容积，而且还要考虑冲沙防沙的效果。
