变压器的四种接线组别Dd,Yy,Yd,Dy

干式变压器的联结组别表示方法是大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

具体来说，常用的干式变压器联结组别有以下几种：
1.Yyn0：这种组别的特点是高压绕组和低压绕组都采用星形接法，两个星点之间隔着变压器的铁芯。

该组别的应用范围比较广泛，适用于变压器输
出电压稳定的场合。

2.Dyn11：这种组别的特点是高压绕组采用三角形接法，低压绕组采用星形接法，且中性点引出接地。

这种联结方式具有抑制高次谐波的恶劣影响
的优点。

3.Zyn：这种组别的特点是高压绕组采用曲折形接法，低压绕组采用星形接法，中性点引出接地。

这种联结方式具有匝数比Y接法多15.5%的优点。

需要注意的是，不同型号、不同规格的干式变压器可能具有不同的联结组别和接线方式，因此在实际应用中需要根据具体要求进行选择和配置。

同时，为了确保安全和稳定运行，还需要进行相应的电气测试和验收工作。

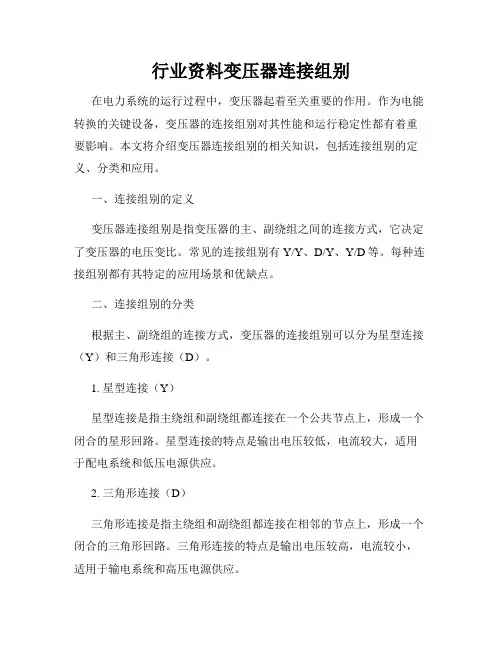

行业资料变压器连接组别在电力系统的运行过程中，变压器起着至关重要的作用。

作为电能转换的关键设备，变压器的连接组别对其性能和运行稳定性都有着重要影响。

本文将介绍变压器连接组别的相关知识，包括连接组别的定义、分类和应用。

一、连接组别的定义变压器连接组别是指变压器的主、副绕组之间的连接方式，它决定了变压器的电压变比。

常见的连接组别有Y/Y、D/Y、Y/D等。

每种连接组别都有其特定的应用场景和优缺点。

二、连接组别的分类根据主、副绕组的连接方式，变压器的连接组别可以分为星型连接（Y）和三角形连接（D）。

1. 星型连接（Y）星型连接是指主绕组和副绕组都连接在一个公共节点上，形成一个闭合的星形回路。

星型连接的特点是输出电压较低，电流较大，适用于配电系统和低压电源供应。

2. 三角形连接（D）三角形连接是指主绕组和副绕组都连接在相邻的节点上，形成一个闭合的三角形回路。

三角形连接的特点是输出电压较高，电流较小，适用于输电系统和高压电源供应。

三、连接组别的应用不同的连接组别适用于不同的电力系统和工程需求。

根据具体的工程要求和性能指标，选择合适的连接组别能够更好地满足需求。

1. Y/Y连接组别Y/Y连接组别是指主、副绕组均采用星型连接。

它适用于低压电网和低压负荷供电，能够提供较低的输出电压和较大的输出电流，适合分配给大量低压用户。

2. D/Y连接组别D/Y连接组别是指主绕组采用三角形连接，副绕组采用星型连接。

它适用于向低压负荷供电，能够提供较高的输出电压和较小的输出电流，适合用于长距离输电。

3. Y/D连接组别Y/D连接组别是指主绕组采用星型连接，副绕组采用三角形连接。

它适用于电力系统中的系统中性点连接，可使系统具备双重耐压性能，提高系统的安全性和可靠性。

四、连接组别的选择与设计在设计和选择连接组别时，需要考虑多方面因素，包括系统的电压需求、负荷类型、故障保护和经济性等。

一般来说，Y/Y连接组别适用于配电系统，D/Y连接组别适用于输电系统，Y/D连接组别适用于系统中性点连接。

变压器常用连接组和适用范围
变压器的连接组别是用来表示变压器高低压绕组的接线方式以及它们之间的相位关系的。

连接组别的表示方法通常是用一个或两个字母加上一个数字来表示的，其中字母表示高压绕组的接线方式，数字表示低压绕组的接线方式。

以下是一些常用的变压器连接组别及其适用范围：
1. Yyn0：
适用范围：主要用于6-10kV电压等级的配电变压器，低压侧引出中性线，构成三相四线制供电。

2. Yd11：
适用范围：主要用于35-60kV，低压侧为6-10kV的输配电系统。

其低压侧采用三角形接法可以改善电网的电压波形，从而使三次谐波电流只能在三角形绕组内形成环流，不至于传输到用户和供电线路中去。

3. YNd11：
适用范围：主要用于高压侧为110kV及以上的大电流接地系统中的变压器。

4. Dyn11：
适用范围：这种连接组别在近年来逐步推广使用，主要用于高压侧为6-10kV，低压侧为380/220V的配电变压器。

Dyn11接线的变压器中性线电流不得超过二次绕组额定电流的75%。

5. Yd1：
适用范围：用于电力系统中的中性点不接地或经消弧线圈接地系统中，能够限制短路电流，降低故障时的电压降。

6. Yn：
适用范围：主要用于星形接线的变压器，中性点直接接地或经消弧线圈接地，广泛应用于电力系统中。

7. D：
适用范围：表示三角形接线的变压器，常用于高压侧为35kV及以下，低压侧为10kV及以下的电力系统中。

这些连接组别的选择取决于系统的电压等级、运行条件、负载特性和对电压质量的要求。

在选择变压器的连接组别时，需要考虑系统的稳定性和经济性，确保变压器能够高效和安全地运行。

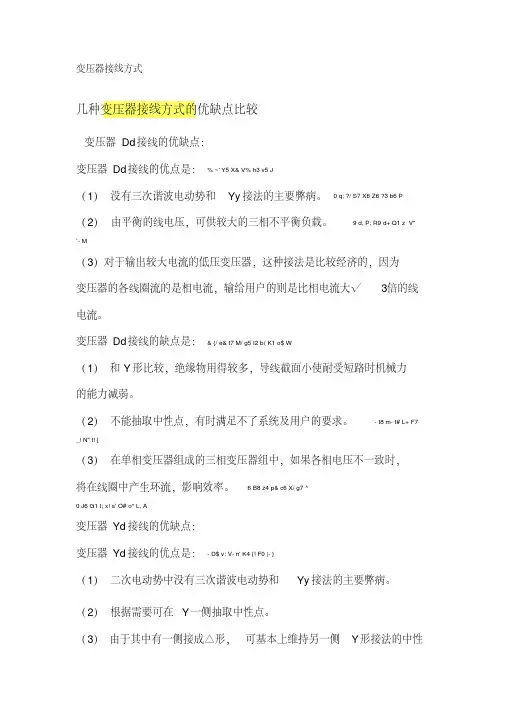

变压器接线方式几种变压器接线方式的优缺点比较变压器Dd接线的优缺点：变压器Dd接线的优点是：% ~' Y5 X& V% h3 v5 J（1）没有三次谐波电动势和Yy接法的主要弊病。

0 q; ?/ S7 X6 Z6 ?3 b6 P （2）由平衡的线电压，可供较大的三相不平衡负载。

9 d, P; R9 d+ Q1 z V" `- M（3）对于输出较大电流的低压变压器，这种接法是比较经济的，因为变压器的各线圈流的是相电流，输给用户的则是比相电流大√3倍的线电流。

变压器Dd接线的缺点是：& {/ e& t7 M/ g5 I2 b( K1 o$ W（1）和Y形比较，绝缘物用得较多，导线截面小使耐受短路时机械力的能力减弱。

（2）不能抽取中性点，有时满足不了系统及用户的要求。

- t8 m- t# L+ F7 _! N" t! [（3）在单相变压器组成的三相变压器组中，如果各相电压不一致时，将在线圈中产生环流，影响效率。

6 B8 z4 p& c6 X/ g7 ^0 J6 G1 I; x! s' O# o* L, A变压器Yd接线的优缺点：变压器Yd接线的优点是：- D$ v; V- n' K4 {! F0 |- }（1）二次电动势中没有三次谐波电动势和Yy接法的主要弊病。

（2）根据需要可在Y一侧抽取中性点。

（3）由于其中有一侧接成△形，可基本上维持另一侧Y形接法的中性点稳定（使中性点的电压变动不大）。

4 ~2 _7 ]0 \- R9 m（4）因为接线组别是单数组，有一个优点，即不同组别的两台单数组变压器可以在改变外部首、尾端标号的条件下并列，不需抽出器身重新接线。

（5）降压变压器接成Yd，则可充分利用Y接法和△形接法的优点。

变压器Yy（包括Yyn）接线的优缺点：变压器Yy（包括Yyn）接线的优点是：（1） Y形和△形相比，在承受同样线电压情况下Y形的每相线圈承受的电压较小，故在制造上用的绝缘材料较少。

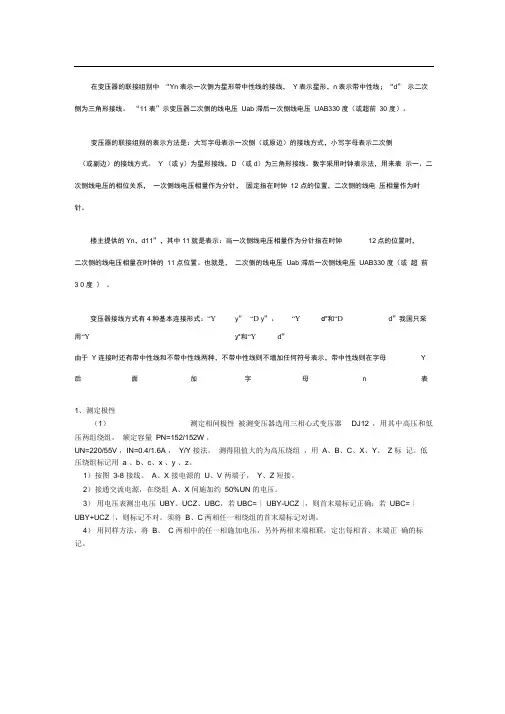

在变压器的联接组别中“Yn表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d” 示二次侧为三角形接线。

“11表”示变压器二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前30 度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y （或y）为星形接线，D （或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12 点的位置，二次侧的线电压相量作为时针。

楼主提供的Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11 点位置。

也就是，二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前3 0 度）。

变压器接线方式有4种基本连接形式：“Y y”“D y”、“Y d”和“D d”我国只采用“Y y”和“Y d”由于Y 连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y 后面加字母n 表1、测定极性（1）测定相间极性被测变压器选用三相心式变压器DJ12 ，用其中高压和低压两组绕组，额定容量PN=152/152W ，UN=220/55V ，IN=0.4/1.6A ，Y/Y 接法。

测得阻值大的为高压绕组，用A、B、C、X、Y、Z 标记。

低压绕组标记用a 、b、c、x 、y 、z。

1）按图3-8 接线。

A、X 接电源的U、V 两端子，Y、Z 短接。

2）接通交流电源，在绕组A、X 间施加约50%UN 的电压。

3）用电压表测岀电压UBY、UCZ、UBC，若UBC= | UBY-UCZ |，则首末端标记正确；若UBC= | UBY+UCZ |，则标记不对。

须将B、C两相任一相绕组的首末端标记对调。

4）用同样方法，将B、C 两相中的任一相施加电压，另外两相末端相联，定岀每相首、末端正确的标记。

Yy总结Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数。

若高压绕组三相标志不变，低压绕组三相标志依次后移，可以得到
Yy4、Yy8连接组别。

若异名端在对应端，可得到Yy6、Yy10和Yy2连接组别。

※我国标准规定生产：Yyn0、YNy0、Yy0
Yd联结组别总结：Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数。

若高压绕组三相标志不变，低压绕组三相标志依次后移，可以得到Y,d3、Y,d7连接组别。

若异名端在对应端，可得到Y，d5、Y,d9和Y,d11连接组别。

※我国标准规定生产：Yd11、YNd11
接线组别向量图画法的几个要点:
1. 正序表示A到B到C旋转方向为顺时针
2. 对应铁芯上的高低压侧绕组的电压方向只有同向和反向两种
3. 三角形绕组的接法有两种，因此的画图时注意收尾的同一点重合
4. 接线组别具有“相对性”。

三相变压器绕组的联结组别1．变压器联接组别标号的常用确定方法确定变压器联接组别标号通常采用国际上规定的时钟表示法，即规定原绕组线电动势向量EAB当作钟表的指针固定指“12”位置，副绕组电动势向量Eab当作时针指向钟表的那个数字，该数字就是三相变压器联接组别的标号。

下面以Yy0为例，阐述确定联接组标号的具体步骤。

分别画出原绕组和副绕组接线图（见图1（a））。

注意画图时同一芯柱的绕组上下对齐，找同一芯柱上的绕组感应电动势的同极性端。

图1 Yy0连接组按照原边接线画出原边绕组的电势向量图。

按照副边接线画出把A和a（见图1(b)）看成等电位点的副边绕组电势向量图。

在原、副绕组电动势向量图中找出对应的线电动势相位差。

即Eab当作钟表的分针固定在“12”位置，Eab当作时针所指数字就是该变压器联接组别标号（图1中Eab指“12”，通常用“0”表示）。

联接组组成：原边接线、副边接线组别号。

由此得图1的联接组为Yy0。

应用此法，对应每一个联接组别都要画出对应原边接线和副边接线的电势向量图，步骤繁琐，也容易出错，掌握起来有一定的难度，尤其对从事变电站运行的职工更是如此。

笔者将所有的联接组别进行全面的分析，反复推敲，找出了它们之间的相互联系及变化规律，总结出了不用画向量图的简易确定联接组标号的方法。

2 变压器中各电动势向量的相位变化规律用国际上规定的方法确定三相变压器的联接组别，较关键的步骤是画原、副绕组电动势向量图，找原、副边绕组对应的线电动势相位差。

由于三相变压器结构的特点，三相变压器原、副绕组电动势向量的相位变化及相位差也有一定的规律可循。

三相变压器同一侧（原边或副边）各相电动势相位互等120°。

同一铁芯柱上原、副绕组相电动势要么同相，相位差为0°，要么反相，相位差为+180°（如图1 Yy0）。

不论怎样联接，电势向量组成的三角形为等边三角形。

高压绕组线电势EAB和对应的低压绕相线电势Eab之间的相位差总是30°的整倍数。

变压器的接线组别表示
变压器的接线组别是变压器一、二次侧绕组根据肯定的接线方式连接时，一次侧绕组的线电压与二次侧绕组线电压之间的相位关系。

通常采纳时钟表示法来区分不同的连接组别，即用一次侧绕组与二次侧绕组的线电压相量作为时钟盘面上的长针和短针，长针代表一次侧绕组（高压）并固定指向12点，短针代表二次侧绕组（低压），其所指的钟点就是接线组别名。

时钟等分为12个格，每格为30°，由长、短针相距的格数，可得出一、二次侧绕组线电压的相位关系．如长、短针均指向12点，就表示一、二次侧绕组相对应的电压相位相同，接线组别为12，即Yy0；如长针指向12点，短针指向11点，就表示一、二次侧绕组相对应的电压相位差30°，接线组别为11，即Yd11。

三相变压器的接线组别共有12种，即共有12个组别，分别用0～11表示，接线符号间用逗号或不加符号。

凡一次侧绕组与二次侧绕组接法不同时，如Y/△或△/Y，属于1、3、5、7、9、11奇数组，共6组；凡一次侧绕组与二次侧绕组的接法相同时，如Y/Y或△/△，属于0、2、4、6、8、10偶数组，也是6组。

绕组的接线方式主要有星形、三角形和曲折形三种，对高压绕组分别用大写字母Y、D、Z表示；对低压或中压绕组分别用小写字母y、d、z表示。

有中性线引出时加注字母N或n表示，而不用0表示，如YN、ZN和yn、zn。

1。

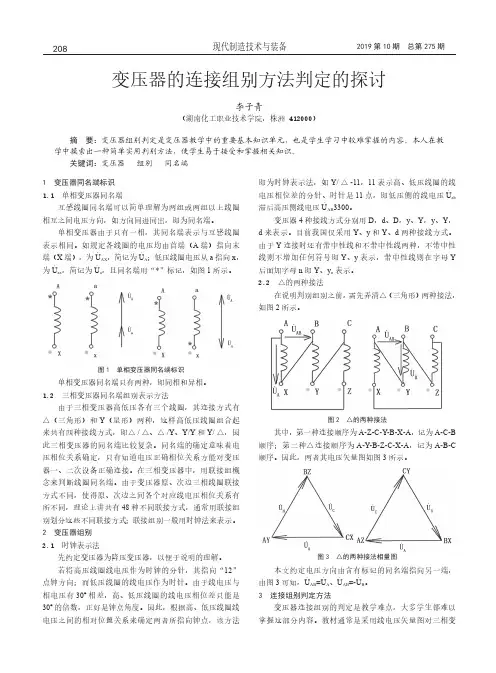

1　变压器同名端标识1.1　单相变压器同名端互感线圈同名端可以简单理解为两组或两组以上线圈相互之间电压方向，如方向同进同出，即为同名端。

单相变压器由于只有一相，其同名端表示与互感线圈表示相同。

如规定各线圈的电压均由首端（A 端）指向末端（X 端），为U 4AX ，简记为U 4A ；低压线圈电压从a 指向x ，为U 4ax ，简记为U 4a ，且同名端用“*”标记，如图1所示。

图1　单相变压器同名端标识单相变压器同名端只有两种，即同相和异相。

1.2　三相变压器同名端组别表示方法由于三相变压器高低压各有三个线圈，其连接方式有△（三角形）和Y （星形）两种，这样高低压线圈组合起来共有四种接线方式，即△/△、△/Y 、Y/Y 和Y/△，因此三相变压器的同名端比较复杂。

同名端的确定意味着电压相位关系确定，只有知道电压正确相位关系方能对变压器一、二次设备正确连接。

在三相变压器中，用联接组概念来判断线圈同名端。

由于变压器原、次边三相线圈联接方式不同，使得原、次边之间各个对应线电压相位关系有所不同，理论上讲共有48种不同联接方式，通常用联接组别划分这些不同联接方式；联接组别一般用时钟法来表示。

2　变压器组别2.1　时钟表示法先约定变压器为降压变压器，以便于说明的理解。

若将高压线圈线电压作为时钟的分针，其指向“12”点钟方向；而低压线圈的线电压作为时针。

由于线电压与相电压有30º相差，高、低压线圈的线电压相位差只能是30º的倍数，正好是钟点角度。

因此，根据高、低压线圈线电压之间的相对位置关系来确定两者所指向钟点，该方法即为时钟表示法，如Y/△-11，11表示高、低压线圈的线电压相位差的分针、时针是11点，即低压侧的线电压U 4ab 滞后高压侧线电压U 4AB 3300。

变压器4种接线方式分别用D ，d 、D ，y 、Y ，y 、Y ，d 来表示。

目前我国仅采用Y 、y 和Y 、d 两种接线方式。

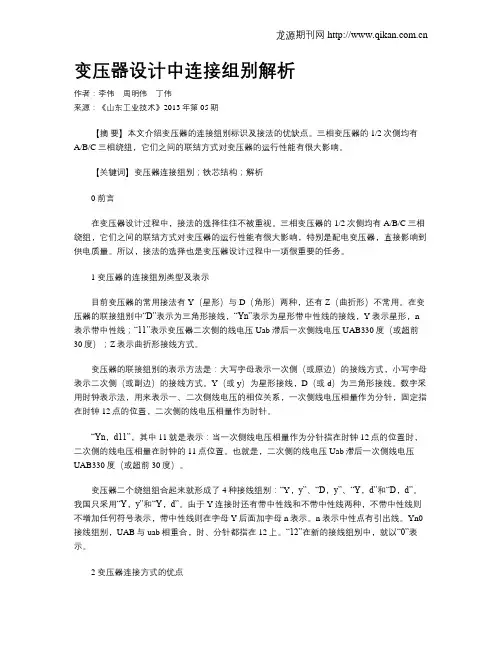

变压器设计中连接组别解析作者：李伟周明伟丁伟来源：《山东工业技术》2013年第05期【摘要】本文介绍变压器的连接组别标识及接法的优缺点。

三相变压器的1/2次侧均有A/B/C三相绕组，它们之间的联结方式对变压器的运行性能有很大影响。

【关键词】变压器连接组别；铁芯结构；解析0 前言在变压器设计过程中，接法的选择往往不被重视。

三相变压器的1/2次侧均有A/B/C三相绕组，它们之间的联结方式对变压器的运行性能有很大影响，特别是配电变压器，直接影响到供电质量。

所以，接法的选择也是变压器设计过程中一项很重要的任务。

1 变压器的连接组别类型及表示目前变压器的常用接法有Y（星形）与D（角形）两种，还有Z（曲折形）不常用。

在变压器的联接组别中“D”表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n 表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）；Z表示曲折形接线方式。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

变压器极性及接线组别
主讲人：李论 日期：2020年4月13日
目录
一 极性的概念 二 变压器的极性判别 三 变压器的接线组别
一、极性的概念
一、极性的概念
（一）直流电源的极性
直流电路中，电源有正、负两极，通常在电源出线端上标出“+”号和“-” 号，“+”号为正极性，表示高电位端；“-”号为负极性，表示低电位端。如图 1-1，由于直流电源两端大小和方向都不随时间而变化，所以直流电源两端的极 性是不变的。
Yd联结的三相变压器，共有Yd1、Yd3、Yd5、Yd7、Yd9、Yd11六种联结组 别，标号为奇数。
注：为了避免制造和使用上的混乱，国家对三相双绕组电力变压器规 定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
三、变压器的接线组别
（三）标准组别的应用
1、Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合 负载；
（四）接线组别判断—时钟法
三、变压器的接线组别
12
9 8 76
1 2
3
4 5
将一次侧线电势的向量作为时钟的分针，始 终指向12（0）点；二次侧线电势的向量作为 时钟的时针，它所指的钟点即为变压器的联 结组别号。
钟表上时间的确定是由分针和时针在顺 时针方向的夹角确定的。
1、判定的步骤 （1）绕组的连接形式
三、变压器的接线组别
利用三要素法判断联接组别的步骤为（不需要画向量图也能判别）： (1)根据变压器原、副边三相绕组的接法，利用统一相量圈决定线电势， 初定副绕组线电势相量的初始位置； (2)根据变压器原、副绕组同名端的位置，通过旋转副绕组线电势相量， 再定副绕组线电势相量的变化位置； (3)根据变压器同相原副绕组铁心位置，通过旋转副绕组线电势相量，确 定副绕组线电势相量的最终位置。

变压器主流联结组别一、前言变压器是电力系统中不可缺少的重要设备之一，其主要作用是将高电压的电能通过变压器转换为低电压的电能进行输送和使用。

在变压器中，联结组别是一个非常重要的概念，它直接影响着变压器的性能和使用效果。

本文将对变压器主流联结组别进行详细介绍。

二、联结组别概述1. 定义联结组别是指变压器中两个或多个绕组之间的连接方式。

不同的联结组别会对变压器的输出电压、输出功率、效率等产生不同的影响。

2. 分类根据国际电工委员会（IEC）标准，变压器的联结组别可以分为Yyn、Ynd、Yd、Dd、Dyn等五种类型。

其中，Yyn型为最常用类型。

三、各种联结组别详解1. Yyn型Yyn型又称为“星-星”型，即高压侧和低压侧都采用星形连接方式。

该联结组别适用于大功率变压器或需要较高输出电压稳定性的场合。

由于其具有良好的对称性和稳定性，因此在三相四线制电网中应用非常广泛。

2. Ynd型Ynd型又称为“星-角”型，即高压侧采用星形连接方式，低压侧采用角形连接方式。

该联结组别适用于需要低电压稳定性和较高输出功率的场合。

由于其具有较高的输出功率和较好的电压稳定性，因此在工业生产中应用比较广泛。

3. Yd型Yd型又称为“星-三角”型，即高压侧采用星形连接方式，低压侧采用三角形连接方式。

该联结组别适用于需要较高输出功率和较低成本的场合。

由于其具有简单、经济、可靠等特点，因此在一些小型变压器中应用比较广泛。

4. Dd型Dd型又称为“三角-三角”型，即高压侧和低压侧都采用三角形连接方式。

该联结组别适用于需要大输出功率和强电磁干扰环境的场合。

由于其具有良好的抗干扰能力和强大的输出功率能力，因此在一些特殊场合中应用比较广泛。

5. Dyn型Dyn型又称为“星-星-角”型，即高压侧和低压侧都采用星形连接方式，中性点采用角形连接方式。

该联结组别适用于需要较高输出电压稳定性和较高输出功率的场合。

由于其具有较好的电压稳定性和较高的输出功率能力，因此在一些特殊场合中应用比较广泛。

中压变压器的连接组别中压变压器是电力系统中不可或缺的一部分，其作用是将输电线路中高电压的电能转换成中电压电能，以便输送到用电设备中。

中压变压器的连接组别是指将中压变压器的绕组连接方式分成若干类别，并按照不同组别的连接方式进行编号。

以下是中压变压器的连接组别的详细介绍：一、 Yyn0连接组别Yyn0连接组别，也称为 "Yd连接组别"，是中压变压器最常见的连接方式之一。

其中 "Y" 表示变压器的高压绕组为 Y 型连接方式， "y" 表示变压器的中压绕组为 Y 型连接方式， "n" 表示变压器的中间点不接地， "0" 表示变压器的低压绕组为接地中性点。

二、 Ynd1连接组别Ynd1连接组别，也称为 "Yd1连接组别"，是一种比较常见的中压变压器连接方式。

其中 "Y" 表示变压器的高压绕组为 Y 型连接方式，"n" 表示变压器的中压绕组为接地中性点， "d" 表示变压器的接地中性点通过Δ-γ 绕组与高压绕组相连通， "1" 表示变压器的低压绕组为Y 型连接方式。

三、 Yyn11连接组别Yyn11连接组别，也称为 "Yd11连接组别"，是一种较为常见的中压变压器连接方式。

其中 "Y" 表示变压器的高压绕组为 Y 型连接方式，"y" 表示变压器的中压绕组为 Y 型连接方式， "n" 表示变压器的中间点不接地， "11" 表示变压器的低压绕组为 Y 型连接方式，并且为接地中性点。

四、 Ynd11连接组别Ynd11连接组别，也称为 "Yd1d11连接组别"，是一种比较常见的中压变压器连接方式。

其中"Y" 表示变压器的高压绕组为Y 型连接方式，"n" 表示变压器的中压绕组为接地中性点， "d" 表示变压器的接地中性点通过Δ-γ 绕组与高压绕组相连通， "11" 表示变压器的低压绕组为 Y 型连接方式，并且为接地中性点。

变压器接线组别表示方法
变压器接线组别表示方法是指在变压器接线端子上采用一定的符号或字母来标示不同的接线组别。

这种表示方法是为了方便安装、维护和调试变压器，并提供清晰的电气接线信息。

常见的变压器接线组别表示方法有以下几种：
1. Y连接组别表示方法：在三相变压器中，如果变压器的高压绕组和低压绕组都是星形（Y）连接，则用字母Y表示。

例如，Yyn0表示高压绕组和低压绕组都是星形连接，且对称接地。

2. Δ连接组别表示方法：在三相变压器中，如果变压器的高压绕组和低压绕组都是三角（Δ）连接，则用字母Δ表示。

例如，Dd0表示高压绕组和低压绕组都是三角形连接，且对称接地。

3. Y/Δ连接组别表示方法：在三相变压器中，如果变压器的高压绕组是星形（Y）连接，而低压绕组是三角形（Δ）连接，则用字母Y/Δ表示。

例如，Y/Δd11表示高压绕组是星形连接，而低压绕组是三角形连接，且低压绕组不对称接地。

4. Y/Δo连接组别表示方法：在三相变压器中，如果变压器的高压绕组是星形（Y）连接，而低压绕组是三角形（Δ）连接，并且低压绕组的中性点未连接到任何引线，则用字母Y/Δo表示。

例如，Y/Δo11表示高压绕组是星形连接，而低压绕组是三角形连接，中性点未连接到引线。

以上是常见的变压器接线组别表示方法，通过使用这些符号或字母，工程师和技术人员可以准确地了解变压器的接线方式，从而进行正确的安装、维护和调试工作。

这种标示方法遵循国际电工委员会（IEC）的标准，确保了国际上的统一性和一致性。

变压器的四种接线组别Dd，Yy，Yd，Dy变压器Dd接线的优点是：（1）没有三次谐波电动势和Yy接法的主要弊病。

（2）由平衡的线电压，可供较大的三相不平衡负载。

（3）对于输出较大电流的低压变压器，这种接法是比较经济的，因为变压器的各线圈流的是相电流，输给用户的则是比相电流大√3倍的线电流。

变压器Dd接线的缺点是：（1）和Y形比较，绝缘物用得较多，导线截面小使耐受短路时机械力的能力减弱。

（2）不能抽取中性点，有时满足不了系统及用户的要求。

（3）在单相变压器组成的三相变压器组中，如果各相电压不一致时，将在线圈中产生环流，影响效率。

变压器Yd接线的优缺点：变压器Yd接线的优点是：（1）二次电动势中没有三次谐波电动势和Yy接法的主要弊病。

（2）根据需要可在Y一侧抽取中性点。

（3）由于其中有一侧接成△形，可基本上维持另一侧Y形接法的中性点稳定（使中性点的电压变动不大）。

（4）因为接线组别是单数组，有一个优点，即不同组别的两台单数组变压器可以在改变外部首、尾端标号的条件下并列，不需抽出器身重新接线。

（5）降压变压器接成Yd，则可充分利用Y接法和△形接法的优点。

变压器Yy（包括Yyn）接线的优缺点：变压器Yy（包括Yyn）接线的优点是：（1）Y形和△形相比，在承受同样线电压情况下Y 形的每相线圈承受的电压较小，故在制造上用的绝缘材料较少。

而由于每相流过的电流较大（Y形的相电流等于线电流），选用导线截面较粗，故线圈的机械强度较好，较能耐受短路时的机械力。

（2）中性点可以任意抽取，适用于三相四线制，且Y形接法抽头放在中性点，三相抽头间正常电压很小。

分接开关可共用一盘，结构简单。

（3）在同样绝缘的水平下，Y形接法比△形接法可获得较高的电压（高√3倍）。

（4）由于选用导线较粗，可使匝间有较高的电容，能耐受较高的冲击电压。

变压器Yy（包括Yyn）接线的缺点是：（1）二次相电动势中有三次谐波存在将危及线圈绝缘，这是这种接法致命的缺点，限制了它在大容量变压器中使用，一般只能用于容量在1800KV A以下的小容量变压器。

我国变压器采用的连接组别一、引言变压器作为电力系统中重要的电气设备之一，用于将高压电能转换为低压电能，以满足不同电压等级的电力需求。

在我国，变压器采用了不同的连接组别，以适应不同的电网配置和运行要求。

本文将详细介绍我国变压器采用的连接组别及其特点。

二、Yyn0连接组别Yyn0连接组别是我国变压器中最常见的一种连接方式。

其中，Y表示高压绕组为星形连接，y表示低压绕组为星形连接，n表示中性点为接地点，0表示高压绕组与低压绕组没有相位差。

这种连接组别适用于电网中高压侧和低压侧都需要接地的情况。

Yyn0连接组别的特点是：高压侧和低压侧都可以实现三相电压的平衡，中性点接地可以提供良好的故障电流路径，降低了绝缘的要求。

此外，Yyn0连接组别还具有较好的对称性，可以有效地抑制谐波，提高电能质量。

三、Dy11连接组别Dy11连接组别是我国变压器中另一种常见的连接方式。

其中，D表示高压绕组为三角形连接，y表示低压绕组为星形连接，11表示相位差为180度。

这种连接组别适用于电网中只有低压侧需要接地的情况。

Dy11连接组别的特点是：由于高压侧为三角形连接，可以承受较大的对称故障电流，提高了变压器的短路能力。

同时，Dy11连接组别还能够提供较好的电能质量，降低谐波对电网的影响。

四、Yd11连接组别Yd11连接组别是我国变压器中用于配电系统的一种连接方式。

其中，Y表示高压绕组为星形连接，d表示低压绕组为三角形连接，11表示相位差为180度。

这种连接组别适用于不需要低压侧接地的情况，如工业用电等。

Yd11连接组别的特点是：由于低压侧为三角形连接，使得变压器能够承受较大的非对称故障电流，提高了变压器的短路能力。

此外，Yd11连接组别还能够有效地抑制谐波，提高电能质量。

五、其他连接组别除了上述常见的连接组别外，我国的变压器还采用了一些特殊的连接方式，以适应特殊的电网配置和运行要求。

例如，Yyn6连接组别适用于需要低压侧接地的情况，而Dd0连接组别适用于高压侧和低压侧均不需要接地的情况。

配电变压器常用的接线组别
(1) Yyn0：其中Y表示高压绕组为星形接线，y表示低压绕组为星形接线，n表示从二次侧绕组中点引出中性线，0表示高压与低压的线电压相位相同。

可作为三相四线制或三相五线制的供电输出，用于容量不大的配电变压器，供应动力和照明负载。

(2) Dyn11：其中D表示高压绕组为三角形接线，y表示低压绕组为星形接线，n表示二次侧绕组中性点直接接地并有中性线引出，11表示高压与低压的线电压相位差30°。

常用于我国的TN或TT系统接地式低压电网中。

(3) Yd11：即一次侧绕组接成星形，二次侧绕组接成三角形，一般作为10kV或35kV电网的供电变压器和发电厂的厂用变压器等。

二次侧绕组接成三角形，是为了消退3次谐波电压。

(4) YNd11：即一次侧绕组接成星形，并从中性点再引出中性线直接接地，二次侧绕组接成三角形。

高压绕组接成星形比接成三角形承受电压低√3倍，因而能带来很好的经济效益，一般用在110kV及以上中性点直接接地的电力系统中。

1。
