NiZn 材料

镍锌(Ni-zn) 软磁材料的认识铁氧体材料又称氧化物磁性材料，它是由铁和其它金属组成的复合氧化物，其磁性属亚铁磁性，是由被氧离子所隔开的磁性金属离子间产生超交换相互作用，从而使处于不同晶格位置上的磁性金属离子磁矩反向排列，若两者的磁矩不相等，则表现出强磁性。

软磁铁氧体材料是各种铁氧体材料中产量最多，用途最广泛的一种。

这类材料的主要特点是起始磁导率高和矫顽力低，主要的晶格结构为尖晶石结构。

若按化学成分分类，软磁铁氧体材料主要有 MnZn 系、 NiZn 系、 MgZn 系三大类；若按应用特性参数分类，可分为高磁导率、功率铁氧体材料、高频铁氧体材料、高电阻率材料、甚高频软磁铁氧体材料（六角晶系高频铁氧体）、高频大功率铁氧体材料等Ni－Zn系软磁铁氧体材料应用Ni－Zn系软磁铁氧体材料是应用广泛的高频软磁材料。

当应用频率在1MHz以下时其性能不如Mn －Zn系铁氧体，而在1MHz以上时，由于它具有高电阻率，其性能大大优于Mn－Zn铁氧体，非常适宜在高频中使用。

用镍锌软磁铁氧体材料做成的铁氧体宽频带器件，使用频率可以做到很宽，其下限频率可做到几千赫兹，上限频率可达几千兆赫兹，大大扩展了软磁材料的频率使用范围，主要功能是在宽频带范围内实现射频信号的能量传输和阻抗变换。

由于它们具有频带宽、体积小、重量轻等特点而被广泛应用在雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。

工业化生产镍锌铁氧体其射频宽带Ni－Zn（磁芯）的工作频率可达0.1MHz～1.5GHz，品种规格上千种。

少数厂家在开发低噪声滤波器和铁氧体吸收与抑制元件。

随着信息网络技术的飞速发展，在有线电视系统和闭路电视系统的基础上迅速发展起来的光纤同轴电缆混合（HFC）网络系统，作为综合信息宽带网络，具有显著的优势。

HFC网络系统的改造和建设，需要各种射频宽带铁氧体器件，而射频宽带铁氧体材料（磁芯）系列是制造上述铁氧体器件的关键磁性材料。

HFC的发展，大大刺激了对射频宽带铁氧体材料及器件的需求。

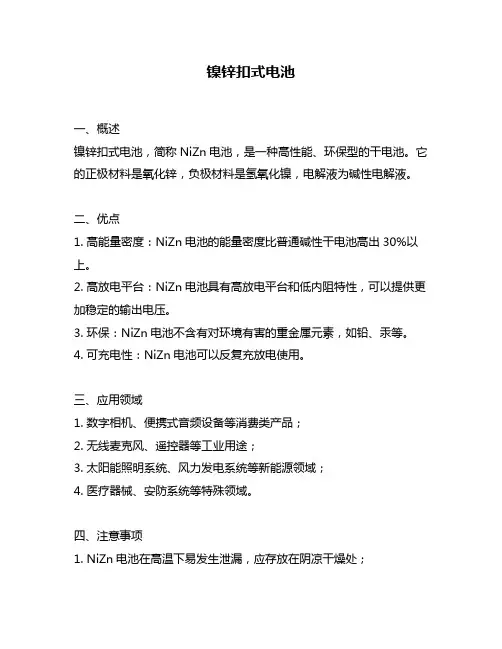

镍锌扣式电池
一、概述
镍锌扣式电池，简称NiZn电池，是一种高性能、环保型的干电池。

它的正极材料是氧化锌，负极材料是氢氧化镍，电解液为碱性电解液。

二、优点
1. 高能量密度：NiZn电池的能量密度比普通碱性干电池高出30%以上。

2. 高放电平台：NiZn电池具有高放电平台和低内阻特性，可以提供更加稳定的输出电压。

3. 环保：NiZn电池不含有对环境有害的重金属元素，如铅、汞等。

4. 可充电性：NiZn电池可以反复充放电使用。

三、应用领域
1. 数字相机、便携式音频设备等消费类产品；
2. 无线麦克风、遥控器等工业用途；
3. 太阳能照明系统、风力发电系统等新能源领域；
4. 医疗器械、安防系统等特殊领域。

四、注意事项
1. NiZn电池在高温下易发生泄漏，应存放在阴凉干燥处；
2. NiZn电池在充电时需要使用专用的充电器，不能使用普通的镍氢或镍镉电池充电器；
3. NiZn电池不适合长时间放置未使用，建议每隔三个月进行一次充放电循环。

五、结语
NiZn扣式电池是一种高性能、环保型的干电池，在消费类产品、工业用途、新能源领域等多个领域都有广泛应用。

但是在使用过程中也需要注意一些事项，以保证其正常运行和延长寿命。

铁氧体材料的特性MnZn系铁氧体具有高的起始磁导率，较高的饱和磁感应强度，在无线电中频或低频范围有低的损耗，它是1兆赫兹以下频段范围磁性能最优良的铁氧体材料。

常用的MnZn系铁氧体起始磁导率μi=400-20000，饱和磁感应强度Bs=400-530mT。

NiZn系铁氧体使用频率100kHz~100MHz，最高可使用到300MHz。

这类材料磁导率较低，电阻率很高，一般为105~107Ωcm。

因此，高频涡流损耗小，是1MHz以上高频段磁性能最优良材料。

常用NiZn系材料的磁导率μi=5-1500，饱和磁感应强度Bs=250-400mT。

MgZn系铁氧体材料的电阻率较高，主要应用于制作显像管或显示管的偏转线圈磁芯。

5.1.1.2磁粉芯材料的特性磁粉芯是由颗粒直径很小(0.5~5mm)的铁磁性粉粒与绝缘介质混合压制而成的磁芯，一般为环形，也有压制成E形的。

磁粉芯的电磁特性取决于金属粉粒材料的导磁率、粉粒的大小与形状、填充系数、绝缘介质的含量、成型压力、热处理工艺等。

磁粉芯主要用于电感铁芯，由于金属软磁粉末被绝缘材料包围，形成分散气隙，大大降低了金属软磁材料的高频涡流损耗，使磁粉芯具有抗饱和特性与宽频响应特性，特别适用于制作谐振电感、功率因数校正电感、输出滤波电感、EMI滤波器电感等。

常用磁粉芯主要有铁粉芯、铁硅铝粉芯、高磁通量(HighFlux)粉芯、坡莫合金粉芯(MPP)。

铁粉芯由碳基铁磁粉及树脂碳基铁磁粉构成，由于价格低廉，铁粉芯至今仍然是用量最大的磁粉芯，磁导率为10~100。

铁硅铝粉芯的典型成分为:9%Al、55Si、85%Fe。

由于在纯铁中加入了硅和铝，使材料的磁滞伸缩系数接近零，降低了材料将电磁能转化为机械能的能力，同时也降低了材料的损耗，使铁硅铝粉芯的损耗比铁粉芯的损耗低。

铁硅铝粉芯的饱和磁感应强度在1.05T左右，磁导率有26、60、75、90、125等5种，比铁粉芯具有更强的抗直流偏磁能力。

NiZn系软磁铁氧体材料的种类及应用1引言铁氧体属于亚铁磁性材料，其磁性来源于被氧离子所隔开的磁性金属离子间的超交换作用。

铁氧体按其晶型结构可分为尖晶石系铁氧体、石榴石系铁氧体和六角晶系铁氧体等几类。

其中，作为软磁应用最多的铁氧体材料主要为尖晶石系的MnZn铁氧体和NiZn铁氧体。

MnZn铁氧体具有饱和磁感应强度和磁导率较高、在2MHz以下功耗较低等优点，但同时也具有电阻率低、烧结时需要气氛保护，且烧结温度较高等缺点。

而NiZn铁氧体材料则能很好的弥补这些缺点。

NiZn铁氧体材料的电阻率比MnZn高3～8个数量级，更加适合于在高频应用，同时，NiZn铁氧体的烧结工艺简单，勿需气氛保护，烧结温度也相对较低，因此通过适当的离子替代和掺杂改性后可与LTCC(低温共烧陶瓷)工艺相兼容。

此外，通过配方及制备工艺的改善，NiZn铁氧体材料也可获得较高的饱和磁感应强度和较低的功耗。

因此，近年来NiZn系铁氧体材料的应用越来越广泛。

本文将对当前应用前景较好的几类NiZn铁氧体材料作一综合介绍，并简单展望其各自的发展前景。

2抗EMI系列铁氧体材料及其应用目前，随着各种电子设备、电视网络、程控交换机、移动通信机及办公自动化的日益普及，电子系统中的电磁环境越来越复杂，电磁干扰(EMI)现象日益严重，并且成为影响电子系统正常工作的突出障碍。

如在IT领域，高频数据线以有线和无线的方式向我们生存的环境注入新的噪音，主板线路中包含大量有源器件，如晶体管、MOS管、振荡回路等，各自以自身的固有振荡频率，通过微电子线路传递给其它器件，产生EMI，影响整个系统的工作状态。

因此在日趋复杂的电磁环境中，使电器、电子设备互不干扰的工作，成为最迫切的需要。

如今，随着人们对电磁干扰影响的日益重视，抗EMI材料已成为软磁铁氧体材料中产量增长最快的领域。

统计表明，目前全球抗EMI铁氧体材料已占据了软磁铁氧体材料产量的30％以上，而且这一比例还在继续扩大。

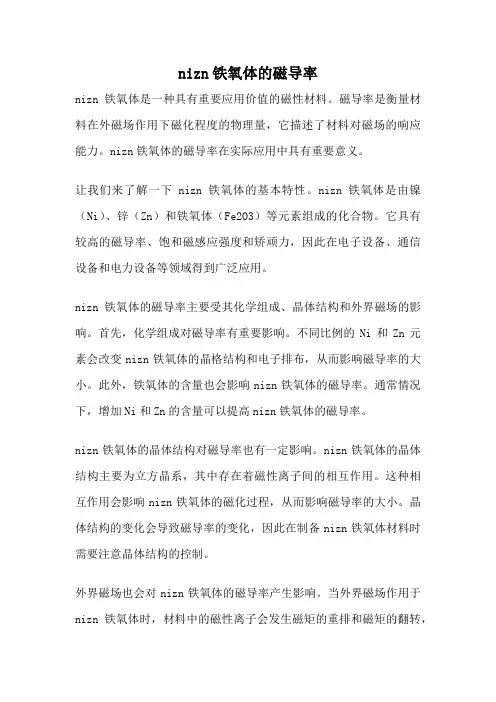

nizn铁氧体的磁导率nizn铁氧体是一种具有重要应用价值的磁性材料。

磁导率是衡量材料在外磁场作用下磁化程度的物理量，它描述了材料对磁场的响应能力。

nizn铁氧体的磁导率在实际应用中具有重要意义。

让我们来了解一下nizn铁氧体的基本特性。

nizn铁氧体是由镍（Ni）、锌（Zn）和铁氧体（Fe2O3）等元素组成的化合物。

它具有较高的磁导率、饱和磁感应强度和矫顽力，因此在电子设备、通信设备和电力设备等领域得到广泛应用。

nizn铁氧体的磁导率主要受其化学组成、晶体结构和外界磁场的影响。

首先，化学组成对磁导率有重要影响。

不同比例的Ni和Zn元素会改变nizn铁氧体的晶格结构和电子排布，从而影响磁导率的大小。

此外，铁氧体的含量也会影响nizn铁氧体的磁导率。

通常情况下，增加Ni和Zn的含量可以提高nizn铁氧体的磁导率。

nizn铁氧体的晶体结构对磁导率也有一定影响。

nizn铁氧体的晶体结构主要为立方晶系，其中存在着磁性离子间的相互作用。

这种相互作用会影响nizn铁氧体的磁化过程，从而影响磁导率的大小。

晶体结构的变化会导致磁导率的变化，因此在制备nizn铁氧体材料时需要注意晶体结构的控制。

外界磁场也会对nizn铁氧体的磁导率产生影响。

当外界磁场作用于nizn铁氧体时，材料中的磁性离子会发生磁矩的重排和磁矩的翻转，从而改变磁导率的大小。

外界磁场的大小和方向对磁导率的影响非常显著，因此在实际应用中需要考虑外界磁场对nizn铁氧体性能的影响。

nizn铁氧体的磁导率是一个重要的物理量，它描述了材料对外界磁场的响应能力。

nizn铁氧体的磁导率受化学组成、晶体结构和外界磁场的影响，因此在制备和应用过程中需要注意这些因素。

研究和了解nizn铁氧体的磁导率对于优化材料性能、提高应用效果具有重要意义。

希望通过对nizn铁氧体磁导率的研究，能够进一步推动材料科学和应用技术的发展。

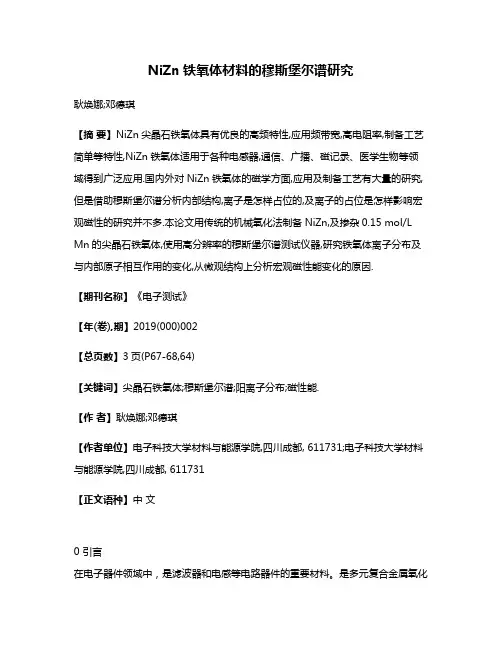

NiZn铁氧体材料的穆斯堡尔谱研究耿焕娜;邓德琪【摘要】NiZn尖晶石铁氧体具有优良的高频特性,应用频带宽,高电阻率,制备工艺简单等特性,NiZn铁氧体适用于各种电感器,通信、广播、磁记录、医学生物等领域得到广泛应用.国内外对NiZn铁氧体的磁学方面,应用及制备工艺有大量的研究,但是借助穆斯堡尔谱分析内部结构,离子是怎样占位的,及离子的占位是怎样影响宏观磁性的研究并不多.本论文用传统的机械氧化法制备NiZn,及掺杂0.15 mol/L Mn的尖晶石铁氧体,使用高分辨率的穆斯堡尔谱测试仪器,研究铁氧体离子分布及与内部原子相互作用的变化,从微观结构上分析宏观磁性能变化的原因.【期刊名称】《电子测试》【年(卷),期】2019(000)002【总页数】3页(P67-68,64)【关键词】尖晶石铁氧体;穆斯堡尔谱;阳离子分布;磁性能.【作者】耿焕娜;邓德琪【作者单位】电子科技大学材料与能源学院,四川成都, 611731;电子科技大学材料与能源学院,四川成都, 611731【正文语种】中文0 引言在电子器件领域中，是滤波器和电感等电路器件的重要材料。

是多元复合金属氧化物在高温下烧结合成的化合物，对磁电子学研究领域十分重要[1-2]。

在 NiZn 尖晶石铁氧体材料的应用中，用于EMI抑制的NiZn铁氧体材料及磁芯技术发展较快NiZn铁氧体材料在 EMI 工业生产中主要制备电感器件和滤波器组件[3-5] NiZn铁氧体作为吸波材料可应用于工业、民用及军事方面，促进了隐身技术的发展。

NiZn尖晶石铁氧体在 LTCC 技术研究领域同样占有重要地位。

由此可见，NiZn铁氧体在现代电子领域中发挥着举足轻重的作用。

因此对NiZn 尖晶石铁氧体结构研究十分重要，进而优化材料性能。

NiZn 尖晶石铁氧体，晶体结构为尖晶石（AB2O4）结构，每一个晶胞有24个阳离子和32个氧离子，其中包含8个尖品石（AB2O4）分子、32个氧离子做面心密堆积形成的四面体A间隙及八面体B 位间隙。

锌镍合金屈服强度引言：锌镍合金是一种重要的金属材料，具有优异的性能和广泛的应用领域。

其中，屈服强度是衡量材料力学性能的重要指标之一。

本文将介绍锌镍合金的屈服强度及其影响因素，并探讨其在实际应用中的价值和挑战。

1. 锌镍合金的定义和组成锌镍合金是由锌和镍两种金属按一定比例混合而成的合金材料。

根据不同的配比，锌镍合金可以分为多个类型，如锌镍合金（Zn-Ni）和锌镍铁合金（Zn-Ni-Fe）等。

其中，锌的含量通常在5%到15%之间，镍的含量在85%到95%之间。

2. 锌镍合金的屈服强度屈服强度是指材料在受到力的作用下，开始发生可观的塑性变形而不产生明显变形的应力。

对于锌镍合金来说，其屈服强度取决于多个因素，包括合金的成分、热处理工艺和晶粒尺寸等。

3. 影响锌镍合金屈服强度的因素3.1 合金成分：锌镍合金的屈服强度受合金成分的影响较大。

一般来说，镍的含量越高，合金的屈服强度就会增加。

这是因为镍具有良好的固溶强化效果，能够有效增强合金的强度。

3.2 热处理工艺：热处理是改变锌镍合金组织和性能的重要方法之一。

通过合理的热处理工艺，可以显著提高锌镍合金的屈服强度。

常用的热处理方法包括时效处理和固溶处理等。

3.3 晶粒尺寸：晶粒尺寸是影响锌镍合金屈服强度的另一个重要因素。

通常情况下，晶粒尺寸越细小，合金的屈服强度就越高。

这是因为细小的晶粒可以提供更多的晶界强化效果，使合金具有更好的力学性能。

4. 锌镍合金的应用价值锌镍合金由于其良好的耐腐蚀性能和高强度特点，被广泛应用于航空航天、汽车制造、电子电器等领域。

例如，在航空航天领域，锌镍合金常用于制造发动机零部件和外壳，以提高其耐高温和耐腐蚀性能。

5. 锌镍合金的挑战尽管锌镍合金具有许多优异的性能，但在实际应用中仍存在一些挑战。

首先，锌镍合金的制备工艺相对复杂，需要严格控制合金成分和热处理工艺，以保证其性能稳定性。

此外，锌镍合金的成本较高，限制了其在一些领域的广泛应用。

MnZn高饱和磁感应强度、高直流叠加、低损耗材料特性MnZn High Saturation Flux Density Low Core Loss Material,High DC-Bias Material Characteristics.参数Parameter符号Symbol单位Uint测试条件ConditionZF-2C ZF-3B ZF-4B ZF-5T ZF-5B ZF-6B初始磁导率Initialpermeabilityμi/23℃,10kHz2300±25%3000±25%3600±25%4300±25%4500±25%5500±25%饱和磁通密度Saturation magnetic flux density Bs mT23℃,10kHzHm=1.2kA/m510530480490470470剩磁Residual magneticflux densityBr mT23℃,10kHz1008550606060矫顽力CoercivityHc A/m23℃,10kHz14126685损耗因子Relative loss factortanδ/μi×10-610kHz522233温度因子Relative temperature coefficient αuir×10-6/℃-20～25℃0～+20～+10～+20～+10～+20～+325～70℃0～+30～+1-1～+1-1～+1-1～+2-1～+2减落因子DisaccommodationfactorD F×10-610kHz＜3.0＜2.0＜2.0＜2.0＜2.5＜3.0居里温度CurietemperatureTc℃—＞220＞215＞180＞180＞175＞175电阻率Electrical resistivityρΩ·m—542110.5密度Densityd g/cm3— 4.8 4.9 4.8 4.9 4.8 4.9MnZn高导材料特性MnZn High Permeability Ferrite Material Characteristics参数Parameter符号Symbol单位Uint测试条件ConditionZF-5ZF-7ZF-10ZF-12ZF-15初始磁导率Initial permeability μi/23℃,10kHz5000±25%7500±30%10000±30%12000±25%15000±25%饱和磁通密度Saturation magnetic flux density Bs mT23℃,10kHzHm=1.2kA/m410410380360360剩磁Residual magneticflux densityBr mT23℃,10kHz7080120100100矫顽力CoercivityHc A/m23℃,10kHz66655损耗因子Relative loss factor tanδ/μi×10-6100kHz1020301010kHz1010kHz温度因子Relative temperature coefficient αuir×10-6/℃20～60℃-0.5～+2.0-0.5～+2.0-0.5～+2.0-0.5～+2.0-0.5～+2.0减落因子DisaccommodationfactorD F×10-610kHz＜3.0＜2.5＜2.0＜2.0＜2.5居里温度CurietemperatureTc℃—＞170＞125＞125＞115＞110电阻率Electrical resistivityρΩ·m—10.30.20.150.15密度Densityd g/cm3— 4.8 4.8 4.9 4.95 4.95NiZn铁氧体材料特性NiZn Ferrite Material Characteristic材质初始磁导率μi饱和磁通密度Bs损耗因子tanδ/μi温度因子αuir居里温度Tc电阻率ρ密度dMaterialInitialpermeabilityFluxdensity Relative loss factorRelative temperaturecoefficientCurietemperatureElectricalresistivityDensity /mT kA/m×10-6MHz×10-6/℃(20～60℃)℃Ω·m g/cm3ZF-00116±25%240 4.0≤50010050＞300106 5.0 ZF-01125±25%400 4.0≤1001018＞250106 5.0 ZF-02250±25%310 4.0≤60215＞220106 5.0 ZF-04400±25%360 4.0≤250.125＞220106 5.1 ZF-06600±25%350 1.6≤170.118＞170106 5.1 ZF-07730±25%330 1.6≤150.112＞150106 5.1 ZF-09850±25%380 1.6≤130.110＞150106 5.1 ZF-11000±25%320 1.6≤100.15＞130106 5.1 ZF-1A1200±25%360 1.6≤180.15＞120106 5.1 ZF-1B1500±25%300 1.6≤150.14＞110105 5.1 ZF-1C1700±25%280 1.6≤180.14＞110105 5.1 ZF-1D2000±25%270 1.6≤100.15＞100105 5.1 ZF-N22500±25%260 1.6≤100.15＞85105 5.1。

nizn磁芯磁导率NIZN磁芯磁导率磁导率是描述材料在磁场中的响应能力的物理量。

在磁芯材料中，磁导率的数值对于电感器件的性能至关重要。

本文将以NIZN磁芯磁导率为主题，探讨其特性及在电子领域中的应用。

让我们了解一下NIZN磁芯材料的基本特性。

NIZN是镍锌铁氧体材料的一种，具有较高的电阻率和磁导率。

这种材料由镍、锌、铁和氧等元素组成，具有优异的磁性能和电磁性能。

NIZN磁芯具有低磁损、高饱和磁感应强度、较高的磁导率等特点，因此广泛应用于电感器、变压器、电源滤波器、射频元件等领域。

NIZN磁芯的磁导率决定了其在电感器中的性能。

磁导率越高，磁芯对磁场的响应能力就越强，电感器的效果也就越好。

在电感器中，NIZN磁芯的磁导率可以通过改变其结构和成分来调节。

例如，通过改变材料的烧结温度、烧结时间和添加其他元素等方法，可以调节磁芯的磁导率，从而实现对电感器性能的优化。

在电子领域中，NIZN磁芯广泛应用于各种电感器件中。

电感器是一种能够储存和释放磁能的元件，常用于电路中的滤波、阻抗匹配、电源稳压等功能。

NIZN磁芯由于其较高的磁导率，在电感器中可以实现较高的电感值和较低的磁损，从而提高电感器的效率和性能。

NIZN磁芯还可以用于射频元件中。

射频元件是一类用于处理高频信号的器件，常用于通信系统、雷达、无线电等领域。

NIZN磁芯具有较高的磁导率和较低的磁损，可以实现对高频信号的有效传输和处理，提高射频元件的性能和可靠性。

NIZN磁芯的磁导率是影响其在电感器件中性能的重要因素。

通过调节材料的组分和结构，可以实现对磁芯磁导率的调节，从而优化电感器件的性能。

在电子领域中，NIZN磁芯广泛应用于电感器和射频元件中，提高了器件的效率和性能。

随着科技的不断进步，相信NIZN磁芯在电子领域中的应用将会更加广泛。

天通新材料TDG New Magnetic Materials单击此处编辑母版标题样式1 2 3 4器件损耗Pt=Pc+Pcu输出功率P out =U ×I U=k ×Ae ×f ×Bm ×N器件小型化器件高效率节能化高饱和磁感应强度材料高频低损耗材料增大工作磁感应强度Bm,减小磁芯面积Ae，使器件小型化增大工作频率f ,减小磁芯面积Ae，使器件小型化减小磁芯正常工作温度(高温)损耗，降低总损耗,提高输出效率降低磁芯整个工作温度范围内的损耗(常温及高温)，提高输出效率高温低损耗材料宽温低损耗MnZn Power MaterialsLower core lossWide Temp.TP4TP4A(300kW/m 3)High frequencyTP4S (120℃)TP5(0.5~1MHz)TP5B new (1~3MHz)TP4C (45℃)TP4B (75℃)100kHz,200mT, 100℃TP4D new(250kW/m 3)Higher BsTP4E440mT (100℃)TP4G newTPW33new (25~120℃)TP4A (100℃)按材料特点和应用可分为四大类，针对每类TDG 都推出了新材料1 2 3 4TP4 grain structure TP5B grain structurem 3）直流叠加特性也较优秀，可用于存在直流场领域。

开关电源输出功率电感TP4GTP4TP1 1401.适用于宽温应用的高磁导率材料2.宽带变压器用高磁导率材料传统的高磁导率材料，磁导率随温度变化较大，一般低温特别是负温度下磁导率很低，所以不适合户外及一些温度变化较大的场合应用高磁导率材料V3/V1=0.6tanδh∝ηB为降低器件的谐波失真THD,须开发ηB较小的高磁导率材料高磁导率低失真材料材料TH4&TH7宽温高磁导率材料TLD5Co3+通过优化掺杂和烧结气氛，使各向异性常数K1的温度变化趋势更平坦，2. 低失真MnZn 材料TH4&TH7ηB -T0.000.501.001.502.00-40-20020406080100Temperature (℃)ηB (10-6/m T )TS10TH7TH4V3/V1=0.6tan δh ∝ηB1 2 3 4 5●DRS类功率电感采用无屏蔽结构, 使用磁胶取代RI core, 没有气隙。
