对永磁无刷直流电机和开关磁阻电机的理解一、永磁无刷直流电动机（1）、简介直流电动机虽然起动和调速性能好，堵转转矩大，但是直流电动机具有电刷和换向器组成的机械换向装置，其间的滑动接触严重影响了电机的精度和可靠性，缩短电机寿命，需要经常维，产生的火花会引起无线电干扰，并且电刷换向装置又使直流电机变得结构复杂，工作噪声大。
在微电子技术、电力电子技术和电机控制技术日趋成熟的基础上，人们应用高性能永磁材料创造出了无接触式换向的直流电机，我们称之为永磁无刷直流电机。
（2）、基本结构永磁无刷直流电动机主要由永磁电动机本体、转子位置传感器和功率电子开关三部分组成。
直流电源通过电子开关向电动机定子绕组供电，由位置传感器检测电动机转子位置并发出电信号去控制功率电子开关的导通和关断，使电动机转动。
（3）、工作原理以下举一相导通星形三相三状态的例子说明。
一相导通星形三相三状态永磁无刷直流电动机三只光电位置传感器H1、H2、H3在空间对称均布，遮光圆盘与电机转子同轴安装，调整圆盘缺口与转子磁极的相对位置使缺口边沿位置与转子磁极的空间位置相对应。
缺口位置使光电传感器H1受光而输出高电平，功率开关管VT1导通，电流流入A相绕组，形成位于A相绕组轴线上的电枢磁动势Fa，Fa顺时针方向超前于转子磁动势Ff150°电角度。
Fa与Ff相互作用拖动转子顺时针旋转，当转子转过120°电角度时，与转子同轴安装的圆盘转到使光电传感器H2受光、H1遮光，功率开关管VT1关断、VT2导通，A相绕组断开，电流流入B相绕组，电流换相。
电枢磁动势变为Fb，Fb在顺时针方向继续领先转子磁势Ff150°电角度，两者相互作用，又驱动转子顺时针方向旋转。
当转子磁极转到240°时，电枢电流从B相换流到C相，产生的电磁转矩继续使电机转子旋转，直至重新回到起始位置，完成一个循环。
（4）、控制方法永磁无刷直流电动机的控制方法，按有无转子位置传感器，可分为有位置传感器控制和无位置传感器控制。
永磁式直流电动机的工作原理
永磁式直流电动机是一种以永磁体作为励磁源的直流电动机。
它的主要工作原理如下：
1. 永磁体励磁：首先，永磁体的磁场会被电源直接或间接地激活，使其成为一个永磁体。
这个永磁体可以是强磁铁或电磁体，不需要外部励磁。
2. 电流产生：当外部电源将电流加入到电动机的线圈上时，线圈会产生一个电磁场。
这个电磁场与永磁体的磁场相互作用，并产生力矩。
3. 力矩与转动：由于电流产生的力矩作用，电动机的转子开始转动。
转子的运动会导致电刷与换向器之间的接触点改变，使得电流方向逆转。
这种逆变换向操作会产生一个恒定的力矩，使电机持续运转。
4. 自激励：永磁体的磁场能够产生恒定磁势，而磁势又会产生反电动势。
这个反电动势与加在电机上的电压相抵消，限制了电流的流动。
因此，永磁式直流电动机可以称为"自激励"的电
动机。
总而言之，永磁式直流电动机的工作原理是利用永磁体产生的磁场与外部电流产生的电磁场相互作用，形成力矩，驱动转子转动。
同时，永磁体产生的恒定磁势也起到反电动势的作用，限制电流的流动。
这种自激励的工作原理使得永磁式直流电动机具有高效率和稳定运行的特点。
永磁直流电机设计
永磁直流电机的基本原理是利用定子和转子之间的电磁相互作用来产
生转矩。
定子上排列有若干个励磁线圈，当通电时会产生磁场。
转子上则
安装有一组永磁体，它们的磁场会与定子的磁场相互作用，从而产生转矩。
而永磁体的磁场是固定不变的，因此这种电机称为“永磁直流电机”。
定子设计是为了提供足够的磁场强度和均匀性。
在设计过程中，需要
确定励磁线圈的匝数、线径和磁场方向等参数。
一般来说，匝数越多、线
径越粗，磁场强度越高。
同时，励磁线圈的布局也很重要，要尽可能使磁
场分布均匀，避免磁场偏斜和不均匀。
转子设计主要涉及永磁体的选择和布局。
永磁体的材料一般选择高磁
能积的稀土磁体，如钕铁硼磁体。
在布局上，需要考虑永磁体的磁场分布
和转矩的平衡。
通常，可以采用多极磁化的方式来增加转子上的磁通量密度，从而提高转矩。
除了定子和转子的设计，还需要考虑永磁直流电机的优化方法。
其中
一种方法是通过磁路分析，优化磁路结构和磁场分布，从而提高电机的效
率和性能。
另一种方法是通过控制算法的优化，调整电机的运行方式和参数，使其在不同负载下都具有较高的效率和响应性。
总之，永磁直流电机的设计涉及到定子设计、转子设计和优化方法的
选择。
在设计过程中，需要根据电机的使用要求和性能指标，选择合适的
设计参数和优化方法，以实现高效、高性能的电机设计。
直流永磁无刷电机工作原理
直流永磁无刷电机是一种可以使直流电转化为直流电的电机，在我们日常生活中应用广泛，并且在工业生产中也占有重要的地位。
它的工作原理是通过反电势过零触发控制，使得电机转子转动到反电势零位，并且转子停止旋转。
这种电机能够实现无刷驱动，并且具有结构简单、成本低等优点。
直流永磁无刷电机通常由转子、定子、控制器三部分组成。
其中，定子是整个系统的核心，它由定子铁芯、绕组和绝缘材料组成。
转子是在定子内有一个“旋转磁极”的电动机。
转子上的永磁体在通电时产生磁场，在没有电流的情况下，它会自己旋转。
无刷电机的控制系统由上位机和下位机组成。
上位机对下位机发出控制信号，下位机根据控制信号来产生相应的电流来驱动电机转子运转。
上位机和下位机之间通过专用通信线进行通信。
无刷电机的工作原理是利用反电势过零触发控制方法实现电机的无刷驱动和运行，该控制方法可以产生一个在反电势过零点上的电流脉冲，这个脉冲的能量通过定子绕组传递给转子，转子再利用其能量带动电机旋转。
—— 1 —1 —。
永磁无刷直流电动机的基本工作原理无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
1. 电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩;接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
无刷直流电动机的原理简图如图一所示：永磁无刷直流电动机的基本工作原理主电路是一个典型的电压型交-直-交电路,逆变器提供等幅等频5—26KHZ调制波的对称交变矩形波。
永磁体N-S交替交换，使位置传感器产生相位差120°的U、V、W方波,结合正/反转信号产生有效的六状态编码信号:101、100、110、010、011、001,通过逻辑组件处理产生T1-T4导通、T1-T6导通、T3—T6导通、T3-T2导通、T5—T2导通、T5-T4导通，也就是说将直流母线电压依次加在A+B-、A+C—、B+C-、B+A-、C+A-、C+B—上,这样转子每转过一对N—S极,T1—T6功率管即按固定组合成六种状态的依次导通。
每种状态下，仅有两相绕组通电，依次改变一种状态，定子绕组产生的磁场轴线在空间转动60°电角度,转子跟随定子磁场转动相当于60°电角度空间位置，转子在新位置上，使位置传感器U、V、W按约定产生一组新编码,新的编码又改变了功率管的导通组合，使定子绕组产生的磁场轴再前进60°电角度,如此循环，无刷直流电动机将产生连续转矩，拖动负载作连续旋转。
正因为无刷直流电动机的换向是自身产生的，而不是由逆变器强制换向的，所以也称作自控式同步电动机。
2. 无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始位置处在何处,电动机在启动瞬间就会产生足够大的启动转矩，因此转子上不需另设启动绕组.由于定子磁场轴线可视作同转子轴线垂直，在铁芯不饱和的情况下，产生的平均电磁转矩与绕组电流成正比，这正是他励直流电动机的电流—转矩特性。
直流永磁同步电机原理
直流永磁同步电机是一种基于永磁体和直流电源驱动的电动机。
它采用永磁体产生磁场，通过电流与磁场之间的相互作用产生转矩，实现机械能转换。
该电机的工作原理可以分为磁场产生和转矩产生两个方面。
首先，永磁体产生的磁场是这种电机工作的关键。
在直流永磁同步电机中，通过永磁体内的稀土磁材料，形成一个强大且稳定的磁场。
这个磁场的方向和强度都是固定的，永磁体不需要外界电源来维持其磁场。
其次，当电机施加外界电源时，电流通过定子绕组，在定子绕组中产生一个磁场。
这个磁场与永磁体的磁场相互作用，形成一个转矩。
当电流的方向与永磁体磁场的方向一致时，转矩达到最大值；当电流方向相反时，转矩为零。
为了保持直流永磁同步电机在运行时的稳定性，电机的驱动器通常采用闭环控制，通过传感器实时监测电机的速度和位置，并调整电流的大小和方向。
通过闭环控制，可以使电机在不同负载条件下保持恒定的速度和转矩输出。
总的来说，直流永磁同步电机的工作原理是基于永磁体产生稳定磁场，并通过电流和磁场相互作用产生转矩。
这种电机具有高效率、高转矩密度和快速动态响应的特点，在工业和汽车领域得到广泛应用。
永磁直流电机的主要结构永磁直流电机是一种将直流电能转换成机械能的电动机。
它的主要结构包括永磁体、转子、定子、电刷和端子等部分。
下面将从这几个方面进行详细介绍。
一、永磁体永磁直流电机的永磁体通常采用稀土永磁材料或钴磁铁氧体材料制成。
这些材料具有高磁导率和较高的剩磁，可以提供强大的磁场，使电机具有较高的输出功率和效率。
永磁体通常呈环形，固定在电机的转子外侧，通过磁场与定子产生转矩。
二、转子转子是永磁直流电机的旋转部分，它由轴、铁芯和绕组组成。
铁芯通常由硅钢片叠压而成，以降低铁损。
绕组通常采用导线绕制在铁芯上，根据不同的电机类型和性能要求，绕组的形式和连接方式也有所不同。
转子通过与永磁体之间产生的磁场相互作用，从而实现电能到机械能的转换。
三、定子定子是永磁直流电机的静止部分，它的主要结构包括铁芯和绕组。
铁芯通常也是由硅钢片叠压而成，以降低铁损。
绕组通常采用导线绕制在铁芯上，并与电刷相连。
当电流通过定子绕组时，产生的磁场与永磁体的磁场相互作用，从而产生力矩，驱动转子旋转。
四、电刷永磁直流电机的电刷通常由碳材料制成，它们与转子的集电环相接触，传递电流到定子绕组。
由于电刷与集电环之间存在摩擦和磨损，因此电刷通常需要定期更换。
电刷的质量和接触情况直接影响永磁直流电机的性能和寿命。
五、端子永磁直流电机的端子是电机的外部引出接口，用于连接外部电源和负载。
通常有两个端子用于接入电源，两个端子用于连接负载。
端子的数量和形式根据具体的电机类型和应用需求可能会有所不同。
综上所述，永磁直流电机的主要结构包括永磁体、转子、定子、电刷和端子等部分。
这些部分相互作用，共同实现了电能到机械能的转换，并为电机的运行提供了基础。
对永磁直流电机的结构有清晰的了解可以帮助我们更好地理解其工作原理和能力，从而更好地进行选型和应用。

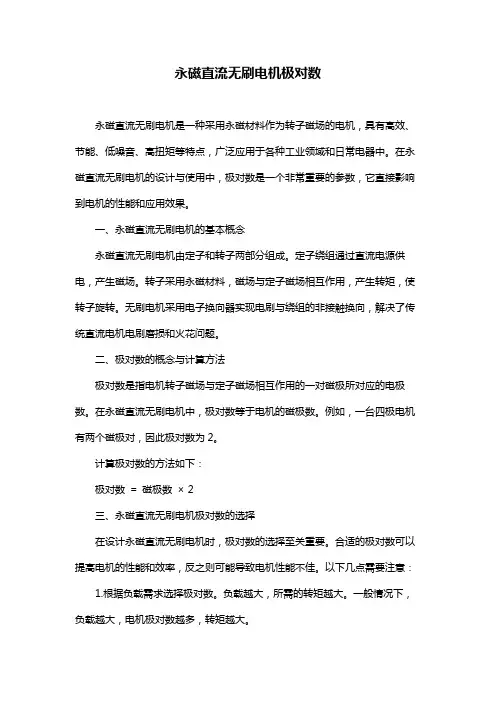

永磁直流无刷电机极对数摘要：一、永磁直流无刷电机的基本概念二、极对数的作用和影响三、如何选择合适的极对数四、极对数对电机性能的影响五、提高极对数电机性能的方法正文：永磁直流无刷电机是一种采用永磁材料作为转子磁场的电机，具有高效、节能、噪音低、寿命长等优点。
在无刷电机中，极对数是一个重要的参数，它直接影响到电机的性能和应用范围。
首先，我们来了解一下极对数的作用。
在永磁直流无刷电机中，极对数是指定子磁场与转子磁场之间的相互作用次数。
极对数的选择要根据电机的功率、转速和应用场合来确定。
适当的极对数可以提高电机的扭矩和效率，使电机在较低的速度下提供较大的扭矩，从而实现高效、节能的目标。
那么，如何选择合适的极对数呢？一般来说，极对数越多，电机的转速就越低，扭矩越大。
在选择极对数时，应根据电机的功率和应用场合来权衡。
如果电机需要在较低的速度下提供较大的扭矩，可以选择较多的极对数；如果电机的工作环境对速度要求较高，可以选择较少的极对数。
此外，还要考虑到电机的效率和散热问题。
极对数过多会导致电机效率降低，且容易过热；极对数过少则可能导致电机扭矩不足。
因此，在选择极对数时，应综合考虑各方面因素。
极对数对电机性能的影响是显而易见的。
首先，极对数影响电机的转速。
极对数越多，转速越低；极对数越少，转速越高。
其次，极对数影响电机的扭矩。
极对数越多，扭矩越大；极对数越少，扭矩越小。
此外，极对数还会影响电机的效率和散热性能。
在选择极对数时，应根据实际应用需求来调整，以达到最佳的性能表现。
要提高极对数电机的性能，可以采取以下几种方法：1.优化极对数设计。
通过合理调整极对数，使电机在满足扭矩和速度要求的同时，提高效率和降低噪音。
2.采用高性能永磁材料。
高性能永磁材料具有较高的磁能积和磁导率，可以提高电机的扭矩和效率。
3.改进电机的控制策略。
通过优化控制算法，使电机在各种工况下都能保持良好的性能。
4.加强散热设计。
针对极对数电机容易过热的问题，可以采用有效的散热措施，提高电机的可靠性和稳定性。
