基于matlab的iir滤波器的语音信号去噪要点

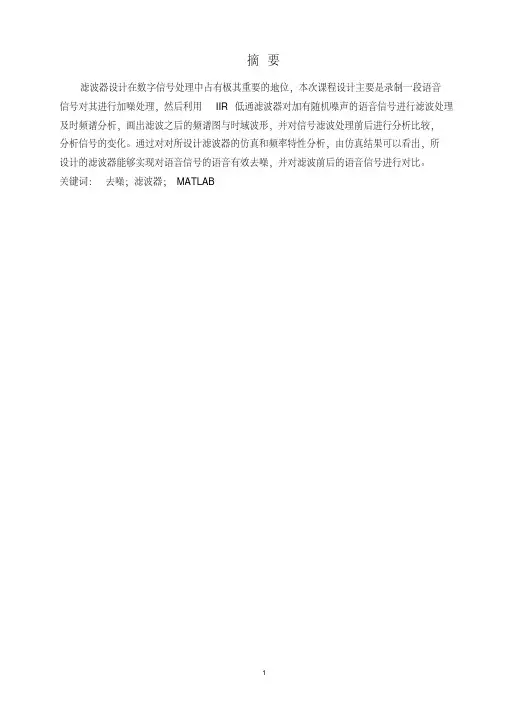

滤波器设计在数字信号处理中占有极其重要的地位，本次课程设计主要是录制一段语音信号对其进行加噪处理，然后利用IIR低通滤波器对加有随机噪声的语音信号进行滤波处理及时频谱分析，画出滤波之后的频谱图与时域波形，并对信号滤波处理前后进行分析比较，分析信号的变化。

通过对对所设计滤波器的仿真和频率特性分析，由仿真结果可以看出，所设计的滤波器能够实现对语音信号的语音有效去噪，并对滤波前后的语音信号进行对比。

关键词：去噪；滤波器；MATLAB一语音信号去噪的设计任务................................................................................................ 错误！未定义书签。

二语音信号去噪的基本原理. (3)2.1 数字滤波器的基本设计方法 (3)2.2 双线性变换法 (4)2.3数字滤波器设计基本思想 (5)2.4 数字滤波器的设计步骤 (6)2.5采样定理 (7)三基于MATLAB的仿真结果及结果分析 (10)3.1 IIR高通滤波器的仿真 (10)3.2 原始语音信号的录制 (10)3.3 语音信号的时频域分析 (11)3.4 加随机噪声后的时频域分析 (12)3.5 滤波前后的时频域比较 (15)总结 (17)参考文献 (18)致谢 (19)附录 (20)一基本原理1.1 数字滤波器的基本设计方法IIR 数字滤波器的设计一般有两种方法：一个是借助模拟滤波器的设计方法进行。

其设计步骤是，先设计模拟滤波器，再按照某种方法转换成数字滤波器。

这种方法比较容易一些，因为模拟滤波器的设计方法已经非常成熟，不仅有完整的设计公式，还有完善的图表供查阅；另外一种直接在频率或者时域内进行，由于需要解联立方程，设计时需要计算机做辅助设计。

其设计步骤是：先设计过渡模拟滤波器得到系统函数)(s H a ，然后将)(s H a 按某种方法转换成数字滤波器的系统函数)(z H [1]。

基于语音信号去噪处理的IIR滤波器设计

摘要语音信号是我们日常生活中最常见的一种信号，本课程设计主要使用Matlab软件进行一个数字带通IIR滤波器的设计，使之可以对加噪的语音信号进行滤波去噪处理。

文中主要介绍了利用双线性变换法设计切比雪夫Ⅰ型带通数字滤波器的实现方法，并对所设计IIR带通滤波器滤波结果进行信号谱对比和分析，并与预计的仿真结果进行比较说明。

关键词：Matlab ；IIR滤波器；切比雪夫Ⅰ；双线性变换目录前言 (1)第1章滤波器原理综述 (2)1.1滤波器的定义 (2)1.2滤波器的分类 (2)1.3滤波器的原理与设计 (3)第2章 IIR数字滤波器设计原理 (5)2.1 IIR数字滤波器简介 (5)2.2 IIR数字滤波器的主要技术指标 (5)2.3 IIR数字滤波器的设计过程 (6)2.4 双线性变换法设计IIR数字滤波器 (7)第3章IIR数字带通滤波器设计与仿真结果分析 (11)3.1滤波器参数设置 (11)3.2程序设计流程框图 (12)3.3仿真与结果分析 (13)总结 (16)参考文献 (17)附录 (18)致谢 (21)前言滤波技术是信号分析、处理技术的重要分支。

无论是信号的获取、传输，还是信号的处理和交换都离不开滤波技术，它对信号安全可靠和有效灵活地传输是至关重要的。

随着信息时代和数字世界的到来, 数字信号处理已成为当今一门极其重要的学科和技术领域。

目前数字信号处理在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应用，在所有的电子系统和各类控制系统中，数字滤波器的优劣直接决定产品的优劣。

数字滤波器(DF,Digital Filter), 根据其单位冲激响应函数的时域特性可分为两类: 无限冲激响应 IIR(Infinite Impulse Response)滤波器和有限冲激响应 FIR(Finite Impulse Response)滤波器。

与 FIR 滤波器相比,IIR 的实现采用的是递归结构, 极点须在单位圆内, 在相同设计指标下, 实现 IIR滤波器的阶次较低, 即所用的存储单元少, 从而经济效率高，在不要求严格线性相位的情况下，IIR滤波器的应用相当广泛。

IIR带通滤波器语音去噪要点

1.数字滤波器简介................................................................................................................... 2 2.IIR 数字滤波器的设计原理................................................................................................ 3 3.IIR 滤波器的特点................................................................................................................ 3 二．IIR 数字滤波器的设计方法.................................................................................................... 4 1.模拟滤波器........................................................................................................................... 4 2.双线性变换法....................................................................................................................... 6 三．IIR 数字滤波器设计过程........................................................................................................ 9 1.设计步骤............................................................................................................................... 9 2.音频信号部分程序............................................................................................................. 10 3. 程序流程图....................................................................................................................... 10 ４.仿真结果........................................................................................................................... 11 总结 ................................................................................................................................................ 13 致谢 ................................................................................................................................................ 14 参考文献......................................................................................................................................... 15 附录： ............................................................................................................................................ 16

基于Matlab的语音信号去噪及仿真

数字信号处理综合实验报告基于Matlab的语音信号去噪及仿真实验题目：专业名称: 学号: 姓名: 日期:报告内容：一、实验原理1、去噪的原理1.1采样定理在进行模拟/数字信号的转换过程中，当采样频率fs.max大于信号中，最高频率fmax的2倍时，即：fs.max>=2fmax,则采样之后的数字信号完整地保留了原始信号中的信息，一般实际应用中保证采样频率为信号最高频率的5〜10倍；采样定理又称奈奎斯特定理。

1924年奈奎斯特(Nyquist)就推导出在理想低通信道的最高大码元传输速率的公式：理想低通信道的最高大码元传输速率=2W*log2 N (其中W是理想低通信道的带宽,N是电平强度)为什么把采样频率设为8kHz?在数字通信中，根据采样定理,最小采样频率为语音信号最高频率的 2 倍频带为F的连续信号f(t)可用一系列离散的采样值f(t1), f(t1±A t)，f (t 1±2 A t)，...来表示,只要这些采样点的时间间隔△t < 1/2 F，便可根据各采样值完全恢复原来的信号f(t) o这是时域采样定理的一种表述方式。

时域采样定理的另一种表述方式是：当时间信号函数f(t)的最高频率分量为fM时，f(t)的值可由一系列采样间隔小于或等于1/2 fM的采样值来确定,即采样点的重复频率f》2fM。

图为模拟信号和采样样本的示意图。

时域采样定理是采样误差理论、随机变量采样理论和多变量采样理论的基础。

对于时间上受限制的连续信号f(t)(即当丨t | >T时,f(t)=0,这里T=T2-T1是信号的持续时间)，若其频谱为 F (①)，则可在频域上用一系列离散的采样值(1-1 )采样值来表示,只要这些采样点的频率间隔(1-2 )1.2采样频率采样频率，也称为采样速度或者采样率，定义了每秒从连续信号中提取并组成离散信号的采样个数，它用赫兹(Hz)来表示。

采样频率的倒数是采样周期或者叫作采样时间，它是采样之间的时间间隔。

基于MATLAB的有噪声的语音信号处理的课程设计要点

基于MATLAB的有噪声的语音信号处理的课程设计要点一、设计背景随着科技的不断发展，语音信号处理愈发成为热门话题。

在语音数据中，常常会被噪声干扰，从而使得信号质量下降，影响了数据分析和处理的效果。

本课程设计旨在通过MATLAB来设计一套有噪声的语音信号处理方法，以提高对语音信号信噪比的分析和处理能力，为后续的语音处理研究奠定基础。

二、课程设计要点1. 语音信号的获取和预处理在本课程中，需要使用MATLAB语音处理工具箱中的audioread()函数获取.wav格式的语音信号，然后进行预处理操作，包括：•极化和采样：将语音信号从时间域转换到频域，并进行重采样处理，以适应后续处理操作的需求。

•去噪：根据信噪比的情况，选择合适的去噪算法对语音信号进行滤波，以减低信号的噪声干扰。

2. 基本的信号处理方法•频谱分析和频率域滤波：可以通过MATLAB处理语音信号的频域，进行谱分析、谱修复以及滤波的操作。

•时域滤波：应用IIR和FIR滤波器来消除噪声，提高信号质量。

•自适应滤波：通过模型建立和自适应滤波器设计，从语音信号中分离出噪声信号。

3. 压缩和解压缩•信号压缩：对语音信号进行压缩处理，以实现数据的高效管理和传输。

•信号解压缩：对压缩后的语音信号进行解压缩处理，还原原始的语音信号，以进行后续处理。

4. 语音识别•特征提取：通过分段处理，并进行特征提取，将信号的语音特征转换为相应的数字特征向量，为后续的语音识别做准备。

•语音识别：基于数字特征向量，采用各种识别算法，进行语音识别。

三、设计思路1.读入语音信号和噪声，可以通过audioread()函数和一些MATLAB工具箱实现。

同时，对输出语音信号进行噪声除去处理。

2.对语音信号进行频谱分析，并基于不同的SNR条件下，应用FIR和IIR滤波器对语音信号进行滤波处理。

进而利用多种去噪算法对含噪语音信号进行去噪处理。

3.对经过滤波处理的语音信号进行特征提取，并采用隐马尔可夫模型（HMM）对数字特征向量进行处理，进行不同说话人的识别。

基于MATLAB的IIR滤波器语音信号去噪

对于数字高通、带通滤波器的设计，通用方法为双线性变换法。可以借助于模拟滤波器的频率转换设计一个所需类型的过渡模拟滤波器，再经过双线性变换将其转换策划那个所需的数字滤波器。具体设计步骤如下：
(1) 确定所需类型数字滤波器的技术指标。
(2) 将所需类型数字滤波器的边界频率转换成相应的模拟滤波器的边界频率，转换公式为Ω=2/T tan(0.5ω)
数字滤波器有多种，根据数字滤波器冲激响应的时域特征，可将数字滤波器分为两种，一种是无限长冲激响应(IIR)滤波器，另外一种则是有限长冲激响应(FIR)滤波器。从性能上说，IIR滤波器传输函数的极点可位于单位圆内的任何地方，因此可用于较低的阶数，以获得高的选择性，所用的存贮单元少，所以经济且效率较高。但是这个高效率是以牺牲相位的非线性为代价的。若选择性越好，则相位非线性失真会越严重。相反，FIR滤波器却可以得到严格的线性相位输出，但由于FIR滤波器传输函数的极点固定在原点，因而只能用较高的阶数以达到高的选择性；对于同样的滤波器设计指标，FIR滤波器所要求的阶数可以比IIR滤波器高5~10倍，但是成本较高，信号延时也较大；所以如若按相同的选择性和相同的线性要求来说的话，则IIR滤波器就必须加全通网络以进行相位较正，同时要增加滤波器的节数和复杂性。
摘要

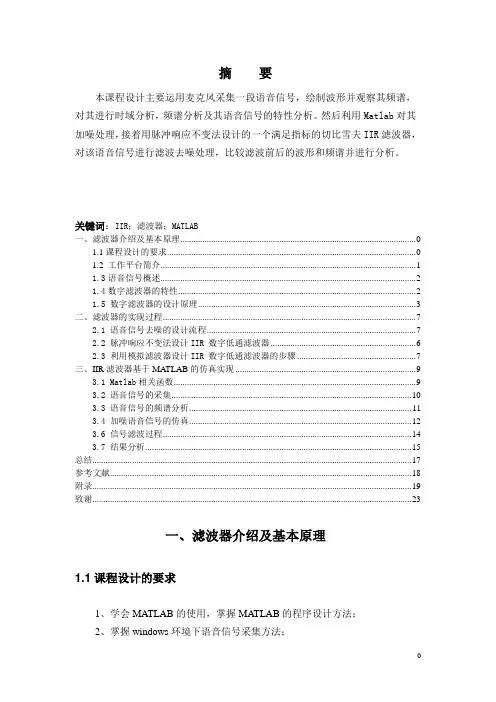

本课程设计主要运用麦克风采集一段语音信号，绘制波形并观察其频谱，对其进行时域分析，频谱分析及其语音信号的特性分析。然后利用Matlab对其加噪处理，接着用脉冲响应不变法设计的一个满足指标的切比雪夫IIR滤波器，对该语音信号进行滤波去噪处理，比较滤波前后的波形和频谱并进行分析。
关键词：滤波器根据不同的分类标准可以将滤波器分成不同的类别。
（1）根据单位冲激响应h(n)的时间特性分类
无限冲激响应（IIR）数字滤波器

基于MATLAB语音信号处理去噪毕业设计(含源文件)

在Matlab平台上实现对语音信号的去噪研究和仿真摘要语音信号在数字信号处理中占有极其重要的地位，因此选择通过对语音信号的研究来巩固和掌握数字信号处理的基本能力十分具有代表性。

对数字信号处理离不开滤波器，因此滤波器的设计在信号处理中占有极其重要的地位。

而MATLAB软件工具箱提供了对各种数字滤波器的设计。

本论文“在MATLAB平台上实现对语音信号的去噪研究与仿真”综合运用了数字信号处理的各种基本知识，进而对不带噪语音信号进行谱分析以及带噪语音信号进行谱分析和滤波处理。

通过理论推导得出相应的结论，再通过利用MATLAB作为编程工具来进行计算机实现比价已验证推导出来的结论。

在设计过程中，通过设计FIR数字滤波器和IIR数字滤波器来完成滤波处理。

在设计过程中，运用了MATLAB对整个设计中的图形的绘制和一些数据的计算以及仿真。

关键字滤波器；MATLAB；仿真；滤波Speech signle denoising and simulation inMATLAB platformABSTRACTDigital signal processing can not be separated from the filter, the filter design occupies an extremely important role in signal processing. The MATLAB software toolbox provides a variety of digital filter design. The subject of the use of basic knowledge of digital signal processing, speech signal and the noisy speech signal specctral snalysis and filtering,By the theoretical derivation of the corresponding conclusions, then to the computer through the use of MATLAB as a programming tool To achieve parity to verify the conclusions derived. In the design process, using the windoow function design FIR digital filter,IIR digital filter using cut design than Chebyshev, Butterworth and bilinear variation method. In the design process,the use of computer and simulation of MATLAB the entire design, graphics rendering,and some date.Key words filter；MATLAB；simulation；filtering目录摘要 (I)ABSTRACT (II)第1章前言 (1)1.1 研究的意义 (1)1.2 国内外研究现状 (1)1.3 研究的内容 (2)第2章语音信号去噪方法的研究 (4)2.2 去噪的原理 (4)2.2.1 采样定理 (4)2.2.2 采样频率 (5)2.2 去噪的方法 (5)FIR滤波器基本结构： (7)IIR数字滤波器的设计 (8)第3章滤波器的设计及实现 (10)3.1数字滤波器设计的基本原理 (10)3.3 IIR数字滤波器的设计及实现 (13)第四章去噪及仿真的研究 (16)4.1 语音文件在MATLAB平台上的录入与打开 (16)4.2 原始语音信号频谱分析及仿真 (16)4.3 加噪语音信号频谱分析及仿真 (20)(1)正弦波信号加入原始语音信号 (20)4.4 去噪及仿真 (23)4.5 结合去噪后的频谱图对比两种方式滤波的优缺点 (25)总结 (26)致谢 ................................................................................................................... 错误!未定义书签。

MATLAB对语音信号加随机噪声及去噪程序

title('滤波后信号频谱');
subplot(2,2,3);plot(y_z);
title('滤波前信号的波形')
subplot(2,2,4);plot(x);
title('滤波后信号的波形')
%sound(x,fs,bits)%回放滤波后的音频
设计滤波器：
器常用的方法有：脉冲响应不变法和双线性变换法。
xlabel('时间轴')
ylabel('幅值A')
subplot(2,1,2);
plot(f,abs(y_zp(1:n/2)));%加噪语音信号的频谱图
title('加噪语音信号频谱图');
xlabel('频率Hz');
ylabel('频率幅值');
对加噪的语音信号进行去噪程序如下：
fp=1500;fc=1700;As=100;Ap=1;
%sound(y_z,fs)
%对加噪后的语音信号进行分析
n=length(y);%选取变换的点数
y_zp=fft(y_z,n);%对n点进行傅里叶变换到频域
f=fs*(0:n/2-1)/n;%对应点的频率
figure(2)
subplot(2,1,1);
plot(y_z);%加噪语音信号的时域波形图
title('加噪语音信号时域波形');
figure(3);
freqz(b,1);
（此前为低通滤波器设计阶段）——接下来为去除噪声信号的程序——
x=fftfilt(b,y_z);
X=fft(x,n);
figure(4);

基于MATLAB的IIR滤波器语音信号去噪

对于数字高通、带通滤波器的设计，通用方法为双线性变换法。可以借助于模拟滤波器的频率转换设计一个所需类型的过渡模拟滤波器，再经过双线性变换将其转换策划那个所需的数字滤波器。具体设计步骤如下：
(1) 确定所需类型数字滤波器的技术指标。
(2) 将所需类型数字滤波器的边界频率转换成相应的模拟滤波器的边界频率，转换公式为Ω=2/T tan(0.5ω)
(3) 将相应类型的模拟滤波器技术指标转换成模拟低通滤波器技术指标。
(4) 设计模拟低通滤波器。
(5) 通过频率变换将模拟低通转换成相应类型的过渡模拟滤波器。
(6) 采用双线性变换法将相应类型的过渡模拟滤波器转换成所需类型的数字滤波器。
我们知道，脉冲响应不变法的主要缺点是会产生频谱混叠现象，使数字滤波器的频响偏离模拟滤波器的频响特性。为了克服之一缺点，可以采用双线性变换法。
一、滤波器介绍及基本原理
1.
1、学会MATLAB的使用，掌握MATLAB的程序设计方法；
2、掌握windows环境下语音信号采集方法；
3、掌握数字信号处理的基本概念、基本理论和方法；
4、掌握MATLAB设计FIR数字滤波器的方法；
5、学会用MATLAB对信号进行分析和处理。
1.2
课程设计的主要设计平台式MATLAB 7.0。如下图1-1所示：MATLAB的名称源自Matrix Laboratory，它是美国MathWorks公司生产的一个为科学和工程计算专门设计的交互式大型软件，是一个可以完成各种精确计算和数据处理的、可视化的、强大的计算工具。它集图示和精确计算于一身，在应用数学、物理、化工、机电工程、医药、金融和其他需要进行复杂数值计算的领域得到广泛应用。它不仅是一个在各类工程设计中便于使用的计算工具，而且也是一个在数学、数值分析和工程计算等课程教学中的优秀的教学工具，在世界各地的高等院校中十分流行，在各类工业应用中更有不俗的表现。MATLAB可以在几乎所有的PC机和大型计算机上运行，适用于Windows、UNIX等各种系统平台。

【精品】基于Matlab的语音滤波处理

【精品】基于Matlab的语音滤波处理一、前言在语音信号的处理中，滤波处理是一个非常重要的环节。

语音信号在传输过程中，常常会受到各种各样的干扰，如噪声干扰、语音失真等，这些干扰会严重影响到语音信号的质量和可靠性。

因此，在语音信号的处理中，采取适当的滤波处理，能够有效地提高语音信号的质量和可靠性。

本文主要介绍了基于Matlab的语音滤波处理，在Matlab中采用了多种常用的滤波算法，并给出了相关的实验结果。

二、基本概念1. 信号的概念信号是一种表达信息的方式，包括语音信号、图像信号等。

在数字信号处理中，常把信号表示为序列，即时间序列或空间序列。

滤波是一种对信号进行处理的方法，主要是为了消除信号中的噪声和干扰，并且可以突出信号中某些频率成分。

滤波可以分为低通滤波、高通滤波、带通滤波和带阻滤波等。

三、常用的滤波算法1. IIR滤波器IIR滤波器是指具有无限冲激响应的滤波器。

在数字信号处理中，IIR滤波器的数字实现主要采用了差分方程的形式，其中，a和b是滤波器的参数。

在Matlab中使用IIR滤波器进行语音信号滤波的代码如下：% 定义一个IIR滤波器[b, a] = butter(6, 1000/8000, 'low');% 对语音信号进行滤波处理s_out = filter(b, a, s_in);3. 中值滤波中值滤波是一种基于排序的滤波方法，主要通过对信号进行排序，然后选取中间值作为结果。

中值滤波对于消除脉冲噪声等干扰有很好的效果。

% 对语音信号进行中值滤波处理s_out = medfilt1(s_in, 5);四、实验结果下面通过实验来验证所述的滤波算法的效果。

实验中选取了一个3秒钟的女性英语读数字的录音，采样率为8kHz，位深为16bit。

对所采集的语音信号进行了多种滤波处理，然后通过听音比较的方法，判断不同滤波算法的效果。

下图是经过IIR低通滤波器处理后的音频波形图：经过听音比较，可以发现经过IIR滤波后的语音信号在音质方面有所提升，噪声和杂音等干扰被有效消除，使得语音信号更加清晰。
