2024年浅谈差动变压器式传感器及其应用差动变压器式传感器，又称差动电感式传感器，是一种广泛应用于非电量电测技术中的重要元件。
其基于电磁感应原理，将非电量的位移、振动等物理量转换成电信号输出，具有测量精度高、响应速度快、稳定性好等优点。
本文将对差动变压器式传感器的基本原理、结构特点、应用领域、信号处理与电路设计、性能指标与评估方法、应用案例分析以及技术发展趋势与挑战进行详细的探讨。
1. 差动变压器式传感器概述差动变压器式传感器主要由原边线圈、副边线圈和铁芯组成。
当铁芯发生位移时，会改变原边线圈与副边线圈之间的互感量，进而产生差动电势。
这种电势的大小与铁芯的位移量成正比，因此可以通过测量电势来推算出铁芯的位移量。
差动变压器式传感器通常用于测量微小的位移和振动，具有灵敏度高、线性度好等特点。

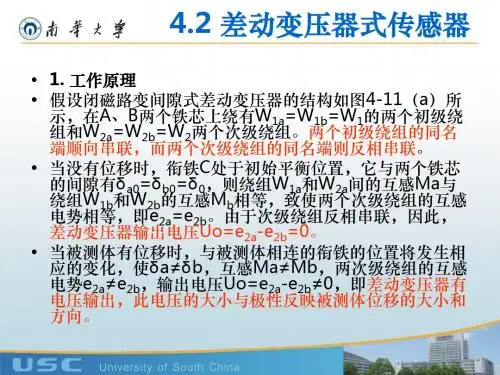

2. 工作原理与结构特点差动变压器式传感器的工作原理基于法拉第电磁感应定律。
当原边线圈通电时，会产生磁场，铁芯在磁场中受到力的作用发生位移，进而改变副边线圈的磁通量，产生感应电势。
由于差动结构的设计，使得传感器对铁芯的位移量具有较高的灵敏度。
此外，差动变压器式传感器还具有结构简单、制造方便、可靠性高等特点。
3. 差动变压器式传感器应用差动变压器式传感器在工业生产、科学实验和日常生活中具有广泛的应用。
例如，在机械工程中，可以用于测量机床的振动、轴承的位移等；在航空航天领域，可用于监测飞行器的姿态变化和结构变形；在医疗设备中，可用于测量人体的生理参数，如心跳、呼吸等。
4. 信号处理与电路设计差动变压器式传感器输出的信号通常为微弱的模拟信号，需要经过信号处理与电路设计才能转换成可供后续处理的数字信号。
常见的信号处理方法包括滤波、放大、模数转换等。
在电路设计中，需要考虑到信号的噪声抑制、线性度提高以及抗干扰能力等因素。
5. 性能指标与评估方法评估差动变压器式传感器的性能通常需要考虑以下几个指标：灵敏度、线性度、稳定性、重复性等。
lvdt位移传感器是目前位移测量当中广泛应用的传感器之一,在很多应用领域占有重要地位。
lvdt位移传感器工作原理LVDT(差动变压器位移传感器为电磁感应原理,与传统的电力变压器不同,LVDT是一种开磁路弱磁耦合的测量元件。
LVDT的结构由铁心、衔铁、初级线圈、次级线圈组成,初级线圈、次级线圈分布在线圈骨架上,线圈内部有一个可自由移动的杆状衔铁。
用不同线径的漆包线,在骨架上绕制一组初级线圈,两组次级线圈,其工作方式依赖于在线圈骨架内磁芯的移动,当初级线圈供给一定频率的交变电压时,铁芯在线圈内移动就改变了空间的磁场分布,从而改变了初、次级线圈之间的互感量,次级线圈就产生感应电动势,随着铁心的位置不同,互感量也不同,次级产生的感应电动势也不同,这样就将铁芯的位移量变成了电压信号输出。
lvdt位移传感器主要特点:1、使用寿命长:由于铁芯和线圈内壁存在间隙,铁芯在运动的时候与线圈不接触,无摩擦损耗;同时采用优良的生产工艺把骨架和所绕漆包线两者固化为一整体,不会产生断线,开裂等故障,加上其它的优化设计,因此传感器的使用寿命理论上可以是无限的,据国外某机构测试此类传感器的MTBF可达到30万小时,在实际的正常使用中可达到数十年,其最终故障往往是人为造成或变送器电路元器件的寿命决定的。
2、多样的环境适应性:LVDT是少数几种可以应用在多种恶劣环境下的位移传感器,通过特殊方式进行密封处理的传感器可以防潮、防盐雾,可以放置于承压的液体中、气体密闭容器中,甚至于某些腐蚀性环境中,对核辐射电磁辐射干扰不敏感,能抗振动,具有较宽的工作温度范围-25℃~85℃和满足国军标—55℃~125℃工作温度。
机电分体的位移传感器单独使用可以在200℃下工作。
3、响应速度快:基于非接触测量的实现,对于某些快速运动物体的冲击振动测量,此类传感器可以提供很宽的频率响应。
4、高线性度:通过不断研发的线圈绕制方法,LVDT位移传感器的线性度有了显著的提高。
