03第三章砌筑工程演示稿

留直槎时应设拉结筋（每500高一道，每道
至少 2 根、每 1 2 0 墙厚一根，直径 ф6，端部
90°弯钩，每端压入≮500 ,6、7度设防地区 ≮1000）
砖砌体留斜槎
砖砌体留直槎
砌砖录像
二、中小型砌块墙施工
（一）砌筑要求
1、砌前先绘制排列图：尽量用主规格砌块 2、错缝搭砌：搭接长度≮1/3块高，且中型砌块≮150mm、
（二）基本要求：
1、要有足够的面积（堆放材料、施工人员操作、材料运输等，宽1.5～2m)。
2、有足够的强度、刚度和稳定性（材料合格；构造符合规定，连接牢固，架高H>18m需有计算设计；与建筑物连接；外侧应设安全网；用前、用中检查；控制使用荷载：均布荷载≯2.7kN/m2，集中荷载≯1.50 kN）。
（a）第一皮砌块排列平面图
（b）A轴砌块排列
立面图
（c）1轴砌块排列
立面图
空心砌块墙转角砌法
拉结钢筋或网片设置
（搭接不足90mm)
T字接头处砌法
（无芯柱）
T字接头处砌法
（有芯柱）
空心砌块墙斜槎
空心砌块墙直槎
（阴阳槎）
空心砌块墙芯柱构造
φ4钢筋网沿墙高@600
φ4钢筋网沿墙高@600

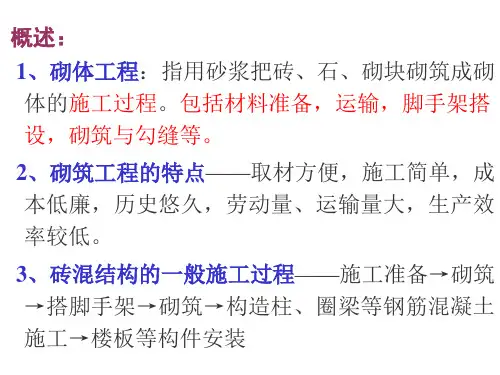

概述： 1、砌体工程：指用砂浆把砖、石、砌块砌筑成砌体的施工过程。包括材料准备，运输，脚手ቤተ መጻሕፍቲ ባይዱ搭设，砌筑与勾缝等。
2、砌筑工程的特点——取材方便，施工简单，成本低廉，历史悠久，劳动量、运输量大，生产效率较低。
3、砖混结构的一般施工过程——施工准备→砌筑 →搭脚手架→砌筑→构造柱、圈梁等钢筋混凝土施工→楼板等构件安装
配比严格（申请、试配、公布配比、调整、称量），

第三讲砌筑工程.ppt

▪ 烟囱、水塔、涵洞的毛石基础，定额中也设有专用子目。
第二节墙体工程
▪ 实心砖墙 ▪ 空斗墙 ▪ 空花墙 ▪ 多孔砖墙 ▪ 空心砖墙 ▪ 一砖半填充墙
▪ 砌块墙 ▪ 砖砌围墙 ▪ 贴砖墙 ▪ 实心砖柱 ▪ 石砌体
一、概述
砌体主要由块材和砂浆组成块材分为砖、石及砌块三大类砌筑用砖又分为实心砖和空心砖
砖基础
钢筋混凝土基础
砖基础
灰土垫层
混凝土垫层
（二）基础垫层工程量计算
规则：
▪ 基础垫层工程量，按实铺体积以“m3”计算。 ▪ 带型基础垫层工程量=垫层长度×垫层断面面积 ▪ 满堂基础垫层工程量=垫层的实铺面积×垫层厚度
带型基础垫层长度的取定:外墙基础下垫层长度取外墙中心线(偏轴线时，应把轴线移至中心线位置)长度；内墙基础下垫层长度取内墙基础垫层的净长线长度。凸出部分的体积，并入垫层工程量内计算。 ▪ 注意：如果基础下垫层的底标高不在同一标高处，会出现垫层搭接的情况。如遇到这类情况，应将由于搭接增加的工程量并入垫层工程量内计算。
（1）注意事项企业定额一般根据墙面装饰和墙厚分别设置了混水墙、
单面清水墙的墙厚为1/2砖、3/4砖、一砖、一砖以上的企业定额子目。其工作内容为：调运砂浆、运砌砖，安放木砖、铁件。
企业定额子目中，已综合考虑了腰线、窗台线、挑檐等部分艺术形式砌体及构造柱马牙槎、先立门窗框等增加用工因素，使用时不作调整。
▪ 砖基础与墙(柱)身使用同一种材料时，以设计室内地面为界(有地下室者，以地下室室内设计地面为界)，以下为基础，以上为墙(柱)身。
▪ 砖基础与墙(柱)身使用不同材料时，位于设计室内地面(或地下室室内地面)±300mm以内时，以不同材料为分界线；超过±300mm时，以设计室内地面(或地下室室内地面)为分界线。

第三章砌筑工程PPT课件

1）投料顺序：先干拌后加水。 2）搅拌时间：水泥砂浆和水泥混合砂浆不得少于2min；水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；掺用有机塑化剂的砂浆，应为3～5min。
1
.
4、砂浆的使用
1)砂浆应随拌随用。 2)水泥砂浆和水泥混合砂浆应分别在拌成后3h和4h内使用完毕； 3)当施工期间最高气温≥30℃时，必须分别在拌成后2h和3h内使用完
毕； 4)砂浆的和易性：保水性和流动性（稠度）应满足下表规定。（稠度是表示砂浆的稀稠程度。砂浆中加水太多就变稀，砂浆太稀抹
涂时砂浆易流淌；砂浆中加水过少就变稠，砂浆太稠抹涂时砂浆不易抹平。稠度可通过实验获得）

.
砌筑砂浆的稠度
序号
砌体类别
1
烧结普通砖砌体
2
烧结多孔砖、空心砖砌体
3
轻骨料混凝土小型空心砌块砌体
2）加气混凝土砌块 3）粉煤灰砌块 4）中型空心砌块
1
.
空心砌块
1
.
四、砌筑砂浆
砌筑砂浆分为三类：水泥砂浆、混合砂浆和石灰砂浆。
1、水泥砂浆通常仅在要求高强度砂浆与砌体处于潮湿环境下时使
用。 2、混合砂浆
一般砌体中最常使用的砂浆类型。 3、非水泥砂浆（石灰砂浆、粘土砂浆等）
通常仅用于强度要求不高的砌体，譬如临时设施、简易建筑等。
缺点：操作劳动强度大、生产效率低、施工进度慢；粘
土砖墙体自重大，且消耗土地资源。
1
.
3-1 砌体材料
1
.
一、砌筑用砖
1、砌筑用砖的种类
按孔洞率分：
➢ 普通砖：
没有孔洞或孔洞率≤15％。
➢ 多孔砖：
15％ ≤孔洞率≤35％

第3章--砌筑工程PPT课件

图3-3. 龙门板
11
3.摆砖样
按选定的组砌方法，在墙基顶面放线位置试摆砖样（生摆，即不铺灰），尽量使门窗垛符合砖的模数，偏差小时可通过竖缝调整，以减小斩砖数量，并保证砖及砖缝排列整齐、均匀，以提高砌砖效率。摆砖样在清水墙砌筑中尤为重要。整砖数量计算原理如图3-4所示。
（a）
.
12
（b）图3-4 整砖数量计算（a）墙面排砖计算；（b）洞口排砖计算
图3-7 砌体受力情况（a）砌体不横平；（b）拱结构
.
19
2.砂浆饱满、灰缝均匀
对砌砖工程，上面砌体的重量主要通过砌体之间的水平灰缝传递到下面，水平灰缝不饱满或厚薄不均会使砖块不能均匀传力，而产生弯曲、剪切破坏作用，会造成砖块折断。为此，规定实心砖砌体水平灰缝的砂浆饱满度不得低于80％。竖向灰缝的饱满程度，影响砌体抗透风和抗渗水的性能。水平缝厚度和竖缝宽度规定为10mm±2mm，过厚的水平灰缝容易使砖块浮滑，墙身侧倾，过薄的水平灰缝会影响砌体之间的粘结能力。
2.砂浆的和易性能
砂浆的和易性是指砂浆在搅拌、运输、摊铺时易于
流动并不易失水的性质。和易性包括流动性和保水性。
在拌制砂浆时，有时为了提高砂浆的流动性、保水性，常加入一定的掺合料(石灰膏、粉煤灰、石膏等) 和外加剂。加入的外加剂，不仅可以改善砂浆的流
动性、保水性，而且有些外加剂能提高硬化后砂浆的粘结力和强度，改善砂浆的抗渗性和干缩等。
（a）斜槎砌图筑.3-9；接（槎b）直槎砌筑
22
5.临时施工洞口留置
在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。临时施工洞口应做好补砌。
不得在下列墙体或部位设置脚手眼：

砌筑工程ppt课件

24
冻结法施工的注意点：对承受侧压力的砌体、空斗墙、解冻时可能受振动影响的砌体、解冻期不允许发生沉降的砌体，砼小型空心砌块不得采用冻结法。冻结法每日的砌筑高度及临时间断处的高度差，均不得大于1.2m。
25
第三节砌筑脚手架
脚手架是土木工程施工必须使用的重要设施，是为了保证高空作业安全，顺利进行施工而搭设的工作平台或作业通道。在结构施工，装饰施工和设备管道的安装施工中，都需要按照要的性能要求：提升高度、供应面、供应能力三个方面。垂直运输设施的设置： ⑴安装位置 ⑵卷扬机位置 ⑶揽风绳设置
10
第二节砌筑施工工艺及冬期施工要求
一、砖砌体施工砖砌体施工一般包括：抄平、放线、摆砖样、
立皮数杆、挂准线、铺灰、砌砖等工序。清水墙还需进行勾缝。
11
1、抄平砌砖前，先在基础面或楼面上按标准的水准点定出各层标高，并用水泥砂浆或细石砼找平。
4
3、砌筑用砌块砌块规格具有多样性，一般为泡沫或空心砌块，减轻自身重量。一般材料有普通砼，轻骨料砼，粉煤灰等。 4、砂浆砌筑砂浆有水泥砂浆、石灰砂浆、混合砂浆。
5
基础砌筑一般只用水泥砂浆。石灰材料要求：生石灰熟化为石灰膏，经过滤，熟化时间不少于7d，磨细生石灰粉的熟化时间不小于 2d。严禁使用脱水硬化的石灰膏。砂浆的拌制一般采用砂浆搅拌机，拌合均匀，砂浆随拌随用，常温下，水泥砂浆和混合砂浆在搅拌后必须分别在3h和4h内使用完毕。如气温在30℃以上，在2h和3h内用完。
21
5、设置构造柱的多层砖房应分层按以下顺序进行施工：
绑扎构造柱钢筋砌砖墙
支设构造柱模板浇筑
构造柱混凝土
22
五、冬期施工要求 1、冬期施工条件：当室外平均气温连续5天稳定低于5℃时，砌体工程应采取冬期施工措施。 2、冬期施工的原理砌体早期受冻，砂浆水化作用停止，体积增大约 8%，使砂浆的水泥石结构遭到破坏，砂浆失去粘结能力，砌体遭受冻胀破坏。解冻后，砂浆的强度虽可继续增长，但其强度有很大降低，且砂浆的压缩变形大，砌体沉降量大和稳定性差。

建筑施工(砌体工程)PPT课件

2011.9
1
江西理工大学软件学院
4、组砌方式条面：长度一面顺砖：条面朝向操作者
丁面：短的一面丁砖：丁面朝向操作者
2011.9
1
江西理工大学软件学院
2011.9
1
江西理工大学软件学院
二、砖基础的砌筑工艺
学习重点：
1、砖砌体对砌筑材料的要求、组砌工艺、质量要求以及质量通病的防治措施；
2、钢管扣件式脚手架的构造、安装、拆除及安全技术。
2011.9
1
江西理工大学软件学院
章节内容
砌筑工程垂直运输
砌体工程
砌筑用脚手架砌体工程冬期施工
2011.9
1
砌体材料砖砌体施工
中小型砌块施工
江西理工大学软件学院
砌体工程: 用砂浆将砖、石及各种类型砌块胶结成整体。
土砌块砌体
石砌体
1
60-80 60-90
50-70 30-50
江西理工大学软件学院
3-2 砖砌体施工
2011.9
1
江西理工大学软件学院
一、砌砖前的准备
1、砖的准备：砖的品种、强度、规格验收
目的？
提2、前砂1-浆2d准浇备水：湿润含水量=（10-15）% 配合比由设计要求试验确定；
宜3、机机械具搅准拌备，：水泥应分批对其强度、安定性复检。垂直机械：井架、龙门架、塔式起重机水平机械：塔式起重机、手推车或机动翻斗车
外2）观要烧求结：多尺孔寸砖准确、无裂纹、掉角、缺棱和翘曲等现象。
规格：240mm×115mm×90mm（P型）
190mm×190mm×90mm（M型）
按抗压强度：MU10、 MU15、 MU20、 MU25、 MU30五个等级。

建筑施工技术之砌筑工程(ppt 261页)

2020/10/25
20
第二节毛石砌体施工
表三：石砌体的轴线位置及垂直度允许偏差
2020/10/25
21
第二节毛石砌体施工
（一）一般项目
1、石砌体的一般尺寸Байду номын сангаас许偏差应符合表四的规定。
外墙，按楼层（4m高以内)每20m抽查1处，每处3延长米，但不应少于3 处；内墙，按有代表性的自然间抽查 10％，但不应少于3间，每间不应少
时间应符合下列规定：（1)水泥砂浆和水泥混合砂浆不得少于2min；（2)水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于
3min；（3)掺用有机塑化剂的砂浆，应为3--5min。 10、砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分
别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。注：对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。
6、施工中当采用水泥砂浆代替水泥混合砂浆时，应重新确定砂浆强度等级。
7、凡在砂浆中掺人有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。
2020/10/25
7
第一节砌筑砂浆
8、砂浆现场拌制时，各组分材料应采用重量计量。 9、砌筑砂浆应采用机械搅拌，自投料完算起，搅拌
2020/10/25
30
一、材料质量要求
在砌筑时有时要砍砖，按尺寸不同分为“七分头”(也称七分找)，‘半砖’，‘二寸条；和 ‘二寸头”(也称二分找)，见图1。
2020/10/25
17
第二节毛石砌体施工
9、挡土墙的泄水孔当设计无规定时，施工应符合下列规定：
(1)泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；

第三章砌筑工程PPT课件

第36页/共37页
感谢您的观看！
第37页/共37页
• 2. 放线: 建筑物底层墙身可按龙门板上轴线定位钉为准拉麻线，沿麻线挂下线锤，将墙身中心轴线放到基础面上，并据此墙身中心轴线为准弹出纵横墙身边线，并定出门洞口位置。为保证各楼层墙身轴线的重合，并与基础定位轴线一致，可利用预告引测在外墙面上的墙身中心轴线，借助于经纬仪把墙身中心轴线引测到楼层上去；或用线锤挂，对准外墙面上的墙身中心轴线，从而向上引测。轴线的引测是放线的关键，必须按图纸要求尺寸用钢皮尺进行校核。然后，按楼层墙身中心线，弹出各墙边线，划出门窗洞口位置。
第35页/共37页
• 普通砖在正温度条件下砌筑应适当浇水润湿，在负温度条件下砌筑时，如浇水有困难则须适当加大砂浆的稠度，且不得使用无水泥配制砂浆。砖基础的施工和回填土前，均应防止地基遭受冻结。砖石工程的冬期施工应以采用掺盐砂浆法为主。对保温、绝缘、装饰等方面有特殊要求的工程，可采用冻结法或其他施工方法。冬期施工中，每日砌筑后应在砌体表面覆盖保温材料
3砖混结构的一般施工过程施工准备砌筑搭脚手架砌筑构造柱圈梁等钢筋混凝土施工楼板等构件安装砌筑砂浆有水泥砂浆石灰砂浆和混合砂浆砌筑工程的特点取材方便施工简单成本低廉历叱悠久劳动量运输量大生产效率低浪费土砖混结构的一般施工过程施工准备砌筑搭脚手架砌筑构造柱圈梁等钢筋混凝土施工楼板等构件安装水泥矿渣转免烧砖水泥陶粒空心砌块p型多孔砌筑的砖墙321砌筑施工放线
手架→砌筑→构造柱、圈梁等钢筋混凝土施工→楼板
等构件安装
第3页/共37页
水泥矿渣转
免烧砖
水泥陶粒空心砌块
P型多孔砌筑的砖墙
第4页/共37页
要求
• 1、砖砌筑前要浇水湿润增加粘结力 • 2、潮湿环境和强度高的砌体用水泥砂浆和混合砂浆 • 3.基础用水泥砂浆 • 4、砂用中砂，含泥M＞5，不超过5﹪；M<5，不超过10﹪ • 5、使用时间不超过3-4h

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（二）基本要求：
1、要有足够的面积（堆放材料、施工人员操作、材料运输等，宽1.5～2m)。
2、有足够的强度、刚度和稳定性（材料合格；构造符合规定，连接牢固，架高H>18m需有计算设计；与建筑物连接；外侧应设安全网；用前、用中检查；控制使用荷载：均布荷载≯2.7kN/m2，集中荷载≯1.50 kN）。
2
0
2
0
0
3
第
三
章
砌
筑
工
程
演
2.石材：（MU15、20、30～100九级）
①料石——经加工，外观规矩，尺寸均≥200mm； ②毛石——未经加工，厚≮150mm，体积≮0.01m3。
3.砌块： ①小型砌块：（高180～350）
规格:主390×190×190，辅助－－长290、190、90；强度等级：MU15，10，7.5，5，3.5 种类：普通混凝土空心砌块（炎热干燥时，提前喷水湿润）轻骨料混凝土空心砌块（提前2d浇水，含水量5～8%）加气混凝土砌块（砌时向砌筑面适量浇水）
１、抄平：在防潮层或楼面上用水泥砂浆或C10细
石混凝土按标高垫平。
２、放线：按龙门板、外引桩或墙上标志，在基
础或砌体表面弹墙轴线、边线、门窗洞口线。
3、立皮数杆：
皮数杆——画有洞口标高、砖行、灰缝厚、插铁埋件、过梁、楼板位置的木杆。
立法：
先抄平再竖立；牢固立
于外墙转角处及内外墙
交界处；间隔10～12m
3.砂浆饱满度，垂直、水平灰缝均≮ 80％； 4.梁板下斜砌小砖顶牢（墙体沉实7d后）； 5.洞口边或阳角处设置构造柱。
四、石砌体施工
石砌体常用于：基础、墙体、挡墙、桥涵等砌体工程
一般浆砌石施工（毛石砌体）
；
挂线
4、盘角，挂线，砌筑：
（先砌墙角，以便挂线，砌墙身）
（1）盘角：摆砖样，砌墙角
高度≯5皮，留踏步槎，依据皮数杆，吊垂线垂直。
（2）挂线：挂准线（控制墙面平整垂直）
12、24墙单面挂线，厚墙双面挂线；墙体较长，中间设支线点。
（3）砖墙砌筑要点：
①清水墙面要选砖（边角整齐、颜色均匀、规格一致）；
三、垂直运输设施
1.人力运输：单层——附脚手架的倒料平台；多层——上料斜道（马道）。
2.井架、门架升降机：高度一般≯30m
(1) 井架：
构造（图示为钢管扣件式，多用型钢定型产品）由天轮梁、滑轮、导轨、吊盘、缆风绳等组成。起吊能力，一般为 1吨。
(2) 门架：构造：格构式立柱、
②中型砌块：（高360～900）
混凝土空心砌块，粉煤灰硅酸盐砌块（MU100、150）
二、搭设砌筑用脚手架
脚手架步距：为砖工砌筑搭设脚手架的层高。可砌高度：不搭脚手架砖工可砌筑的高度。（
1.2~1.4m) （一）类型：
按搭设位置——外脚手、里脚手；按用途——结构用、装修用、支撑用；按材料——木、竹、金属；按构造形式——常用的有外脚手架（有单排与双排之分）、里脚手架、吊式脚手架、悬挑脚手架等。
留直槎时应设拉结筋（每500高一道，每道
至少 2 根、每 1 2 0 墙厚一根，直径 ф6，端部
90°弯钩，每端压入≮500 ,6、7度设防地区 ≮1000）
砖砌体留斜槎
砖砌体留直槎
砌砖录像
二、中小型砌块墙施工
（一）砌筑要求
1、砌前先绘制排列图：尽量用主规格砌块 2、错缝搭砌：搭接长度≮1/3块高，且中型砌块≮150mm
、小型≮90mm ；不足者设网片筋。 3、灰缝厚度：水平灰缝厚8～20mm，加筋时20～25mm。
立缝宽15～20mm。（小砌块灰缝全同砖砌体） 4、空心砌块应扣砌，对孔错缝，壁肋劈裂者不得使用 5、补缝要求：缝宽＞30mm填C20豆石混凝土；
＞150mm镶砖。 6、砂浆饱满度：水平缝≮ 90％；竖缝≮ 80％。 7、浇灌芯柱：砌筑砂浆强度> 1MPa后。
缆风绳、天轮梁、导轨、吊盘、卷扬机、
吊索、
缆风绳等
性能：
吊重一般为1吨；
（3）施工电梯：
H可高达150m 主要用于高层
（４）塔吊：
轻型轨道式，
QT1—2型(住宅) ，QT40型(住宅、办公、教学楼等用)。
第二节砌筑施工
一、砖砌体施工（一）砖墙砌筑工艺
工艺过程：抄平、放线、立皮数杆、盘角、挂线、砌筑、勾缝
芯柱 ≮φ12钢筋 C15混凝土
（二）砌筑施工
1、中型砌块机械吊装：常用台灵吊 2、铺灰砌法砌筑：
工艺顺序：铺灰（长≯3～5m）→砌块就位→校正
→灌缝、镶砖。
通砖或多孔砖，高度不低于200mm ；
２.拉结筋与柱连接，每1.2～1.5m高设≮60厚现浇钢筋混凝土带；
3、搭拆简便，能多次周转使用。
扣件式钢管脚手架组成
扣件式钢管脚手架立面图
双排架
单排架
扣件式钢管脚手架剖面图
回转扣件
直角扣件
对接扣件
扣件形式
架子钢管底座
碗扣式钢管脚手架节点
剪刀撑布置形式
连墙杆布置示意图（间距4～6m）
门形脚手架构造
钢管支撑挑脚手架构造及搭设顺序
吊篮
构造图（吊脚手架）
水平缝≮80%，竖缝≮60%；
检查——百网格，三块砖平均值；
3、组砌得当；
应上下错缝，不得出现通缝，实心墙可采用一顺一丁、三顺一丁、梅花丁的砌筑形式，砌筑方法一般采用“三一”砌法。
4、接槎可靠；
转角处及交接处应同时砌筑，不能同时砌筑时应砌成斜槎，留斜槎有困难时可留直槎（除转角处）。留斜槎：长度≮2/3高度，抗震者加拉结筋；留直槎：（非抗震，或6、7度设防地区）
②采用“ 三一”砌法； ③构造柱旁“ 五退五进”留马牙槎；
5、安过梁及梁垫：按标高座浆安装；规
格及放置位置要正确。
6、勾缝：1：1.5水泥砂浆，4～5mm厚。
（二）砌筑质量要求
1、横平竖直；
水平灰缝应平直、竖向灰缝应垂直对齐，不得游丁走缝（隔皮砖的垂直灰缝不在一垂直线上)
2、砂浆饱满；
灰缝厚度控制在8～12mm以内，饱满度要求——
（a）第一皮砌块排列平面图
（b）A轴砌块排列
立面图
（c）1轴砌块排列
立面图
空心砌块墙转角砌法
拉结钢筋或网片设置
（搭接不足90mm)
T字接头处砌法
（无芯柱）
T字接头处砌法
（有芯柱）
空心砌块墙斜槎
空心砌块墙直槎
（阴阳槎）
空心砌块墙芯柱构造
φ4钢筋网沿墙高600
φ4钢筋网沿墙高600

03第三章砌筑工程演示稿
