最新534-第三章 砌筑工程

  • 格式：ppt
  • 大小：1.07 MB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

(完整版)第3章砌筑工程习题参考答案

(完整版)第3章砌筑工程习题参考答案

第3章砌筑工程习题参考答案一、单项选择题：1、为保证毛石砌体的稳定性，毛石砌体每天的砌筑高度不宜超过__d_。

A、2mB、1.8mC、1.5mD、1.2m2、砖墙留斜搓时，其留搓长度应不小于留搓高度的_c_。

A、1/2B、1/3C、2/3D、3/53、下列不属于砌砖施工过程的是a。

A、芯柱浇筑B、材料运输C、脚手架搭设D、砖墙砌筑4、烧结普通砖砌体的砂浆稠度应是a。

A、70一90mm B.80－100mm C、50－60mm D、60一70 mm5、砌筑用砂浆中的砂应采用c。

A、粗砂B、细砂C、中砂D、特细砂6、捡查灰缝砂浆是否饱满的工具是b。

A、锲形塞尺B、方格网C、靠尺D、托线板7、砖砌体水平缝的砂浆饱满度应不低于b。

A、50%B、80%C、40%D、60%8、检查墙面垂直度的工具是c。

A、钢尺B、水准仪C、托线板D、锲形塞尺9.采用一顺一丁法砌筑砖墙时，上下皮砖间竖缝应相互错开 a 砖长。

A、1/4B、1/2C、1/3D、1/510.砂浆应随拌随用，当施工气温超过30度时，混合砂浆应在 c 内使用完毕。

A、1hB、2hC、3hD、4h11. 砖墙砌体砌筑时，砖应提前1～2天浇水湿润，烧结普通砖、多孔砖以及填充墙砌筑用的空心砖的含水率宜为 b 。

A、5％～10％B、10％～15％C、5％～15％D、8％～12％12.常温条件下，小砌块每日的砌筑高度，对承重墙体宜在 d 或一步脚手架高度内。

A、1.8mB、1.0mC、1.2mD、1.5m二、多项选择题：1、砖墙每日砌筑高度不应超过A D 。

A、1.5mB、2.lｍC、1.2ｍD、l.8ｍ2、砖基础大放脚的组砌形式是A B。

A、三顺一丁B、一顺一丁C、梅花丁D、两平一侧3、下列不属于砌砖施工过程的是A C 。

A、芯柱浇筑B、材料运输C、脚手架搭设D、砖墙砌筑4、实心砖墙和烧结普通砖平拱式过梁的砌筑砂浆稠度应是A C D 。

A、70－80mm B.70－100mm C、50－60mm D、60－70 mm5、砌筑用砂浆中的砂应采用A C 。

第三章 砌筑工程

第三章 砌筑工程

第三章 砌筑工程
A. 斜槎
砖砌体的转角处和交 接处应同时砌筑，严禁 无可靠措施的内外墙分 砌施工。对不能同时砌 筑而又必须留置的临时 间断处应砌成斜槎，斜 槎水平投影不应小于高 度的2/3. （如右图所示）
斜槎砌筑——接槎
第三章 砌筑工程
§3.2 砌筑施工工艺
B. 直槎
非抗震设防及抗震设 防烈度为6度、7度地区的 临时间断处，当不能留斜 槎时，除转角处外，可留 直槎，但直槎必须做成凸 槎。 接槎— 直槎砌筑
2） 混凝土构造柱
⑴ 为提高多层建筑砌体结 构的抗震性能，规范要求应在房 屋的砌体内适宜部位设置钢筋混 凝土柱并与圈梁连接，共同加强 建筑物的稳定性。这种钢筋混凝 土柱通常就被称为构造柱。 构造柱的作用：减少和控制墙体 的裂缝产生，增强砌体的强度及
抗震性能。
第三章 砌筑工程
⑵ 砖墙与构造柱的连接处应砌成马牙槎，每一个马牙 槎 的高度不宜超过300mm，并沿墙高每隔500mm设置2φ6 拉结钢筋，拉结钢筋每边伸入墙内不宜小于600mm。
西安大雁塔
米兰大教堂
第三章 砌筑工程
1
2
砌筑材料 砌筑施工工艺 砌体的冬期施工
3
第三章 砌筑工程
1. 砌筑工程概念 砌筑工程是指普遍粘土砖、硅酸盐类砖、石块和 各种砌块的施工 2. 砌筑工程特点 1）优点：取材方便，施工简单，成本低廉 2）缺点： 以手工操作为主，劳动强度大，生产效率低 3）发展方向： 使用新型的墙体材料取代烧结砖
石砌 挡土墙
乱毛石 是
形状不规 则的石块
平毛石 是形状
虽不规则，但有 两个平面大致平 行的石块。
乱毛石挡土墙
平毛石挡土墙
粗料石堆场
粗料石桥梁

第3砌筑工程

第3砌筑工程

④地下混凝土及混凝土构件的砖模、舞台地龙
墙套用砖基础定额。
第二节 定额计价
（2）工程量计算 ①带形基础（砖基础）
第3砌筑工程
计量单位：m3 V=断面积*长度- V应扣+ V搭接
第二节 定额计价
其中断面积=（基础高度+大放脚折加高度）*墙厚 例：标准砖基础
第32砌4筑0工程
62.5 126
H折加= （ 0.126*0.0625+2*0.0625*0.126+3*0.0625*0.126）*2
第二节 定额计价
②砌筑基础防潮防水 第3砌筑工程 S砖基防潮层=墙厚*长度
计量单位：m2 长度----外墙按外墙中心线；内墙按内墙净长线；附
墙垛凸出部分按附墙垛折加线 S砖基立面防潮=实际展开面积
第二节 定额计价
例：某工程基础如下图所示，试计算 （1）M10水泥砂浆砌筑烧结普通砖基础工程量 （2）1：2水泥砂浆防第潮3砌筑层工程直接工程费
外墙按中心线 内墙按基底净长线计算 附墙垛凸出部分按砖垛折加长度 柱网结构均按基底净长线
第3砌筑工程
L
b
砖垛折加长度L：
a*b L= ——c——
第二节 定额计价
c a
（2）工程量计算
第二节 定额计价
②独立（杯形）基第3础砌筑工下程 垫层： V垫层=底面积*垫层厚度
③满堂基础（地下室底板）下垫层： V垫层=底面积*垫层厚度
第3砌筑工程
•清水墙：砌筑后不抹灰， 不贴面，以表现砌体本 身之感的墙体。粘土砖 清水墙要求砌筑平整， 灰缝平、直、匀，向外 部分光洁，对砖的标号 要求较高，并要求勾缝。
④按装修方法：清水墙和混水墙。
第3砌筑工程

第三章砌筑工程PPT课件

第三章砌筑工程PPT课件
1）投料顺序：先干拌后加水。 2）搅拌时间： 水泥砂浆和水泥混合砂浆不得少于2min； 水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min； 掺用有机塑化剂的砂浆，应为3～5min。
1
.
4、砂浆的使用
1)砂浆应随拌随用。 2)水泥砂浆和水泥混合砂浆应分别在拌成后3h和4h内使用完毕； 3)当施工期间最高气温≥30℃时，必须分别在拌成后2h和3h内使用完
毕； 4)砂浆的和易性：保水性和流动性（稠度）应满足下表规定。 （稠度是表示砂浆的稀稠程度。砂浆中加水太多就变稀，砂浆太稀抹
涂时砂浆易流淌；砂浆中加水过少就变稠，砂浆太稠抹涂时砂浆不 易抹平。 稠度可通过实验获得）

.
砌筑砂浆的稠度
序 号
砌体类别
1
烧结普通砖砌体
2
烧结多孔砖、空心砖砌体
3
轻骨料混凝土 小型空心砌块砌体
2）加气混凝土砌块 3）粉煤灰砌块 4）中型空心砌块
1
.
空 心 砌 块
1
.
四、砌筑砂浆
砌筑砂浆分为三类：水泥砂浆、混合砂浆和石灰砂浆。
1、水泥砂浆 通常仅在要求高强度砂浆与砌体处于潮湿环境下时使
用。 2、混合砂浆
一般砌体中最常使用的砂浆类型。 3、非水泥砂浆（石灰砂浆、粘土砂浆等）
通常仅用于强度要求不高的砌体，譬如临时设施、简 易建筑等。
缺点： 操作劳动强度大、生产效率低、施工进度慢；粘
土砖墙体自重大，且消耗土地资源。
1
.
3-1 砌体材料
1
.
一、砌筑用砖
1、砌筑用砖的种类
按孔洞率分：
➢ 普通砖：
没有孔洞或孔洞率≤15％。
➢ 多孔砖：
15％ ≤孔洞率≤35％

第3章--砌筑工程PPT课件

第3章--砌筑工程PPT课件

图3-3. 龙门板
11
3.摆砖样
按选定的组砌方法，在墙基顶面放线位置试摆砖样 （生摆，即不铺灰），尽量使门窗垛符合砖的模数， 偏差小时可通过竖缝调整，以减小斩砖数量，并保 证砖及砖缝排列整齐、均匀，以提高砌砖效率。摆 砖样在清水墙砌筑中尤为重要。整砖数量计算原理 如图3-4所示。
（a）
.
12
（b） 图3-4 整砖数量计算 （a）墙面排砖计算；（b）洞口排砖计算
图3-7 砌体受力情况 （a）砌体不横平；（b）拱结构
.
19
2.砂浆饱满、灰缝均匀
对砌砖工程，上面砌体的重量主要通过砌体之间的水平灰缝传 递到下面，水平灰缝不饱满或厚薄不均会使砖块不能均匀传力， 而产生弯曲、剪切破坏作用，会造成砖块折断。为此，规定实 心砖砌体水平灰缝的砂浆饱满度不得低于80％。竖向灰缝的饱 满程度，影响砌体抗透风和抗渗水的性能。水平缝厚度和竖缝 宽度规定为10mm±2mm，过厚的水平灰缝容易使砖块浮滑， 墙身侧倾，过薄的水平灰缝会影响砌体之间的粘结能力。
2.砂浆的和易性能
砂浆的和易性是指砂浆在搅拌、运输、摊铺时易于
流动并不易失水的性质。和易性包括流动性和保水 性。
在拌制砂浆时，有时为了提高砂浆的流动性、保水 性，常加入一定的掺合料(石灰膏、粉煤灰、石膏等) 和外加剂。加入的外加剂，不仅可以改善砂浆的流
动性、保水性，而且有些外加剂能提高硬化后砂浆 的粘结力和强度，改善砂浆的抗渗性和干缩等。
（a）斜槎砌图筑.3-9；接（槎b）直槎砌筑
22
5.临时施工洞口留置
在墙上留置临时施工洞口，其侧边离交接处墙面不 应小于500mm，洞口净宽度不应超过1m。临时施工 洞口应做好补砌。
不得在下列墙体或部位设置脚手眼：

第三章 砌筑工程

第三章 砌筑工程

2/81
第三章 砌筑工程
第一节 砖基础 一、计价规范相关规定
3/81
第三章 砌筑工程
二、本综合单价分项及计算规则 1、 本综合单价分项 本综合单价将砖基础划分为砖基础、烟囱砖基础、多孔砖基础和墙基防潮 层等4个子项目，垫层和防潮层是单独列项计算。 2、计算规则 （1）按体积以m3计算，附墙垛基础宽出部分体积应并入基础工程量内。 扣除地梁（圈梁）、构造柱所占体积，基础大放脚T形接头处的重叠部 分及嵌入基础的钢筋、铁件、管道、基础砂浆防潮层及单个面积在 0.3m2以内的孔洞所占体积不予扣除，靠墙暖气沟的挑檐亦不增加。 基础长度：外墙墙基按中心线长度计算，内墙墙基按内墙(基)净长计算。 （2）垫层按图尺寸以实际体积计算。 注：砖基础垫层应依据垫层采用的材料分别列项。其中混凝土垫层，可执 行A.4分部的相应子目；其他垫层可执行B.1.10分部中的相应子目，人 工乘以系数1.2，其他不变。 （3）墙基防潮层，外墙墙基按中心线长度，内墙墙基按内墙净长乘以宽度 以平方米计算。
4/81
第三章 砌筑工程
图1
5/54
图2
第三章 砌筑工程
图3
7/81
第三章 砌筑工程
（4）砖基础与墙（柱）身界线划分 1）砖基础与墙（柱）身使用同一种材料时，以设计室内地坪为界（有 地下室者，以地下室室内设计地面为界），以下为基础，以上为墙 （柱）身。
图4
8/81
第三章 砌筑工程
2）砖基础与墙（柱）身使用不同材料时，位于设计室内地面（或地下室 室内地面）±300mm以内时，以不同材料为分界线；超过±300mm 时，以设计室内地面（或地下室室内地面）为分界线。
图5
9/81
第三章 砌筑工程
3）如果室内地坪有坡度差时（如影剧院、礼堂等），则以最低处设计室 内地面标高为分界线，以下为基础，以上为墙身。 4）如果设计室内地坪标高不同时（如厕所间、车库等地坪标高低于设计 室内地坪标高），均按设计室内地坪最大面积的标高为分界线，以下 为基础，以上为墙身。 5）砖、石围墙，以设计室外地坪为分界线，以下为基础，以上为墙身。 6）构筑物的砖砌基础，另按规定计算。（本定额P150 ）

第三章砌筑工程

第三章砌筑工程

1、井字架
▪ 在垂直运输过程中，井字架的特点是稳定性好，运输量
大，可以搭设较大的高度，是施工中最常用、最简便的 垂直运输设施。
▪ 除用型钢或钢管加工的定型井架外，还有用脚手架材料
搭设而成的井架。
▪ 井架多为单孔井架，但也可构成两孔或多孔井架。
2、龙门架
▪ 龙门架是由两立柱及天轮梁(横梁)构成。 ▪ 立柱是由若干个格构柱用螺栓拼装而成，而格构柱是用
▪ 砂浆应进行强度检验。砌筑砂浆试块强度验收时，其强度
合格标准必须符合下列规定： ❖ 同一验收批砂浆试块抗压强度平均值必须大于或等于 设计强度等级所对应的立方体抗压强度； ❖ 同一验收批砂浆试块抗压强度的最小一组平均值必须 大于或等于设计强度等级所对应的立方体抗压强度的 0.75倍。
▪ 砂浆强度应以标准养护龄期为28d的试块抗压试验结果为准。 ▪ 抽检数量：每一检验批且不超过250m3砌体中的各种类型及
❖ 剪刀撑：设置在脚手架两端的双跨内和中间每隔30m净 距的双跨内，仅在架子外侧与地面呈45°布置。
❖ 连墙杆：每3步5跨设置一根，其作用不仅防止架子外倾， 同时增加立杆的纵向刚度，如图所示。
（2）钢管扣件脚手架的搭设和拆除
脚手架搭设范围内的地基要夯实找平，做好排水处理。立杆 底座须在底下垫以木板或垫块。杆件搭设时应注意立杆垂直， 剪刀撑搭设时将一根斜杆扣在小横杆的伸出部分，同时随着墙 体的砌筑，设置连墙杆与墙锚拉，扣件要拧紧。
角钢及钢管焊接而成或直接用厚壁钢管构成门架。
▪ 龙门架设有滑轮、导轨、吊盘、安全装置以及起重索、
缆风绳等。
3、建筑施工电梯
目前，在高层建筑施工中常采用人货两用的建筑施工电梯， 它的吊笼装在井架外侧，沿齿条式轨道升降，附着在外墙或 其他建筑物结构上，可载重货物1.0～1.2t，亦可容纳12～15 人。其高度随着建筑物主体结构施工而接高，可达100m， 如图所示。它特别适用于高层建筑，也可用于高大建筑、多 层厂房和一般楼房施工中的垂直运输。

习题答案-建筑工程施工技术(北京大学出版社) 第3章 砌筑工程

习题答案-建筑工程施工技术(北京大学出版社) 第3章 砌筑工程

二、思考题1．砌筑用脚手架的作用及基本要求是什么？1）脚手架的作用:工人可以在脚手架上进行施工操作，材料也可按规定要求在脚手架上堆放,有时还可以在脚手架上进行短距离的水平运输.2）脚手架的基本要求：有适当的宽度，应满足工人操作、材料堆放及运输的要求。

脚手架的宽度一般为2m左右，最小不得小于1.5m;有足够的强度、刚度及稳定性，在施工期间，在各种荷载作用下，脚手架不变形，不摇晃，不倾斜；脚手架属于周转性重复使用的临时设施，因此必须搭拆简单，搬运方便，能多次周转使用；因地制宜,就地取材,尽量节约用料。

2．砌筑用外脚手架的类型有那些？在搭设和拆除时应注意哪些问题？外脚手架是指搭设在建筑物外墙外面的脚手架。

其主要结构形式有多立杆式钢管脚手架（扣件式、碗扣式）、门式钢管脚手架、附着式升降脚手架和悬吊脚手架等.①碗扣式钢管脚手架立柱横距为1。

2m，纵距根据脚手架荷载可为1。

2m、1。

5m、1。

8m、2。

4m，步距为1。

8m、2。

4m。

搭设时立杆的接长缝应错开，第一层立杆应用长1.8m和3.0m的立杆错开布置，往上均用3。

0m长杆，至顶层再用1.8m和3.0m两种长度找平.高30m以下脚手架垂直度偏差应在1/200以内，高30m以上脚手架垂直度偏差应控制在1/400～1/600，总高垂直度偏差应不大于100mm。

②斜杆应尽量布置在框架节点上，对于高度在30m以下的脚手架，设置斜杆的面积为整架立面面积的1/5～1/2；对于高度超过30m的高层脚手架，设置斜杆的面积不小于整架面积的1/2。

在拐角边缘及端部必须设置斜杆,中间可均匀间隔设置。

③剪刀撑的设置，对于高度在30m以下的脚手架,可每隔4～5跨设置一组沿全高连续搭设的剪刀撑，每道跨越5～7根立杆;对于高度超过30m的高层脚手架，应沿脚手架外侧的全高方向连续设置.④连墙撑的设置应尽量采用梅花方式布置。

对于高度在30m以下的脚手架，可四跨三步设置一个；50m 以下的脚手架，至少三跨三步设置一个；50m以上的脚手架,至少三跨两步设置一个。

第三章砌筑工程PPT课件

第三章砌筑工程PPT课件
第36页/共37页
感谢您的观看！
第37页/共37页
• 2. 放线: 建筑物底层墙身可按龙门板上轴线定位钉为准拉麻线，沿麻线挂下线锤， 将墙身中心轴线放到基础面上，并据此墙身中心轴线为准弹出纵横墙身边线，并定 出门洞口位置。为保证各楼层墙身轴线的重合，并与基础定位轴线一致，可利用预 告引测在外墙面上的墙身中心轴线，借助于经纬仪把墙身中心轴线引测到楼层上去； 或用线锤挂，对准外墙面上的墙身中心轴线，从而向上引测。轴线的引测是放线的 关键，必须按图纸要求尺寸用钢皮尺进行校核。然后，按楼层墙身中心线，弹出各 墙边线，划出门窗洞口位置。
第35页/共37页
• 普通砖在正温度条件下砌筑应适当浇水润湿，在负温度条件下砌筑时，如浇水有困难则须适当加大砂浆的 稠度，且不得使用无水泥配制砂浆。 砖基础的施工和回填土前，均应防止地基遭受冻结。 砖石工程的冬期 施工应以采用掺盐砂浆法为主。对保温、绝缘、装饰等方面有特殊要求的工程，可采用冻结法或其他施工 方法。 冬期施工中，每日砌筑后应在砌体表面覆盖保温材料
3砖混结构的一般施工过程施工准备砌筑搭脚手架砌筑构造柱圈梁等钢筋混凝土施工楼板等构件安装砌筑砂浆有水泥砂浆石灰砂浆和混合砂浆砌筑工程的特点取材方便施工简单成本低廉历叱悠久劳动量运输量大生产效率低浪费土砖混结构的一般施工过程施工准备砌筑搭脚手架砌筑构造柱圈梁等钢筋混凝土施工楼板等构件安装水泥矿渣转免烧砖水泥陶粒空心砌块p型多孔砌筑的砖墙321砌筑施工放线
手架→砌筑→构造柱、圈梁等钢筋混凝土施工→楼板
等构件安装
第3页/共37页
水泥矿渣转
免烧砖
水泥陶粒空心砌块

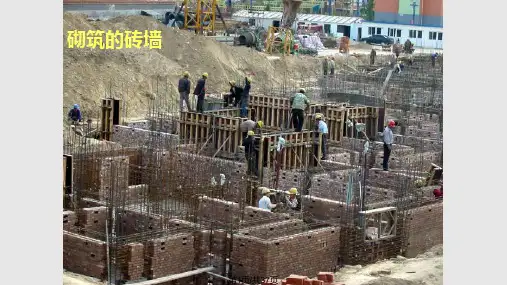

P型多孔砌筑的砖墙
第4页/共37页
要求
• 1、砖砌筑前要浇水湿润增加粘结力 • 2、潮湿环境和强度高的砌体用水泥砂浆和混合砂浆 • 3.基础用水泥砂浆 • 4、砂用中砂，含泥M＞5，不超过5﹪；M<5，不超过10﹪ • 5、使用时间不超过3-4h

第3章-砌筑工程

第3章-砌筑工程
V 35.47 5.86 1.55 0.44 4.43 0.67 38.22m3
（三）砖墙工程量
▪ 1.砖外墙工程量 ▪ ⑴外墙门窗面积 S1 1.51.86 1.21.87 2.1 2.4 1.2 2.7 39.60m3 ▪ ⑵外墙墙垛工程量
V垛 0.49 0.25 3.88 7 3.33m3
▪ 砂浆：
▪ 砌筑砂浆根据组成材料的不同分为水泥砂浆、混合 砂浆、石灰砂浆、粘土砂浆，砌体工程中常用水泥 砂浆和混合砂浆。
▪ 标准砖墙墙体厚度：
墙厚 1/4 1/2 3/4 1 3/2 2 5/2
计算 厚度 53 mm
115 180 240 365 490 615
第二节工程量计算规则
▪ 一、砖基础 ▪ 1.基础计算公式 ▪ V=基础断面积×基础长度±VC
▪ 如图所示，求空花墙的工程量。
长度100
解：
▪ 空花墙工程量
V 0.12 0.5100 6m3 ▪ 实砌部分工程量
V （0.12 0.063 0.24 0.126 0.18 0.063 0.18 0.063 0.241.2）100 34.85m3
4.填充墙
▪ 工程量按外形尺寸以m3计算，扣除门窗洞口 面积和梁（圈梁、过梁、挑梁）所占体积。
⑶应扣除（或并入）的体积
▪ 扣除：人洞、空洞、门窗洞口、嵌入墙体的 钢筋混凝土柱和梁、暖气包、壁龛，面积在 0.3m2以上可空洞体积。
▪ 不扣除：梁头、板头、梁垫、檩木、垫木、 木楞头、沿椽木、木砖、门窗走头、木筋、 铁件，以及加固钢筋的体积。
▪ 不另算：突出墙面的窗台虎头砖、压顶线、 山墙泛水、烟囱根、门窗套、三皮砖以内的 腰线和挑檐等的体积。
以设计室内地面为界（有地下室者，以地下 室室内设计地面为界），以下为基础，以上 为墙（柱）身。 ▪ ⑵砖基础与墙（柱）身使用不同材料时，位 于设计室内地面（或地下室室内地面） ±300mm以内时，以不同材料为分界线；超过 ±300mm时，以设计室内地面（或地下室室内 地面）为分界线。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Байду номын сангаас
冬期施工所用的材料应符合如下规定：
1．砖和石材在砌筑前，应清除冰霜； 2．砂浆宜采用普通硅酸盐水泥拌制； 3．石灰膏、粘土膏和电石膏等应防止受冻，如
遭冻应融化后使用； 4．拌制砂浆所用的砂，不得含有冰块和直径大
于10cm的冰结块； 5．拌合砂浆时，水的温度不得超过80℃砂的温
度不得超过40℃
结束语
2.毛石墙必须设置拉结石，拉结石应均匀分布，相互错 开，一般每0.7 m2墙面至少应设置一块，且同皮内的 中距不应大于2 m。
毛石砌体每日的砌筑高度不应超过1.2 m，毛石墙和砖 墙相接的转角处和交接处应同时砌筑。
3. 料石基础砌体的第一皮应用丁砌层座浆砌筑，料石 砌体亦应上下错缝搭砌，砌体厚度大于或等于两块料 石宽度时，如同皮内全部采用顺砌，每砌两皮后，应 砌一皮丁砌层；如同皮内采用丁顺组砌，丁砌石应交 错设置，丁砌石中距不应大于2 m。
砖砌体的组砌形式
砖砌体应上下错缝，内外搭砌，以保证砌体的 整体性及稳定性。
砌墙施工工艺
⑴找水平线 ⑵摆砖样（撂底） ⑶立皮数杆 ⑷砌筑墙体 ⑸楼层轴线的引测及各层标高的控制
砖砌体的施工
房屋建筑砖墙砌筑的具体做法如下：
1．抄平。砌砖墙前，先在基础面或楼面上按标准的 水准点定出各层标高，并用水泥砂浆或C10细石混凝 土找平 2．放线。 建筑物底层墙身可按龙门板上轴线定位钉 为准拉麻线，沿麻线挂下线锤，将墙身中心轴线放到 基础面上，并据此墙身中心轴线为准弹出纵横墙身边 线，并定出门窗洞口位置。为保证各楼层墙身轴线的 重合，并与基础定位轴线一致，可利用预告引测在外 墙面上的墙身中心轴线，借助于经纬仪把墙身中心轴 线引测到楼层上去；或用线锤挂，对准外墙面上的墙 身中心轴线，从而向上引测。轴线的引测是放线的关 键，必须按图纸要求尺寸用钢皮尺进行校核。然后， 按楼层墙身中心线，弹出各墙边线，划出门窗洞口位 置。
3．摆砖样。按选定的组砌方法，在墙基顶面放 线位置试摆砖样（生摆，即不铺灰），尽量使门 窗垛符合砖的模数，偏差小时可通过竖缝调整， 以减小斩砖数量，并保证砖及砖缝排列整齐、均 匀，以提高砌砖效率。摆砖样在清水墙砌筑中尤 为重要。 4．立皮数杆。立皮数杆可以控制每皮砖砌筑的 竖向尺寸，并使铺灰、砌砖的厚度均匀，保证砖 皮水平。皮数杆上划有每皮砖和灰缝的厚度，以 及门窗洞、过梁、楼板等的标高。它立于墙的转 角处，其基准标高用水准仪校正。如墙的长度很 大，可每隔10~20 m再立一根。
a）一顺一顶； b）三顺一顶； c）梅花顶 图5-2 砖的组砌方法
1—丁砌砖块；2—顺砌砖块
皮数杆 1—皮数杆；2—准线；3—竹片；4—圆铁钉
长度L、宽度B（m） L（或B）≤30
30＜L（或B） ≤60 60＜L（或B）≤90
L（或B）＞90
允许偏差（mm） ±5 ±10 ±15 ±20
放线尺寸的允许偏差
砌块安装前的准备工作
1. 编制砌块排列图 2. 砌块的运输与堆放 3. 确定砌块的安装方案
砌块砌筑
砌块的砌筑应分段流水作业，在相邻施工段之间 留阶梯型斜槎。
砌块的施工工序为：铺灰，砌块安装就位，正， 灌缝，镶砖等。
3.4 石材砌筑
石砌 体包括毛石砌体和料石砌体两种。 在建筑基础、挡土墙、桥梁墩台中应用较 多。
谢谢大家聆听！！！
24
4. 用料石和毛石或砖的组合墙中，料石砌体和毛石砌 体或砖砌体应同时砌筑，并每隔2~3皮料石层用丁砌 层与毛石砌体或砖砌体拉结砌合。丁砌料石的长度宜 与组合墙厚度相同。
3.5 砌筑工程的冬期施工
根据当地气象资料确定，当室外日平均气 温连续5d稳定低于5℃时，砌体工程应采取 冬期施工措施。在冬期施工期限以外，如果 当日最低气温低于0℃时，也应按冬期施工 执行。
3.3 中小型砌块施工
砌块代替粘土砖作砌体材料是墙体改革的一个 重要途径。它改变了手工砌砖的落后面貌，减轻 了劳动强度，提高了劳动生产率。
目前各地采用的砌块种类、规格很多，如普 通混凝土空心砌块、粉煤灰硅酸盐砌块、加气混 凝土砌等。中型砌块高度一般为380-940mm，小 型砌块高度一般为190mm左右。
3.1.2垂直运输设施
砌筑工程垂直运输量很大，在施工过程中不仅 需要运输量大的建筑材料，而且需要大量的施工 工具和各种预制构件。目前使用的垂直运输工具 主要有：轻型塔式起重机，带起重臂的井架，龙 门架，独杆提升架 。
全封闭自升式门架升降机
半封闭自升式门架升降机
普通自升式门架升降机
3.2砖砌体的施工
534-第三章 砌筑工程
3.1 脚手架及垂直运输设施
3.1.1脚手架
砌筑用脚手架是墙体砌筑过程中堆放和工人进 行操作的临时设施。按其搭设位置分为外脚手架 和里脚手架两大类；
按其所用材料分为木脚手架、竹脚手架与金 属脚手架。砌筑脚手架的形式有多立杆式、桥式、 框式、折叠式、支柱式、门架式、悬挑式、吊挂 式、自升降式等，用于不同的施工场合。
1.毛石砌体宜分皮卧砌，并应上下错缝、内外搭砌， 不能采用外面侧立石块中间填心的砌筑方法。毛 石基础的第一皮石块应座浆，并将大面向下；砌 筑料石基础的第一皮石块应用丁砌层座浆砌筑。 毛石砌体的第一皮及转角处、交接处和洞口处，， 应用较大的平毛石砌筑。每个楼层（包括基础） 砌体的最上一皮，宜选用较大的毛石砌筑。
