活塞式制冷压缩机的基本构造（技术分享）活塞式制冷压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。
1、机体机体：包括汽缸体和曲轴箱两部分，一般采用高强度灰铸铁(HT20-40)铸成一个整体。
它是支承汽缸套、曲轴连杆机构及其它所有零部件重量并保证各零部件之间具有正确的相对位置的本体。
汽缸采用汽缸套结构，安装在汽缸体上的缸套座孔中，便于当汽缸套磨损时维修或更换。
因而结构简单，检修方便。
2、曲轴曲轴：曲轴是活塞式制冷压缩机的主要部件之一，传递着压缩机的全部功率。
其主要作用是将电动机的旋转运动通过连杆改变为活塞的往复直线运动。
曲轴在运动时，承受拉、压、剪切、弯曲和扭转的交变复合负载，工作条件恶劣，要求具有足够的强度和刚度以及主轴颈与曲轴销的耐磨性。
故曲轴一般采用40、45或50 号优质碳素钢锻造，但现在已广泛采用球墨铸铁(如QT50-1.5与QT60-2等)铸造。
3、连杆连杆：连杆是曲轴与活塞间的连接件，它将曲轴的回转运动转化为活塞的往复运动，并把动力传递给活塞对汽体做功。
连杆包括连杆体、连杆小头衬套、连杆大头轴瓦和连杆螺栓。
连杆体在工作时承受拉、压交变载荷，故一般用优质中碳钢锻造或用球墨铸铁(如QT40-10)铸造，杆身多采用工字形截面且中间钻一长孔作为油道。
连杆小头通过活塞销与活塞相连，销孔中加衬套以提高耐磨、耐冲击能力。
连杆小头衬套常用锡磷青铜ZQSn10-1做成整体筒状，外圆面车有环槽并钻有油孔，内表面开有轴向油槽。
连杆大头与曲轴连接。
连杆大头一般做成剖分式，以便于装拆和检修。
为了改善连杆大头与曲柄销之间的磨损状况，大头孔内一般均装有轴承合金轴瓦即连杆大头轴瓦。
连杆大头轴瓦分薄壁和厚壁两种，系列制冷压缩机都采用薄壁轴瓦。
轴瓦的上瓦与连杆油孔相应的地方也开有油孔。
连杆螺栓用于连接剖分式连杆大头与大头盖。
连杆螺栓是曲柄连杆机构中受力严重的零件，它不仅受反复的拉伸且受振动和冲击作用，很容易松脱和断裂，以致引起严重事故。
活塞式制冷压缩机的工作原理及结构第一节活塞式制冷压缩机工作原理1、活塞压缩机的分类按使用的制冷剂来分，有氨压缩机和氟利昂压缩机两种。
按压缩级数来分，有单级压缩和双级压缩两种。
按汽缸中心线的位置分，有直立式、V型、W型和S（扇）型。
按压缩机的总体结构来分，有开启式、半封闭式、全封闭式三种。
2、活塞式压缩机的工作过程1)理想工作过程在分析活塞式压缩机的工作过程中，可以先把实际过程简化成理想过程。
简化时假定：a.压缩机没有余隙容积；b.吸、排气过程没有容积损失；c.压缩过程是理想的绝热过程；d.无泄漏损失。
这样，压缩机的理想工作过程可用图2-1所示的P—V图来表示。
纵坐标表示压力P，横坐标表示活塞在汽缸中移动时形成的容积V。
在图中，4→1表示吸气过程，活塞从上止点开始向右移动，排气阀（片）关闭，吸气阀（片）打开，在压力P1下吸入制冷剂气；1→2表示压缩过程，活塞从下止点向左移动，制冷剂从压力P1绝热压缩到P2，此过程吸、排气阀均关闭；2→3表示排气过程，活塞左行至2位置时排气阀打开，活塞继续左行，在压力P2下把制冷剂排出汽缸。
由于假设没有余隙容积，活塞运行到3点时制冷剂全部排出。
当活塞再次向右移动时进行下一次的吸气过程。
2)实际工作过程压缩机的实际工作过程与理想工作过程有很大不同。
实际过程存在余隙容积；吸排气阀有阻力，工作时存在压力损失；汽缸壁与制冷剂之间有热交换，非绝热过程；有漏气损失。
a.余隙容积的影响（容积系数λV）余隙：活塞运动到上止点位置时，活塞顶与阀座之间保持一定的间隙，称为余隙，余隙所形成的容积称为余隙容积。
造成余隙的主要原因是：防止曲柄连杆机构受热延伸时不至于使活塞撞击阀座而引起机器损坏；排气阀的通道占据一定的空间；运动部件的磨损使零件配合间隙变大；活塞环与阀盖之间的环型空间。
余隙容积的存在，在排气过程结束时不能将汽缸内的气体全部排净，有一部分高压气体残留在余隙容积内，这样在下一次吸气开始前，这一部分气体首先膨胀减压，在压力降低到低于吸气压力才能开始吸气。

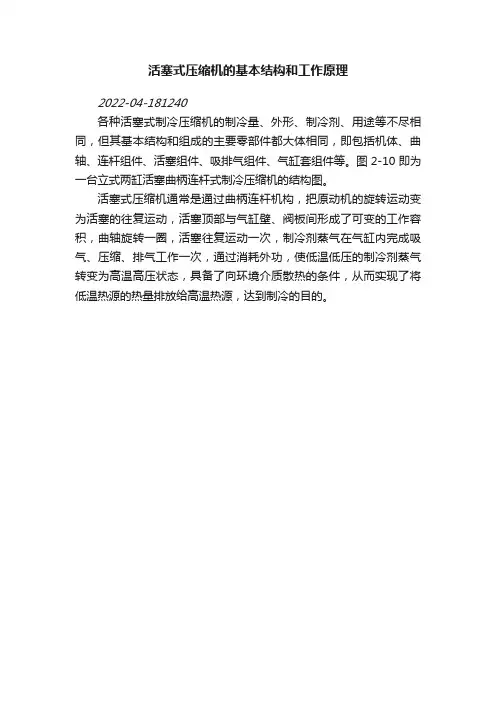

活塞式压缩机的基本结构和工作原理
2022-04-181240
各种活塞式制冷压缩机的制冷量、外形、制冷剂、用途等不尽相同，但其基本结构和组成的主要零部件都大体相同，即包括机体、曲轴、连杆组件、活塞组件、吸排气组件、气缸套组件等。
图2-10即为一台立式两缸活塞曲柄连杆式制冷压缩机的结构图。
活塞式压缩机通常是通过曲柄连杆机构，把原动机的旋转运动变为活塞的往复运动，活塞顶部与气缸壁、阀板间形成了可变的工作容积，曲轴旋转一圈，活塞往复运动一次，制冷剂蒸气在气缸内完成吸气、压缩、排气工作一次，通过消耗外功，使低温低压的制冷剂蒸气转变为高温高压状态，具备了向环境介质散热的条件，从而实现了将低温热源的热量排放给高温热源，达到制冷的目的。
