水厂澄清池排泥水和滤池反冲洗水处理工艺设计

城市给水厂排泥水处理工艺设计摘要：通过设计干泥量的计算方法，确定排泥水处理规模。

根据排泥水处理系统工艺流程对排泥水收集、调节、浓缩和脱水工艺进行分析，并对其中排水池、排泥池、浓缩池、平衡池和脱水工艺的设计要点进行总结。

关键词：给水厂；排泥；设计给水厂在生产过程中会产生废水（含泥），若直接排放入江河湖泊之中，将会成为水体污染的重要污染源，且其中含有的泥沙等还会将河床抬高，严重影响江河的航运能力及泄洪能力。

但是只要将给水厂的废水进行合理处理，不但可以改善水环境，与此同时还可以回收占水厂供水量2％～4％的水量，既可以起到保护水源的作用，还可以节约水资源。

本文将对给水厂排泥水处理设计进行研究讨论与总结。

一、设计干泥量计算排泥水处理系统设计首先必须对给水厂日产干泥量进行合理取值，日产干泥量取值的大小决定污泥脱水机械选型的配备和设计、工程总投资和工程的正常运行。

一般条件下，设计干泥量应按照《室外给水设计规范》（GB 50013-2006）中的公式计算：S=（K1C0+K2D）×Q×10-6（1）式中C0—原水浊度设计取值，NTU；K1—原水浊度单位NTU与悬浮物SS单位mg/L的换算系数，应经过实测确定，据国外有关资料介绍，K1＝0.7~2.2；D—药剂投加量（mg/L）；K2——药剂转化成泥量的系数；Q——原水流量（m3/d）S—干泥量（t/d）设计中需要注意的是，实际工程中投加的铝盐或铁盐投加量D应换算成AL2O3 或Fe 量，两种药剂对应的转化成泥量系数K2 为 1.53 和 1.9[1]。

而K1 应进行试验分析，在条件不足的情况下，可通过对采用相同水源或水系的给水厂泥系统分析确定K1 取值。

二、排泥水处理规模根据我国实际情况，《室外给水设计规范》（GB50013-2006）提出排泥水处理系统规模应按能完全处理全年日数的75%~95%确定，在高浊度较频繁和超量排泥水可排入大江大河的地区可采用下限。

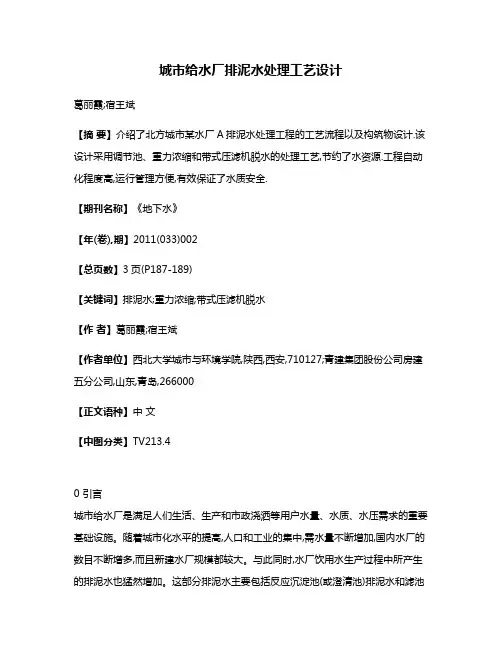

城市给水厂排泥水处理工艺设计葛丽霞;宿王斌【摘要】介绍了北方城市某水厂A排泥水处理工程的工艺流程以及构筑物设计.该设计采用调节池、重力浓缩和带式压滤机脱水的处理工艺,节约了水资源.工程自动化程度高,运行管理方便,有效保证了水质安全.【期刊名称】《地下水》【年(卷),期】2011(033)002【总页数】3页(P187-189)【关键词】排泥水;重力浓缩;带式压滤机脱水【作者】葛丽霞;宿王斌【作者单位】西北大学城市与环境学院,陕西,西安,710127;青建集团股份公司房建五分公司,山东,青岛,266000【正文语种】中文【中图分类】TV213.40 引言城市给水厂是满足人们生活、生产和市政浇洒等用户水量、水质、水压需求的重要基础设施。

随着城市化水平的提高,人口和工业的集中,需水量不断增加,国内水厂的数目不断增多,而且新建水厂规模都较大。

与此同时,水厂饮用水生产过程中所产生的排泥水也猛然增加。

这部分排泥水主要包括反应沉淀池(或澄清池)排泥水和滤池反冲洗水,在此统称为排泥水,其水量约占自来水厂总净水量的4%～7%[1]。

排泥水的主要固体组成包括原水中的胶体颗粒、泥沙、藻类、细菌,给水处理中加入的混凝剂(如硫酸铝、氯化铁、聚合氯化铝等)形成的氢氧化物沉淀,以及水处理中的其它添加物(如助凝剂、粉末活性炭、硅藻土等),另外还含有 COD、重金属元素等。

目前,我国大部分水厂的排泥水基本是不经处理,直接排入水体或市政排水管网。

直接排入水体,将导致河道、湖泊淤积,可能使河床或湖底抬高,影响防洪和航运,并对水体造成污染[2];直接排入市政排水管网,则会增大污水处理厂的负荷,也可能堵塞下水道。

同时,直接排放也造成了水资源的极大浪费,环境效益、社会效益和经济效益都很差。

实施水厂排泥水处理,回收利用这部分水资源,不但有助于减少水体污染,而且可在一定程度上缓解城市缺水问题。

因此,对水厂排泥水处理的研究具有重大意义。

1 水厂概况与设计原始资料A水厂为北方某城市某一片区的大型水厂。

净（制）构筑物根据人饮工程设计规模Q ＝6000m ³/d ，为自流引水处理，运行时间为24小时/天，日处理水量约6000 m ³，每小时水处理能力为250 m ³/h 。

水厂建两组净水建筑物，每组日处理水量约3000 m ³，每小时水处理能力为125 m ³/h 。

水厂建净水建筑物两组四座，单组净化能力Q ＝125m ³/h 。

水源水质化验结果表明，浑浊度、大肠菌群、细菌总数三项指标超标。

为保证人民生活饮水卫生达国标GB5749-85要求，拟定净水构筑物工艺流程为：进水→旋流孔室反应→斜管沉淀→重力式无阀滤池→清水池。

现只计算一座（1500 m ³）的净水结构：一．穿孔旋流孔室式反应池设计参数：反应池采用6格，反应时间20分钟，池高度拟定为3.7m ，V 进口＝1.0m/s ，V6＝0.2（m/s ）。

反应池总容积W=QT/60＝62.5×20/60＝20.83（m ³）反应池面积F=W/H=20.83/2.5=8.332(㎡)单格池面积f ＝F/n ＝8.332/6＝1.389（㎡）设计拟定为正8边形内切圆直径为1.3m 的单个反应池的面积为1.4㎡，满足设计要求。

各单池进孔口流速=1.0+0.2-0.2×T t n )12.00.1(122-+ =1.2-0.2T t n241+ 第一格进口管径采用0.15mtn ＝n Tn '' 式中n ''——第n 格序数n ＝6格t1＝3.33（min ） t2＝6.67（min ）t3＝10（min ） t4＝13.33（min ）t5＝16.67（min） t6＝20（min）V1=1.2-0.2×sqrt((1+24×3.33/20))＝0.75（m/s）V2=1.2-0.2×sqrt((1+24×6.67/20))＝0.6（m/s）同理可求得：V3=0.48（m/s） V4=0.38（m/s）V5=0.28（m/s） V6=0.2（m/s）各格进口尺寸，1—6格拟定为正8边形由流量公式得：Q＝62.5m3/h＝0.01736 m³/s据公式Fn=Q/Vn计算得：F1=0.01736/0.75＝0.0231（㎡）实际采用孔口尺寸：b×h＝0.11×0.22=0.0242（㎡）F2=0.01736/0.6＝0.0289（㎡）实际采用孔口尺寸：b×h＝0.12×0.24=0.0288（㎡）同理得：F3＝0.0363（㎡）实际采用孔口尺寸：b×h＝0.14×0.27=0.0378（㎡）F4＝0.0462（㎡）实际采用孔口尺寸：b×h＝0.16×0.29=0.0464（㎡）F5＝0.0613（㎡）实际采用孔口尺寸：b×h＝0.18×0.34=0.0612（㎡）F6＝0.0868（㎡）实际采用孔口尺寸：b×h＝0.21×0.42=0.0882（㎡）GT值计算，要求梯度值GT在104—105之间由公式G式中h＝1.06 V2n/2g为孔口水头损失经计算得：H进口＝0.054 h1＝0.03 h2＝0.019 h3＝0.012 h4＝0.008 h5＝0.004则h＝h进口+h1+h2……h5＝0.111（m）G2010029.160111.05004⨯⨯⨯⨯-＝21.2（L/s）（G=20~60s-1）GT=21.2×1500＝31800≈3.18×104在104—105之间，故能满足要求。

净水厂排泥水处理工艺设计摘要：在我国进入21世纪的新时期，随着社会经济的不断发展，城市化进程的加快，给城市给水厂的相关工作也带来了一定的挑战，尤其是对于排泥水处理工艺设计方面的要求更加严格。

但是我国目前城市给水厂在排泥水处理方面还存在很多的不足，像构筑物太多、污泥的负荷比较低、运营管理工作繁杂以及泥水停留时间过于长等等。

因此，给水厂只有不断对传统的泥水处理工艺进行完善，并引进国外一些先进的处理技术，从而更好地实现对给水厂污泥水的处理效果，进一步不断提升对我国环境的保护工作。

鉴于此，本文先分析了城市给水厂排泥水构筑物的设计，然后论述了城市给水厂工艺设计的发展方向。

关键词：给水厂；排泥水；处理工艺；设计引言随着城市建设和环境保护事业的不断发展，净水厂排出的排泥水对环境的污染也引起人们的广泛关注，排泥水主要来源于沉淀池排泥水、滤池反冲洗废水、气浮池浮渣及其他水量。

这些废水的组成主要是无机泥沙，但也含有部分有机物，约占干污泥重量的１０％～１５％。

目前我国大部分净水厂污泥未经处理直接排放至水厂附近的河道或者水厂周边的小水坑，有的直接排到城市排水管道，这势必造成水环境的污染与水资源的浪费，因此，必将净水厂排泥水处理问题提到议事日程上来。

1净水厂排泥水处理的需求我国现阶段净水厂污泥处理并不普遍，据不完全统计，截至目前，国内具有比较完善的排泥水处理设施的净水厂不足总净水厂规模的１０％，然而从环境保护和水资源持续性发展角度出发，对净水厂排泥水进行处理并综合利用是最终发展方向，它对维持生态环境的动态平衡及保证水厂安全运行、降低综合运营成本必不可少。

１９９０年前净水厂排泥水处理在国内几乎是空白，目前，水厂所排出的生产废水对环境的污染问题越来越引起社会的关注，我国近２８００座城市自来水厂今后将陆续着手建设排泥水处理工程。

2?净水厂排泥水处理工艺设计2.1调节池(排水排泥池)类型选择分建式排水排泥池一般在下列情况下使用：(1)沉淀池排泥水和滤池反冲洗废水的污泥浓度相差较大，且滤池排放初滤水时，宜采用分建式，有利于滤池反冲洗废水的回收。

给水厂排泥水及污泥处置方法探讨摘要：随着工业的不断发展，国家对环保督查力度的加强，给水厂在运行的过程中产生大量的排泥水和污泥必须处置。

若废水未得到及时处理，或者直接排入到附近水源，就会导致水资源环境污染。

由于我国水资源比较匮乏，需及时对给水厂的排泥水与污泥进行处置，运用专业的处理技术，合理设计，选择适合水厂工艺的污泥脱水机，就能达到节能和环保的高效果。

关键词：给水厂；排泥水；污泥处置、脱水机引言:随着城市的不断发展，给水厂在满足人们的用水需求的同时也产生大量的污水。

我国高度重视工业生产，与此同时，大量的工业废水在未经处理的情况下直接排入附近水体，导致水资源面临严重的污染。

给水厂水源不管原水质量好或差，生产过程中均产生排泥水和污泥，必须进行处理处置排放，达到环保要求，实现对水资源的保护，保护自然生态资源。

一、排泥水的主要来源和特点1、主要来源在排泥水中包含有机污染物、制水工艺药剂、无机污染物等固体成分。

给水厂的排泥水主要包括滤池反冲洗排水、沉淀池或澄清池排泥水。

给水厂的污泥主要包含各种有机或者无机杂质，如藻类、腐殖质、细菌、泥沙等。

2、特点沉淀池排泥水中的主要固体为絮凝沉淀物，含量高，颗粒较大，可通过沉淀分离的方式去除排泥水中的固体沉淀物。

通过浓缩的方式可将浓缩池底部的排泥浓度控制在合理的范围内，有助于污泥脱水机械正常运转。

若通过浓缩处理后的排泥浓度过低，就会影响其正常沉淀。

滤池冲洗废水量比较大，采用合并处理工艺或回收对废水进行处理，可有效降低原水处理成本，经由滤池冲洗废水的稀释，沉淀池排泥水会面临一些问题，如污泥的浓缩性能下降，浓缩池的浓缩效果下降。

此时，可采用分别处理的方式，确定排泥水来源不同后，就对其进行分别处理。

当排水池中的水得到充分匀化，就可采用水泵输往絮凝沉淀池前作原水回用，或者采用泵将排水池底部的沉积液打入浓缩池。

二、污泥处理原则1、遵循环保原则在污泥中包含许多水分、有机物等成分，在合适的环境下，有机物会继续反应，生成寄生卵和病原体微生物。

净水厂排泥水处理系统工艺设计王玲玲发布时间：2021-03-16T11:37:21.970Z 来源：《中国科技信息》2021年2月作者：王玲玲[导读] 由于水源受到严重污染，居民对环境的意识增强，对饮用水水质标准的要求也有所提高。

常规的絮凝，沉淀，过滤，消毒和净水过程以满足提高水质的要求。

因此，国内外研究人员正在积极研究和开发各种最先进的饮用水处理技术，以获得更好的净水效果。

通常在常规处理过程之后设计适当的处理方法进行高级处理，以有效去除常规处理过程无法有效去除的污染物或消毒副产物前体。

东华通环境科技股份有限公司青岛分公司王玲玲摘要：由于水源受到严重污染，居民对环境的意识增强，对饮用水水质标准的要求也有所提高。

常规的絮凝，沉淀，过滤，消毒和净水过程以满足提高水质的要求。

因此，国内外研究人员正在积极研究和开发各种最先进的饮用水处理技术，以获得更好的净水效果。

通常在常规处理过程之后设计适当的处理方法进行高级处理，以有效去除常规处理过程无法有效去除的污染物或消毒副产物前体。

关键词：净水厂；排泥水；处理系统；工艺设计1净水厂产生的浑水的特征天然水包含通过净水厂的净水过程处理过的各种有机和无机物质，其中大多数作为净水过程的副产品排放，并且除大型物质外还被过滤器物理阻塞颗粒状固体。

以污泥水的生产形式存在，前者可以直接作为固体废物处理，因此必须减少水量。

2.净水厂浑水处理技术设计要点2.1确定泥水排放量泥水总量的计算包括泥水排放量和干泥水量，并根据泥水排放量确定泥水处理项目调节池和浓缩池的大小，并根据干泥水量选择脱水设备。

因此，要确定浆液含量，有必要掌握水泥浆液输出，滤池反冲洗池输出等数据。

有几种计算干泥水量的方法，日本，英国和德国有不同的公式，但它们是相似的。

在实际工作中，必须做好实际测量泥水量的工作。

因此，在建设浑水处理项目时，有必要根据水处理厂的运行经验综合考虑水源，实际运行负荷，区域和水质的差异，并修改计算方法。

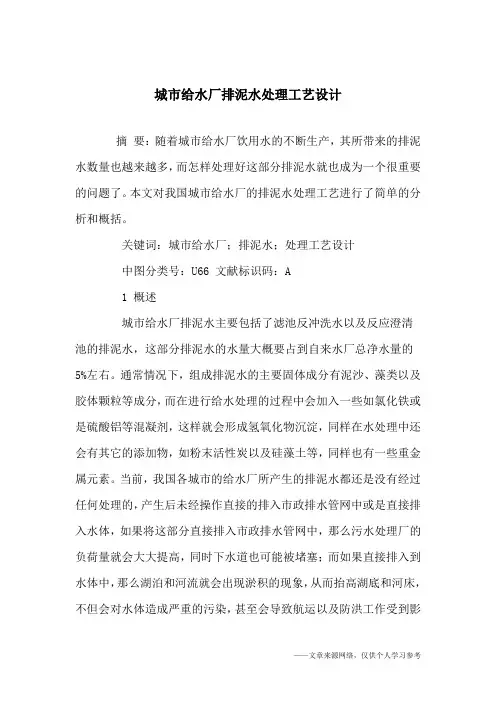

城市给水厂排泥水处理工艺设计摘要：随着城市给水厂饮用水的不断生产，其所带来的排泥水数量也越来越多，而怎样处理好这部分排泥水就也成为一个很重要的问题了。

本文对我国城市给水厂的排泥水处理工艺进行了简单的分析和概括。

关键词：城市给水厂；排泥水；处理工艺设计中图分类号：U66 文献标识码：A1 概述城市给水厂排泥水主要包括了滤池反冲洗水以及反应澄清池的排泥水，这部分排泥水的水量大概要占到自来水厂总净水量的5%左右。

通常情况下，组成排泥水的主要固体成分有泥沙、藻类以及胶体颗粒等成分，而在进行给水处理的过程中会加入一些如氯化铁或是硫酸铝等混凝剂，这样就会形成氢氧化物沉淀，同样在水处理中还会有其它的添加物，如粉末活性炭以及硅藻土等，同样也有一些重金属元素。

当前，我国各城市的给水厂所产生的排泥水都还是没有经过任何处理的，产生后未经操作直接的排入市政排水管网中或是直接排入水体，如果将这部分直接排入市政排水管网中，那么污水处理厂的负荷量就会大大提高，同时下水道也可能被堵塞；而如果直接排入到水体中，那么湖泊和河流就会出现淤积的现象，从而抬高湖底和河床，不但会对水体造成严重的污染，甚至会导致航运以及防洪工作受到影响。

2 排泥水处理的工艺流程一般情况下，我们在进行排泥水处理的操作时，采用的工艺流程为水量调节-污泥浓缩-污泥调质-污泥脱水-泥饼处置的流程，在操作中我们应先将滤池的反冲水以及沉淀池的排泥水进行充分的混合，混合后的浓度应控制在500-3000mg/L的范围内，这后在混合好排泥水后就可以将其送入到浓缩池中，再经过沉淀后应先将上清池中的水分排入到原水配水井中或是市政排水管网中，而浓缩池的污泥则应在污泥脱水车间中进行污泥脱水的操作，经过调质和脱水的操作后，最后将水源中的悬浮固定的含量控制在15000-35000mg/L的范围内。

3 排泥水构筑物的设计3.1调节池的设计排泥水的浓缩处理的操作过程应该是一个连续的过程，那么就一定要有相应的水量调节的构筑物来实施平衡废水的间歇性排放以及污泥浓缩操作的连续运行，其中调节池所起到的作用就是调节水量的作用。

自来水厂排泥水处理工艺设计摘要：分析自来水厂排泥水规模确定及常用工艺流程，以中山市某水厂排泥水处理系统为例，介绍各构筑物主要功能、设计参数和配套设备选型，为排泥水处理系统设计提供参考。

关键词：自来水厂；排泥水；干泥量；重力浓缩；脱水Design of Sludge Wastewater Treatment for WaterworksLIANG Zihao（Zhongshan Public Water co. , Ltd. , zhongshan 528400,China）Abstract: This paper summarized the scale and technological process of sludge wastewater treatment. Taking sludge wastewater treatment in zhongshan as an example, the main characteristics, design parameter and equipment selection were introduced in order to provide reference for design of sludge wastewater treatment system.Keywords: Waterworks Sludge wastewater Dried mud quantity Gravity thickening Dehydration自来水厂排泥水处理对象主要为沉淀池排泥水和滤池反冲洗水，约占水厂总产水量2%~5%。

若不经处理直接排入天然水体，其固体悬浮物浓度极易超出《水污染物排放限值》（DB44/26-2001），成为水体的重要污染源，容易对受纳水体造成污染。

[1]同时排泥水颜色呈黄色，直接影响到水体的色度，破坏河流环境的美观。

排泥水持续外排到天然水体，日积月累将会淤积在泥水排放口，从而抬高周边的河床，影响江河的航运和行洪排涝能力。

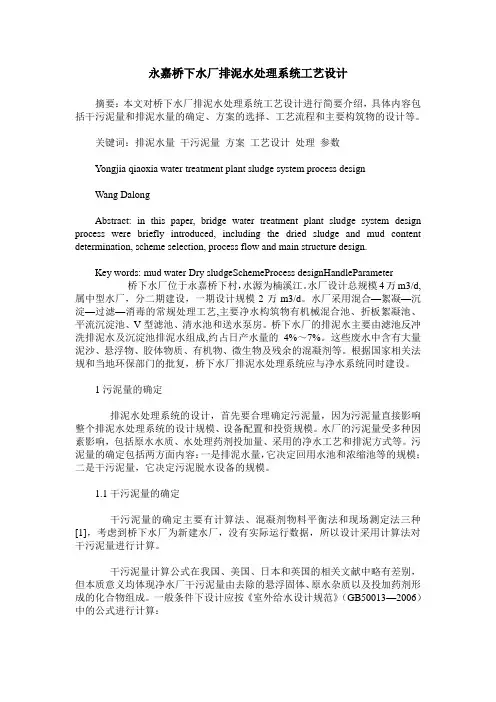

永嘉桥下水厂排泥水处理系统工艺设计摘要：本文对桥下水厂排泥水处理系统工艺设计进行简要介绍，具体内容包括干污泥量和排泥水量的确定、方案的选择、工艺流程和主要构筑物的设计等。

关键词：排泥水量干污泥量方案工艺设计处理参数Yongjia qiaoxia water treatment plant sludge system process designWang DalongAbstract: in this paper, bridge water treatment plant sludge system design process were briefly introduced, including the dried sludge and mud content determination, scheme selection, process flow and main structure design.Key words: mud water Dry sludgeSchemeProcess designHandleParameter 桥下水厂位于永嘉桥下村，水源为楠溪江。

水厂设计总规模4万m3/d,属中型水厂，分二期建设，一期设计规模2万m3/d。

水厂采用混合—絮凝—沉淀—过滤—消毒的常规处理工艺,主要净水构筑物有机械混合池、折板絮凝池、平流沉淀池、V型滤池、清水池和送水泵房。

桥下水厂的排泥水主要由滤池反冲洗排泥水及沉淀池排泥水组成,约占日产水量的4%～7%。

这些废水中含有大量泥沙、悬浮物、胶体物质、有机物、微生物及残余的混凝剂等。

根据国家相关法规和当地环保部门的批复，桥下水厂排泥水处理系统应与净水系统同时建设。

1污泥量的确定排泥水处理系统的设计，首先要合理确定污泥量，因为污泥量直接影响整个排泥水处理系统的设计规模、设备配置和投资规模。

水厂的污泥量受多种因素影响，包括原水水质、水处理药剂投加量、采用的净水工艺和排泥方式等。

水厂工艺设计方案一、工艺流程设计1.原水调节池：用于接纳源水、调节源水水质和水量，并进行初步混合和澄清，以便进一步处理。

2.预氧化池：对原水进行预氧化处理，通过喷气曝气等工艺，使水中的铁、锰等杂质被氧化沉淀。

3.絮凝池：加入絮凝剂，通过搅拌和静置，使悬浮物和胶体颗粒聚集沉淀。

4.沉淀池：将絮凝后的水经过净水沉淀，形成混凝水与清水层，在底部集水器中排出混凝水，上层的清水经过管道进入过滤池。

5.过滤池：采用石英砂和活性炭等材料填充的过滤池，对水进行过滤和吸附处理，去除水中的悬浮物和溶解性有机物。

6.消毒池：对过滤后的水进行消毒处理，常用的消毒剂有氯气和次氯酸钠等。

7.清水箱：用于存储消毒后的水，保证供水的连续性和稳定性。

8.配水管道：输送清水至用户的管道网络。

二、工艺设备选择和设计1.原水调节池：选用大型混合澄清池，以确保原水的充分混合和澄清效果。

2.预氧化池：选择气浮池或氧化滤池等设备，提高氧化效果，加速铁锰的沉淀。

3.絮凝池：根据水质特点选择合适的絮凝剂，并设计合理的搅拌和静置时间，以确保絮凝效果。

4.沉淀池：采用大型圆形沉淀池，设置集水器和排泥口，以确保沉淀水的质量和稳定性。

5.过滤池：选用多层过滤装置，如石英砂、活性炭和石英砾石等填料，设计合理的过滤速度和周期，以确保过滤效果和使用寿命。

6.消毒池：选择适宜的消毒剂和消毒方式，设计合理的消毒剂投加量和接触时间，以确保消毒效果。

7.清水箱：根据用户需求和供水量确定清水箱的容量和数量，设计合适的进出水口和溢流口，以确保供水的连续性和稳定性。

8.配水管道：根据用户需求和供水量确定管道的直径和流速，选择合适的材料和阀门，以确保水质和供水的安全性。

三、操作控制和自动化设备1.工艺控制：根据原水水质和用水需求变化，定期检测水质，调整处理参数，如pH、搅拌速度等，以确保处理工艺的稳定性和水质的稳定性。

2.设备监测：安装水质监测设备，监测各处理单元的进水和出水水质，以及水位、压力等参数，及时发现设备故障和异常情况，保证设备正常运行。

自来水厂过滤清水池清洗方案设计气水反冲洗滤池因具有滤速大、运行周期长、节水、滤后水水质好、便于自动化管理等特点，被广泛应用于大、中型水厂生产。

运行的好坏，取决于设计联络、施工建设、调试及生产运行管理多个环节，与水厂水质的达标和提升密切相关，凝聚了大量工程师的智慧和宝贵经验。

本期总结应对V型槽扫洗乏力、滤后水外溢、出水浊度异常、池内生长藻类、滤后水水质提升等问题的经验，可供气水反冲洗滤池的运行参考，以取得较好的生产效果。

扬州第四水厂二期滤池表面扫洗孔口低于排水槽堰顶150mm(垂直距离)，再加上排水的壅水高度约50mm，扫洗时发现水平推力与漂洗水面约有200mm的高差，造成扫洗力不足而使反冲洗过程产生的浊液和泡沫黏附在池壁上，且扫洗孔的出水冲向流动水层的中部，把较小粒径的滤料冲向排水槽，长期冲洗造成滤料表面倾斜。

在后续水厂建设工程中将扫洗孔标高提升比排水槽堰顶高20mm，从运行情况看，滤料表面砂层水平，扫洗效果好，池壁干净，无黏附泡沫浊液。

扬州四水厂一期工程普通快滤池出水浊度升高，滤后水浊度由正常情况下的0.2～0.3NTU升高为0.4～0.6NTU，同时，在一期清水池入口处发现石英砂。

由于白天需满负荷运行，滤池反冲洗一般安排在夜间低峰供水时，反冲洗效果难以观察，不能及时判断是哪格滤池出现异常，分析原因可能是某格滤池的滤头或滤板出现了问题。

通过逐一掀起彩钢瓦盖板观察反冲洗效果，在排查到第三格滤池时发现，中央排水槽两侧的反冲洗强度不一样，两侧的砂面也不一样高，判断为这一格滤池出了问题，更换损坏的滤头后投入运行生产，一期工程滤池出水又恢复正常，滤后水浊度又恢复到0.2～0.3NTU。

后续水厂新建或扩建时，单格滤池都安装浊度仪，量程为0～1000mNTU，既能反映每格滤池出水浊度的变化，又能及时发现异常。

自来水厂废水处理工艺流程自来水厂的生产废水主要来自沉淀池或澄清池排泥水和滤池反冲洗废水，其中包含了原水中的杂质以及水厂投加的药剂残留物，其水量一般约占水厂总制水量的3%~7%，对环境的冲击作用是显而易见的。

据估计，上海市全部水厂每年排入江河的悬浮物约达30万吨以上，有机物3万吨以上。

近年来，随着人们环境意识的增强，特别是强调走可持续发展道路以后，自来水厂排泥水处理以及污泥处置问题越来越受到重视，环保部门对自来水厂生产废弃物的排放和处置要求也逐渐提高。

我国许多规模较大的新建水厂和水厂扩改建工程也开始考虑排泥水处理和污泥处置问题，所采用的工艺流程也各不相同。

本文的主要目的是就自来水厂排泥处理采用的有关流程以及自控要求提出一些个人看法，供有关人士参考。

1.排泥处理常采用的工艺流程布置方式在工程设计中选择排泥水处理工艺流程时需考虑排泥水的沉降性能，上清液是否能达标排放，集泥池中的泥水浓度是否能满足浓缩脱水的需要，以及排泥水调节池和滤池反冲洗废水调节池是否能满足排泥水与废水预浓缩的体积要求等。

通常有下列几种布置方式可供选用参考：方式（1）：沉淀池排泥水浓缩处理，滤池反冲洗废水直接回用或排放。

适用于滤池反冲洗废水可满足回用要求的情况，考虑到长时间回用可能引起的金属离子富集等问题，亦考虑排放措施。

方式（2）：沉淀池排泥水浓缩处理，滤池反冲洗废水经废水调节池预沉，上清液回用或排放，底部污泥水浓缩处理。

适用于滤池反冲洗废水不能满足回用要求，但预沉后上清液可以满足回用要求的情况。

方式（3）: 沉淀池排泥水和滤池反冲洗水经调节池混合后，上清液回用或排放，底部污泥水浓缩处理。

适用于滤池反冲洗废水不能满足回用要求，但单独浓缩无法脱水机械要求，只能与沉淀池排泥水混合浓缩的情况。

国内外有些资料上还介绍了一些工艺流程，基本上都是在以上三种基础上略做修改，此处不再介绍。

2.排泥水处理工艺优化自来水厂沉淀池排泥水和滤池反冲洗废水的浓度和沉降性能之间存在着较大的差别。

净水厂排泥水处理方案摘要：近年来，随着环保要求的提高，净水厂的排泥水需要经过处理方可排放，其处理方式关系到水厂的运行成本及运行维护的便利性，本文就净水厂的排泥水处理方式及相关设备选型作论述。

关键词：沉淀池排泥水滤池反冲洗脱水净水厂排泥水（沉淀池排泥水以及滤池的反冲洗水）水量约占其制水量的2%～4%。

虽然水厂排泥水中无机成分占绝大多数，但其悬浮物浓度很高，如果将这部分水直接排入水体，不仅是对水资源的一种浪费，还会对受纳水体造成污染。

研究发现，以铝盐作为混凝剂的污泥中氢氧化铝浓度的增加会导致底栖生物死亡率随之升高；而污泥的沉积作用则会造成水体中某些鱼类食物短缺，影响鱼卵的成活率。

此外，给水污泥中还存在许多其他的污染物，如有机物、重金属离子、砷、氟、硝酸根和放射性物质等，也会对水环境产生影响。

排泥水若直排入污水管网，很可能会引起管道淤积，加大污水处理厂的负担。

而排泥水若能处理后回收利用，还可在一定程度上缓解水资源短缺的矛盾，节省能耗。

由于原水浊度较低，排泥水的回收利用，可在一定程度上改善絮凝条件，节省矾耗。

综上所述，为了保护节约水资源、降低能耗药耗，净水厂实施排泥水减量化、无害化和资源化处理势在必行。

1.处理方式水厂排泥水处理工艺及系统组成可能各有不同，但根本区别在于将沉淀池排泥水和滤池反冲洗废水两类排泥水合并处理还是分别处理两种选择。

水厂沉淀池排泥水的悬浮杂质含固率一般为0.2%～1.0%[1]，高出滤池冲洗废水的含固率二、三十倍，滤池反冲洗废水量很大，因此，若将沉淀池排泥水和滤池反冲洗废水合并处理一起进入调节池，虽可比分别处理工艺省却了废水调节池，减少了该部分的基建投资和占地，但沉淀池排泥水却被滤池冲洗废水稀释，不利于其后的浓缩设施的污泥浓缩效果，浓缩设施也因处理水量增大、浓缩效果差而需增加基建投资和占地，致使污泥处理工程的总投资反而增大。

因此目前各水厂推荐采用沉淀池排泥水和滤池反冲洗废水分别处理工艺。

澄清池的设计方法和施工工艺澄清池是水处理系统中重要的环节之一，它起到了去除悬浮固体颗粒、悬浮物和浊度等杂质的作用。

在水处理过程中，澄清池的设计方法和施工工艺对于水质的净化效果和后续处理步骤的顺利进行起着至关重要的作用。

本文将对澄清池的设计方法和施工工艺进行探讨和阐述。

首先，澄清池的设计方法应充分考虑水处理系统的工艺要求和水源特点。

根据水源的水质、悬浮物含量和处理流量等因素，确定合适的澄清池尺寸和容量。

对于大型工程项目，一般采用多槽串联或并联的方式，以逐级去除水中的悬浮物。

此外，根据不同的水源特点，可以选择不同的澄清池结构，如圆形、矩形或倒U型等。

其次，澄清池的设计方法还应考虑到澄清池的水力特性和搅拌能力。

澄清池的水流速度应根据悬浮物的沉降速度来确定，以确保悬浮物在澄清池内有足够的停留时间，使其沉降至底部。

同时，澄清池还应配置合适的搅拌设备，以保证水中的悬浮物均匀分布，并促进悬浮物的沉降。

另外，澄清池的设计方法还应考虑到废水的处理方式和后续处理工艺。

根据废水处理的要求，可以在澄清池中设置滤料层或活性炭吸附层等，以进一步去除水中的杂质和污染物。

同时，澄清池还应设置适当的污泥处理装置，以便对澄清池底部沉淀的污泥进行处理和回收利用。

在施工工艺方面，澄清池的建设需要严格按照设计方案进行。

首先，要对地基进行合理处理，确保澄清池的基础稳固并满足承载能力要求。

其次，要选择合适的施工材料和施工方法，保证澄清池的建设质量。

在澄清池的壁面和底部铺设防渗材料，以防止水体渗漏。

同时，还需要注意澄清池的出口和进口的设置，以便实现水流的顺畅。

值得注意的是，澄清池的施工过程中需要遵守相关安全规范和环保要求。

在施工过程中，需要对施工现场进行管理和监督，确保施工过程中不产生污染物和对周边环境造成影响。

同时，也需要进行必要的安全措施，保障施工人员的安全。

总之，澄清池的设计方法和施工工艺是水处理系统中的关键环节。

合理的设计和高质量的施工工艺可以有效去除水中的悬浮物和杂质，提高水质的净化效果。
