化工制图与识图习题（含答案）一、单选题（共19题，每题1分，共19分）1.关于物料名称及代号错误的是()A、IS表示工艺固体B、再表示工艺流体C、LS表示高压强汽正确答案：C2.Ra、Rz分别代表()A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A3.管理布置图说法正确的是()A、需要标注与设备有关的建筑物的尺寸B、标题栏上行写平面下行写布置图C、安装方位标一般南向标志正确答案：A4.管道布置图的绘制说法正确的是()A、不需要选比例B、绘制视图用粗线画出建筑物C、需要确定管道布置图的表达方案正确答案：C5.下列属于A2图幅的尺寸是()A、1189*841B、210﹡297C、420﹡594正确答案：C6.关于设备分类代号表示正确的是()A、塔:SB、容器:当C、反应器中正确答案：C7.当设备的直径超过()mm时，应开设人孔。

A、800B、900C、600正确答案：B8.下列说法正确的是()A、向视图只允许向特定方向的基本视图B、向视图是剖视图C、向视图是可以自由配置的基本视图正确答案：C9.在管道布置图上标注标高流法错误的是()A、当标高以管底为基准时，加注管底代号“DPELSI、SIT”B、管道之间间隔较小时。

允许引出标准。

C、当标高以量道中心线为基准时，只需要标注“配置、证件”正确答案：A10.下列不属于化工设备结构特点的是()A、壳体以回转体为主B、大量采用螺纹连接C、尺寸大小相差悬殊正确答案：B11.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。

称为()A、设备图B、管道图C、流程图正确答案：B12.下列不属于普通布置图的内容是()A、断面图B、足够的尺寸C、一组视图正确答案：A13.关于管架错误的是()A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K表示吊架正确答案：C14.管道通常不需要用《》管件连接起来。

化工制图与识图复习题+答案一、单选题（共19题，每题1分，共19分）1.不属于阅读零件图的方法或步骤的是()A、管道布置分析B、概括了解C、总结归纳正确答案：A2.下列说法正确的是()A、向视图是剖视图B、向视图只允许向特定方向的基本视图C、向视图是可以自由配置的基本视图正确答案：C3.管理布置图说法正确的是()A、标题栏上行写平面下行写布置图B、需要标注与设备有关的建筑物的尺寸C、安装方位标一般南向标志正确答案：B4.不属于化工设备结构特点的是()A、壳体以回转体为主B、广泛采用标准零部件C、尺寸相差不大正确答案：C5.基本视图有几种()A、6B、5C、4D、3正确答案：A6.标注圆的直径尺寸时，()一般应通过圆心，尺寸箭头指到圆弧上。

A、尺寸界限B、尺寸数字C、尺寸线正确答案：C7.管道范程线的画法错误的是()A、用粗线画出各设备之间的主要物流通过线B、用中粗线画出其他辅助物料的疏沟线C、用细点画线画出主要和改要物画流形线正确答案：C8.压力较高的设备，一般选用直径为()mm的人孔。

A、500B、600C、400正确答案：C9.关于法兰连接说法错误的是()A、可拆连接B、一般由法兰、垫片、螺母等零件组成C、不可拆连接正确答案：C10.贮罐是化工生产中常用的一种贮存设备，一般由()组成。

A、筒体、封头、管件、阀门B、简体、封头、支座、人孔、接管C、筒体、封头、支座、阀门正确答案：B11.工艺管道及仪表流程图说法错误的是()A、不按比例绘制B、采用标准规格的AO图幅C、采用标准规格的A1图幅正确答案：B12.关于公差说法正确的是()A、公差可能为正、负或零B、公差为正C、公差为负正确答案：A13.合理布置管道时不需要考虑的是()A、管道的生产价格B、物料因素C、便于操作及安全生产正确答案：A14.关于流程线说法正确的是()A、一般用折线B、一般画成水平线和垂直线C、一般用斜线正确答案：B15.下列不属于剖视图的种类是()A、全部视图B、断面图C、局部剖视正确答案：B16.国家标准规定，机械图样中的尺寸以()为单位。

（0746）《化工制图》复习思考题一、制图基本知识思考题1、在国家标准中对图幅、图框格式以及比例是如何规定的？2、在国家标准中对字体及图线宽度是如何规定的？3、在国家标准中对尺寸注法是如何规定的？二、投影基础思考题1、正投影法的概念及其特点？2、什么是显（反）实性？直线在怎样位置时，其投影具有显（反）实性？3、什么是积聚性？直线在怎样位置时，其投影具有积聚性？4、三面投影的投影对应关系是什么？5、怎样根据点的两面投影求其第三面投影？6、怎样根据两面投影区分投影面的垂直线和平行线？7、怎样根据三面投影，判别一个平面对投影面的相对位置？如果只有两面投影，能否判断？8、当已确定投影中的一个封闭线框为物体上某一平面的投影时，如何确定该投影是否反映平面的实形？三、基本立体及其表面交线思考题1、棱柱体、棱锥体的投影有哪些特点？2、圆柱体、圆锥体的投影有哪些特点？3、在以上立体表面上取点和线有哪些方法？4、在什么情况下，圆柱面的截交线是圆、椭圆及两条平行线？5、在什么情况下，圆锥面的截交线是圆、双曲线及两条直线？6、在什么情况下，需要利用辅助线（直线和圆）求作截交线？7、在什么情况下，正交圆柱的相贯线可以采用简化画法？怎样判断其凹凸方向及虚实？8、在什么情况下，相贯线是平面曲线（圆、椭圆及两条平行线）？四、组合体思考题1、什么是组合体？有哪些组合方式？2、什么是形体分析法？在组合体画图和读图时有什么作用？3、什么是线面分析法？在组合体画图和读图时有什么作用？4、什么是基准？哪些元素可以作为基准？5、标注尺寸时为什么要先选定基准？什么是定形、定位和总体尺寸？6、标注尺寸时应注意哪些问题？7、怎样才能结合形体分析法和线面分析法，快速而准确地完成组合体的读图？五、机件常用表达方法思考题1、机件的常用表达方法有哪些？2、基本视图相互之间有怎样的位置关系？3、斜视图和局部视图的适用条件有哪些？4、全剖视、半剖视和局部剖视的适用条件有哪些？5、剖视图的标注规则有哪些？6、移出剖面和重合剖面有什么不同？7、断面图的标注规则有哪些？8、当剖切平面经过肋板时，怎样确定是否画剖面线？六、标准件和常用件思考题1、螺纹的三要素是什么？2、标准螺纹的标记包含哪些内容？试说明M20、M20×1.5和G3/4的含义3、绘制螺纹连接件的装配图时，应遵守哪些基本规定？4、三种螺纹连接件的装配图（简化画法）——螺栓连接、螺钉连接、螺柱连接5、试简述零件的画图和读图的步骤和方法七、零件图1. 表面粗糙度1).表面粗糙度的概念2).表面粗糙度的符合3).表面粗糙度的代号4).表面粗糙度在图样上的标注方法2.极限与配合1).互换性概念。

试卷三答案
考试答案：《化工制图》开课性质：考试
一、选择题（每题5 分，共5 分）
1．在对焊法兰下面打一各钩
二、作图题（每题10 分，共30 分）
1.求作俯视图(10分)
2.参照物体轴测图,求作左视图(10)
3.补全剖视图上的缺线(10分)
三、将主视图画成全剖视图（10分）
四、用多次旋转的表达方法画出正确的主视图（15分）
五、分析螺栓连接中的错误，补全所缺的图线（20分）
六、看懂冷凝器装配图，回答下列问题（20分）
1. 图上零件编号共有26种,属于标准化零部件有 12 种,接管口有7个。

2. 装配图采用了2个基本视图。

一个是主视图。

另一个是右视图。

主视图采用的是全剖的表达方法,右视图采用的是半剖的表达方法。

3. A—A 剖视图表达了 s 型和 F 型鞍式支座，其结构的螺栓孔不同，为什么？因为热胀冷缩的原因。

4. 图样中采用了 1 个局部放大图,主要表达了封头和管板以及换热管的连接方法。

5. 该冷凝器共有 98 根管子。

管内走水。

管外走料气。

6. 冷凝器的内经为 400 ，外经为 408 ;该设备总长为 1840 , 总高为 710 。

7. 换热管的长度为 1510 ,壁厚为 2.5 。

8. 试解释“法兰30-1.6”(件14)的含义。

法兰：连接管子或容器的零件。

30: 法兰的公称直径。

1.6: 法兰的公称压力。

化工原理实验思考题及答案精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】化工原理实验思考题（填空与简答）一、填空题：1．孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。

2．孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。

3．直管摩擦阻力测定实验是测定 λ 与 Re_的关系，在双对数坐标纸上标绘。

4．单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。

5．启动离心泵时应 关闭出口阀和功率开关 。

6．流量增大时离心泵入口真空度 增大_出口压强将 减小 。

7．在精馏塔实验中，开始升温操作时的第一项工作应该是 开循环冷却水 。

8．在精馏实验中，判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9．在传热实验中随着空气流量增加其进出口温度差的变化趋势：_进出口温差随空气流量增加而减小 。

10．在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。

11．萃取实验中_水_为连续相， 煤油 为分散相。

12．萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。

13．干燥过程可分为 等速干燥 和 降速干燥 。

14．干燥实验的主要目的之一是掌握干燥曲线和干燥速率曲线的测定方法。

15．过滤实验采用悬浮液的浓度为 5% ，其过滤介质为帆布。

16．过滤实验的主要内容测定某一压强下的过滤常数。

17．在双对数坐标系上求取斜率的方法为：需用对数值来求算，或者直接用尺子在坐标纸上量取线段长度求取。

18．在实验结束后，关闭手动电气调节仪表的顺序一般为：先将手动旋钮旋至零位，再关闭电源。

19．实验结束后应清扫现场卫生，合格后方可离开。

20．在做实验报告时，对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。

21.在阻力实验中，两截面上静压强的差采用倒U 形压差计测定。

【最新整理，下载后即可编辑】化工制图复习题1. 化工行业中常用的工程图样的分类。

答：化工机器图、化工设备图和化工工艺图。

2. 化工设备零部件的种类分为哪两大类？举例说明。

答：① 化工机器。

指主要作用部件为运动的机械，如各种过滤机，破碎机，离心分离机、旋转窑、搅拌机、旋转干燥机以及流体输送机械等。

②化工设备。

指主要作用部件是静止的或者只有很少运动的机械，如各种容器（槽、罐、釜等）、普通窑、塔器、反应器、换热器、普通干燥器、蒸发器，反应炉、电解槽、结晶设备、传质设备、吸附设备、流态化设备、普通分离设备以及离子交换设备等。

3. 筒体（钢板卷制、无缝钢管）公称直径如何确定？（外径、内径各为多少？）答：一般来说，直径从300mm至6000mm，筒体可由钢板卷焊而成，其工程直径为筒体的内径；当DN在1000mm以内时每增加50mm为一个直径档次，在1000~6000mm时每增加100mm为一个直径档次。

直径小于500mm时，可以直接使用无缝钢管来作筒体，其工程直径为同体的外径。

4. 椭圆封头公称直径如何确定？（外径、内径各为多少？）答：其长轴为短轴的2倍，JB/T4746——2002《钢制压力容器用封头》规定，以内径为标准椭圆形代号为EHA，以外径为标准的椭圆形封头代号为E HB。

5. 筒体与封头的连接方式有哪些？答：直接焊接、法兰连接。

6. 管法兰的分类？答：一个是由国家质量技术监督局批准的管法兰国家标准GB/T9112~9124—2000另一个是化工行业标准HG20592~20635—2009《钢制管法兰、垫片、紧固件》。

8. 管法兰按其与管子的连接方式分为哪几类。

答：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

9. 压力容器法兰分为哪几类?密封面形式有几种？答：有甲型平焊法兰、乙型平焊法兰和长颈对焊法兰，其密封面形式有平面型密封、凹凸面密封、榫槽面密封。

11. 球形、椭圆、碟形、锥形、平板封头的特点。

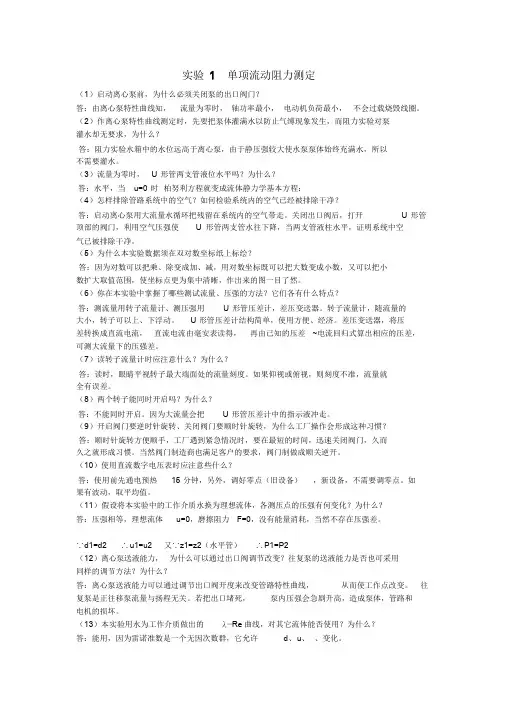

实验1单项流动阻力测定（1）启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。

（2）作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。

（3）流量为零时，U 形管两支管液位水平吗？为什么？答：水平，当u=0 时柏努利方程就变成流体静力学基本方程：（4）怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U 形管顶部的阀门，利用空气压强使U 形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

（5）为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。

（6）你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？答：测流量用转子流量计、测压强用U 形管压差计，差压变送器。

转子流量计，随流量的大小，转子可以上、下浮动。

U 形管压差计结构简单，使用方便、经济。

差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。

（7）读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。

如果仰视或俯视，则刻度不准，流量就全有误差。

（8）两个转子能同时开启吗？为什么？答：不能同时开启。

因为大流量会把U 形管压差计中的指示液冲走。

（9）开启阀门要逆时针旋转、关闭阀门要顺时针旋转，为什么工厂操作会形成这种习惯？答：顺时针旋转方便顺手，工厂遇到紧急情况时，要在最短的时间，迅速关闭阀门，久而久之就形成习惯。

当然阀门制造商也满足客户的要求，阀门制做成顺关逆开。

1、流体的流动类型与雷诺数的值有什么关系？答：根据实验，流体在圆形直管内流动，Re≤2000（有的资料达到2300）时属于层流；Re ＞4000时则一般为湍流。

Re在2000~4000之间时，流动处于一种过渡可能是层流，可能是湍流，或是二者交替出现，主要由外界条件所左右。

2、顶端水槽为什么要进行这样设计？答：为了保持水压稳定从而使流速稳定。

对于一定温度的流体，在特定的圆管内流动，雷诺准数只与流速有关。

本实验是改变水在管内的速度，观察不同雷诺准数下流体流型的变化。

要想观察不同雷诺数下的流体类型，那么在某一雷诺准数下的流速要维持恒定。

假如顶上水槽的液面不断变化，那么管中流体的流速也会不断改变，无法达到实验要求。

所以，顶上水槽内的液面要维持恒定。

3、过滤刚开始时，为什么滤液经常是浑浊的？答：因为刚开始的时候滤布没有固体附着，所以空隙较大，浑浊液会通过滤布，从而滤液是浑浊的。

当一段时间后，待过滤液体中的固体会填满滤布上的空隙从而使固体颗粒不能通过滤布，此时的液体就会变得清澈。

4、料液浓度和过滤压强对K有影响么？答：K=2kΔp^(1-s),s为滤屏压缩性指数，对不可压缩滤饼，s=0.k=1/（μrc),μ为滤液黏度，r为比阻，c为浓度。

所以一般地讲，滤浆浓度越大，过滤常数K越小，滤浆浓度越小，K越大。

过滤压强Δp越大，过滤常数K也越大，反之则越小。

5、过滤的基本原理是什么？影响过滤速度的主要因素有那些？答：过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。

影响过滤速度的主要因素有压力差△p，滤饼厚度L，滤饼和悬浮液的性质、组成、特性，悬浮液温度，过滤介质的阻力等。

6、测压管指示值是按什么规律变化的?为什么会这样变化?答：测压管指示值反应的是流体的势能。

当H不变时，流量增加，则测压管水头降下来；当改变H时，流量增加，测压管水头可能不变，也可能降，也可能升。

第二章流体输送机械2-1 流体输送机械有何作用？答：提高流体的位能、静压能、流速，克服管路阻力。

2-2 离心泵在启动前，为什么泵壳内要灌满液体？启动后，液体在泵内是怎样提高压力的？泵入口的压力处于什么状体？答：离心泵在启动前未充满液体，则泵壳内存在空气。

由于空气的密度很小，所产生的离心力也很小。

此时，在吸入口处所形成的真空不足以将液体吸入泵内。

虽启动离心泵，但不能输送液体（气缚）；启动后泵轴带动叶轮旋转，叶片之间的液体随叶轮一起旋转，在离心力的作用下，液体沿着叶片间的通道从叶轮中心进口位置处被甩到叶轮外围，以很高的速度流入泵壳，液体流到蜗形通道后，由于截面逐渐扩大，大部分动能转变为静压能。

泵入口处于一定的真空状态（或负压）2-3 离心泵的主要特性参数有哪些？其定义与单位是什么？1、流量q v: 单位时间内泵所输送到液体体积，m3/s, m3/min, m3/h.。

2、扬程H：单位重量液体流经泵所获得的能量，J/N，m3、功率与效率：轴功率P：泵轴所需的功率。

或电动机传给泵轴的功率。

有效功率P e：P e q v gH效率：P e p2-4 离心泵的特性曲线有几条？其曲线的形状是什么样子？离心泵启动时，为什么要关闭出口阀门？答：1、离心泵的H、P、与q v 之间的关系曲线称为特性曲线。

共三条；2、离心泵的压头H 一般随流量加大而下降离心泵的轴功率P 在流量为零时为最小，随流量的增大而上升。

与q v 先增大，后减小。

额定流量下泵的效率最高。

该最高效率点称为泵的设计点，对应的值称为最佳工况参数。

3、关闭出口阀，使电动机的启动电流减至最小，以保护电动机。

2-5 什么是液体输送机械的扬程？离心泵的扬程与流量的关系是怎样测定的？液体的流量、泵的转速、液体的粘度对扬程有何影响？答：1、单位重量液体流经泵所获得的能量2、在泵的进、出口管路处分别安装真空表和压力表，在这两处管路截面1、2 间列伯努利方程得：H h2 2P P u uM 2 HV 1g 2gf3、离心泵的流量、压头均与液体密度无关，效率也不随液体密度而改变，因而当被输送液体密度发生变化时，H-Q 与η-Q 曲线基本不变，但泵的轴功率与液体密度成正比。

化工制图思考题引言化工制图是化工工程中非常重要的一项工作。

通过化工制图，工程师能够清晰地了解工艺流程、设备布置和管道连接等信息，为工程设计和建设提供有力的依据。

本文将介绍几个在化工制图中常见的思考题，并通过Markdown文本格式输出。

思考题一：工艺流程图假设你正在设计一个化工生产工艺，并需要制作工艺流程图。

请问，在制作工艺流程图时，你需要考虑哪些因素？请你详细阐述。

在制作工艺流程图时，需要考虑以下因素：1.工艺流程：首先，需要了解所设计的化工生产工艺的具体流程。

根据工艺流程，将各个操作单元和设备连接起来，形成完整的工艺流程图。

2.设备标识：在工艺流程图中，需要标识出每个操作单元和设备的具体名称和编号。

这样，工程师和操作人员就能够清晰地识别和理解工艺流程图中的各个设备。

3.管道连接：工艺流程图中还需要标注出各个设备之间的管道连接情况。

这样，能够清晰地了解物料的流动方向和管道之间的连接关系。

4.控制系统：在工艺流程图中，还需要标识出各个设备的控制系统，包括传感器、阀门、液位计等。

这样，能够清晰地了解工艺流程中的自动控制和监控情况。

5.安全措施：在工艺流程图中，还需要标示出各个设备的安全措施，包括安全阀、泄漏装置等。

这样，能够清晰地了解工艺流程中的安全性控制措施。

以上是制作工艺流程图时需要考虑的主要因素，有了完整的工艺流程图，工程师就能够更好地进行工艺设计和工程建设。

思考题二：设备布置图在化工工程中，设备布置图是非常重要的一项工作。

请问，在制作设备布置图时，你需要考虑哪些因素？请你详细阐述。

在制作设备布置图时，需要考虑以下因素：1.设备间距离：首先，需要考虑各个设备之间的间距。

合理的设备间距可以保证设备的正常运行和维修，同时也能保证人员的安全。

2.设备连接：在设备布置图中需要标识出各个设备之间的管道连接和接口。

这样，工程师和操作人员就能够清晰地了解设备之间的物料流动情况。

3.设备安装位置：在设备布置图中需要标注出各个设备的具体安装位置。
