第四章　航空摄影测量

第一节　概 况

安徽拟建地籍航测队始于民国26年（1937年）夏，因抗日战争起，未果。民国23～27

年，南京陆地测量总局航测队，水利航测队曾在皖境马鞍山、金寨、淮河流域进行航测，但

成图数量甚少，且所成之图为象片图，航测略图，亦非正式地图品种。当时，总局航测队，水

利航测队的仪器设备已初具规模，主要仪器有从德国及瑞士购进的容克飞机，长、短焦距

航摄仪，蔡司全自动纠正仪、多倍仪、谢慕洪纠正仪、蔡司宽角六镜投影仪等。民国时期没

有制定航测规范，总局在各地所测之图“多因功令急迫，时间限制，不得不就已有设备从事

工作，至于采用完全合理方法非独环境所不许，即人员训练，亦为时势所难办到也。”①

建国后，航空测量是安徽测制基本图的主要方法。1952年12月，总参测绘局颁行《航

空测量总则》，这是建国初期测制1∶2．5万、1∶5万、1∶10万比例尺地形图的主要技术

依据。总则就航测成图的各个工序、作业方法、程序、限差等主要方面，提出原则要求。主

要有：地物点与图根点的关系位置，其误差不超过1毫米；等高线位置最大误差，1∶2．5

万、1∶5万比例尺图平地不超过1／3等高距、丘陵地不超过2／3等高距；综合法成图时，

以投影差0．4毫米为限，小于此数时，采用象片图测图，大于此数时，采用单张象片测图；

综合法成图，当成图比例尺为1∶2．5万、1∶5万时，相应的航摄比例尺应为1∶2万及1

∶8万～1∶8．5万；每幅图规定应有4个以上三角点，1个以上几何水准点，5个以上外业

平控点；单张象片测图时，每片应有9个以上均匀布置之野外平控点。像片控制网的建立，

以计算法或图解法进行；当象片有效范围内高差超限时，应分带投影，避免误差积累过大；

布置摄影测量网时，外业地面控制点距离规定：1∶2．5万比例尺图，平面点为15～20公

里，高程点为5～10公里；1∶5万比例尺图，平面点30～40公里，高程点15～20公里；高

程点的测定，用经纬仪或平板仪以间接法测定；调绘时，对人烟稠密区，需全面调查，困难

地区可依照样片，进行室内判读，然后外业对照检查。碎部测图，山地用多倍仪，丘陵地用

立体量测仪，平地实测象片图。

1974年国家测绘总局、总参测绘局颁行1∶5千、1∶1万及1∶2．5万、1∶5万、1∶

·321·①王南原《我国十年来应用航空测量之回忆与检讨》；1942年9月“测量杂志”2卷。10万比例尺航测内外业规范、图式，1979年有所补充，1981年又重编再版。这些文本，是

1974～1989年间安徽航测工作的主要依据。新规范的内容，比1952年12月总参测绘局

编印的总则要更加详尽具体，对作业方法和成图精度提出了更高的要求，主要有：①基本图测绘，统一采用高斯～克吕格投影，1∶2．5万至1∶10万比例尺测图，采用6度分带；1∶5千、1∶1万比例尺测图，采用3度分带。统一采用1954年北京坐标系，1956年黄海高

程系。②采用国际分幅。1∶5万图，经差15分，纬差10分；1∶2．5万图，经差7分30秒，纬差5分；1∶1万图，经差3分45秒，纬差2分30秒。③地形分类：平地，坡度小于2度，

丘陵地，2度～6度；山地6度～25度；高山地，大于25度。基本等高距规定见下表2—4—

1。

1∶1万～1∶5万比例尺地形图基本等高距表表2－4－1　（1974～1989年）

地形类别基本等高距（米）

1∶1万1∶2．5万1∶5万

平　地1．05（2．5）10（5）

丘　陵2．5510

山　地5．01020

高山地10．01020

④航摄比例尺：当成图比例尺为1∶1万、1∶2．5万、1∶5万时，其相应的航摄比例尺

应分别为1∶1万～1∶2．5万，像幅18×18厘米；1∶2．5万～1∶3．5万，像幅23×23厘米，1∶3．5万～1∶7．5万，像幅18×18厘米。⑤高程注记点数，1∶2．5万、1∶5万比例尺图每平方分米内，平地、丘陵地10～20个，山地、高山地8～15个；1∶1万比例尺图15～

20个，地形特征点稀少的山地、高山地5～10个。⑥地形图精度：地物点对附近野外控制点的平面位置中误差，平地、丘陵地应小于±0．5毫米，山地、高山地应小于±0．75毫米；

高程注记点及等高线对附近野外控制点的高程中误差，依地形类别和测图比例尺规定如下表2—4—2。

1∶1万～1∶5万比例尺地形图加密点、高程注记点规定精度表表2－4－2　（1974～1989年）

成图比例尺地形类别内业加密点高程注记点等高线

1∶1万平　地—0．350．5

丘　陵1．01．21．5

山　地2．02．53．0

高山地3．04．05．0

·421· 表2－4－2（续）

成图比例尺地形类别内业加密点高程注记点等高线

1∶2．5万平　地1．01．21．5

丘　陵1．52．02．5

山　地2．03．04．0

高山地3．55．07．0

1∶5万平　地2．02．53．0

丘　陵3．04．05．0

山　地4．06．08．0

高山地7．010．014．0

注：①规定两倍中误差为最大误差。②上表以米为单位。

安徽1∶5万比例尺军用图测绘，紧随境内国家大地网布测工序之后。1954年6月，

首先在东经116度30分以东地区开始航摄。1959年后开始116度30分以西航摄。安徽东部地区大地网，总参测绘局按旧规范作业，只布测至三等，西部按新规范作业，布测至四

等。南京军区测绘大队在此基础上，加密Ⅰ、Ⅱ级军控点作为测制1∶5万比例尺地形图的

地面控制。第一轮1∶5万比例尺测图，外业采用构架航线布点，用中测法，辐射三角法，多倍仪法加密象控点，用图解法或解析法平差。第二轮外业用航带法，区域网法布点，以空中

三角测量加密象控点并在电子计算机上完成解析平差。调绘时，由作业员持单张象片到实

地判读调查；第三轮测图，多采用室内判读与外业兵要地志调查相结合的方法，其综合取舍原则与地物符号表示，执行相应比例尺图式中的有关规定。1954～1978年，总参测绘局

在皖境成1∶5万比例尺图2次，覆盖全省，现正进行第3次更新。安徽省内测绘机构开展航测起步较晚，省水利厅率先于1957年在青弋江、水阳江地区开展1∶2．5万比例尺航测

图，但仅做调绘与测曲线两项外业工作，内业依然由省外单位协作完成。这之后，航测曾一

度停顿。1976年起，省内航测初具规模。从此，结束了安徽航测成图完全依赖于外援的局面。据1989年统计，省内各单位航内设备情况如下表2—4—3。

安徽省测绘系统航测内业仪器设备统计表表2－4－3　（1989年）

单位名称立体坐标仪展点仪纠正仪多倍仪精测仪

模　拟解　析立体测图仪复照仪激光照排胶印机

省测绘局41376112113

省地质局4111216512

省煤田物探队11／1／／66／／

省冶金系统／／／5／／／111

·521·1975～1989年，省测绘局除主管全省测绘行业管理外，其主要任务是按国家计划测制全省1∶1万比例尺基本图。1984年后，国家开始改变单一计划经济模式，测绘生产也

开始执行以指令性计划为主，指导性计划为辅的方针，地图生产开始面向社会、面向市场。期内，测成并印刷1∶1万比例尺国家基本图3845幅，内业因资金不足，还有1440幅未印刷。同时，也完成了一批城建、公路、地籍、重大工程项目的大比例尺测图任务。

省内1∶1万比例尺地图测绘，严格按照1974年总局制定，1979、1981年补充重版的

1∶5千，1∶1万比例尺航测内外业规范、图式作业。出测前，局生产处组织人员进行实地

踏勘，根据测区地形、资料及人员设备状况，编写测区技术设计书，以保证规范要求能够顺利贯彻执行。

1∶1万比例尺航测图象控点的测量，在国家一、二、三、四等三角点，Ⅰ级军控点（Ⅱ级精度低，不能用）的基础上，采用交会、引点、线形三角锁、量距导线、红外仪导线诸法测定象控点平面位置；在国家一、二、三、四等水准基础上，通过等外水准，测图水准、经纬仪

高程导线、三角高程路线、独立交会高程诸法，测定象控点高程数值。外业使用仪器有：J2、

J6型光学经纬仪、中短程进口测距仪、国产及进口大平板仪，PC—1500计算机。综合法测

图时，等高线在实地测绘。平面地物调绘用纠正镶嵌好的象片图板，丘陵、山地、高山地调绘用单张像片。当像片比例尺过小（1∶3．2万～1∶3．5万）时，采取隔片放大法，放大成1

∶1．8万比例尺的裱板片作调绘片，调绘片与控制片同号。在实地进行调绘，不允许室内判读。接边在作业期内由作业员完成。队有专职检查员，每队5～7人不等，检查与作业交叉进行。检查范围与数量根据实标情况确定，一般为15～30％，问题较多的图幅，扩大检

查范围，最多100％。外业结束后检查员根据局定标准，进行质量评定，对不合格产品，一律推倒重来。局生产处负责最后验收，验收完毕后编写验收报告，存档。由于管理严格，所

有成果成图均能符合国家规范图式要求，满足广大用户需要。

合集下载

航空摄影测量技术设计书

航空摄影测量技术设计书

- 1 - 1 前 言

1.1主要工作内容

（1）获取增城市市域范围内约1650平方公里真彩数码航片。

（2）沿增从高速、北三环高速和广河高速公路测绘面积约216平方公里1：2000数字线划图（DLG）。

（3）中心城区62平方公里1：2000数字线划图（DLG）修测。

（4）广汕路以北第一期测绘302平方公里1：2000数字线划图（DLG）。

（5）广汕路以北第二期测绘498平方公里1：2000数字线划图（DLG）。

（6）广汕路以南650平方公里数字正射影像图（DOM）生产。

1.2 技术依据

表1 技术依据

序号 标准名称 标准代号

1 《全球定位系统城市测量技术规程》 CJJ73-97

2 《航空摄影技术设计规范》 GB/T19294-2003

3 《城市测量规范》 CJJ8-99

4 《1：500、1：1000、1：2000地形图图式》 GB/T7929-1995

5 《1：500、1：1000、1：2000航测内业规范》 GB7930-87

6 《数字测绘产品检查验收规定和质量评定标准》 GB/T18316-2001

7 地球空间数据交换格式 GB/T 17798—1999

8 1：500、1：1000、1：2000

地形图航空摄影测量数字化测图规范 GB 15967—1995

9 国家测绘局《GPS辅助航空摄影技术规定(试行）》 —

- 2 - 10 国家三、四等水准测量规范 GB 12898—91

11 数字测绘产品质量要求第1部分:

数字线划地形图，数字高程模型质量要求 GB/T17941.1—2000

12 《1：500、1：1000、1：2000航测外业规范》 GB7931-87

13 《测绘产品检查验收规定》 CH1002-95

14 《测绘产品质量评定标准》 CH1003-95

15 《1：500、1：1000、1：2000地形图数字化规范》 GB/T17160—1997

浅谈倾斜摄影测量与传统航空摄影测量的区别

浅谈倾斜摄影测量与传统航空摄影测量的区别

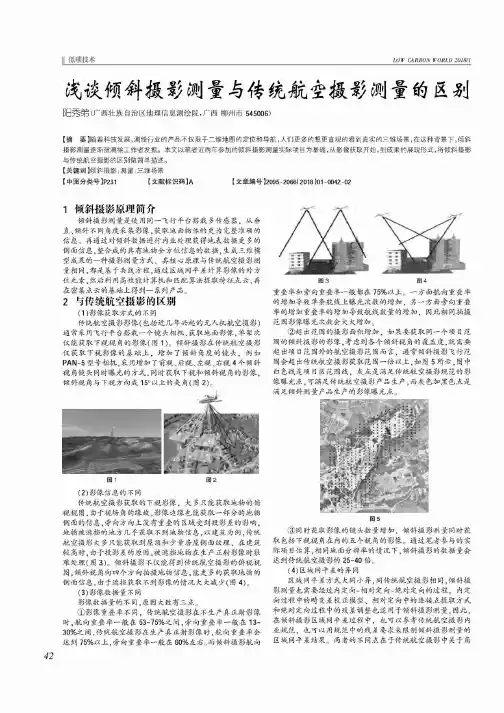

低碳技术LOW CARBON WORLD 2018/1浅谈傾斜极影测量与传统航空极影测量的区别阳秀弟(广西壮族自治区地理信息测绘院，广西柳州市545006)【摘要】随着科技发展，测绘行业的产品不仅限于二维地图的定位和导航，人们更多的想更直观的看到真实的三维场景，在这种背景下，倾斜 摄影测量逐渐被测绘工作者发掘。本文以笔者近两年参加的倾斜摄影测量实际项目为基础，从影像获取开始，到成果的展现形式，将倾斜摄影 与传统航空摄影的区别做简单描述。【关键词】倾斜摄影；测量;三维场景【中图分类号】P231 【文献标识码】A 【文章编号】2095-2066( 2018 )01-0042-021倾斜摄影原理简介倾斜摄影测量是使用同一飞行平台搭栽多传感器，从垂 直、倾斜不同角度采集影像，获取地面物体的更为完整准确的 信息。再通过对倾斜数据进行内业处理获得地表数据更多的 侧面信息，整合成的具有地物全方位信息的数据，生成三维模 型成果的一种摄影测量方式，其核心原理与传统航空摄影测 量相同，都是基于共线方程，通过区域网平差计算影像的外方 位元素，然后利用高性能计算机和匹配算法提取特征点云，再 在密集点云的基础上得到一系列产品。2与传统航空摄影的区别(1)影像获取方式的不同传统航空摄影影像（包括近几年兴起的无人机航空摄影） 通常采用飞行平台搭栽一个镜头相机，获取地面影像，单架次 仅能获取下视视角的影像（图1)。倾斜摄影在传统航空摄影 仅获取下视影像的基础上，增加了倾斜角度的镜头，例如 PAN-5型号相机，采用增加了前视、后视、左视、右视4个倾斜 视角镜头同时曝光的方式，同时获取下视和倾斜视角的影像， 倾斜视角与下视方向成15。以上的夹角（图2)。图1 图2(2) 影像信息的不同传统航空摄影获取的下视影像，大多只能获取地物的俯 视视图，由于视场角的缘故，影像边缘也能获取一部分的地物 侧面的信息，旁向方向上没有重叠的区域受到投影差的影响， 地物被遮挡的地方几乎获取不到地物信息，以建筑为例，传统 航空摄影大多只能获取到屋顶和少量房屋侧面纹理，在建筑 较高时，由于投影差的原因，被遮挡地物在生产正射影像时很 难处理（图3)。倾斜摄影不仅能得到传统航空摄影的俯视视 图，倾斜视角向四个方向拍摄地物信息，能更多的获取地物的 侧面信息，由于遮挡获取不到影像的情况大大减少（图4)。(3) 影像数据量不同影像数据量的不同，原因大致有三点。①影像重叠率不同，传统航空摄影在不生产真正射影像 时，航向重叠率一般在53~75%之间，旁向重叠率一般在13~ 30%之间，传统航空摄影在生产真正射影像时，航向重叠率会 达到75。%以上，旁向重叠率一般在60。%左右。而倾斜摄影航向图3图4重叠率和旁向重叠率一般都在75%以上。一方面航向重叠率 的增加导致单条航线上曝光次数的增加，另一方面旁向重叠 率的增加重叠率的增加导致航线数量的增加，因此相同拍摄 范围影像曝光次数会大大增加。②超出范围的摄影面积增加，如果要获取同一个项目范 围的倾斜摄影的影像，考虑到各个倾斜视角的覆盖度，就需要 超出项目范围外的航空摄影范围而言，通常倾斜摄影飞行范 围会超出传统航空摄影获取范围一倍以上，如图5所示，图中 白色线是项目区范围线，灰点是满足传统航空摄影规范的影 像曝光点，可满足传统航空摄影产品生产，而灰色加黑色点是 满足倾斜测量产品生产的影像曝光点。
