常见流量计的测量原理及优缺点

10大常见流量计原理图及特点流量计关于流量计的原理，其实一直都觉得很难搞懂，不知道你们是不是这样。

所以特地找了动态原理图以帮助理解，希望对你们也有用。

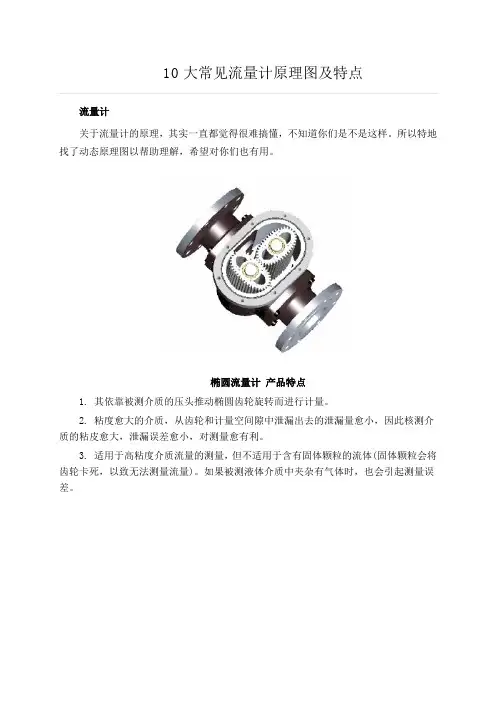

椭圆流量计产品特点1. 其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。

2. 粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3. 适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。

如果被测液体介质中夹杂有气体时，也会引起测量误差。

腰轮流量计产品特点1. 重量轻、精度高，安装使用方便。

2. 压力损失小，量程范围大。

3. 主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

双转子流量计产品特点1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。

2. 流量计通过的液体流量大。

3. 使用寿命长，准确度高，可靠性强。

4. 压内损失极小。

5. 可直接与计算机联网。

孔板流量计产品特点1. 节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2. 应用范围广，全部单相流皆可测量，部分混相流亦可应用。

3. 标准型节流装置无须实流校准，即可投用。

4. 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

转子流量计产品特点1. 工业上和实验室最常用的一种流量计。

2. 结构简单、直观、压力损失小、维修方便。

3. 须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

涡轮流量计产品特点1.抗杂质能力强。

2.抗电磁干扰和抗振能力强。

3.其结构与原理简单，便于维修。

4.几乎无压力损失，节省动力电耗。

电磁流量计产品特点1. 双向测量系统。

2. 传感器所需的直管段较短，长度为5倍的管道直径。

3. 压力损失小4. 测量不受流体密度、粘度、温度、压力和电导率变化的影响5. 主要应用于污水处理方面。

各种流量计的优缺点和适合的介质流量计是一种广泛应用于流体工程领域的仪器，用于测量和监测流体的流量。

根据工作原理和结构特点的不同，流量计可以分为多种类型，每种类型都有其独特的优点、缺点和适用介质。

下面将详细介绍几种常见的流量计。

1.机械式流量计机械式流量计是一种基于机械原理测量流体流量的仪器。

最常见的机械式流量计包括涡轮流量计、叶片式流量计和齿轮式流量计等。

(1)涡轮流量计优点：结构简单，易于安装和维护；适用范围广，可用于测量各种液态介质的流量；测量精度高，可达到±1%；响应速度快。

缺点：对流体介质的温度、压力和粘度等参数要求较高；易受颗粒物质的干扰。

适用介质：适用于各种液态介质，如石油、天然气、化工介质等。

(2)叶片式流量计优点：测量精度高，可达到±0.5%；结构简单，价格相对较低；可承受较高的工作压力。

缺点：叶片易受颗粒物与粘度高的介质的磨损；不适用于气体介质；需要一定的直管段来保证测量精度。

适用介质：适用于各种液态介质，如清水、石油和化工介质等。

(3)齿轮式流量计优点：测量精度高，可达到±0.2%；结构简单，工作可靠；适用于高温和高粘度液体的测量。

缺点：对流体介质的温度和粘度等参数要求较高；不适用于气体介质的测量；对颗粒物质敏感。

适用介质：适用于各种液态介质，尤其是粘度较高的液体。

2.电磁式流量计电磁式流量计是利用法拉第电磁感应原理进行测量的仪器，广泛用于液体和气体的流量测量。

优点：可适用于各种导电介质的流量测量；测量范围广，可达到远高于其他流量计的比例；无需添加额外的压力损失装置。

缺点：对被测流体的电导率要求较高；易受磁场干扰。

适用介质：适用于液体和气体，如腐蚀性介质、污水、纯水等。

3.热式流量计热式流量计是通过测量流体对热能的吸收或带走来确定流量的仪器。

优点：对流体介质的温度、压力和粘度要求较低；适用于小流量测量；响应速度快。

缺点：对流体介质的热导率要求较高；易受气泡和颗粒物的干扰。

各种流量计的优缺点及适合的介质流量计是用来测量介质（液体或气体）流动速度或流量的仪器。

根据其原理和工作方式的不同，可以分为多种不同类型的流量计。

下面将介绍一些常见的流量计，包括其优缺点以及适合的介质类型。

1.管式流量计：管式流量计适用于大流量和腐蚀性介质。

它的优点是结构简单，使用方便，且测量准确。

然而，该类型的流量计容易受到尺寸和形状限制，不适用于需要高精度测量的环境。

2.涡街流量计：涡街流量计适用于液体和气体介质。

它的优点是可测量低于或大于管道直径的流量，且具有较高的精度。

然而，该类型的流量计对介质的粘度和密度变化敏感，容易受到污染和腐蚀的影响。

3.转子流量计：转子流量计适用于中小流量以及液体介质。

它的优点是结构简单，使用方便，且适用于高温和高压环境。

然而，该类型的流量计对介质的粘度和密度变化较为敏感，对流体的脉动和振动也比较敏感。

4.浮子流量计：浮子流量计适用于小流量、低压和液体介质。

它的优点是结构简单，价格低廉，并且适用于粘度较高的流体。

然而，该类型的流量计对流体的侵蚀和污染较敏感，不适用于精度要求较高的场合。

5.磁流量计：磁流量计适用于导电液体介质。

它的优点是非侵入式的设计，不会对流体产生阻力，能够实现较高的精度和范围。

然而，该类型的流量计对介质的电导率敏感，且价格较高。

6.超声波流量计：超声波流量计适用于液体和气体介质。

它的优点是非侵入式的设计，不会对流体产生阻力，且不受介质密度和粘度的影响。

然而，该类型的流量计对管道内部有较强的要求，且价格较高。

总结起来，不同类型的流量计适用于不同的介质和环境条件。

在选择流量计时，需要考虑介质性质、流量范围、精度要求以及成本等因素。

同时，还需要考虑维护和校准流量计的难易程度。

综合考虑这些因素，选择适合的流量计可以确保测量过程的准确性和可靠性。

流量计工作原理流量计是一种测量流体流量的仪器，广泛应用于化工、石油、水处理、制药、食品等行业中。

流量计的工作原理是基于流体力学原理和热力学原理，通过测量流体的体积、速度、密度等参数来计算流量。

一、流量计分类根据测量原理和使用场景的不同，流量计可以分为多种类型，常见的有以下几种：1. 体积流量计：通过测量流体通过流量计管道内的体积来计算流量，包括容积式流量计、涡街流量计、涡轮流量计、激振管流量计、磁流量计等。

2. 质量流量计：通过测量流体通过流量计管道的质量来计算流量，包括热式质量流量计、热敏电阻质量流量计、压差式质量流量计、振动管质量流量计等。

3. 差压流量计：通过测量流体通过管道时产生的压差来计算流量，包括孔板流量计、喷嘴流量计、流体静压式流量计、双U管流量计、Cone流量计等。

二、流量计工作原理1. 容积式流量计容积式流量计是一种体积流量计，其工作原理是通过测量流体通过流量计管道内的体积来计算流量。

容积式流量计通常由两个或多个容积相等的截面积不同的流量计管组成，流体通过这些管道时，容积相等的流量计管的容积分别被充满或排空，通过计算两个或多个流量计管内的体积和时间来计算流量。

2. 涡街流量计涡街流量计也是一种体积流量计，其工作原理是通过测量流体通过流量计管道时产生的涡街来计算流量。

涡街流量计包括一个弯曲的涡街，流体通过涡街时，会产生一系列涡旋，涡旋的频率与流体速度成正比。

涡街内部装有一个振动传感器，可以测量涡街振动的频率，通过计算涡街振动的频率和流体密度来计算流量。

3. 磁流量计磁流量计是一种体积流量计，其工作原理是通过测量流体通过流量计管道时产生的电磁感应来计算流量。

磁流量计通常由一个管道和两个磁极组成，磁极内部装有一个线圈，流体通过管道时，会产生一定的电磁感应，线圈可以测量出电磁感应的大小，通过计算电磁感应的大小和流体密度来计算流量。

4. 热式质量流量计热式质量流量计是一种质量流量计，其工作原理是通过测量流体通过流量计管道时产生的热量来计算流量。
