电气设备电磁兼容性分析与改进

电气工程中的电磁兼容性研究在当今科技飞速发展的时代，电气工程领域取得了令人瞩目的成就。

从电力系统的稳定运行到电子设备的高效工作，无一不依赖于电气技术的不断进步。

然而，在这个过程中，一个重要但往往被忽视的问题逐渐凸显出来，那就是电磁兼容性（Electromagnetic Compatibility，简称 EMC）。

电磁兼容性指的是电气设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

简单来说，就是各种电气设备在共同的电磁环境中能够和谐共处，互不干扰。

这一概念看似简单，实则包含了复杂的物理现象和技术要求。

在电气工程中，电磁兼容性问题的产生有着多方面的原因。

首先，随着电子设备的日益普及和集成化程度的提高，设备内部的电路密度不断增大，工作频率也越来越高。

这使得电磁辐射和电磁感应现象变得更加显著，从而增加了电磁干扰的可能性。

其次，电气系统的规模不断扩大，不同类型的设备和线路相互交织，形成了复杂的电磁网络。

如果在设计和规划阶段没有充分考虑电磁兼容性，就很容易导致设备之间的相互干扰。

电磁干扰的危害不容小觑。

在电力系统中，电磁干扰可能会引起继电保护装置的误动作，导致电网故障甚至停电事故。

对于通信系统，电磁干扰会降低信号的质量，影响通信的可靠性和稳定性。

在医疗设备中，电磁干扰可能会导致设备故障，甚至危及患者的生命安全。

在航空航天领域，电磁兼容性问题更是关系到飞行安全的重大问题。

为了确保电气系统的电磁兼容性，需要从多个方面采取措施。

在设备的设计阶段，就应当考虑电磁兼容性的要求。

这包括合理布局电路、选择合适的电子元件、采用屏蔽和滤波技术等。

例如，在电路板设计中，可以通过合理的布线减少电磁辐射和感应；使用屏蔽罩可以有效地阻挡外部电磁场对敏感电路的干扰；而滤波器则可以滤除电源和信号线上的杂波。

在系统集成阶段，需要对整个电气系统进行电磁兼容性测试。

这包括辐射发射测试、传导发射测试、辐射抗扰度测试和传导抗扰度测试等。

电气设备的电磁兼容性分析及解决方案研究电气设备的电磁兼容性(EMC)是一种非常重要的安全问题，它关系到电气设备的运行效率、稳定性和运行安全。

如果电气设备的电磁兼容性不良，可能会出现电磁干扰，使设备工作不正常，甚至可能对设备造成损坏。

因此，电磁兼容性的问题必须得到充分的关注和解决。

一、电磁兼容性的背景和意义现代社会中，各种电气设备随处可见，它们为人们的生产、生活和娱乐等方面提供了一切可能的便利。

然而，电气设备本身在使用时也难免会产生较大的电磁干扰，这些干扰可能会对周围的其他设备、仪器或者人体等造成危害。

因此，电磁兼容性的问题日益受到人们的关注。

电磁兼容性是指电气设备在其工作状态下对其周边电气设备的电磁环境不造成危害的能力，即能够在不降低设备性能和运行情况的前提下，使电气设备能够在电磁环境中正常工作，同时不对其他设备或产生干扰。

这是一种重要的安全技术要求。

二、电磁兼容性的影响因素电磁兼容性与许多因素有关，包括电磁波的频率、电源、信号的传输速度、信号周围的介质、接地等等，其中最主要的因素是电磁波的频率。

在工厂和家庭中，各种电气设备使用的频率不同，它们所产生的电磁波频率也不同。

而目前的大部分电气设备都能够较好的应对较低频率的电磁干扰，但是当面对高频率的电磁干扰时，很多设备就会出现电磁兼容性问题。

三、电磁兼容性的解决方案为了解决电磁兼容性的问题，需要从以下几个方面入手：1. 电缆和线路的规划电缆和线路的规划必须符合正规标准，缆线长度应该符合电磁屏蔽的要求，同时，在极端高频使用时，可以采用光纤传输来避免电磁辐射。

2. 设备的接口设备的接口应该采用排除外界干扰和消除机内的干扰的技术来保证设备电磁兼容性。

3. 硬件设计硬件设计时应采用合适的屏蔽技术，例如对于高频信号的传输，可以采用波导或短接屏蔽技术进行屏蔽。

4. 设备的安装和接线设备的安装和接线应该符合相关的标准，同时还应尽量消除地线电压的影响，避免发生接地截断或接地过小的情况。

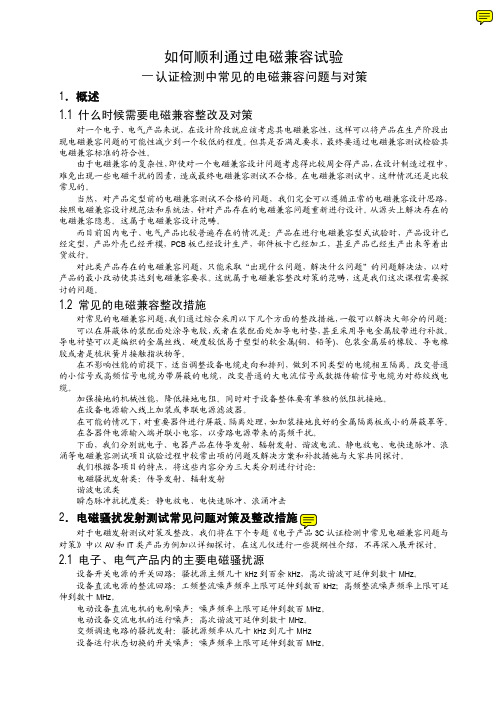

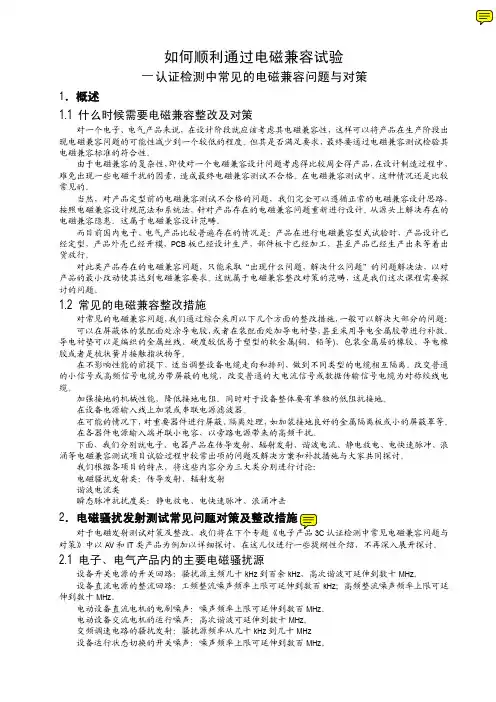

如何顺利通过电磁兼容试验―认证检测中常见的电磁兼容问题与对策1．概述1.1 什么时候需要电磁兼容整改及对策对一个电子、电气产品来说，在设计阶段就应该考虑其电磁兼容性，这样可以将产品在生产阶段出现电磁兼容问题的可能性减少到一个较低的程度。

但其是否满足要求，最终要通过电磁兼容测试检验其电磁兼容标准的符合性。

由于电磁兼容的复杂性，即使对一个电磁兼容设计问题考虑得比较周全得产品，在设计制造过程中，难免出现一些电磁干扰的因素，造成最终电磁兼容测试不合格。

在电磁兼容测试中，这种情况还是比较常见的。

当然，对产品定型前的电磁兼容测试不合格的问题，我们完全可以遵循正常的电磁兼容设计思路，按照电磁兼容设计规范法和系统法，针对产品存在的电磁兼容问题重新进行设计。

从源头上解决存在的电磁兼容隐患。

这属于电磁兼容设计范畴。

而目前国内电子、电气产品比较普遍存在的情况是：产品在进行电磁兼容型式试验时，产品设计已经定型，产品外壳已经开模，PCB板已经设计生产，部件板卡已经加工，甚至产品已经生产出来等着出货放行。

对此类产品存在的电磁兼容问题，只能采取“出现什么问题，解决什么问题”的问题解决法，以对产品的最小改动使其达到电磁兼容要求。

这就属于电磁兼容整改对策的范畴，这是我们这次课程需要探讨的问题。

1.2 常见的电磁兼容整改措施对常见的电磁兼容问题，我们通过综合采用以下几个方面的整改措施，一般可以解决大部分的问题：可以在屏蔽体的装配面处涂导电胶，或者在装配面处加导电衬垫，甚至采用导电金属胶带进行补救。

导电衬垫可以是编织的金属丝线、硬度较低易于塑型的软金属(铜、铅等)、包装金属层的橡胶、导电橡胶或者是梳状簧片接触指状物等。

在不影响性能的前提下，适当调整设备电缆走向和排列，做到不同类型的电缆相互隔离。

改变普通的小信号或高频信号电缆为带屏蔽的电缆，改变普通的大电流信号或数据传输信号电缆为对称绞线电缆。

加强接地的机械性能，降低接地电阻。

同时对于设备整体要有单独的低阻抗接地。

--为什么产品要通过EMC，EMC到底包含哪些测试项目和性能指标？---为什么产品辐射、传导、静电、EFT问题总是解决不了，而自己又没有好的解决思路？---为什么我的产品也增加了磁珠、电容、电感，但还是没有改善，这些器件到底该怎么应用？为什么产品问题总是后期出现，在现有基础上到底有哪些方法和措施整改我的产品？---为什么我的产品在设计时EMC也考虑了，但是还不能解决所有问题？---为什么一些理论在实际应用中总是不能真正解决问题？对于企业领导和研发工程师而言，诸如此类的问题可谓太多，明白EMC测试项目和测试原理，掌握一些EMC测试整改和设计技能，这些都成了我们迫切需要研究和解决的重大课题。

目前很多企业工程师在这块缺乏实践经验，很多相关知识都是网络和书籍上面了解，但是，一方面在解决实际问题时光靠这些零散的理论是不足的，另一方面，这些“知识”也有可能对EMC的实质理解造成一些误解电磁兼容设计与整改对策及经典案例分析---系统性：课程着重系统地讲述产品EMC测试原理，产品出现各种EMC问题详细的整改思路与方法，课程以大量的案例来阐述产品EMC设计的思路与方法,以及不同产品出现的各种问题EMC工作重点、工作方法、解决问题的技巧.---针对性：主要针对产品各种EMC测试项目，及各种典型产品，在测试过程中出现的不同问题的时候解决的思路与方法，如何使产品经过合理的构架设计、电缆设计、滤波设计、PCB设计顺利通过EMC测试。

---实战性：在整个培训课程中涉到多个案例，全面讲授产品问题整改和定位，设计的技巧。

大纲（结合多个经典案例进行实战讲解）1．电磁兼容基础1.1 电磁兼容概述（30min）（9:00-9:30）1.1.1 电磁兼容的定义1.1.2 电磁兼容的研究领域1.1.3 实施电磁兼容的目的1.2 电磁兼容理论基础（45min）（9:30-10:15）1.2.1 基本名词术语1.2.2 电磁兼容测试中常用单位1.2.3 电磁干扰形成的三要素1.3 电磁兼容测量（30min）（10:15-10:45）1.3.1 几个重要的电磁兼容标准对照表1.3.2 常用电磁兼容测量项目2．电磁兼容设计2.1 关键元器件的选择（75min）（10:45-12:00）2.1.1 无源器件的选用2.1.2 模拟与逻辑有源器件的选用2.1.3 磁性元件的选用2.1.4 开关元件的选用2.1.5 连接器件的选用2.1.6 元器件选择一般规则2.2 电路的选择和设计（60min）（1:30-2:30）2.2.1 单元电路设计2.2.2 模拟电路设计2.2.3 逻辑电路设计2.2.4 微控制器电路设计2.2.5 电子线路设计一般规则2.3 印制电路板的设计（90min）（2:30-4:00）2.3.1 PCB布局2.3.2 PCB布线2.3.3 PCB板的地线设计2.3.4 模拟-数字混合线路板的设计2.3.5 印制电路设计一般规则2.4 接地和搭接设计（90min）（4:00-5:30）2.4.1 接地的基本概念2.4.2 接地的基本方法2.4.3 信号接地方式及其比较2.4.4 接地点的选择2.4.5 地线环路干扰及其抑制2.4.6 公共阻抗干扰及其抑制2.4.7 设备接大地2.4.8 搭接2.4.9 搭接及接地设计一般规则2.5 屏蔽技术应用（60min）（9:00-10:00）2.5.1 屏蔽的基本概念2.5.2 屏蔽效能的设计2.5.3 屏蔽原理2.5.4 屏蔽机箱的设计2.5.5 设备孔、缝的屏蔽设计2.5.6 电磁屏蔽材料的选用2.5.7 屏蔽设计一般规则2.6 滤波技术应用（60min）（10:00-11:00）2.6.1 滤波器的分类2.6.2 滤波器的衰减特性2.6.3 滤波电路的设计2.6.4 滤波器的选择2.6.5 滤波器的安装2.6.6 滤波器的使用场合2.7 时钟电路的设计（20min）（11:00-11:20）2.7.1 扩展频谱法2.7.2 扩展频谱法实际应用2.7.3 减少时钟脉冲干扰的其它措施2.8 产品或设备内部布置（20min）（11:20-11:40）2.8.1 产品或设备内部布局2.8.2 产品或设备内部布线2.9 导线的分类和敷设（20min）（11:40-12:00）2.9.1 屏蔽电缆的连接2.9.2 导线和电缆的布线设计3．电磁兼容对策3.1 概述（30min）（1:30-2:00）3.1.1 什么时候需要电磁兼容整改及对策3.1.2 常见的电磁兼容整改措施3.2 电磁骚扰发射问题对策（75min）（2:00-3:15）3.2.1 电子、电气产品内的主要电磁骚扰源3.2.2 骚扰源定位3.2.3 电子、电气产品连续传导发射超标问题及对策3.2.4 电子、电气产品断续传导发射超标问题及对策3.2.5 电子、电气产品辐射骚扰超标问题及对策3.2.6 骚扰功率干扰的产生和对策3.3 谐波电流问题对策（30min）（3:15-3:45）3.3.1 测量标准介绍3.3.2 谐波电流发射的基本对策3.3.3 低频谐波电流抑制滤波解决方案3.3.4 主动PFC解决方案3.3.5 谐波问题的其它对策3.4 瞬态抗扰度问题对策（75min）（3:45-5:00）3.4.1 综述3.4.2 静电放电抗扰度测试常见问题对策及整改措施3.4.3 脉冲冲群抗扰度测试常见问题对策及整改措施3.4.4 浪涌冲击抗扰度测试常见问题对策及整改措施4．咨询与答疑（30min）（5:00-5:30）本课纲适用于：公开课，企业内训资料来源：《电磁兼容设计与整改对策及经典案例分析》(朱文立)朱文立先生中国电磁兼容EMC实战知名专家朱文立先生：中国电磁兼容EMC实战知名专家，中华创世纪企业培训网首席EMC培训师，1989年毕业于华中理工大学，高级工程师，工业和信息化部质量安全检测中心副主任，全国电磁兼容标准化技术委员会（SAC/TC264）委员、全国无线电干扰标准化委员会A分会（SAC/TC79/SC1）委员、全国无线电干扰标准化委员会I分会（SAC/TC79/SC7）委员、中国制造工艺协会电子分会电磁兼容制造专业委员会副主任委员、全国质量监管重点产品检验方法标委会IT一组（SAC/TC374/WG37）委员、中国认证认可监督管理委员会电磁兼容专家组（CNCA-TC10）委员、IECEE中国国家认证机构电磁兼容专家工作组（CQC-ETF10）组长、中国质量认证中心（CQC）技术委员会检测技术分委会委员、广东省保密技术专家委员会委员、CQC工厂审查员、CRBA质量体系注册审核员。

电气工程中的电磁兼容性分析与解决方案研究摘要：本文研究了电气工程中的电磁兼容性分析与解决方案。

电磁兼容性是确保电子设备在电磁环境中正常工作并与其他设备无干扰的重要问题。

首先，我们介绍了电磁兼容性的基本概念和原理，并讨论了其在电气工程中的应用。

然后，我们探讨了电磁干扰的来源和传播机制，以及分析方法和工具。

接下来，我们提出了一些解决电磁兼容性问题的常见方法，包括屏蔽技术、滤波器设计和地线布局优化。

最后，我们总结了当前研究的挑战和未来的发展方向。

本文的研究对于电气工程领域中电磁兼容性问题的理解和解决具有重要意义。

关键词：电磁兼容性、电磁干扰、屏蔽技术、滤波器设计、地线布局引言：电磁兼容性是电气工程中的关键问题，它涉及到确保电子设备在电磁环境中正常运行且不受其他设备干扰的能力。

在今天高度互联的世界中，电磁干扰问题日益突出，给设备的稳定性和性能带来挑战。

本文旨在研究电磁兼容性分析与解决方案，并介绍了其基本概念、干扰源、分析方法和常见解决方法。

我们还探讨了屏蔽技术、滤波器设计和地线布局等关键策略。

通过深入理解和解决电磁兼容性问题，我们可以为电气工程领域提供更可靠和稳定的解决方案，推动技术的进步和创新。

一电磁兼容性概述：理解与应用电磁兼容性是电气工程中一个关键且不可忽视的问题，它确保了电子设备在电磁环境中的正常运行，同时避免了对其他设备的干扰。

在如今高度互联的社会中，电磁干扰的问题变得日益突出，因此，对电磁兼容性的深入理解和应用变得尤为重要。

1 电磁兼容性的理解是基础。

它涉及了电磁辐射、传导和耦合等现象的分析与解决。

了解电磁辐射的产生机制以及电磁波的传播特性对于识别潜在干扰源和采取相应措施至关重要。

此外，电磁传导是指电磁波通过物质传递的过程，了解它的传播机制可以帮助我们理解干扰如何传递到其他设备中。

耦合则是指电磁能量在设备之间相互作用的现象，因此了解耦合机制可以帮助我们预测和减少干扰。

2 电磁兼容性的应用广泛存在于各个领域的电气工程中。

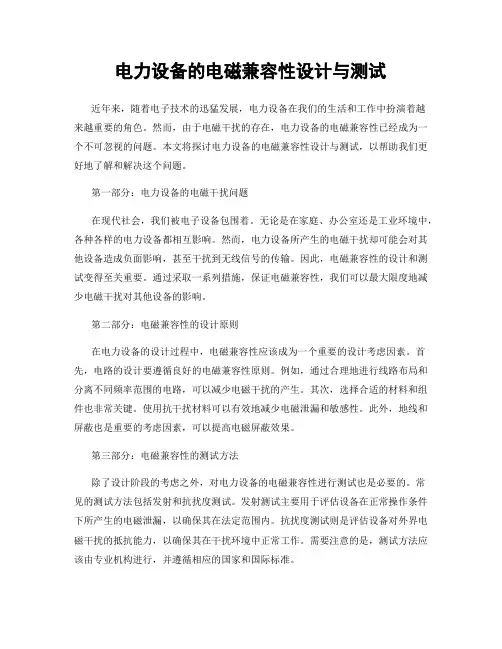

电力设备的电磁兼容性设计与测试近年来，随着电子技术的迅猛发展，电力设备在我们的生活和工作中扮演着越来越重要的角色。

然而，由于电磁干扰的存在，电力设备的电磁兼容性已经成为一个不可忽视的问题。

本文将探讨电力设备的电磁兼容性设计与测试，以帮助我们更好地了解和解决这个问题。

第一部分：电力设备的电磁干扰问题在现代社会，我们被电子设备包围着。

无论是在家庭、办公室还是工业环境中，各种各样的电力设备都相互影响。

然而，电力设备所产生的电磁干扰却可能会对其他设备造成负面影响，甚至干扰到无线信号的传输。

因此，电磁兼容性的设计和测试变得至关重要。

通过采取一系列措施，保证电磁兼容性，我们可以最大限度地减少电磁干扰对其他设备的影响。

第二部分：电磁兼容性的设计原则在电力设备的设计过程中，电磁兼容性应该成为一个重要的设计考虑因素。

首先，电路的设计要遵循良好的电磁兼容性原则。

例如，通过合理地进行线路布局和分离不同频率范围的电路，可以减少电磁干扰的产生。

其次，选择合适的材料和组件也非常关键。

使用抗干扰材料可以有效地减少电磁泄漏和敏感性。

此外，地线和屏蔽也是重要的考虑因素，可以提高电磁屏蔽效果。

第三部分：电磁兼容性的测试方法除了设计阶段的考虑之外，对电力设备的电磁兼容性进行测试也是必要的。

常见的测试方法包括发射和抗扰度测试。

发射测试主要用于评估设备在正常操作条件下所产生的电磁泄漏，以确保其在法定范围内。

抗扰度测试则是评估设备对外界电磁干扰的抵抗能力，以确保其在干扰环境中正常工作。

需要注意的是，测试方法应该由专业机构进行，并遵循相应的国家和国际标准。

第四部分：电磁兼容性的现状和挑战尽管电力设备的电磁兼容性设计和测试在过去几年取得了显著的进展，但仍然面临一些挑战。

首先，随着电子设备和通信技术的不断发展，电磁兼容性问题变得越来越复杂。

因此，设计师和测试工程师需要不断更新他们的知识和技能，以适应新的挑战。

其次，全球化的制造和供应链网络也给电磁兼容性带来了新的挑战。

电气设备的电磁干扰分析与解决方法电气设备的电磁干扰是指电气设备在工作时，由于电磁场的存在而产生的对其他设备、系统或者电磁环境的干扰。

电磁干扰可能会导致通信中断、数据丢失、设备故障等问题，给生产和生活带来诸多困扰。

因此，对电气设备的电磁干扰进行分析和解决具有重要意义。

首先，我们需要了解电磁干扰的原理和分类。

电磁干扰可以分为辐射干扰和传导干扰两类。

辐射干扰主要是指电气设备产生的电磁辐射通过空气或者其他传导介质传播，对其他设备或系统产生干扰；传导干扰则是指电气设备产生的电磁干扰通过导线、电网等传导介质传播，影响其他设备或系统的正常工作。

接下来，我们来详细分析电磁干扰的主要原因。

电磁干扰的主要原因包括设备本身的设计缺陷、电磁辐射电平的控制不当、电源线或者信号线的布线不合理等。

设备设计缺陷方面，电气设备在设计过程中可能会忽略对电磁干扰的评估与分析，导致电磁辐射过大，从而引起干扰。

电磁辐射电平的控制不当可能是因为电磁屏蔽材料或结构设计不合理，导致辐射电磁场无法得到有效控制。

而电源线或者信号线的布线不合理可能是线路长度过长、线路不平衡等问题，从而导致电磁干扰的传导效果增强。

然后，我们需要了解电磁干扰对其他设备或系统的影响。

电磁干扰可能会导致通信中断、数据丢失、设备故障等问题，对各行各业的工作和生活造成严重影响。

以通信系统为例，电磁干扰可能导致信号传输出现错误，从而使通信质量下降；在医疗设备方面，电磁干扰可能会导致医疗仪器出现误差或者失灵，从而影响医疗工作的准确性和安全性。

因此，对电磁干扰进行分析和解决势在必行。

为了解决电气设备的电磁干扰问题，我们需要采取一系列措施。

首先，设备设计阶段就应该进行电磁兼容性评估，包括对电磁辐射和传导干扰进行分析，合理设计电磁屏蔽结构和线路布置。

其次，对于已经存在的电气设备，可以通过选择合适的电磁屏蔽材料或者改进设备的电磁结构，减少电磁干扰的辐射或传导效果。

同时，合理规划电源线和信号线的布线路径和方式，避免线路不合理导致的传导干扰。

电气工程中的电磁兼容性问题分析与解决方案引言电磁兼容性（Electromagnetic Compatibility，简称EMC）是现代电气工程中一个关键的技术领域。

由于电气设备数量的迅速增加和不断发展的通信技术，电磁兼容性问题已成为制约电气设备性能和稳定性的重要因素。

本文将分析电气工程中的电磁兼容性问题，并探讨解决这些问题的有效方法。

电磁兼容性问题分析1.电磁辐射电磁辐射是指电气设备在工作过程中产生的电磁场向外部空间辐射的现象。

辐射的电磁场可能干扰周围设备的正常运行，或者干扰无线通信系统。

例如，在医院中，当X射线机器工作时，它的电磁辐射可能会干扰到医疗设备的运行，带来潜在的安全隐患。

2.电磁感应电磁感应是指电气设备受到外部电磁场的影响，在工作过程中产生异常。

这种现象常见于高压电线附近的电子设备。

高压电线产生的电磁场可以产生感应电压和电流，对设备进行电磁干扰。

这种干扰可能导致设备内部电路短路，损坏设备，甚至引发火灾等严重事件。

解决方案1.屏蔽和隔离屏蔽和隔离是解决电磁兼容性问题的有效方法之一。

通过在电气设备周围或内部加装屏蔽材料，可以阻挡电磁辐射和外部电磁场的干扰。

同时，在电路设计中采用合理的线路走向和隔离电源，可以降低电磁感应的影响。

例如，对于医疗设备，可以在设备周围加装屏蔽罩，有效防止X射线的干扰。

2.滤波器和抑制措施滤波器是电气设备中常用的抑制电磁干扰的设备。

通过在设备输入和输出电路上安装滤波器，可以降低电磁噪声的传导。

此外，合理设计接地系统和使用电接触件抑制干扰，也可以有效减少电磁干扰。

3.规范和测试制定规范和标准是解决电磁兼容性问题的基础。

通过制定统一的电磁兼容性测试方法和评估指标，可以规范电气设备的设计和生产过程。

同时，定期进行电磁兼容性测试，对设备进行评估和监控，及时发现和解决潜在的电磁兼容性问题。

实例分析为了更好地理解电磁兼容性问题及其解决方案，我们以手机与医疗设备的干扰问题为例进行分析。
