下载文档原格式
汽车轮胎生产工艺流程
汽车轮胎生产是一个复杂的工艺流程，分为原材料准备、轮胎生产、检验和质量控制等多个环节。
下面将分别介绍汽车轮胎的生产流程。
首先是原材料准备。
汽车轮胎主要由橡胶、钢丝和纤维制成。
橡胶是最主要的原材料，需要经过研磨、贮存和调配等工序。
钢丝则需要经过拉丝、酸洗和镀锌等工序。
纤维则需要进行纺织和处理。
接下来是轮胎生产。
首先，橡胶混炼工序。
将预先配好的橡胶、助剂和油料等混合在一起，通过橡胶混炼机进行机械搅拌和加热使之变得均匀。
然后，将混炼好的橡胶放置在模具中进行胎体成型。
胎体成型需要分为上模、下模和胎带的装配。
接着是胎体硫化。
将装配好的胎体放入硫化机中，通过高温和高压的条件下进行硫化。
硫化时间和温度根据轮胎的不同型号和规格而定。
硫化完成后，轮胎变得稳定和坚固。
然后是轮胎成型。
在胎体硫化之后，需要对轮胎进行整形和修边等工序。
这些工序需要使用切胎机、修边机和植筋机等设备。
最后是轮胎检验和质量控制。
轮胎生产完成后，会进行外观检查、尺寸测量、质量检验和功能性测试等步骤。
包括轮胎外形、纹路深度、气密性、硬度和疲劳寿命等方面的测试和检查。
只有通过了检验的轮胎才能被称为合格品。
总结起来，汽车轮胎生产是一个包含原材料准备、轮胎生产、检验和质量控制等环节的复杂工艺流程。
每一个环节都有严格的工艺要求和操作规范。
只有严格按照流程进行操作，才能生产出合格的汽车轮胎。
1.工艺流程介绍本项目生产工艺共分四部分：轮辋生产工段、轮辐生产工段、合成装配工段及涂装工段。
（1）轮辋生产工艺说明第一步：纵剪（挤）：把材料按照要求宽度进行剪切（挤边：对边料边缘进行挤边去毛刺）；第二步：酸洗：把材料浸入酸液中去氧化皮、锈迹；本项目酸洗采用槽内浸泡方式，除油槽用钢板制作，内壁铺PVC或聚乙烯，材料在槽内浸泡时，应注意放置的位置，避免存留空气，浸泡过程中应上下前后移动或翻动管件，使内腔溶液不断更换，以提高效果。
第三步：水洗：用水清洗材料表面酸洗液和残留污物；第四步：钝化：在材料表面形成保护膜防止加工过程中生锈；钝化采用池内槽泡方式，钝化槽钢板制作，内壁铺防酸塑料，槽内浸泡时，应注意放置的位置，避免材料内存留空气，浸泡过程中应上下前后移动或翻动方管，使内腔溶液不断更换，以提高效果。
必要时取出材料，用水气冲洗后再进行浸泡。
第五步：切割：把材料按照要求长度进行剪切；第六步：打字：在材料上按要求位置和字样打印清晰标识；第七步：卷圆：把材料由条形按要求卷制成圆形；第八步：压端头：把卷制成圆形的工件两端压平整；第九步：对焊：将压平后的工件两端烧化焊接；第十步：刮渣（滚压、端切）：把工件焊接处上下两平面焊渣刮除干净；滚压：对焊接处上下两平面进行滚压，要求厚度与其它位置一致；端切：对焊接处两端焊渣进行切除；第十一步：冷却：对工件进行降温冷却；第十二步：修磨：对工件焊接处残留焊渣进行清除；第十三步：复圆：对工件焊缝和焊缝两边进行复圆消除不圆度；第十四步：扩口：把工件两端扩成要求的角度和直径；第十五步：旋压：对工件进行旋压成型底槽R并确认定位点；第十六步：一序滚压成型：对工件进行滚压预成形底槽等各部形状；二序滚压成型：对工件进行滚压成形底槽和胎圈座部位；三序滚压成型：对工件进行滚压成形胎圈座和轮缘部位。
（2）轮辐生产工艺说明第一步：开平：将进厂卷板料进行校平的工序；第二步：落圆：将校平后的板料毛坯通过油压机和模具，冲出一定规格的圆料毛坯；第三步：冲预孔：在冲床上冲出圆料毛坯中心预孔，用于后序定位；第四步：旋压：以中心预孔定位，将圆料毛坯通过旋压机旋压成一定形状的轮辐毛坯；第五步：整形：通过压力机和模具对轮辐毛坯安装面进行整形，使安装面的平面度达到规定的要求；第六步：组合冲压：通过压力机和模具对轮辐毛坯中心孔和螺栓孔同时冲出的工序；第七步：冲风孔：在冲床上通过带分度装置的模具对轮辐毛坯冲出规定数量的通风孔；第八步：挤风孔：在冲床上通过模具对轮辐毛坯冲通风孔形成的冲裁毛刺进行挤压的工序；第九步：平端面：主要是将轮辐端面进行平整，使轮辐高度符合要求，同时也有利于后续焊接；第十步：车中孔：主要是将轮辐中心孔在车床上通过车胎进行精加工至规定的尺寸；第十一步：整平面：通过压力机和模具对轮辐毛坯安装面进行整形，使安装面的平面度达到规定的要求；第十二步：整外径：通过压力机和模具对轮辐外径进行精整的工序；第十三步：精加螺孔：对轮辐螺栓孔进行精加工的工序，一般在多头钻上进行，通过扩孔、划窝使螺栓孔几何尺寸及精度达到规定的要求。

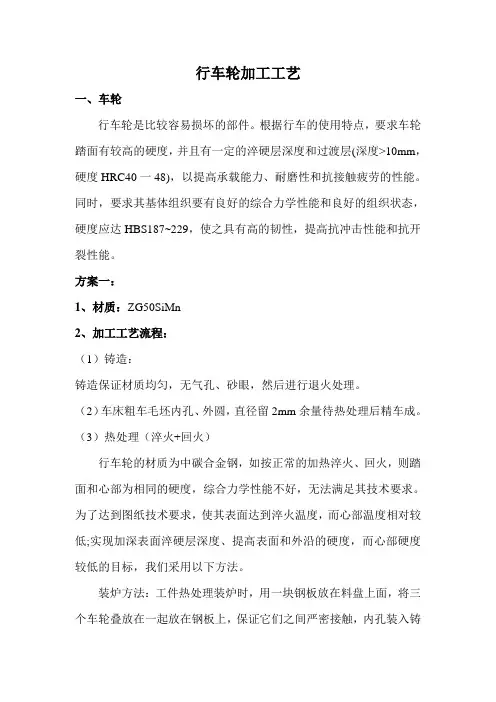

行车轮加工工艺一、车轮行车轮是比较容易损坏的部件。
根据行车的使用特点，要求车轮踏面有较高的硬度，并且有一定的淬硬层深度和过渡层(深度>10mm，硬度HRC40一48)，以提高承载能力、耐磨性和抗接触疲劳的性能。
同时，要求其基体组织要有良好的综合力学性能和良好的组织状态，硬度应达HBS187~229，使之具有高的韧性，提高抗冲击性能和抗开裂性能。
方案一：1、材质：ZG50SiMn2、加工工艺流程：（1）铸造：铸造保证材质均匀，无气孔、砂眼，然后进行退火处理。
（2）车床粗车毛坯内孔、外圆，直径留2mm余量待热处理后精车成。
（3）热处理（淬火+回火）行车轮的材质为中碳合金钢，如按正常的加热淬火、回火，则踏面和心部为相同的硬度，综合力学性能不好，无法满足其技术要求。
为了达到图纸技术要求，使其表面达到淬火温度，而心部温度相对较低;实现加深表面淬硬层深度、提高表面和外沿的硬度，而心部硬度较低的目标，我们采用以下方法。
装炉方法：工件热处理装炉时，用一块钢板放在料盘上面，将三个车轮叠放在一起放在钢板上，保证它们之间严密接触，内孔装入铸铁屑（防止工件内孔氧化），车轮间用耐火纤维毡填实，上面再放上一块钢板压实。
（这样可以使其表面达到淬火温度，而心部温度相对较低;实现加深表面淬硬层深度、提高表面和外沿的硬度，而心部硬度较低的目标。
）加热速度：适当提高淬火温度和淬火加热速度对提高表面硬度有利。
加热温度：工件室温---750度时保温1小时----淬火温度（860~890度）---淬火（注意此时不保温）。
本方法采用高温零保温的差温热处理新工艺，可有效地提高工件表面硬度和保持较低的心部硬度，是一种行之有效的热处理方法.淬火介质：采用水淬是提高硬度最有效的方法，但该材质水淬开裂的危险特别大，尤其是外沿要开裂，所以不能采用。
水淬油冷方法也可提高表面硬度，但是工件的外沿尺寸较小，与踏面的截面差较大，淬火时冷却时间不一致，水冷时间不好控制，也不易采用。
1.工艺流程介绍本项目生产工艺共分四部分：轮辋生产工段、轮辐生产工段、合成装配工段及涂装工段;1轮辋生产工艺说明第一步：纵剪挤：把材料按照要求宽度进行剪切挤边：对边料边缘进行挤边去毛刺；第二步：酸洗：把材料浸入酸液中去氧化皮、锈迹；本项目酸洗采用槽内浸泡方式,除油槽用钢板制作,内壁铺PVC或聚乙烯,材料在槽内浸泡时,应注意放置的位置,避免存留空气,浸泡过程中应上下前后移动或翻动管件,使内腔溶液不断更换,以提高效果;第三步：水洗：用水清洗材料表面酸洗液和残留污物；第四步：钝化：在材料表面形成保护膜防止加工过程中生锈；钝化采用池内槽泡方式,钝化槽钢板制作,内壁铺防酸塑料,槽内浸泡时,应注意放置的位置,避免材料内存留空气,浸泡过程中应上下前后移动或翻动方管,使内腔溶液不断更换,以提高效果;必要时取出材料,用水气冲洗后再进行浸泡;第五步：切割：把材料按照要求长度进行剪切；第六步：打字：在材料上按要求位置和字样打印清晰标识；第七步：卷圆：把材料由条形按要求卷制成圆形；第八步：压端头：把卷制成圆形的工件两端压平整；第九步：对焊：将压平后的工件两端烧化焊接；第十步：刮渣滚压、端切：把工件焊接处上下两平面焊渣刮除干净；滚压：对焊接处上下两平面进行滚压,要求厚度与其它位置一致；端切：对焊接处两端焊渣进行切除；第十一步：冷却：对工件进行降温冷却；第十二步：修磨：对工件焊接处残留焊渣进行清除；第十三步：复圆：对工件焊缝和焊缝两边进行复圆消除不圆度；第十四步：扩口：把工件两端扩成要求的角度和直径；第十五步：旋压：对工件进行旋压成型底槽R并确认定位点；第十六步：一序滚压成型：对工件进行滚压预成形底槽等各部形状；二序滚压成型：对工件进行滚压成形底槽和胎圈座部位；三序滚压成型：对工件进行滚压成形胎圈座和轮缘部位;2轮辐生产工艺说明第一步：开平：将进厂卷板料进行校平的工序；第二步：落圆：将校平后的板料毛坯通过油压机和模具,冲出一定规格的圆料毛坯；第三步：冲预孔：在冲床上冲出圆料毛坯中心预孔,用于后序定位；第四步：旋压：以中心预孔定位,将圆料毛坯通过旋压机旋压成一定形状的轮辐毛坯；第五步：整形：通过压力机和模具对轮辐毛坯安装面进行整形,使安装面的平面度达到规定的要求；第六步：组合冲压：通过压力机和模具对轮辐毛坯中心孔和螺栓孔同时冲出的工序；第七步：冲风孔：在冲床上通过带分度装置的模具对轮辐毛坯冲出规定数量的通风孔；第八步：挤风孔：在冲床上通过模具对轮辐毛坯冲通风孔形成的冲裁毛刺进行挤压的工序；第九步：平端面：主要是将轮辐端面进行平整,使轮辐高度符合要求,同时也有利于后续焊接；第十步：车中孔：主要是将轮辐中心孔在车床上通过车胎进行精加工至规定的尺寸；第十一步：整平面：通过压力机和模具对轮辐毛坯安装面进行整形,使安装面的平面度达到规定的要求；第十二步：整外径：通过压力机和模具对轮辐外径进行精整的工序；第十三步：精加螺孔：对轮辐螺栓孔进行精加工的工序,一般在多头钻上进行,通过扩孔、划窝使螺栓孔几何尺寸及精度达到规定的要求;3合成装配工艺说明第一步：组装：将轮辋和轮辐压装在一起；第二步：组合焊：将压装好的轮辋和轮辐贴合处进行焊接；第三步：清渣：把焊接处的焊渣清除干净；第四步；端径跳检测：对焊接后工件的端向和径向跳动进行检测；第五步：平衡检测：对工件进行高速行驶状态模拟检测工件轻点;4涂装工段工艺说明第一步：热水洗预脱脂：通过脱脂剂对各类油脂的皂化、加溶、润湿、分散、乳化等作用,从而使油脂从工件表面脱离,变成可溶性的物质或被乳化、分散而均匀稳定地存在于槽液内,从而达到清除产品表面灰尘,机械杂质,减轻后序脱脂负担的目的;脱脂质量的评价主要是以脱脂后工件表面不能有目视油脂、乳浊液等污物,水洗后表面应被水完全润湿为标准;第二步：脱脂：清除产品表面油脂;第三步：水洗：将工件表面的杂质以及上道工序的残液清洗干净;第四步：酸洗：车轮制造用钢材在轧压成型或贮藏运输过程中,表面会产生锈蚀;由于锈蚀层结构疏松,与基材附着不牢,并且氧化物与金属铁可组成原电池,可进一步促使金属腐蚀,使涂层很快被破坏,因此涂装前必须将其除净;车轮一般常用的是酸洗除锈,酸洗除锈不会使金属工件变形,每个角落的锈蚀都能清除干净,除锈速度快,成本相对较低;酸洗质量主要是以酸洗后的工件不应有目视可见氧化物、锈及过蚀现象为标准;第五步：水洗：将工件表面的杂质以及上道工序的残液清洗干净;第六步：中和：中和酸洗后未消除的酸,使车轮表面处于中性状态;第七步：水洗：将工件表面的杂质以及上道工序的残液清洗干净;第八步：表调：表面调整剂可以消除工件表面因碱液除油或酸洗除锈所造成的表面状态的不均匀性,使金属表面形成大量的极细的结晶中心,从而加快磷化反应的速度,有利于磷化膜的形成;第九步：磷化：磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程,所形成的磷酸盐化学转化膜称之为磷化膜;本项目车轮涂装用的是低温锌系磷化液;磷化的主要目的是给基体金属提供保护,在一定程度上防止金属被腐蚀；用于涂漆前打底,提高漆膜层的附着力与防腐蚀能力;第十步：水洗：将工件表面的杂质以及上道工序的残液清洗干净;第十一步：纯水洗：将工件表面的杂质以及上道工序的残液清洗干净,为电泳做好准备;纯水由专门的纯水制备设备提供;第十二步：电泳：电泳涂装是一种特殊的涂膜形成方法,它是将具有导电性能的被涂物浸渍在装满水稀释的、浓度比较低的电泳槽中作为阳极或阴极,在槽中另设置与其相对应的阴极或阳极,在两极间通电流电,在被涂物上析出均一、水不溶的涂膜;第十三步：超滤洗：采用超滤液通过超滤设备,将电泳漆分离成浓缩液回槽,清液两部分进行电泳槽上喷淋以及后续喷淋洗,将工件表面的浮漆清洗下来,回到电泳槽后继续使用;该技术保证电泳槽液为封闭循环使用系统;第十四步：纯水洗：对工件进行再次清洗;第十五步：烘干：将电泳后的工件通过烘干室加热使电泳漆膜固化;第十六步：喷粉：对合成的产品进行粉末涂装,然后烘干固化；喷漆：对合成的产品进行喷漆;第十七步：下件：得到产品;生产工艺中的纵剪、切割等工序在下料车间进行,车间内配有3台平板机,3台剪板机,2套附属设备；圈圆工序在旋压车间进行,车间内配有8台一次旋压成型机；落挤风孔、冲预孔等工序在冲压车间和轮辐车间中进行,车间内配有8台油压机组合冲,4台油压机冲风孔,6台油压机挤风口,13台车床车平面中心孔；焊接、刮渣、滚型等工序在无内胎轮辋总成车间和型钢总成车间进行,无内胎轮辋总成车间内配有6台油压机,2台刮渣机,2台碰焊机,3台滚型机,8台焊机,1套气密性实验,型钢总成车间内配有4台油压机,1台刮渣机,2台碰焊机,8台焊机；酸洗、涂装等工序配有专门的酸洗池、涂装线及防锈线;。
动车组车轮的制造工艺与质量控制摘要：高速铁路的安全运输是关系到国计民生的重大问题。
车轮是高速列车的关键安全部件之一，技术标准高，生产难度大。
文章介绍了动车组车轮的质量标准、工艺设计和优化，以及坯料冶炼和热处理的工艺方法。
研制的车轮具有内部质量好、物理机械性能高的优点，从而保证了产品的安全性和可靠性。
从产品工艺设计、工艺控制、质量体系等方面保证标准车轮质量的动态稳定性。
关键词：动车组；制造工艺；质量控制中图分类号：RT987文献标识码；A1动车组车轮制造工艺1.1钢坯冶炼工艺钢坯的冶金质量是影响车轮安全可靠的关键因素。
近年来，马钢在方坯无氧化防护铸造技术和结晶器电磁搅拌技术方面取得了很大进展，效果明显。
（1）采用小型电动搅拌与大型电动搅拌相结合的控制方法，有效地防止了碳偏析和枝晶偏析。
（2）采用清洁度控制技术，实现夹杂物的细小分散分布。
（3）加强连铸的保护浇注作业，特别是加强二次氧化的控制，优化覆盖剂和保护渣的操作。
.（4）设置合理的成分控制范围，在标准中允许精确控制硫和铝的含量。
1.2车轮热成型工艺采用数值模拟的方法对380mm车轮加热用圆坯的温度变化进行了模拟分析。
图1钢坯加热过程温度分布由图1可见，当加热时间达到5h时，钢坯温度总体较均匀。
图2车轮用Φ380mm圆坯加热过程数值模拟与实测结果对比1.3热处理工艺热处理工艺的关键是如何有效地发挥v的强化作用和晶粒细化作用，从而提高车轮的强韧性匹配，提高车轮的质量。
用formastor热模拟试验机测定了d2和er8的cct曲线，用金相显微镜观察了显微组织，并测定了5kg维氏硬度。
为热处理工艺参数的设计提供了参考。
Cct曲线如图3所示。
图3D2/ER8的CCT曲线3质量控制3.1标准动车组质量管理体系的构建针对标准动车组认证后的大批量生产，根据零缺陷管理体系和产品实现过程中的要求，以iris和iso9001标准体系为依据，从标准车轮的技术条件入手，根据目前的生产条件、管理水平和员工的业务素质，提出了一种基于iso9001标准体系的车轮零缺陷管理系统,针对高速高风险的特点，注重预防，准确识别产品安全特征，全面识别产品和工艺生产模式，明确工艺参数和产品特征值控制要求，明确设备精度参数要求，加强工艺控制，实施生产过程各要素跟踪，加强工艺监督，明确工作责任，实施严格的质量追溯制度。
毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。
4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。
论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。
学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。
本人完全了解大学有关保存，使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。
马钢轮箍工程分为车轮、轮箍两个生产系统。
车轮生产流程为1、转炉冶炼→钢包精炼→圆坯连铸，再用切锭机床切割钢锭，切割后的钢锭通过28米环形加热炉加热，经高压水除鳞。
2、随后钢坯先在第一台30MN（3000吨）水压机镦粗、定径、压痕，用第二台80MN水压机上模锻成形，经卧式七辊车轮轧机轧制。
再用第三台30MN水压机上冲孔、压弯及矫正整形。
3、轧制后的车轮毛坯经等温、粗加工、热处理(淬火、回火)、精加工、抛丸、打印、超声波探伤、磁粉探伤、静平衡试验等工序，最后检查入库。
机组平均每小时生产96个车轮。
轮箍生产流程包括30MN水压机、粗轧机、精轧机、轮箍加热炉、淬火加热炉等设备，机组每小时生产56个轮箍。
一般一批车轮从轧制到最后出厂需要2周时间，通过这些繁复的工序，可见列车车轮制造之复杂。
搜车轴锻造工艺生产线浅谈反映机车轮箍质量和耐用性的主要指标是轮箍本体和轮缘的强度和硬度。
强度和硬度越高，则轮箍的耐磨性就越好。
通过热处理可以使这些指标达到所要求的水平，并且是由反映淬火过程激烈程度的参数（淬火加热温度、淬火规范、冷却介质的类型和温度、淬火过程的持续时间）以及随本发明公开了一种铁路机车用粗制轮箍制造方法，在锻压轧制工序与等温工序之间，设置短时整体浸水冷却工序，其工艺内容是：将经过高温锻压轧制后的轮箍直接整体放入水温在２０℃～４０℃水槽内进行冷却处理，冷却时间５０ｓ～８０ｓ，将冷却处理结束后的轮箍表面温度控制在Ａ１～３００℃之间。
采用上述技术方案，能够加快轮箍冷却降温，保证了轮箍能够在氢扩散系数最大的温度区间进行后续的常规等温工序，延长了有效等温去氢时间，有效降低了轮箍中的氢含量，抑制了氢致裂纹的产生，未对最终处理后的轮箍工件的组织状态和性能产生不良影响。

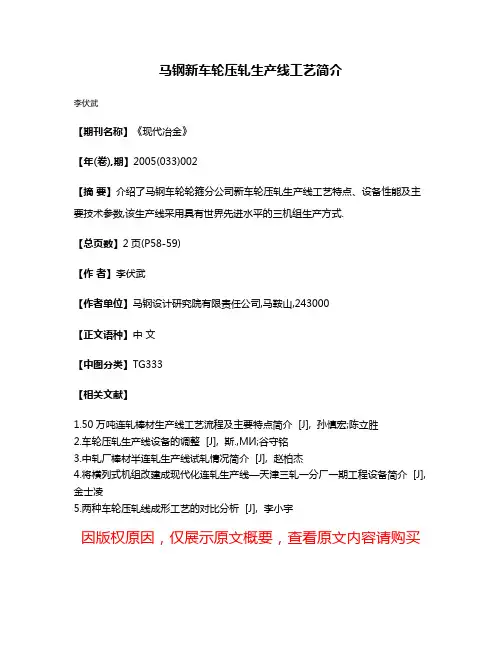

马钢新车轮压轧生产线工艺简介
李伏武
【期刊名称】《现代冶金》
【年(卷),期】2005(033)002
【摘要】介绍了马钢车轮轮箍分公司新车轮压轧生产线工艺特点、设备性能及主要技术参数,该生产线采用具有世界先进水平的三机组生产方式.
【总页数】2页(P58-59)
【作者】李伏武
【作者单位】马钢设计研究院有限责任公司,马鞍山,243000
【正文语种】中文
【中图分类】TG333
【相关文献】
1.50万吨连轧棒材生产线工艺流程及主要特点简介 [J], 孙慎宏;陈立胜
2.车轮压轧生产线设备的调整 [J], 斯.,МИ;谷守铭
3.中轧厂棒材半连轧生产线试轧情况简介 [J], 赵柏杰
4.将横列式机组改建成现代化连轧生产线—天津三轧一分厂一期工程设备简介 [J], 金士凌
5.两种车轮压轧线成形工艺的对比分析 [J], 李小宇
因版权原因，仅展示原文概要，查看原文内容请购买。
atv钢轮生产工艺一、原材料选取1.钢材：ATV钢轮通常使用碳素钢或合金钢。
碳素钢具有成本低、强度高等特点，适用于ATV低端产品的生产；而合金钢则具有耐磨损、耐腐蚀、强度高等特点，适用于ATV 高端产品的生产。
2.铝材：随着轻量化的趋势，铝合金逐渐替代钢材成为ATV轮毂材料的选择之一。
铝合金轮毂具有重量轻、耐腐蚀、强度高等特点，适用于高端ATV产品的生产。
二、精加工1.数控车床：ATV钢轮制造的第一步是进行精细加工，以便后续的铸造、打磨、喷涂等环节的顺利进行。
在这个阶段，数控车床是一个重要的设备，用于对原材料进行车削加工，加工出较为精细的轮毂零部件。
2.铣床：铣床是一种加工工具，用于对轮毂进行切削、打孔和倒角等加工。
在这个阶段工作人员需注意保证加工精度，使得轮毂的尺寸、形状和表面粗糙度符合设计要求。
三、铸造1.模具制作：模具是看重ATV钢轮生产工艺的一个关键环节，模具的材质和结构决定了铸造出来的产品的质量。
常见的模具材料包括铸钢、铸铁和铝合金等。
模具结构也必须合理，以便保证轮毂的尺寸、形状等要求。
2.砂型：砂型制作是铸造的重要环节，砂型的材料通常是石英砂和多氧化物砂。
在使用砂型进行铸造之前，必须通过特殊的工艺进行处理，以保证砂型的质量和稳定性。
3.铸造工艺：铸造工艺是将熔铁或熔铝注入到砂型中的一个关键环节。
工人需注意控制铸造温度、桶倾角、浇注速度和轮毂内部气体释放等参数，以便确保铸造出来的轮毂质量稳定、尺寸精确并且光滑。
四、打磨产出的轮毂在铸造过后，经过冷却和固化，表面会留下砂眼、毛刺等缺陷，因此需要进行打磨。
打磨的方法包括机械打磨和人工打磨两种。
机械打磨通常采用砂轮在平台上旋转的方式，用于去除轮毂表面的毛刺等缺陷。
人工打磨采用了锉刀、扫把等工具来进行轮毂表面的精细打磨。
这个环节旨在使轮毂的表面光滑，并达到指定的表面粗糙度。
五、喷涂最后一个工序是喷涂。
喷涂是将涂料喷洒到轮毂表面，以提供轮毂足够的保护和美观。
马钢车轮生产工艺
马钢车轮是马钢集团公司生产的高质量车辆配件，采用先进的工艺和设备制造而成。
以下是马钢车轮的生产工艺的简要介绍。
首先，原材料准备。
马钢车轮的主要原材料是高强度的轮辋钢和轮辐钢，这些钢材经过严格的选材和质量检测，保证了车轮的材质符合要求。
其次，钢材的预处理。
马钢车轮的钢材经过切割、锻造和热处理等工艺，以提高材料的强度和硬度，增强车轮的耐用性和承载能力。
然后，车轮的成型。
马钢车轮采用现代化的车辆轮毂冷态穿孔成形工艺，在特定的机器设备中通过冲击加工将钢材冷态穿孔成形，从而形成车轮的基本形状。
接着，车轮的热处理。
马钢车轮经过高温处理，以调整其组织结构和性能。
热处理过程包括淬火和回火，通过控制温度和冷却速度，使车轮达到理想的硬度和韧性。
然后，车轮的机加工。
马钢车轮经过车削、铣削和钻孔等机加工工艺，以进一步精确车轮的尺寸和形状，确保其符合设计要求。
最后，车轮的表面处理和涂装。
马钢车轮经过喷砂、除锈和涂装等工艺，以增强车轮的耐腐蚀性和外观质量，延长其使用寿命。
整个生产工艺中，马钢车轮严格控制每个环节的质量，确保产品符合相关标准和规范要求。
此外，马钢还注重研发和创新，不断改进生产工艺，提高车轮的质量和性能。
总之，马钢车轮的生产工艺包括原材料准备、钢材预处理、车轮成型、热处理、机加工、表面处理和涂装等环节。
通过严格的质量控制和持续的创新改进，马钢车轮以其高质量和可靠性被广泛应用于各种车辆和机械设备中。
