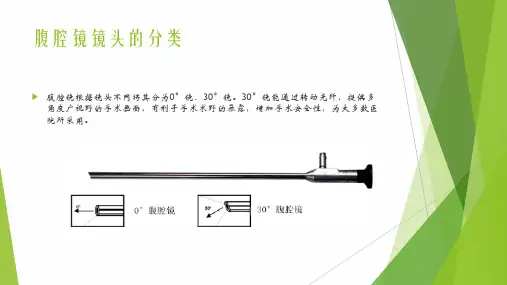

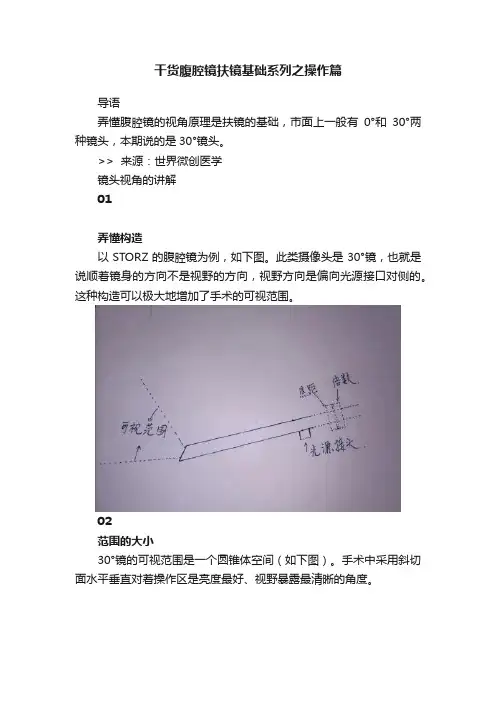

干货腹腔镜扶镜基础系列之操作篇导语弄懂腹腔镜的视角原理是扶镜的基础,市面上一般有0°和30°两种镜头,本期说的是30°镜头。
>> 来源:世界微创医学镜头视角的讲解01弄懂构造以STORZ的腹腔镜为例,如下图。
此类摄像头是30°镜,也就是说顺着镜身的方向不是视野的方向,视野方向是偏向光源接口对侧的。
这种构造可以极大地增加了手术的可视范围。
02范围的大小30°镜的可视范围是一个圆锥体空间(如下图)。
手术中采用斜切面水平垂直对着操作区是亮度最好、视野暴露最清晰的角度。
03应用由于镜头头部的构造是个斜切面,手术中需通过不时的调整变换角度来达到更好的暴露。
如02下图提到的斜切所对的就是最好的暴露,判断斜切是通过光源接头来为基准的,因为二者是相对静止且位置对立。
啰嗦几句光源线的作用不仅仅是为了提供光源,最主要是给操作者旋转镜头提供了很大的便利!忽视了旋转镜头也就有可能丧失地利的优势,手术者别扭,手术也会不那么轻松顺利。
如下图所示,两个光源角度的不同暴露的情况就不一样,需要亲们根据实际情况,因地制宜来选择。
腹腔镜扶镜基础系列之操作篇:腹腔镜调试里的学问腹腔镜扶镜的一些调试01白平衡除了按照特定参数调节,简便的方法也可以在腹腔镜进入腹腔之前需参照纱布对白平衡02调焦调焦距和使用单反差不多,根据视物远近习惯来调节。
把镜头拉近到手术者手术视野最为舒适的距离来调节焦距到最佳,由于调焦系统有个反应的过程,所以应该在最优焦距的位置缓慢调节。
03倍数一般情况下倍数不易太大,倍数大了容易模糊,小了看着不习惯,建议把屏幕一角稍微露出圆形视野外围暗区。
当手术者操作与镜头发生碰撞,又要暴露清晰时,可以退出部分镜头增加放大倍数来满足要求。
常见的一些问题01镜子显像不清楚的情况a 、镜头头部不清楚:可以泡、可以擦、也可以蹭,这些都可以b 、焦距问题:在操作视野距离调节焦距,过远过近都可能不清楚c 、trocar 内有污物,纱条擦拭即可d 、手握的镜头与伸入腹腔的镜身之间的镜头可能受了污染导致不清楚e 、机器或外接线路出现问题。
腹腔镜扶镜技巧(总2页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--腹腔镜手术已有百年历史,近十年来随着微创概念的深入人心,腹腔镜手术的发展突飞猛进,在许多方面腹腔镜手术甚至已经代替了传统开放手术成为术式的金标准。
近年来腹腔镜胃肠手术也得到了广泛的认可,手术技巧不断改进并逐渐规范化,在人们重视腹腔镜胃肠手术技术规范及改进的同时,却很少人重视腹腔镜手术中的另一个重要的角色-扶镜手。
扶镜的好坏直接关系到手术的成败,因为在腹腔镜手术中术者失去了手的触觉,取而代之的是对清晰视觉的更高要求。
多年的腹腔镜胃肠手术经验让我们总结出要想扶好腹腔镜必须注意以下八个字:泡、擦、平、中、进、退、旋、跟。
泡字诀:腹腔镜从普通镜头到高清镜头的发展向我们体现了术者对清晰术野的追求。
清晰的术野不仅可以让术者心情愉悦,更能增强术者的视觉分辨能力,减少术中并发症的发生。
想要得到一个较为持久的清晰视野有很多影响因素,但术前对镜头的处理显得尤为重要。
为此,人们尝试了很多办法如:碘酒擦拭镜头、网膜接触镜头等,效果均不理想。
我们认为术前用60-70℃热水浸泡镜头的效果最好,并且整个术程中用来浸泡镜头的水温都应保持在60℃左右。
第一次浸泡镜头最重要,时间要稍长,约1分钟左右,好让镜头充分预热,高于腹腔内温度,之后每次镜头模糊后浸泡时间可以仅为几秒即可。
擦字诀:镜头浸泡结束后就需要擦拭,擦拭物可选择柔软的无菌纱布。
擦镜的顺序为先镜身后镜面,擦拭镜面时要稍用力,反复擦拭2-3边,务必使镜面无残留的水滴及水雾。
整个擦镜动作要尽可能迅速,让镜头尽快进入腹腔,避免镜头温度冷却,这样就可以使镜头不易起雾,较长时间维持一个清晰的术野。
平字诀:镜头进入腹腔后扶镜手对于腹腔镜的操作主要集中在腹腔镜的底座及光纤上。
腹腔镜底座平是得到正确术野的基础。
现在从事腹腔镜胃肠手术的医生大多有丰富的开腹手术经验,所以,所谓腹腔镜底座放平就是指腹腔镜的观察角度要符合开腹的习惯。
