SHadvancedProject: SHatomizer HMI项目：喷雾器人机界面Documentation HMI20100223 Operator manual SHatomizer Page 1 Rev 1Reditech Engineering BVBA BTW : BE 0465.581.489 Tel : 32 03/711.32.93 Frans Boelplein 15 Fortis 293-0378893-66 Fax : 32 03/711.32.941 Index 索引1Index索引2 2Shatomizer喷雾器42.1General概述42.2General Control of the display显示器一般控制4 3Control Shatomizer控制喷雾器63.1Status menu状态菜单73.2Control menu控制菜单73.3Hour Counter运行时间记录93.4Alarms警报 10 4Settings设置 12 5Screenshots屏显 135.1Startup screen启动屏显 135.2Screen above main menu主菜单屏显 145.2.1Hour counter screen运行时间记录屏显 155.3Status menu状态菜单 165.4Control menu控制菜单 165.5Settings screen设置屏显 17 20100223 Operator manual SHatomizer Page 2 Rev 1Reditech Engineering BVBA BTW : BE 0465.581.489 Tel : 32 03/711.32.93 Frans Boelplein 15 Fortis 293-0378893-66 Fax : 32 03/711.32.94B-9140 TEMSE RPR Dendermonde Email : info@reditech.be5.6Example of the user screen用户示例屏显 175.7User screen logon用户登录 185.8User screen after logon用户登录后屏显 185.9Example of 3 alarms the pop up message3种警报消息弹出示例 195.10the alarm list after pushing the alarms button on the main screen按下警报按扭后的警报菜单列表 20 6Extra其他 2120100223 Operator manual SHatomizer Page 3 Rev 1Reditech Engineering BVBA BTW : BE 0465.581.489 Tel : 32 03/711.32.93 Frans Boelplein 15 Fortis 293-0378893-66 Fax : 32 03/711.32.94B-9140 TEMSE RPR Dendermonde Email : info@reditech.be2 Shatomizer喷雾器2.1 General概述The local control board has a touch panel. With this panel the SHatomizer can be controlled and the alarms and conditions can be visualized.本地控制主板有一个触摸屏。
LP-72闭式循环干燥机CMT TC-30 雾化器中文参考手册注：由于译者自身编译水平有限，因此无法保证在编译过程无错误产生，故此参考手册仅供参考，所有参数及检修方法以原版手册为准编译：刘永强雾化器结构示意简图电机电机底座 电机皮带轮 雾化器基板 雾化器保护板 振动传感器 下保护盖板 喷嘴轮下室下轴振箱 温度传感器 雾化器室 下轴承 弹簧 轴承套 料液导流壳 上轴承 上温度传感器 上轴承箱 主轴 保护帽 上贝尔螺母 雾化器皮带主轴皮带轮 转速传感器 进料管衬套 保护帽1） 轴承温度检测轴承温度检测使用PT-100铂电阻作为温度传感器，当轴承温度超过系统预设值时，系统将会发出报警。
注意：当轴承温度在60℃以内时，雾化器运行良好；当轴承温度在80℃以内时，雾化器可以正常运行； 当轴承温度在80-100℃时，应准备停止雾化器； 当轴承温度超过100℃时，必须立即停止雾化器运行。
2） 振动传感器雾化器安装有振动传感器，用于测量由于轴承磨损、雾化器主轴松动及料液旋转喷头不平衡等引起的振动。
二、雾化器处部系统连接下图为雾化器外部系统连接示意图。
为保证雾化器的正常运行，请注意连接的准确无误。
进料管 DN32 DIN11851 氮气出口 DN15 ISO2852 出油口内部冷却 空气出口6针 连接器10针 连接器下轴承 润滑油入口 上轴承 润滑油入口转速传感器 冷却风入口 DN40 ISO2825内部压力检测1/4 GAS氮气入口DN15 ISO2852雾化器内部冷却入口DN50 ISO28253、雾化器润滑系统示意图油壶减压阀真空泵废油口PLC 控制器油泵压缩空气入口润滑油加注口出油口 1/8”F*2供油开关电磁阀机油滤清器4、润滑系统与雾化器连接示意图接压缩空气到雾化器出油口使用时，实际供油量应根据雾化器的工作状态来进行调5、雾化器冷却系统：在雾化器使用过程中，由于调整旋转的传动带及内部的轴承会产生大量的热量，同时物料及进风温度也会导致雾化器温度升高。

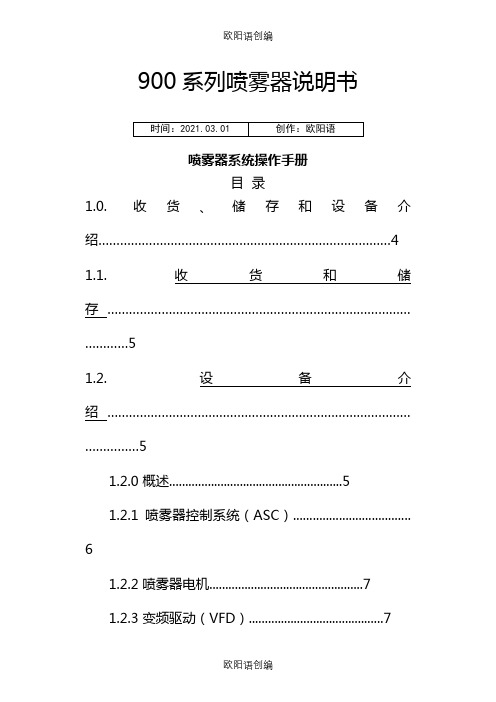

900系列喷雾器说明书喷雾器系统操作手册目录1.0. 收货、储存和设备介绍 (4)1.1. 收货和储存 (5)1.2. 设备介绍 (5)1.2.0 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥51.2.1 喷雾器控制系统（ASC）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥61.2.2 喷雾器电机‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥71.2.3 变频驱动（VFD）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥72.0. 系统说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥72.1. 喷雾器基本设计原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7 2.2. 喷雾器（电机）-机械部分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8 2.3. 喷雾器（电机）-电器部分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥102.4. 变频驱动（VFD）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12 2.5. 喷雾器控制系统（ASC）—基本操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥122.5.0 程序和指令概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 122.5.1 润滑油系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 142.5.2 润滑油回路系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 152.5.3 喷雾器冷却系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 162.5.4 清扫风，喷雾盘&轴冷却/清洗用水‥‥‥‥‥‥‥‥‥‥‥‥‥ 162.6. 喷雾器控制系统（ASC）操作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥172.6.1 VFD故障‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.2 冷却水流量开关‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.3 润滑油料位开关‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 182.6.4 压力传感器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 182.6.5 振动元件/传送装置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥182.6.6 上部轴承RTD元件/温度传送器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥192.6.7 警报一览表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 192.6.8 警报忽略‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 212.7. 喷雾器服务系统介绍‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.0 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.1 仪表气‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.2 润滑油‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.3 冷却水‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 232.7.4 喷雾盘&轴清洗用水‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.0. 调试和运行‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.1. 喷雾器系统调试‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.1.0 调试工程概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥233.1.1 润滑系统起动和注油‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥243.1.2 喷雾器准备和试车‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥25 3.2 正常起动‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 263.3 正常操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 273.4 正常关闭‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 274.0 日常检修‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 284.1 润滑‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 294.2 ASC预防性和周期性检查‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 29 4.3 喷雾器和喷雾盘预防性和周期性检查‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 304.4 喷雾器的长期保存措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 314.5 仪表校准‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 315.0 喷雾器拆装说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.1 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.2拆卸指导书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.3 装配指导书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 376.0 备件清单‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥407.0 故障排除指导书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 407.1 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 407.2 运行日志‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 417.3 典型故障和可能原因一览‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 41 7.4 喷雾盘典型故障处理指导‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 44 7.5 其他基本检查点和故障处理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 467.6 结冰天气时的预防措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 498.0 参考图‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 499.0 卖方（制造商）参数‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 50安全摘要：以下信息适用于操作和维修人员。
超声雾化器使用方法
超声雾化器是一种常见的医疗器械，它能够将液体药物转化为微小的颗粒，通过呼吸道送入患者的肺部，对呼吸道疾病的治疗起到了重要作用。
在使用超声雾化器时，我们需要注意以下几点使用方法。
首先，准备工作。
在使用超声雾化器之前，需要将设备清洁干净，确保没有残留的药物或者污垢。
同时，要准备好需要雾化的药物，按照医嘱将药液倒入超声雾化器的药液容器中。
在操作前，还需要检查设备的电源和开关是否正常，确保设备处于工作状态。
其次，正确操作。
在使用超声雾化器时，要按照设备的说明书进行正确的操作。
首先打开设备的电源开关，然后将雾化器的喷雾口与面罩或者口罩连接好。
接下来，根据医嘱将面罩或者口罩戴在患者的面部，调整好合适的位置。
然后按下雾化器的启动按钮，开始进行雾化治疗。
在整个治疗过程中，要保持设备的稳定，确保药物能够均匀地雾化并送入患者的呼吸道中。
最后，清洁保养。
在使用完超声雾化器后，需要将设备进行清洁和消毒。
首先将药液容器和喷雾口等零部件拆卸下来，用清水和
专门的清洁剂进行清洗，确保没有残留的药物或者污垢。
然后将清洗干净的零部件晾干或者用干净的毛巾擦干，放置在通风干燥的地方。
最后，按照说明书的要求对设备进行消毒处理，确保设备在下次使用时能够保持良好的卫生状态。
总之，超声雾化器在治疗呼吸道疾病时起到了重要作用，但是在使用过程中需要严格按照正确的方法进行操作，保持设备的清洁和消毒，以确保治疗的效果和患者的安全。
希望大家在使用超声雾化器时能够遵守以上的使用方法，为患者的治疗带来更好的效果。
雾化机的使用方法雾化机是一种通过将药物、液体或溶液转化为雾状颗粒物的设备。
它主要应用于呼吸治疗领域，如治疗哮喘、支气管炎、慢性阻塞性肺病等呼吸道疾病。
使用雾化机能够将药物送达呼吸道深处，起到更好的治疗效果。
下面详细介绍雾化机的使用方法。
步骤一：准备工作1. 首先，根据药物瓶的要求，准备好所需药物。
有些药物需要配制成溶液，有些药物直接使用即可。
要确保药物的质量和浓度。
2. 将药物倒入雾化器杯中。
一般来说，雾化机一般都有一个雾化器杯，用来装入药物。
可以根据需要调整药物的用量，但不要超过雾化器杯的最大容量。
步骤二：安装和连接1. 将雾化机主机连接电源，确保电源线没有故障。
2. 将雾化器杯按照说明书上的指示安装好。
通常来说，雾化器杯需要插入到主机的连接口中，然后稍微旋转一下，使其牢固地固定在主机上。
3. 将喷雾管固定在雾化器杯上。
通常来说，喷雾管的一端是固定在雾化器杯上的，另一端需要连接到主机。
具体连接方式可能因不同雾化机而有所不同，可参考说明书进行连接。
步骤三：使用雾化机1. 打开电源开关，开启雾化机。
确认雾化机启动后，通常会发出喷雾声音，表示正常工作。
2. 将喷雾口放入嘴巴，或者戴上专用的口罩，以便接受雾化药物。
3. 深吸一口气，然后将嘴唇紧贴喷雾口，慢慢呼气。
在呼气过程中，喷雾机会释放药物粒子，药物会随着喷雾到达呼吸道深处。
4. 根据医生的指示，调整雾化机的喷雾时间和剂量。
一般来说，治疗时间在10到15分钟左右，但具体时间还是应根据药物的性质和医生的建议来确定。
5. 在使用过程中，保持坐姿或站姿，避免行走或剧烈运动。
同时保持放松和深呼吸，有助于药物更好地吸收。
步骤四：清洗和维护1. 使用完毕后，关闭电源开关，断开电源线。
待设备完全停止工作后，才能进行后续操作。
2. 取下喷雾管和雾化器杯，将其分别清洗干净。
可以使用温水和洗涤剂进行清洗，确保将药物残留物彻底清除。
3. 用干净的纸巾擦干雾化器杯和喷雾管，然后晾干。
雾化器的使用及流程1. 什么是雾化器？雾化器是一种医疗设备，用于将液体药物转化为雾状，以便患者通过吸入的方式将药物送入呼吸道。
它主要用于治疗呼吸系统疾病，如哮喘、慢支等。
2. 雾化器的种类雾化器根据使用的原理和形式的不同，可以分为以下几种：- 压缩空气雾化器：通过压缩空气将药物转化为雾状。
- 超声波雾化器：利用超声波将液体药物雾化。
- 普通蒸发雾化器：通过加热将液体药物转变为雾状。
3. 雾化器的使用步骤使用雾化器需要按照以下步骤进行操作：步骤一：准备工作•首先，将雾化器组装好，并确定所有部件连接紧密。
•确保清洁度，将雾化室清洗干净并擦干。
•准备好需要使用的液体药物，并确保药物的有效期还未到期。
•注意，不同的雾化器可能有不同的要求，请仔细阅读使用说明书。
步骤二：添加药物•打开雾化室，将需要使用的药物注入雾化室中。
•注意，不同的雾化器可能有不同的容量要求，请根据需要添加适量的药物。
步骤三：连接电源•将雾化器连接到适配器或电池，并确保电源连接稳固。
•若要使用电池供电，请确保电池有足够的电量。
步骤四：调节设置•根据需要选择雾化器的工作模式和设置，例如雾化时间、药物量等。
•不同的雾化器可能有不同的调节方式，请根据使用说明书进行操作。
步骤五：开始雾化•确保患者正确佩戴口罩或嘴嚼器，并调整合适的舒适位置。
•打开雾化器的开关，开始进行雾化。
•患者应通过口鼻吸气进行吸入，吸气的时间和频率请根据医生的建议进行操作。
步骤六：结束操作•使用完毕后，关闭雾化器的开关，并拔掉电源。
•将雾化室和其他部件进行清洁和消毒，以确保下次使用的卫生。
4. 雾化器的注意事项在使用雾化器时，需要注意以下几点：•雾化器应该个人使用，不宜共享。
•使用雾化器前请仔细阅读使用说明书，并遵循医生的指导进行操作。
•雾化器部件需要经常进行清洁和消毒，以保持卫生。
•记得定期更换滤网和其他易受损部件，以确保雾化器的正常工作。
•存储雾化器时，请将其放置在干燥、清洁的地方，避免阳光直射和潮湿。
900系列喷雾器说明书喷雾器系统操作手册目录1.0. 收货、储存和设备介绍 (4)1.1. 收货和储存 (5)1.2. 设备介绍 (5)1.2.0 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥51.2.1 喷雾器控制系统（ASC）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥61.2.2 喷雾器电机‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥71.2.3 变频驱动（VFD）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥71.2.4 设备固定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2.0. 系统说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥72.1. 喷雾器基本设计原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥72.2. 喷雾器（电机）-机械部分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 82.3. 喷雾器（电机）-电器部分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 102.4. 变频驱动（VFD）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥122.5. 喷雾器控制系统（ASC）—基本操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥122.5.0 程序和指令概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 122.5.1 润滑油系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 142.5.2 润滑油回路系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 152.5.3 喷雾器冷却系统‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 162.5.4 清扫风，喷雾盘&轴冷却/清洗用水‥‥‥‥2.6. 喷雾器控制系统（ASC）操作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥172.6.0 参数编号‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.1 VFD故障‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.2 冷却水流量开关‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.3 润滑油料位开关‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 182.6.4 压力传感器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 182.6.5 振动元件/传送装置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥182.6.6 上部轴承RTD元件/温度传送器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥192.6.7 警报一览表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 192.6.8 警报忽略‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 212.7. 喷雾器服务系统介绍‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.0 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.1 仪表气‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.2 润滑油‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.3 冷却水‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 232.7.4 喷雾盘&轴清洗用水‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.0. 调试和运行‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.1. 喷雾器系统调试‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.1.0 调试工程概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥233.1.1 润滑系统起动和注油‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥243.1.2 喷雾器准备和试车‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥253.2 正常起动‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3.3 正常操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 273.4 正常关闭‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 274.0 日常检修‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 284.1 润滑‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 294.2 ASC预防性和周期性检查‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 294.3 喷雾器和喷雾盘预防性和周期性检查‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 304.4 喷雾器的长期保存措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 314.5 仪表校准‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 315.0 喷雾器拆装说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.1 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.2拆卸指导书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5.3 装配指导书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 376.0 备件清单‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥407.0 故障排除指导书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 407.1 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 407.2 运行日志‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 417.3 典型故障和可能原因一览‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 417.4 喷雾盘典型故障处理指导‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 447.5 其他基本检查点和故障处理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 467.6 结冰天气时的预防措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 498.0 参考图‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 499.0 卖方（制造商）参数‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 50安全摘要：以下信息适用于操作和维修人员。
定量雾化吸入器的使用指导定量雾化吸入器是一种能够将液体药物转化为微小颗粒并送入呼吸系统的设备。
它适用于治疗哮喘、慢性阻塞性肺病(COPD)、支气管炎和其他呼吸系统疾病。
使用定量雾化吸入器可以更好地控制药物剂量，并提高吸收效果。
下面是定量雾化吸入器的使用指导。
1.准备工作在使用定量雾化吸入器之前，需要做一些准备工作。
首先，将药物瓶或药物罐上的保护盖取下，并确认药物是否足够。
如果是新的药瓶或药罐，需要经过初次使用前的准备步骤。
2.清洁操作在使用定量雾化吸入器之前，应先洗手，以预防细菌感染。
同时，也要确保定量雾化吸入器本身是干净的。
按照使用说明书上的指导，用温水和温和的肥皂清洗雾化杯、面罩或口嘴，并用干净的干燥毛巾将其擦干。
3.调准剂量4.组装设备按照使用说明书上的指导，将定量雾化吸入器组装好。
通常，需要将雾化杯插入雾化器座中，并确保紧固。
如果使用面罩进行吸入，需要将面罩与雾化杯连接。
5.吸入操作坐在直立的位置上，将嘴紧贴瓶口或罐口，用力吸气，将药物吸入到肺部。
吸气时，要保持正常的呼吸频率和深度。
在吸入时，一般建议慢慢吸气3-5秒钟，然后稍停片刻，再慢慢吐气，尽量用鼻子呼气。
注意不要将吸入器完全吸空，以免产生药物的雾化变差。
6.清洁维护每次使用后，都应将定量雾化吸入器彻底清洁和干燥。
根据使用说明书上的指导，拆解各个零部件进行清洁，然后晾干或用干燥的毛巾擦干。
同时，还要定期更换雾化杯和过滤器等易损部件。
7.定期检查了解定量雾化吸入器的保修期限，并及时检查设备是否正常工作。
定期观察药物瓶或药物罐上的剩余量，及时补充或更换药物。
8.存放方法将定量雾化吸入器存放在干燥、清洁的环境中，远离阳光直射和高温。
如果长时间不使用，可以将各个零部件分开存放，以便于清洁和维护。
总结：。
雾化器库使用说明
本文档为赛元提供的雾化器库的使用说明，雾化器库支持1.7M频率和2.4M频率的雾化片，库提供了函数接口进行设置。
其中1.7M雾化片适用于大功率加湿器（功率在15W以上），2.4M雾化片适用于小功率的香薰机（功率在6-12W）。
雾化器库提供了自动追频、功率设置、雾化工作、触控检水功能。
库共提供了11个函数接口供用户调用，实现雾化器功能。
一、雾化器库介绍：
雾化器Atomizer文件夹中包含：
SC91F832_C.H MCU头文件
Atomizer.h 包含雾化器外部调用接口函数
SOC_Atomizer_lib_V0.1.LIB 雾化器库文件
实现雾化器工作需要占用一定的系统资源，雾化器库资源占用：
ROM：1.8K DATA: 50BYTE XDATA:60BYTE
定时器：定时器0
PWM：PWM1
ADC：两路ADC
EEPROM: 4byte
Touch Key: 两路
二、雾化器的工作流程
三、雾化器库函数接口和接口说明
雾化器库共提供10个函数接口和3个全局变量：
变量：bit TrackFreqFlag; 变量说明：追频完成标志0：未完成；1：完成
变量：bit AjustPowerFlag; 变量说明：功率调整完成标志0：未完成；1：完成变量：bit Water_flag; 变量说明：水位检测输出结果0：缺水；1：有水
函数：bit SOCAPI_GetTrackFreqStaus(void);
函数功能：获取雾化器追频状态，返回1为已追频，0为未追频
函数：void SOCAPI_SetFreq(void) ;
函数功能：设置雾化器工作频率，当得到已追踪过频率可以调用该函数设置雾化器的频率
函数：void SOCAPI_Atomizer_Init(INT8U mode);
函数说明：雾化器初始化，设置PWM和定时器0;设置mode为0时雾化器的工作频率设置为1.7M;mode为1时为2.4M
函数：void SOCAPI_TrackFreq_Init(void);
函数功能：雾化器追频初始化，设置了追频所需的变量，需要在追频前调用
函数：void SOCAPI_TrackFreq(void);
函数功能：雾化器追频，该函数需要在SOCAPI_TrackFreq_Init之后在主程序中一直调用，直到TrackFreqFlag变量置1，追频完成后进入功率调整
函数：void SOCAPI_AtomizerSetPower(INT8U Power);
函数功能：设置雾化器工作时最大档功率，1.7M:设置范围15-21W；2.4M：设置范围6-12W
函数：void SOCAPI_AdjustPower(void);
函数功能：进行功率调整，将最大档功率调制到设定功率，需要在SOCAPI_AtomizerSetPower 之后调用
函数：void SOCAPI_AtomizerSetGear(INT8U Gear);
函数功能：设置档位，16档可调，0为低档，16为高档位，用户可以在当中选择任意档位作为目标功率
函数：void SOCAPI_AtomizerWork(void);
函数说明：雾化器雾化工作，该函数需要在主函数中无阻塞调用
函数: void SOCAPI_WaterLevelDetectorInit(INT16U Initial_Diff,int ThresholdTmp,INT8U Speed); 函数说明：水位检测初始化，设置水位检测参数
函数：void SOCAPI_WaterLevelDetector(void);
函数功能：水位检测，检测结果由Water_flag输出
四、雾化器库的具体使用
雾化器库使用准备：雾化器的检水功能需要使用到Touch Key，赛元提供触控库帮助用户使用赛元的触控功能，具体使用见触控库的使用说明或者联系赛元的工程师，在项目工程中添加触控库；采集TK通道的数据，设置main.h中以下三个参数：
#define CH_INITIAL_DIFF 668
参数说明：检测通道与参考通道的初始比例，采样通道无水时RAWdata/参考通道RAWdata*1000
#define WATERThresholdtmp 1300
参数说明：检测通道有无水差值*0.6，如完全覆的差值为2166，则设置为1300。
#define WATERCHECK_SPEED 20
参数说明：水位检测的确认次数，取值范围10-249 ，确认时间为10*Nms
通过函数SOCAPI_WaterLevelDetectorInit()进行设置；
本软件库适用于赛元的SC91F831和SC91F832芯片，用户使用时需将Atomizer文件夹添加到项目工程中，并在KEIL项目中添加Atomizer文件夹中的SOC_Atomizer_lib_V0.1.LIB，1、在工程主文件中调用雾化器库文件
#include "Atomizer\Atomizer.h" //包含雾化器外部调用接口函数
2、清除EEPROM空间
在主文件中加入INT8U code EE_Data[4]={0,0,0,0}; //清除EEPROM的空间
设置工程配置的BL51 Locate选项卡中的CODE为?CO?MAIN(0X1f00)
3、初始化雾化器工作
根据使用的雾化片频率调用函数SOCAPI_Atomizer_Init(0); 对雾化器进行初始化
4、水位检测初始化
调用以下函数对雾化器进行初始化，该函数需要在水位检测函数调用前进行设置
SOCAPI_WaterLevelDetectorInit(CH_INITIAL_DIFF,WATERThresholdtmp,WATERCHECK_SPEED);
5、查询是否追频
调用函数SOCAPI_GetTrackFreqStaus，返回是否已追踪过频率，若已追频则调用函数SOCAPI_SetFreq设置雾化器工作的频率，若未追踪过频率则进行追频
6、追踪频率
调用函数SOCAPI_AtomizerSetPower设置雾化器工作的最大档功率，建议加湿器设置为16-21W，香薰机设置为6-12W；设置雾化器的功率后调用SOCAPI_TrackFreq_Init()对追频进初始化；在主函数中无阻塞的调用函数SOCAPI_TrackFreq_Init直到TrackFreqFlag变量置1，追频完成后进入功率调整
7、功率调整
追频完成后将ADC切换到检测电流的ADC口，无阻塞调用函数SOCAPI_AdjustPower进行功率调整，将最大档的功能调整到设定值；由于器件差异，调整后功率误差在正负1W左右；
8、雾化器雾化
在主函数中无阻塞的调用函数SOCAPI_AtomizerWork()进行雾化工作，切勿在追频和调整功
率过程调用该函数
9、档位调整
在雾化器正常雾化过程可以调用函数SOCAPI_AtomizerSetGear进行设置档位，函数支持16吉档位设置，雾化器库将最大档均分成16级档位，用户可以根据所需的各档位功率选择合适的档位作为实际工作的档位。
10、检测水位
雾化器库已经在雾化时调用了水位检测函数，检测结果由Water_flag输出，若用户需要在雾化器不正常雾化下检水则需要在主函数中调用程序段：
if(SOCAPI_TouchKeyStatus&0x80) // Bit7：一轮按键扫描是否完成？
{
SOCAPI_TouchKeyStatus&=0x7f; // 清掉Bit7：一轮扫描完成标志
TouchKeyScan(); // 数据算法处理后，读取键值
SOCAPI_WaterLevelDetector(); // 水位检测
TouchKeyRestart(); // 启动下一轮扫
}
若在使用中有任何的疑问请联系赛元的工程师！。
